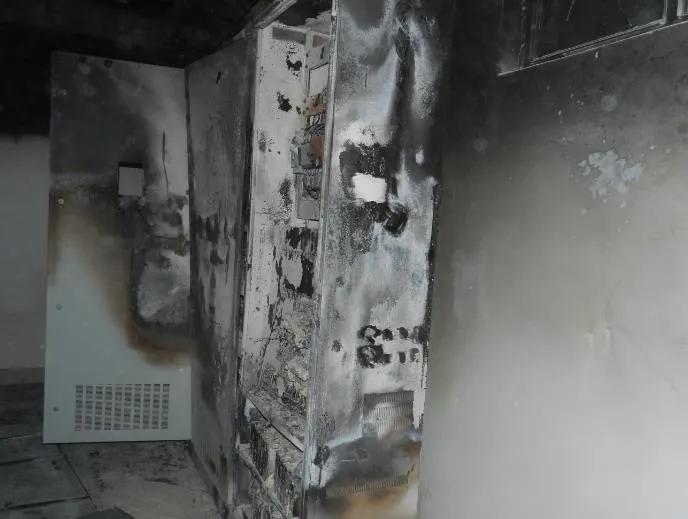

1.蓄电池漏液起火的场景

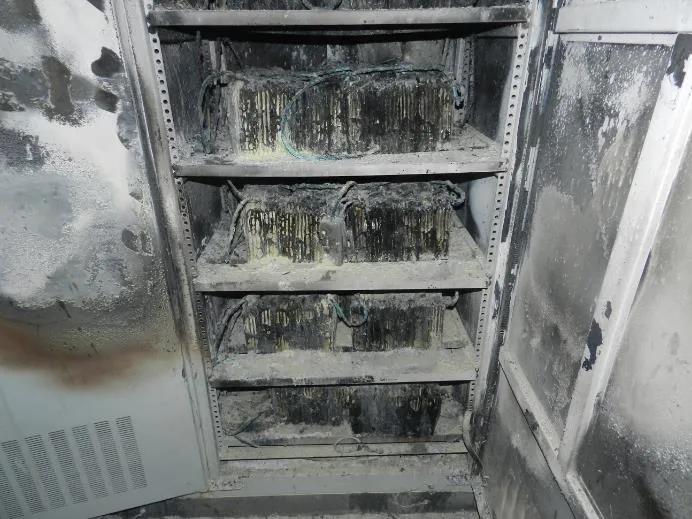

蓄电池着火
蓄电池
2.蓄电池起火的原因:
（1）蓄电池间连接松动
（2）蓄电池热失控
蓄电池的热失控指的是电池过充或环境温度过高导致充电电流过大,产生的热量将使电池进一步升温。电池的温度升高会导致电池的内阻下降,内阻的下降又加强了充电电流。温度升高和电流的增大互相促进,使电池内部温度可以高达120℃以上,软化ABS外壳(ABS软化点90℃左右),从而发生电池的膨胀,漏液,起火。
需要注意的是正常浮充的电池在寿命中后期也可能会发生热失控,原因是充电末期电池会发生电解水反应,而氧复合的效率并不能达到100%,不断的电解液损耗会导致隔板的饱和度下降,这会增加密封蓄电池的氧复合的电流,不但增大电池的浮充电流,加速了电池的发热和进一步的失水,并最终引发热失控。所以说浮充本质上也是一种过充电。
如果电池出现过充电,电池内部电解水的速率将会加快,这些气体来不及被吸收,会不断积累,当电池内部压力超过开阀压后排出氢氧混合易燃易爆气体,如果站点密封较好,在外部有火花时即容易引燃引爆。
（3）蓄电池漏液

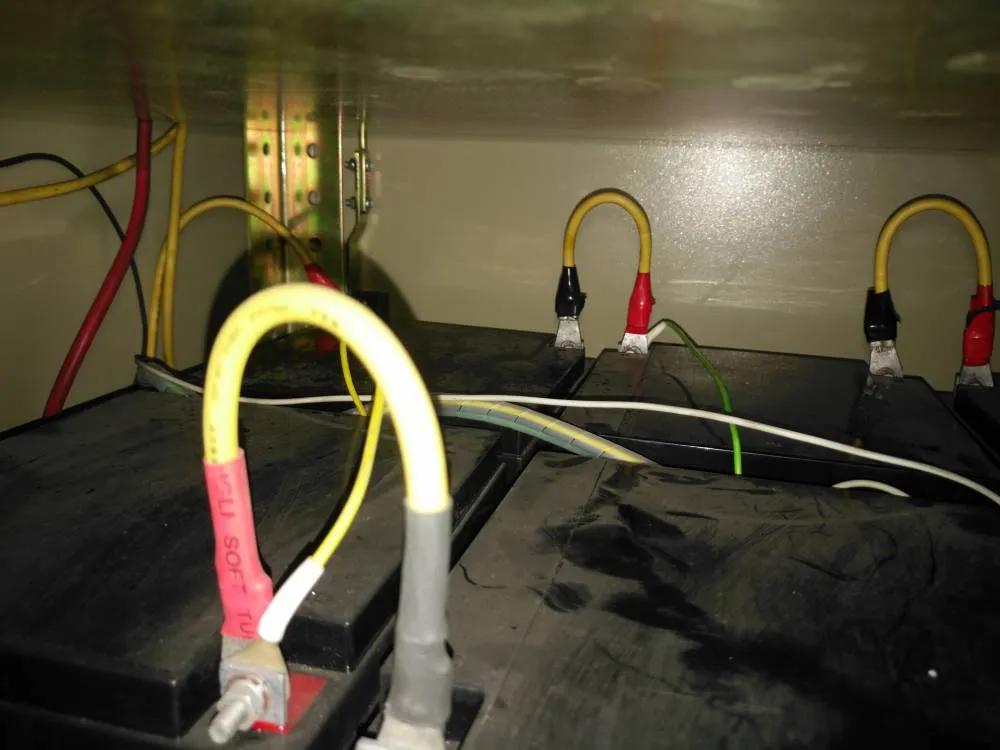

蓄电池漏液

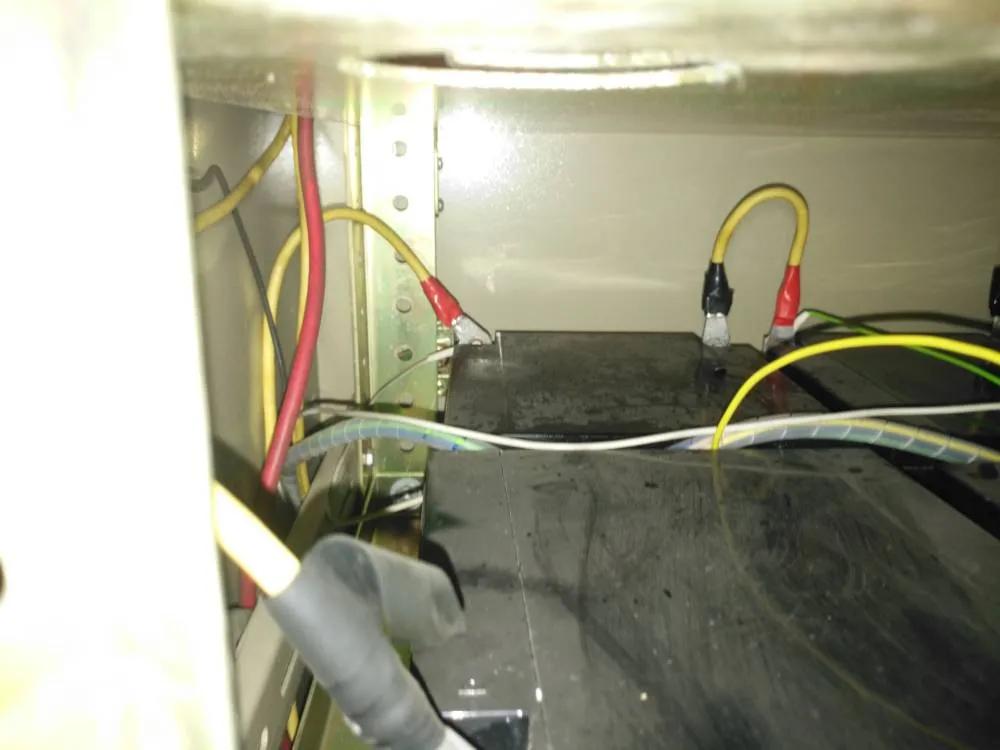

接头松
有鼓包现象
蓄电池漏酸的原因一般可分为三类:
a.生产过程中的结构性密封损伤,如极柱和外壳焊接或粘接面存在未能及时发现的缺陷。在使用中产生漏液现象;
b.运输或者安装过程中的不当操作,引起的蓄电池外壳显性或者隐形的损坏,并而未及时排除;
c.充电设置不合理,使电池组长期过充电导致极板生长,外壳破坏,导致的漏液。根源还是过充电。
4.故障的检测与预防
电池的明显漏液和电池连接的松动可以通过外观的查看和定期巡检发现。但这些手段终究不能再故障发生的时候就立即发现,所以很多时候发现问题之时可能也是事故发生之日。
那么有没有办法从根源上进行预测,或者有效延缓呢?对于连接条总动,可以通过电池的连接电阻和温度变化来检测。
a.蓄电池智能管理系统7x24h实时监控蓄电池的状态,当系统发现电池的浮充电压过高或者均充时间过长时都会产生相应的告警推送给相关运维人员,运维人员根据系统的维护指引进行相应的处理,可以有效的防止电池过充电;
b.通过蓄电池智能管理系统实现了精细化的充电管理,系统需准确测量并计算电池的充放电量,当系统检测到电池充满电时,自动停止充电,避免造成电池组过充电。对于浮充场景,在电池不放电情况下,系统应定期补充电来补偿电池因自放电而损失的电量。当电池充满电后,系统自动终止充电,避免因持续浮充电造成的过充电,使得电池组始终保持其最佳的状态,并且有效延长了电池使用寿命;
c.蓄电池智能管理系统通过对电池充电进行智能管理。当电池接近充满的状态下,如果检测到环境温度出现异常升高的现象,系统下发指令并通过智能控制模块使电池进入休眠模式(无充电电流),当电池温度下降到正常状态后,再继续对电池进行充电。这样可以有效的防止温度和电流的互相促进形成的恶性循环,从而杜绝热失控的发生；
d.加强制造过程的工艺控制和检测,提高产品质量控制水平;
e.安装运输过程轻拿轻放,安装过程中仔细检查外观有无漏液现象,及时清理更换漏液电池;
f.在电池架上增加漏液托盘保护;
g.定期的人工巡查；
h.蓄电池一般有效期5-6年，到时间了要及时更换。
