这次是三星音乐魔法石MP3*放播**器，型号：YP-S2。到手不开机，没有任何配件。这款MP3*放播**器，比较小巧，官方介绍不到17.2g。只有一个3.5寸的音频接口，用来输入输出。
拆开看看，内部做工不错，电池没电了。直接对电池充电，可正常开机，*放播**，音效不错。DIY了一根数据充电线，可连接电脑读写数据，也可正常充电。虽然现在也没谁会去用MP3都是手机和蓝牙耳机代替了。但还是整理了一下，发帖供大家参考。
三星音乐魔法石MP3*放播**器，只有一个3.5寸的音频接口，用来充电、音频输出。

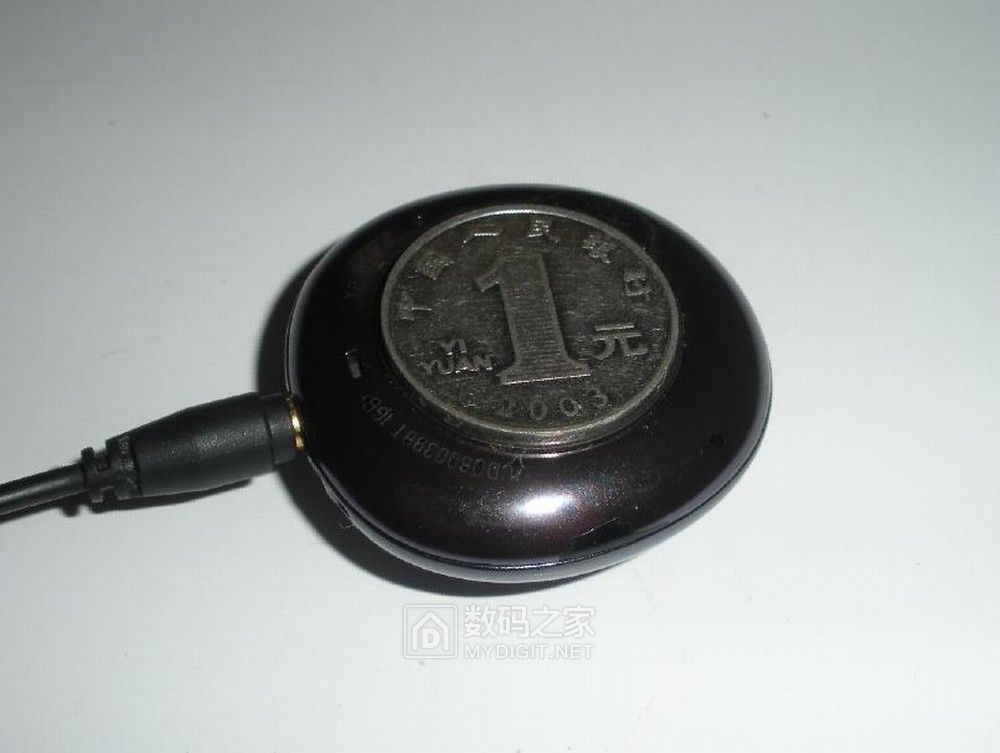

可以看到，就比一元硬币大“一点”
卡接的，用指甲划开即可。

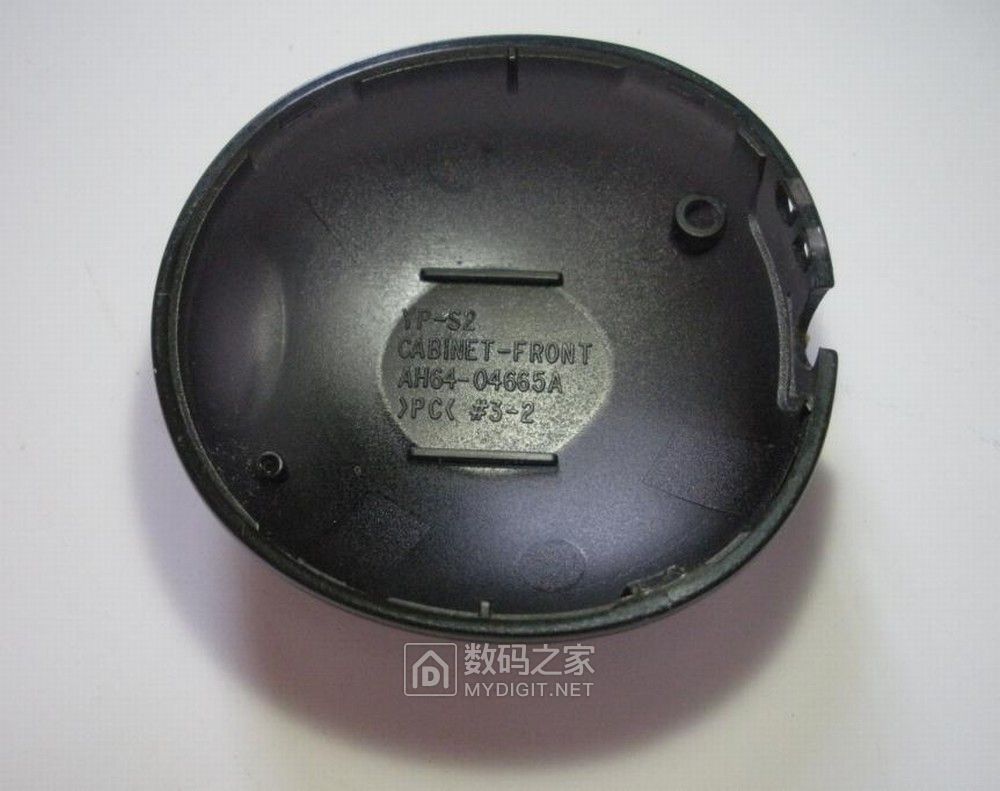

顶壳材质不错，半透明的。
一个半圆形的电池

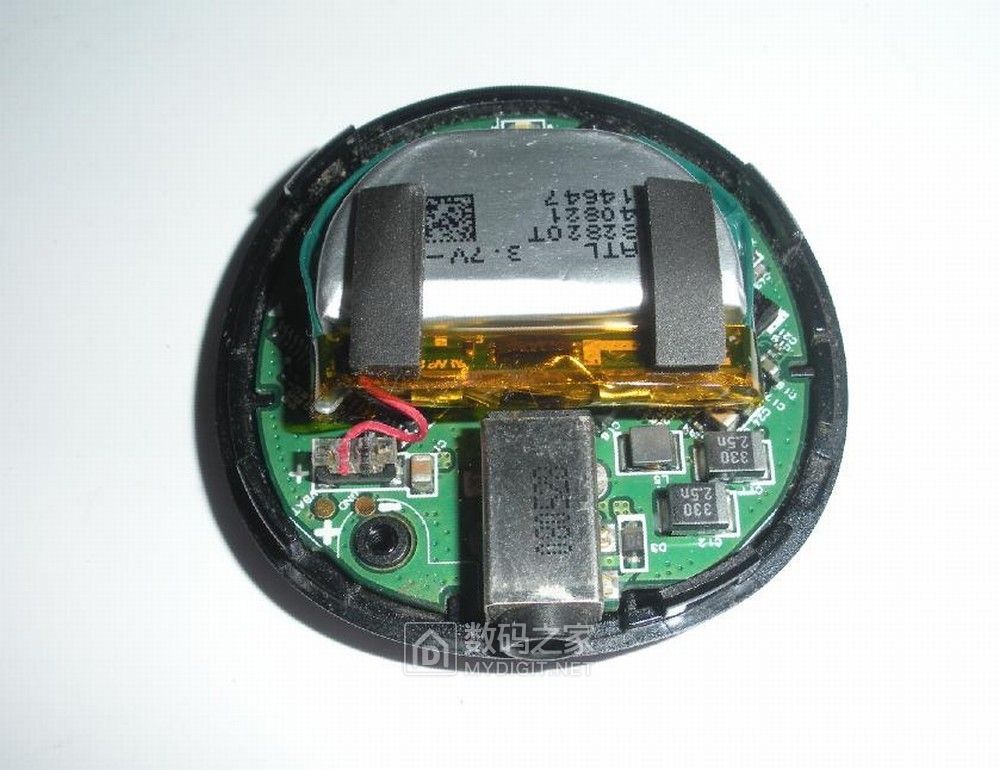

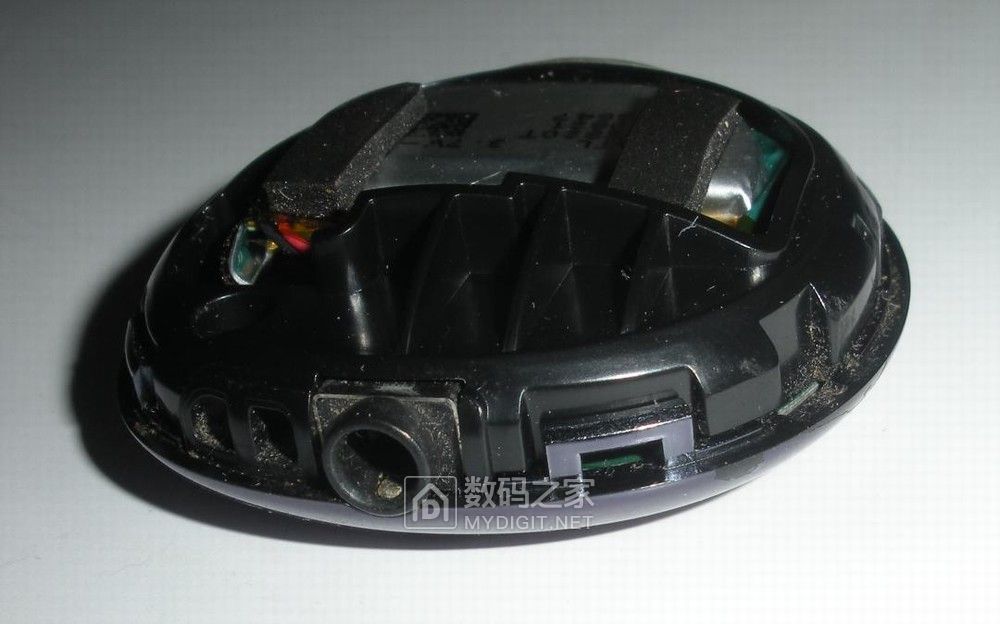

继续往下
这个罩子卸下来就能看到主板了

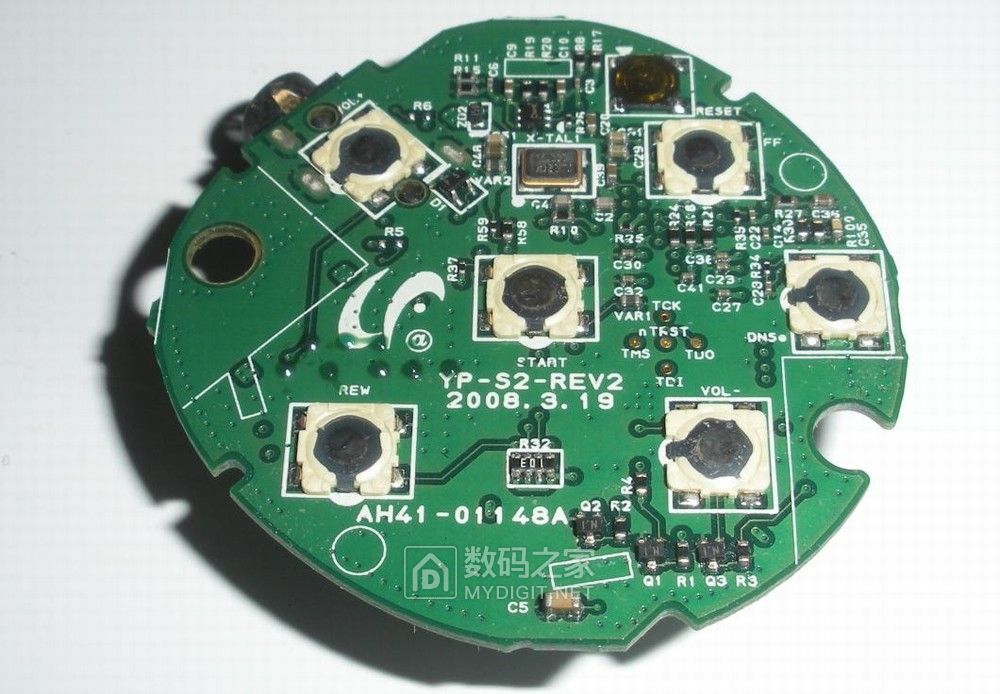

主板反面
按钮

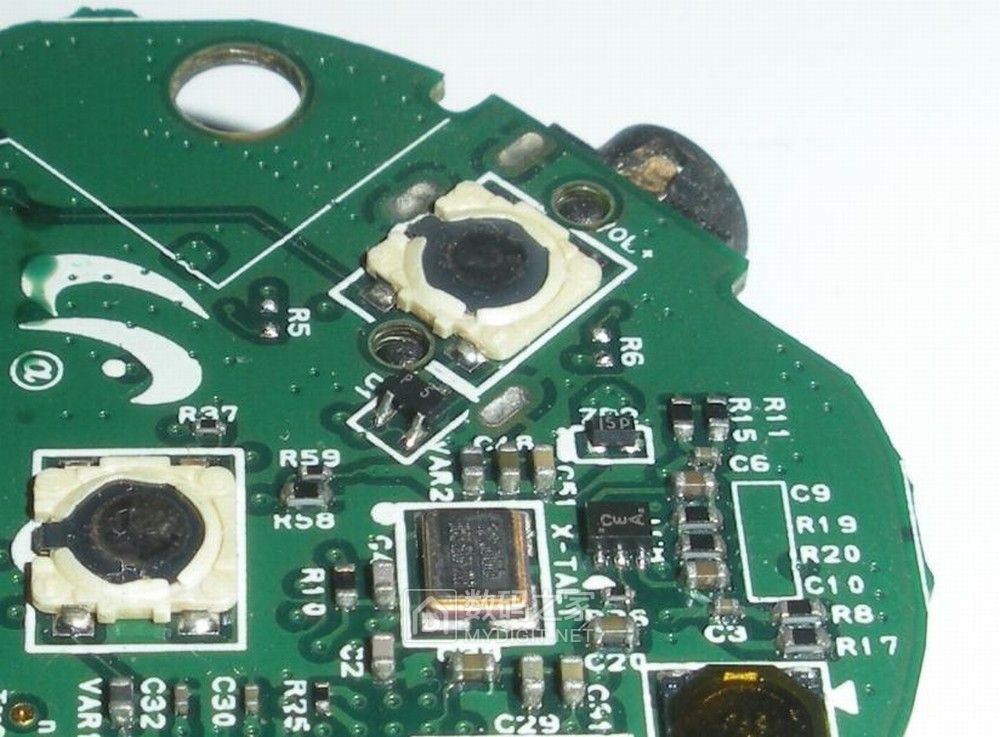

细看一下

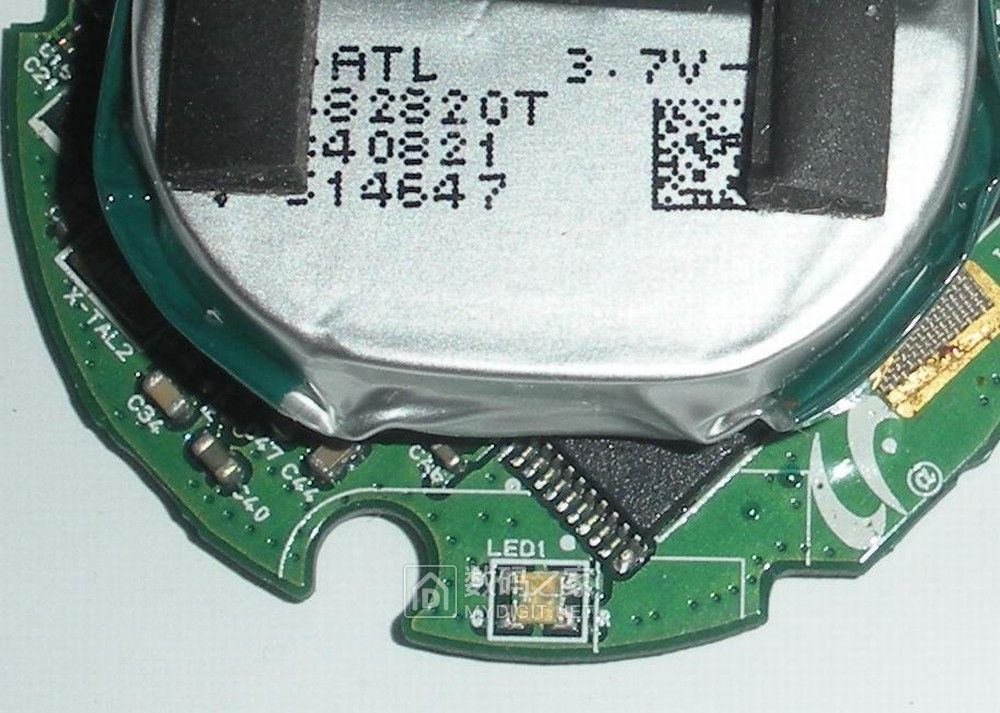

四色LED指示灯，当*放播**音乐时蓝光为反复*放播**，绿光为随机*放播**，粉光为自定义*放播**；而当连接电脑时红光为充电状态，绿光为充电完毕，蓝光为数据传输中。
红圈中的带防反接保护
移开电池能看到内存芯片和主控

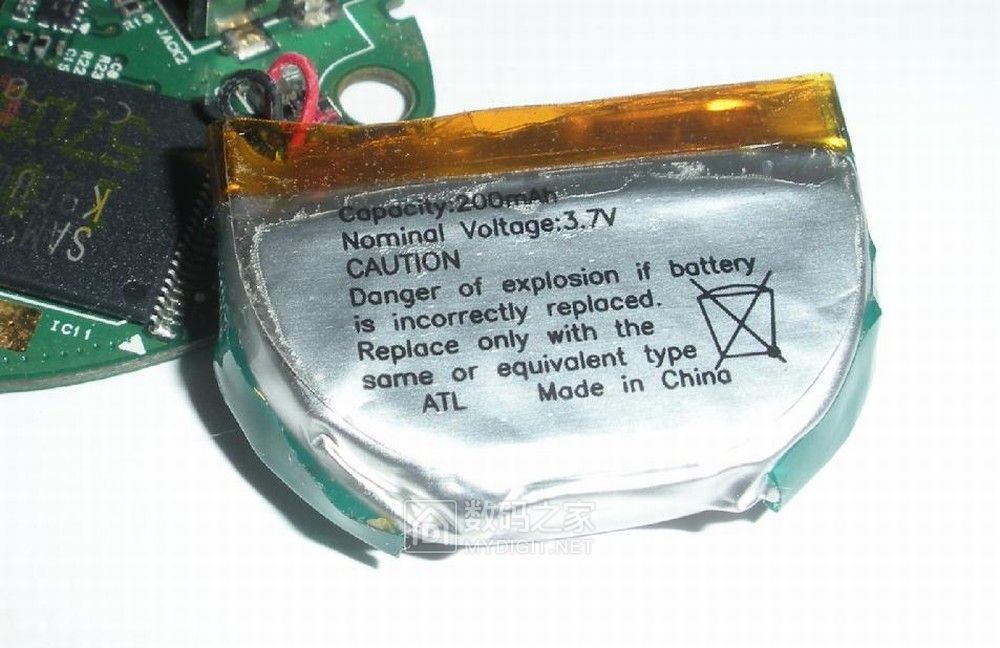

ATL代工的异型200mAh锂聚电池。
主控：S5L8424A01，自家产的解码芯片。开创三星独有的数码自然音效（DNSe）技术。令高音区更加纯净清丽，低音区更加浑厚震撼。
三星自家产的内存颗粒，容量1G。
电池和主板是卡接的，通过主板焊盘可对电池充电。
通过主板焊盘直接对电池充电，可正常开机*放播**。主机没问题，只是没电了。DIY了一根数据充电线，可连接电脑读写数据，也可正常充电。

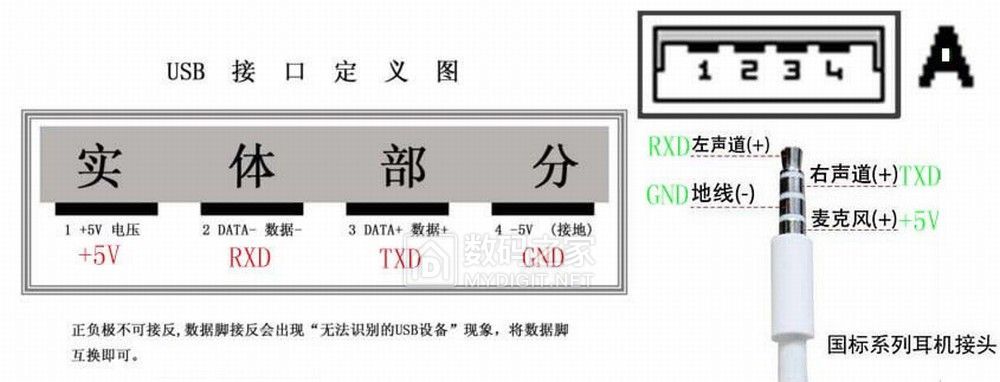

USB转3.5音频接口定义

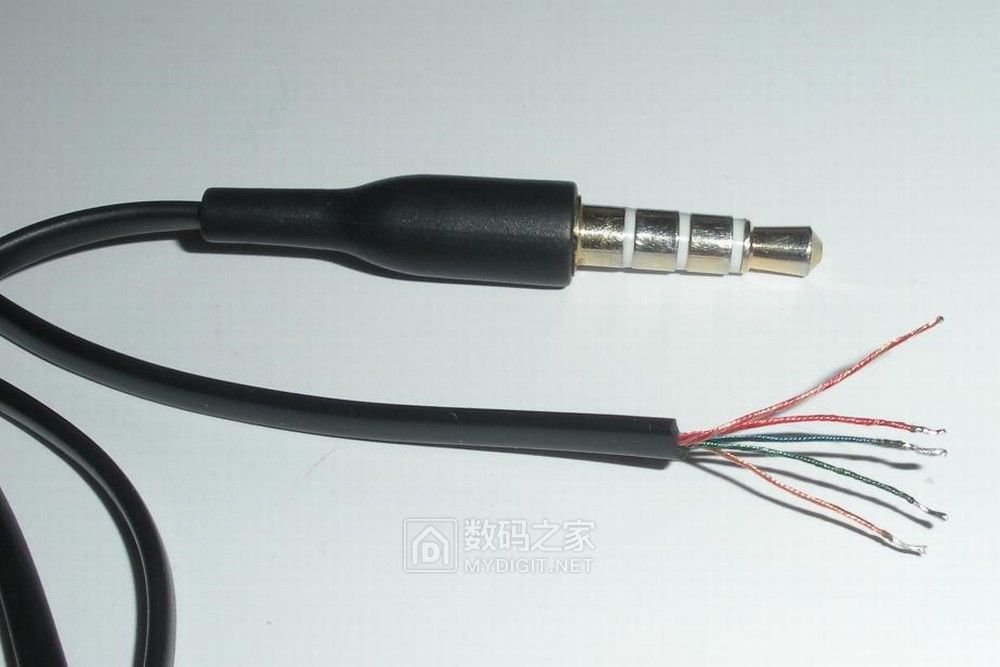

国际标准（CTIA）接头对应线色：麦克风(+)/红、地(-)/黄（红黄花线同接地）、右声道(+)/绿、左声道(+)/蓝。
焊接起来
完成
可正常使用
官方的图
规格之类的
附：
1.手机耳机接口标准：目前国际上通用的手机耳机接口标准有两个，一个是OMTP的标准，一个是CTIA的标准。一般来讲，国际厂商大部分使用的是CTIA标准，如美国、香港和其他国际市场的iPhone耳机，而国内的行货产品，则需要支持OMTP标准
理论上来说，只要是3.5mm的耳机孔，CTIA和OMTP的耳机插进去都能正常听声，受影响的是MIC部分，但是由于设备耳机插孔中触电的位置及大小限制，造成CTIA的听音的兼容性要高，而OMTP第三节定义是MIC，容易和第二节的右声道发生干扰，所以，当OMTP耳机插入部分CTIA接口的耳机孔中时，耳机音量小，而且人声基本上没有，如果按住耳机MIC的接听键，OMTP听音接收又正常了。对于大部份耳机插头而言，CITA接头的中间三节隔离绝缘圈，一般是都是白色的。而OMTP接头为了有所分别，一般是都是黑色的。大部份可通过此方法来识别。
①、国际标准（CTIA）的3.5毫米接口：插针接法是左声道-右声道-地线-麦克风。②、国内标准（OMTP）的3.5毫米接口：插针接法是左声道-右声道-麦克风-地线。
2.耳机插座（HeadphoneJack）和插针（headphoneplug）是配合使用的。目前通用插针有3节，4节，6节，5节（带外部铁圈）。插针的几个术语：Tip：第一节插针的头。（T）Ring：中间节，因为是一环一环的。（R）Sleeve：指最后一节公共端。
3.iPod shuffle数据线（USB转音频接口）接口定义：CTIA耳机（从里到外）：麦克风—V+（Vcc）红、地线—V-（GND）黑、右声道—D+（TX）绿、左声道—D-（RX）白。OMTP耳机（从里到外）：地线—V+（Vcc）红、麦克风—V-（GND）黑、右声道—D+（TX）绿、左声道—D-（RX）白。
谢谢观看！
