今天我们接着昨天的话题继续聊苹果6P无振铃故障，昨天讲到了音频U1601的供电，时钟，输出。今天继续开始。
四、复位电路：

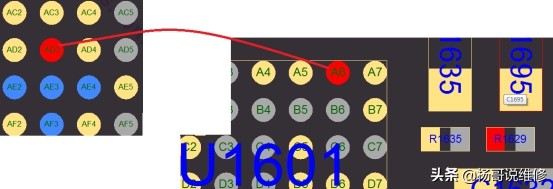

复位信号AP_TO_SPKAMP_RESET_L来自CPU U0201的AD3脚，送至U1601的A6脚，此信号可以在电阻R1629非地端测到。
由于复位信号是直接来自CPU的AD3脚，通路中无过桥元件，如果出现无阻值，或者CPU虚焊，没实力动CPU的，可以从别处借个1.8V电压即可，借电时中间接个10K电阻，很多朋友已做测试，解决了问题（这里不再赘述）。
五、I2C1总线：

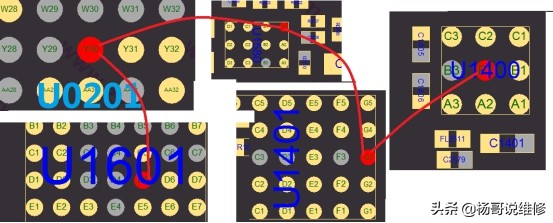

AP_BI_I2C1_SDA 从CPU的Y30脚，送至U1601的D5脚。
AP_TO_I2C1_SCL 从CPU的Y31脚，送至U1601的D6脚。

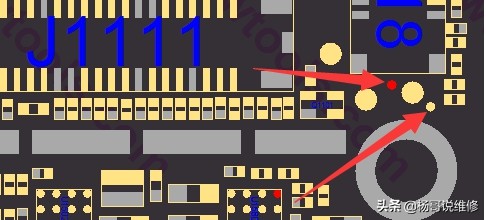

对于这2个总线，大家可以看到，CPU送出时，不仅送到了音频放大IC U1601，同时送到了芯片，如果挂接在I2C总线上的其它芯片出现问题造成总线异常，都有可能引起无振铃问题。大家还可以通过测试接口进行简单判断，如果测量接地，就证明总线有短路的现象。
六、I2S2总线：
- 45_AP_TO_CODEC_XSP_I2S2_BCLK

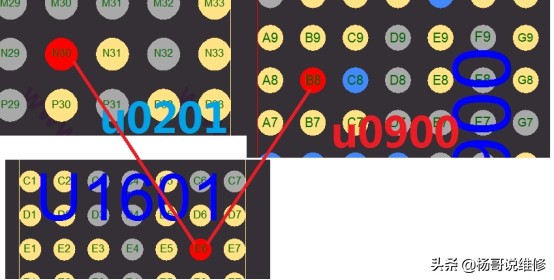

这个总线来自CPU的N30脚，送到了U1601的E6脚。
2.AP_TO_CODEC_XSP_I2S2_LRCLK

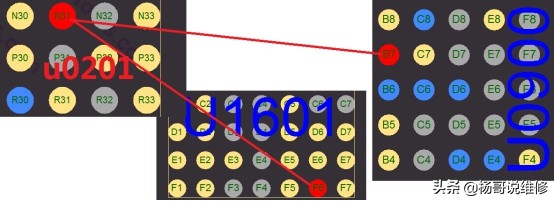

这个总线来自CPU的N31脚，送到了U1601的F6脚。
3.AP_TO_CODEC_XSP_I2S2_DOUT

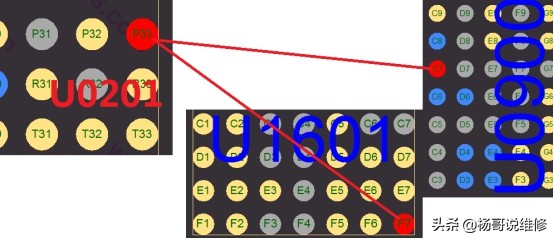

这个总线来自CPU的P33脚，送到了U1601的F7脚。
4.CODEC_TO_AP_XSP_I2S2_DIN

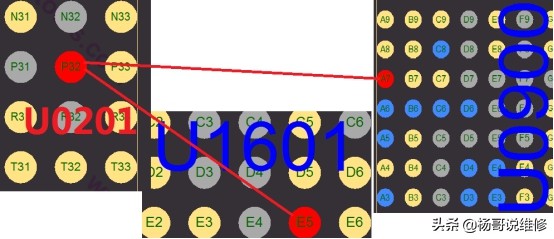

这个总线来自CPU的P32脚，送到了U1601的E5脚。
这四条总线,大家可以看到CPU发出后，不仅送到了铃音放大IC，还送到了大音频U0900。
对于总线故障，提醒我们，当思路陷入僵局时，可以考虑一下是否总线故障，与总线挂接的元件都可能出现问题。
七、中断信号：
SPKAMP_TO_AP_INT_L

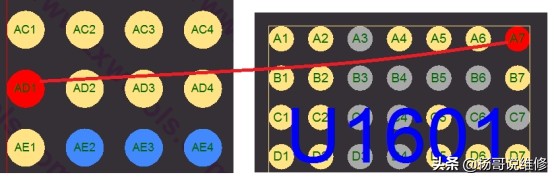

来自CPU的AD1脚，送至U1601的A7脚。如果这个信号断线，或者无法送达，那么就会终止铃声。
八、电流检测：
- SPKAMP_ISENSE_N
- SPKAMP_ISENSE_P
这两个信号分别取自电阻R1603的两端。分别送到U1601的F1和E1脚。
九、电压检测：
- SPKAMP_VSENSE_N
- SPKAMP_ISENSE_P
这两个信号分别取尾插排线接口的33脚，34脚。

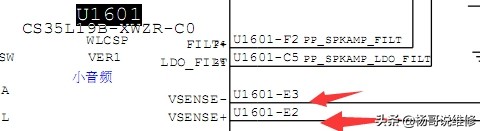

N级通过J1817的33脚，再通过FL1806,R1604,送到U1601的E3脚。
P级通过J1817的34脚，再通过FL1895，R1605送到U1601的E2脚。
故障维修思路分析
维修思路，先简单后复杂，没拆机之前可以进行相关测试，比如静音键，免提，耳机等功能。如果发现不了异常。拆机检查，检查前，如果有尾插小板，可以先更换尾插小板进行判断，对于电路故障的维修，从这两篇文章中介绍的9个方面进行逐个排查即可，在很多时候，我们修不出来，主要是分析思路不到位，故障点就不容易被我们揪出来。
振铃电路到这里就简单介绍完了。有不到的地方，好的经验大家在下面留言。让我们大家在交流中，共同进步，相互取长。
与你一起终身学习，这里是杨哥说维修。欢迎大家关注我们，一起交流分享。
