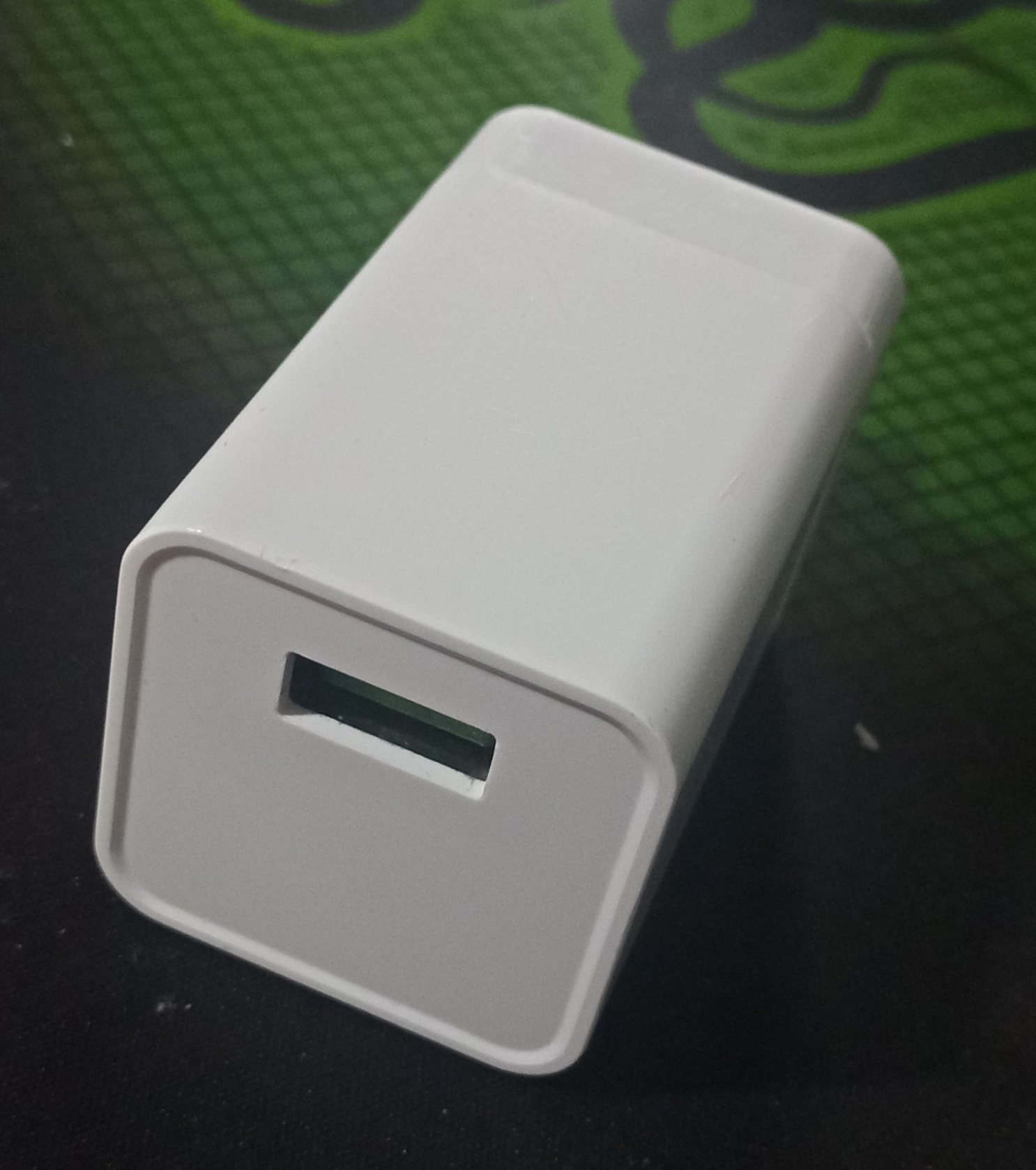

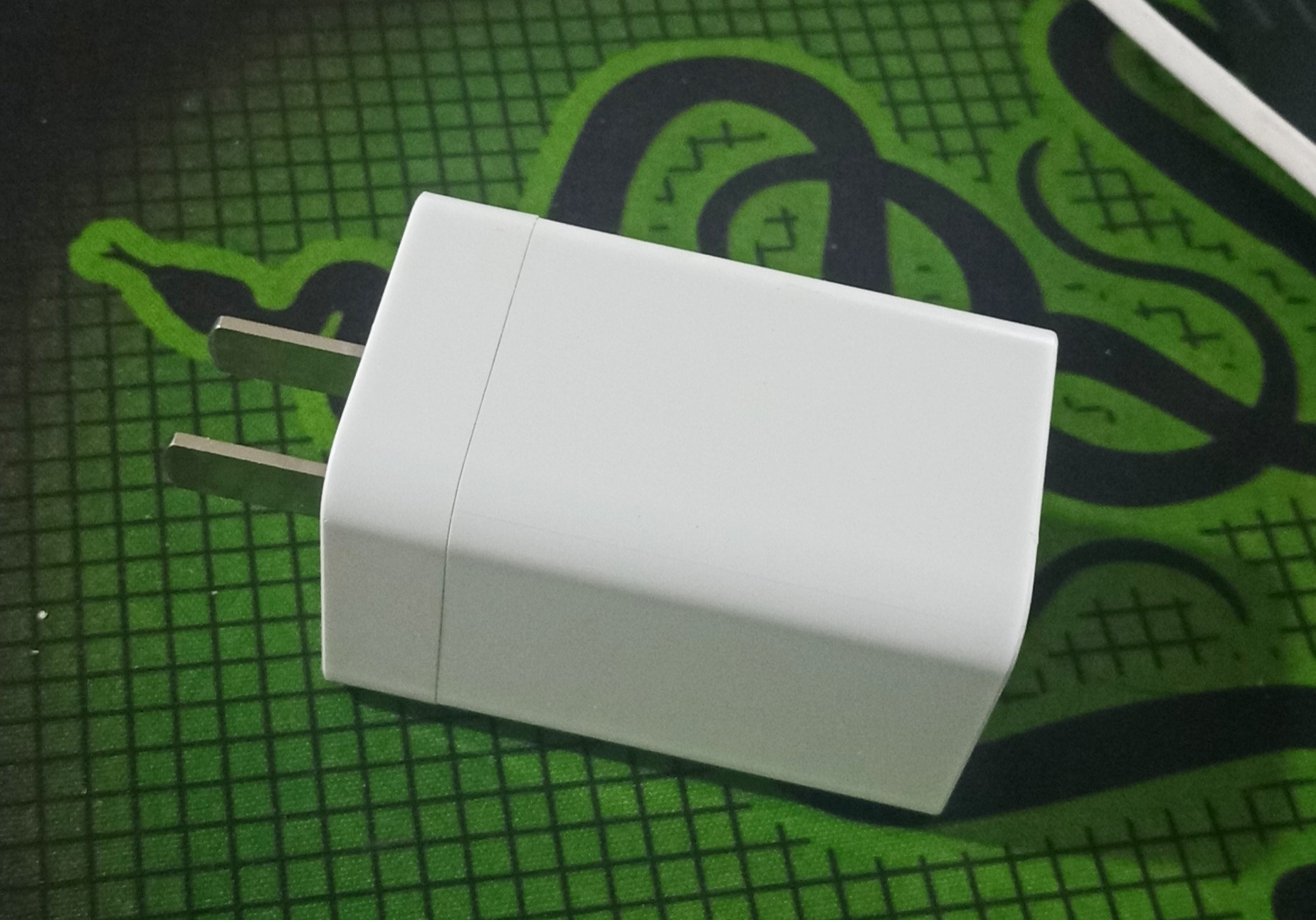

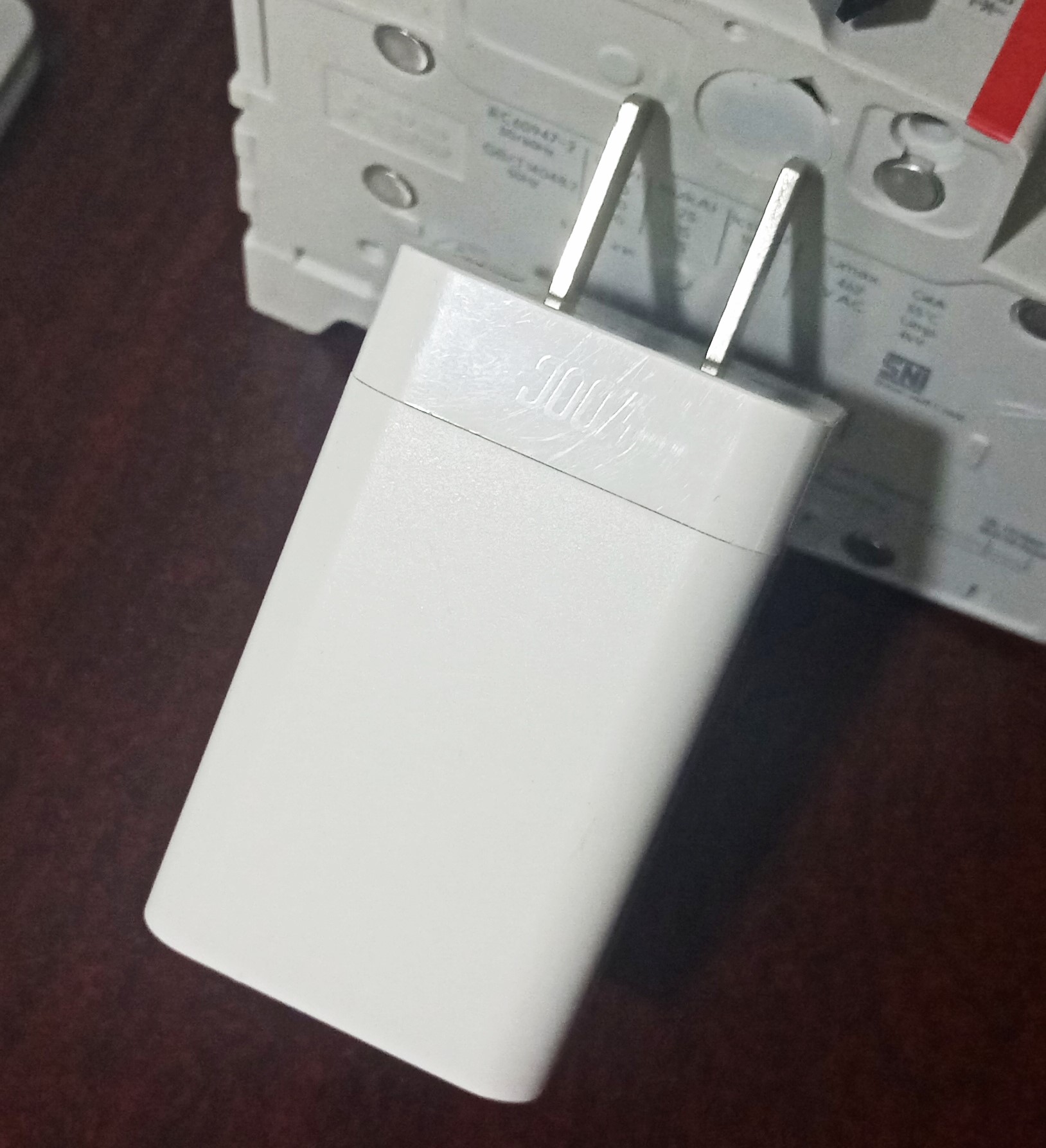

同事辞职后扔在办公室的，损坏无输出，外观各方面和原装的OPPO闪充比较，看不出太大破绽。
但是手感很沉，总感觉不太对劲。

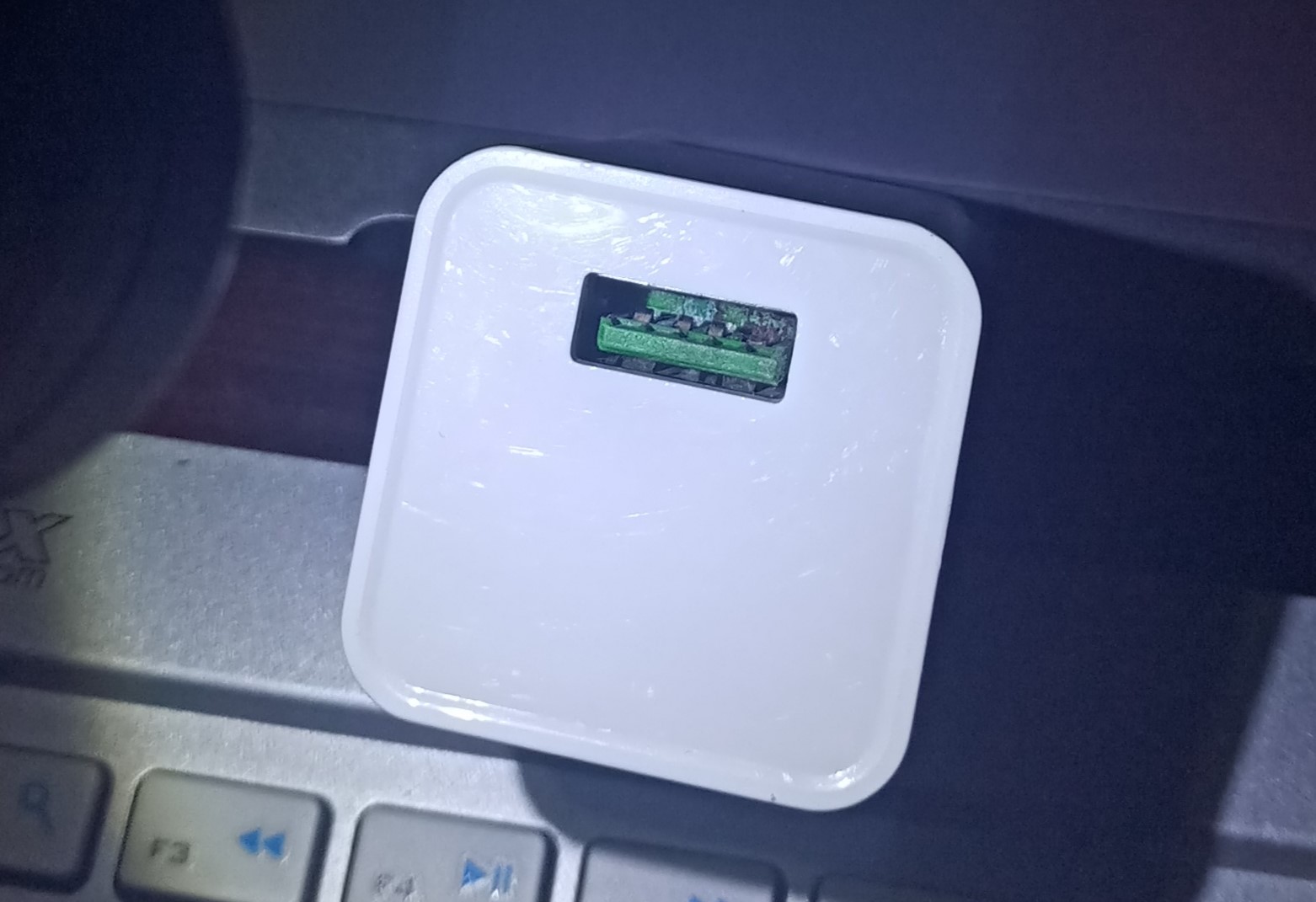

绿色的USB充电口，磁不可吸。
插头磁不可吸（山货的插头多为铁质，看来现在也意识到了），侧面还似模似样地印有闪充标志。

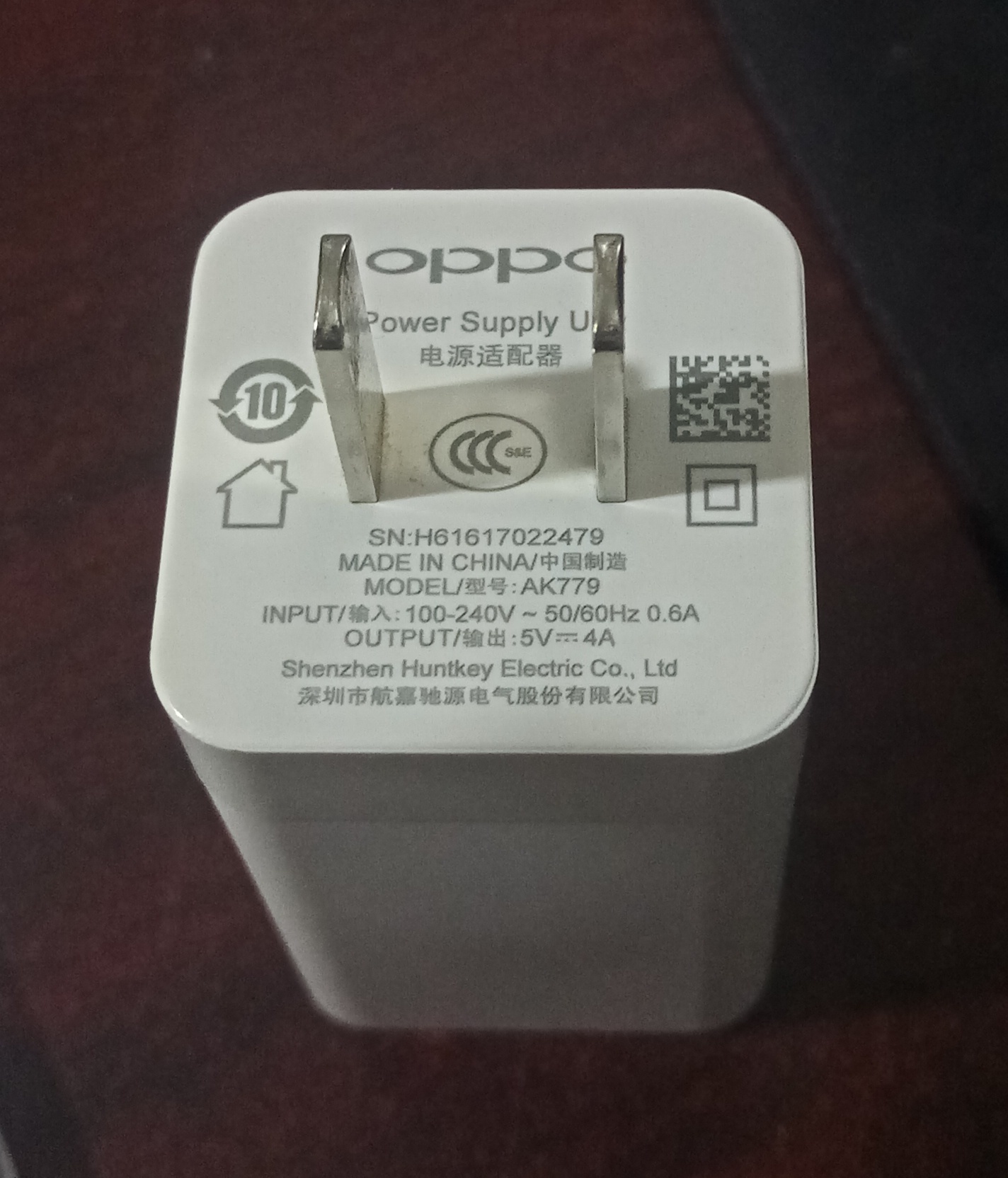

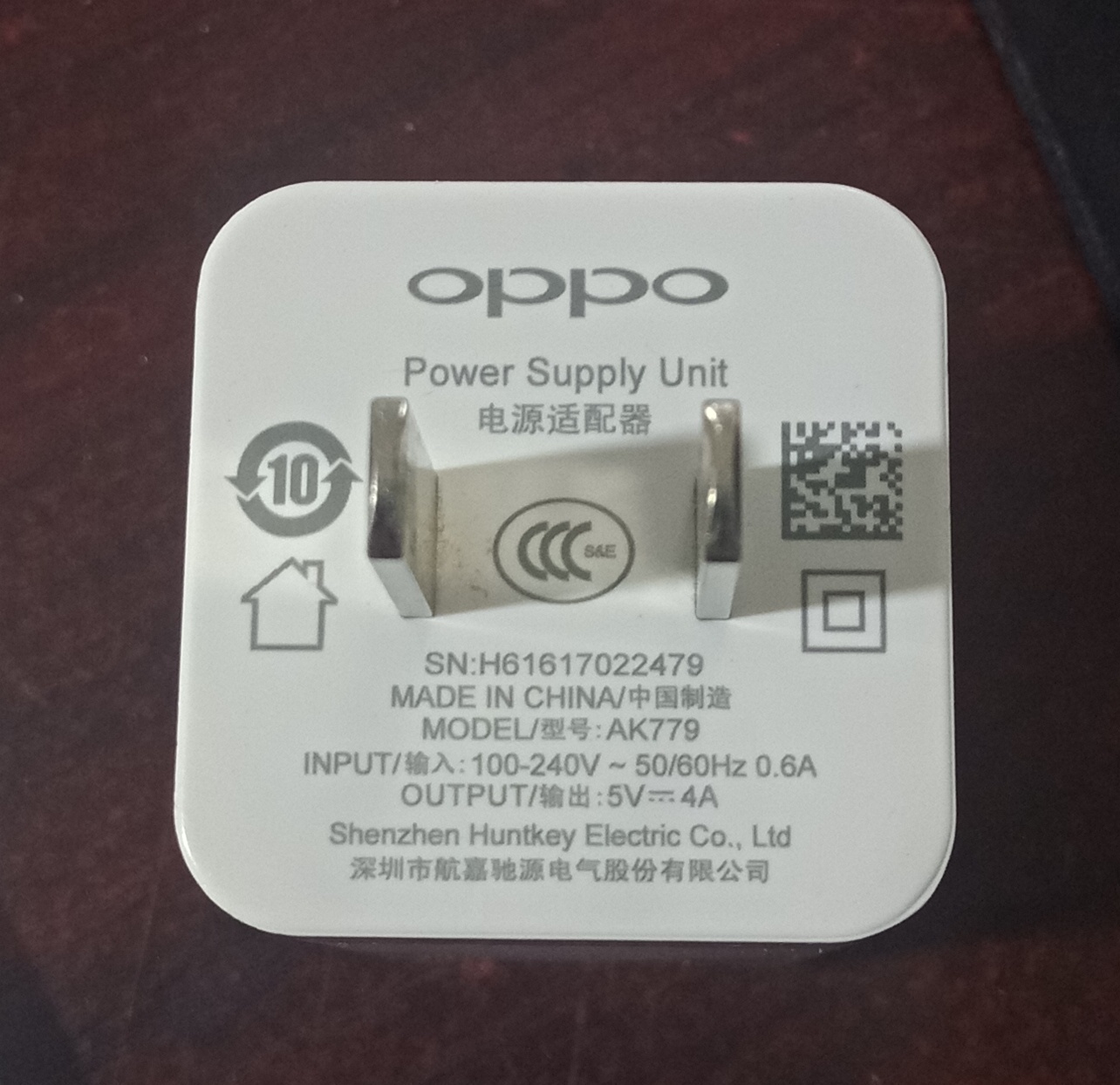

铭牌参数。
印字较清晰，看不出明显破绽。

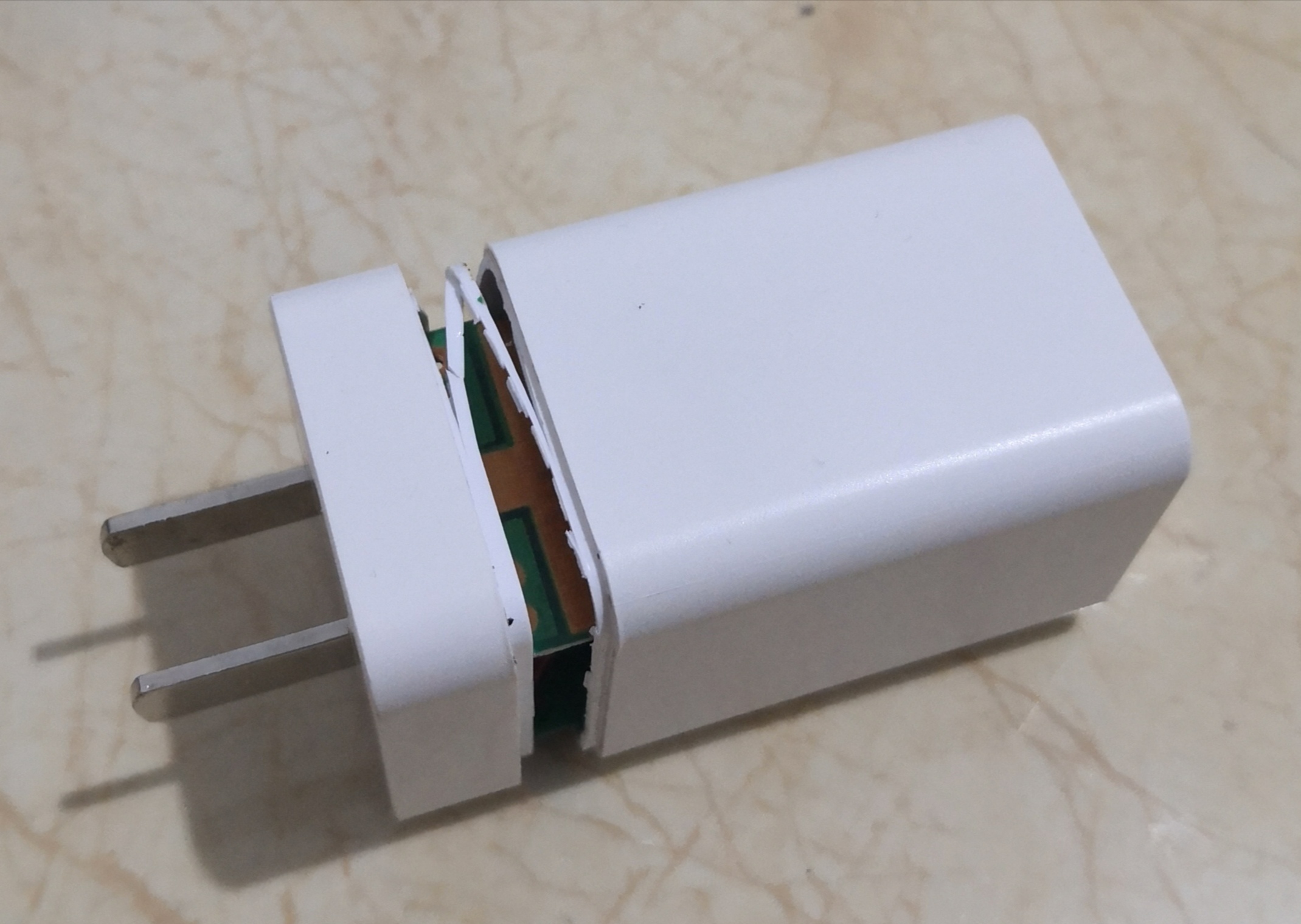

用裁纸刀切割*法大**，无损开壳。

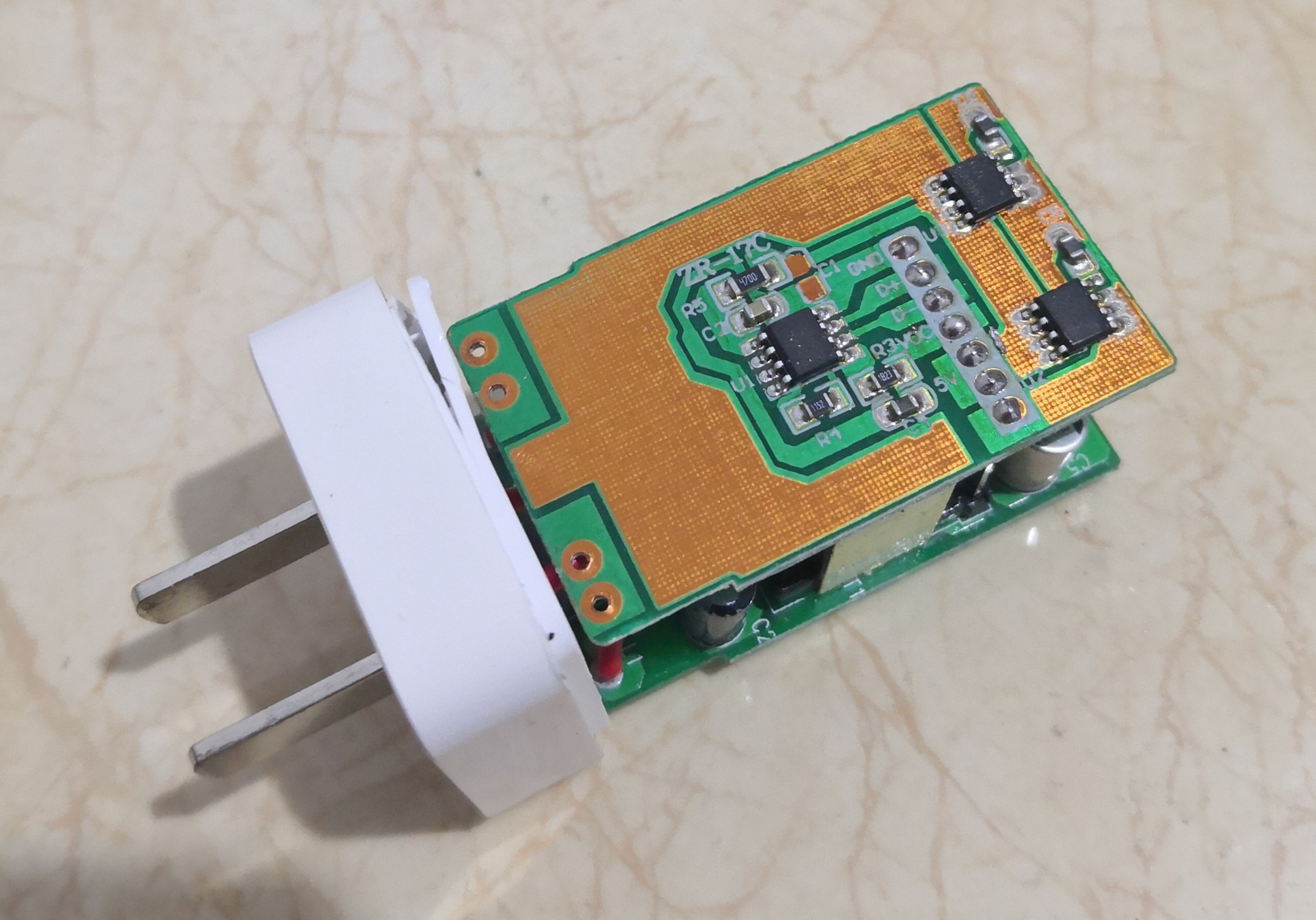

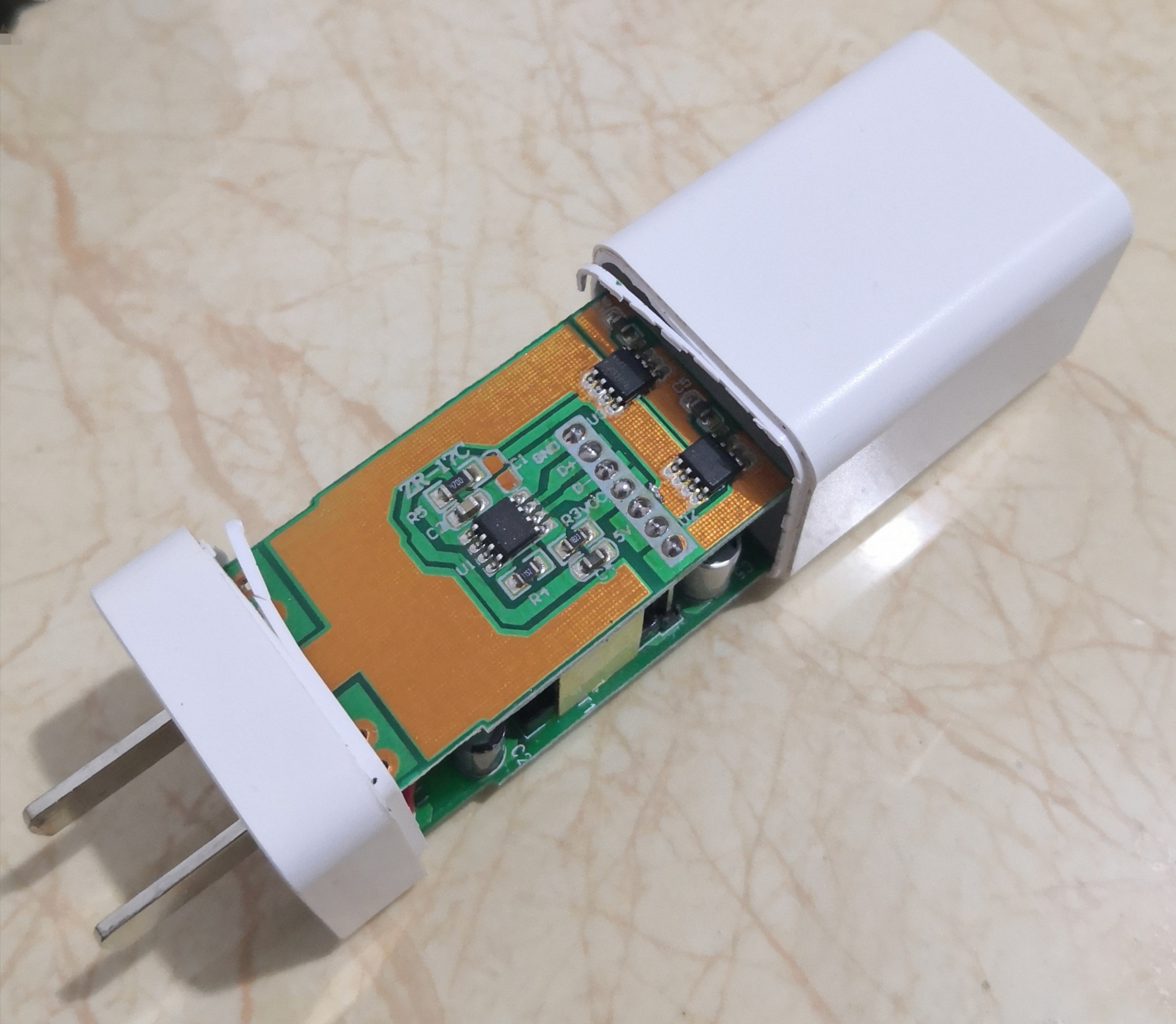

抽出内脏，一看果真是山货。

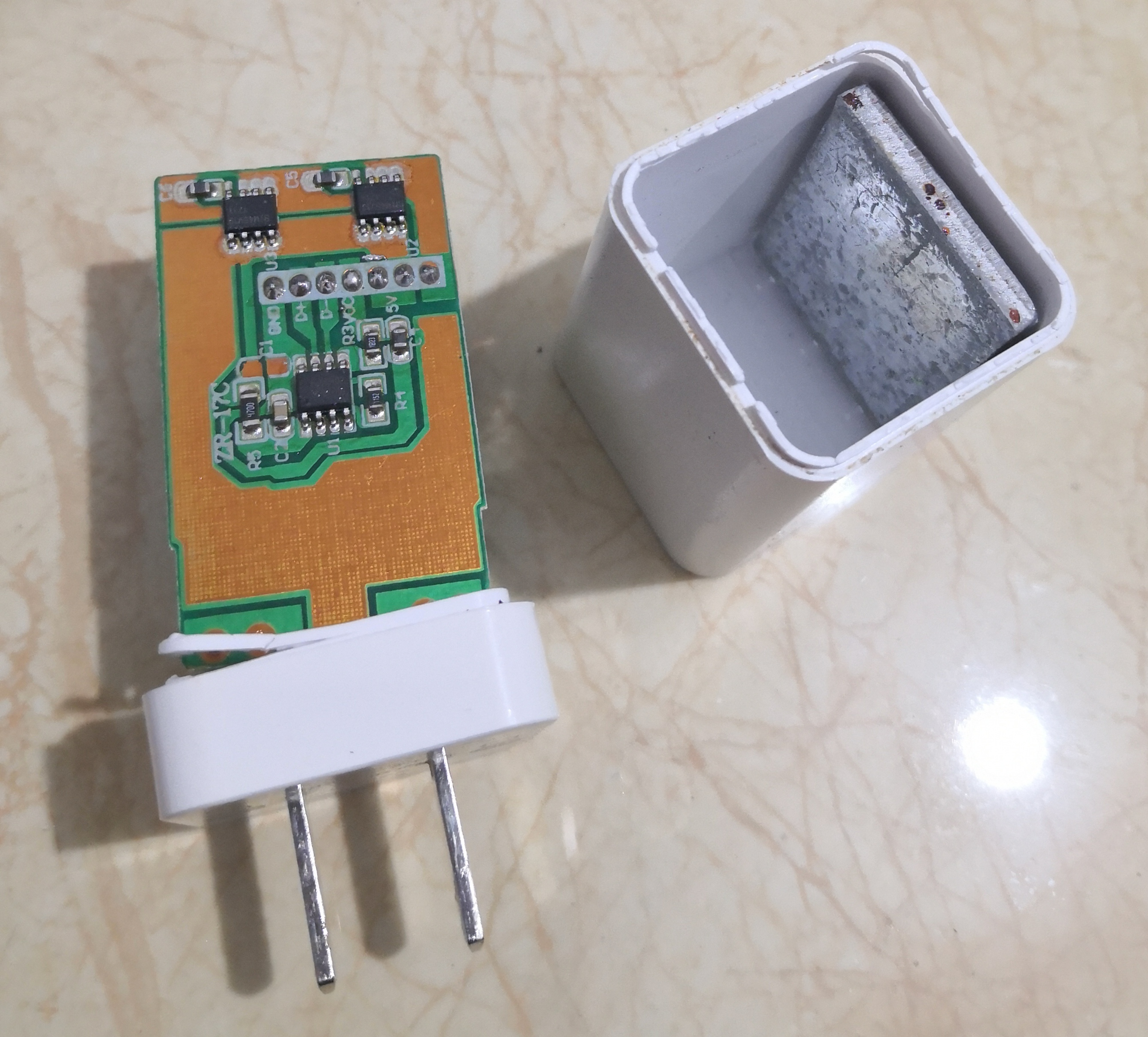

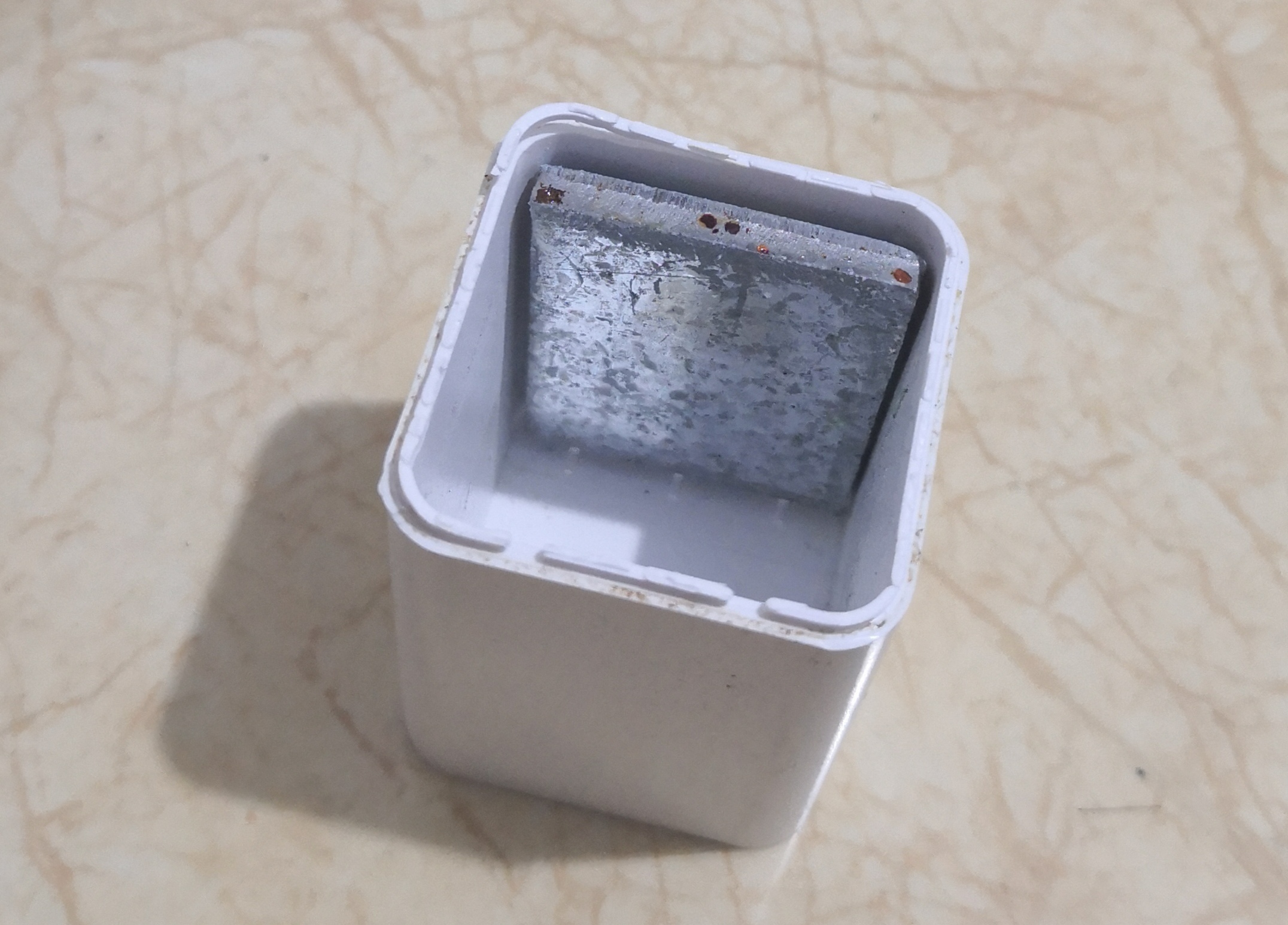

壳子里面好大一块配重，怪不得这么重！
看来至少是用了快充芯片的。

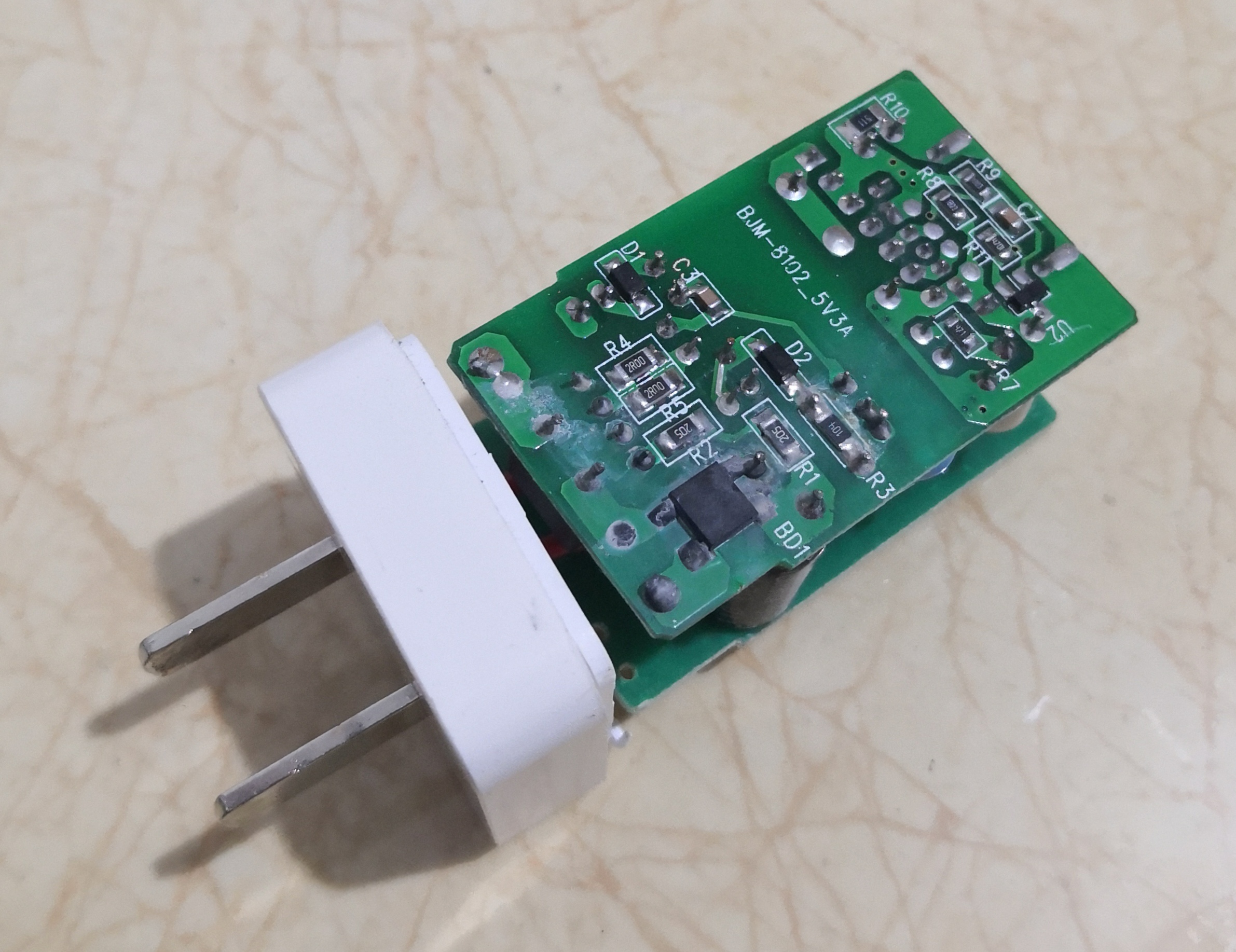

另一面整流桥位置有放电痕迹。
电路板和插头片焊接部位的引线。
双层电路板之间有连接针。

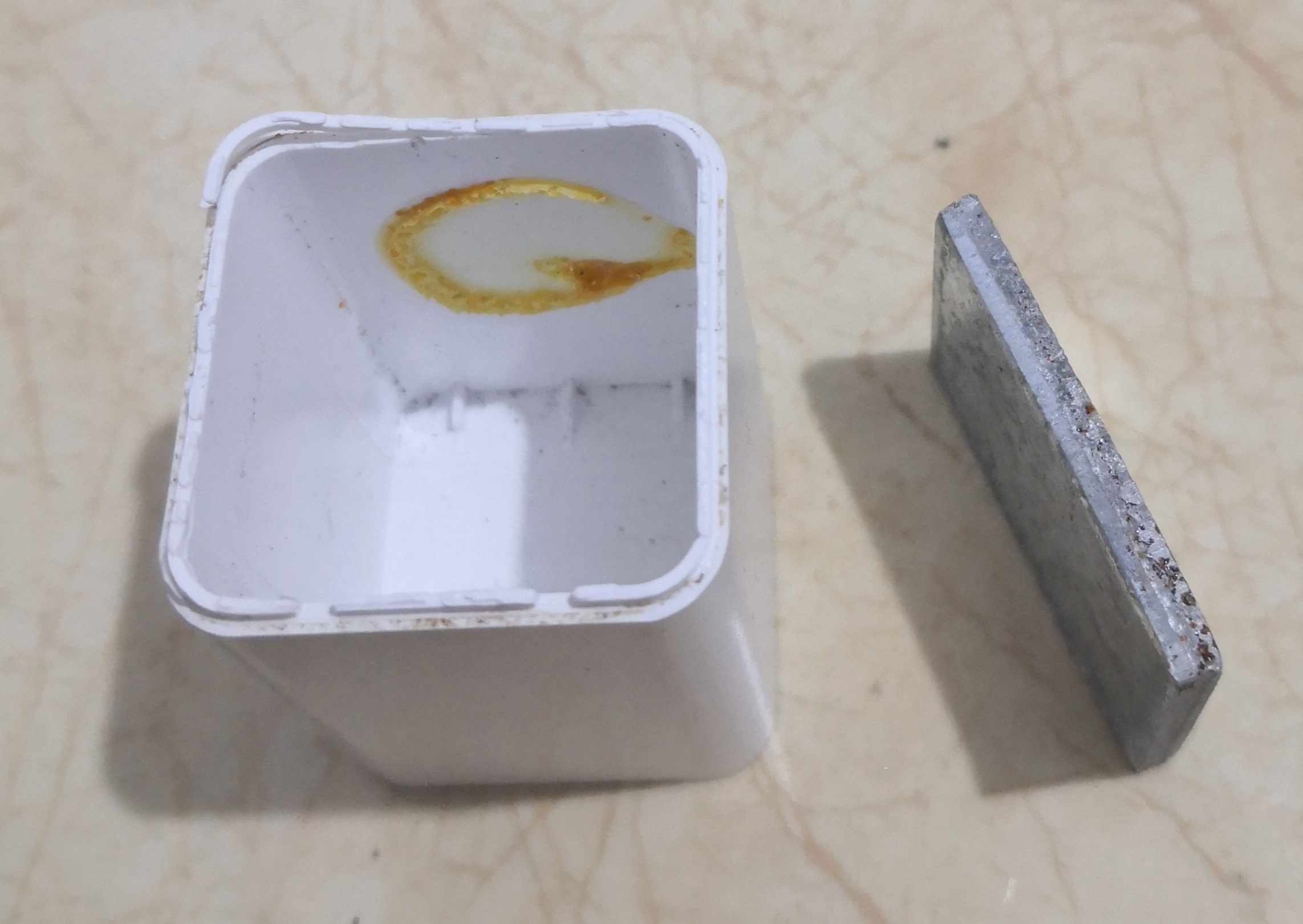

外壳的配重，份量很足。
这铁块至少有2两重。
用胶粘在外壳内壁上，粘得还挺牢。
输出端用了两只569微法的杂牌固态电容，还是下了点本的。

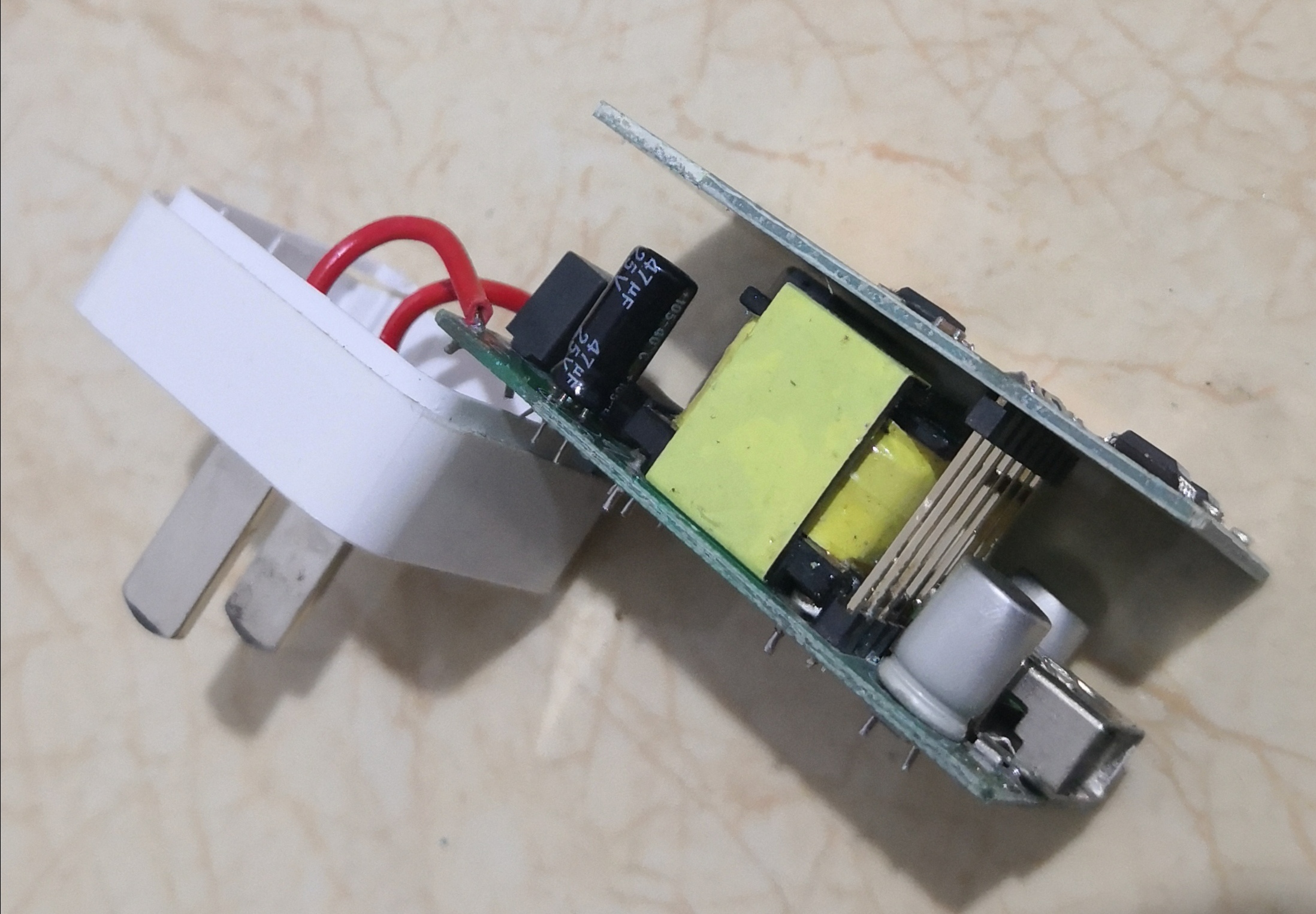

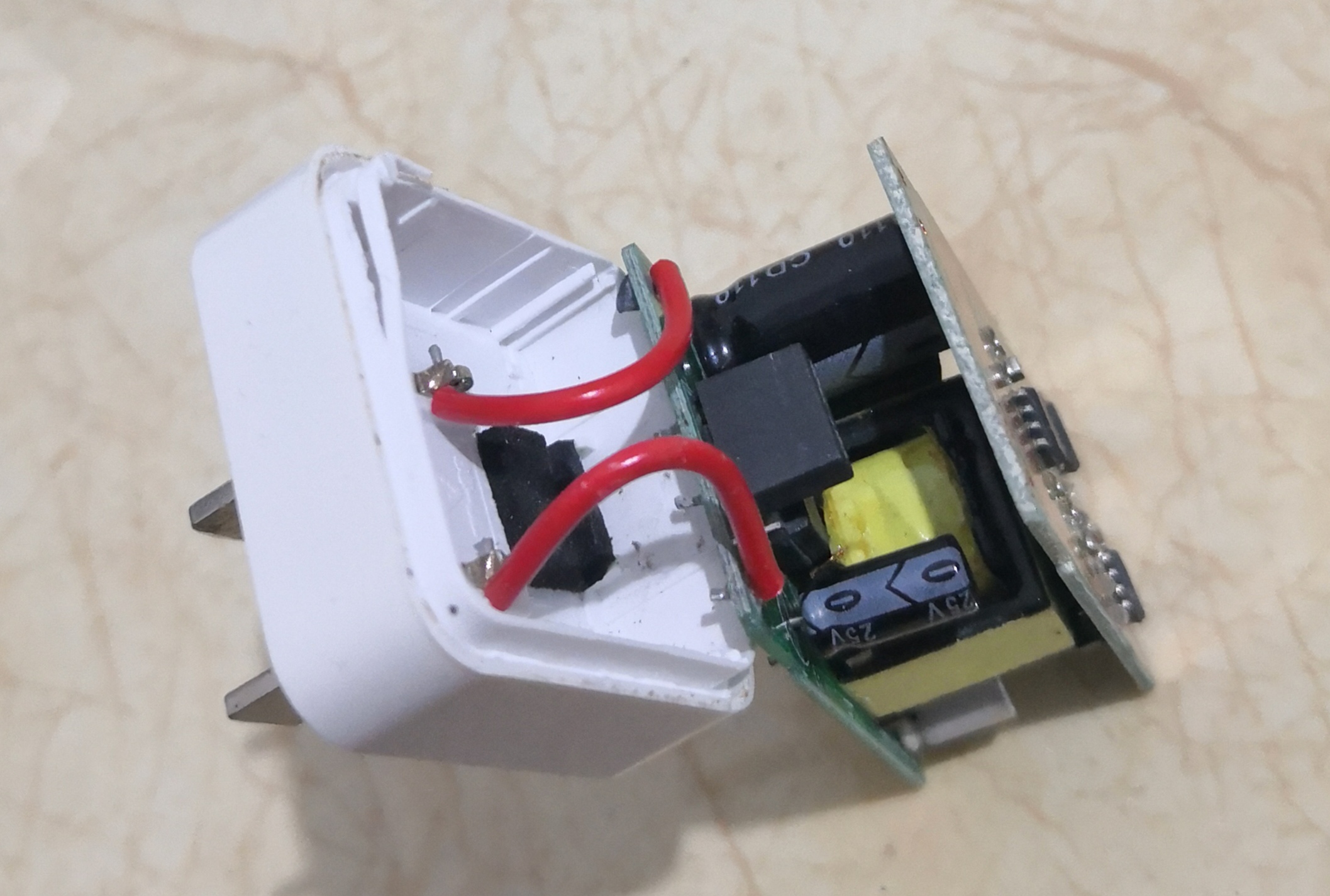

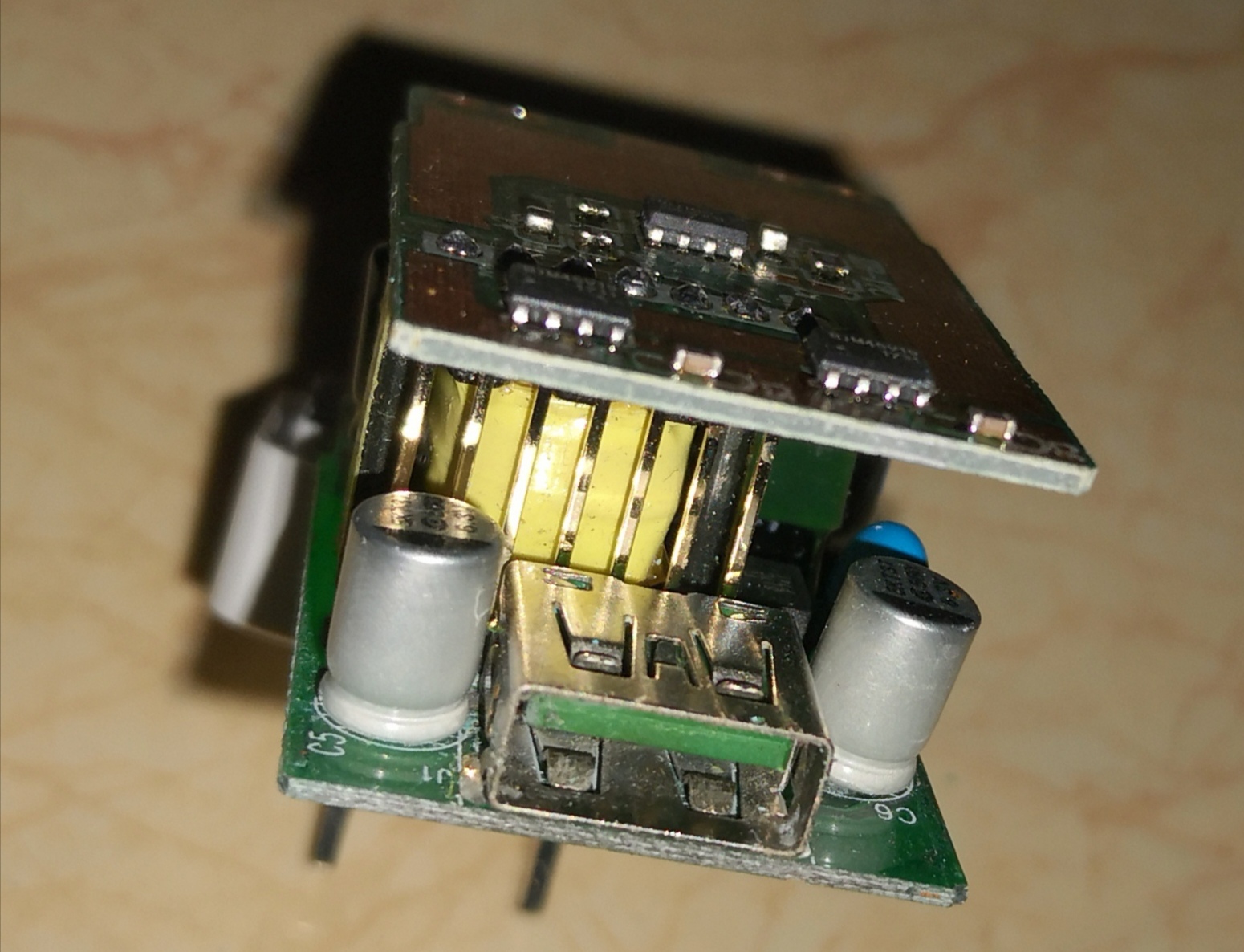

侧面看，高频变压器和低压端之间无绝缘隔离。

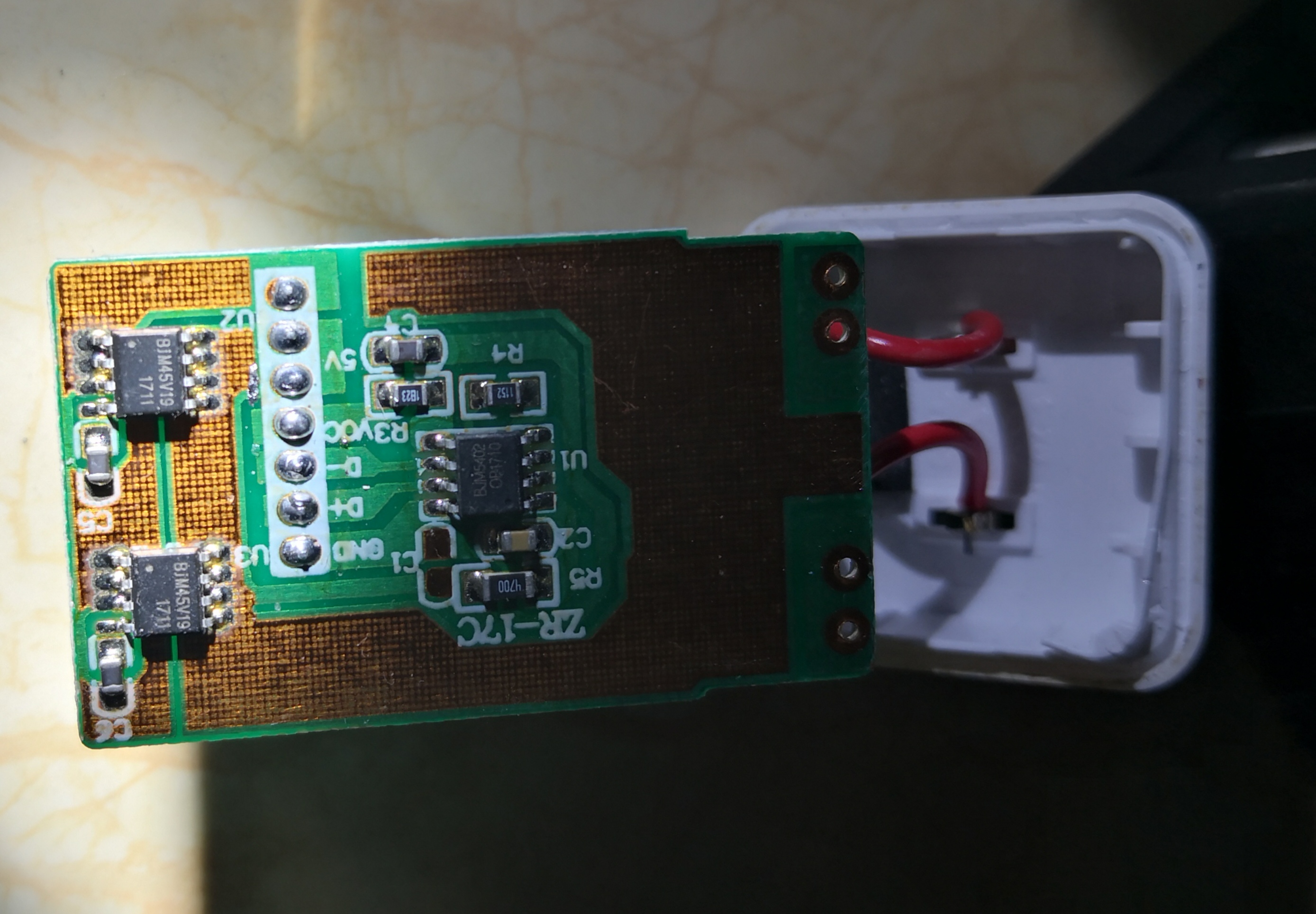

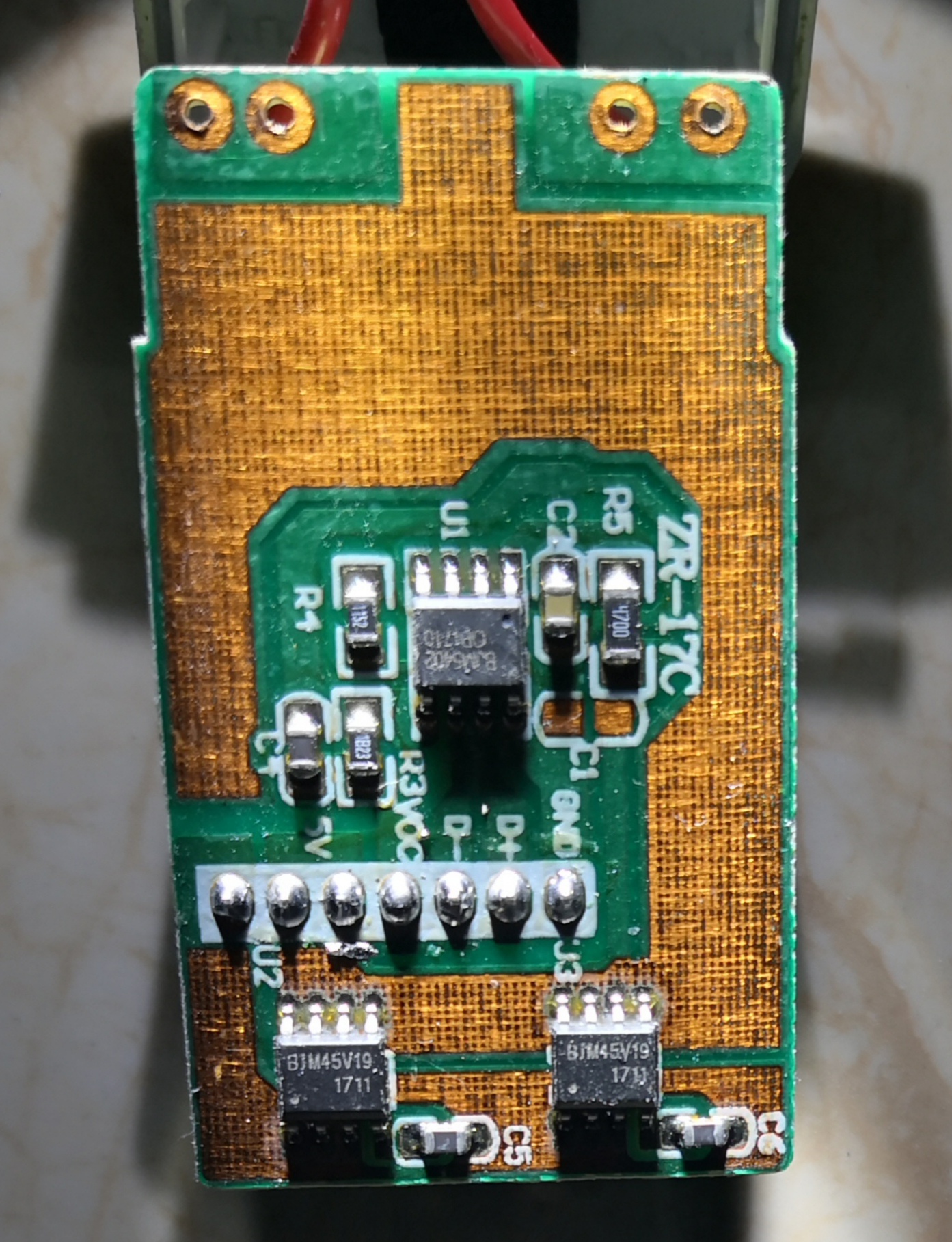

上层电路板保留了大面积敷铜。

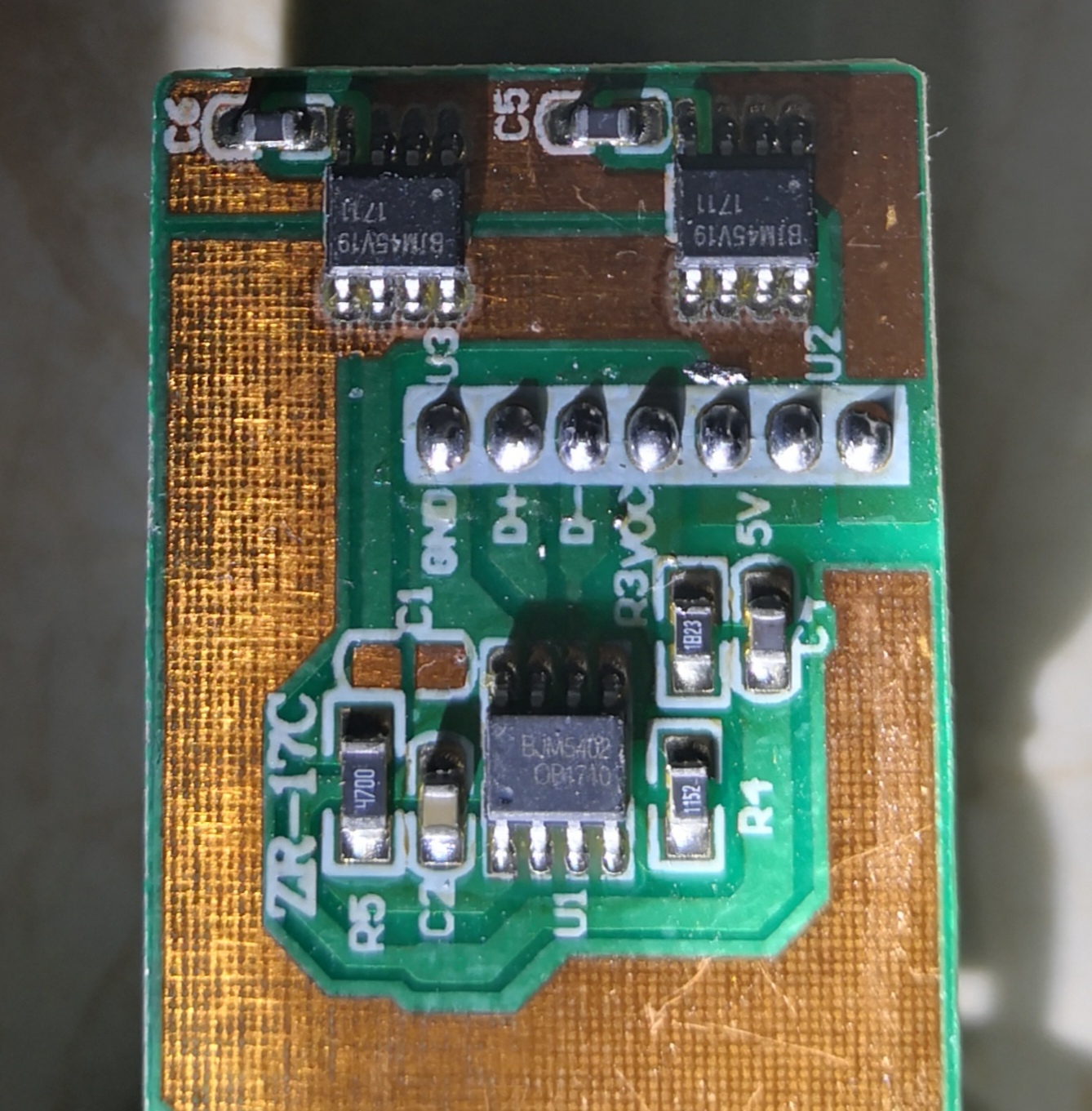

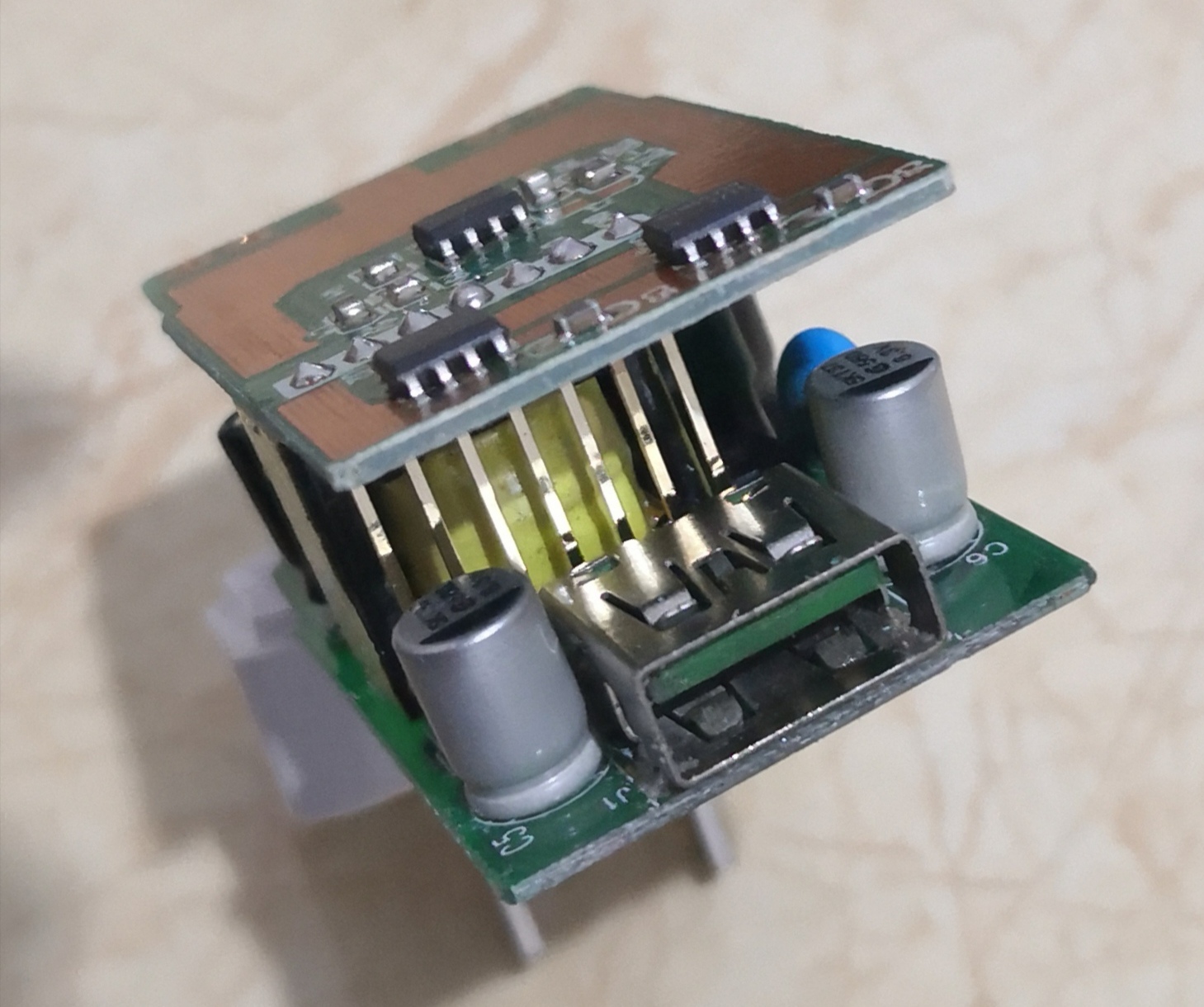

空间利用率很低，只有三个芯片。

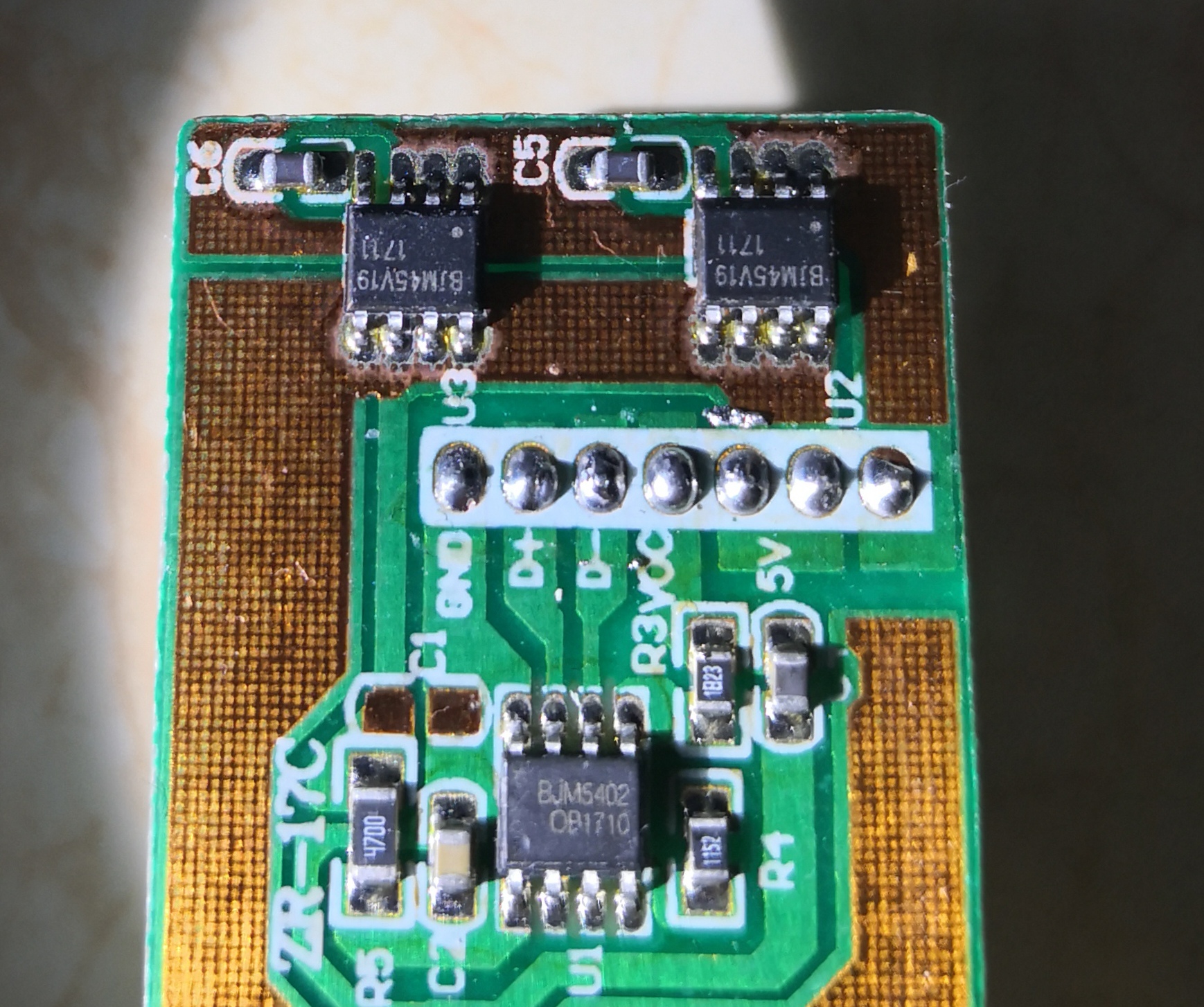

上侧是两颗BJM45V19同步整流芯片，用了两片，每片输出最大可达2.4A，说明这货还是有较强的输出能力的。
下侧芯片型号BJM5402，据说是OPPO原装的闪充方案IC，看来这货完全支持4A的闪充输出，只是安全性可能没有保证。

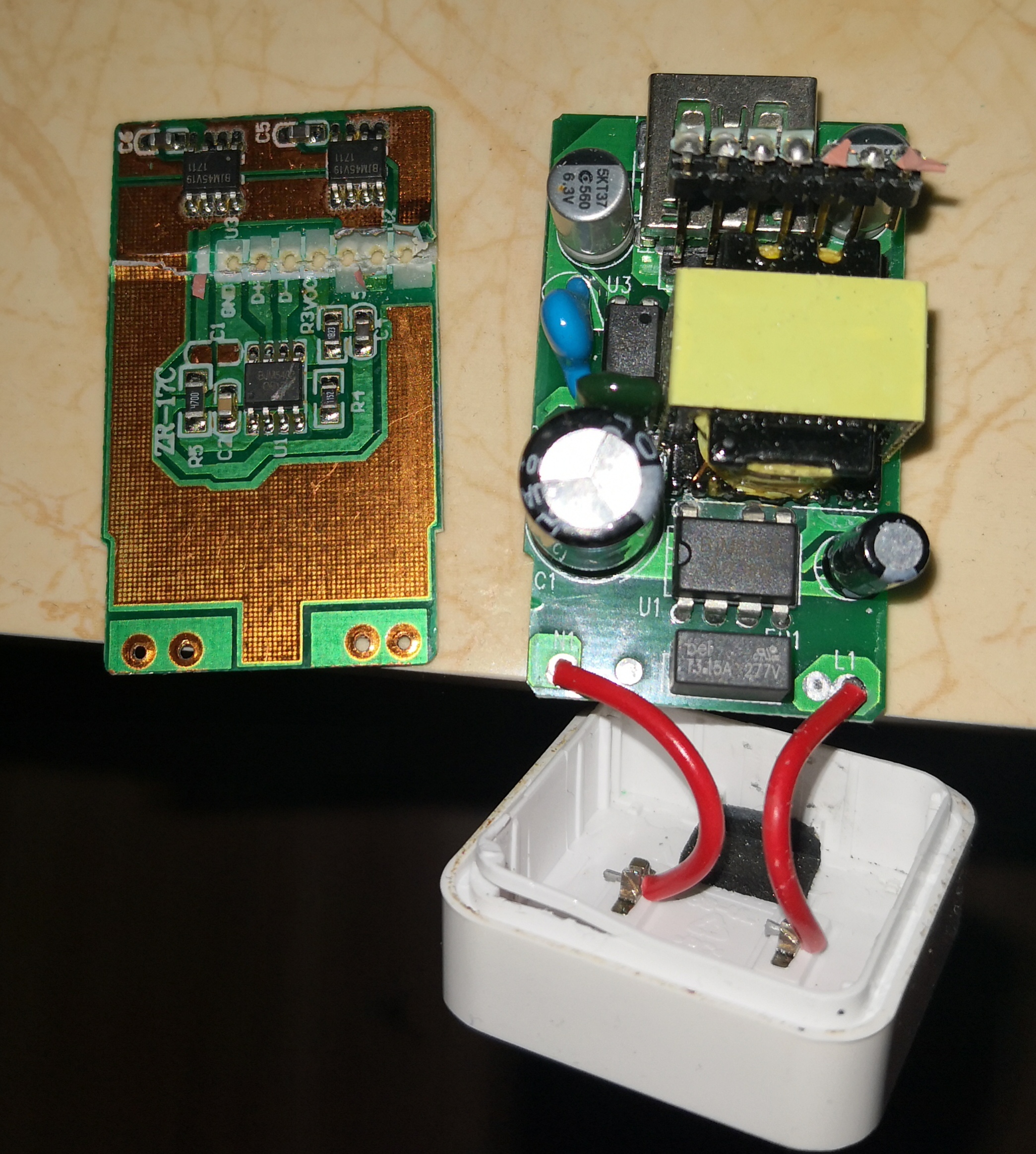

强行掰下上层电路板。

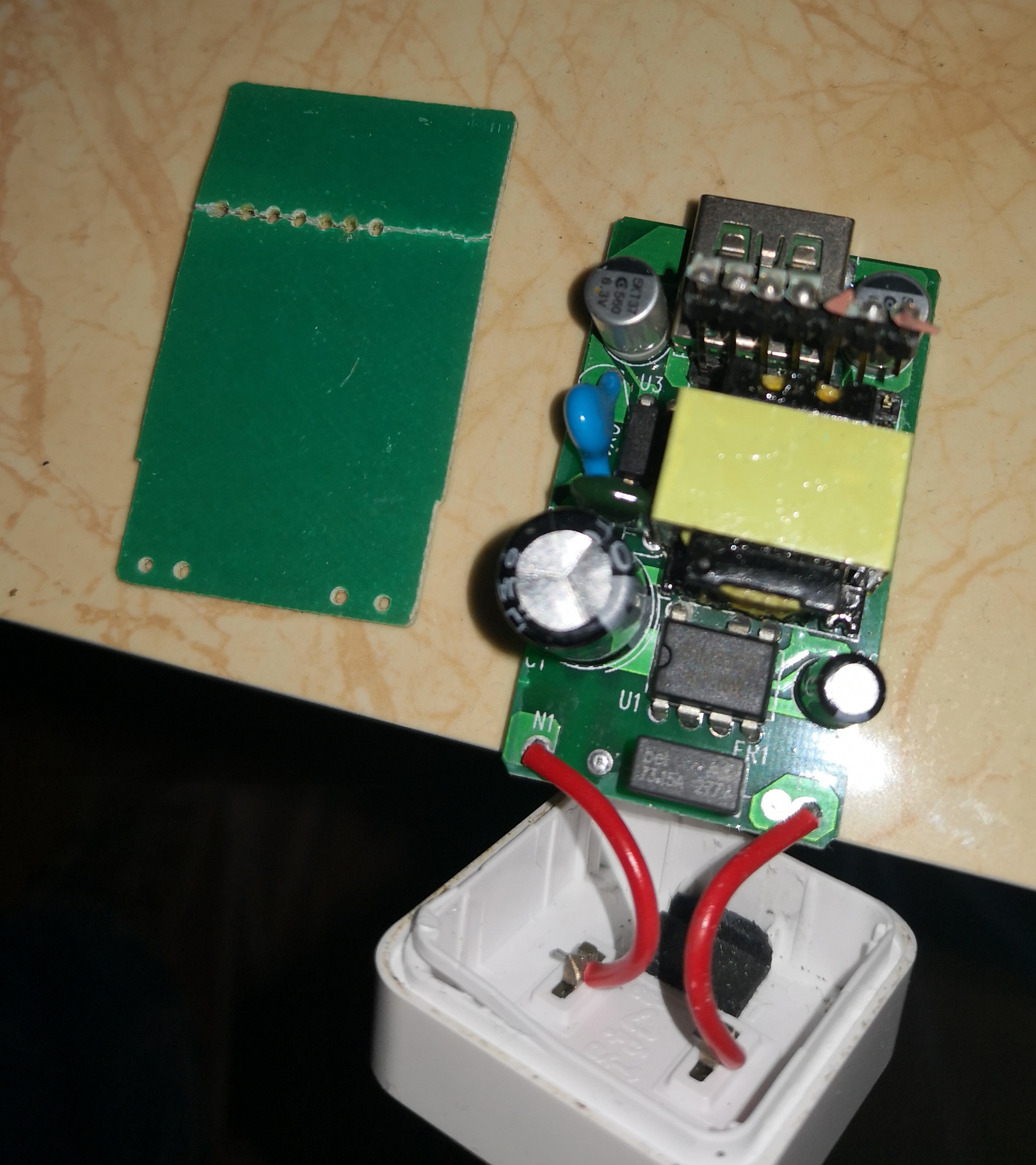

背面一片绿，没有元件和走线。

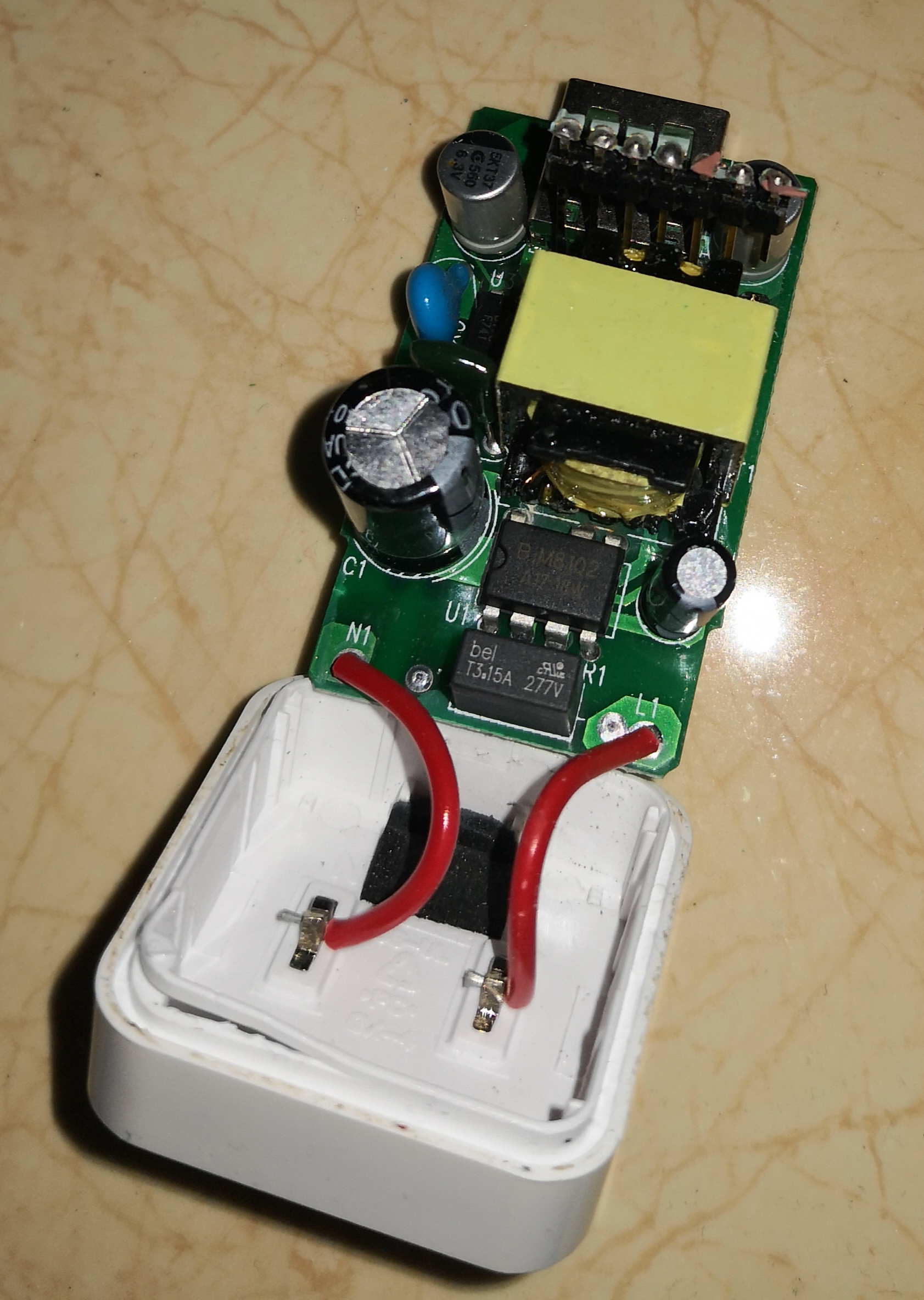

初次级跨接了一只蓝色Y电容，防止充电时飘屏。

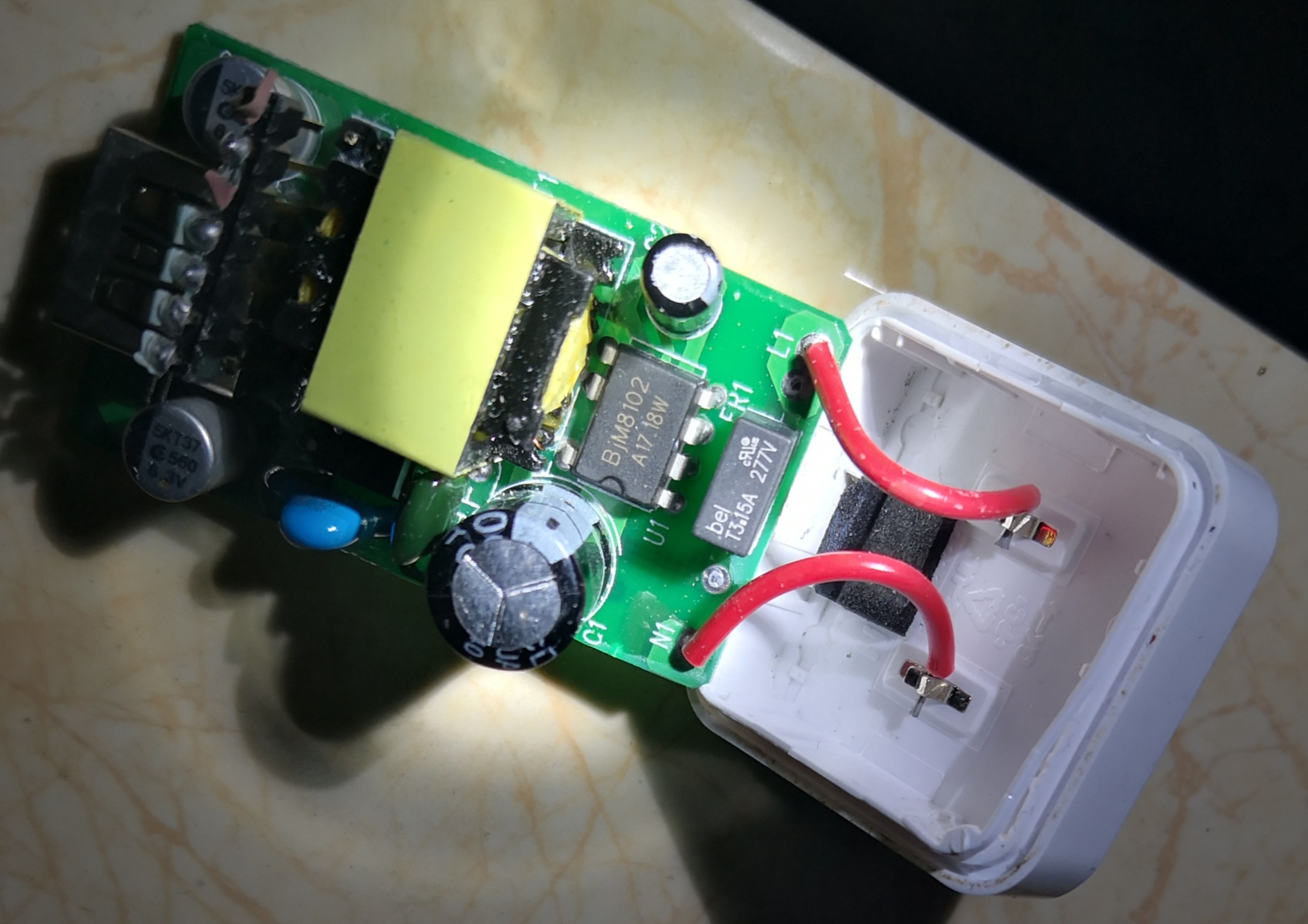

电源初级的保险下端有一枚BJM8102脉宽调制芯片。BJM8102是一款电流模式的PWM 控制器。内置高压功率开关管，在 85V-265V交流输入范围内，连续输出功率可达 12W，最大可达18W；待机功耗小于 0.15W；内置高压启动电流源，内置逐周期过流保护和短路保护功能； 内置 VDD 过压保护；内置过载保护和过温保护等功能。
电源端保险，3.15A，277V。

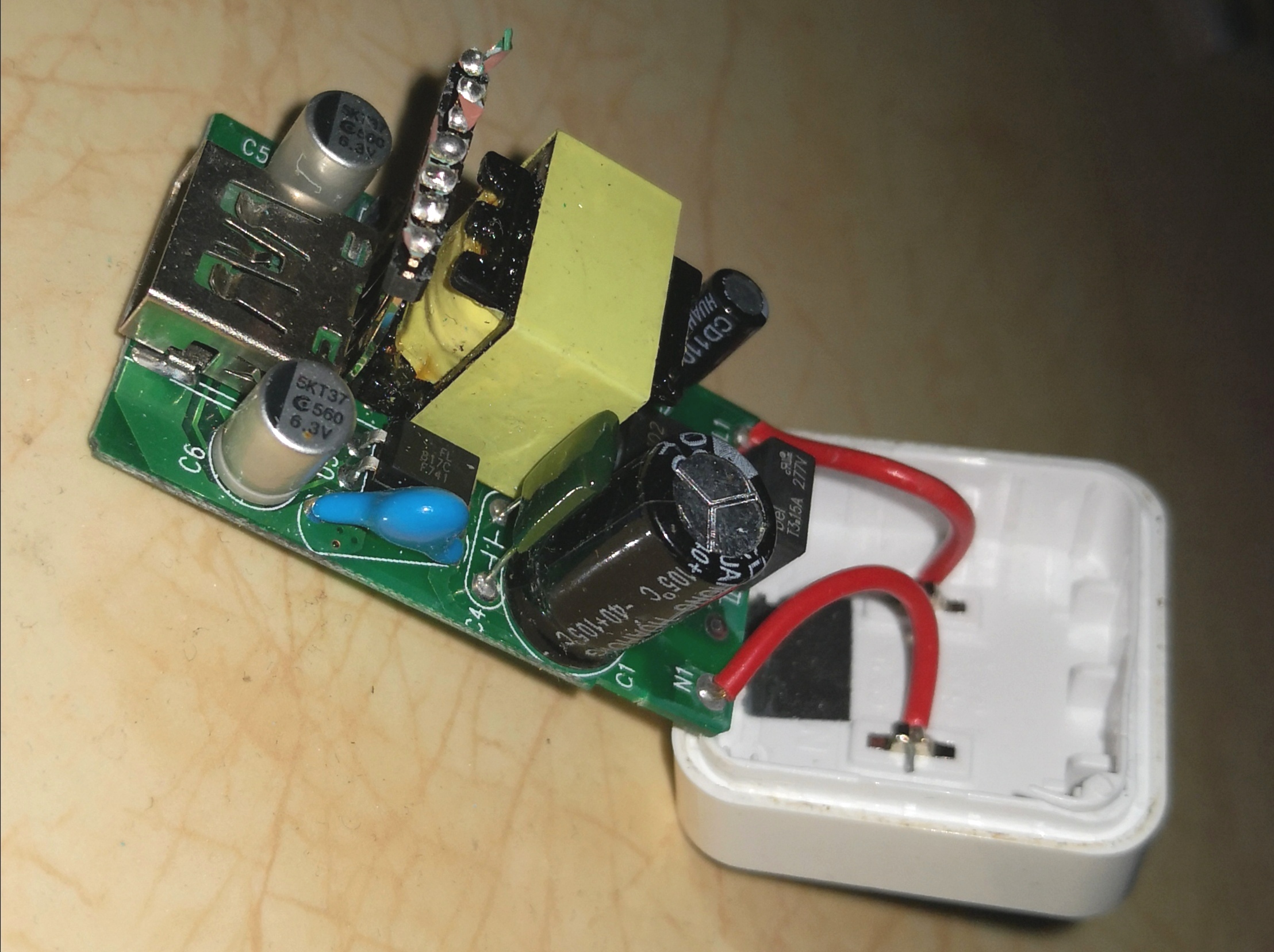

从下面这张图看，初级省掉了成本较高的EMI滤波电路，变压器和周围元件之间没有采取有效的隔离措施，尤其是距高压侧滤波电容和次级滤波电容、USB输出口等部位太近，有较大安全隐患。

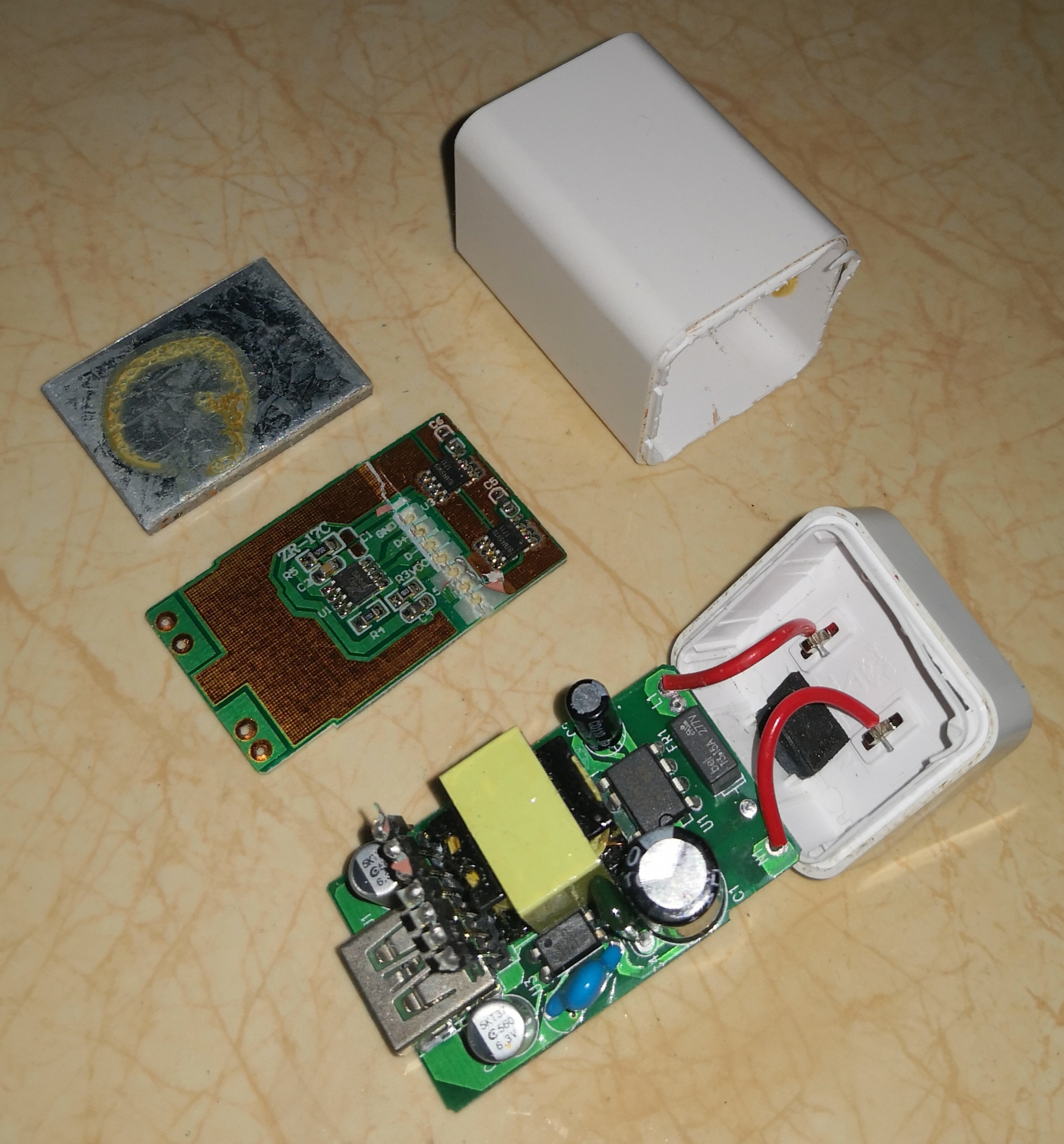

拆解全家福。

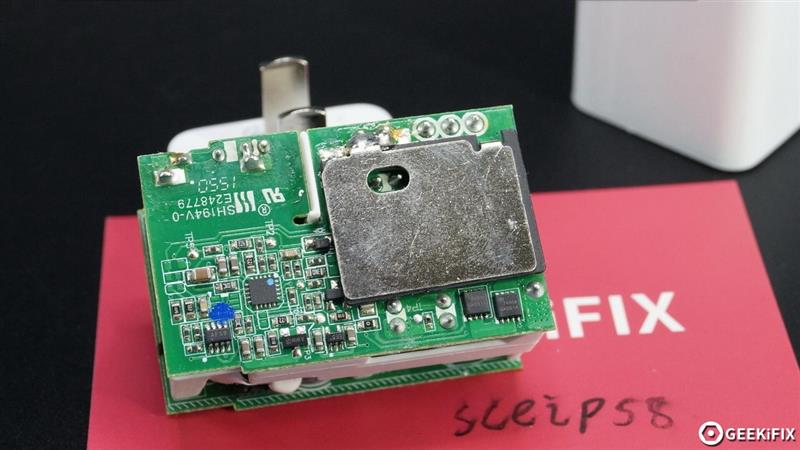

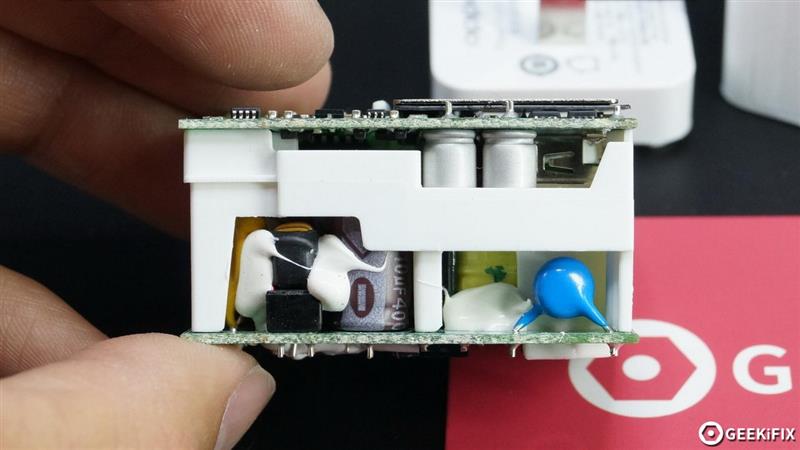

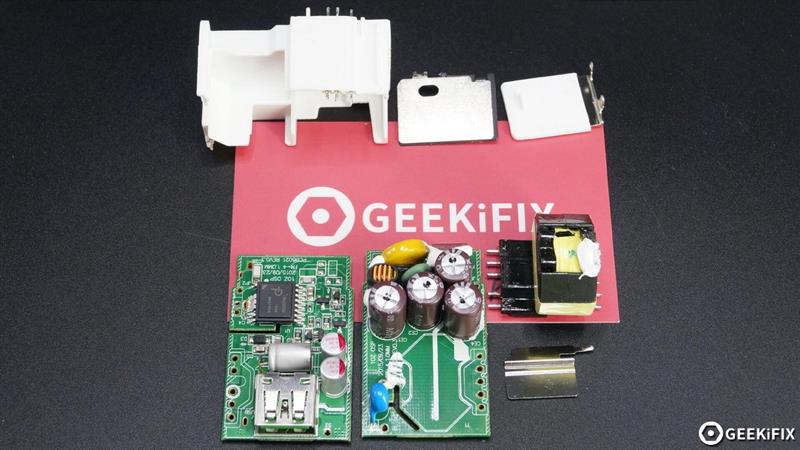

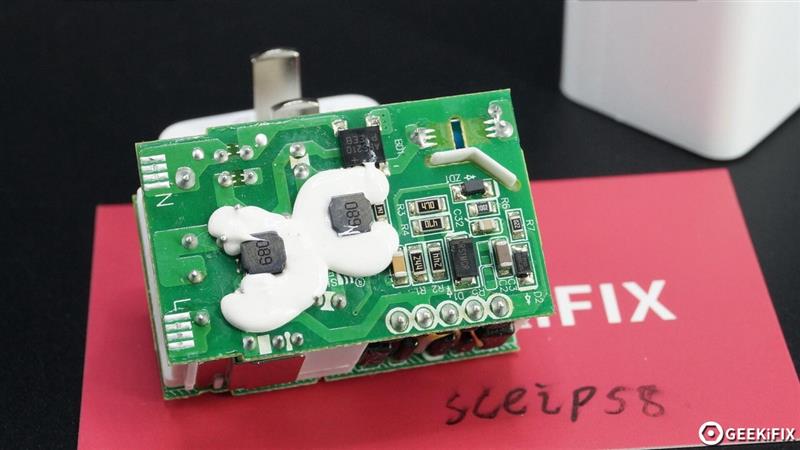

最后看一下原装的OPPO闪充充电头内部拆解图（以下图片援引至http://www.geekifix.com/）：
