最近我们单位要改造几间办公室，将办公室改造成三星级客房，原设计该房间内是VRV的日立中央空调四面出风式。其中有一个插卡取电的系统图，里面有一个控制空调的回路，见下图:
客房开关箱系统图
我相信在工程口上混的电气人员都应该看得懂这个图，我们具体说一下WL6 风机盘管低速，根据现场实际情况，这个客房的客人不经常在这我们便将WL6改成了风机盘管停机。那么问题来了，系统图的意思是当客人离开将卡拔走的时候客房内的风机盘管处于停机状态，客人回来得时候，插卡取电，风机盘管处于待运行状态。很多人第一想法就是：
1、拔卡后直接断掉风机盘管的电源。没错我也是这样认为，但是我们忽略了这个VRV空调的一些特殊性：比如室内机空调会与室外机进行简单地通讯，室外机会检测室内机待机数量是否与初始匹配数量相近，如果室外机检测到室内机数量减少，超过了设定匹配下线，那么室外机是不运行的。它会反馈故障信息。事实如此，当我们改造的几间客房里的空调断电后，处于同一个系统下的室外机居然不运行了。
2、既然不能断室内机的电，那么我们改造一下控制面板，看下图：

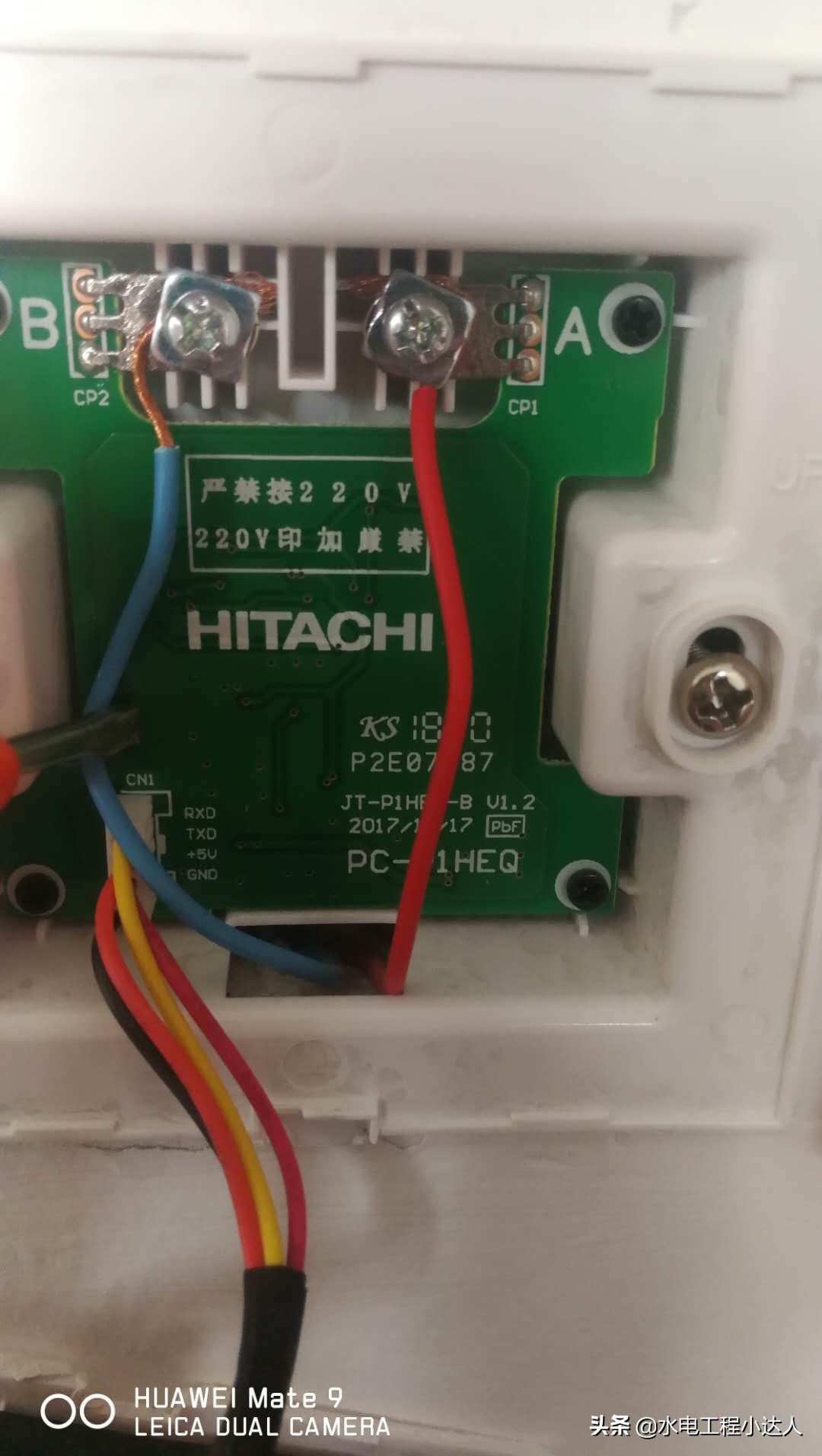

原日立触摸面板内部接线图
就是这两根线，两根线就能实现电源，控制和信息反馈等功能，不得不说日本人的技术太强悍了（可能是我对控制不太懂）。上面写着严禁接220V交流电，这下面板又不能改造了。
3 最后我们找了一位电气设计，他很肯定地说这个图没有问题，能实现空调的自动停机，这么多星级宾馆都是这样的控制，为什么我们却做不了了呢？经过与设计，厂家多次沟通，我们找打了一个办法，可能也只有厂家知道这个办法。在日立四面出风卡式机上有一个控制面板，里面有一对端子，平时这两个端子之间是断路的，如果当这两个端子短路后，室内机会关闭控制面板的权限，这样控制面板就不能控制室内机了，并且室内机自动变成停机状态，但不会对室外机造成影响。有了这对端子，我们在配电箱里面加了一个继电器的常闭触点来控制这对端子，室内机通过平正常断路处于不断电的状态，即WL1路。在插卡后，继电器常闭变开点，室内机，面板处于正常工作状态，由客人来操作面板。当拔卡后，常闭触点恢复常闭，短路了上文的两个端子，室内机处于停机状态。
4 到这里我们又有了疑问，现在的宾馆都是这样的吗?不是，这个功能很多设计都不知道。我分析了主要原因：空调产品更新换代太快，根据图集得来的电气系统图，固然没有错，但是他完全不适用于现在的VRV空调，因为这种空调需要与室外机进行通信 是一种功能更完善，运行更可靠的系统。正是因为这样，室内机才不能断电，所以上述系统图对VRV才不适用。像这种常规的断电的情况对那些室内机与室外机不进行通信的系统，比如水系统，这样的系统才起作用。
谢谢大家，如果有不对的请大家批评指正。
