其实ITX所用到的组件都已经充分模块化，标准化，都有大小可查，给DIY带来了很大的便利性。

装机所用组件的常见大小列举出来

主板

主板 mini-ITX: 170x170x44.45mm

(其中44.45mm为标准文件定义的IO面板宽度，见《DIY机箱の第一步》中的文档)

建模只是建立个大概，关键是便于在空间中模拟摆放位置。

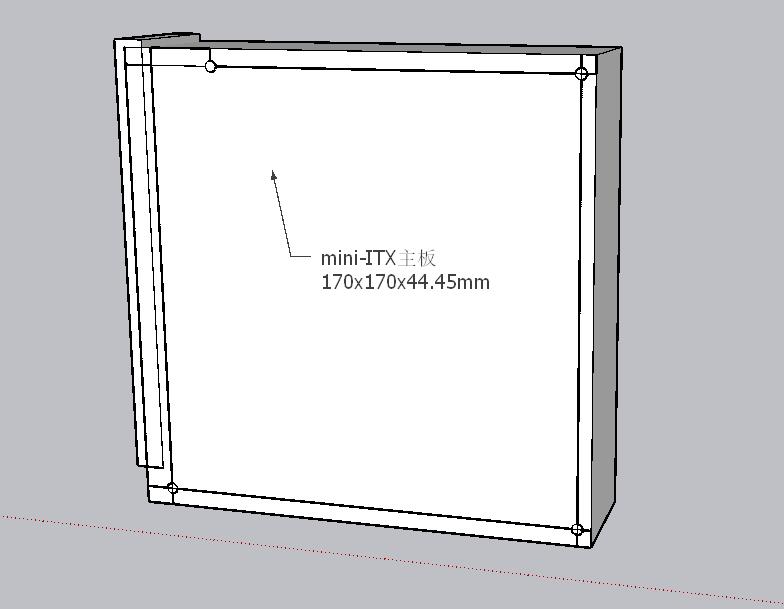

mini-ITX主板，图1

电源

ATX电源典型规格：140x150x86mm

SFX-L 典型规格：125x125x63.5mm

SFX电源 典型规格：100x125x63.5mm

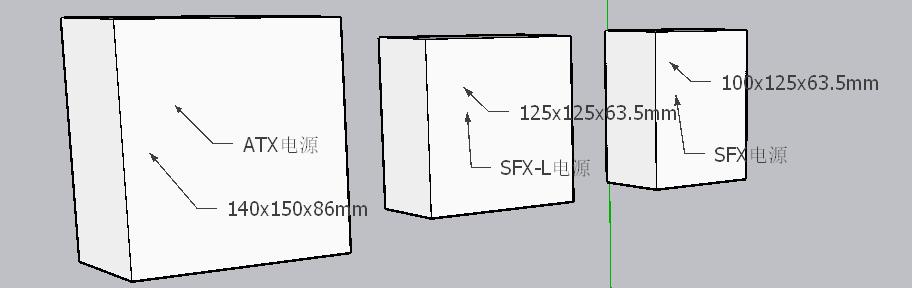

ATX、SFX-L、SFX电源尺寸，图2

（为什么没有FLEX? 因为80PLUS钛金大厂们没有FLEX的模组电源，海韵在卖的最小规格是SFX-L，连SFX的规格都没有，如果有，请评论私信知会我，感谢。）

显卡

显卡尺寸比较多，我选取了两个RTX 2070 SUPER，分别是双风扇和三风扇的型号

华硕电竞特工RTX 2070S 299.7x130.4x54.1mm（三风扇）

微星万图师 RTX 2070S 258x127x43mm （双风扇）

风扇我都懒得画，因为那不是重点，关键是要表达出来大小，方便调整位置关系。

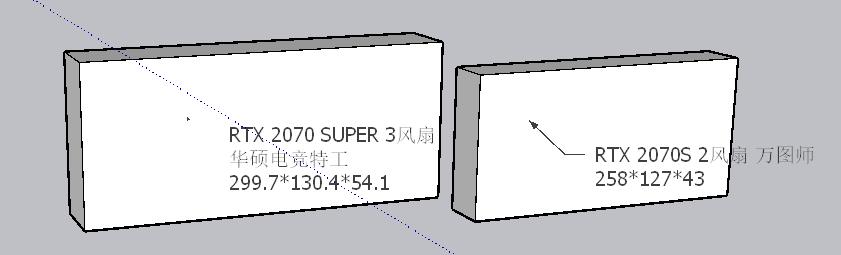

显卡典型大小，图3

主板与显卡的相对位置关系

其实ITX机箱设计，关键是把握好最大的两个模块——显卡和主板的相对位置关系。

你可以看市面上所有ITX机箱，无外乎三种主板和显卡的相对位置关系——直插，背靠背，分离

直插：显卡直接插在主板上

显卡和主板的位置关系：直插，图4

利用主板本身的PCIe插槽，显卡直接插上去，这样的好处是不用额外的PCIe转接线，通常很多ATX机箱都会这么干，节省成本，能别加PCIe延长线就别加。

但是这样的坏处也很明显，机箱体积大。三风扇的显卡长边基本是所有组件的最长边，其次是mini-ITX主板的170mm长边，这样直插没有复用前两处长边，反倒开辟了另一条长边。主板IO面板是上下排列，显卡IO面板成了左右排列，整个机箱的侧面板真的是博采众“长”。

背靠背：显卡和主板背靠背放置

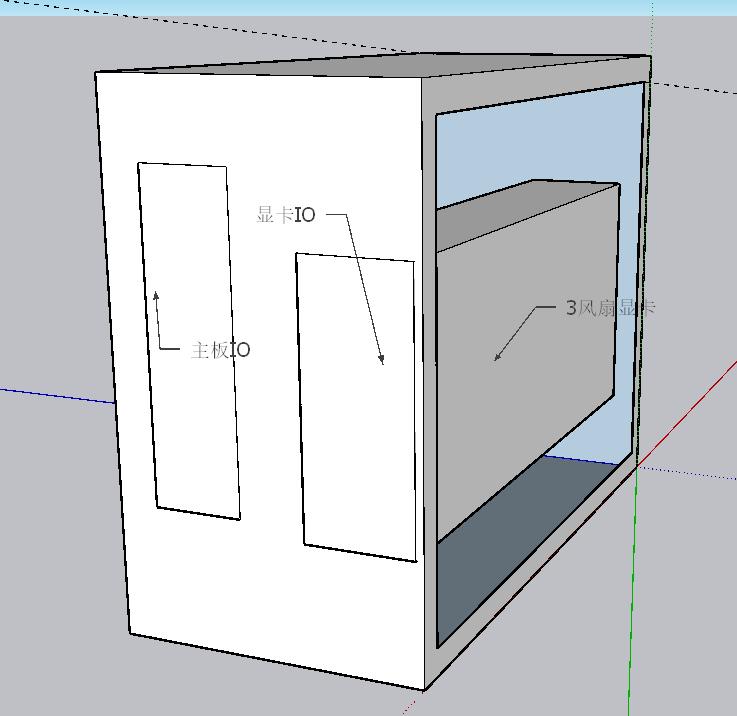

显卡和主板的位置关系：背靠背，图5

最常见的A4机箱内部就是这样的摆放方式，显卡和mini-ITX主板背靠背，IO面板是同侧同方向放置，共用了显卡的长边和mini-ITX主板的一边，有效压缩了体积。

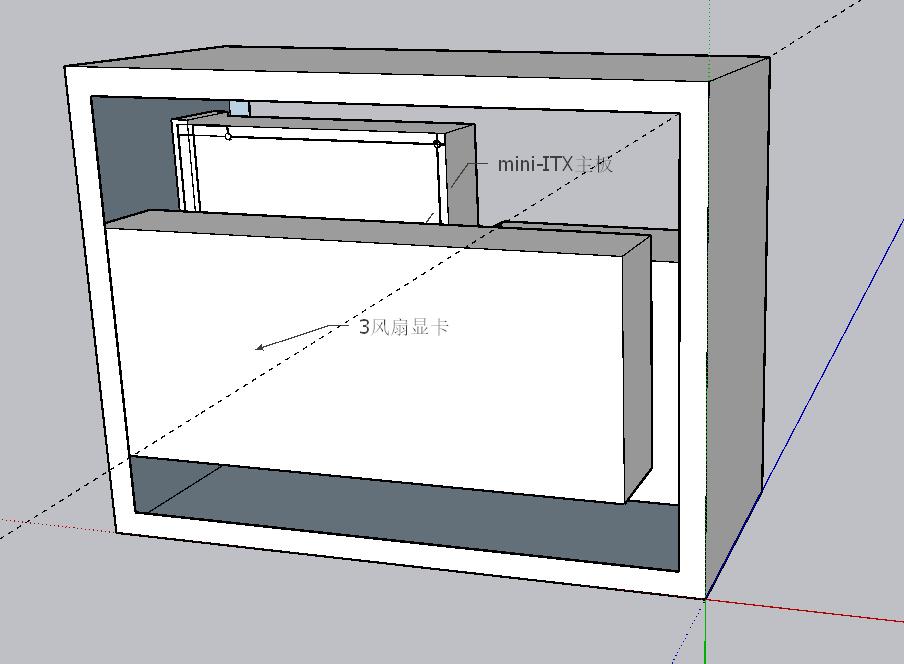

主板+显卡IO面板，图6

电源放在主板旁边空余的一侧，上图的右后部分。我模拟了一下，常规的A4 ITX机箱尺寸，电源甚至可以放入ATX的140x150x86mm标准电源。

这种机箱适合采用水冷，最好是上下各一个冷排，CPU和显卡全水冷。考虑到内部狭小的空间，一体式水冷可能比较困难，最好要上分体式水冷，所以mini-ITX主板配A4机箱是追求极致玩家的首选。

但是在ITX机箱上分体水冷，这对新手小白来说就太不友好了，折腾不说，成本也是个大问题。

如果采用风冷，你可以想象一下，显卡前侧进风，主板前侧进风，那么热量可能会堆积在显卡和主板的背部。如果显卡侧进风，主板出风，那么显卡可能会加热主板，反之就是主板加热显卡。

唯一看上去可行一点的方案是：显卡和主板风扇都出风，机箱顶部进风，一是负压，二是顶部开孔，这就造成了非常容易积灰，如果顶部开孔小了，或者加防尘网，那么这原本糟糕的风道，进风效率就大打折扣了。

如果在上述方案的基础上要增强散热，可以上下都加2把进风的风扇，解决掉负压问题，但是噪音就上去了，总之就是除了上两套分体水冷，其他方案都多少有些缺憾。

分离：主板与显卡水平并排放置

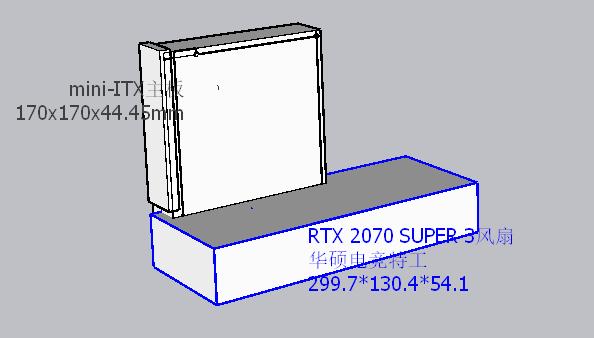

显卡和主板的位置关系：分离，图7

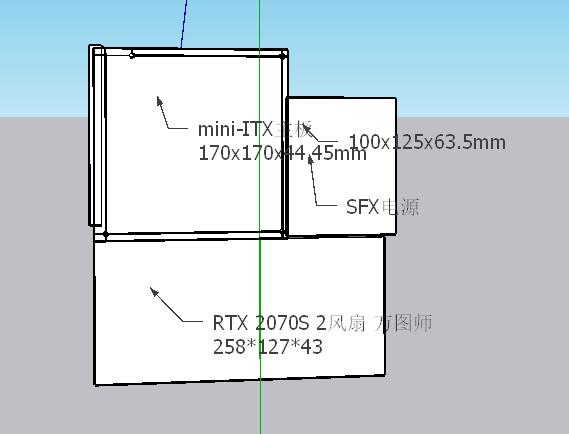

这种方式也可以兼容放置更小的SFX电源和双风扇甚至单风扇的主板。

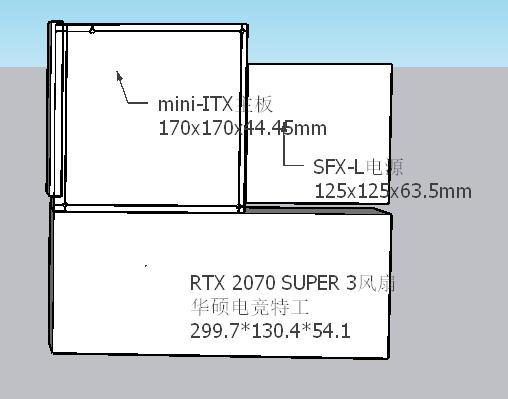

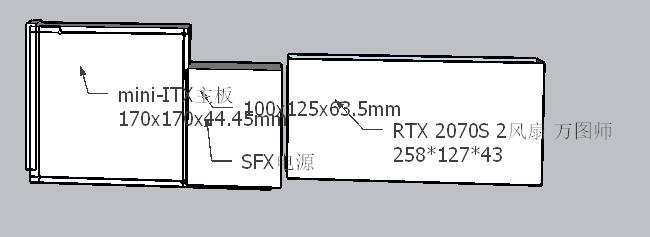

更小一点规格的类似放置方案，图8

当然分离放置还有如下这种奇葩的方案，但是空间利用率比较低，对长显卡不友好（整个机箱长度完全取决于显卡长度），需要牺牲性能上单风扇的卡。

分离放置的其他方案，图9

我觉得折腾ITX的意义就在于不牺牲性能。

如果要牺牲性能，那么买NUC，或者是笔记本会更好一点，一定更加小巧便携。

所以，只能兼容单风扇或者双风扇显卡的ITX在我眼中是没有那么大价值的。

方案选择

如果你决定要做DIY一套分体式水冷ITX机箱的，那么选择主板和显卡背靠背的方式是最合适的，也就是市面上大多数A4机箱的样子。

我最终选定图7所示的主板与显卡分离放置方案。

原因：

1、简单，分区清晰，安装方便

2、侧边进风，侧边出风，风冷友好，低成本不折腾
