开机显示usb device over current (电脑不开机usb接口全部失灵)

usbdeviceovercurrent怎么解决,开机显示usbdeviceovercurrent

意思是检测到设备过电流状态,系统将在15秒后关闭.

方案一:

将USB连接设备全部从主机上拔掉,看看是不是外接设备引起的情况,重新开机测试;然后逐个插上进行开机测试排查是哪个USB设备引起

usbdeviceovercurrent怎么解决,开机显示usbdeviceovercurrent

方案二:

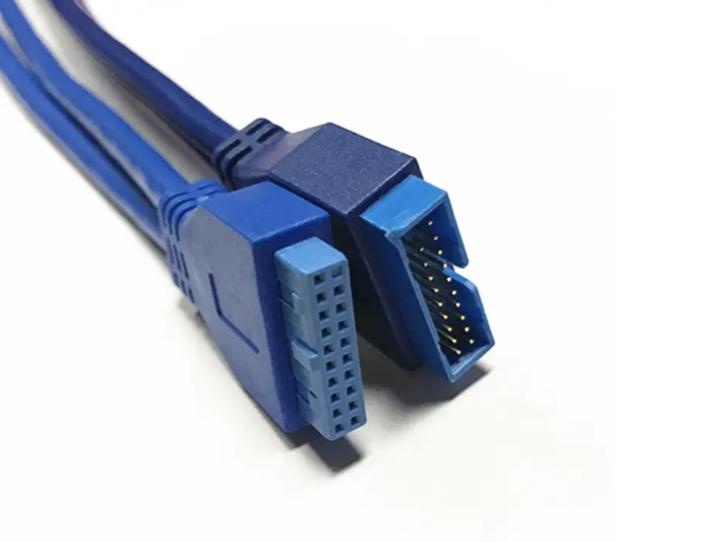

将前置USB 3.0连接线从主板上拔出,开机测试

usbdeviceovercurrent怎么解决,开机显示usbdeviceovercurrent

方案三:

将主板纽扣电池取下对主板进行放电,重新安装后测试

usbdeviceovercurrent怎么解决,开机显示usbdeviceovercurrent

方案四:

检测主板USB线路,USB电流保护通常跟USB供电5V有关,在USB接口附件通常会有5V供电保险,还有个USB电流检测分压电阻,一般一个8.2K ,还有一个电阻4.7K, 以上两种原件损坏都有可能导致USB过流

usbdeviceovercurrent怎么解决,开机显示usbdeviceovercurrent

USB 3.0也有保险跟分压电阻,维修跟USB有关的线路都要查

usbdeviceovercurrent怎么解决,开机显示usbdeviceovercurrent

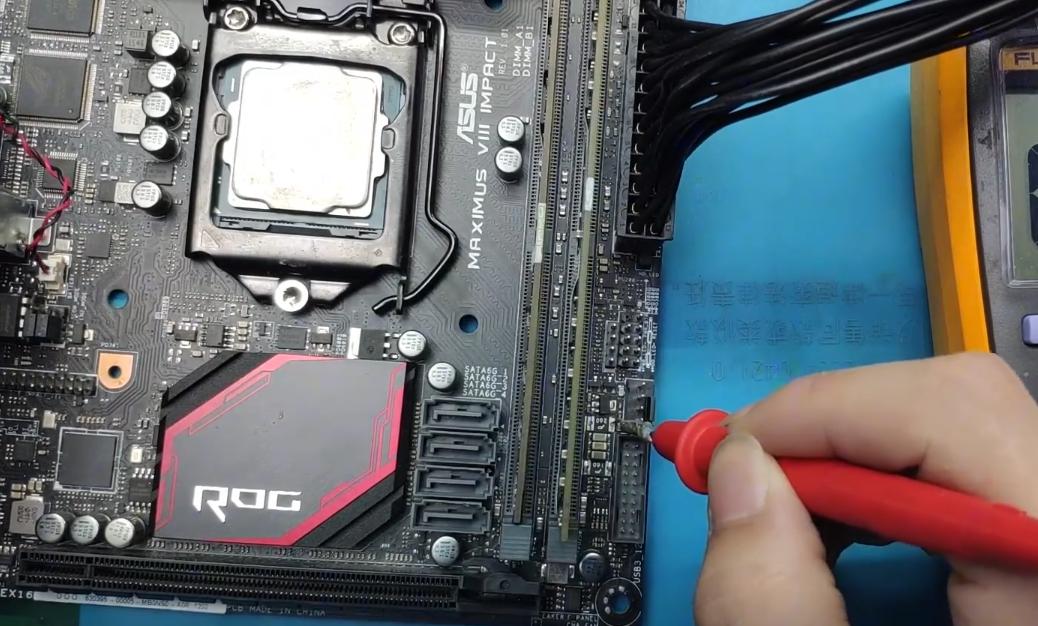

保险两端都有5V说明保险正常

usbdeviceovercurrent怎么解决,开机显示usbdeviceovercurrent

分压电阻一般在3V左右

usbdeviceovercurrent怎么解决,开机显示usbdeviceovercurrent

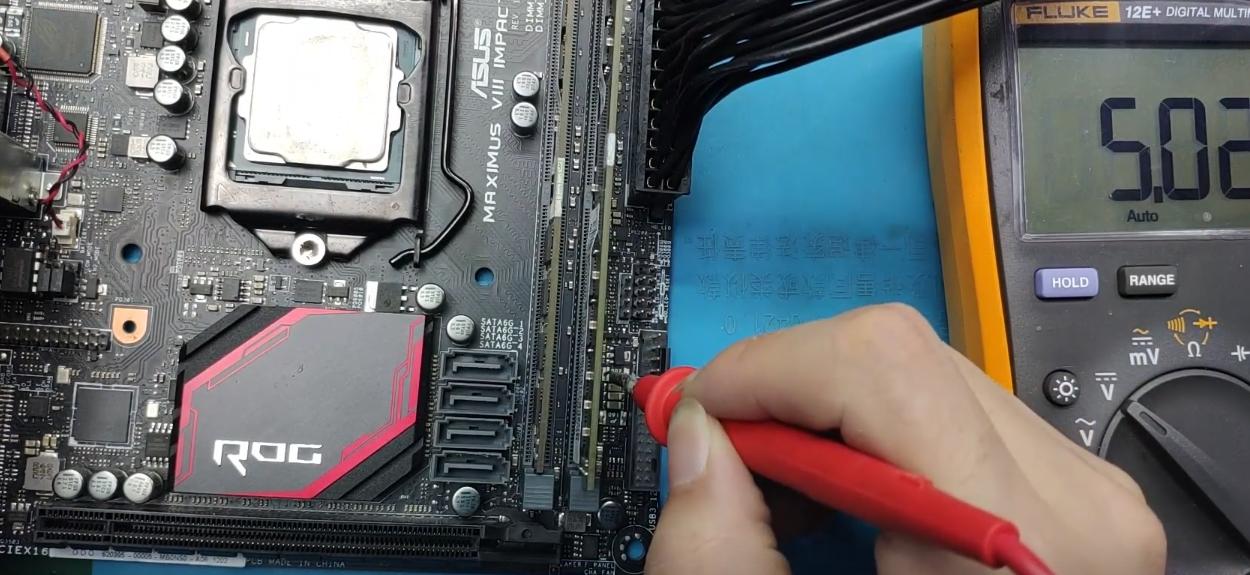

测量前置USB 3.0接口,一端0V ,另一端有5V ,那问题找到了,保险坏了

usbdeviceovercurrent怎么解决,开机显示usbdeviceovercurrent

usbdeviceovercurrent怎么解决,开机显示usbdeviceovercurrent

将保险去掉短接,问题解决
