通过学习，使读者熟悉泡沫灭火系统的实物组成，掌握泡沫灭火系统安装前泡沫液、系统组件、管件（管材）的检查方法和要求，掌握泡沫灭火系统各组件的安装和检测要求，掌握系统验收及维护管理方法和要求。
第一节 系统构成
1、按系统产生泡沫的倍数分类
2、按系统组件安装方式分类
第二节 泡沫液和系统组件（设备）现场检查
1、泡沫液的现场检验
2、系统组件现场检查
第三节 系统组件安装调试与检测验收
1、系统主要组件安装与技术检测
2、管网及管道安装与技术检测
3、系统冲洗、试压
4、系统调试
5、消防验收抽样检查及功能性测试
第四节 系统维护管理
1、系统巡查
2、系统检查与维护
3、系统常见故障分析及处理
1第一节 系统构成
考点 泡沫炮使用场所
泡沫炮系统作为主要灭火设施或辅助灭火设施适用于下列场所：
1）直径小于 18m 的非水溶性液体固定顶储罐。
2）围堰内的甲、乙、丙类液体流淌火灾。
3）甲、乙、丙类液体汽车槽车栈台或火车槽车栈台。
4）室外甲、乙、丙类液体流淌火灾。
5）飞机库。
2第二节 泡沫液和系统组件现场检查
考点1 泡沫液送检
1）需要送检的泡沫液类型。
①6%型低倍数泡沫液设计用量大于或等于 7.Ot。
②3%型低倍数泡沫液设计用量大于或等于 3.5t。
③60/0 蛋白型中倍数泡沫液最小储备量大于或等于 2.5t。
④6%合成型中倍数泡沫液最小储备量大于或等于 2.Ot。
⑤高倍数泡沫液最小储备量大于或等于 1.0t。
⑥合同文件规定的需要现场取样送检的泡沫液。
2）送检泡沫液主要对其发泡性能和灭火性能进行检测，检测内容主要包括发泡倍数、析液时间、灭火时间和抗烧时间。
3）系统组件的现场检查主要包括组件的外观质量检查、性能检查、强度和严密性检查等。
考点2 系统组件的强度和严密性检查内容及要求
1）需要达到的要求。强度和严密性试验要采用清水进行，强度试验压力为公称压力的 1.5 倍；严密性试验压力为公称压力的 1.1 倍。
2）检测方法：将阀门安装在试验管道上，有液流方向要求的阀门，试验管道要安装在阀门的进口，然后管道充满水，排净空气，用试压装置缓慢升压，待达到严密性试验压力后，在最短试验持续时间内，以阀瓣密封面不渗漏为合格；最后将压力升至强度试验压力，在最短试验持续时间内，以壳体填料无渗漏为合格。
3第三节 系统组件安装调试与检测验收
考点1 常压泡沫液储罐的安装
安装要求
1）现场制作的常压钢质泡沫液储罐，考虑到比例混合器要能从储罐内顺利吸人泡沫液，同时防止将储罐内的锈渣和沉淀物吸入管内堵塞管道，泡沫液管道出液口不能高于泡沫液储罐最低液面的 1m，泡沫液管道吸液口距泡沫液储罐底面不小于 0.15m，且最好做成喇叭口形。
2）现场制作的常压钢质泡沫液储罐需要进行严密性试验，试验压力为储罐装满水后的静压力，试验时间不能小于 30min，目测不能有渗漏。
3）现场制作的常压钢质泡沫液储罐内、外表面需要按设计要求进行防腐处理，防腐处理要在严密性试验合格后进行。
4）常压泡沫液储罐的安装方式要符合设计要求，当设计无要求时，要根据其形状按立式或臣 h 式安装在支架或支座上，支架要与基础固定，安装时不能损坏其储罐上的配管和附件。
5）常压钢质泡沫液储罐罐体与支座接触部位的防腐要符合设计要求，当设计无要求时，要按加强防腐层的做法施工。
考点2 泡沫管道的安装
安装要求
1）液下喷射泡沫喷射管的长度和泡沫喷射口的安装高度，要符合设计要求。当液下喷射一个喷射口设在储罐中心时，其泡沫喷射管要固定在支架上；当液下喷射和半液下喷射设有 2 个及 2 个以上喷射口，并沿罐周围均匀设置时，其间距偏差不能大于 100mm。
2）半固定式系统的泡沫管道，在防火堤外设置的高背压泡沫产生器快装接口要水平安装。
3）液下喷射泡沫管道上的防油品渗漏设施要安装在止回阀出口或泡沫喷射口处；半液下喷射泡沫管道上防油品渗漏的密封膜要安装在泡沫喷射装置的出口处；安装要按设计要求进行，且不能损坏密封膜。
考点3 管道的冲洗
1）冲洗要求：
①管道试压合格后，需要用清水冲洗，冲洗合格后，不能再进行影响管内清洁的其他施工。
②地上管道在试压、冲洗合格后要进行涂漆防腐。
2）检测方法：
采用最大设计流量进行冲洗，水流速度不低于 1.5m/s，以排出水色和透明度与人口水目测一致为合格。
考点4 泡沫系统验收
1）地下式消火栓顶部与井盖底面的距离不大于 0.4m，且不小于井盖半径。
2）水力驱动式高倍数泡沫产生器发泡倍数较低，一般为 200~800 倍；发泡量范围较小，一般为 40~ 400m³/min。
3）泡沫比例混合器（装置）的调试需要与系统喷泡沫试验同时进行，其混合比要符合设计要求。
4）固定式泡沫炮要进行喷水试验，其进口压力、射程、射高、仰俯角度、水平回转角度等指标要符合设计要求。
考点5 泡沫系统试验时间
1）喷射泡沫的时间不小于 1min；实测泡沫混合液的混合比和泡沫混合液的发泡倍数，及到达最不利点防护区或储罐的时间和湿式联用系统水与泡沫的转换时间，要符合设计要求。
2）高倍数泡沫灭火系统喷水试验完毕，将水放空后，以手动或自动控制的方式对防护区进行喷泡沫试验，喷射泡沫时间不小于30s。
4第四节 系统维护管理
考点1 系统检查与维护
系统月检要求系统月检主要包括以下内容：
1)对低、中、高倍数泡沫产生器，泡沫喷头，固定式泡沫炮，泡沫比例混合器（装置），泡沫液储罐进行外观检查，各部件要完好无损。
2)对固定式泡沫炮的回转机构、仰俯机构或电动操作机构进行检查，性能要达到标准的要求。
3)泡沫消火栓和阀门要能自由开启与关闭，不能有锈蚀。
4)压力表、管道过滤器、金属软管、管道及管件不能有损伤。
5)对遥控功能或自动控制设施及操纵机构进行检查，性能要符合设计要求。
6)对储罐上的低、中倍数泡沫混合液立管要清除锈渣。
7)动力源和电气设备工作状况要良好。
8)水源及水位指示装置要正常。
考点2 泡沫产生器无法发泡或发泡不正常
1）主要原因：泡沫产生器吸气口被异物堵塞；泡沫混合液不满足要求，如泡沫液失效，混合比不满足要求。
2）解决方法：加强对泡沫产生器的巡检，发现异物及时清理；加强对泡沫比例混合器（装置）和泡沫液的维护和检测。
5练习题
1、泡沫灭火系统的组件进入工地后，应对其进行现场检查。下列检查项目中，不属于泡沫产生器现场检查项目的是（ ）
A.严密性试验
B.表面保护涂层
C.机械性损伤
D.产品性能参数
参考答案：D
答案解析：系统组件的现场检查主要包括组件的外观质量检查、性能检查、强度和严密性检查等。
外观质量检查包括：①无变形及其他机械性损伤；②外露非机械加工表面保护涂层完好；③无保护涂层的机械加工面无锈蚀；④所有外露接口无损伤，堵、盖等保护物包封良好；⑤铭牌标记清晰、牢固；⑥消防泵运转灵活，无阻滞，无异常声音；⑦高倍数泡沫产生器用手转动叶轮灵活；⑧固定式泡沫炮的手动机构无卡阻现象。性能检查方法：一般情况下，检查市场准入制度要求的有效证明文件和产品出厂合格证。当组件需要复验时，按现行国家标准《泡沫灭火系统及部件通用技术条件》（GB 20031—2005） 等相关标准规定的试验方法进行试验。
2、某化工企业的立式甲醇储灌采用液上喷射低倍数泡沫灭火系统，某消防设施检测机构对该系统进行检，下列检测结果中，不符合现行国家消防技术标准要求的是（）
A.泡沫泵启动后3.1min泡沫产生器喷出泡沫
B.自动喷泡沫试验，喷射泡沫时间为1min
C.泡沫液选用水成膜泡沫液
D.泡沫混合液的发泡倍数为10倍
参考答案：C
答案解析：
选项A不超过5min正确。
选项B喷射泡沫时间不少于1min正确。低、中倍数泡沫灭火系统喷水试验完毕，将水放空后，进行喷泡沫试验；当为自动灭火系统时，应以自动控制的方式进行；
喷射泡沫的时间不应小于1min；实测泡沫混合液的混合比及泡沫混合液的发泡倍数及到达最不利点防护区或储罐的时间和湿式联用系统自喷水至喷泡沫的转换时间应符合设计要求。3.2.3水溶性甲、乙、丙类液体和其他对普通泡沫有破坏作用的甲、乙、丙类液体，以及用一套系统同时保护水溶性和非水溶性甲、乙、丙类液体的，必须选用抗溶泡沫液。甲醇为水溶性甲类液体，应选用抗溶水成膜泡沫液，选项C错误。发泡倍数低于20的灭火泡沫为低倍数，D正确。
3、某油库采用低倍数泡沫灭火系统。根据现行国家标准 《泡沫灭火系统及验收规范》GB50281，下列检查项目中，不属于每月检查一次的项目是（）
A.系统管道清洗
B.对储罐上的泡沫混合液立管清除锈渣
C.泡沫喷头外观检查
D.水源及水位指示装置检查
参考答案：A
答案解析：
教材P212，A项为半年检查内容。
4、下列情况中，泡沫液进场时不需要将泡沫送至检测单位检测的是（）
A.3%型低倍数泡沫液设计用量为4t
B.6%型低倍数泡沫液设计用量为4t
C.6%蛋白型中倍数泡沫液最小储备量为4t
D.6%合成型中倍数泡沫液最小储备量为4t
参考答案：B
答案解析：
3%型低倍数泡沫液设计用量为7T，6%型低倍数泡沫液设计用量为3.5t,6%蛋白型中倍数泡沫液最小储备量为2.5t。
5、泡沫产生器无法发泡或发泡不正常的原因不包括（）
A.泡沫产生器吸气口被异物堵塞
B.泡沫液长期腐蚀混合器致使锈死
C.泡沫液失效
D.泡沫混合比不满足要求
参考答案：B
答案解析：
比例混合器锈死的原因：泡沫液长期腐蚀混合器致使锈死。
版权声明：本文为优路消防工程师原创所有，转载请标明出处！

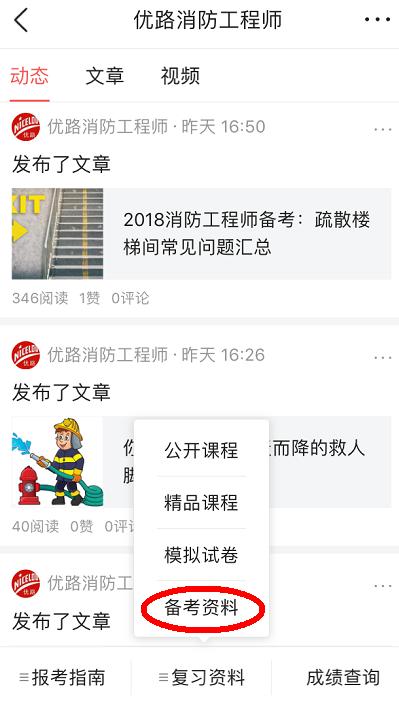

想了解更多消防工程师精彩内容可点击“优路消防工程师”头条号自定义菜单中的报考指南和复习资料哦~
