Solidworks输出DWG会有很多问题，如果没必要就别这么做，比如你只是想要打印图纸，Solidworks也可以直接打印，而且很方便，不需要转成DWG再打印，如果对方确实需要DWG格式的图纸，你只能转了。

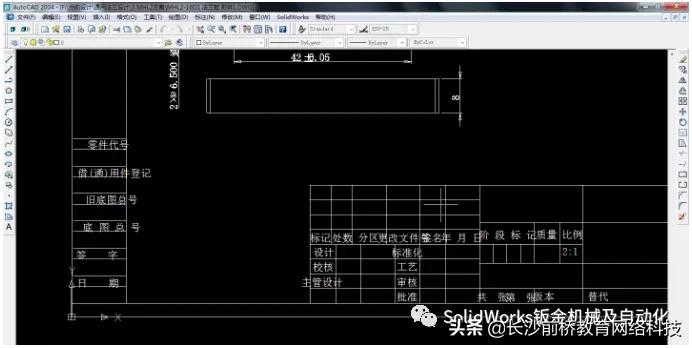

1 如下图所示，在Solidworks工程图中转换的DWG图纸，中文出现了乱码
2 解决方法：打开这个drawfortmap.txt文件（目录在C:\Program Files\SolidWorks Corp\SolidWorks\data下），该文件的格式为"目标字体 原字体 映射比例"，就是为了解决文字不匹配的问题的，但是里面找不到中文的字体映射。
3 在下面添加以下内容（直接复制粘贴即可）后面的比例差不多就行，一般比例为1:1，就是1，0.96也看不出来，注意不要添加太多，没必要。
仿宋 仿宋 0.96
黑体 黑体 0.96
华文仿宋 华文仿宋 0.96
华文行楷 华文行楷 0.96
华文楷体 华文楷体 0.96
华文宋体 华文宋体 0.96

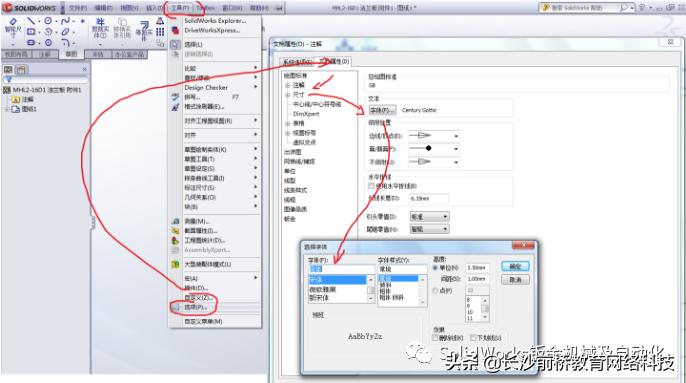

4 在你当前的这个工程图中，点击工具-选项-文档属性，把尺寸，注解，表格等等所有字体都改成宋体（也可以是仿宋，只要是上面添加的部分有）
5 将这个SLDDRW文件另存为DWG格式，输出之前点击选项，把字体改为TrueType字体。
6 最后一切显示正常了。
7 为了让以后所有的SLDDRW图转换DWG都不乱码，只要把SLDDRW的模板文件做这些设置即可，请注意你的SLDDRW的模板文件，如果是学生，做课程设计或者毕业设计，没人关心你的模板的，照抄就可以了，但是如果是公司，肯定有公司统一的图纸格式。如果你还不会使用模板文件，则参考"Solidworks工程图如何使用，替换图纸格式模板文件"先学会使用slddrt模板文件，否则，直接打开slddrt模板文件，按照第四步的操作把这个文档属性都改成宋体。
