动手是学习好电子技术的关键，今天我们来了解下电烙铁的使用及技巧，正确的掌握好电烙铁的使用，是动手制作好各种样品的关键。
一般可使用35 W的内热式电烙铁电烙铁，在X 宝上有那种直接接220V 市电的，本身不带防静电功能，性价比高。可动手用一根导线去外皮一头圈绕在烙铁头的金属壳上，一头去皮接到在地上，经实测使用可很好的改制成防静电烙铁。这种方式又简单又实惠。
首次使用时，先给烙铁头挂锡。挂锡的方法很简单，通电以后，待烙铁头温度升到一定程度时，将焊锡放在烙铁头上溶化，使烙铁头端面挂上一层锡。挂锡后的烙铁头，随时都可以用来焊接。
电烙铁的使用方法
1、准备工具 电烙铁 焊锡丝 松香（一般五金店都可以买到）
2、新买的电烙铁先挂锡， 插上电小心烫手温度是很高的
3、然后焊在需要焊接的元器件上面 注意速度要快 一般元件焊接时间在1~3秒内完成。否则温度过高容易烧毁元器件
4、电烙铁不用的时候 把烙铁头上面点上焊锡 （防止烙铁干烧），然后断电待下次使用。
5、助焊剂尽量使用松香 因为焊锡膏会有点腐蚀性
使用电烙铁的注意事项
1. 焊接前，应将元件引脚截去多余部分后先表面上锡。若元件表面被氧化不易上锡，可以使用细砂纸或小刀将引线表面清理干净，用烙铁头沾适量松香芯焊锡给引线挂锡。如果还不能挂上锡，可将元件引线放在松香块上，再用烙铁头轻轻接触引线，同时转动引线，使引线表面都可以均匀挂锡。每根引线的挂锡时间不宜太长，一般以2~3秒为宜，以免烫坏元件内部，特别使给二极管、三极管引脚挂锡时，最好使用金属镊子夹住引线靠管壳的部分，借以传走一部分热量。另外，各种元件的引脚不要截得太短，否则既不利于散热，又不便于焊接。
2.焊接时，把挂好锡的元件引脚置于待焊接位置，如印刷板的焊盘孔中或者各种接头、插座和开关得焊片小孔中，用沾有适量锡得烙铁头在焊接部位停留3秒钟左右，待电烙铁拿走后，焊接处形成一个光滑的焊点。为了保证焊接得质量，最好在焊接元件引线得位置事先也挂上锡。焊接时要确保引线位置不变动，否则极易产生虚焊。烙铁头停留得时间不宜过长，过长会烫坏元件，过短会因焊接溶化不充分而造成假焊。
3.焊接完后，要仔细观察焊点形状和外表。焊点应呈半球状且高度略小于半径，不应该太鼓或者太扁，外表应该光滑均匀，没有明显得气孔或凹陷，否则都容易造成虚焊或者假焊。在一个焊点同时焊接几个元件的引线时，更加要应该注意焊点的质量。
烙铁焊接步骤
焊接操作的基本步骤

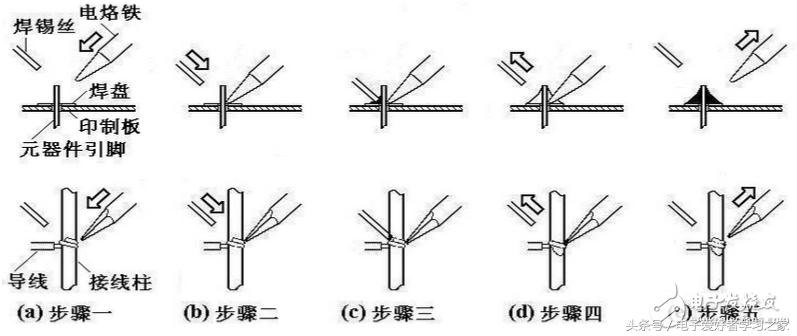

烙铁的焊接示意图
步骤一：准备施焊左手拿焊丝，右手握烙铁，进入备焊状态。要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
步骤二：加热焊件烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。导线与接线柱、元器件引线与焊盘要同时均匀受热。
步骤三：送入焊丝焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。注意：不要把焊锡丝送到烙铁头上
步骤四：移开焊丝当焊丝熔化一定量后，立即向左上45°方向移开焊丝。
步骤五：移开烙铁焊锡浸润焊盘和焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。从第三步开始到第五步结束，时间大约也是1至2s。
手工焊接操作的注意事项
1、保持烙铁头的清洁、保养焊接时，烙铁头长期处于高温状态，很容易氧化并沾上一层黑色杂质。因此，要注意用湿海绵随时擦拭烙铁头，在长时间未使用时应在烙铁头上加上锡，防止烙铁头氧化，造成无法粘锡。
2、靠增加接触面积来加快传热加热时，应该让焊件上需要焊锡浸润的各部分均匀受热，而不是仅仅加热焊件的一部分，更不要采用烙铁对焊件增加压力的办法。
3、烙铁撤离有讲究烙铁的撤离要及时，而且撤离时的角度和方向与焊点的形成有关。
4、在焊锡凝固之前不能动切勿使焊件移动或受到振动，否则极易造成焊点结构疏松或虚焊。
5、焊锡用量要适中锡丝，内部已经装有由松香和活化剂制成的助焊剂。
6、助焊剂用量要适中过量使用松香焊剂，焊接以后势必需要擦除多余的焊剂，并且延长了加热时间，降低了工作效率。当加热时间不足时，又容易形成“夹渣”的缺陷。
7、不要使用烙铁头作为运送焊锡的工具（带锡焊）有人习惯使用烙铁头作为运送焊锡的工具进行焊接，结果造成焊料的氧化。因为烙铁尖的温度一般都在300℃以上，焊锡丝中的助焊剂在高温时容易分解失效，焊锡也处于过热的低质量状态。
