今天一早ﾉ☀刚到公司，同事就急呼呼的跑过来说反应釜料温不够，让去看看。

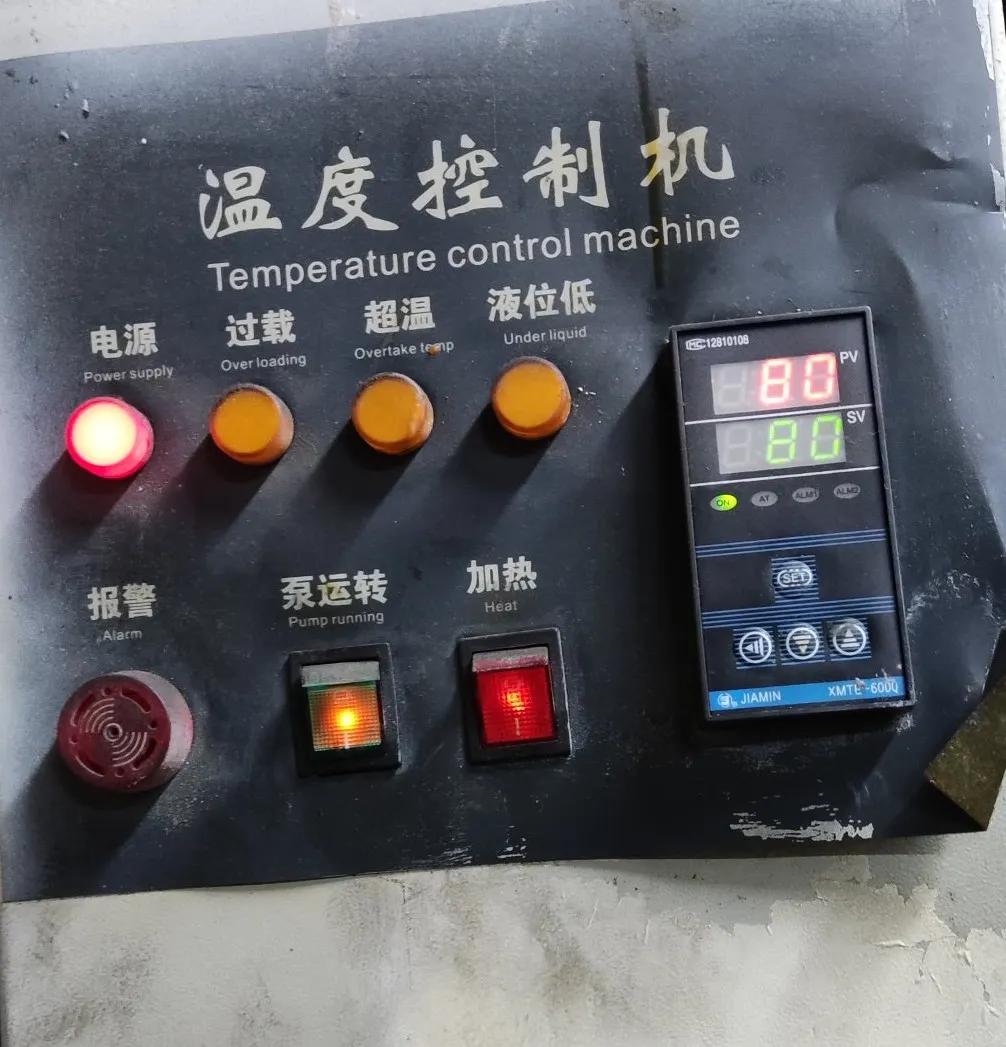

到达现场后发现控制反应釜温度的模温机设置温度80实际只有36度，打开模温机柜门

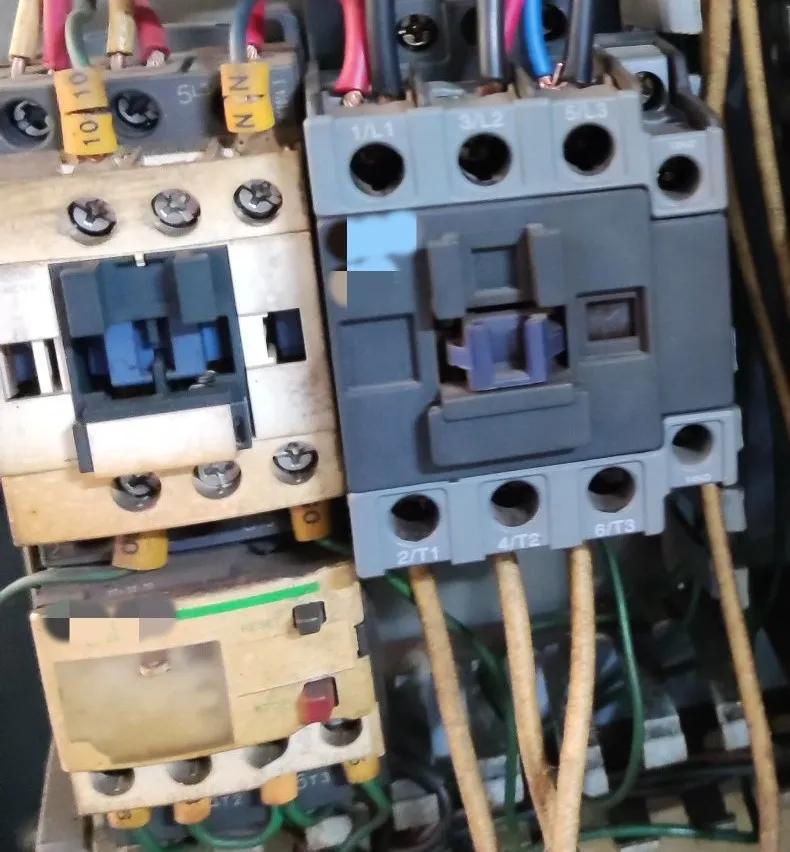

控制加热的接触器不吸合

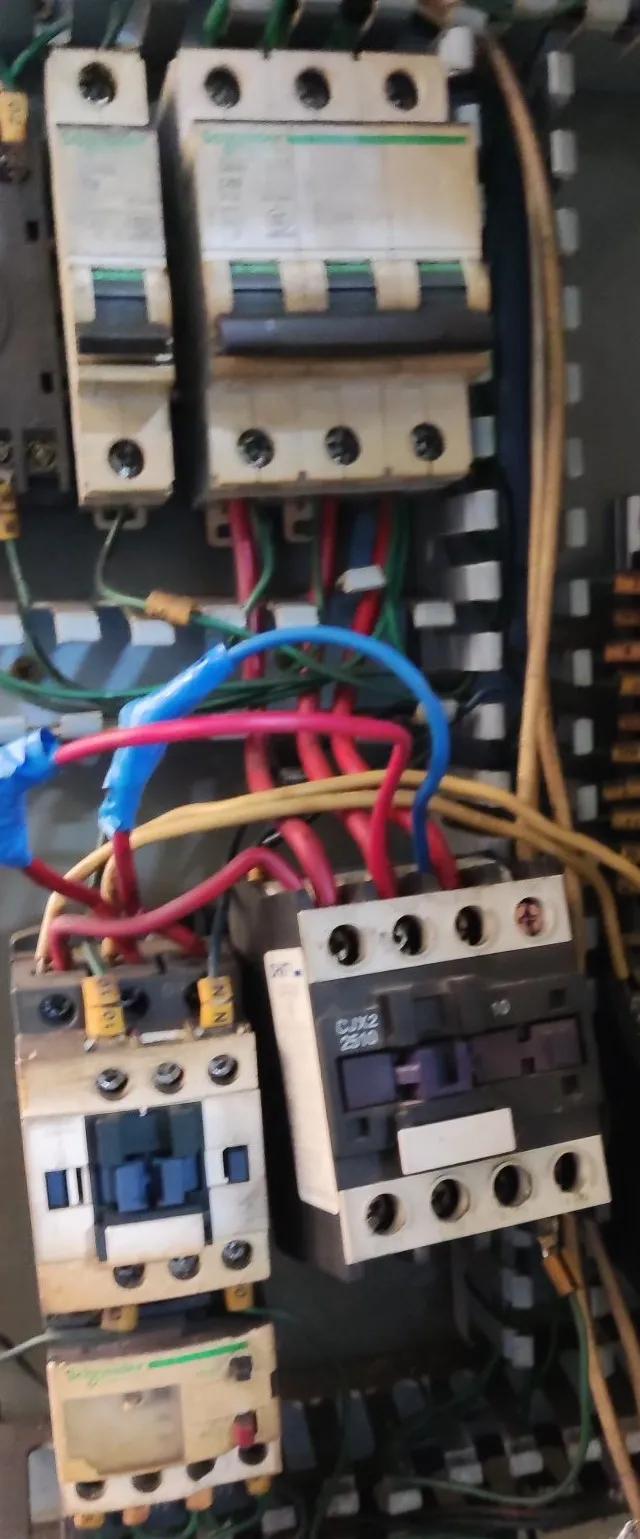

这是一个非常经典的温度控制电路，主回路用一个空气开关连接两个接触器，一个控制加热，另一个下端连接热继电器控制油泵。
控制回路电源用一个C6的空气开关当电源，然后用温控仪控制加热接触器的吸合和断开
温控仪背面
温控仪接线图如下
温控仪接线图
9号和10号接供电，7号和8号接热电偶的负极和正极，14号和15号是常开，控制接触器！
电气原理图大体如下
电气原理图漏了一个报警回路
通过分析发现控制加热的接触器KM2不吸合的主要与开关SA2，温控常开触点14和15，KM1的常开有关，还有接触器本身线圈有关，按照由近及远的原则先查接触器自身问题，结果用万用表一侧线圈电阻无穷大，接触器线圈烧坏了，故障很好找，检查电路电压也正常，可能就是时间长了，衔铁间隙太大，线圈烧坏了，更换新的。
更换了一个配件
没有一样的，换了一个NXC-32的,故障消除，加热正常
维修结束！
2023年2月28日
