Proe的调色板里自带四种草绘，分别是多边形、轮廓、形状、星形。这些草绘有时不能满足我们的需求，这时可以通过添加新的草绘文件从而达到自定义的目的。Proe的调色板文件保存在text目录的sketcher_palette目录里，我们可以通过在sketcher_palette新建一个文件夹保存将我们常用的并且复杂的草绘图形，方便我们下次调用。接下来介绍调色板的自定义方法。

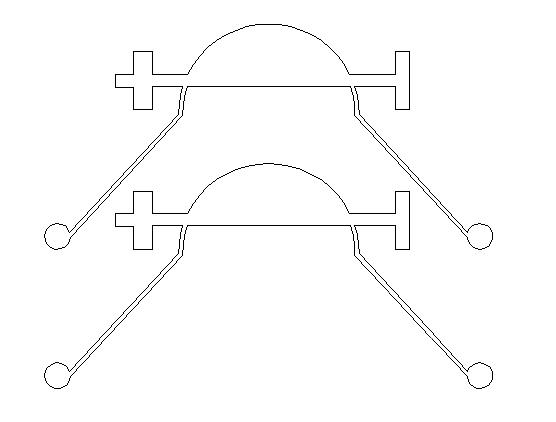

以下图为例。
方法：
1.将上面的AUTO CAD图形转为Dxf格式。（也可以直接在Proe草绘里绘制常用的图形）

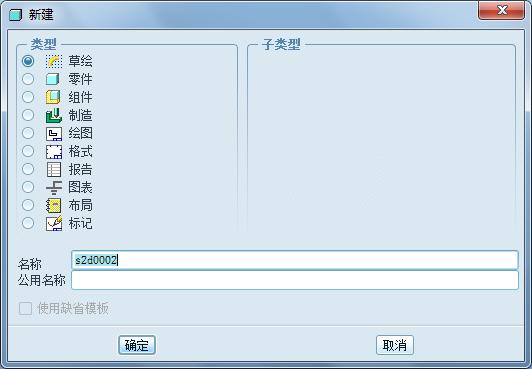

2.在Proe中新建一个草绘文件，将Dxf导入进来。方法参考：上次发的文章-如何将CAD导入Proe。

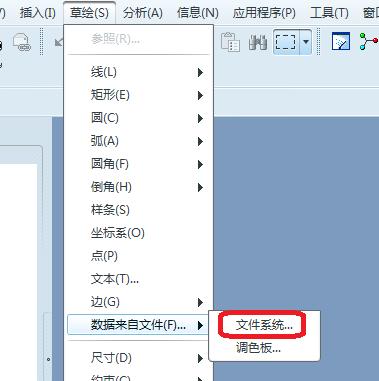

3.在草绘模式下，点击【草绘】-【数据来自文件】-【文件系统】，添加Dxf文件。

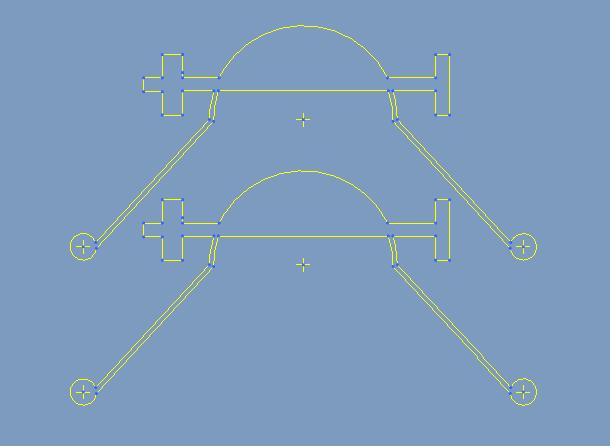

4.选择模型空间。

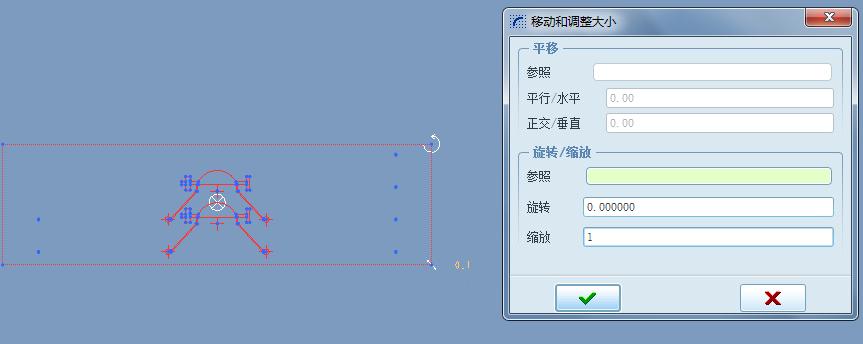

设置缩放大小，比例设为1。

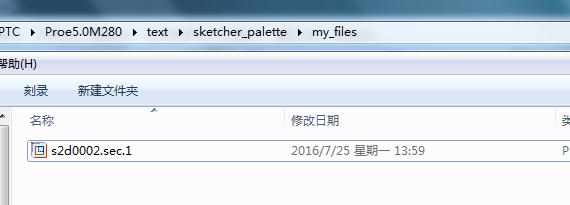

5.将草绘保存到text目录的sketcher_palette目录里。可以在sketcher_palette目录新建一个my_files文件夹，将草绘保存到里面。

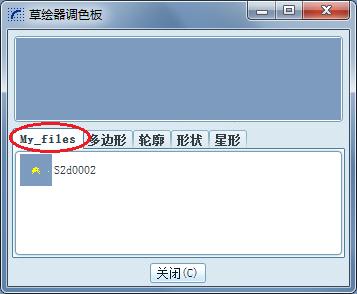

6.打开调色板即可看到我们添加的文件。
