PKPM结构软件2023版（21规范V1.4）对于施工图模块进行了重构，重构后的施工图成图质量高，大大减少了设计师的工作量。
新版的梁施工图通过提供丰富的选筋参数，考虑施工图绘制中的各类构造要求，达到选筋效果的大幅提高。对于用户使用施工图软件，合理设置选筋参数是生成高质量施工图的第一步。
本文针对设计师使用过程中的反馈，总结了20个梁施工图相关常见问题，帮助设计师更好的使用PKPM施工图模块。
往期回顾：PKPM梁施工图常见问题解析（上）
问
题
一
纵筋的级差软件可以控制吗？
A： 可以控制纵筋级差，可以通过在“纵筋参数”中的“控制受拉连接钢筋级差不超过几级”来控制。
问
题
二
箍筋加密区为何出现150的间距？
A： 根据《混通规》4.4.8-2条，对于三四级抗震的结构，当纵筋直径≥20且梁高≥600时，箍筋加密区间距可取150。
问
题
三
梁计算结果中没有扭筋计算值，为何配置了扭筋？
A： 检查是否勾选了参数“边梁设置抗扭腰筋”，当勾选此项后无论边梁是否有扭筋计算值，程序都会在边梁中配置抗扭腰筋。如不需要可取消勾选此项。
问
题
四
梁施工可以根据计算值推荐合理配筋吗？
A： 梁双击修改梁配筋，软件会自动弹出推荐选筋对话框，智能选筋，快速修改；修改集中标注中的通长纵筋直径，还有“联动调整关联位置”的功能，修改连续梁所有跨支座位置根据所选的直径进行选筋。
问
题
五
梁施工图中黄色的“⚠️”是什么意思？
A： 软件中修改配筋后会实时校审强条并醒目提醒，方便校核重新修改。
问
题
六
梁施工图中可以分区域出图吗？比如主楼和地库分区域出图？

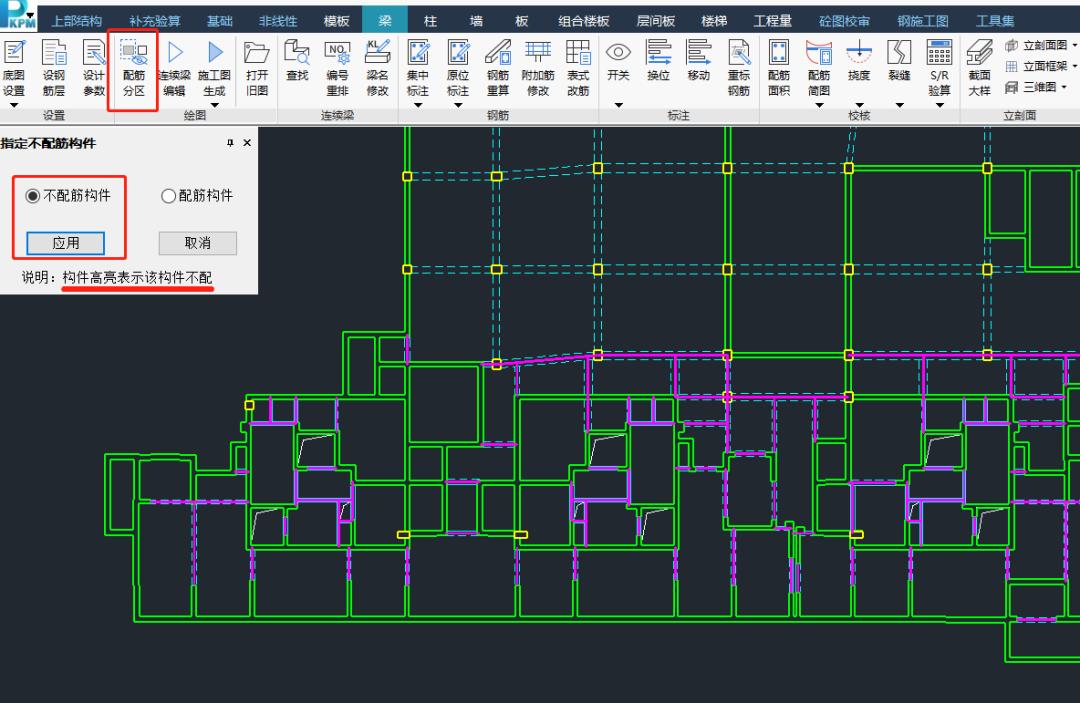

A： 为满足用户实际工程中局部不出图的需求，程序现新增“配筋分区”功能，仅需在生成图纸前增加一步简单的交互即可获得想要的图面效果。
问
题
七
梁施工图中的纵筋（箍筋）配筋值为什么不满足satwe计算结果？
A： 梁施工图采用的配筋简图与satwe配筋简图不完全一致，施工图模块的计配筋简图是以梁跨为单位输出，在satwe的基础上考虑了配筋构造要求，因此梁计算结果应以施工图模块的配筋简图为准。施工图模块配筋简图可在“批量出图”中导出。
问
题
八
层间梁和楼层梁的配筋重叠在一块，能否分开显示？
A： （1）程序默认自动考虑层间梁与楼面梁的区分显示，淡色标注是层间梁，原位标注会与楼面梁自动避让。（2）如果想要分开显示，可以打开标注开关，选择需要隐藏的标注（选择隐藏层间梁或非层间梁）。
|
|
问
题
九
梁裂缝图中CC代表什么意思？
A： 代表该梁由裂缝控制选筋。
问
题
十
梁施工图中做了配筋修改，可以统计修改后的钢筋量吗？
A： 软件可以提供钢筋量实时统计功能，方便实时掌握项目的经济指标。
