现在网上有很多点阵书写屏，突然心血来潮也想做一个玩玩，做个简单的，能实现功能就行。
硬件基本上用的是51开发板上的，stc的单片机，光笔用的是光敏电阻，其实最好用光敏二级管和光敏三极管，
可惜手头上没有。光敏电阻的缺点就是响应时间在ms级太慢了，光敏三级管可以达到us级。
用光敏电阻大的点阵书写屏做不了，先做个8*8的玩玩。红绿双色点阵屏，可以简单组成三种颜色。
点阵书写屏最重要的就是读取光笔的坐标，有了它你就玩花样了。
读取方式很多，大部分是用定时扫描。我的比较简单就直接用类似矩阵按键那样的扫描方式，逐行逐列扫描。
话不多说，看图：

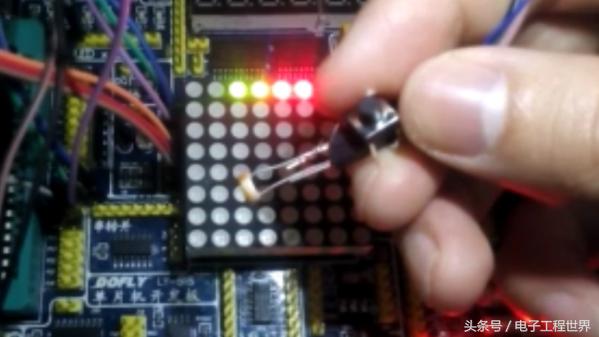

光敏电阻遇到光电阻会减小，我就把它串联一个电阻，然后单片机读取这个电阻的电压，
3.5v以上的电压单片机就会认为是1，电路图很简单的。
如果不书写时，扫描最好不要进行，所以我后来装了个按键

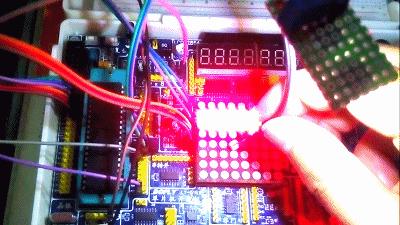

经过不断的改进调延时，最后做出一个简单版点阵书写屏。

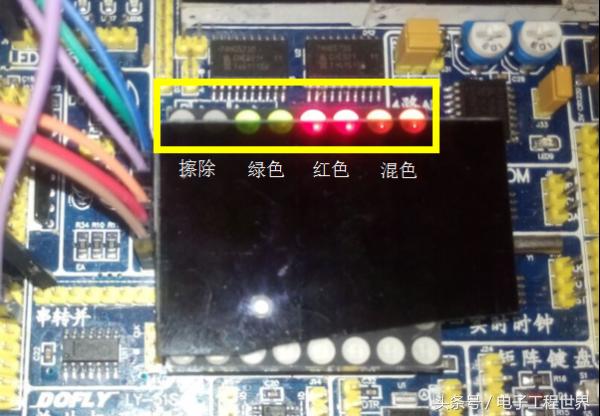

它有颜色选择：绿色、红色、混色（绿色和红色），还有擦除功能。

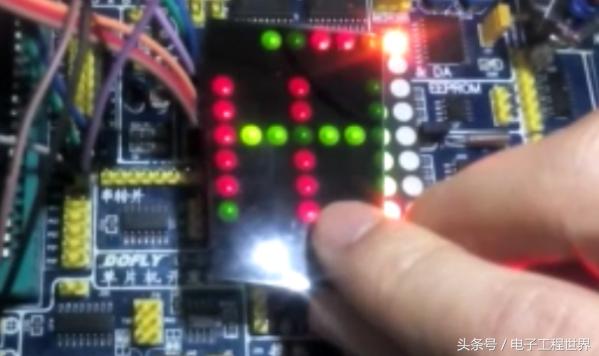

看看书写的效果，手机拍摄效果太差，只能用亚克力板挡掉一些光线。
