文/诗书则智
编辑/诗书则智
前言

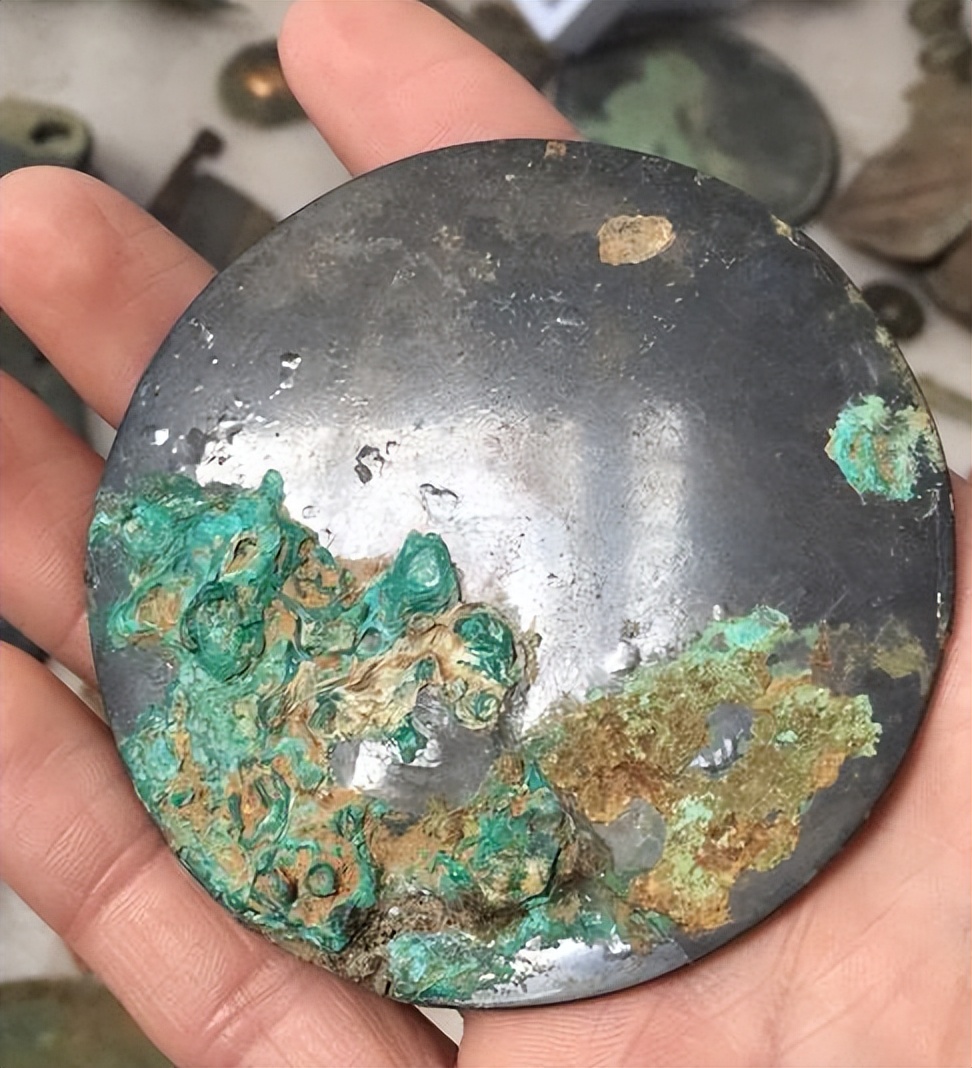

张家界市博物馆藏的“漆古”铜镜，外表光洁乌黑，经过检验，其上镀了一层氧化锡，能有效地防止大气中的有毒气体侵入，并能很好地抗腐蚀性。由于每个“漆古”的镜子都具有共同特点和不同特点，所以在保存和修缮工艺上，表面上是一样的，实际上却是不同的。“漆古”镜片的各种破损，就是镜片之间差异的表现，所以，它们的保护和修补流程并不相同，需要根据镜片特性进行相应调节和修补。
张家界市博物馆收藏的“漆古”镜子，由于受到当时技术和材质制约，大部分都被封闭在了收藏室里，只有极少数破损比较厉害的镜子被抢救出来，进行了加固和抢救。几十年过去，由于受到环境因素的作用，这些被强化过的镜子的保存状态并不令人满意，除了修补材料的衰老之外，其本身也渐渐出现病变，“病情”更趋严重，给后期的修补工作增加了困难。
“漆古”铜镜表面如漆，如玻璃，这就决定了它的保护修复方式与常见锈蚀青铜器不同，保护修复难度亦有别之。
再加上“漆古”镜片的稀缺性，导致目前对这一类型镜片的保护与修补技术的相关研究甚少，精湛的修补技术也只有极少数的前辈修理工才能熟练运用，因此，这一领域的知识和技术受到了极大的限制，而后来者更是望尘莫及。
因此对“漆古”镜片以及其它种类的*物文**进行保护与修补技术的研究和归纳，将其整理整理成一篇论文，可以打开我们对传统修补技术的学习与继承之路；使我们不再局限于口头上的师徒关系，也有利于我们在传统修补技术的基础上发现和开发新的修补技术。
完整型“漆古”铜镜的保护修复

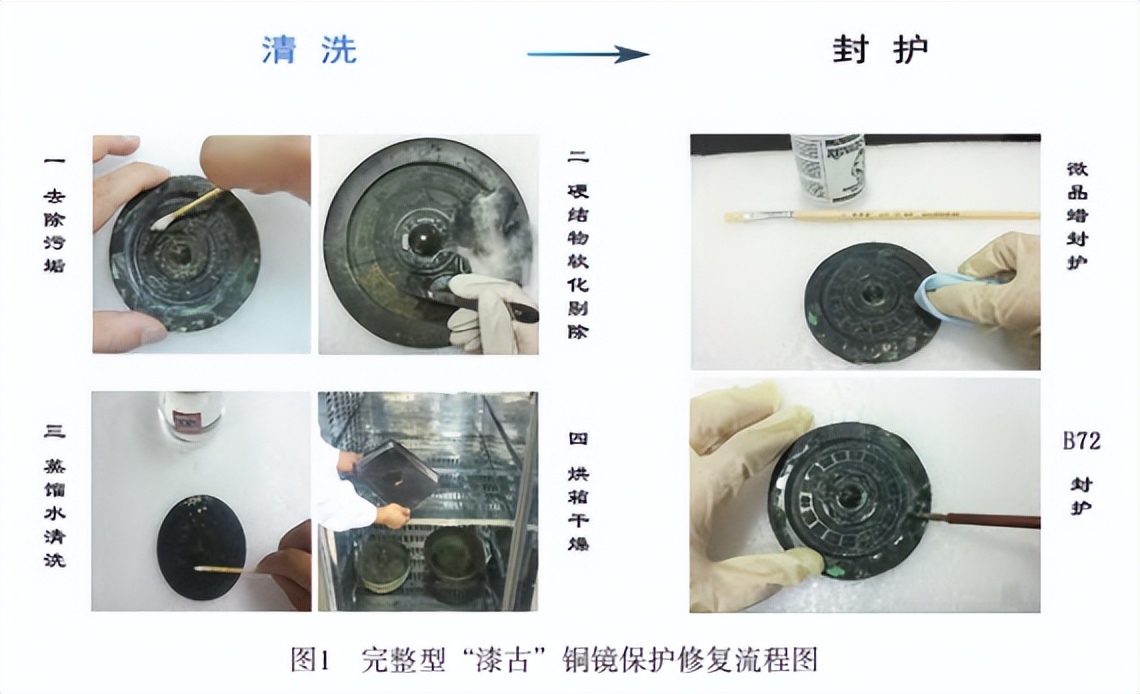

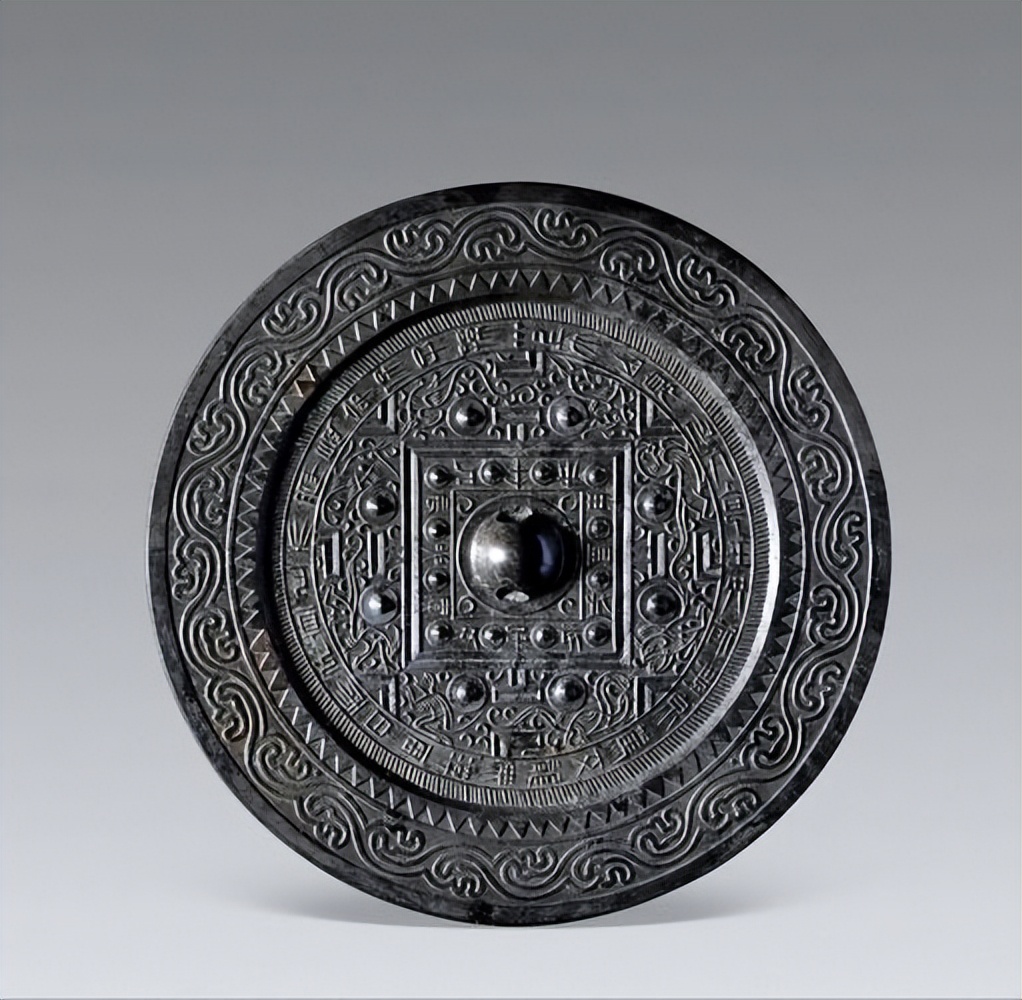

与其它三种镜片相比，完好的“漆古”镜片的保护与修补技术虽然较为简便，但在整个“漆古”镜片的保护与修补过程中，它是不可缺少的，也是必须遵循的一条技术路线。（图1）

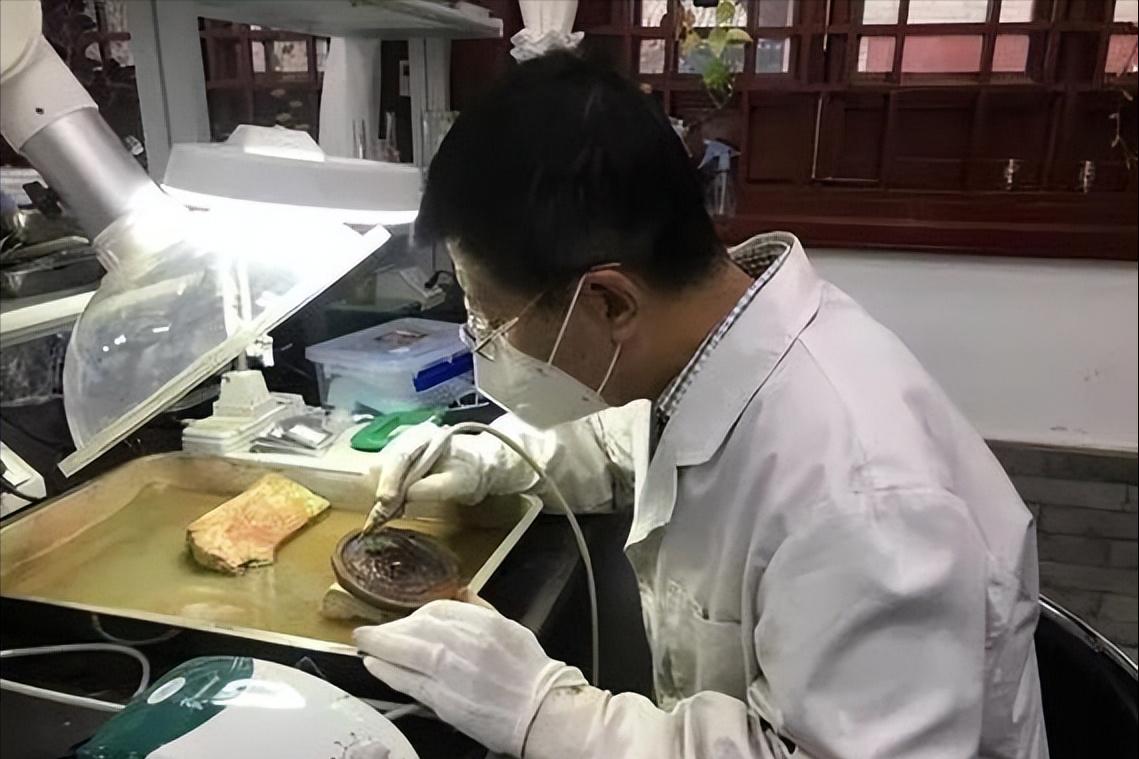

“漆古”铜镜上通常有泥渍，硬块等物附着在镜子上，所以需要对特定地方进行清理。对于粘着的土壤污渍和硬结物，可以分成两类，采用不同工艺处理。 一般附着物。 通常这种粘连比较软，比较容易去除， 可用棉花签沾上50%的乙醇进行清洁。

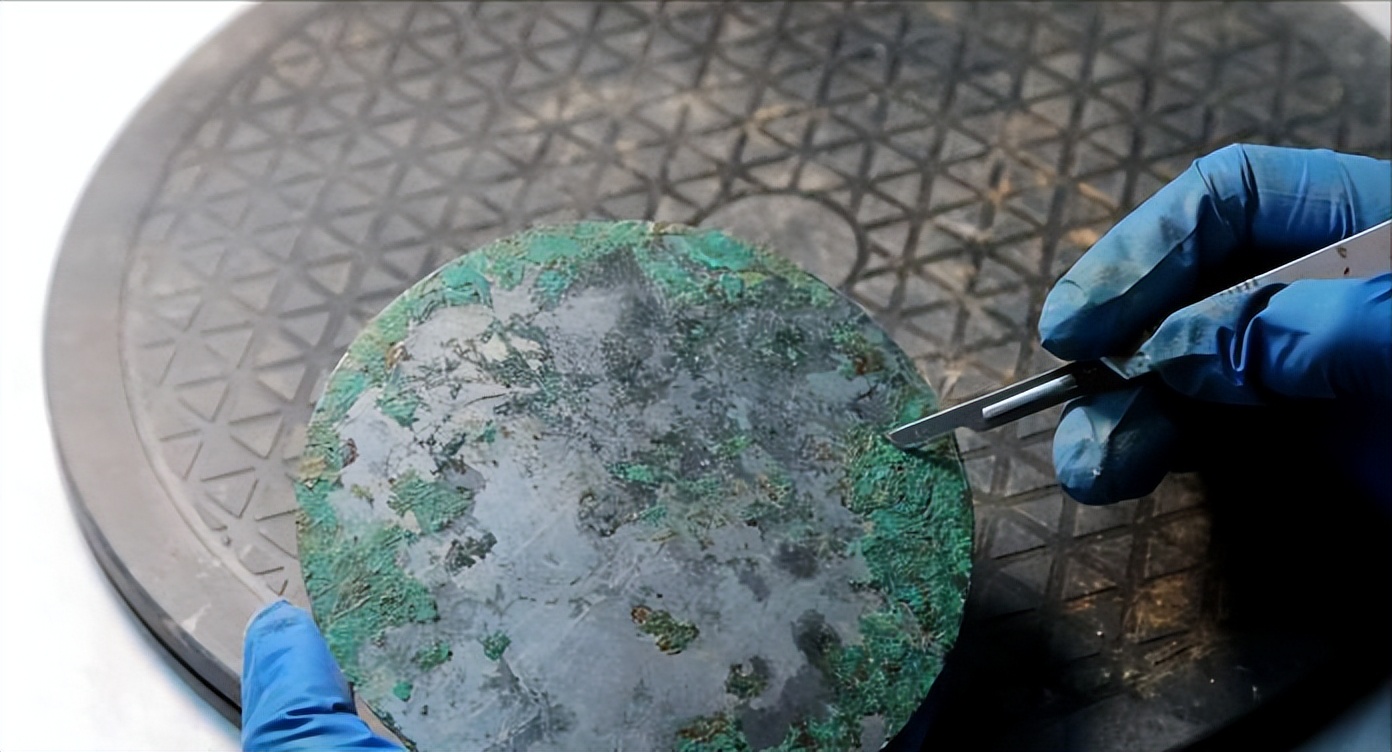

质地偏硬的附着物，是指不能用棉花棒去除的硬度较高的粘连。 可用去油脂的棉花，涂抹在附着的物体上，如果整个镜子都被附着物体所遮盖，则可用整个浸没的方法。当附着在上面的东西变得柔软时，可以用毛刷，竹签或者解剖刀来去除。要注意，在运用解剖刀时，要把握好力量的大小，避免刀刃割破铜镜的表面。
其次，由于“漆古”镜子的棱角和缺口的棱角构造松散，容易脱落，所以，在清洁的过程中，要注意双手的力量，以免力量太大而使棱角脱落或损坏镜子。
先将整个镜子清洁完毕，然后用棉签沾了蒸馏水，重复清洁镜子的表面。检查镜子的表面有没有被擦得很干净，确定没有问题后，用炉子烘干。
“漆古”镜面上的氧化锡涂层抗腐蚀能力强，若“漆古”镜面较完整，可用微晶石蜡包覆其表面。其制作过程是：用一块柔软的布沾上少量的微晶蜡油，在镜子的表面涂上一层蜡油。此外，通常还将具有3%稀薄浓度的丙烯酸酯（以下简称为B72）溶液用于封闭铜镜的表面。
用软毛刷在器物表面涂刷适量经稀释的B72溶液，在进行涂刷的时候要注意对溶液用量进行控制；当发生过剩或者流动的时候，可以用棉签沾取醋酸乙酯去除多余的液体，同时要注意在涂刷之后表面眩光的强弱度。
上述就是保存完好的“漆古”铜镜的修补方法。在上述研究的基础上，还可以针对不同损伤程度，添加其它相关的防护与修补技术。

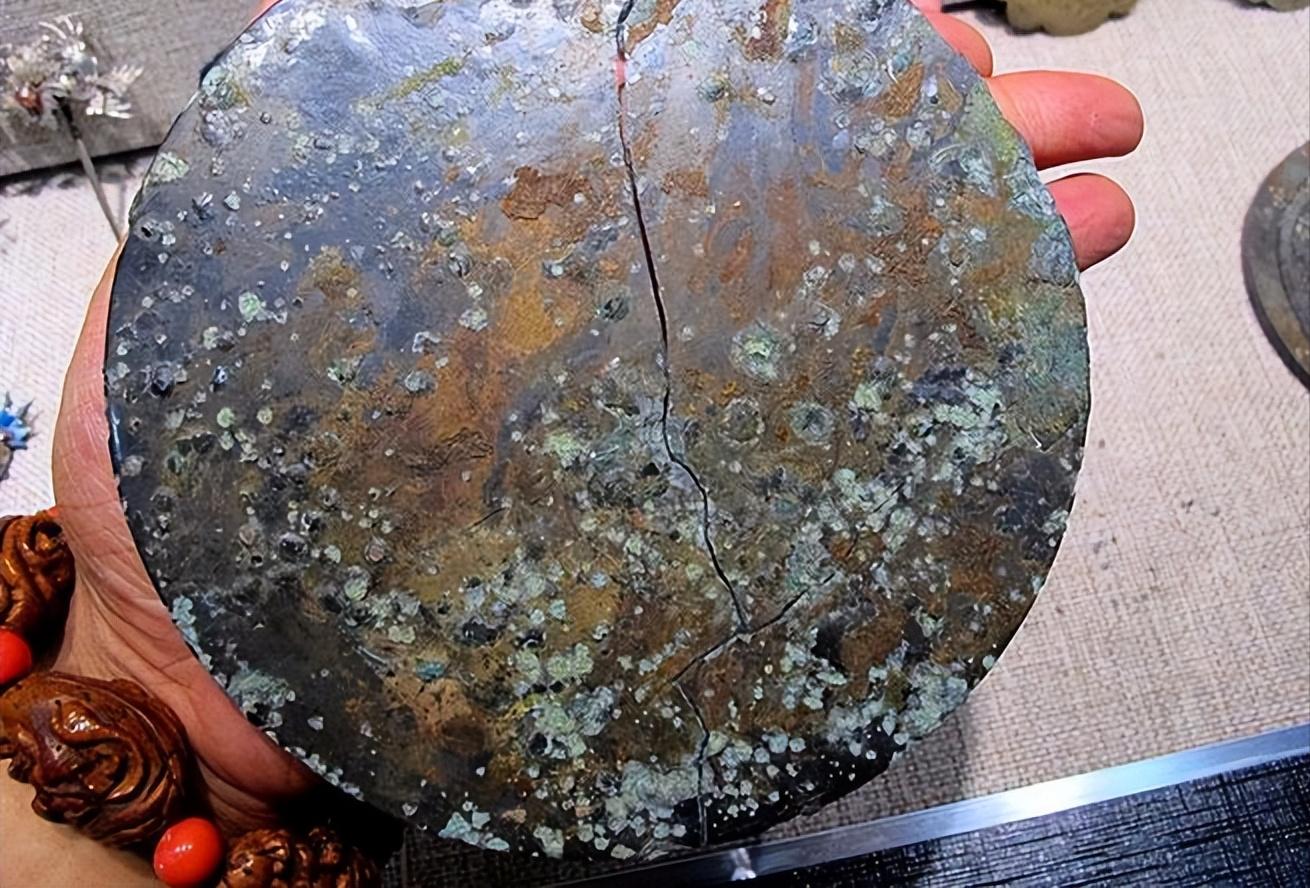

断裂型“漆古”铜镜的保护修复

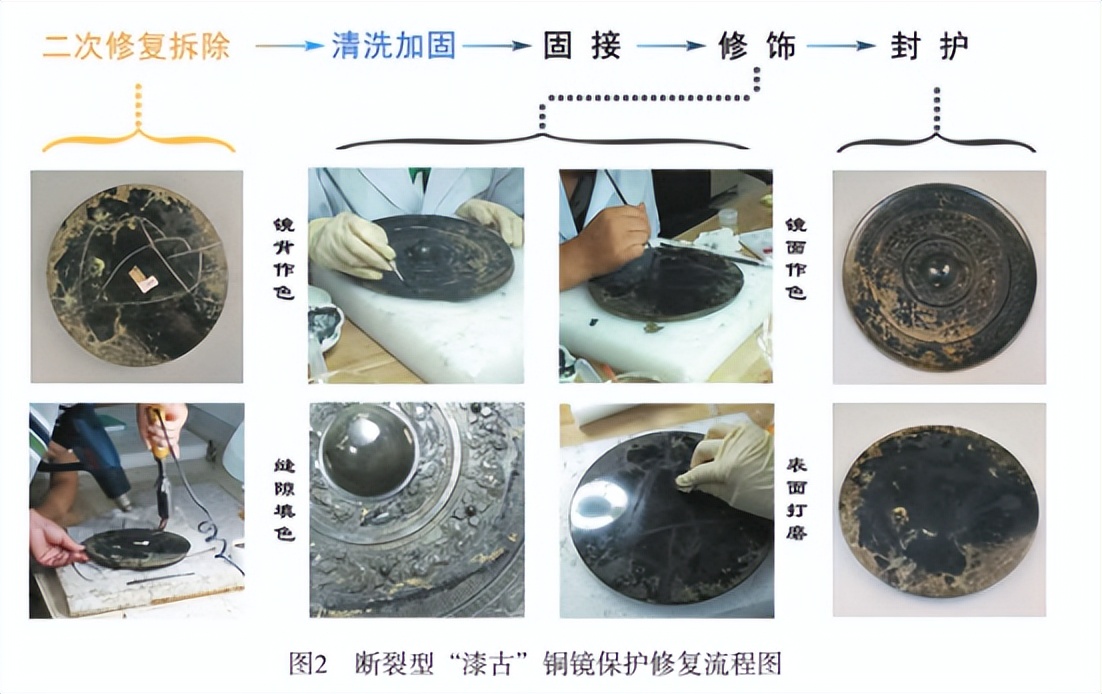

张家界市所收藏的破损“漆古”镜子主要有两种类型： 一种是从发掘到现在没有进行过任何保存和修缮工作的镜子；二是经过修复的铜镜。 后者在早期虽有修补，但修补技术较差，修补材质老化，需要二次修补。对这种类型的镜子应采取以下几种防护与修补方法。（图2）
对于修复后的镜子，在综合考量修复时间、材质老化以及美感等诸多因素后，最后做出了将这种镜子原有修复材料拆下，再进行修复的决策。需要二次修补的镜子，按照原来的胶接材质分为三种，以下就是对原来的修补材质的具体拆卸办法。
锡焊接的铜镜。 介绍了一种利用电烙铁对茬口进行加热焊接的方法，使茬口的锡熔化，使茬口脱落的方法。胶黏拼接的铜镜。用热风枪对胶水进行高温处理，等胶水变软后，用解剖刀刮平。镜面黏贴牛皮纸，并在牛皮纸和镜子上贴上一张黑布。用50%的乙醇将镜子浸没，等镜子内的牛皮纸与黑色材料变得柔软时，将牛皮纸除去，然后用解剖刀仔细地去除清洗加固。
清洗加固。 破损“漆古”镜子的棱角组织比较疏松，为了避免在清洁过程中出现棱角脱落，应采用软刷子沾取3%的B72作为粘结剂，对镜子表面进行粘结。清洁方法和“漆古”的完全一样。
由于“漆古”镜片厚度太小，不宜用焊缝固定， 通常是用胶粘方法。
首先按照碎片的形状和纹路进行初步拼装，然后将每一片碎片的位置都固定下来，然后用环氧树脂做粘结剂，添加一些与镜子相近的矿石色素；搅拌均匀后，将拼装好的碎片拼装在一起，然后用胶水将碎片拼装好。因为环氧胶的凝固过程很慢，所以要有足够的耐心，不要把已经粘贴好的镜子翻过来，以免还没有凝固的部分脱落。
等胶水凝固后，将切刀置于乙醇灯下对其进行高温处理，并将残余胶水清除干净。清除时要小心不要刮花镜子的镜面，清除后的残渣和残渣之间的衔接要平滑而自然。
当“漆古”镜片的厚度超过1厘米，并且有一定重量，当胶水不能保证固定部分的牢固时，可以采用焊接法。为尽量减少对古建筑损害，采取点焊方法，以“锡焊”工艺为主，要求在250摄氏度到450摄氏度之间。首先选择焊接点，要避免重要的装饰和刻字。再用一台小研磨器对镜子的断裂处进行锉去焊缝。在进行焊接前，首先用铅笔在焊口上涂上硫酸。
当将电烙铁加热到250~450℃温度时，当其颜色变红时，用铁刷将烙铁刃部的杂质清除掉，然后沾染上一层松香，然后挂上锡，将烙铁刃部的尖端部分，置于涂有焊剂的焊口上进行焊接，将焊料熔化后，填充到焊口中。
为使焊缝精确，每一片都要在一或二个固定位置上分别焊上，然后检查焊缝的接合情况，然后逐渐调整其形状，直到焊缝完全符合要求。
在焊接完毕之后，必须对高于镜子的部分进行适当的清理，以保证其与镜子的表面保持一致或者稍微降低，以便进行后期的美化加工。然后用蒸馏水冲洗焊接部位，然后在铜镜上用去离子纯净水浸泡6-12个小时，以除去残余的熔剂。
装饰就是在固定物的部分进行着色，使镜子的视觉效果更加协调。“漆古”残片上有少量的着色区，以修补固定的接合部位为主。
因为“漆古”的镜面有光泽，所以，为了达到光泽的目的，需要用矿石颜料和动、植物胶来调配。用漆粉或清漆配制的色素有很高的光泽性，所以还要根据所要配制的“漆古”铜镜的光泽性来调节色素的光泽性，通常可以添加醋酸乙酯来减少光泽性。应当指出，如果要调淡，应该选择清漆等无色性物质作为粘合剂。本品之底色为棕色，若加入亮色底料，其调色效果将会转黑，故不宜与亮色底料配合使用。

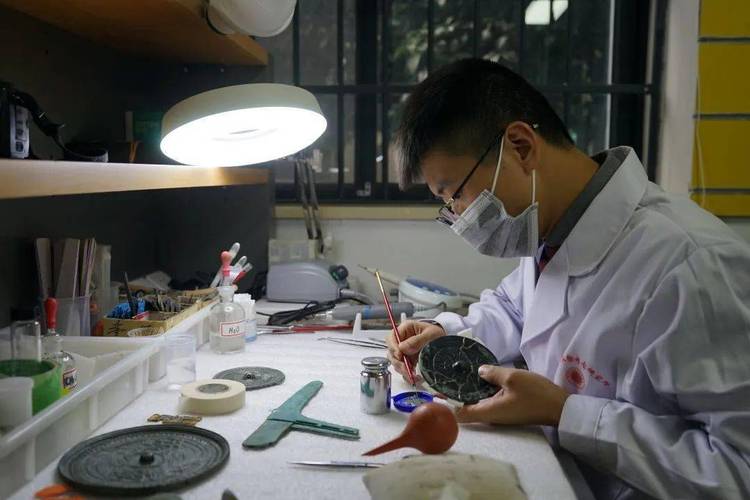

着色过程中，在镜子正面和背面的工作方式稍有不同。镜面作色：用画笔沾上调制好的油漆，在固定处一层一层地涂上颜色。为了防止画笔在画布上留有划痕，画笔在画布上要沾色均匀，画笔在固定处要快速划过。镜子的底色作色不讲点、弹、拨的笔法，做色有一定的困难，只有笔触稳定，力量平衡，做色后的表面才能平坦，不会留下任何笔刷的痕迹。
镜子背面着色：以填充细小的缝隙为主体，用画笔沾点油漆，把缝隙填满，遮盖起来。
可以利用800#至1200#的砂纸，对留下的画线部分进行细致的研磨。按研磨区域选用尺寸的砂纸，将其研磨成小块状，对着色处进行研磨。根据研磨的情况，用少量的蒸馏水研磨。镜子的正面和背面，都要仔细打磨。在研磨时，不要把所有的力道都集中在镜子上，否则会损坏镜子，需要注意的是，手腕的力道要适当，只在镜子的表面施力研磨。
在将镜子背面的作色剂研磨到与镜子背面的花纹相同时，可使用铅笔对颜料表面亮度加以调整，以保持与镜背亮度一致。
上色后，将镜子放在通风的地方晾干，然后将镜子整体封好。在工艺上采用了完好的“漆古”青铜镜片。
残缺型“漆古”铜镜的保护修复

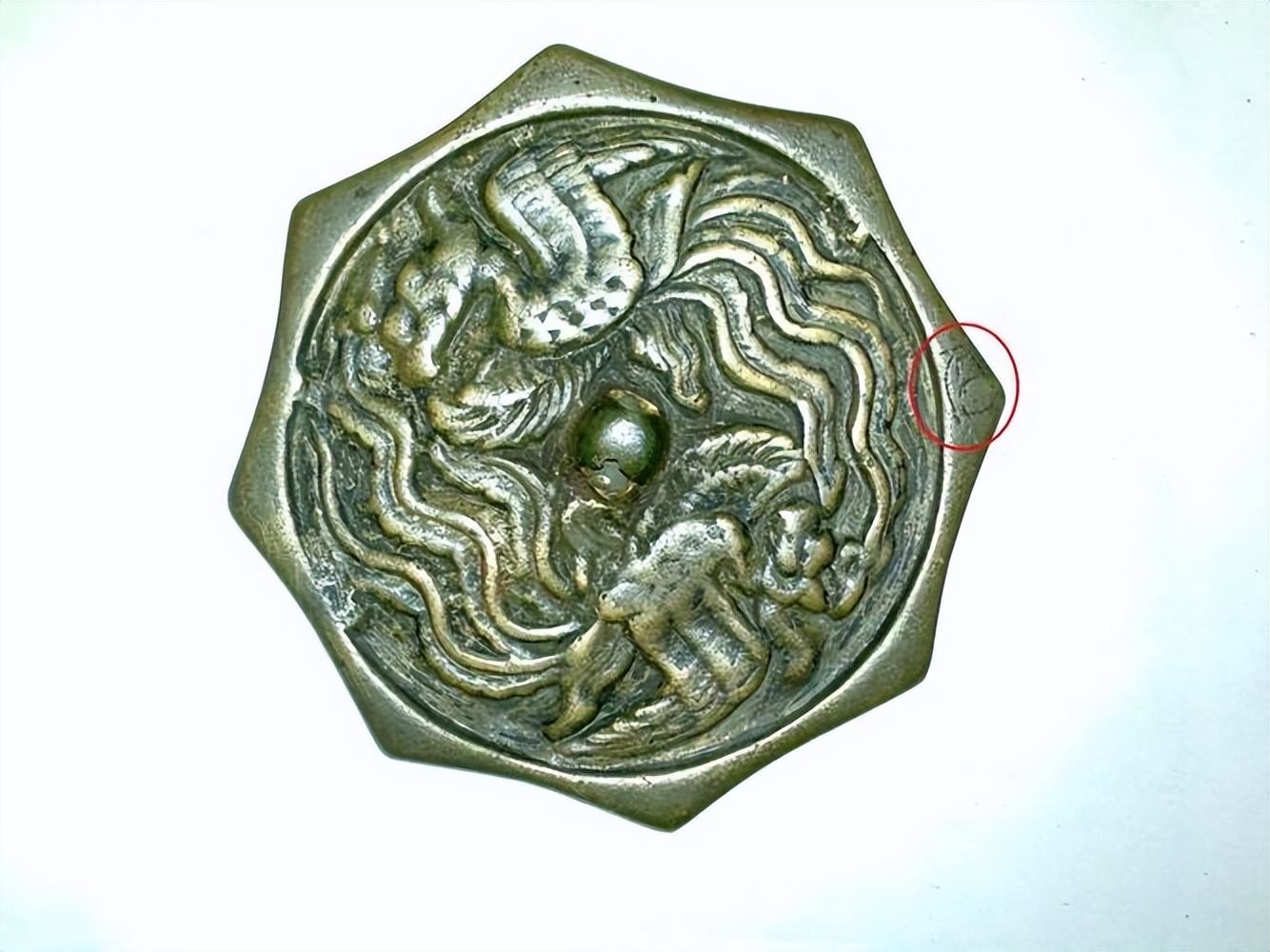

从张家界市收藏的“漆古”破损程度来看，可将破损程度划分为较少破损和破损程度超过1/3的两种。
对于较少部分破损的人，通常可以根据残留部分的图案来推测破损部分的图案，也可以根据已破损部分的史料来补充完整，并在修补后的材质上进行錾刻图案。
如果有超过三分之一的缺失，在没有相关史料的情况下，根本看不出缺失部分的纹路和铭文，所以我们不能轻易下结论。由于对破损“漆古”镜子的清洁加固和密封方法与前一种镜子的清洁加固和密封方法一样，所以在此就不重复叙述了。（图3）
首先，可以选择可逆的环氧树脂作为补充原料，添加少量的玻璃球或树脂球，并添加矿物质色素进行调色，将胶水调到与制品相近的色彩，再将胶水调到半凝型。其次，利用纸巾或蜡薄板作为衬里，迅速地将调制好的胶填充到缺失处，并稍稍提高器具的表面。在胶水没有充分凝固之前，将超出镜子表面的多余部位用解剖刀修剪掉。
修补完毕后，如有不平之处，可用打磨器或其他类型的砂纸，对修补后的不平之处进行研磨，研磨后的表面应光滑平整。
对于较少部分的不完整镜子，其背面修补料的面层厚度要比原来镜子上的花纹稍大些，以方便以后錾刻花纹时进行微调。对于缺失1/3或更多的镜子，可以将修补的材料进行研磨，使其与镜子表面平行，厚度相同或稍小于镜子表面。
结语
笔者将张家界市收藏的“漆古”铜镜按损坏等级划分为四大类，并针对不同类别的损坏状况，采取相应的保存和修缮措施，并就一些不合理的早期修缮，给出了相应的销毁措施。
“漆古”铜镜四种类型的防护与修复程序分别为： 清洗加固、二次修补与拆除、紧固连接、修补、錾刻、修饰与封护。 这既可以帮助我们对这些技术进行详细的记载，也可以帮助我们对这些技术进行了有效的传承。
我们国家的*物文**修缮技术从古代一直传承到现在，但是它仍然采取的是师徒式的教育方式，这对我们的*物文**修缮技术的发展是非常不利的。
在激励更多具有较强保护性和较强潜力的青年参与到*物文**保护事业中去的同时；也要把这种蒙着一层神秘面纱的修缮技术，用一种严格的书面形式加以保留，以充实*物文**保护技术的信息，并把它留给后人，等待继承和创新。
参考文献：
【1】刘晓彬，王宁《汉代铜镜的修复》
【2】康涛《汉代铜镜的修复与研究》
【3】钱青《破镜重圆——焊黏结合法修复铜镜》
【4】倪炎，姚启东，郭弘《铜镜修复技术》
