有一些钻探同仁，因为看不太懂效果图，盲目下钻，导致打不出水的情况。针对这个问题，今天就给大家讲一下，如何看图分析，提高打井成功率。
首先让我们先认识一下，效果图上的参数都代表什么意思。
色标比例尺

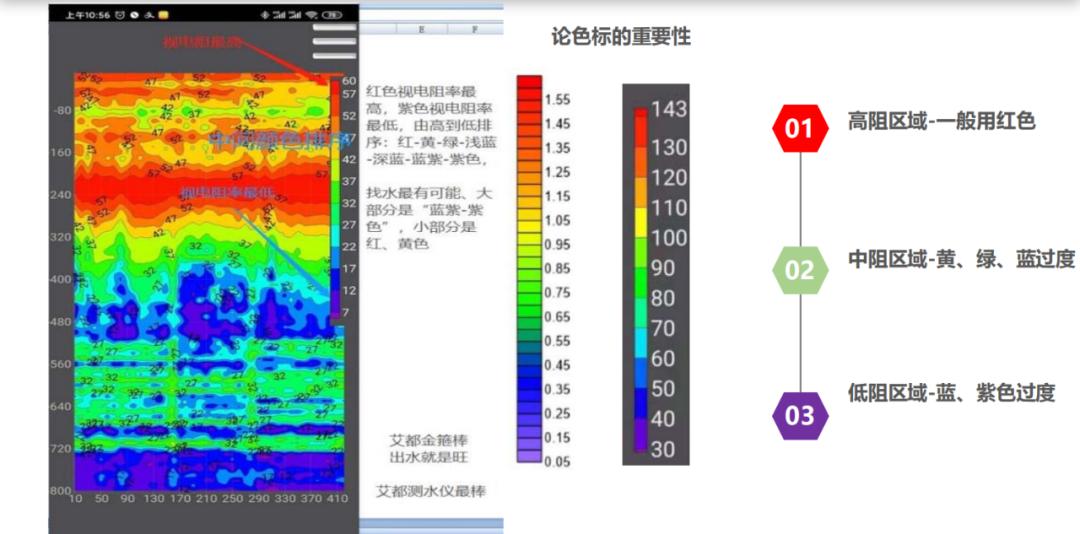

我们每一幅效果图的右边都会有一个色标比例尺，比例尺上的数字是视电阻率，代表的是导电性的强弱。其对应的不同颜色，红色部分表示的是高阻区域，一般是隔水层，黄、绿、蓝过度的是中阻区域，蓝、紫色过度的是低阻区域，找水最有可能的就是蓝色-紫色的区域。
其中要注意的是，蓝色-紫色区域，只表示该剖面中视电阻率值较低的区域，并不一定是水。这个区域，在含水地层中往往就是出水机会很大，而在不含水地层中，只代表岩层电阻率相对最小值而非水，所以在实际情况中，大家要结合当地的水文地质条件去判断。
深度和点位
效果图的Y轴，代表的是深度，由上到下用数字标识了米数，可以很容易的预计出水的深度。比如左图的Y轴-400，指的就是400米处深度的情况。
效果图的X轴，代表的是点位，看点位有一个最简单的办法，就是我们测了多少个点，就把X轴平均分成多少个等份，就能确定点位的位置，比如我们测了20个点，就把X轴看成20个等份，10号点位就在最中间的位置，15号点位就是右半边的四分之一位置。
除了了解效果图每个参数的意义，在使用过程中还要注意规范操作，艾都找水仪操作方法很简单，购买仪器后，售后工程师会对每个用户做详细的指导，使用方法相信大家很快就学会上手了，但有一些点需要特别注意一下。
直线剖面要直
我们在做剖面的时候，线一定要走直，我们发现很多客户的操作过程比较随意，剖面路线做得歪歪扭扭的（如下图红线），这样就会导致测量结果不准确，在此我们建议可以使用标尺定位，把点距，线距标记准确，这样打井的准确率会更高。
圆形剖面要圆
用圆形剖面方法测量的时候，也要保证圆形剖面做得尽量圆，这样测出来的效果才准确，圆形剖面适合那些比较狭窄的地方，比如房屋院子，或者有变压器干扰的情况下使用。圆形剖面测量不需要做完一个整圆，只要弧度圆就可以了（如下图红线）
剖面尽量长，测点尽量多
物探找水的一个基本原则是，剖面的长度是目标物的3-10倍，比如如果我们预计找的水有5米宽，那么剖面最少要做15米~50米，并且一般建议14个点以上，点距2米或以上，越多越准确。
多剖面测量更精准
多剖面的数据比对，能更准确的判断地下水的情况，大家发图给我们工程师分析的时候，也要说明一下多个剖面测出来的图之间的方向位置和关系。
比如下面这三个剖面，都测出了异常，那么就能判断目标物的大小和方向。
了解了效果图每个参数的意义，测量的时候尽量避免干扰，配合当地的水文地质环境去分析，就能做到很高的出水率，甚至包出水了。
