日常检测中遇到的染色绿松石常伴随充填处理同时存在，染料往往是混合在人工树脂里充填到绿松石中，单纯染色的绿松石非常少见。所以我们在检测时，经常会在红外光谱检测到充填物后，才进一步对样品进行紫外-可见吸收光谱检测，以确定样品是否经染色。
图1 检测到的一串绿松石念珠，其中混有几粒染色绿松石
图2 染色绿松石红外光谱，仅见少量蜡吸收峰，判断样品未经充填处理
NGTC北京实验室检测到一条绿松石念珠（图1），经红外光谱检测，未见人工树脂的吸收峰，部分颗粒仅见少量蜡吸收峰，判断样品未经充填处理（图2）。放大捡查，在其中几颗绿松石表面发现颜色深浅不一，呈团块状、斑点状分布（图3），在样品凹陷处有蓝色粉末状物质富集（图4），怀疑经染色处理。随后对其做紫外-可见吸收光谱检测进行验证，均可见明显的677nm处的染料吸收峰（图5），证明这几颗绿松石珠子确实经染色处理。
图3 染色绿松石表面颜色不均匀，染料呈团块状、斑点状分布
图4染料在样品凹陷处富集

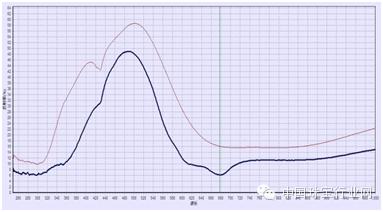

图4 上图（红色）为样品中未经染色的绿松石的紫外-可见吸收光谱；下图（蓝色）为样品中染色绿松石的紫外-可见吸收光谱，染料的吸收峰位于677nm。
这种染色绿松石与染色充填绿松石相比，颜色分布不均匀的现象更为明显，通过放大检查能够有效地将其筛选出来，再配合紫外-可见吸收光谱检测来进一步确认。我们曾经咨询过安徽质检站的戴慧老师，她指出目前做过的染色绿松石样品均具有677nm吸收峰，但没有该峰，并不能证明未经染色处理，也可能有其他的染料存在。
所以，我们在检测绿松石时，会分析大型仪器检测出的各种数据很重要，但常规的检测项目也不可忽略。如果在检测的绿松石样品中发现类似上述样品的放大检查特征，即使紫外-可见吸收光谱未显示677nm吸收峰，也应该能确定样品经染色处理。
最后行业网提醒广大商家及消费者在购买过程中需谨慎，并认准国家权威机构出具的鉴定证书！
图文来源/NGTC官网
