引言： 摩托车后座踏板逆向设计的背景和重要性

摩托车后座踏板作为摩托车的重要组成部分，其设计和制造对于驾乘者的舒适性和安全性具有非常重要的影响。为了满足市场需求，某生产厂家决定对摩托车后座踏板进行逆向设计，以缩短生产周期、降低生产成本和加速新产品的开发。

逆向设计 是一种通过对已有产品进行扫描和分析，再重新设计和制造的方法。在摩托车制造行业，逆向设计可以快速、便捷地开发新产品，并且可以解决设计生产过程中的技术难题，提高生产效率和降低成本。因此，摩托车后座踏板的逆向设计具有重要的意义和应用价值。

本文将为大家介绍来高科技（天津）有限公司利用热溶胶固定工件和采用三维扫描仪扫描以及逆向设计的整个操作过程。

案例信息

产品诉求： 铸件三维逆向设计建模

样件信息： 摩托车后座踏板

扫描难点： 连接件与踏板之间轻微有些活动，对拼接造成了一定影响

三维扫描仪公司： 来高科技（天津）有限公司

三维扫描仪设备型号： G1Q

三维扫描仪软件系统： Techlego2023

Techlego解决方案

来高科技解决方案

01

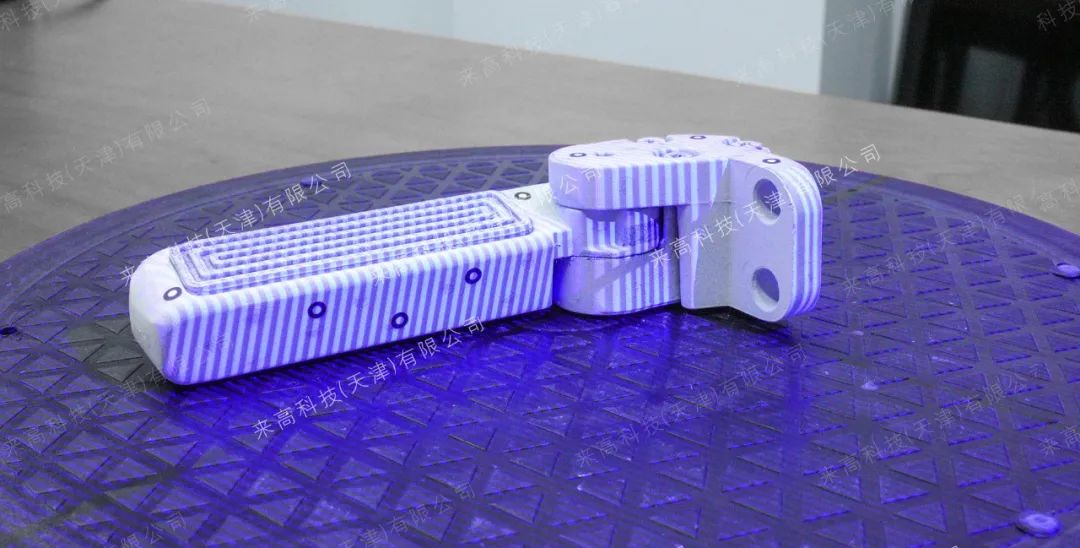

热溶胶固定连接件与踏板，使用标记点辅助扫描

摩托车后座的连接件与踏板之间轻微的活动会对拼接造成影响，为了避免这种影响，可以使用热溶胶将连接件与踏板牢固地连接在一起。同时，在扫描过程中，可以将标记点粘贴在连接处，以便于更好地辅助扫描 。

02

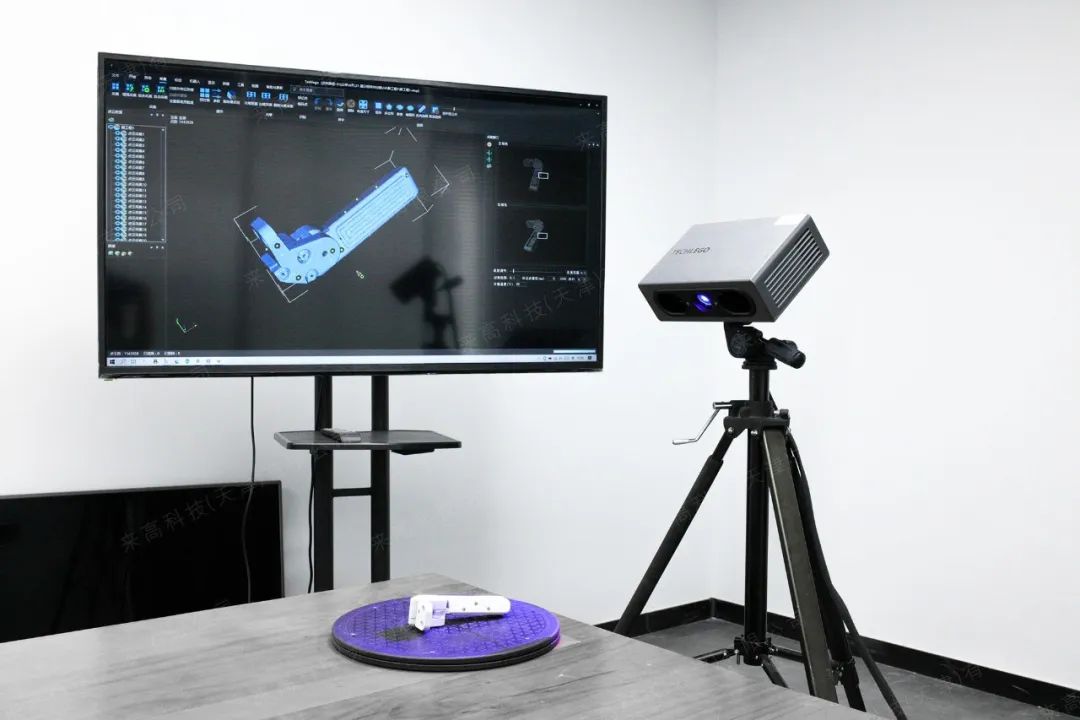

使用高精度的G1Q三维扫描仪进行扫描

通过使用G1Q三维扫描仪，可以快速、准确地获取摩托车后座踏板的三维模型点云数据，这些数据将为后续的逆向设计提供基础。

03

导出数据并进行逆向设计

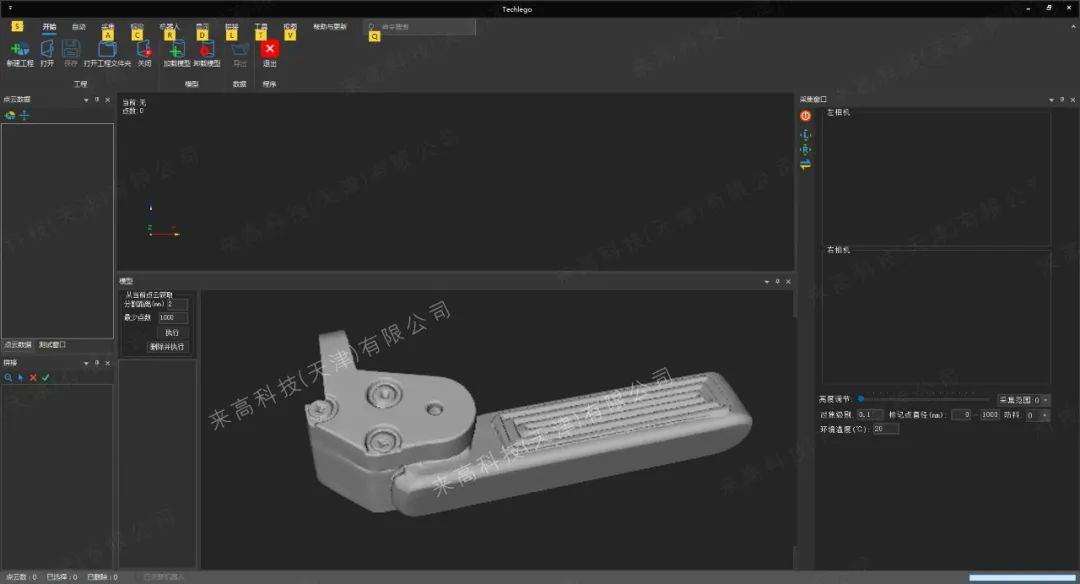

扫描完成后，将所得到的三维模型点云数据保存并导出封装，以便后续的逆向设计。

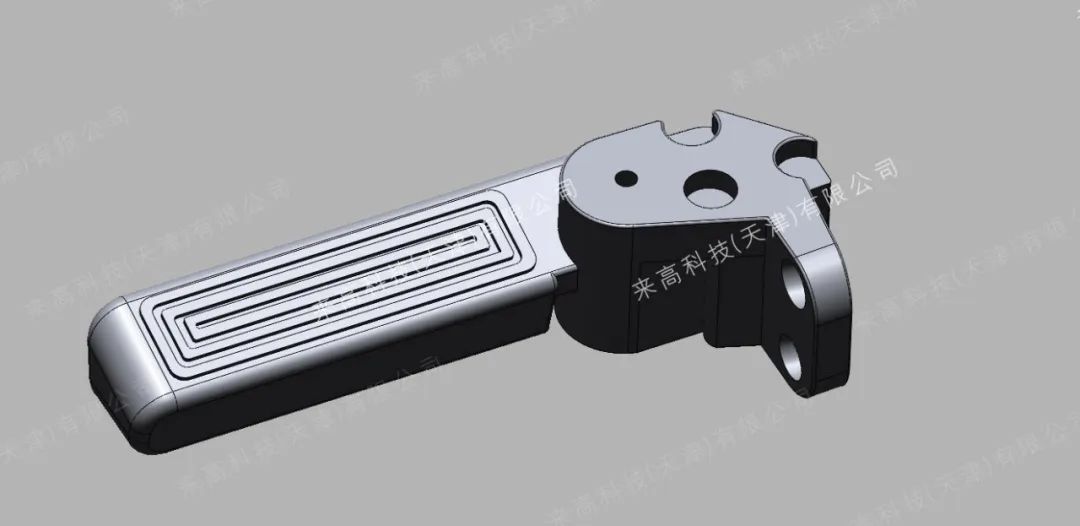

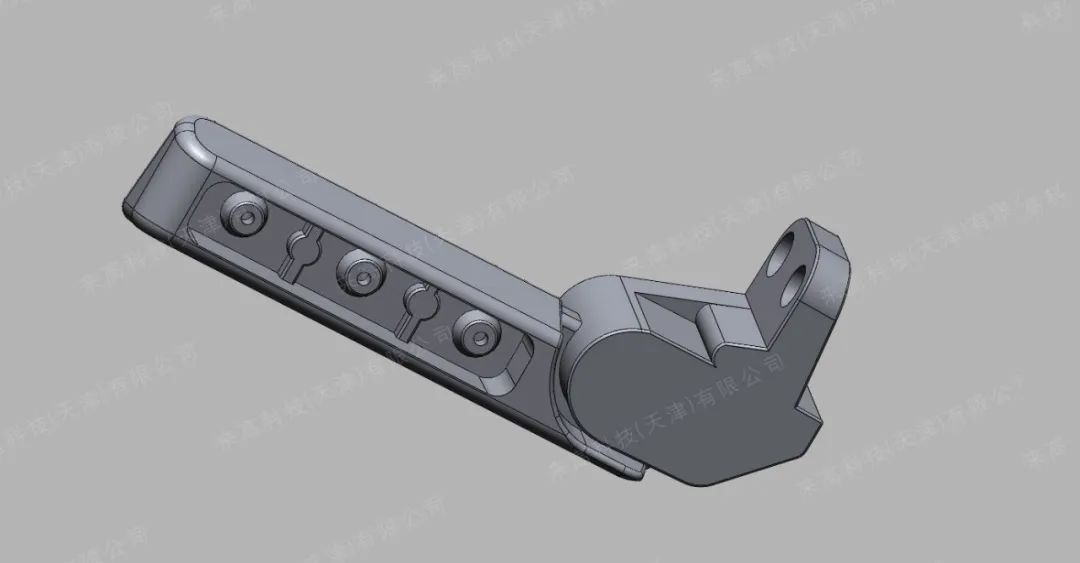

将数据导入逆向设计软件，通过对数据进行分析和处理，可以重新设计和制造出完好且可加工的摩托车后座踏板。

案例总结

通过使用高精度G1Q三维扫描仪和相应的软件技术，来高科技高效率地完成了对摩托车后座踏板的逆向设计，为生产厂家提供了一种快速、高效率、成本低廉的新产品开发方式。摩托车后座踏板逆向设计是一项重要且有挑战性的任务，通过逆向设计，摩托车后座踏板的设计和制造将变得更加便捷和有效率，为摩托车后座踏板的改进和创新提供了新的可能性。希望这一案例可以为其他生产厂家在产品开发过程中提供启示，使用来高科技的高精度三维扫描仪来实现更高效率的设计和制造生产。
