-
cyk2010ls（楼主）：

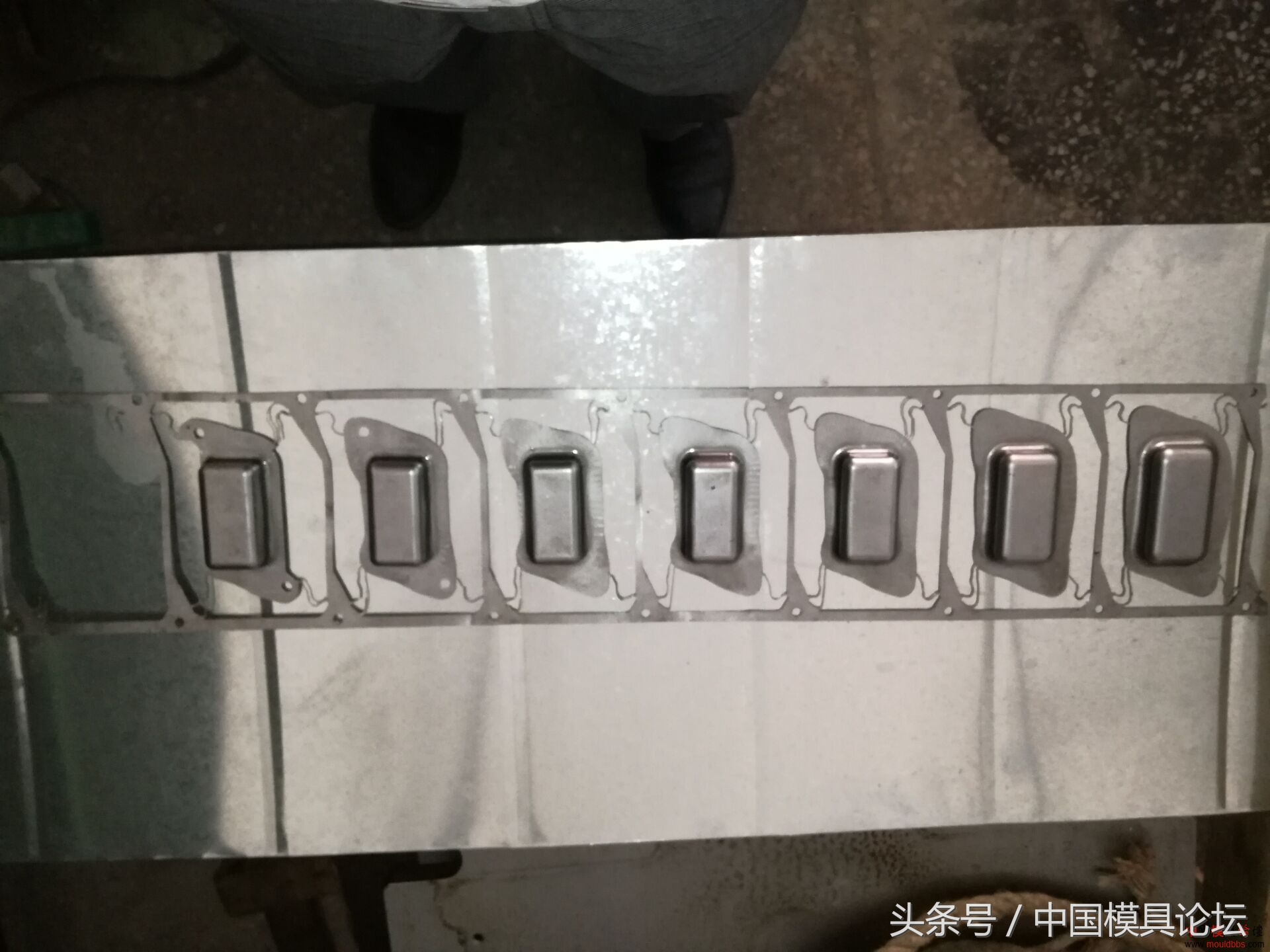

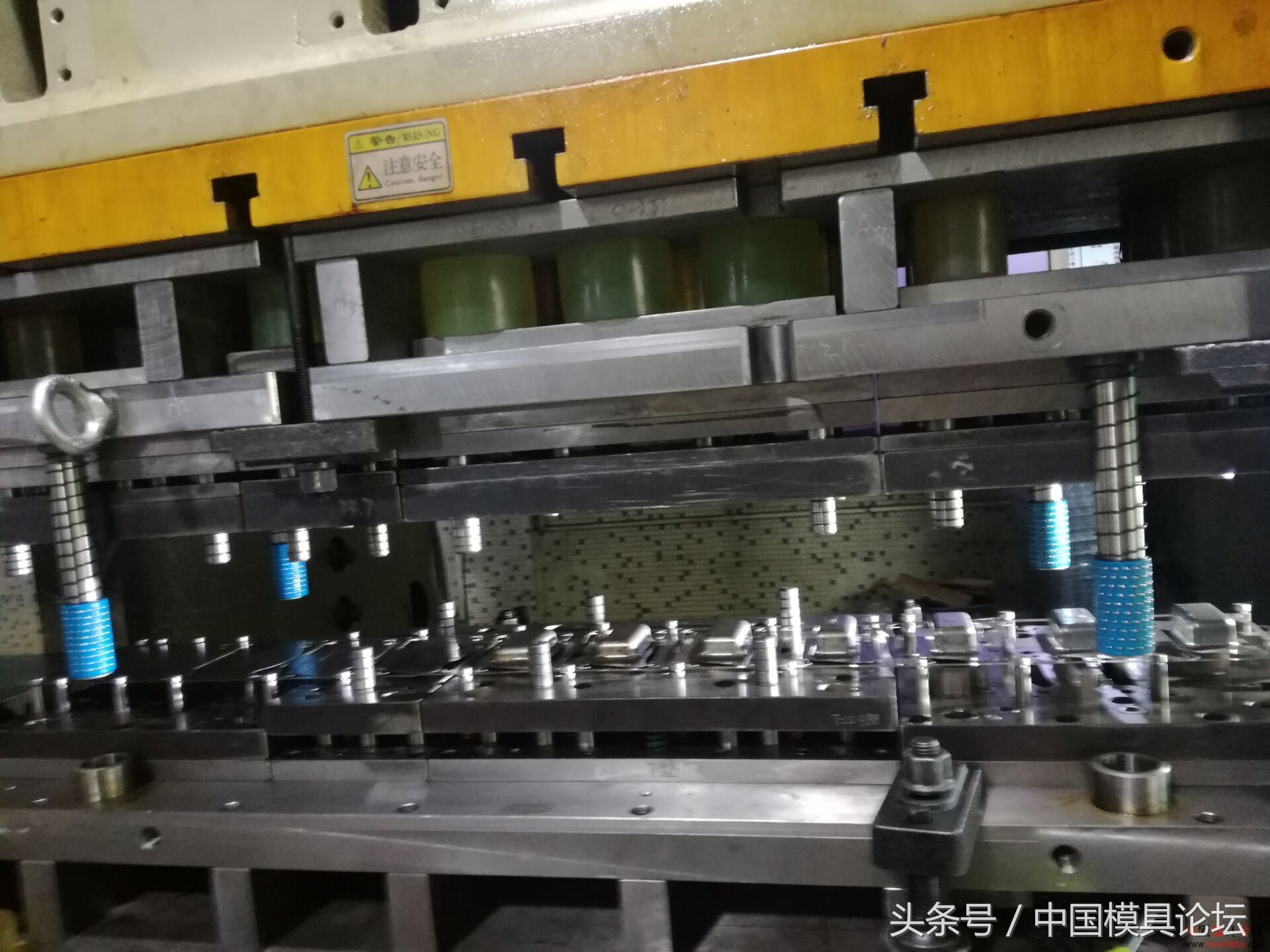

四方形盒子拉深，四角起皱，产品长71， 宽35.5， 高24.5，有平面，模具结构有图。
本人第一次设计四方形拉深模具，没人指点（模具师付一点都不懂）开模有点冒险（怕模具报废），试模三

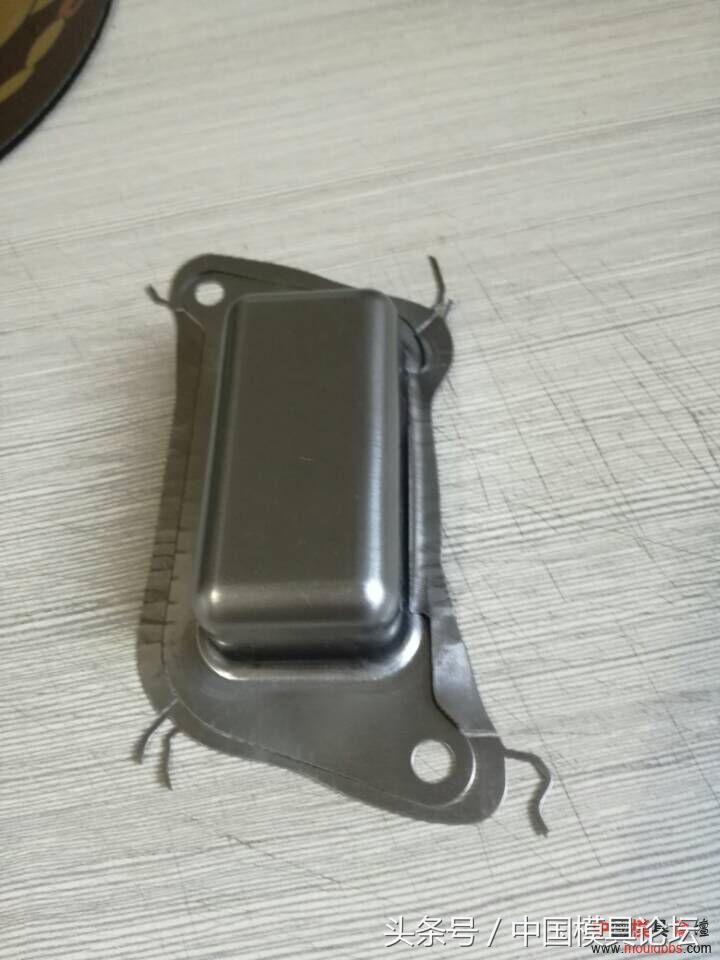

次确定刀口方案，现试产1K,产品四角起皱，望高手指点，（说说其它不足之处）:谢谢！
-
LIAOYAO：
照片上的皱纹明显是压料力不足，论坛里有不少帖子都在说这事，楼主去搜搜看看，比在这里等回复还要快便可得知原因与对策。
-
中国模具-陆工：
四个角上的材料走得太快，进入模腔的料太多了.....加拉延筋开裂的话，就说明该区域已经处于起皱或开裂的临界状态。你可以考虑在四个角的部位适当加点料，或把连料带适当加宽一些。
还有，可以考虑在起皱的工站上的凹模面上加几个高于料厚0.03的调整块
-
中国模具-陆工：
楼主说四角起皱.......怎么回事？
-
卸料板：
他的意思是四角料多了，直壁部分起皱更厉害，不是四角开始起皱，要是四角都开始起皱，这模具就得扔了。他这模具就处于个矛盾状态，四角马上裂了（已经有开裂纹了），直壁还起皱，步距限制了不能加料不能加拉深筋，唯一的办法只好让卸料板只在直壁部分局部压料了。
-
前生：
个人愚见：
1： 先成型的截面大，高度低，一步步拉小，拉高，材料是从上往下跑的。起皱很正常。
2：第一步拉伸的截面就为最终的截面，一步步的拉高。局部加大压边力。或在法兰边做压线，应该可以减轻起皱。
3：先向下成型，再向上反拉伸。
-
you1213：
你看到了没有，第一道拉的不够才出现这种现像。
-
guwq0724：
论坛现场人才还是挺多的啊，学习了，，
-
tommydddd：
看产品是对称件吧，材料有跑偏现象，这个问题在盒形拉伸中很常见，解决方法：增加凹模顶杆弹簧力，在拉伸开始前先压住材料，建议使用氮气弹簧。
-
ls900624：
压边力+预拉伸的体积+拉伸系数+R角 多试几次 可以的
