【机器型号】苹果主机A1347

【版号】820-5509-A

【故障】不触发

【维修过程】

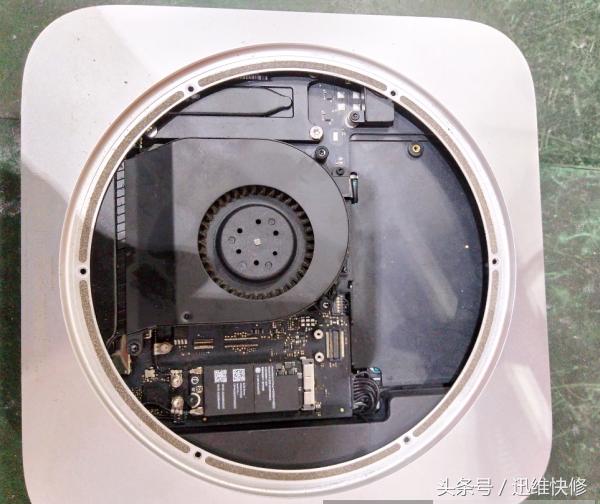

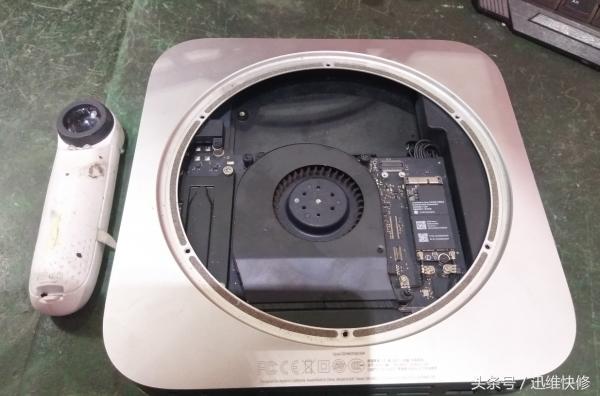

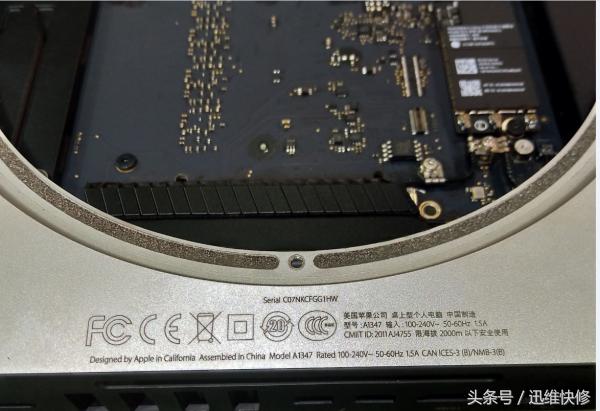

第一次看到这种主机，有点摸不到头脑，见图：

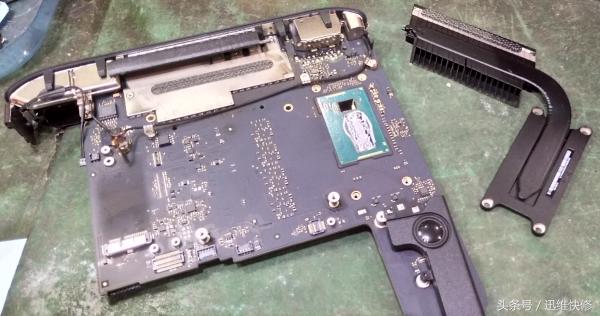

该机故障不触发，仔细观察了好久，搞懂了基本的供电情况，电源接口供电是有12V的。

判定电源基本是正常的。

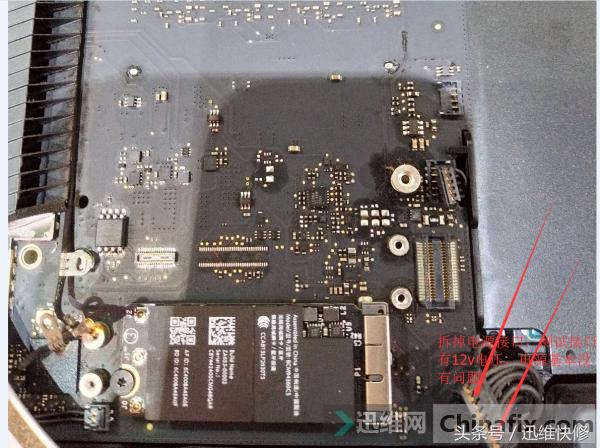

测试主板各大电感阻值，没有发现问题，上论坛搜图纸，没有图纸，淘宝也没有图纸，有点找不到方向，很迷茫，没有了信心，出去溜达一圈回来，静下心来，仔细想想，不触发那就从电源接口开始测量吧，看接口：

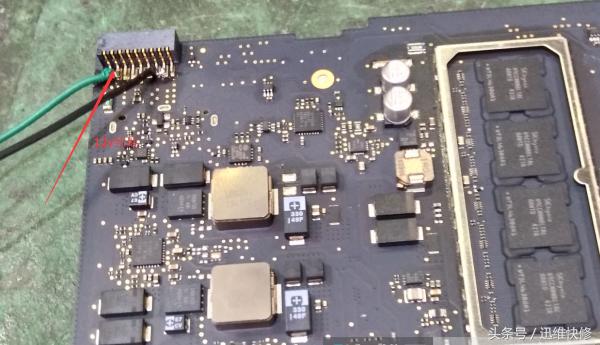

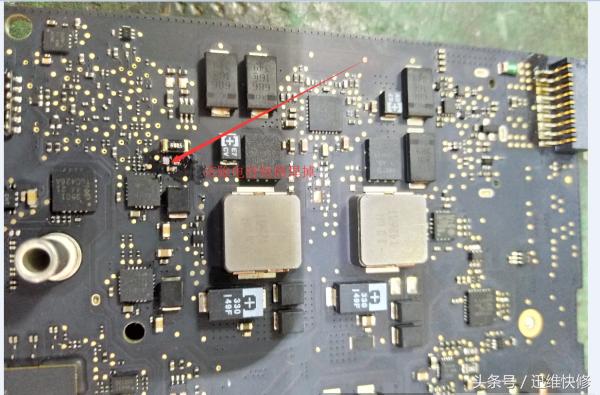

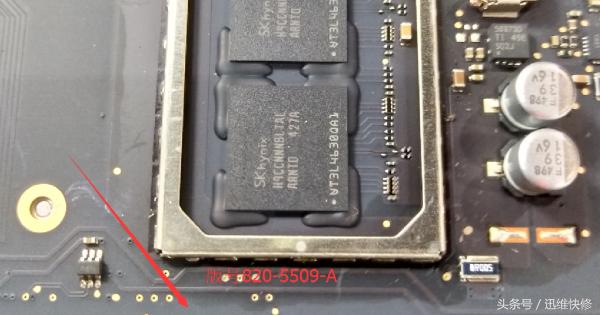

对地阻值为短路，这个主板一下也不敢烧机，害怕把故障搞大了，仔细观察主板上面的电容，测试主板上面的场管，花了两个小时，没有结果，请教了一下高手，还是没有什么结果，心一横，冒险烧机，电流调到2A,电压调到5V,烧了10多分钟，还是没有什么结果，加大电压到10V，电流到3A烧机，10多分钟后，略感觉主板有点温度，但还是不确定是什么坏了，加大电流到4A烧机，效果很明显了，就是这里：

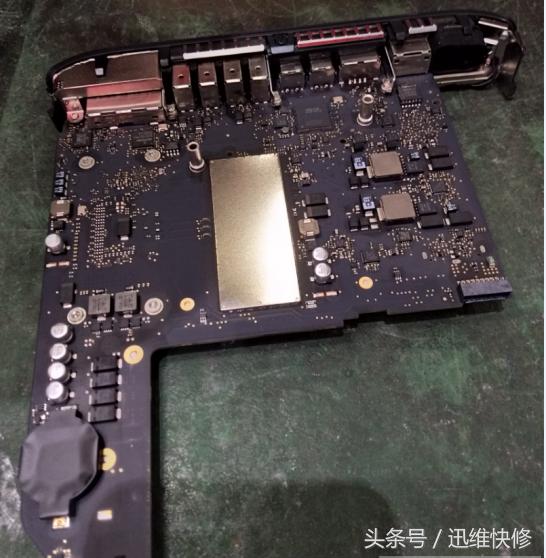

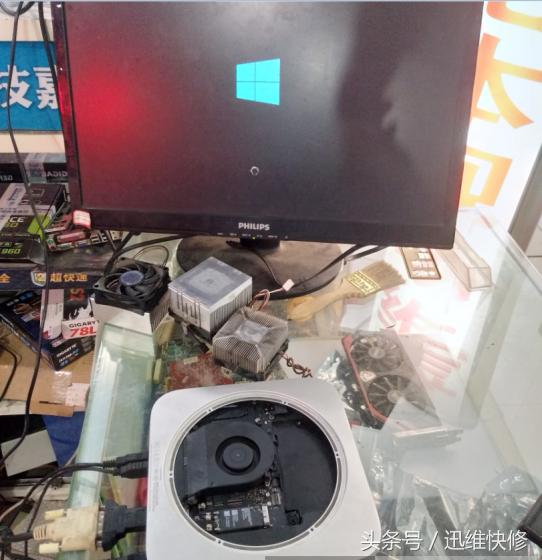

拆掉，对地正常了，见亮机图：

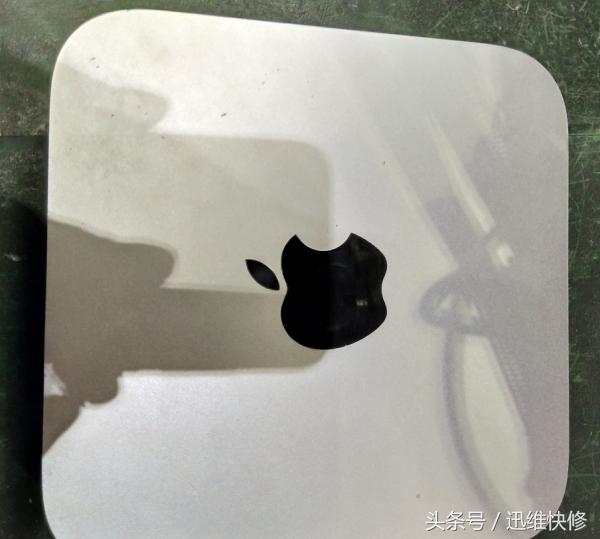

来一张主机大小的图：

最后补充一点，电源的接口是9针的，中间一针正常开机时是有2.6V的电压。

本文作者：迅维ID（玉树凌风）
