管线预埋属于隐蔽工程，在线路施工时应当注意相关的验收问题，下面由华建工艺学会、华建环境设计研究所为大家讲解住宅精装修最常见错误的敷设线路施工技术指引！
▷目录
1、线路布设管线排列间隙
2、线路布设线管转角角度
3、线路布设在墙上横向开槽
4、线路布设线管交接处
1. 线路布设管线排列间隙
在做线管铺设时，每根管之间需预留一定的空间，用于水泥粘贴结合， 防止瓷砖铺贴后出现空鼓。
注解：空鼓产生原因是在铺设地砖或做水泥找平时，后期的水泥胶与线管结合，在地面敲打会有空洞感。

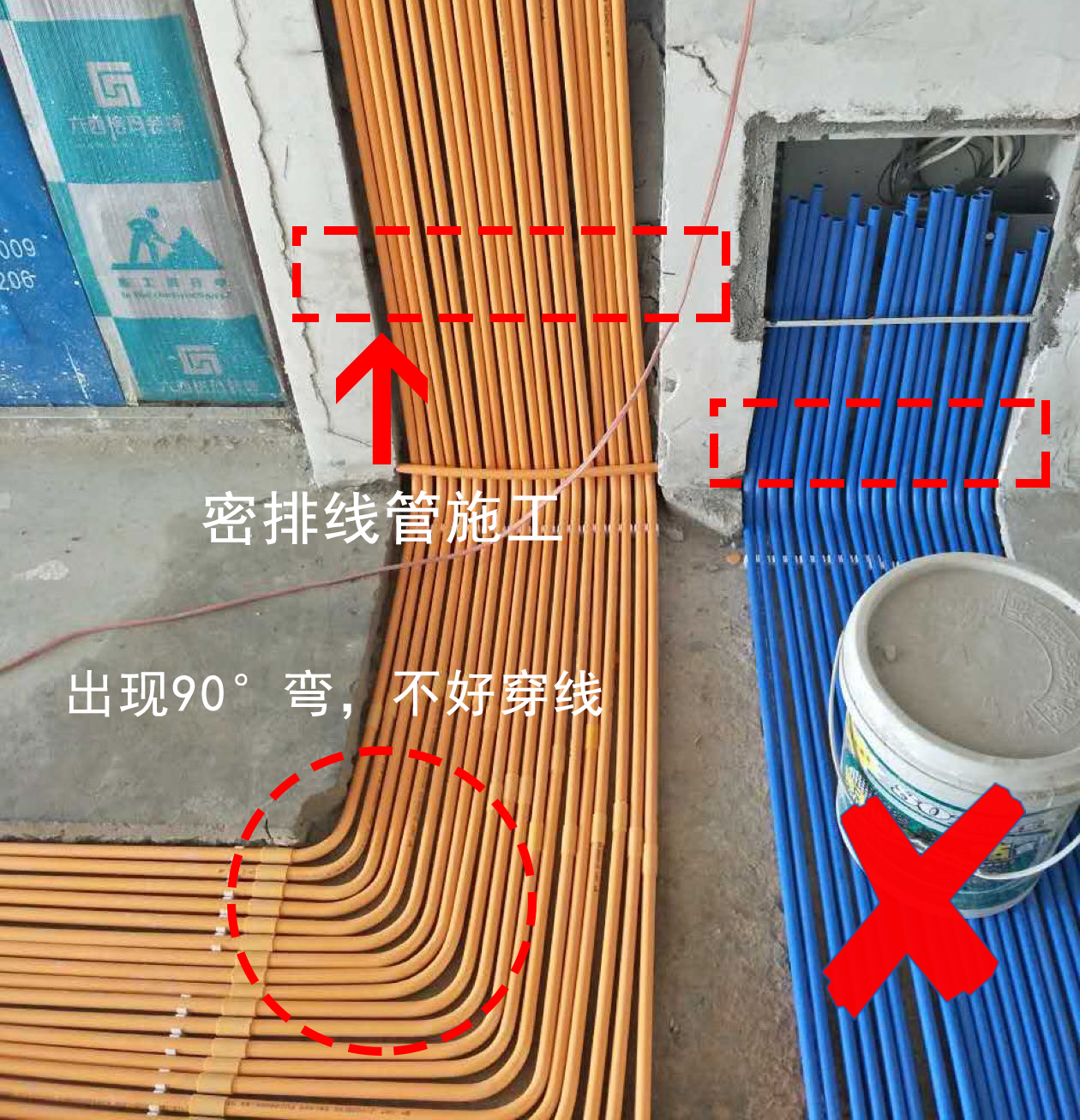

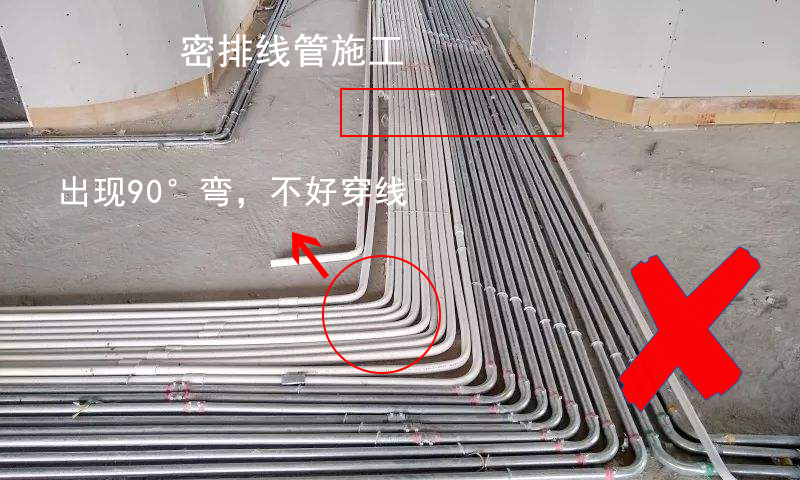

△线路布设管线管密排施工容易出现空鼓

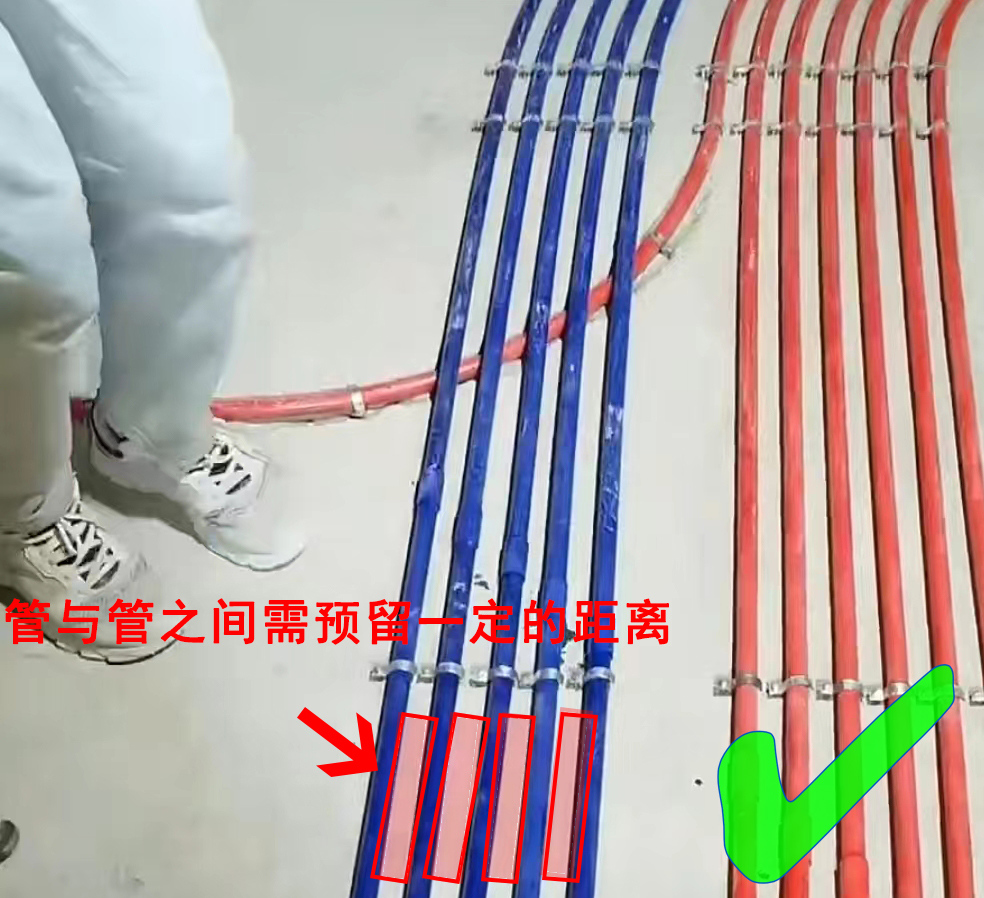

△线路布设管线排列间隙

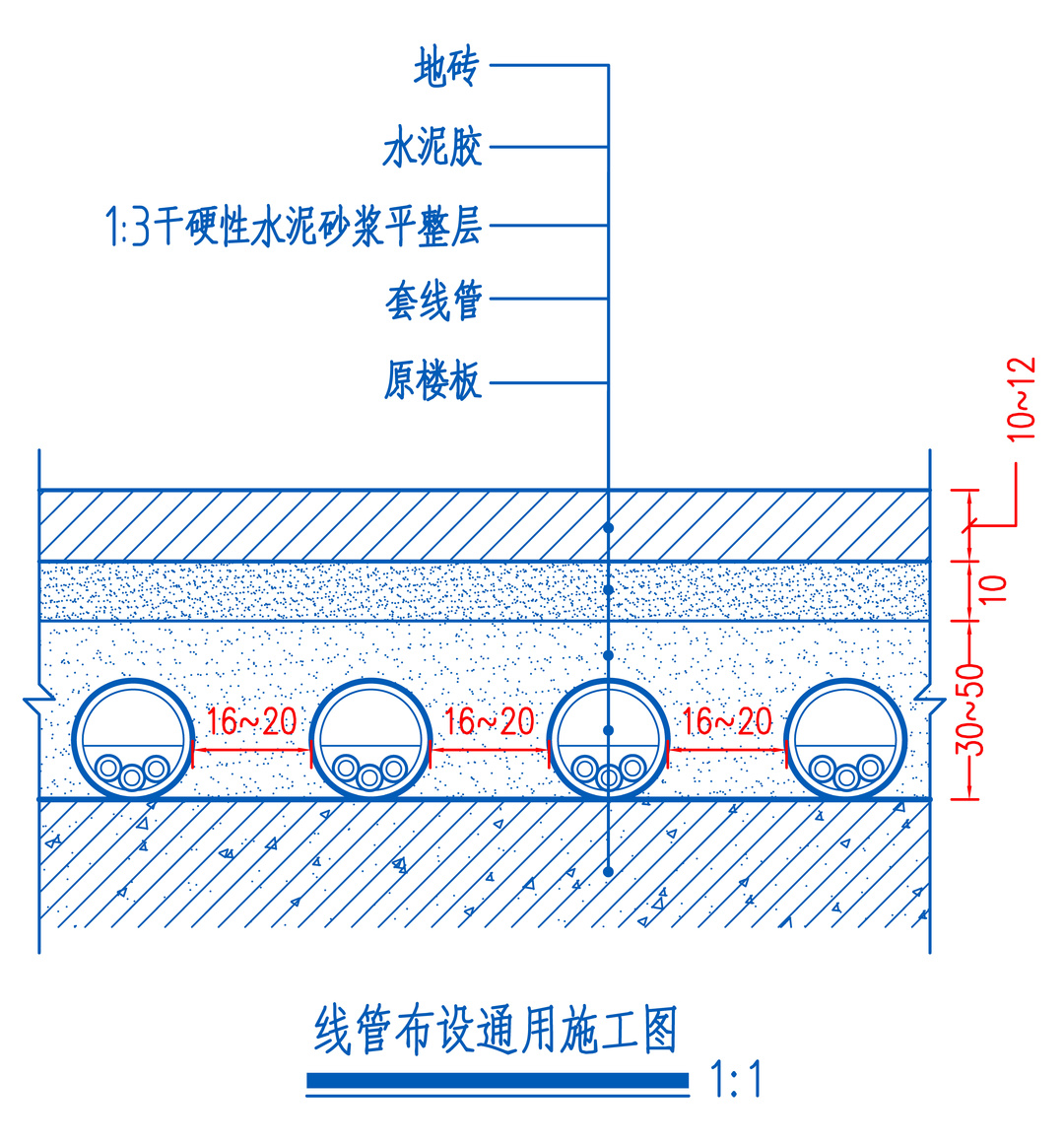

△路布设管线排列间隙宜为16~20mm
2.线路布设线管转角角度
线管布设时应尽量减少弯曲，方便施工穿线。
重要提醒：
根据《综合布线系统工程验收规范》规范的规定：
（一）线管转角时的曲率半径相关规定：
(1) 明敷线管，应不小于线管外径的 4~6倍。
(2) 暗敷线管，应不小于线管外径的 6~10倍。

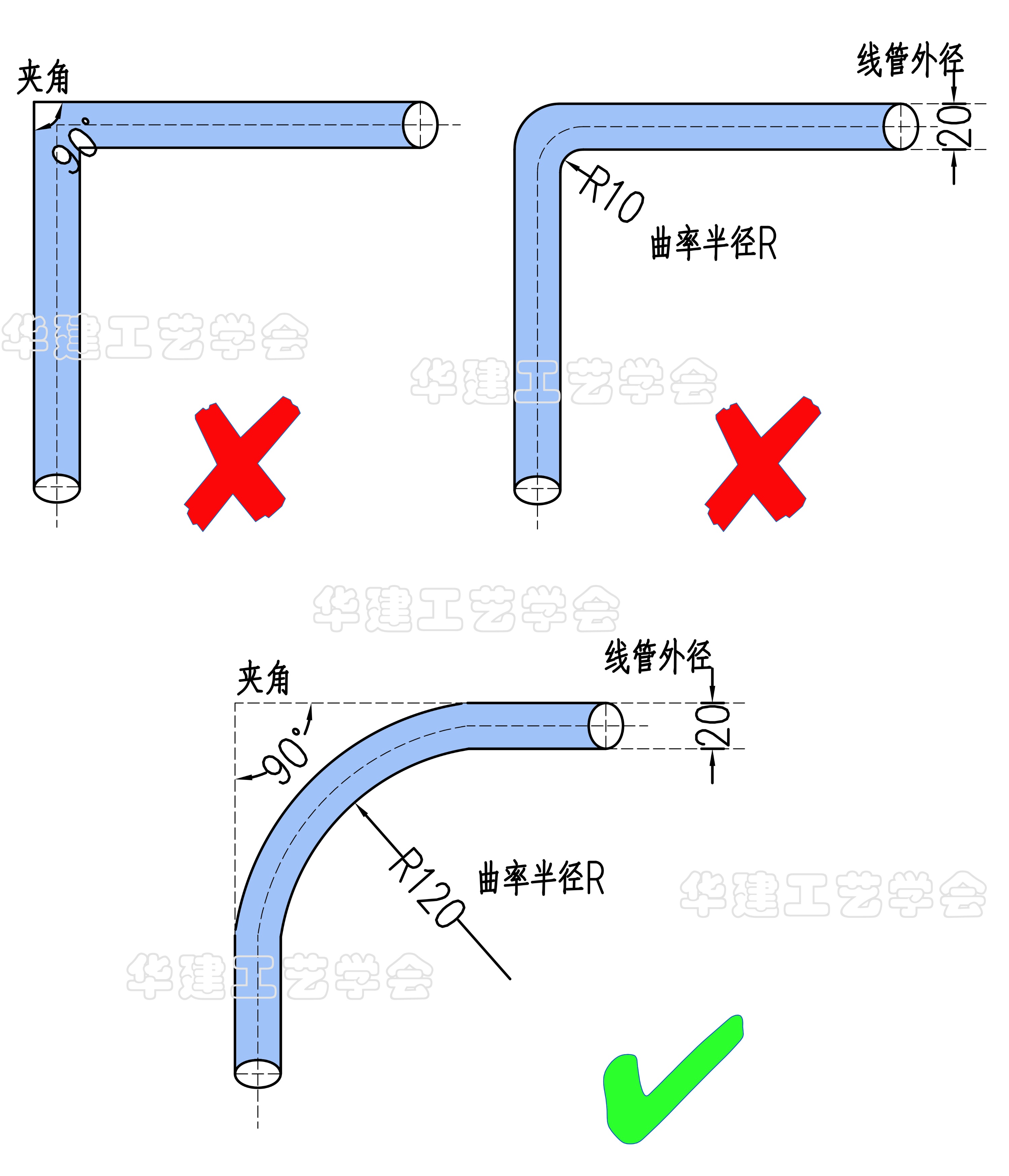

△线管转角时的曲率半径
（二）不应出现S弯：
连接时不应出现 S弯 ，S弯会出现死路的情况，影响后期的穿线与线路的维修。

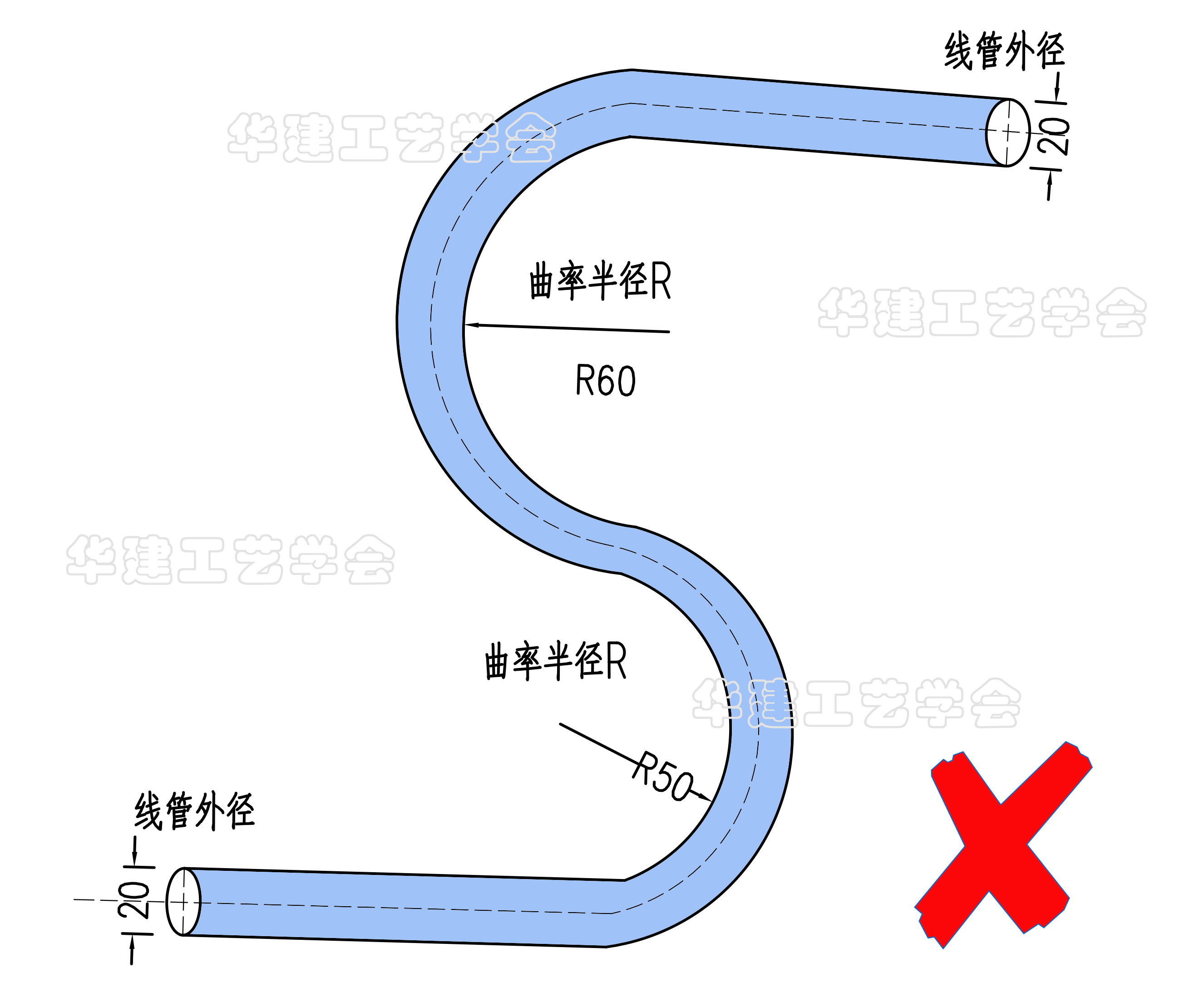

△线管不应出现S弯
△线管不应出现S弯

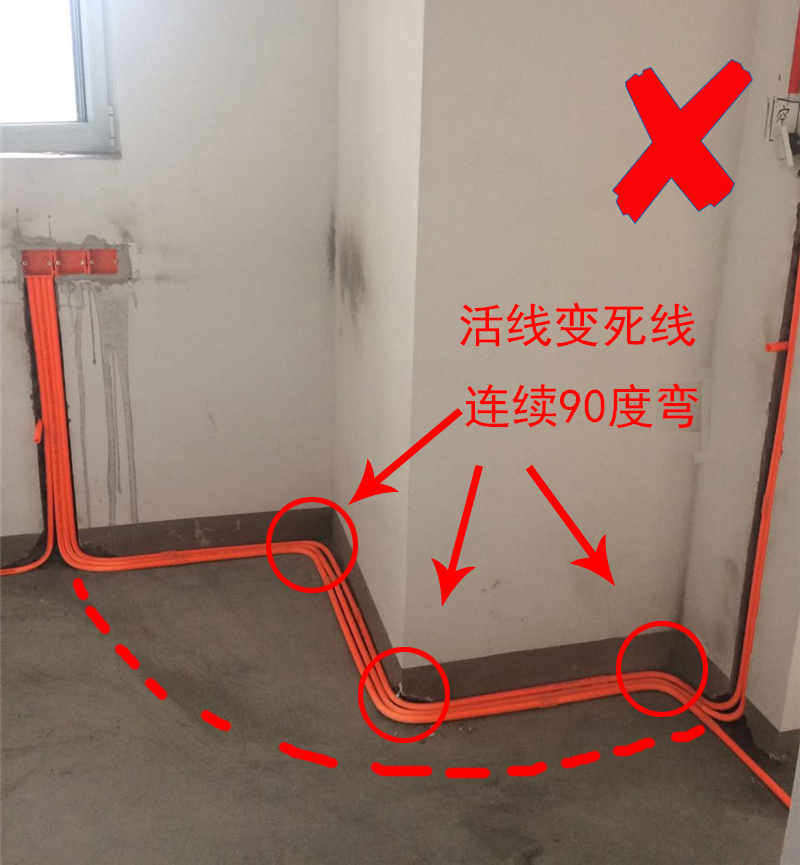

△线管不应连续拐弯
△线管转角时的曲率半径不应小于90°

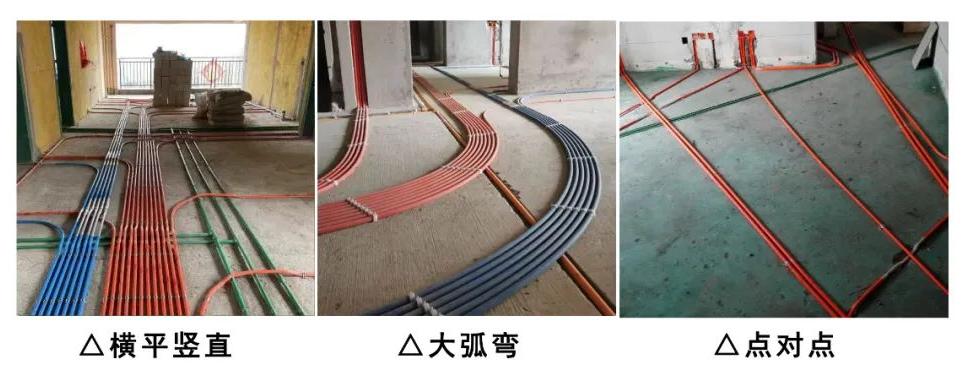

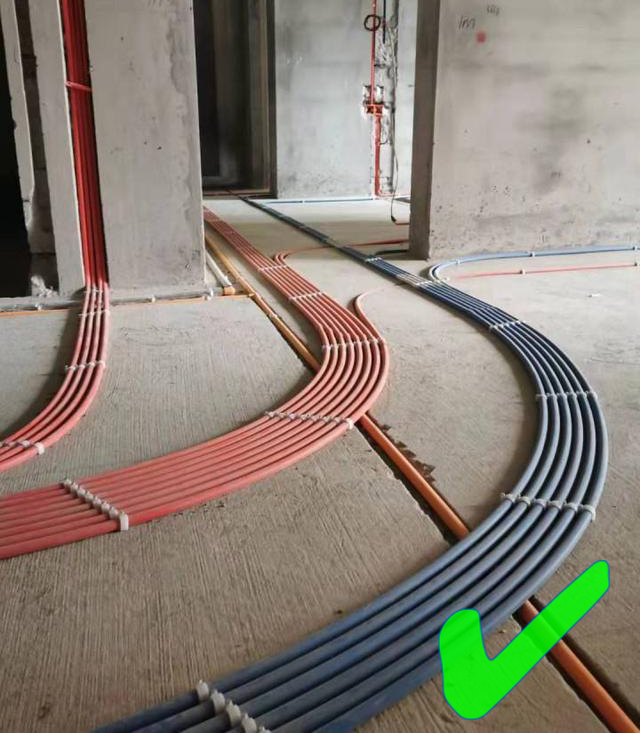

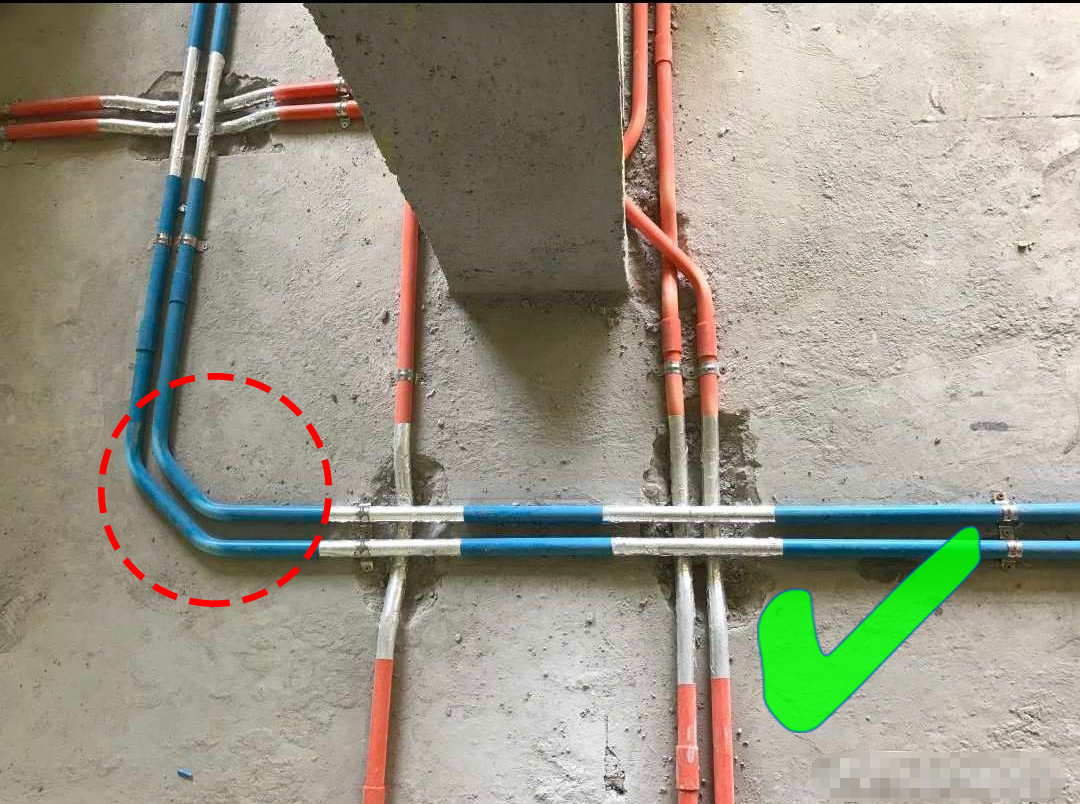

△大弧弯工艺

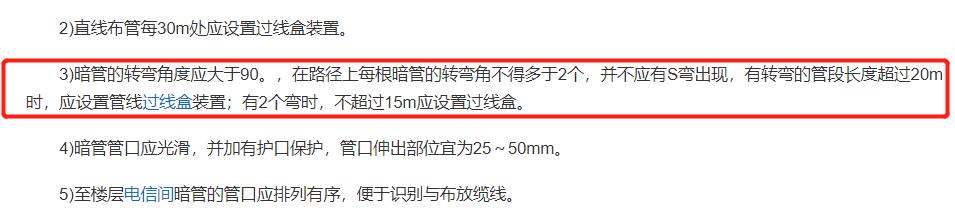

（三）相邻两个接线盒之间的规定：
(1) 有弯头的管段长度超过 20m时 ，应设置管线过线盒装置
(2) 在有 2个弯时 ，不超过 15m 应设置过线盒。
3. 线路布设在墙上横向开槽
重要提醒：
根据《砌体结构设计规范》GB 50003—2011和《砌体结构工程施工质量验收规范》GB50203-2011的住宅给砌体结构规范
1 、不应在截面长边小于500mm的承重墙体、独立柱内埋设管线；
2 、不宜在墙体中穿行暗线或预留、开凿沟槽，当无法避免时应采取必要的措施或按削弱后的截面验算墙体的承载力。
横向槽相关规定：
1.不应在截面长边小于500mm的承重墙体、独立柱内埋设管线；
2.砌体内暗敷线管埋深不应小于15mm，
3.现浇混凝土楼板内暗敷线管埋深不应小于25mm，
4.并列敷设的线管间距不应小于25mm。

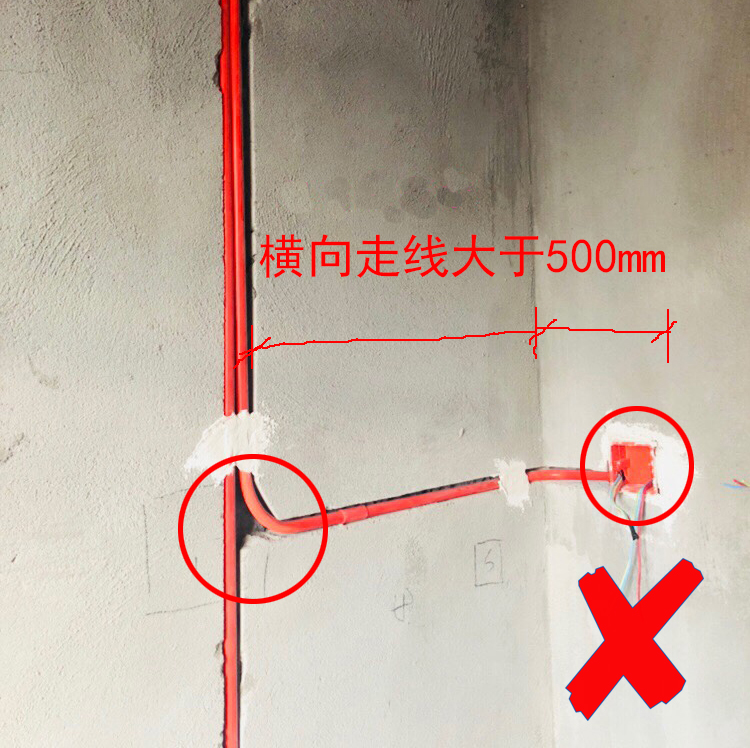

△严禁长距离横向开槽，破坏墙体竖向结构安全
△严禁长距离横向开槽，破坏墙体竖向结构安全
△严禁长距离横向开槽，破坏墙体竖向结构安全

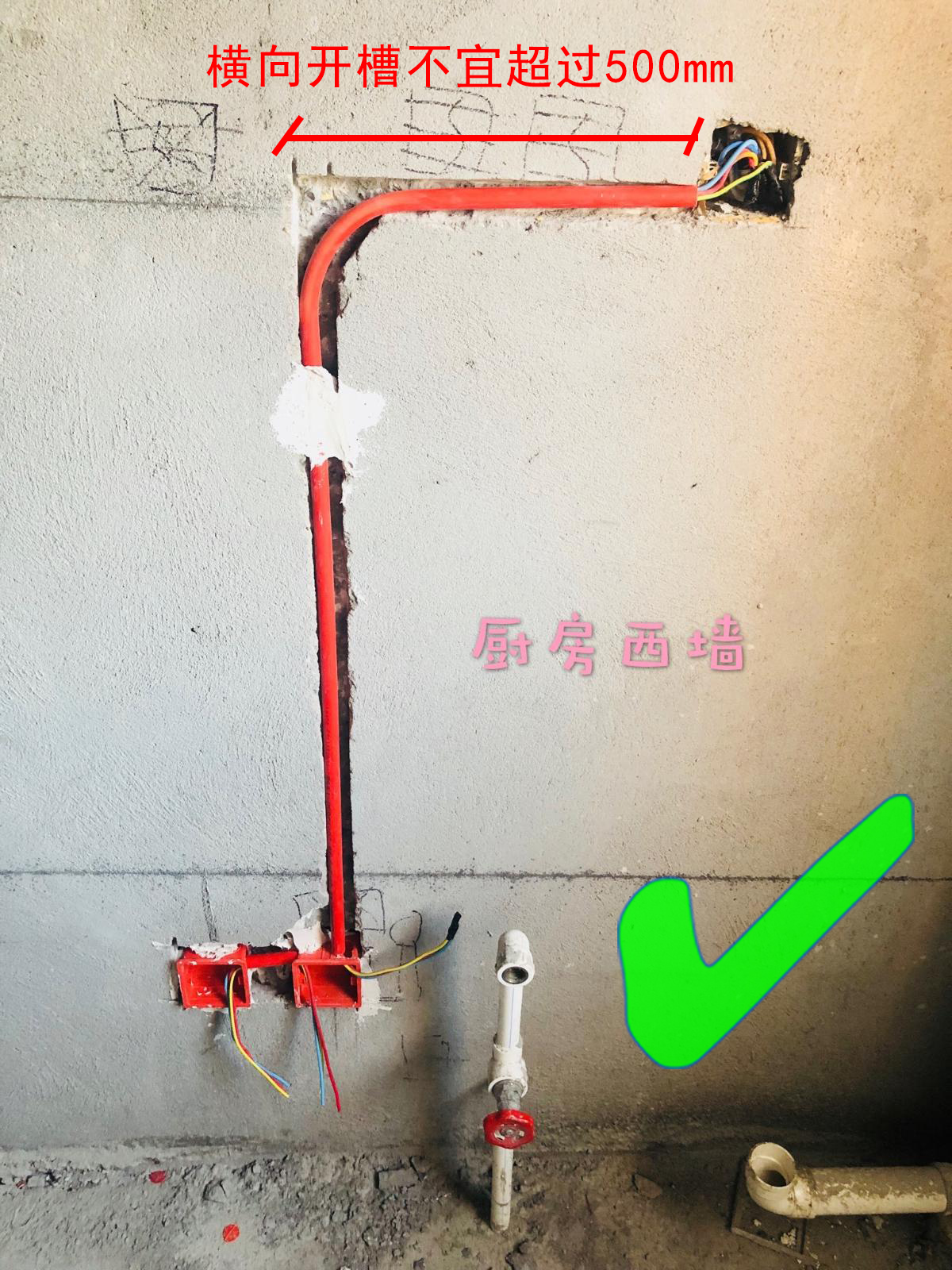

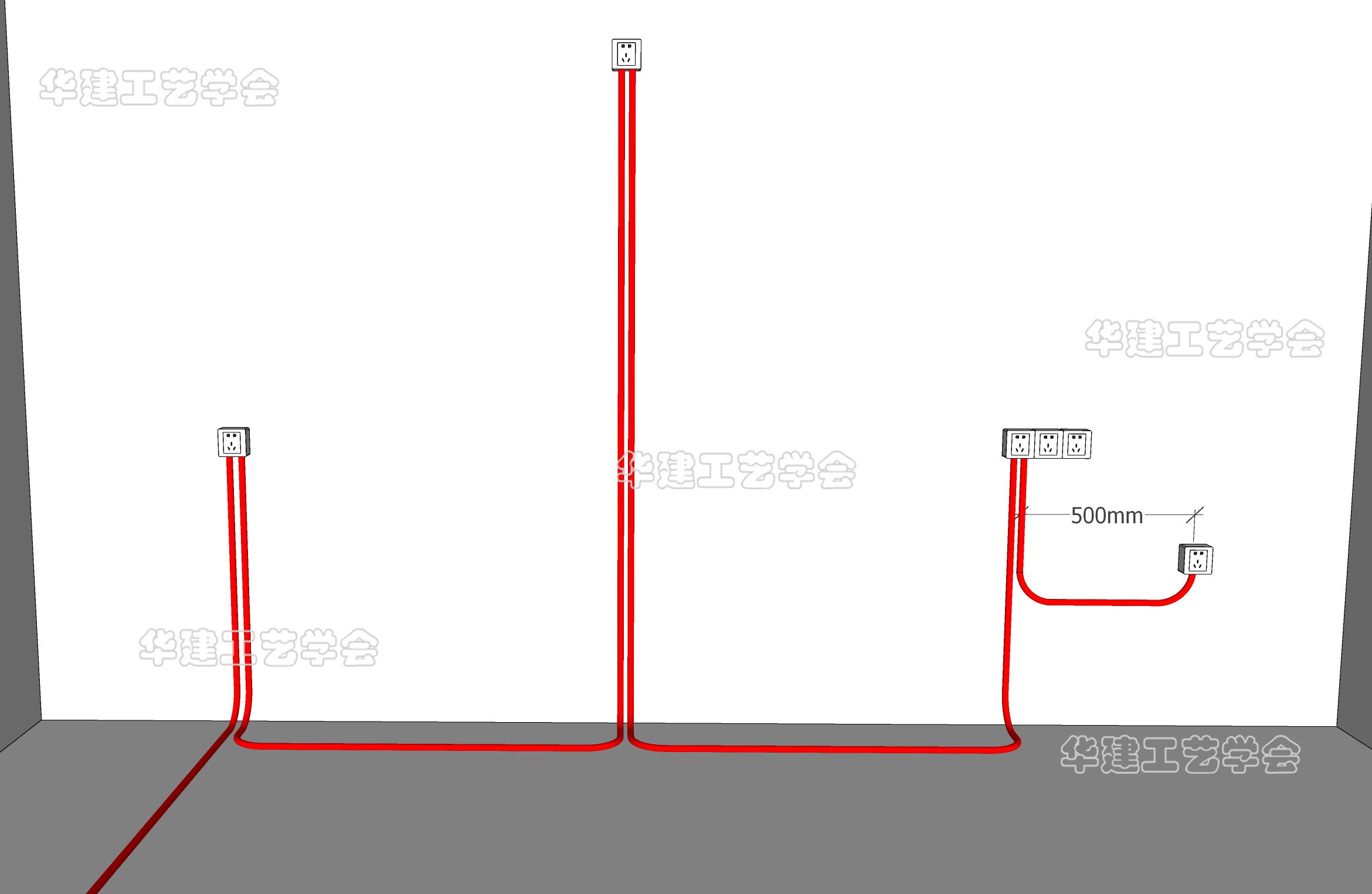

△横向开槽不宜超过500mm

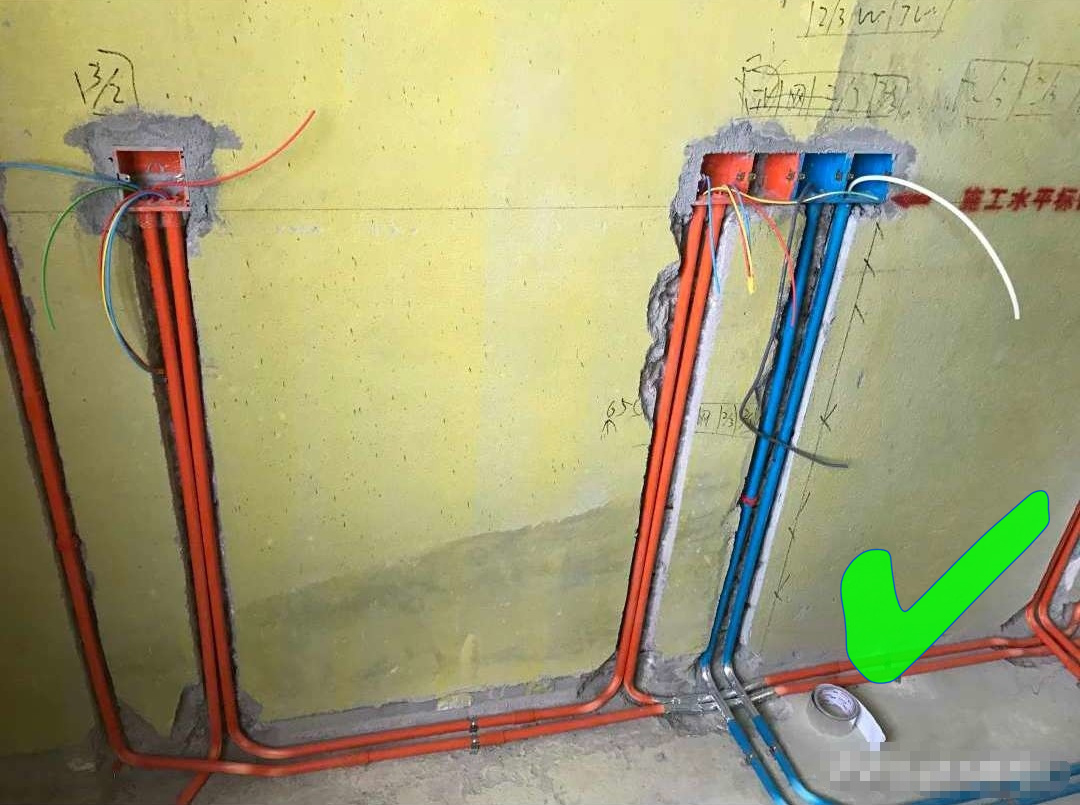

△在墙上尽量竖向开槽
4. 线路布设线管交接处
强电线与弱电线需要不小于 300mm间距 ， 尽量不交叉。
当强电线与弱电线做交叉处理的时候，常见的有以下两种方法：
（一）锡箔纸处理工艺：
使用锡箔纸或者带有屏蔽层的导线。 在强电与弱电交叉的地方，管道的外围裹上一层锡箔纸（一般强电管和弱电管都需要包裹），减弱两者之间的干扰。

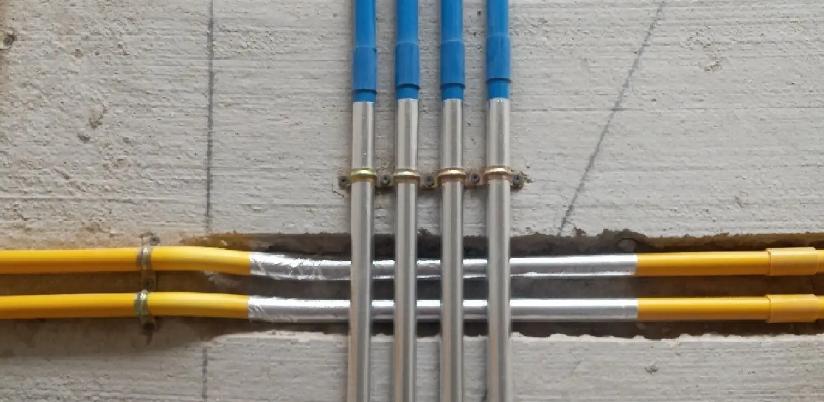

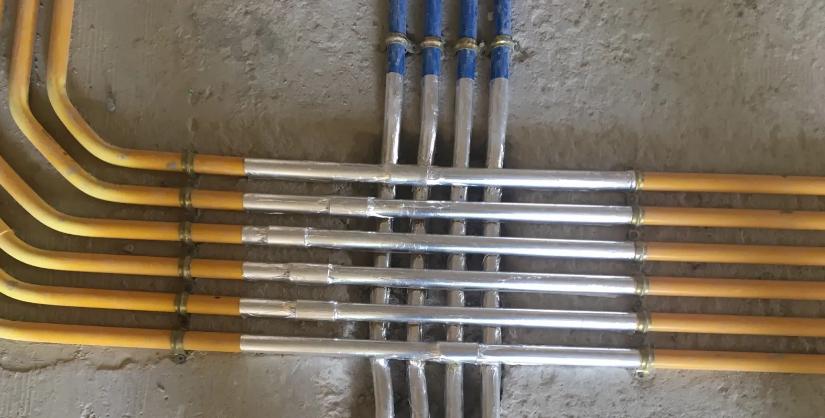

△锡箔纸处理工艺
（一）使用过桥弯：
强弱电交叉处的过桥弯， 最好选择金属材质的，以镀锌铁质最为常用，屏蔽干扰效果也最好。

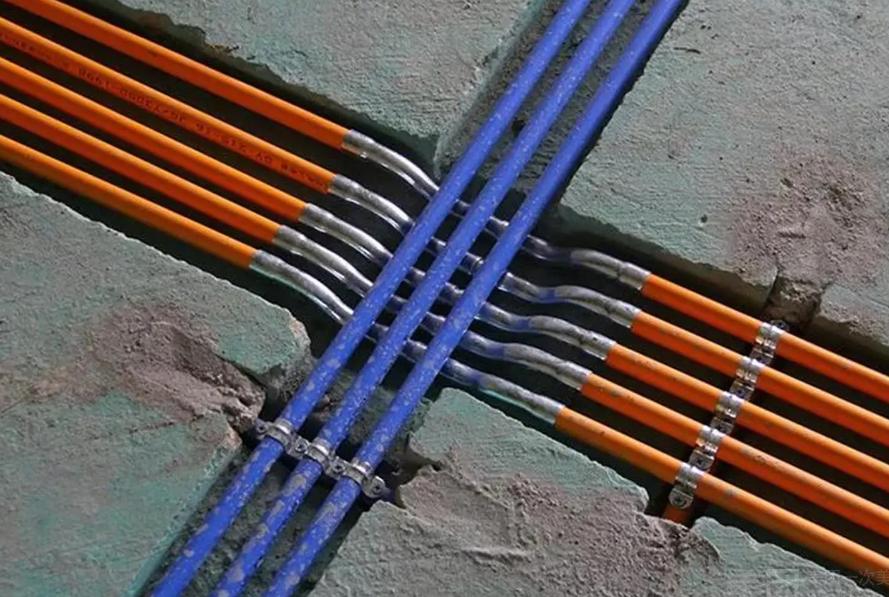

△过桥弯工艺
主要是讲述了有关住宅精装修室内电气装修的电线布线常见错误的施工工艺。
本文编写单位
华建环境设计研究所编写
编辑：梁薇
图片：苏韵涛
审校：廖炽伟、范丝燕
发布于2021年5月
