价格昂贵，带你一探头部按摩器脑轻松内部构造！家里老人买的，不爱玩了，拆开看看构造，分享给坛友们。
这款别说，带着还挺舒服的，主要由头盔，控制器，电源构成。电源挪给血压计用了，剩下的只有拆、拆、拆。
本文分两部分：
一、拆解头部按摩仪的头盔介绍功能与构造。

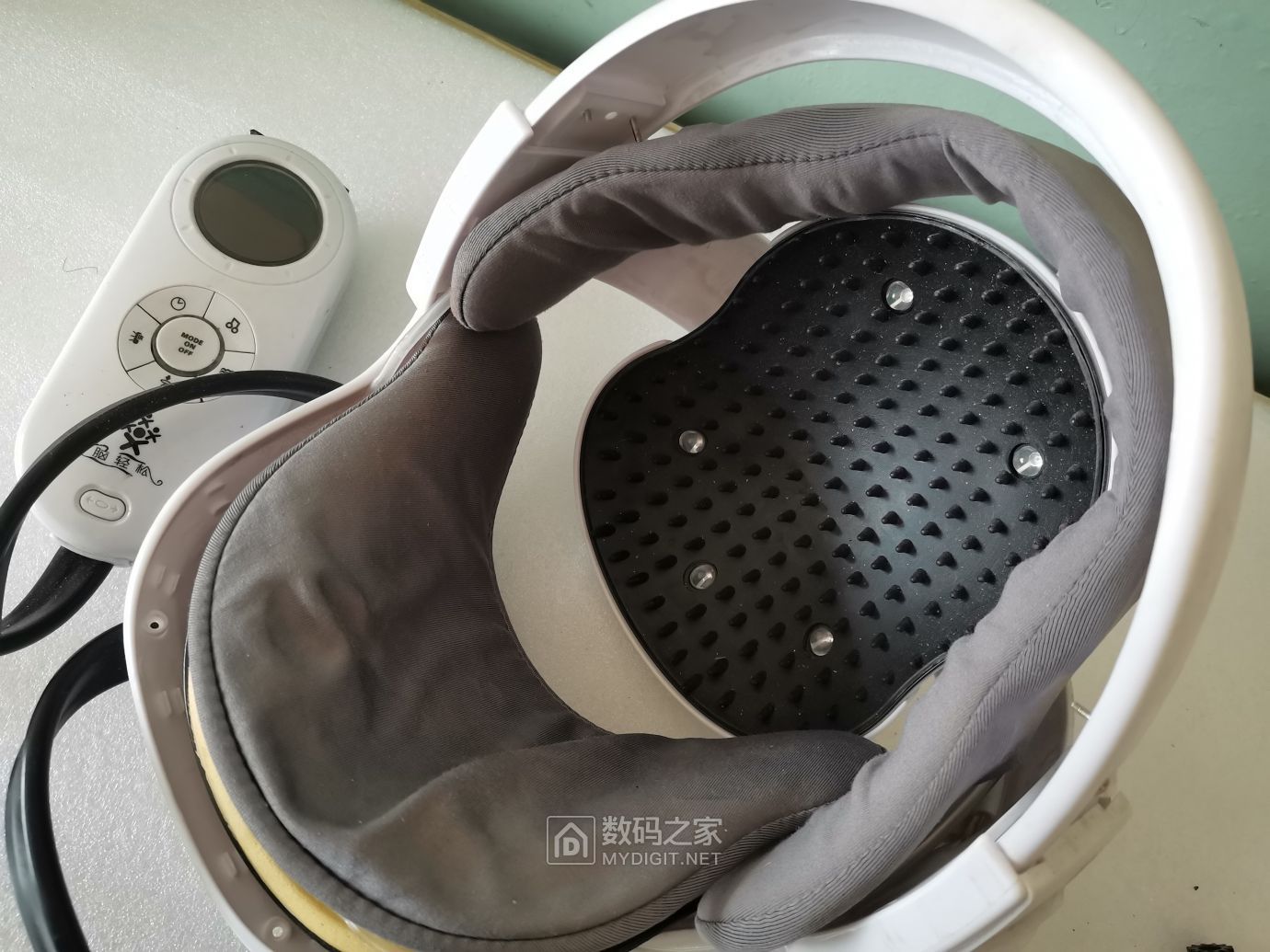

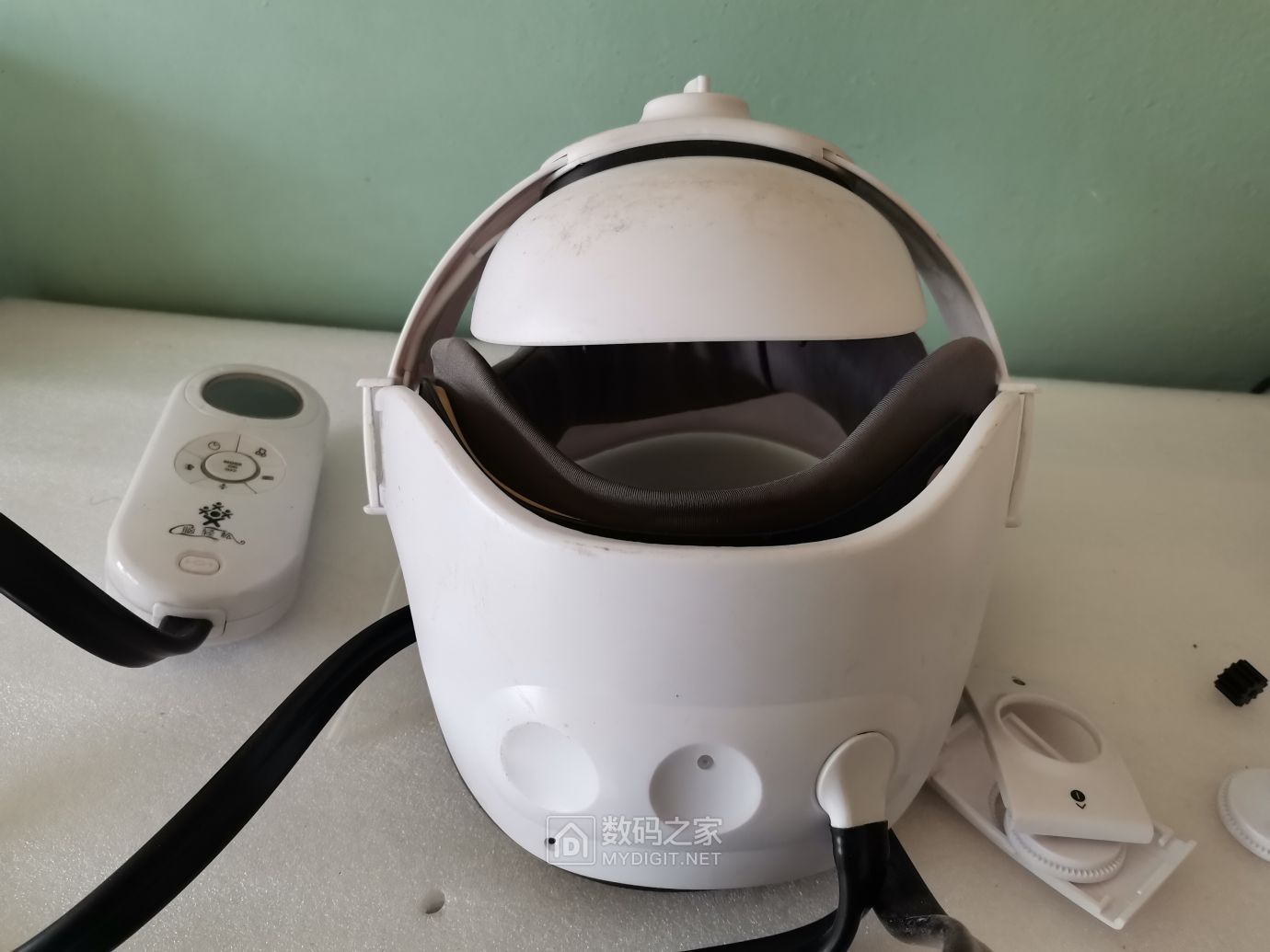

头部按摩仪头盔与控制器
上部构造

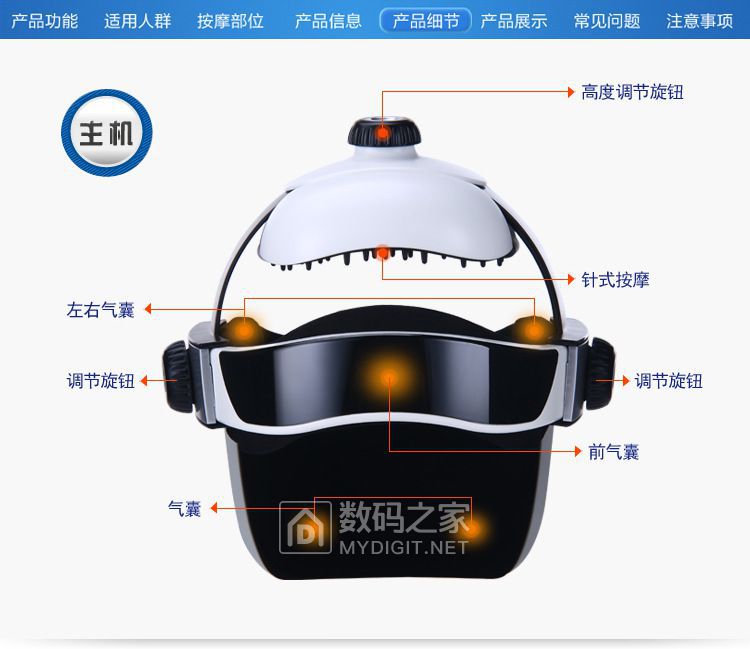

按摩仪的构造与功能。

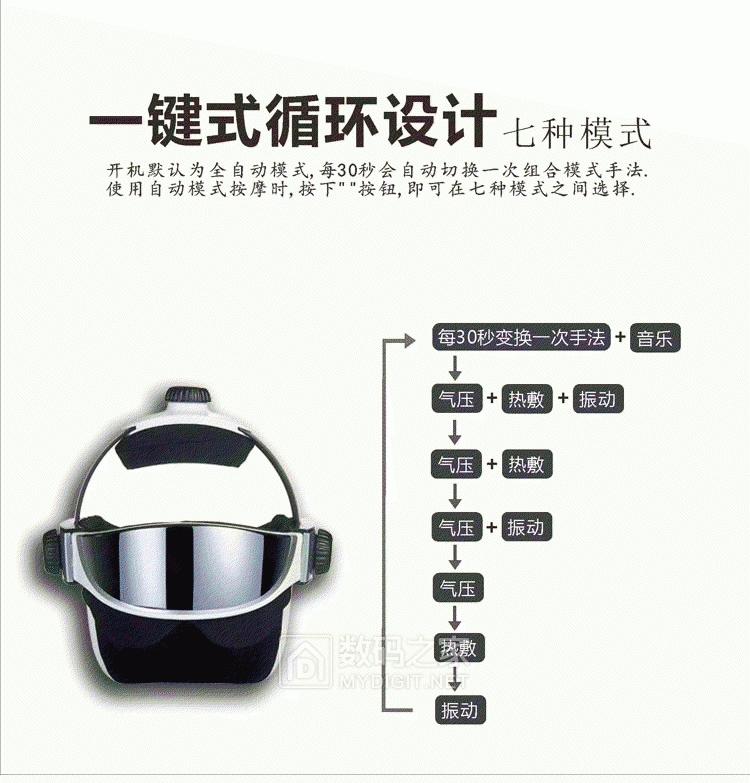

有七种模式

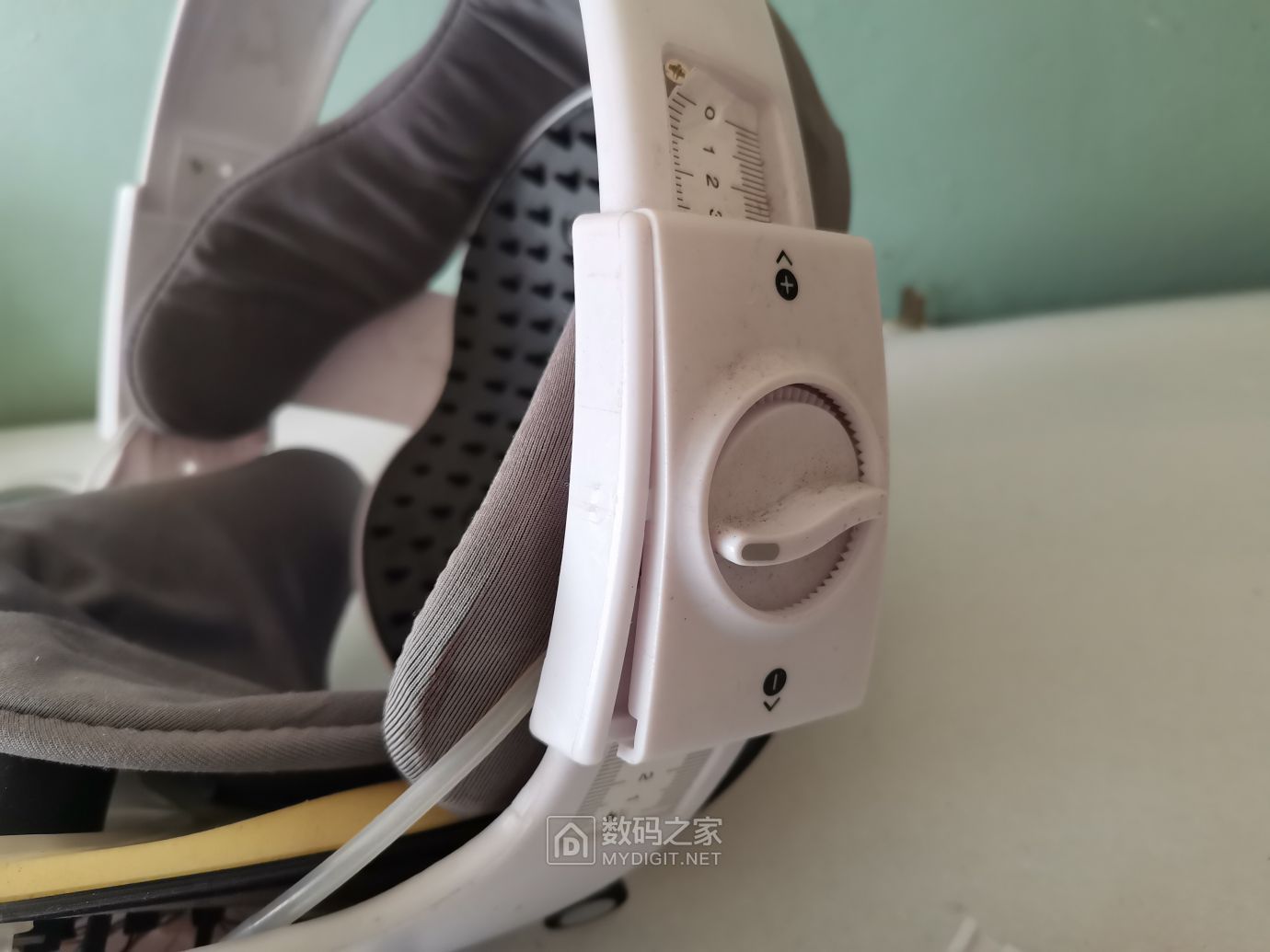

调节按钮，就是侧面这里。
四周带海绵垫
顶部带按摩和加热的 。
控制器来个靓照 。

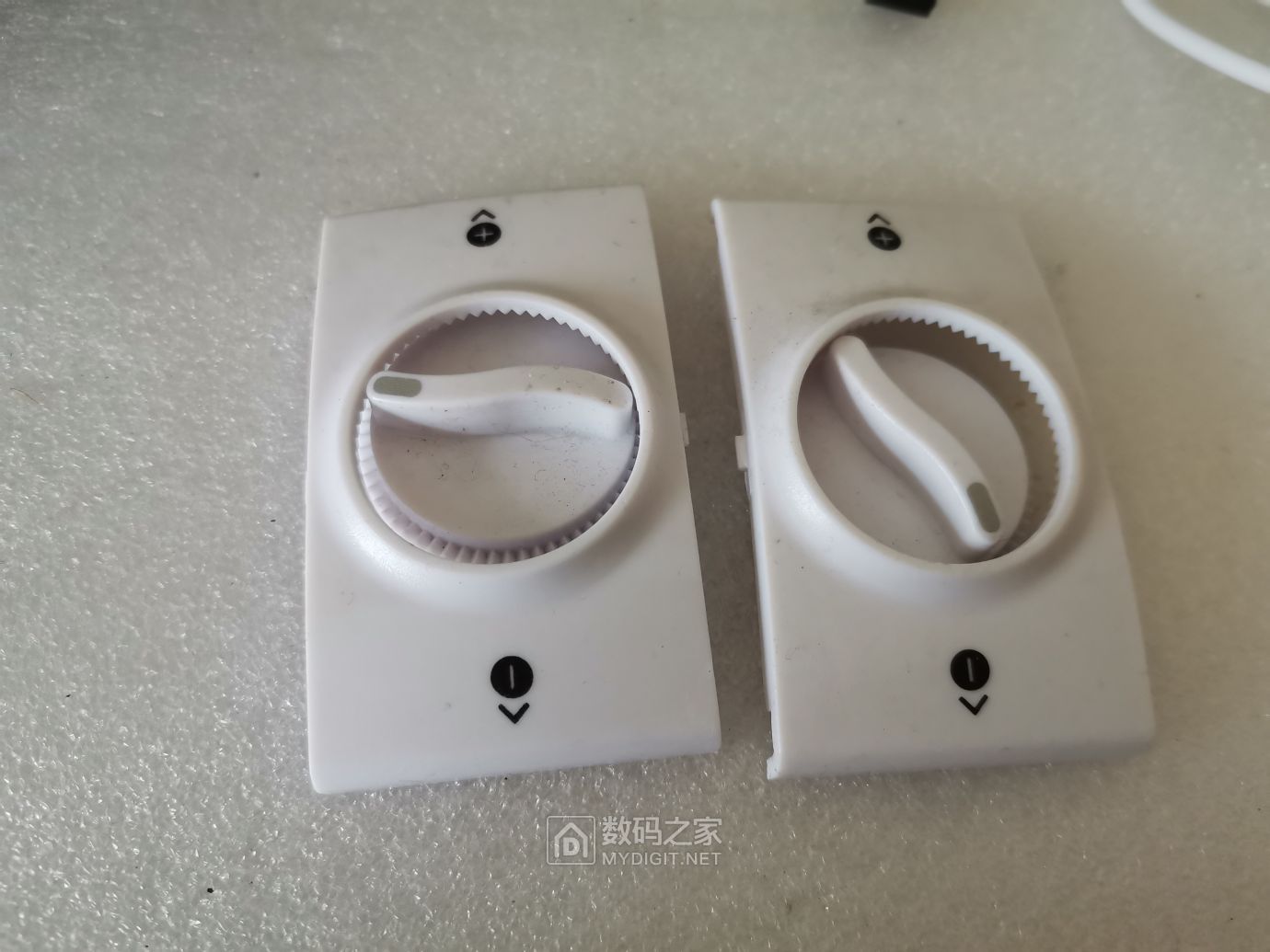

拆下来调节旋钮。

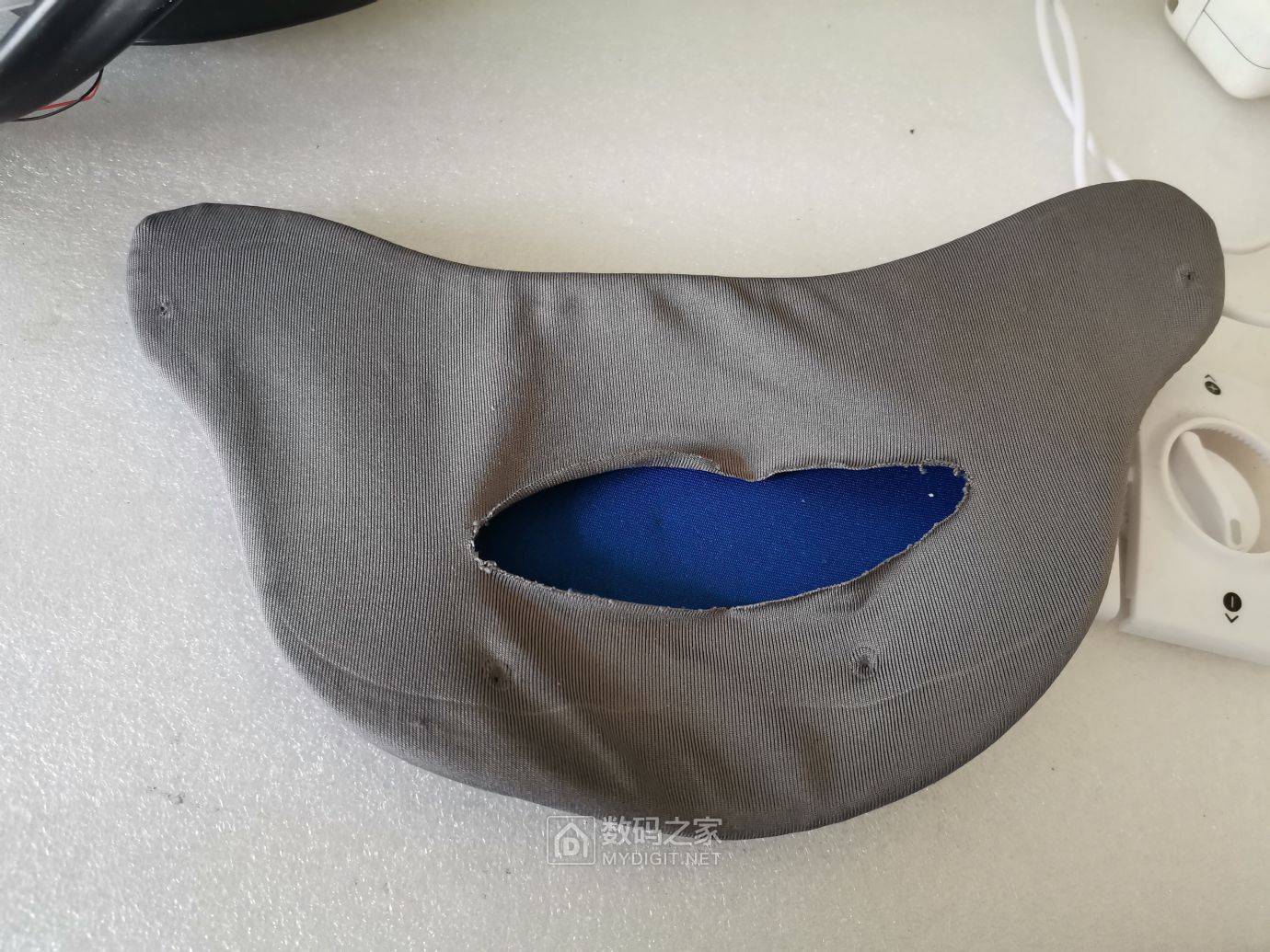

拆下来外面防护棉罩

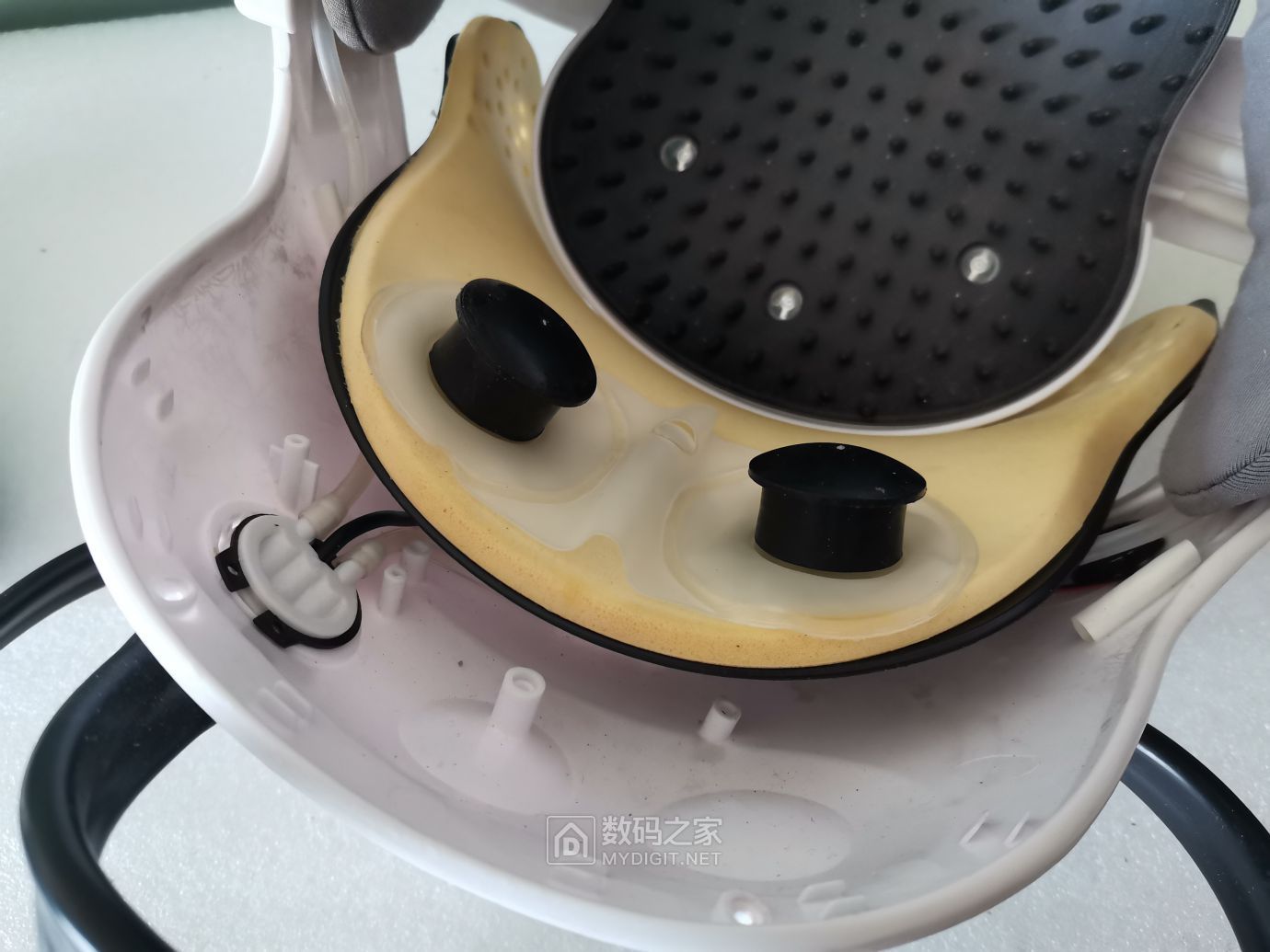

露出内部构造，这两个黑色的是气囊 。

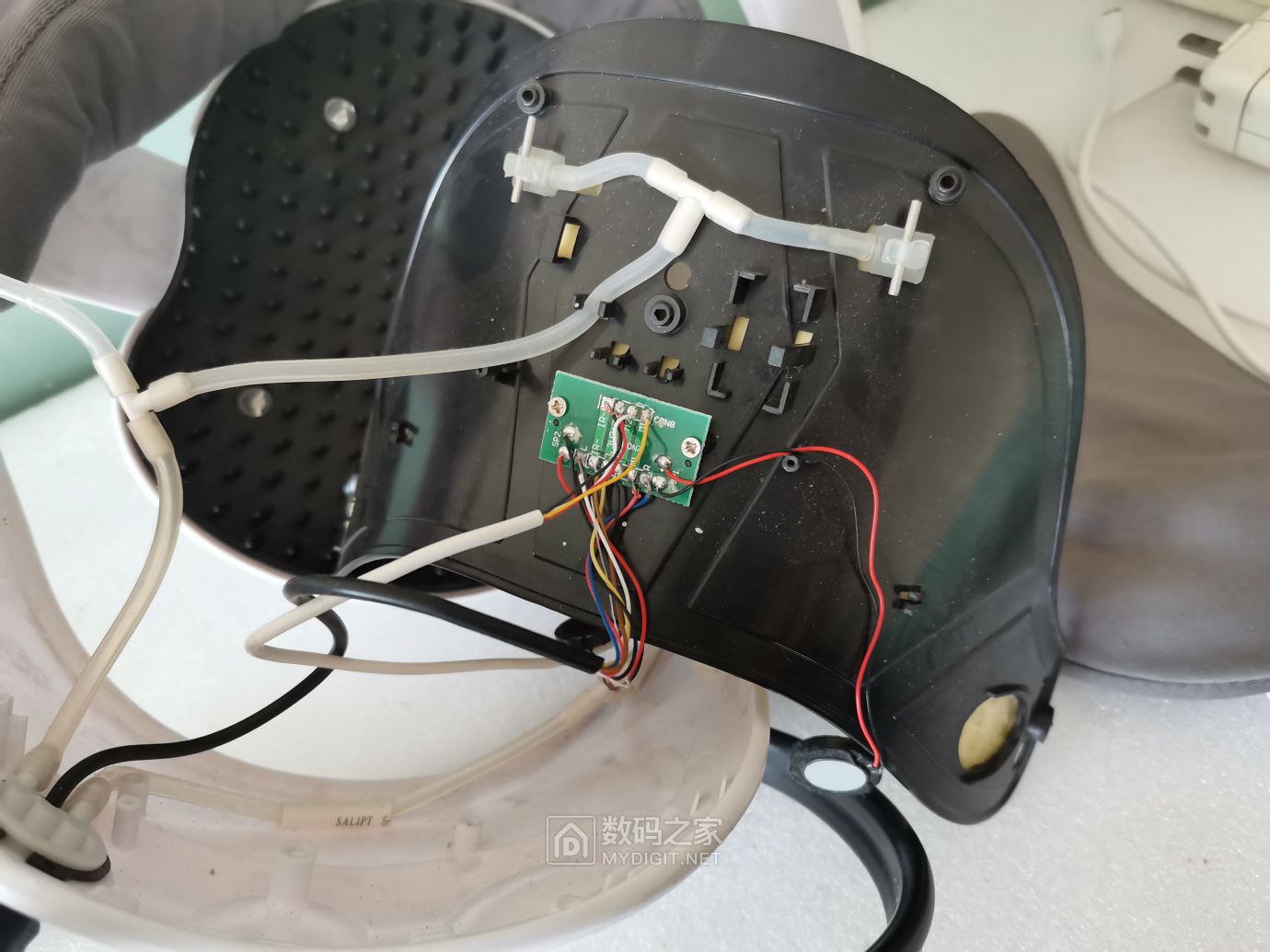

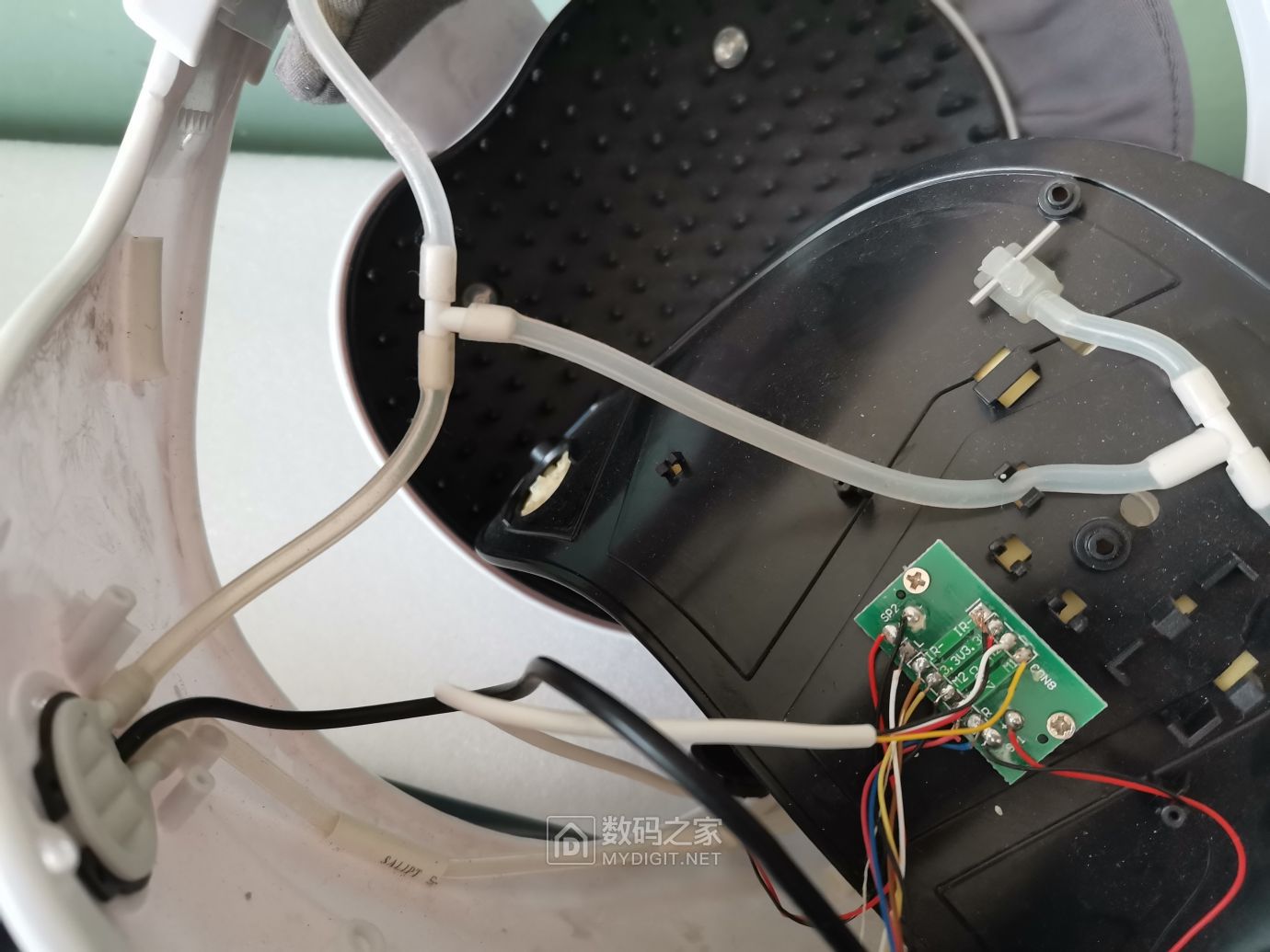

后面带一块转换板。
导气管

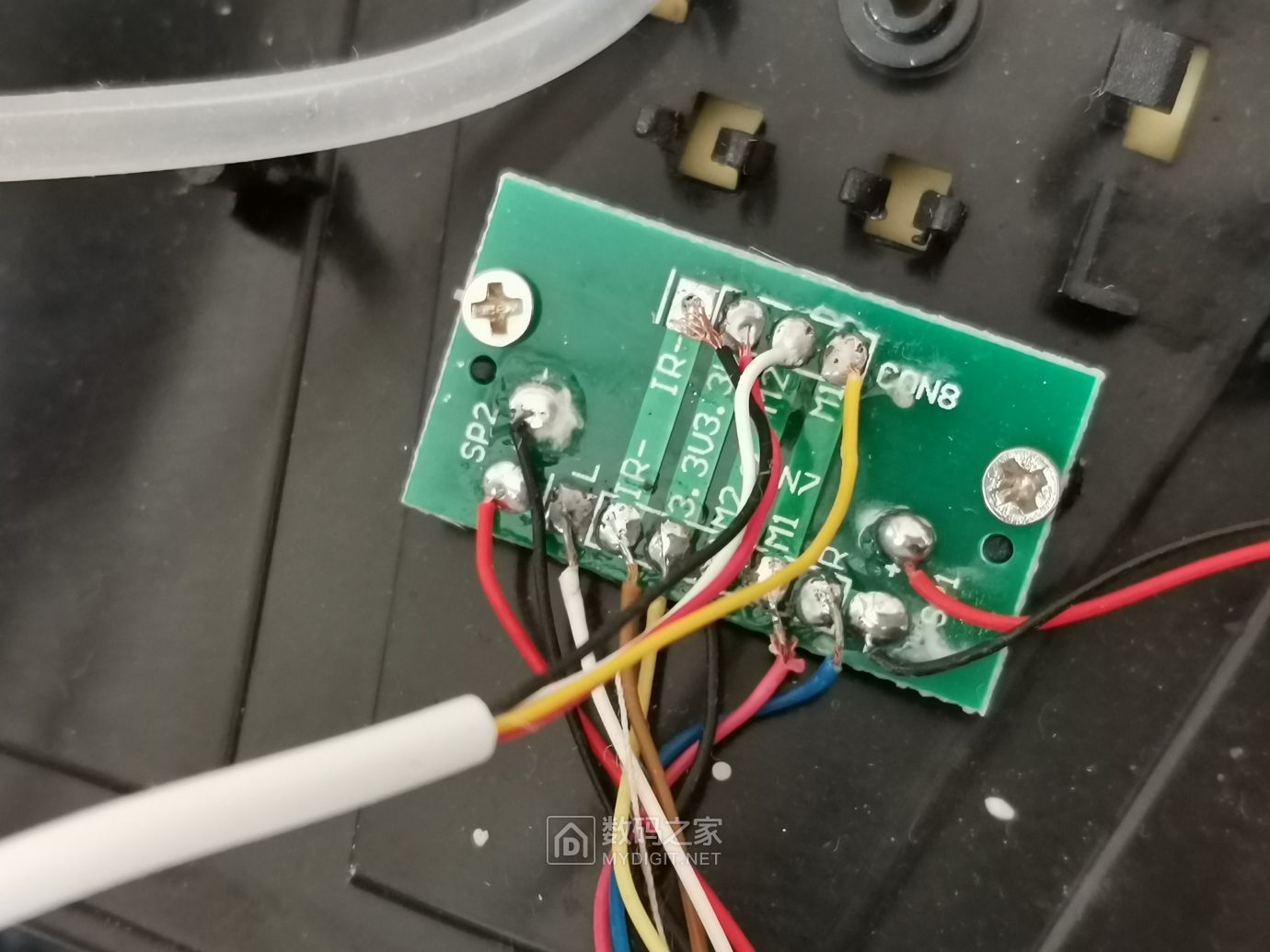

接线板
塑料材质很好的。
拆下来两个气囊。

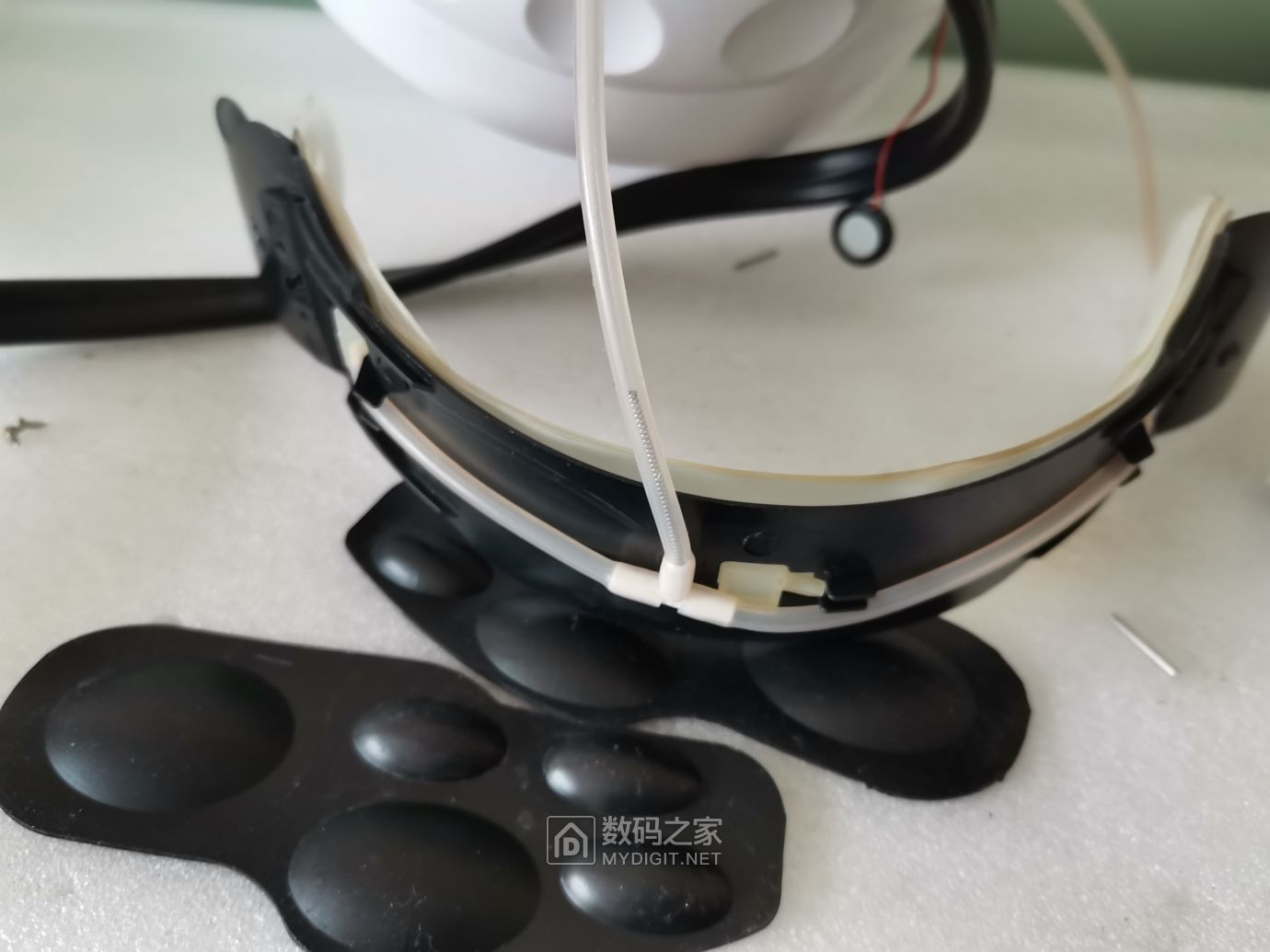

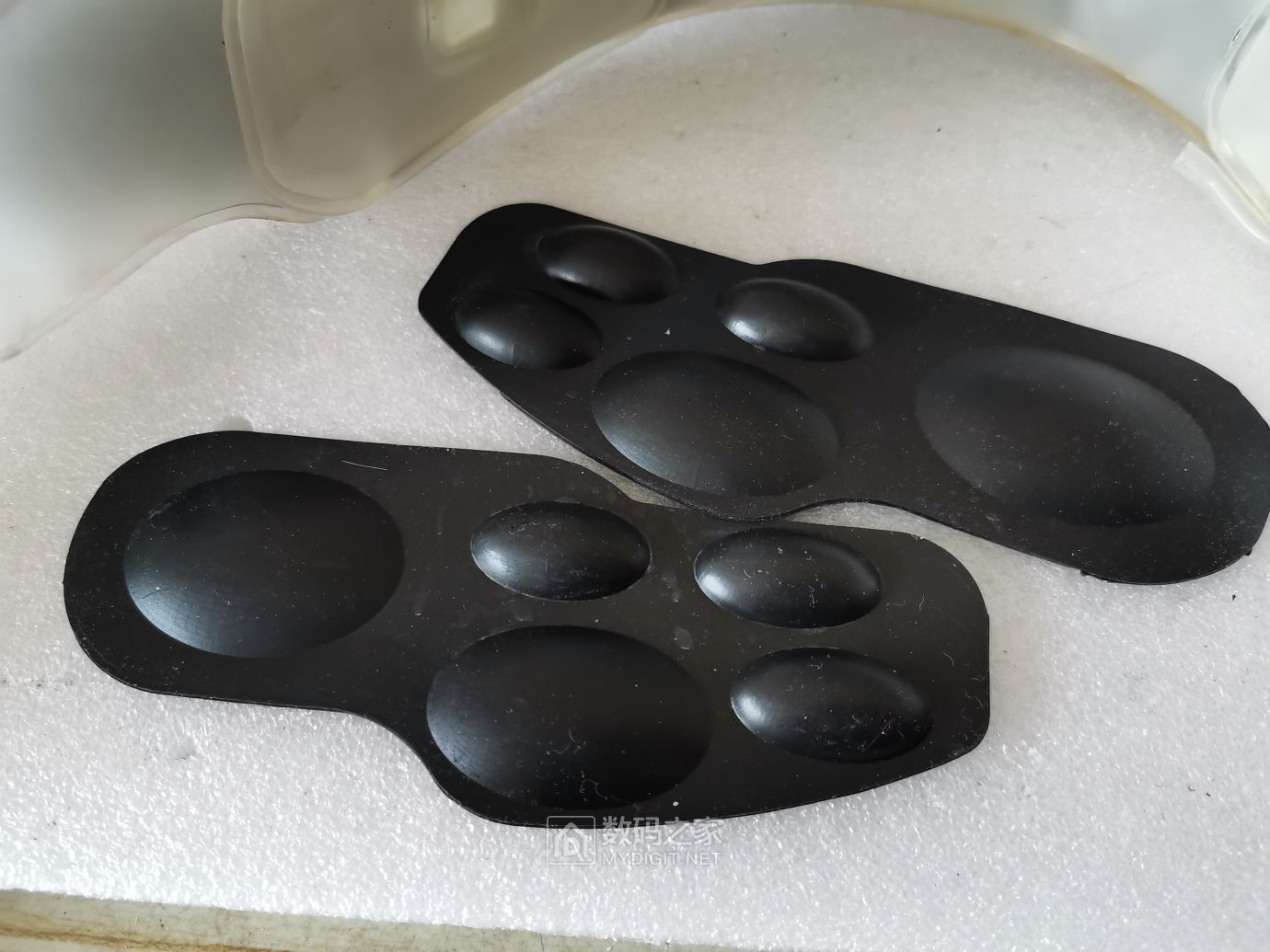

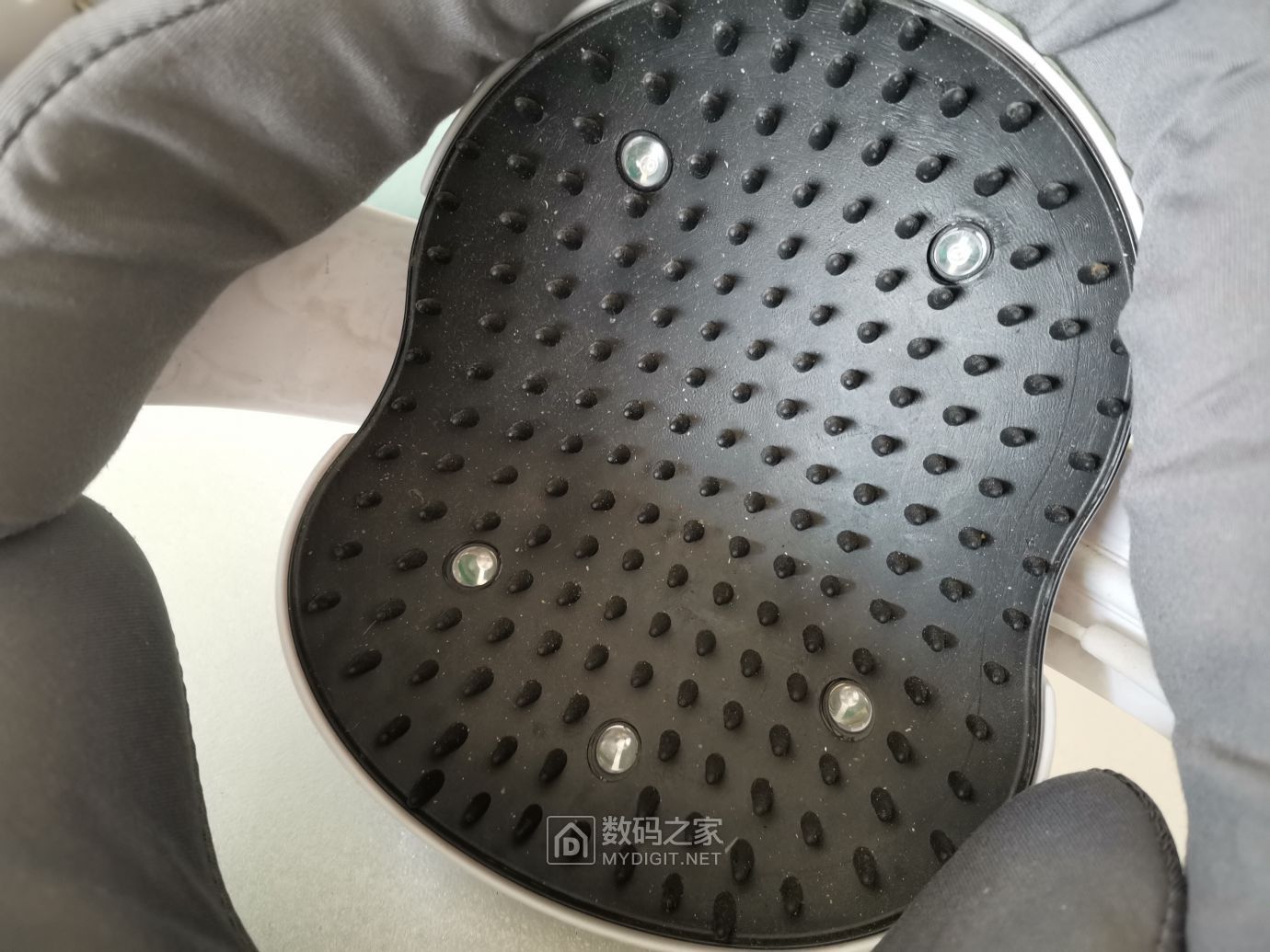

黑色的是软胶皮，工作端 。

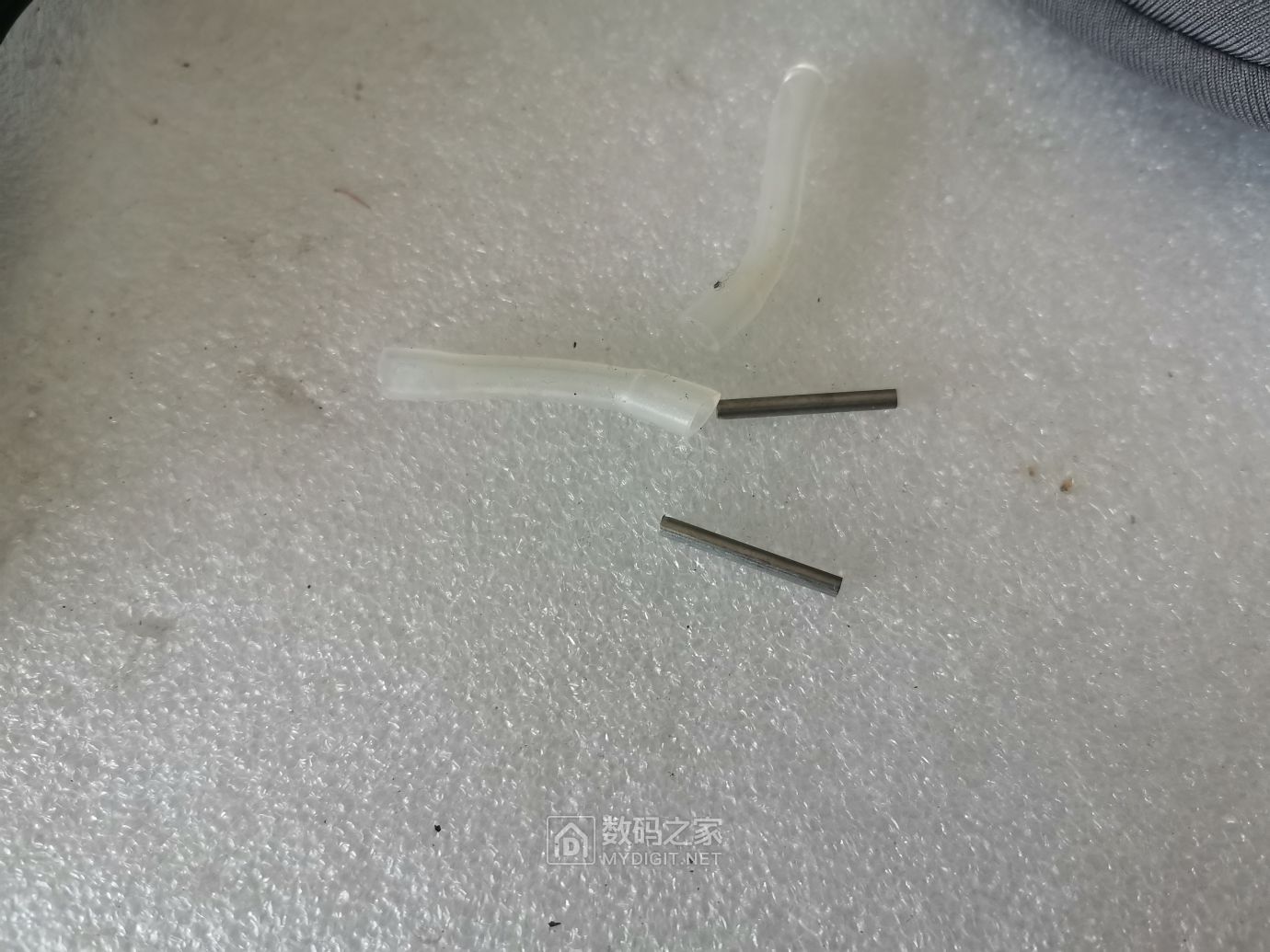

固定销
拆后面气囊 。
非常柔软的垫片。

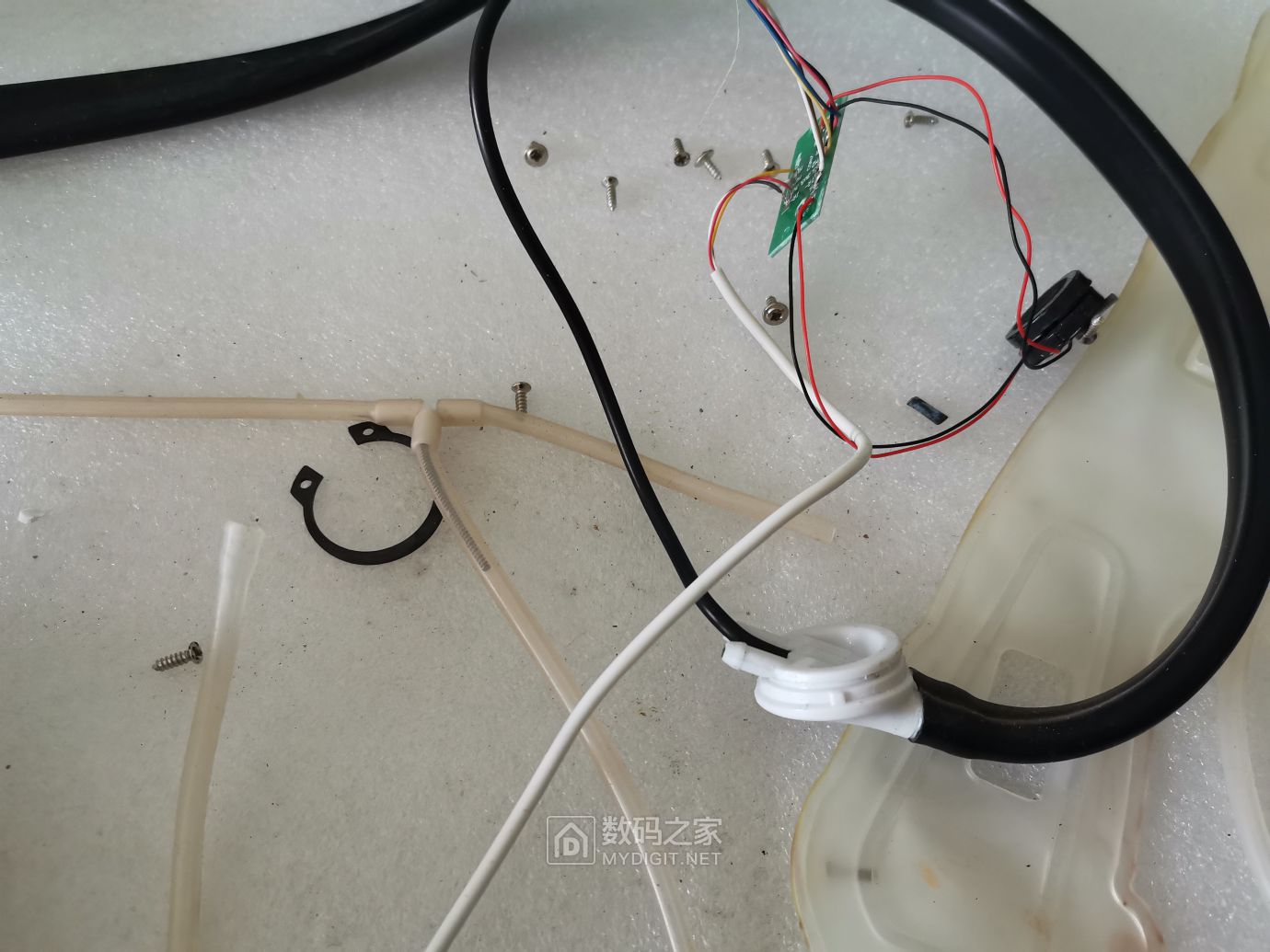

里面都是导气管。

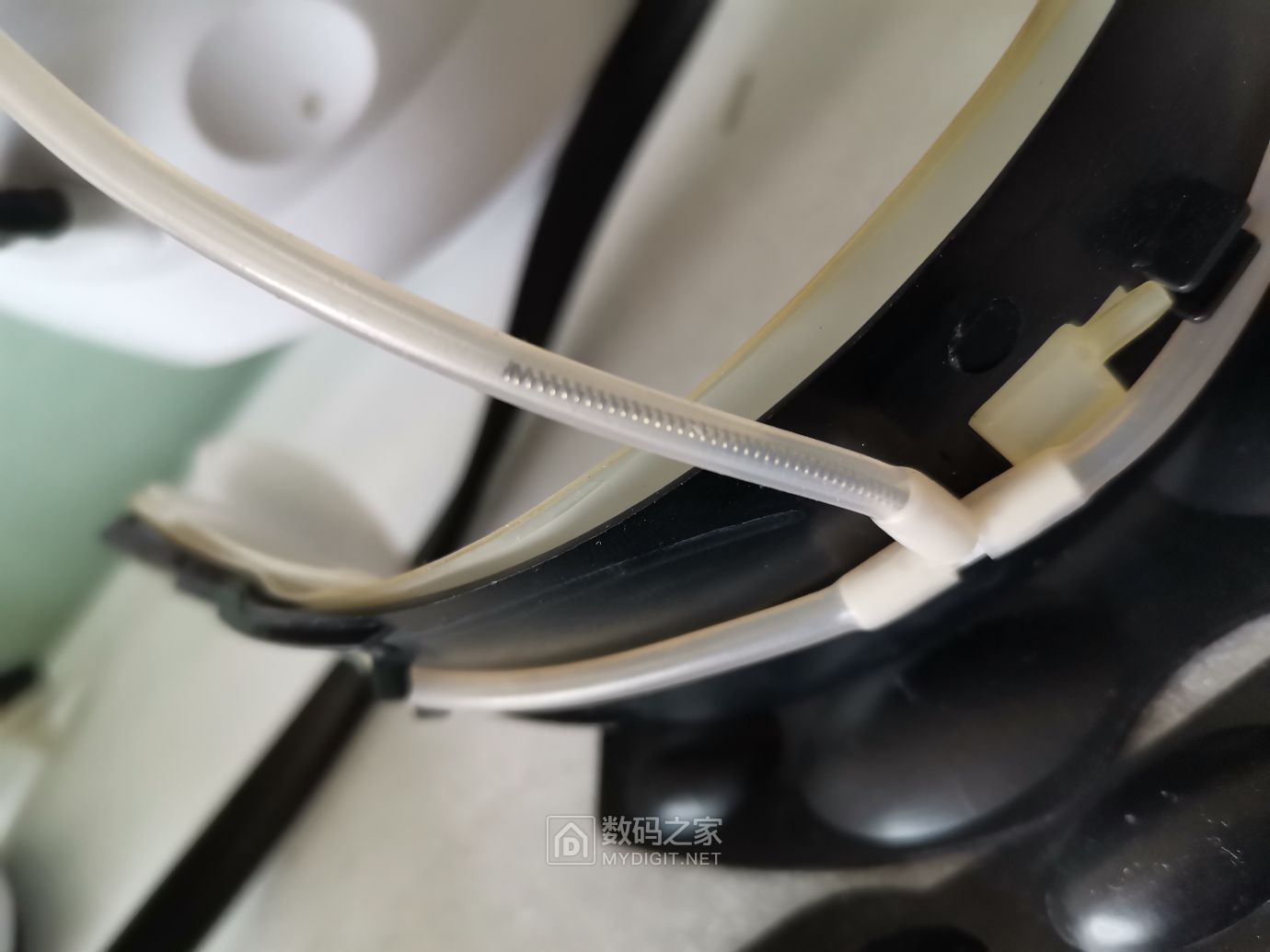

导气管的黑科技，里面有弹簧 。此处设计的非常好：“可以解决导气管弯折堵塞气道的作用 。”
拆下顶部的按摩区。

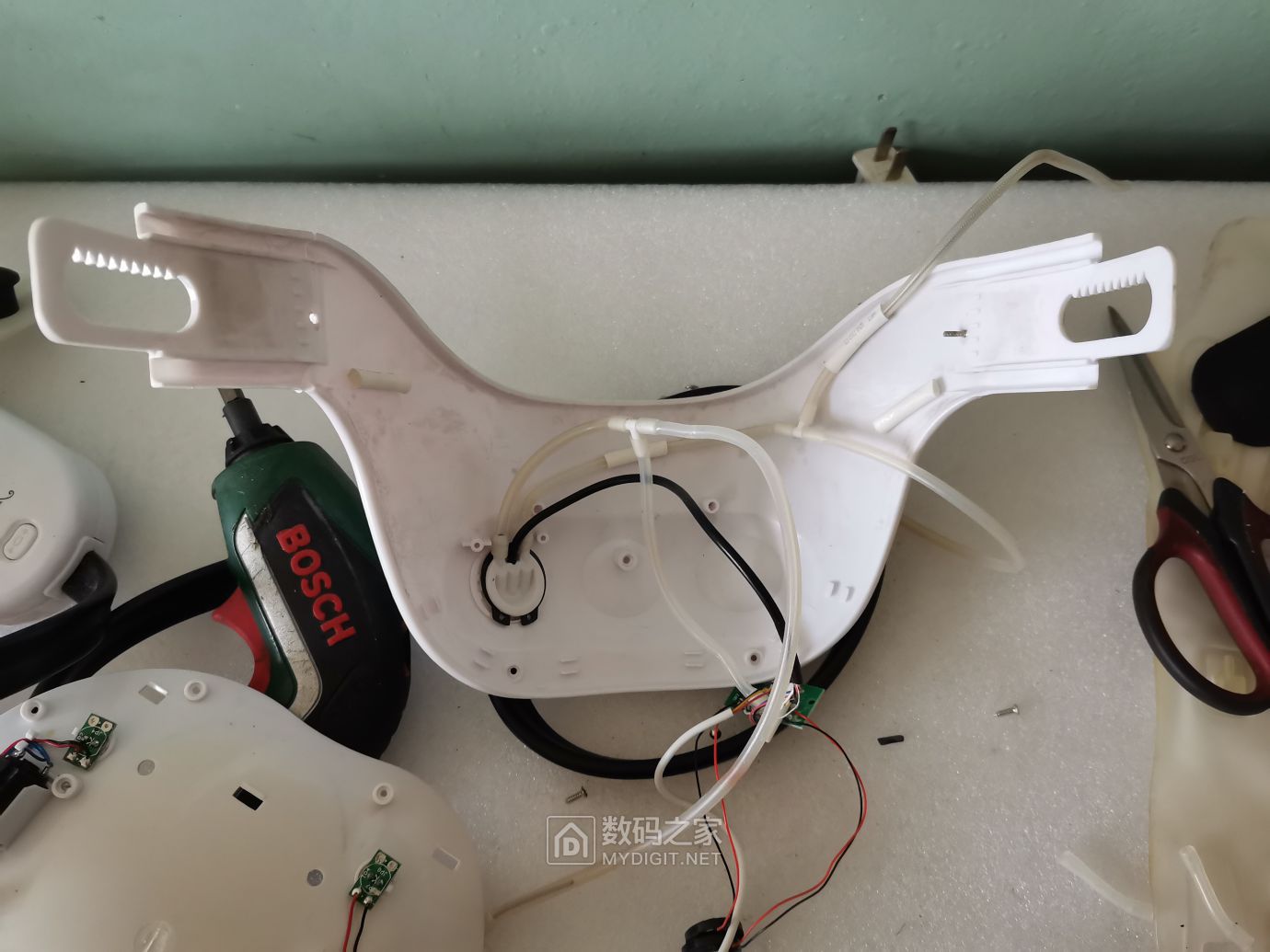

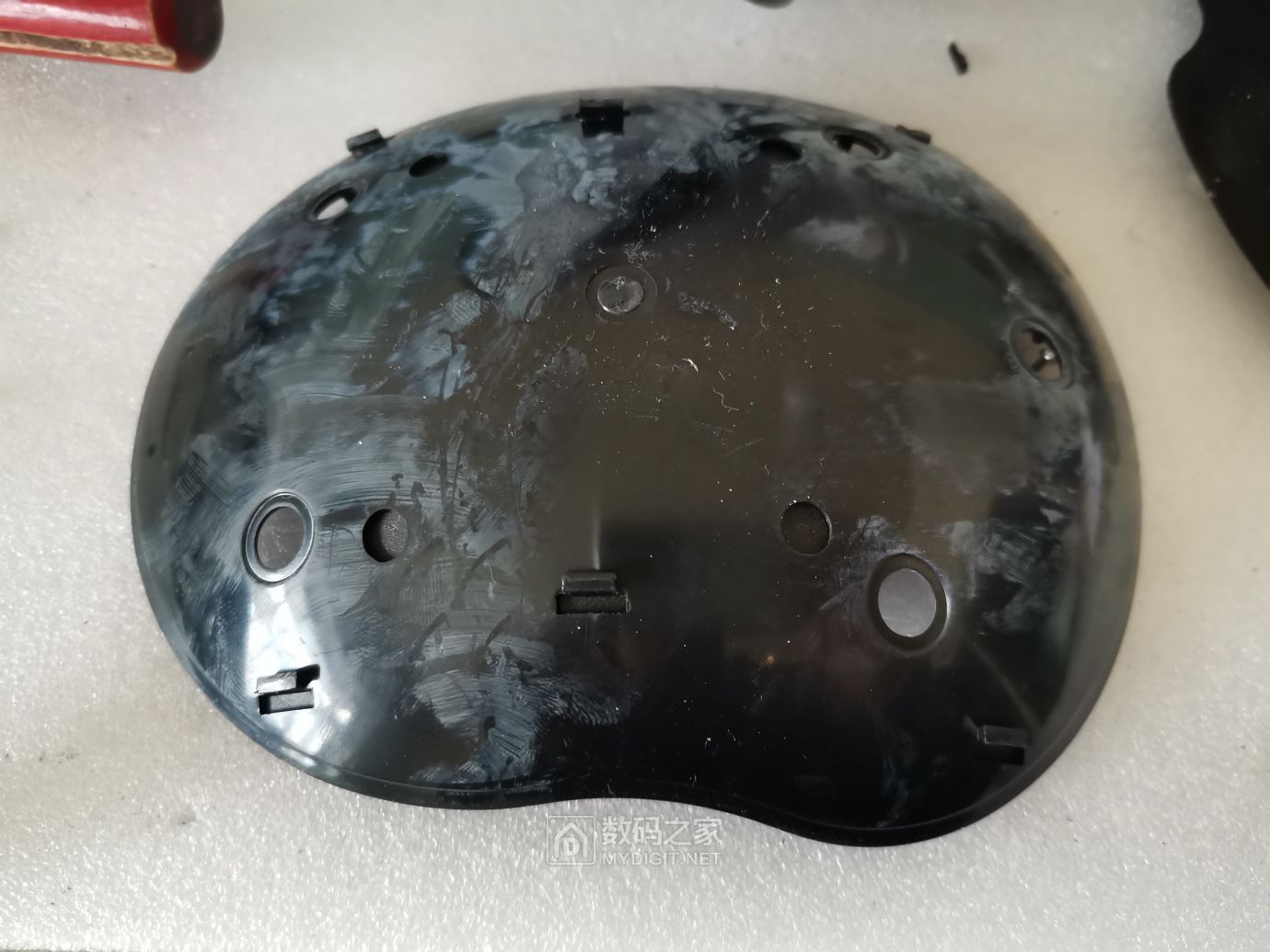

拆下固定支架

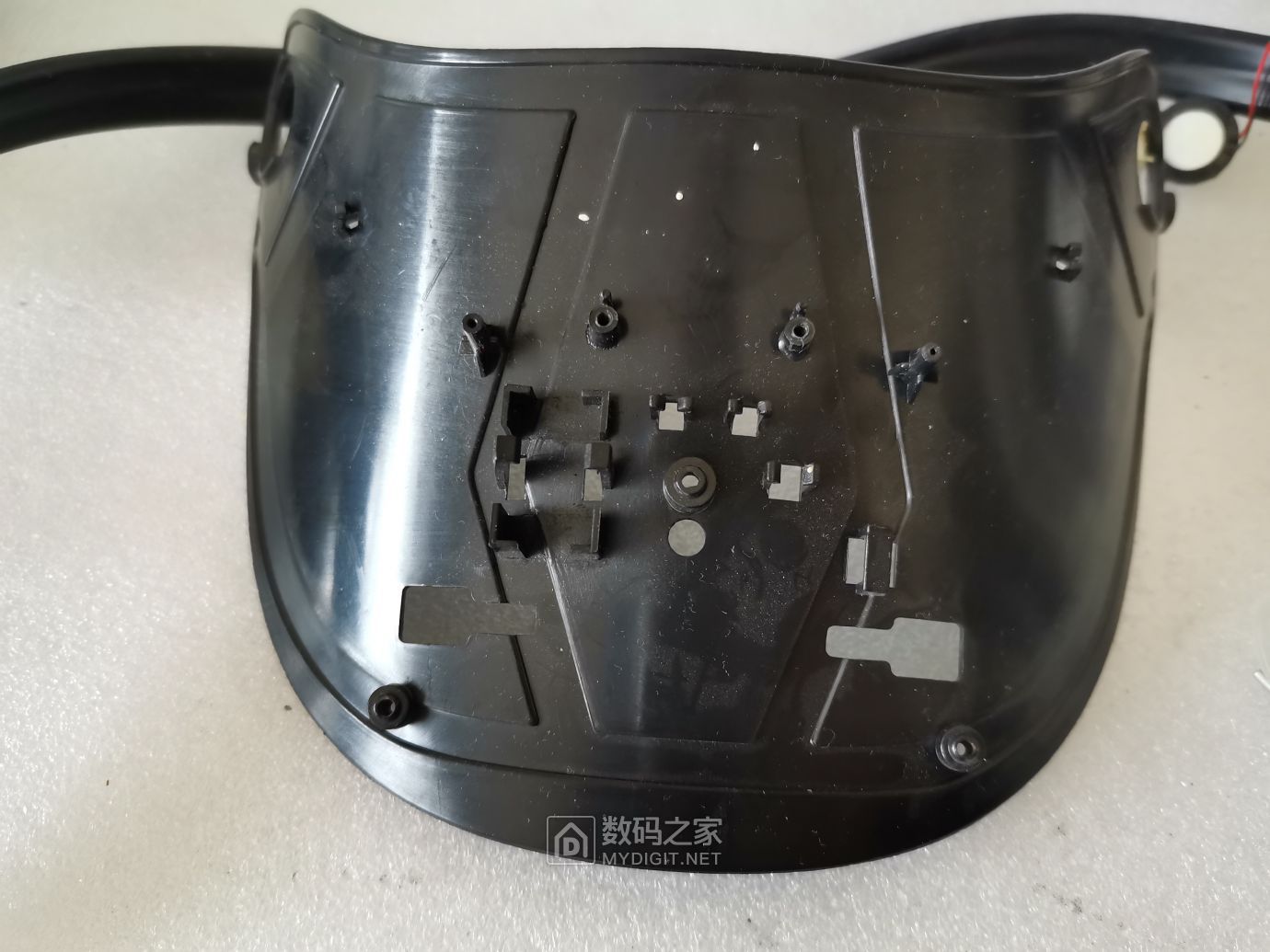

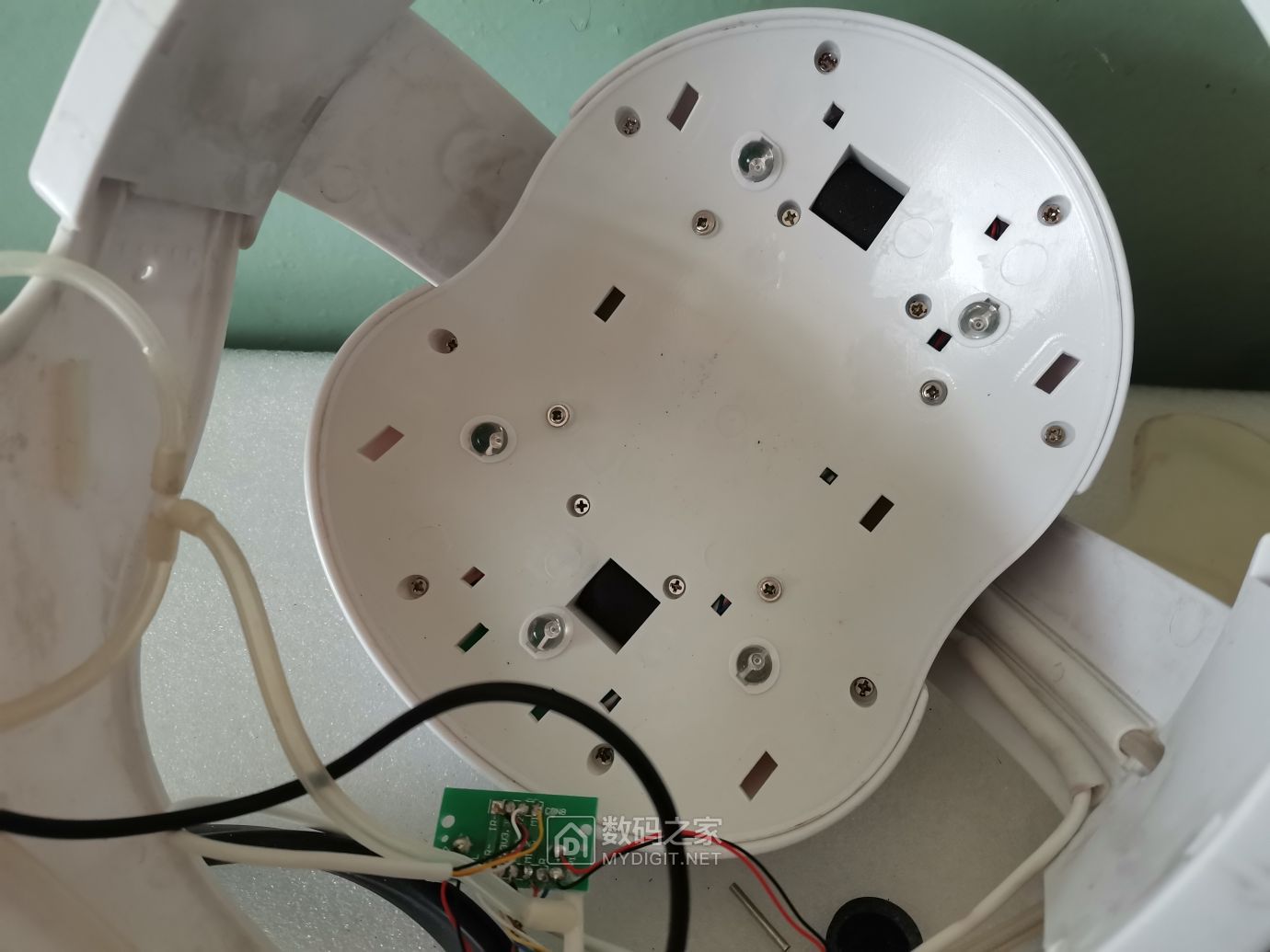

固定支架背面的构造。

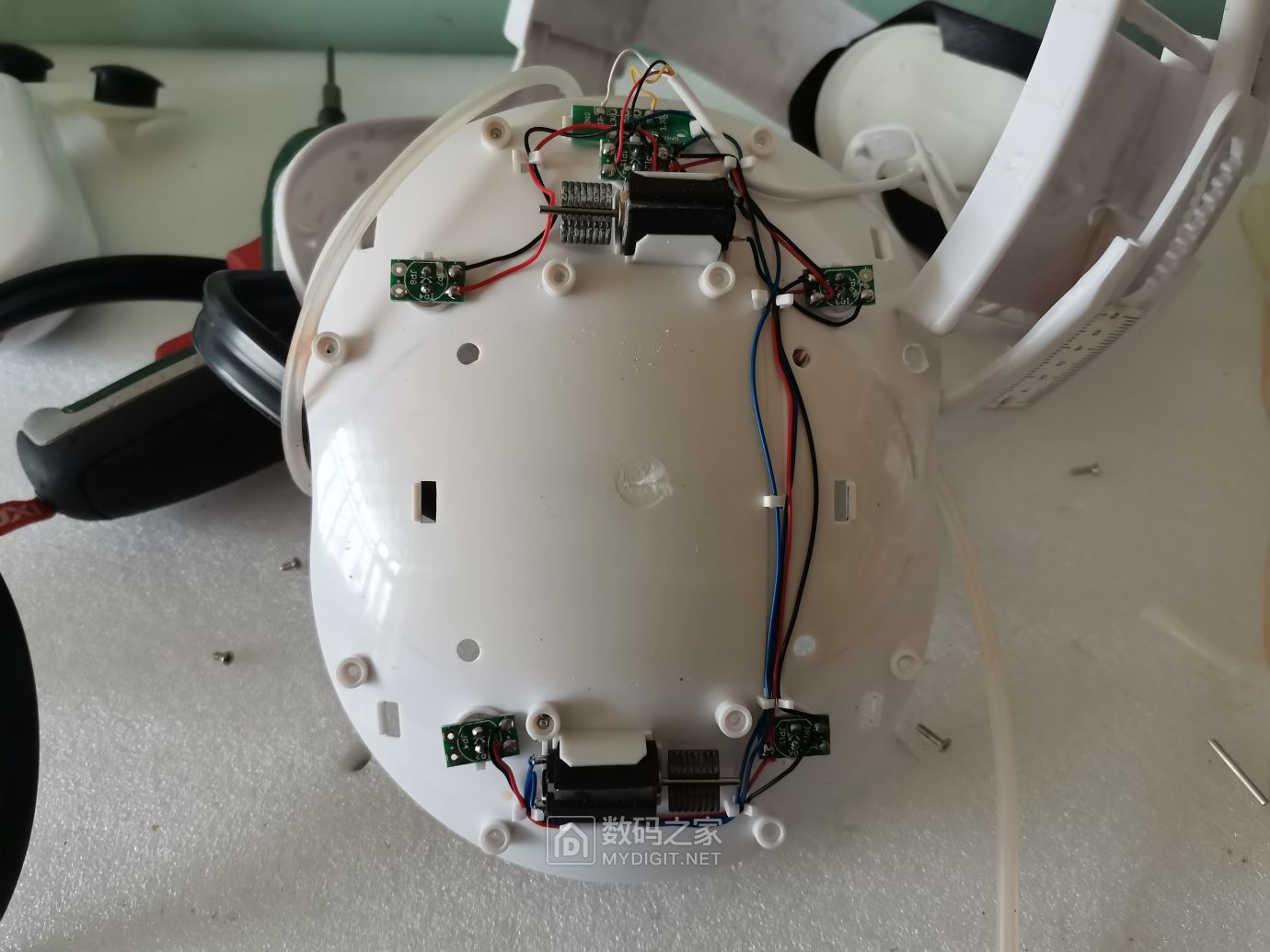

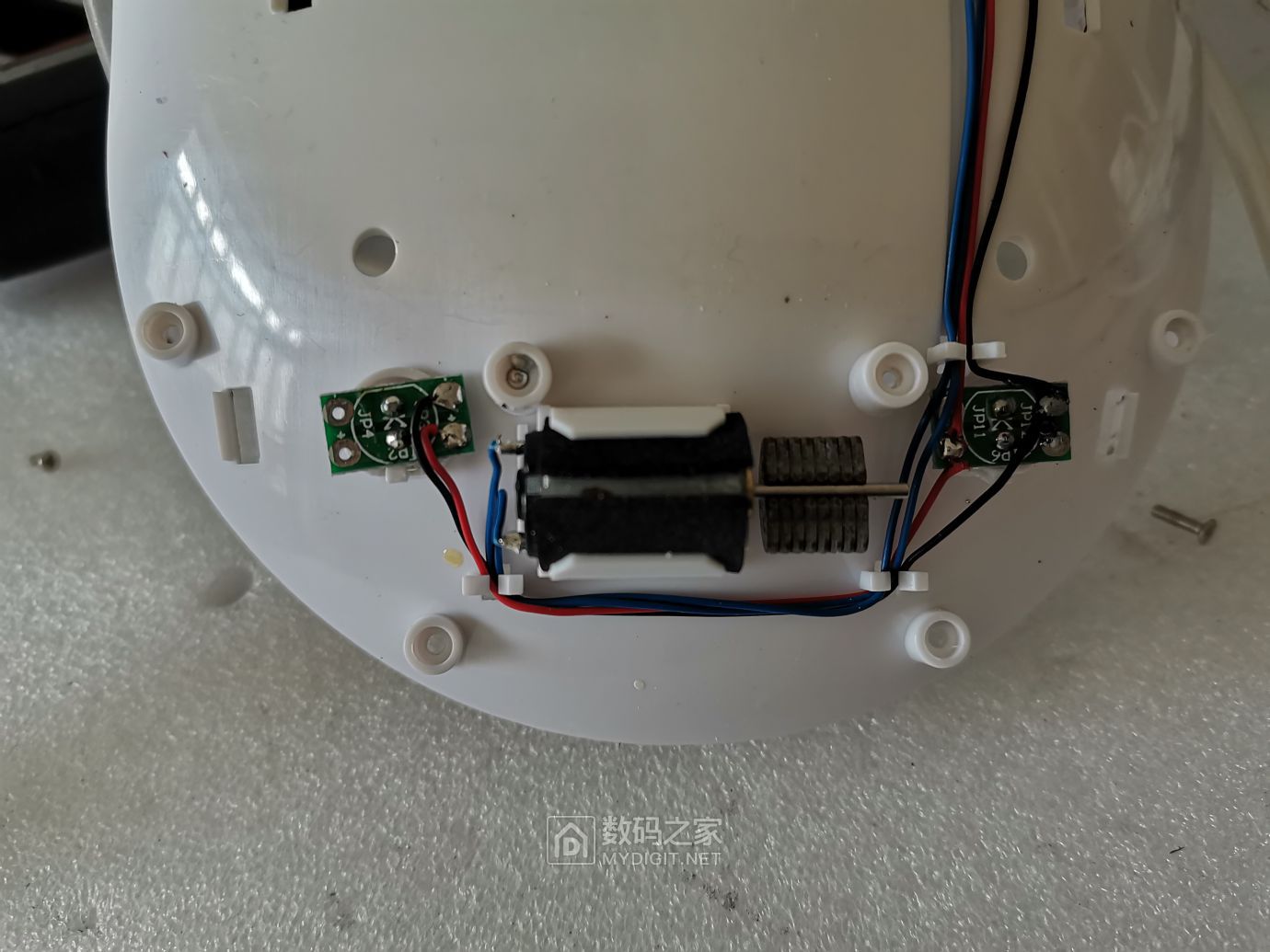

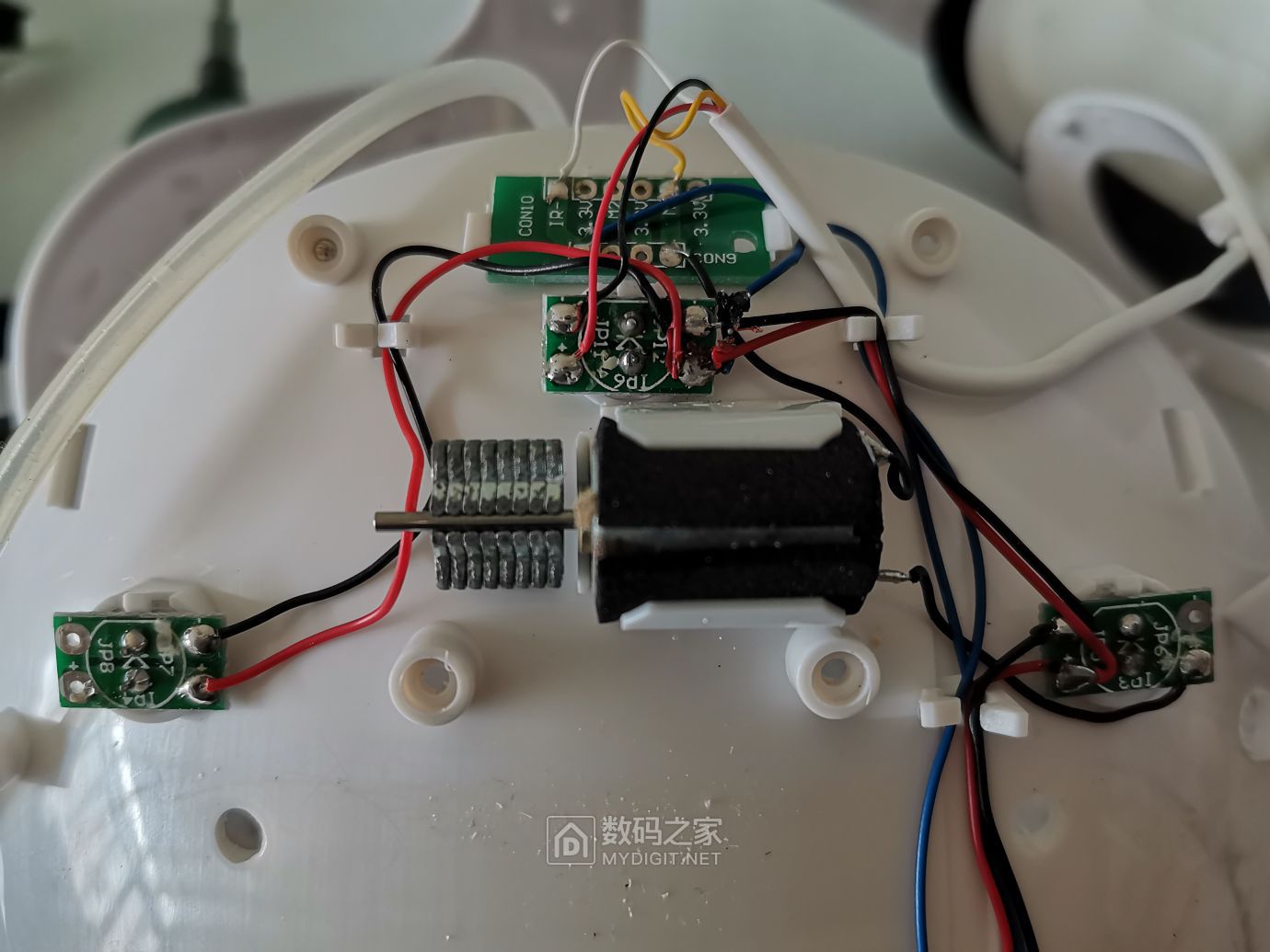

有偏转电机和发热的灯 。
这里还有一个。

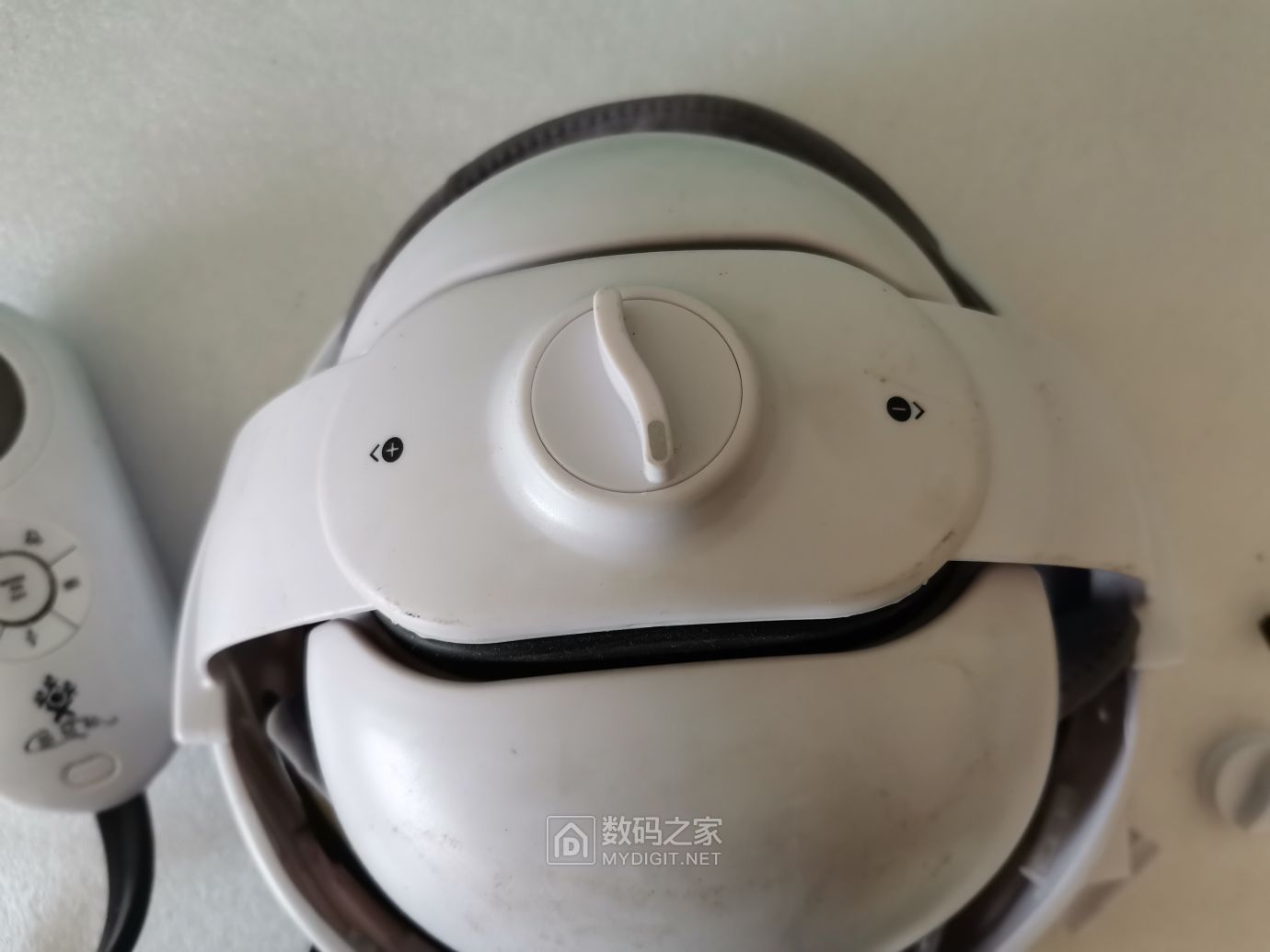

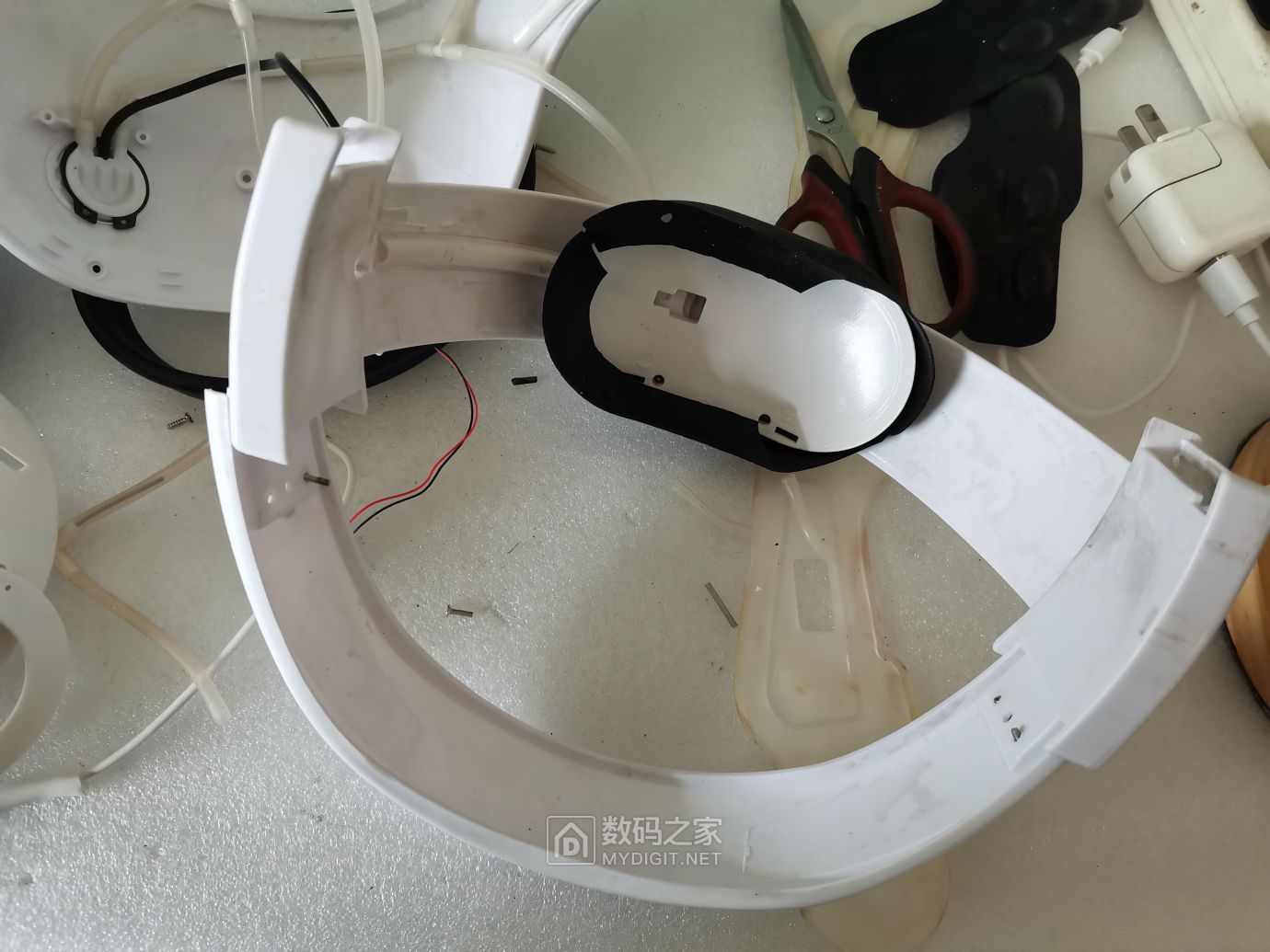

内径调节部分。
拆下来电路部分

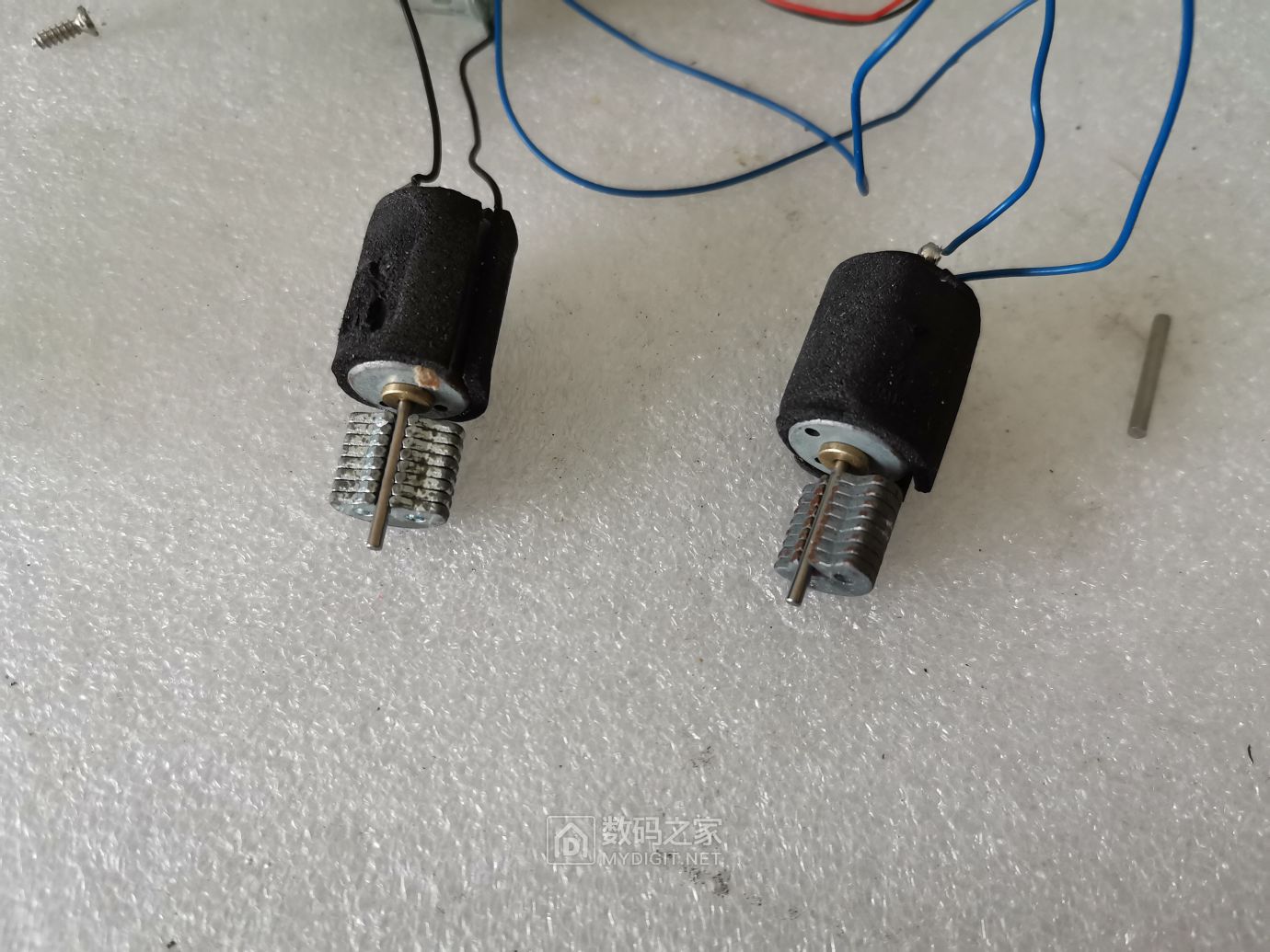

拆到两个电机，
四个大的LED灯珠，会发热。
两个小扬声器声音还挺好听的。

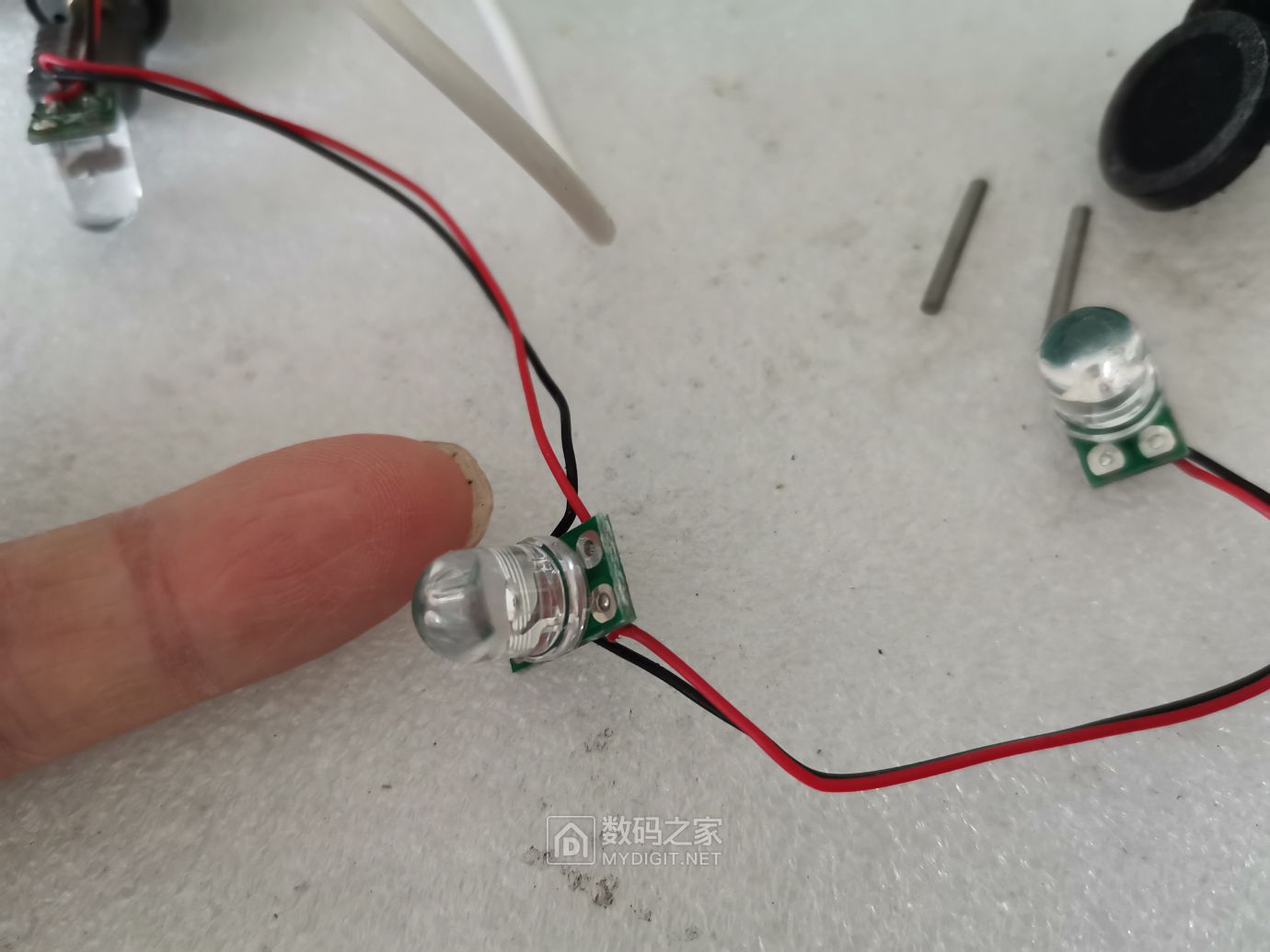

比较灯珠的大小 。

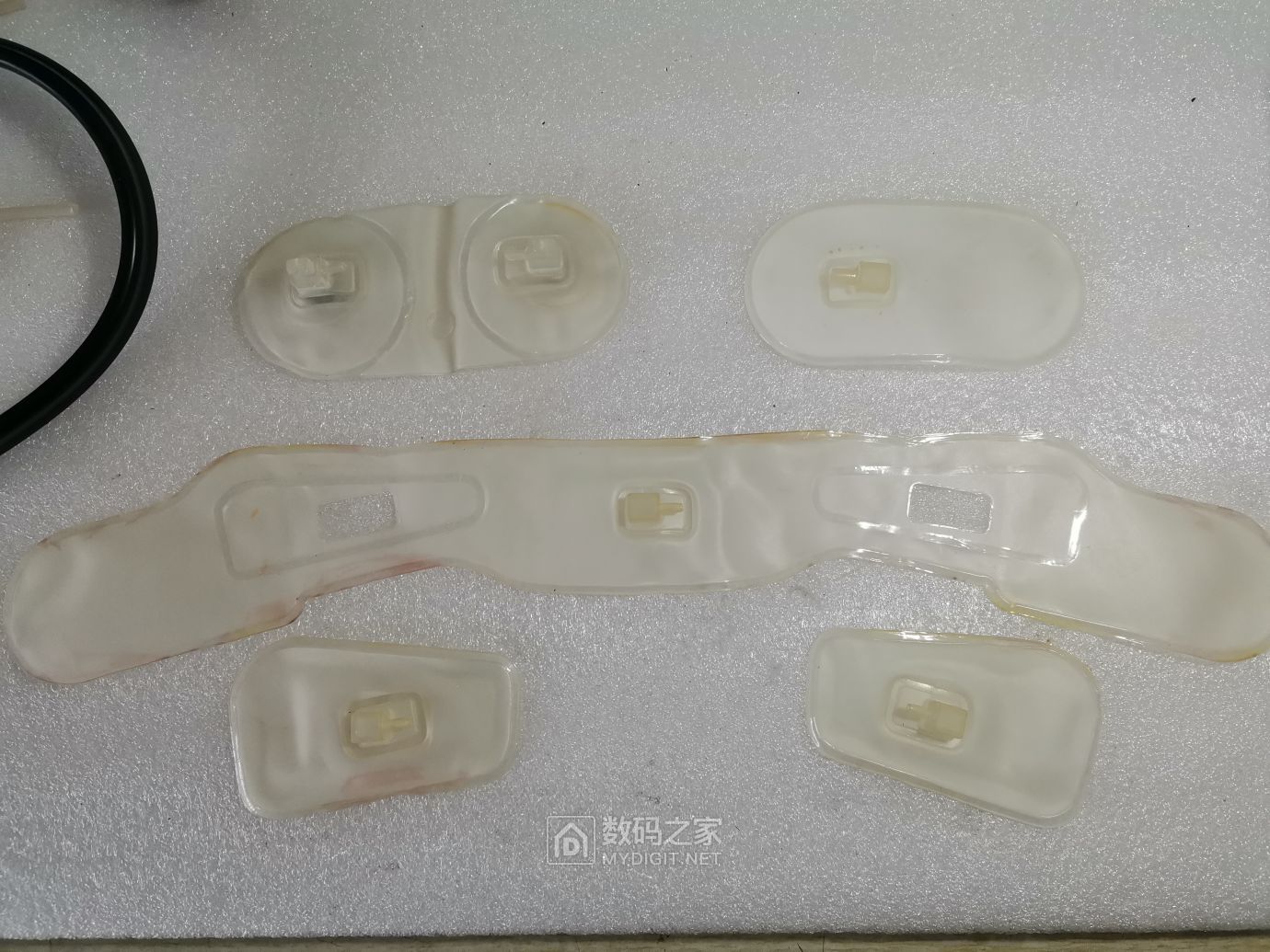

拆下来的气囊，质量还可以。
楼下拆解头部按摩仪的控制器！
二、拆解头部按摩仪的控制器。

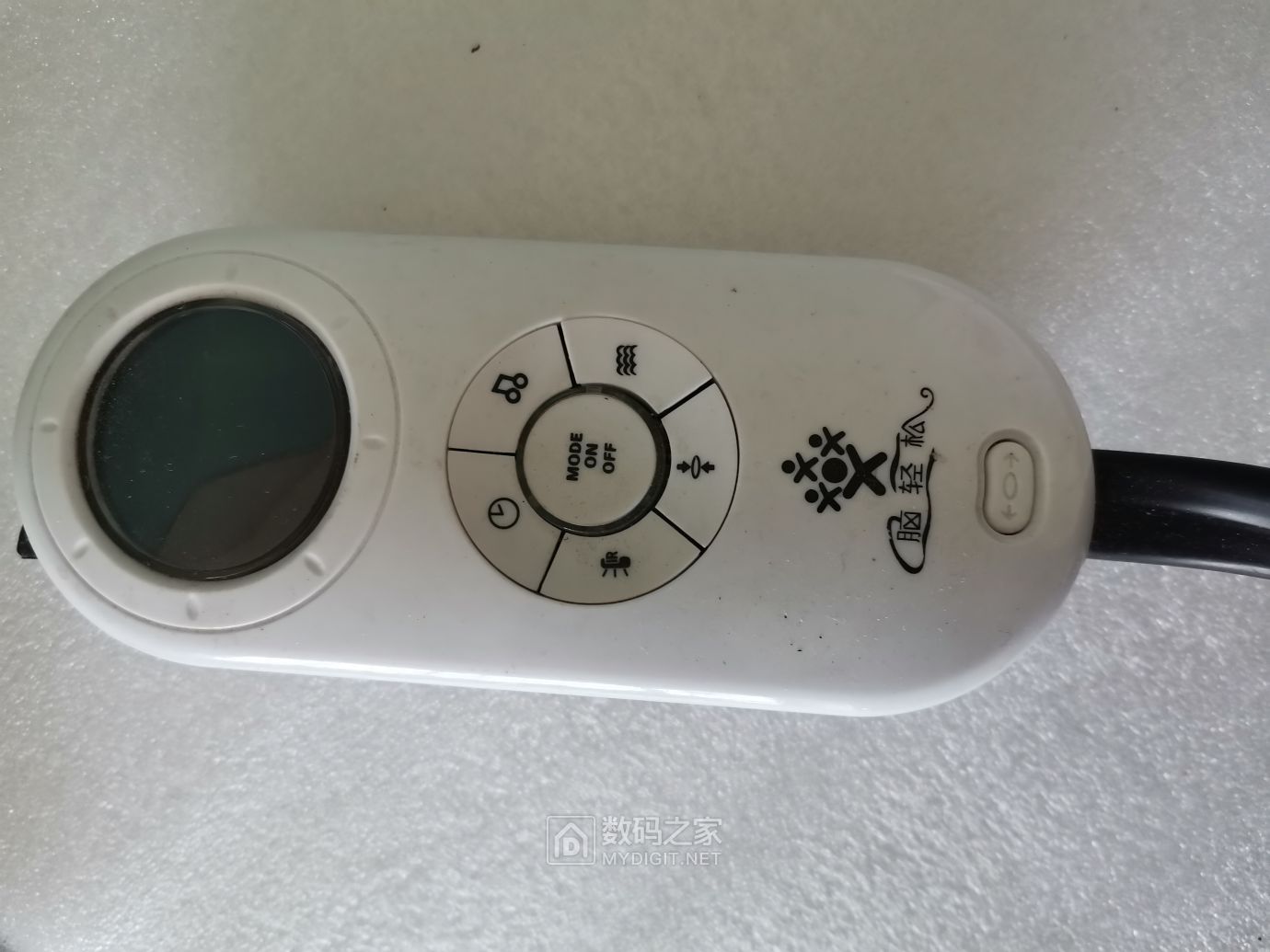

价格贵，做工也还不错，控制器外观 。

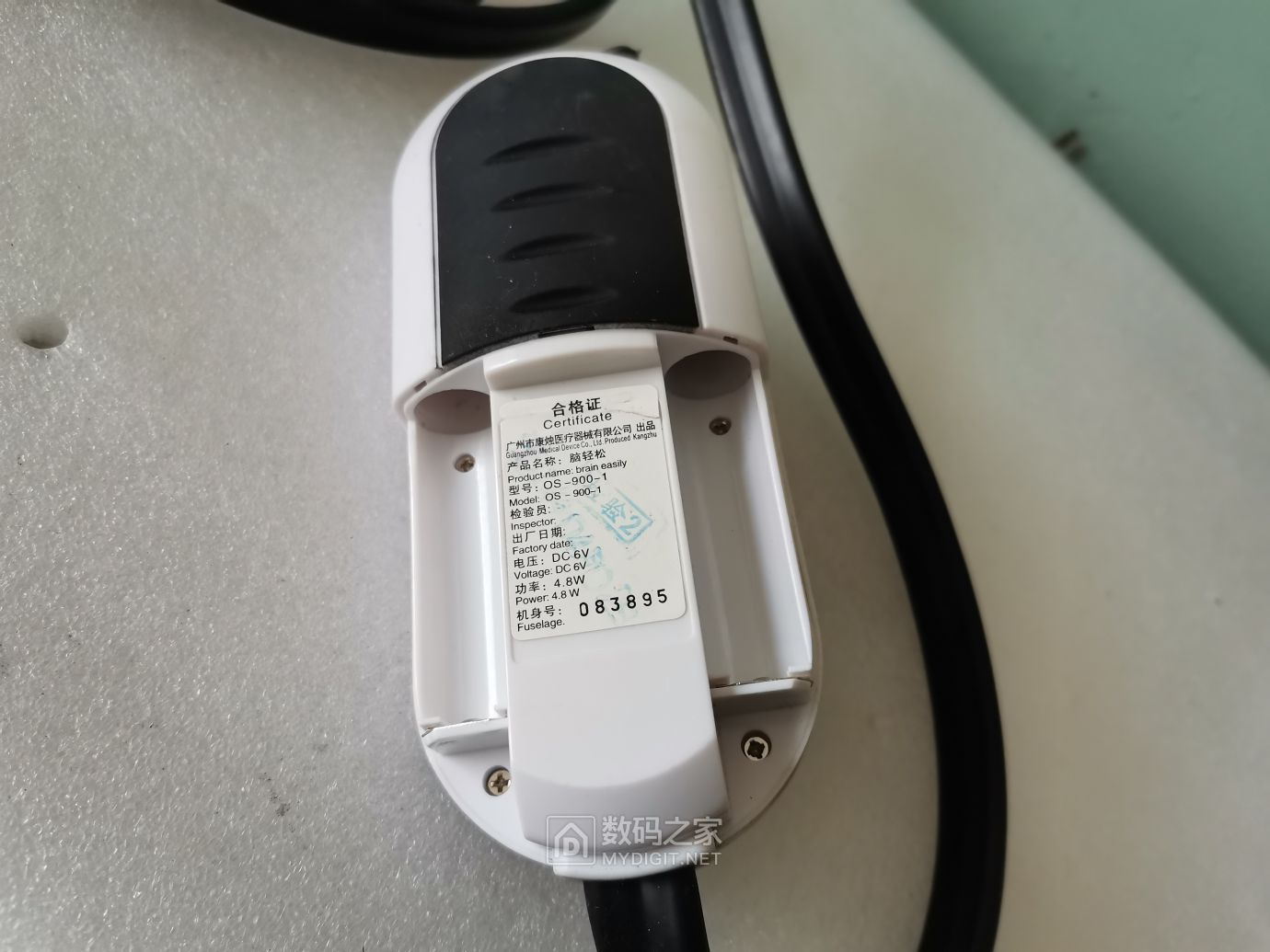

背面退下电池盖 。

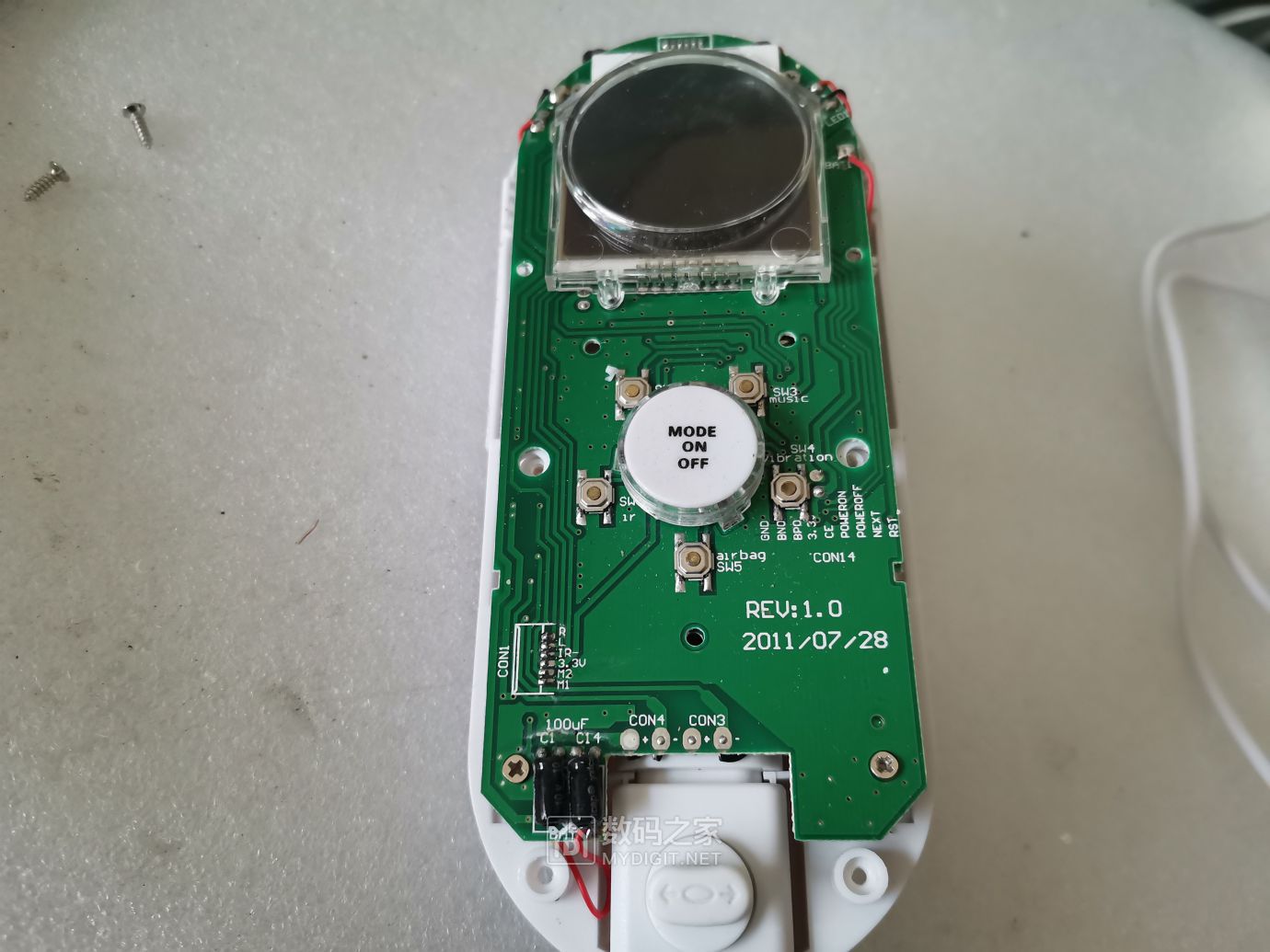

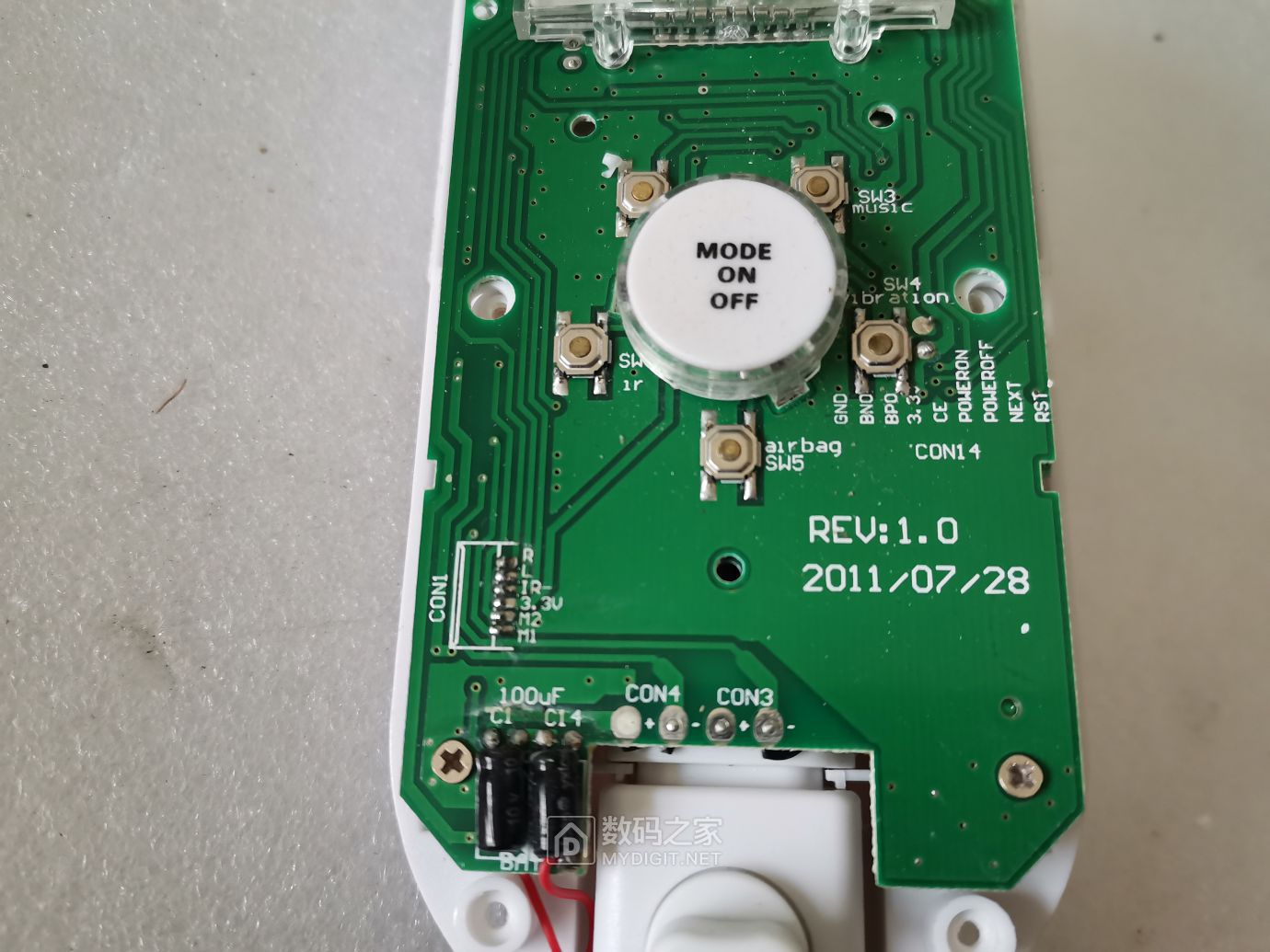

拆开外壳，控制板的正面

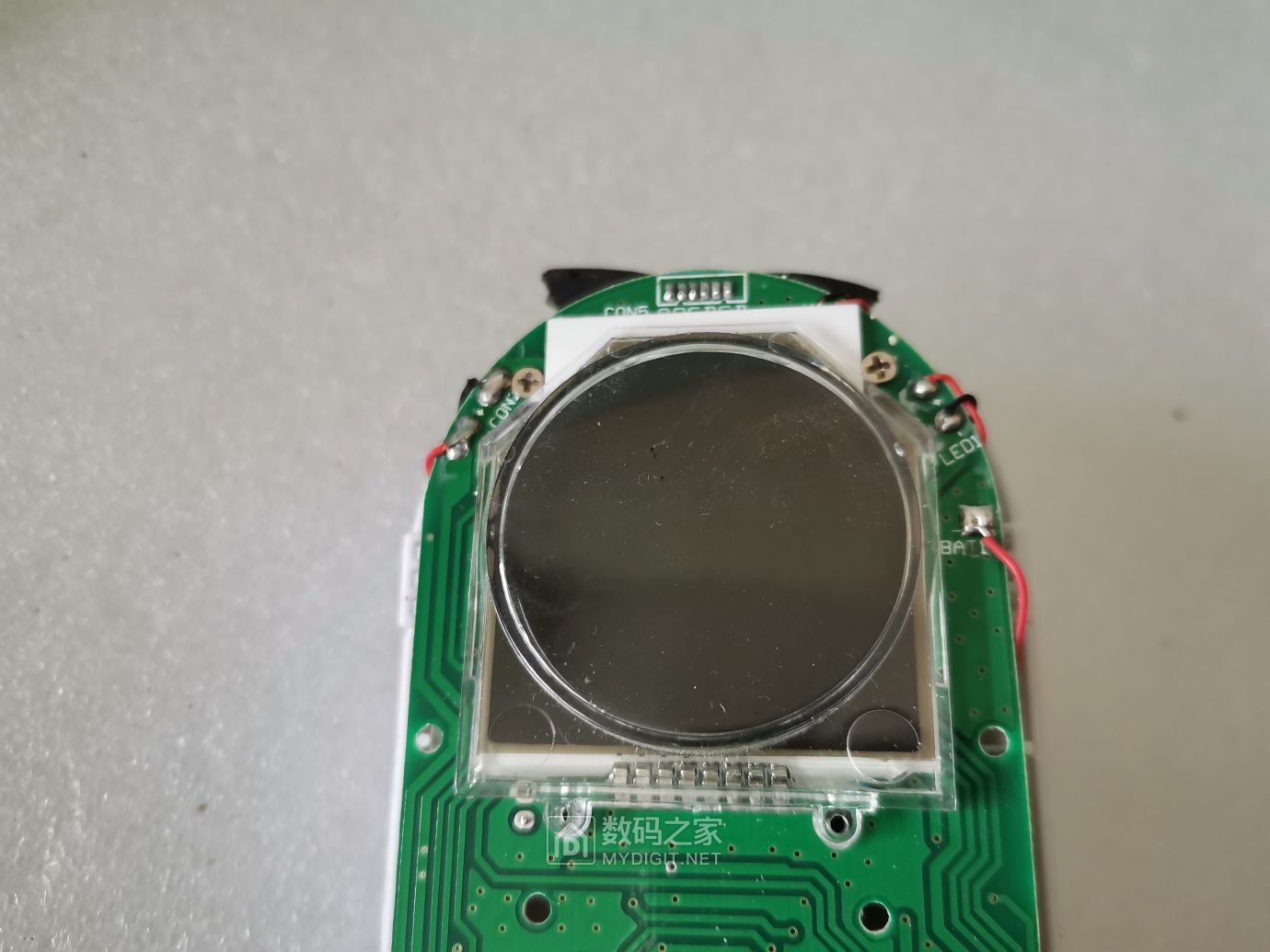

这里是液晶显示区
控制按键

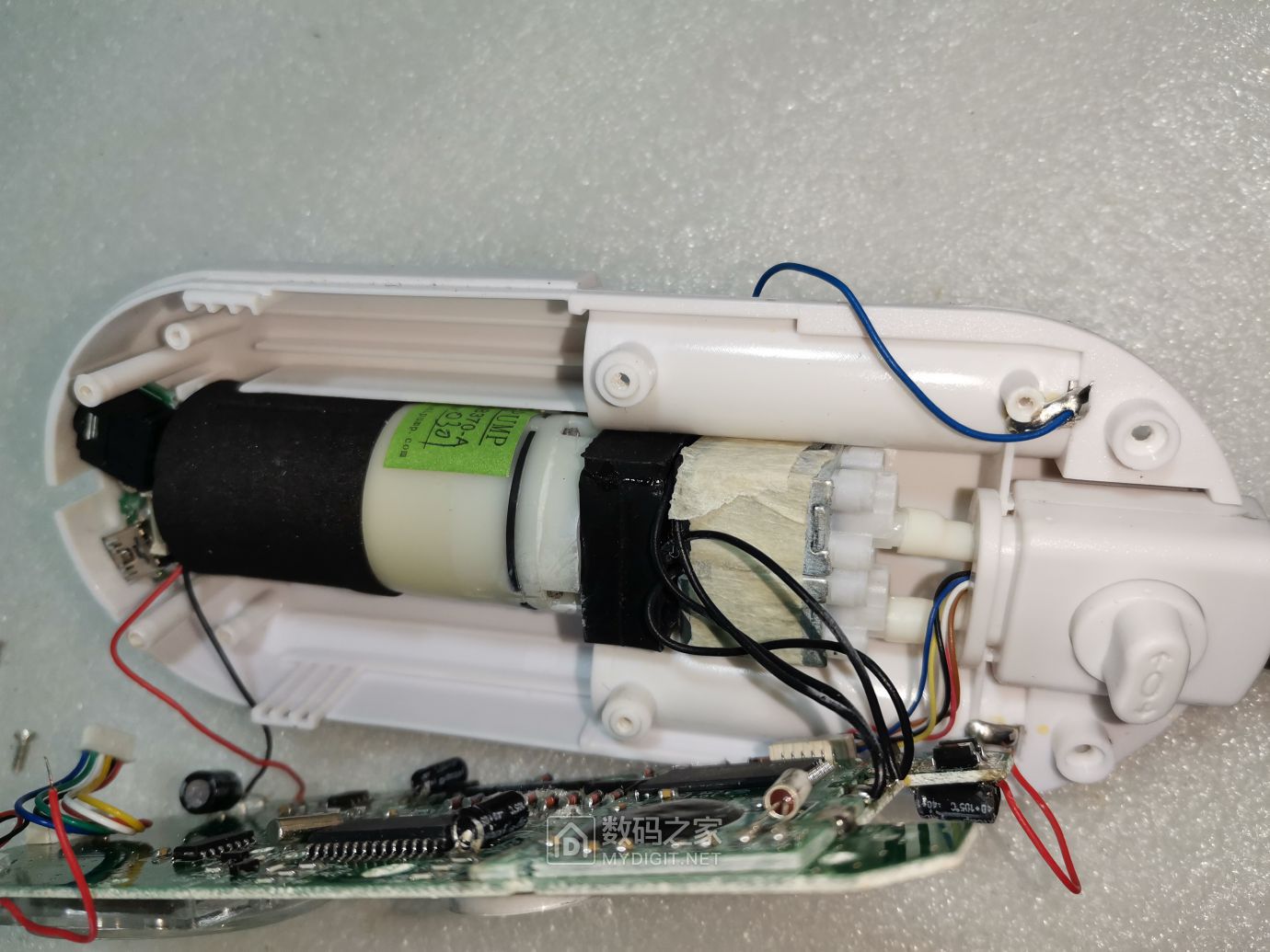

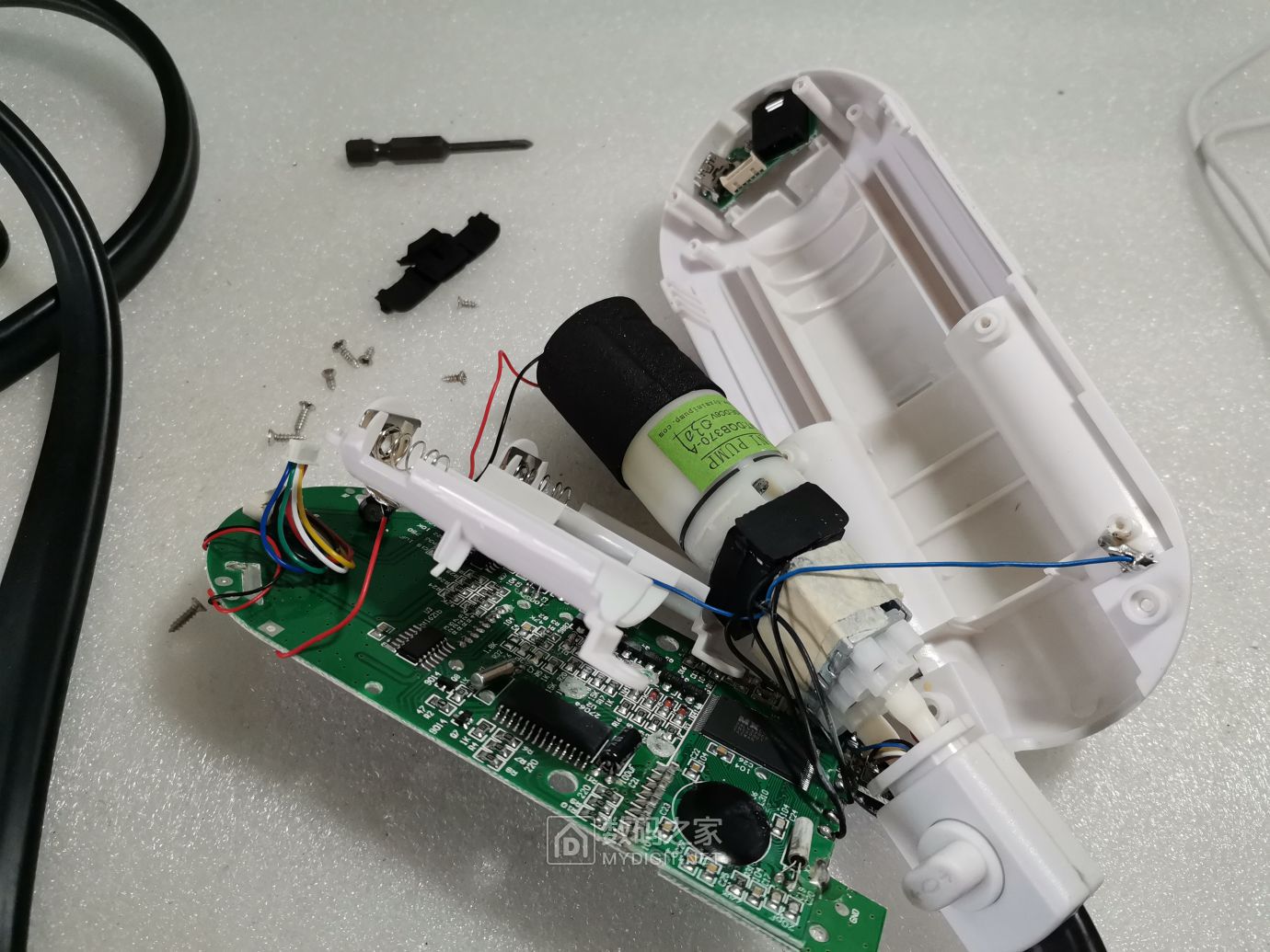

拆开后壳，露出内部控制电机 。

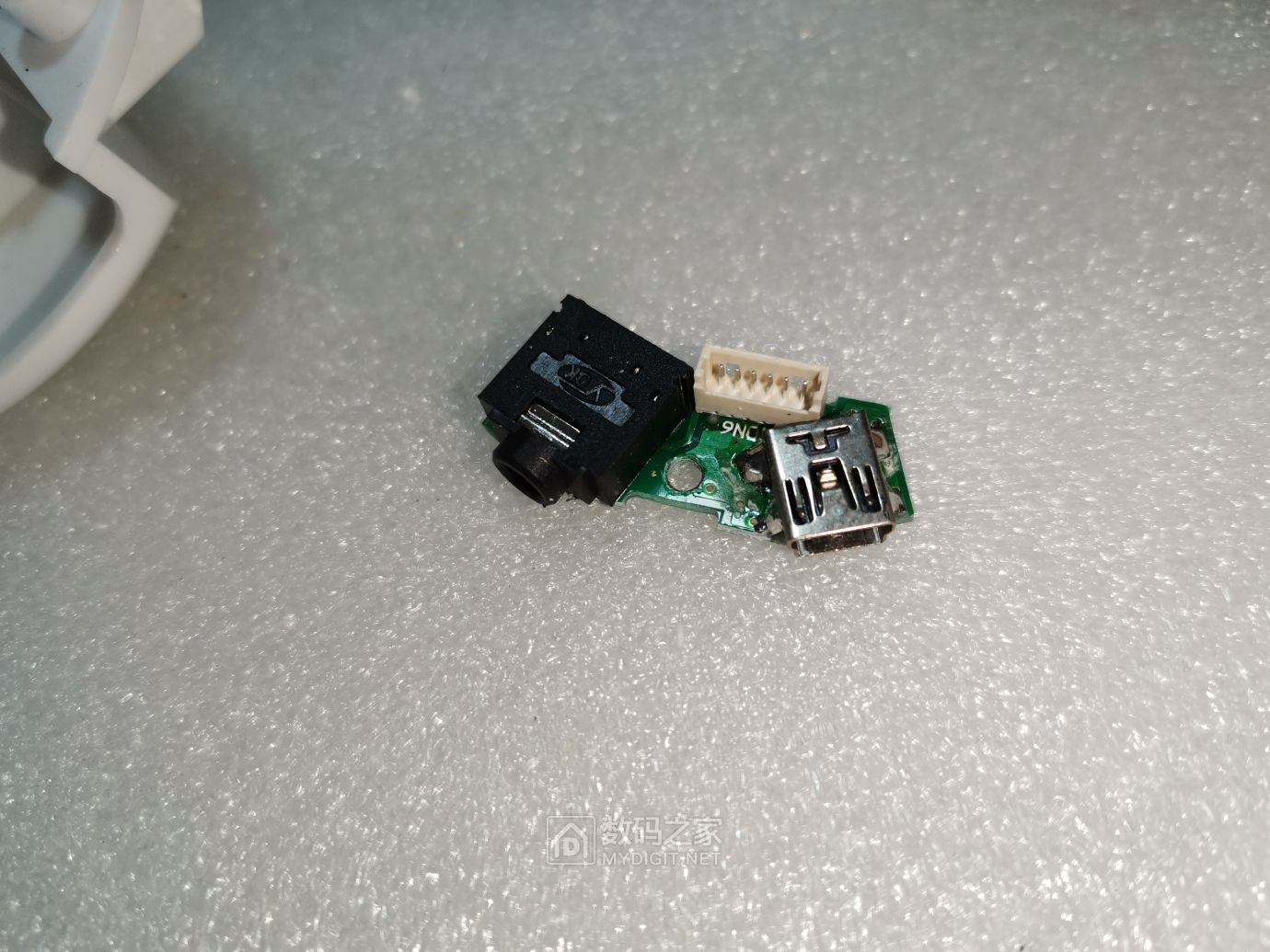

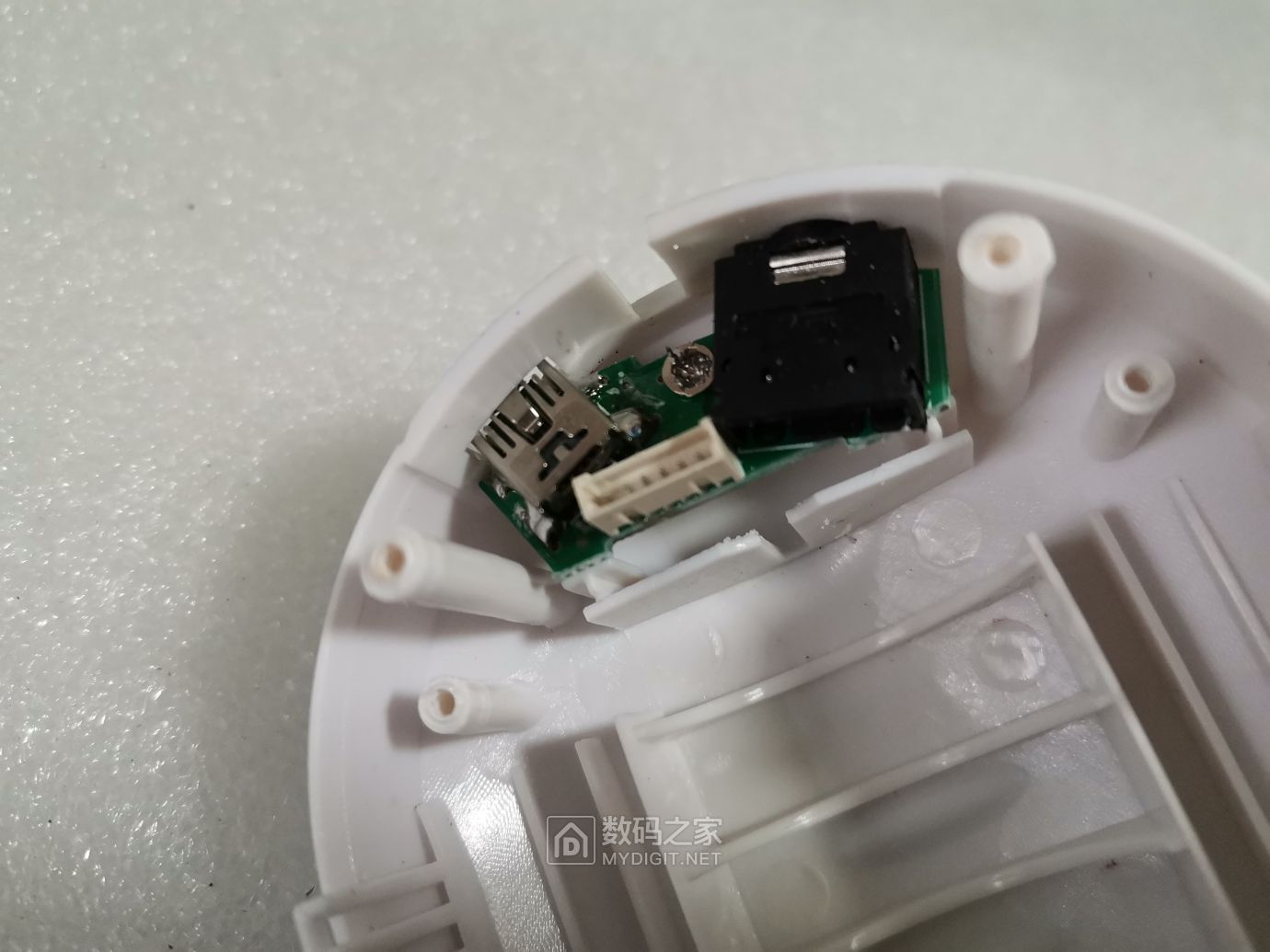

这里是小转接板 ，带耳机插孔

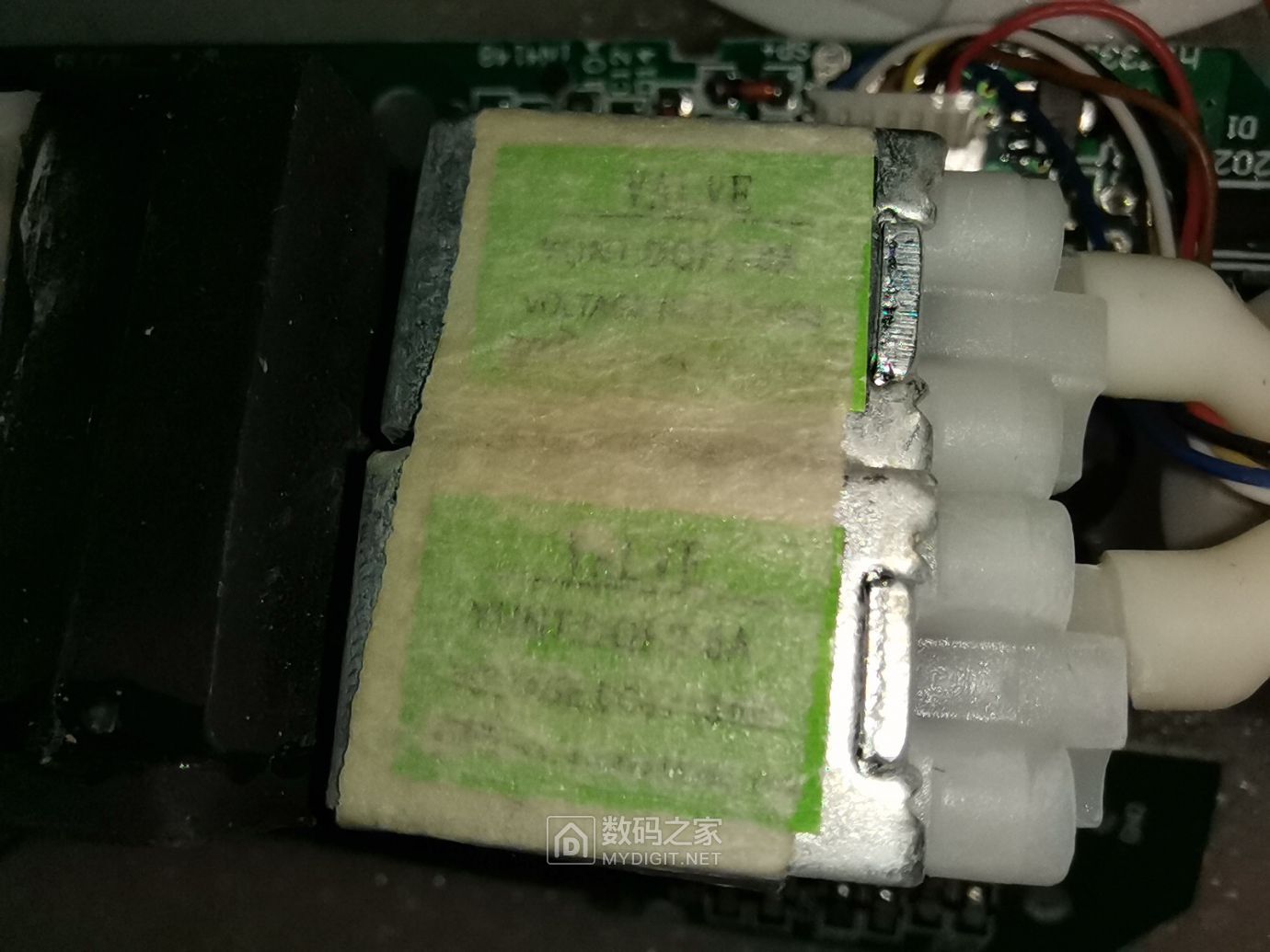

气泵标识，这个用了好几年 ，竟然无故障，质量算过硬了。

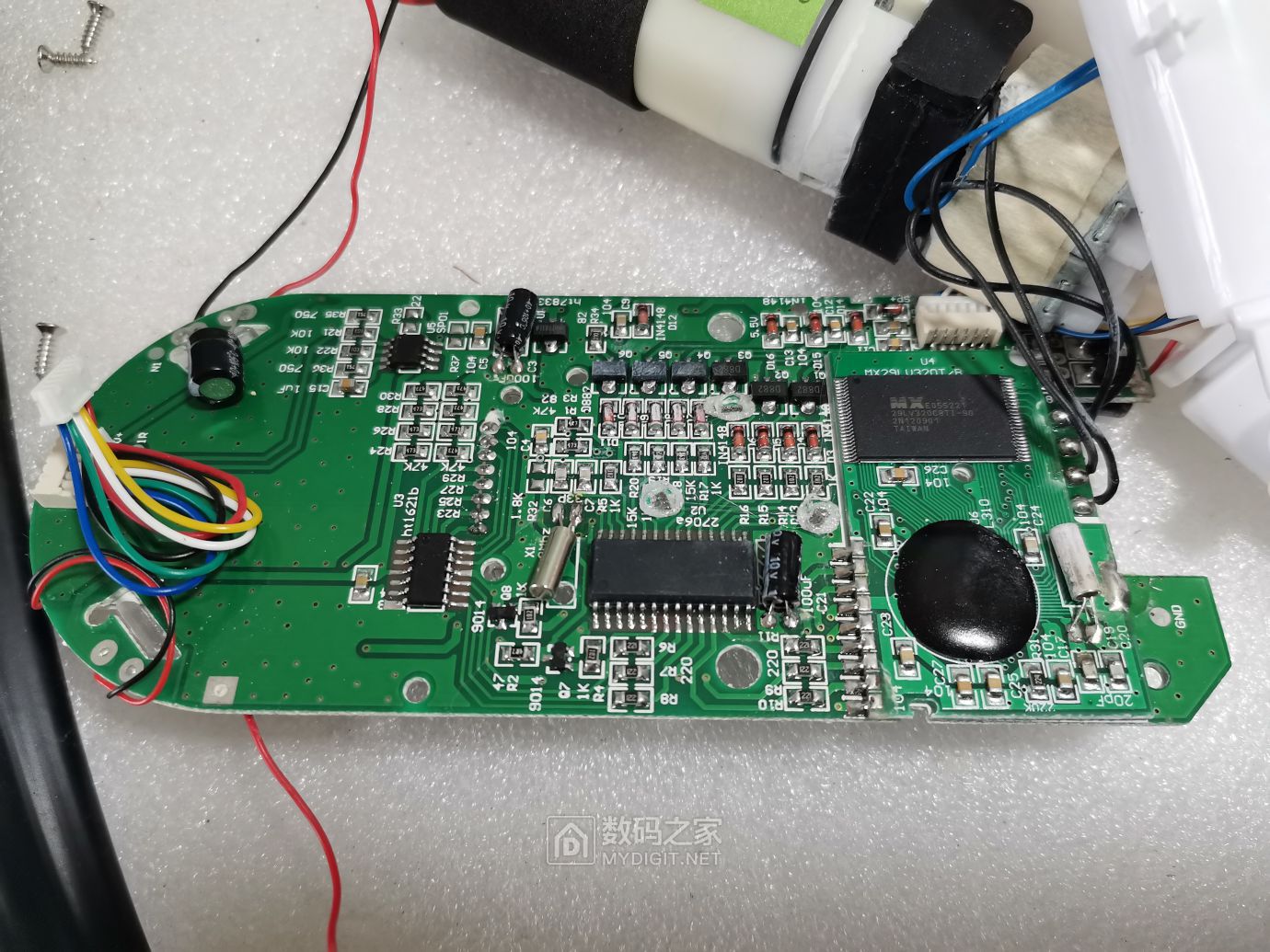

下面是控制板的背面 。
焊掉电池接线，可以看到控制板，做工还不错。

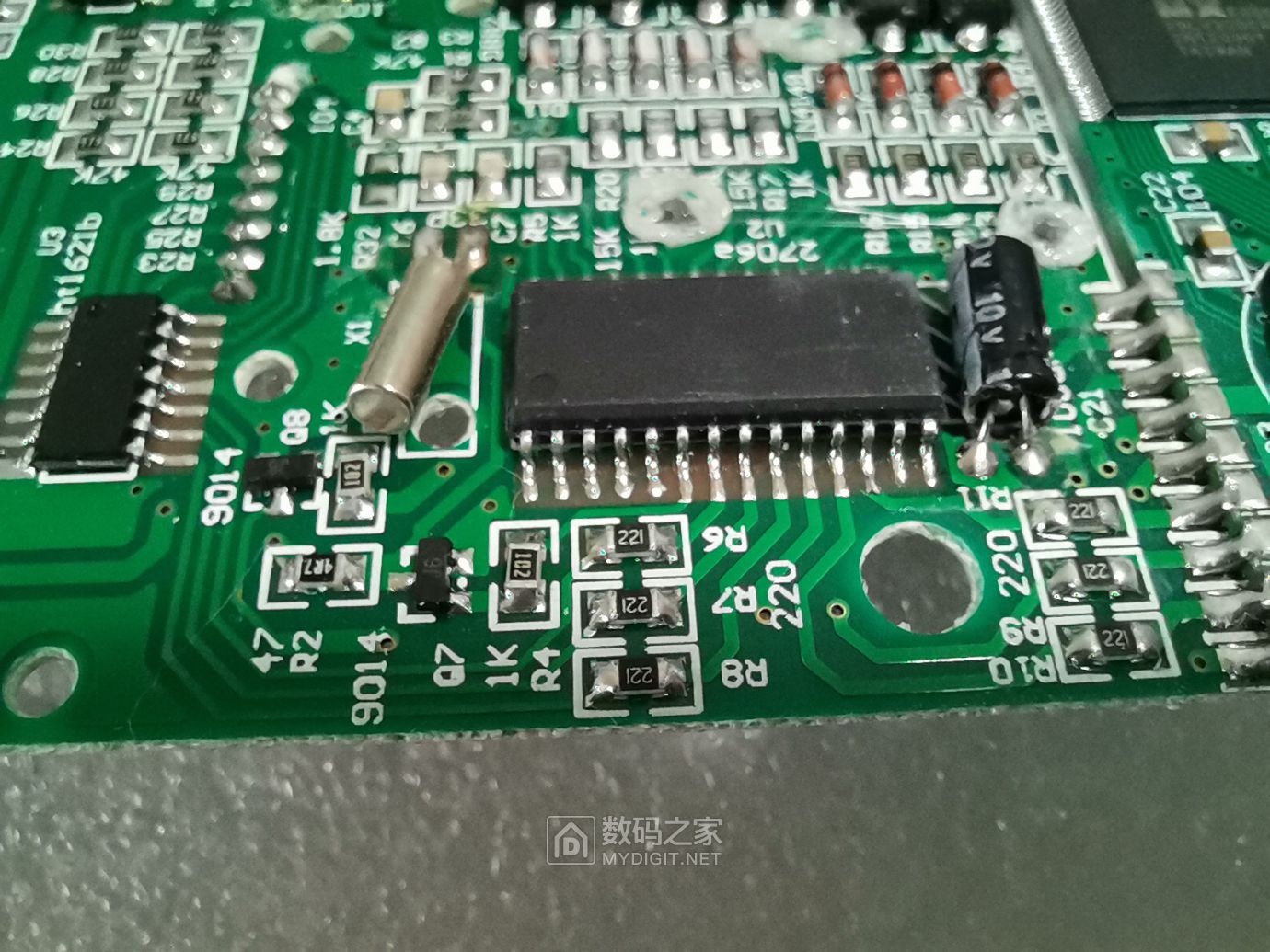

黑色控制芯片 。

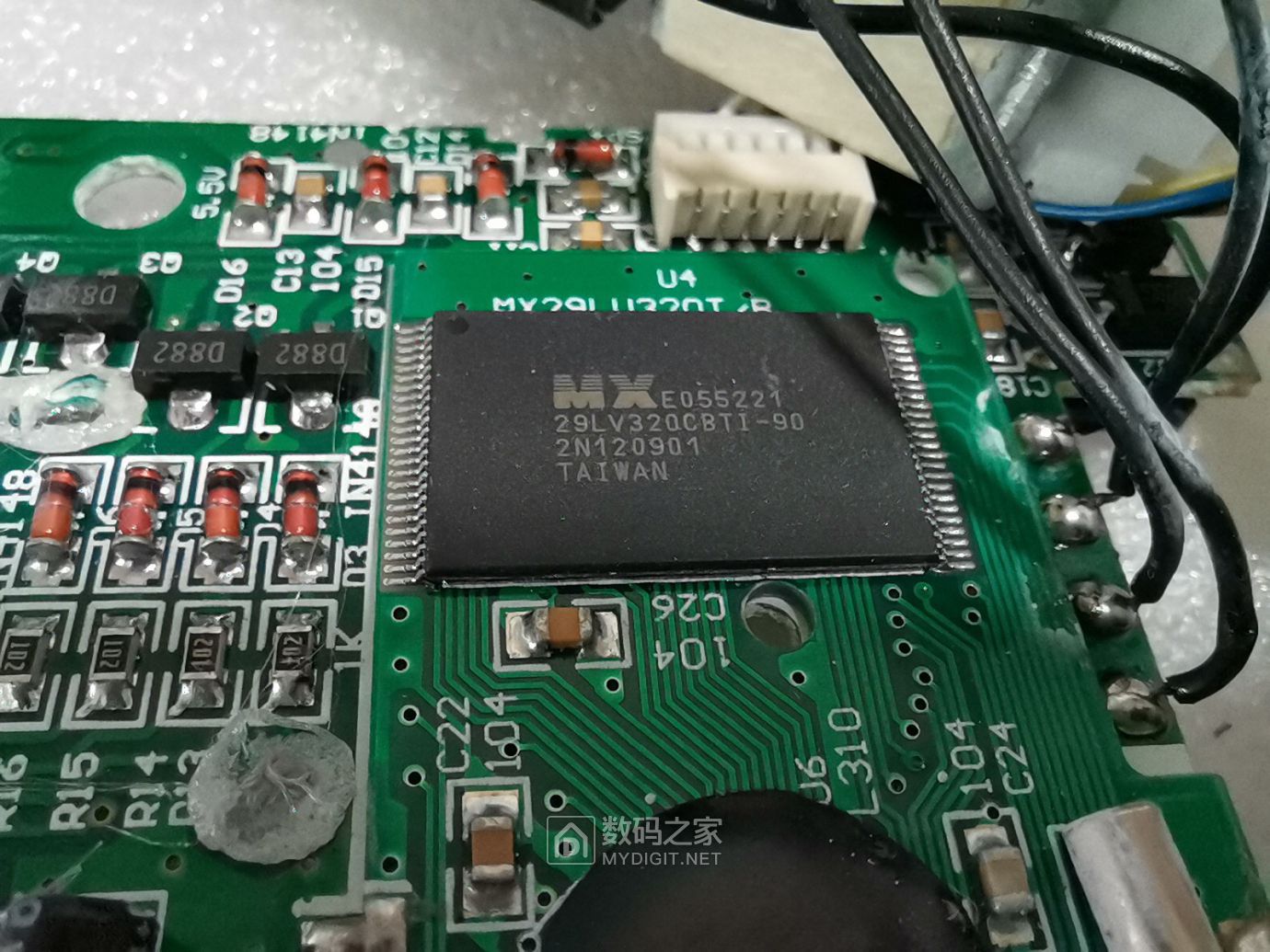

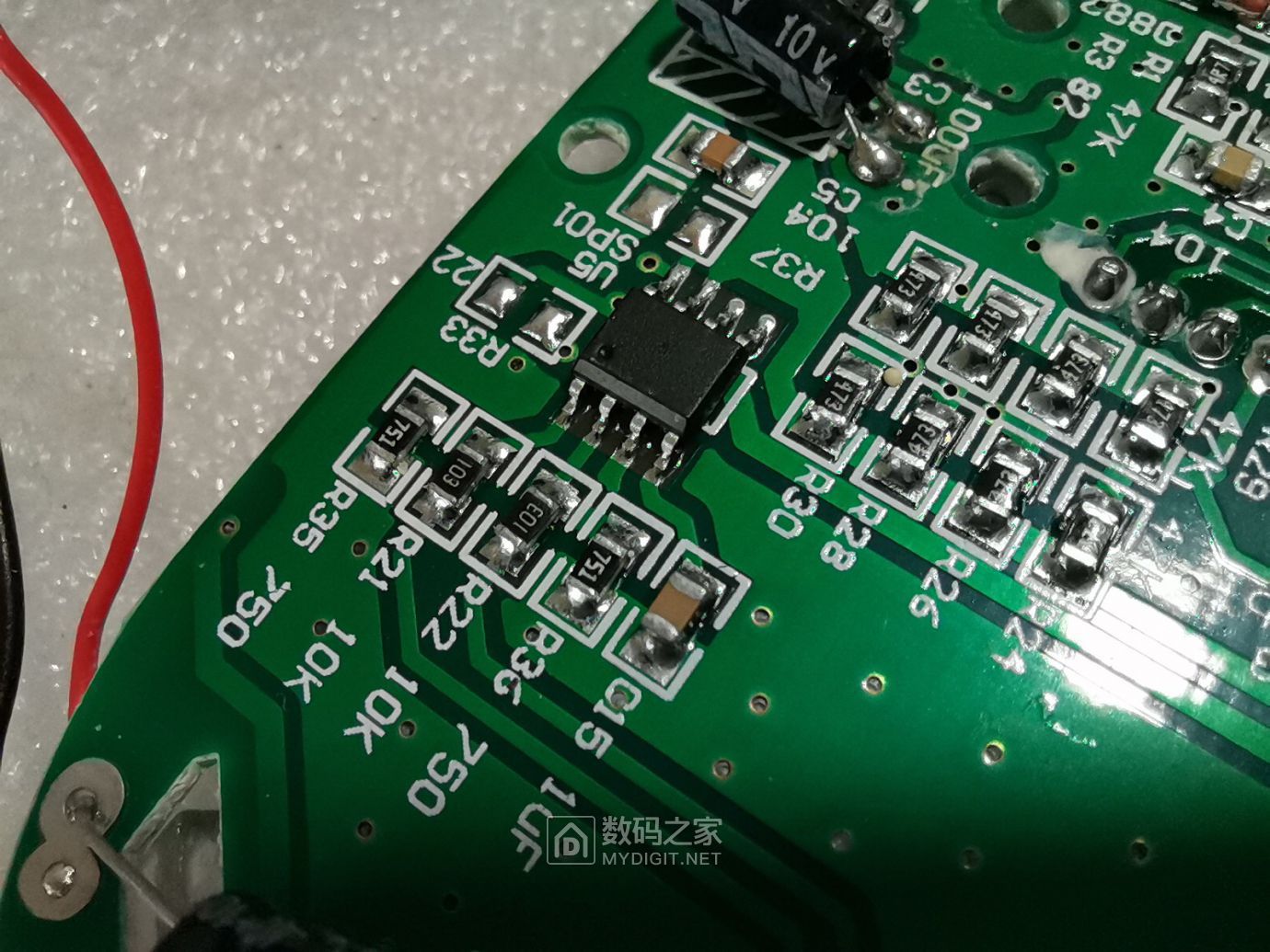

带存储芯片的。

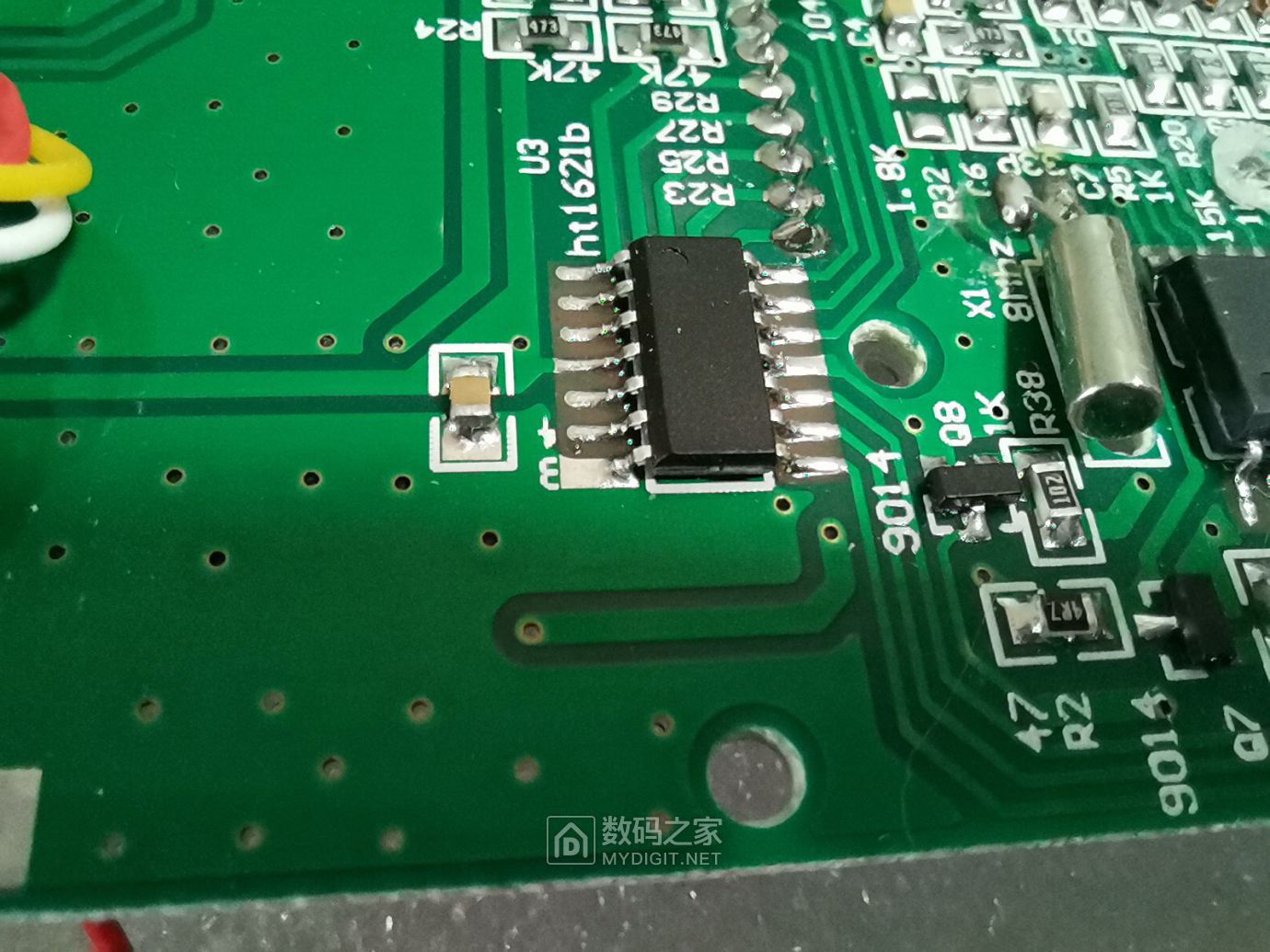

这个是黑科技了。

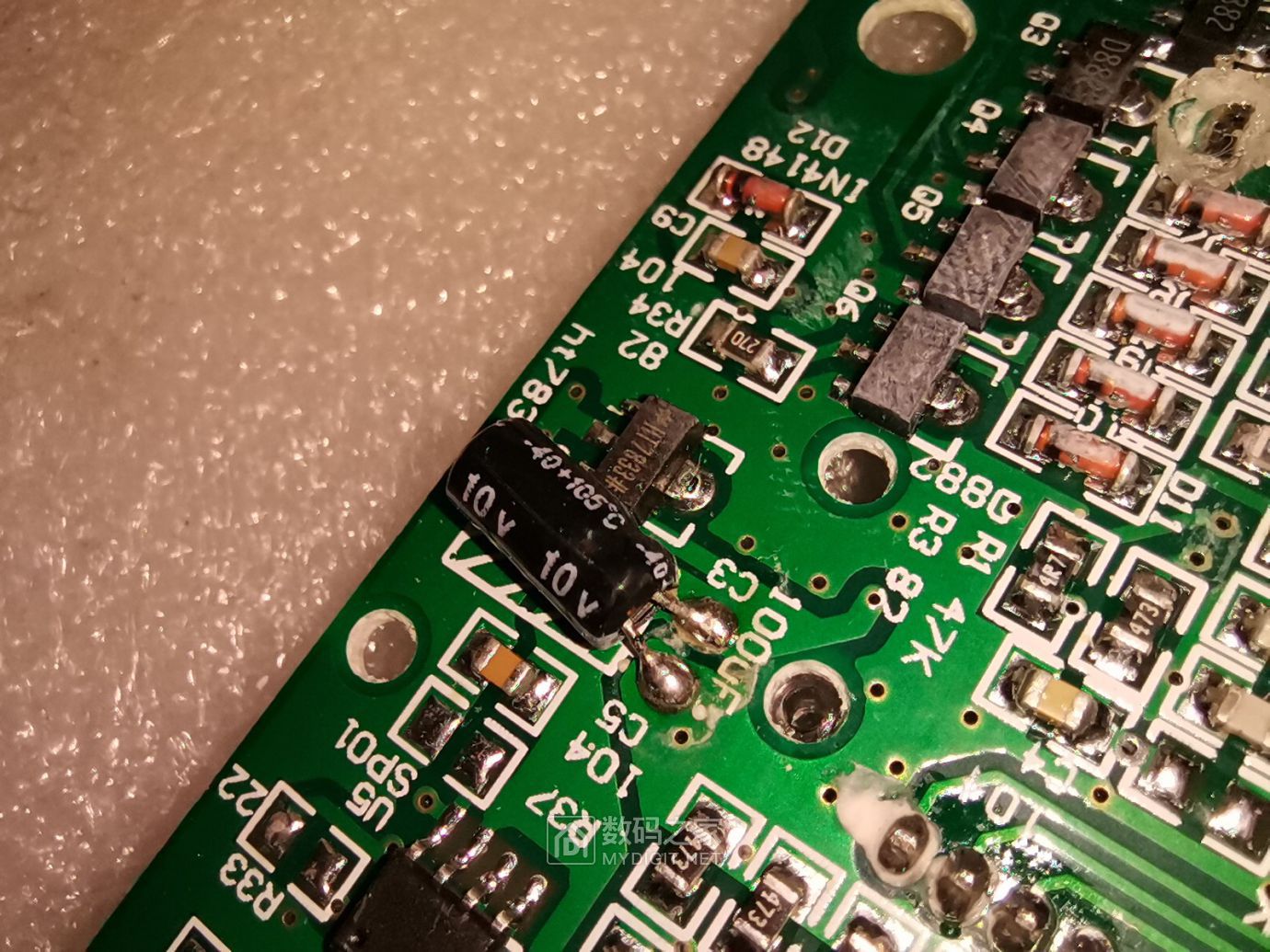

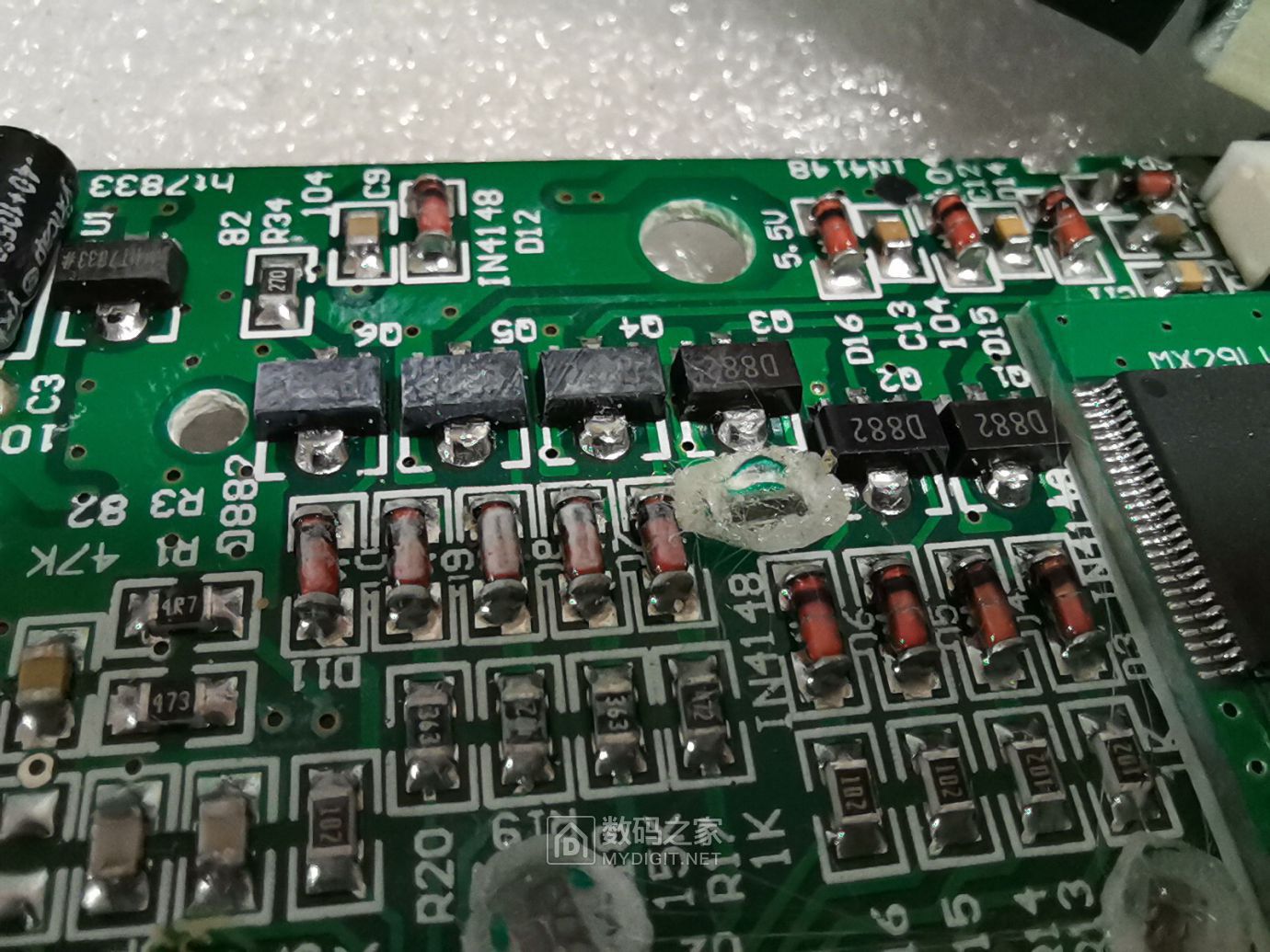

三极管D882 ，打磨了什么情况 ？看来怕仿制。

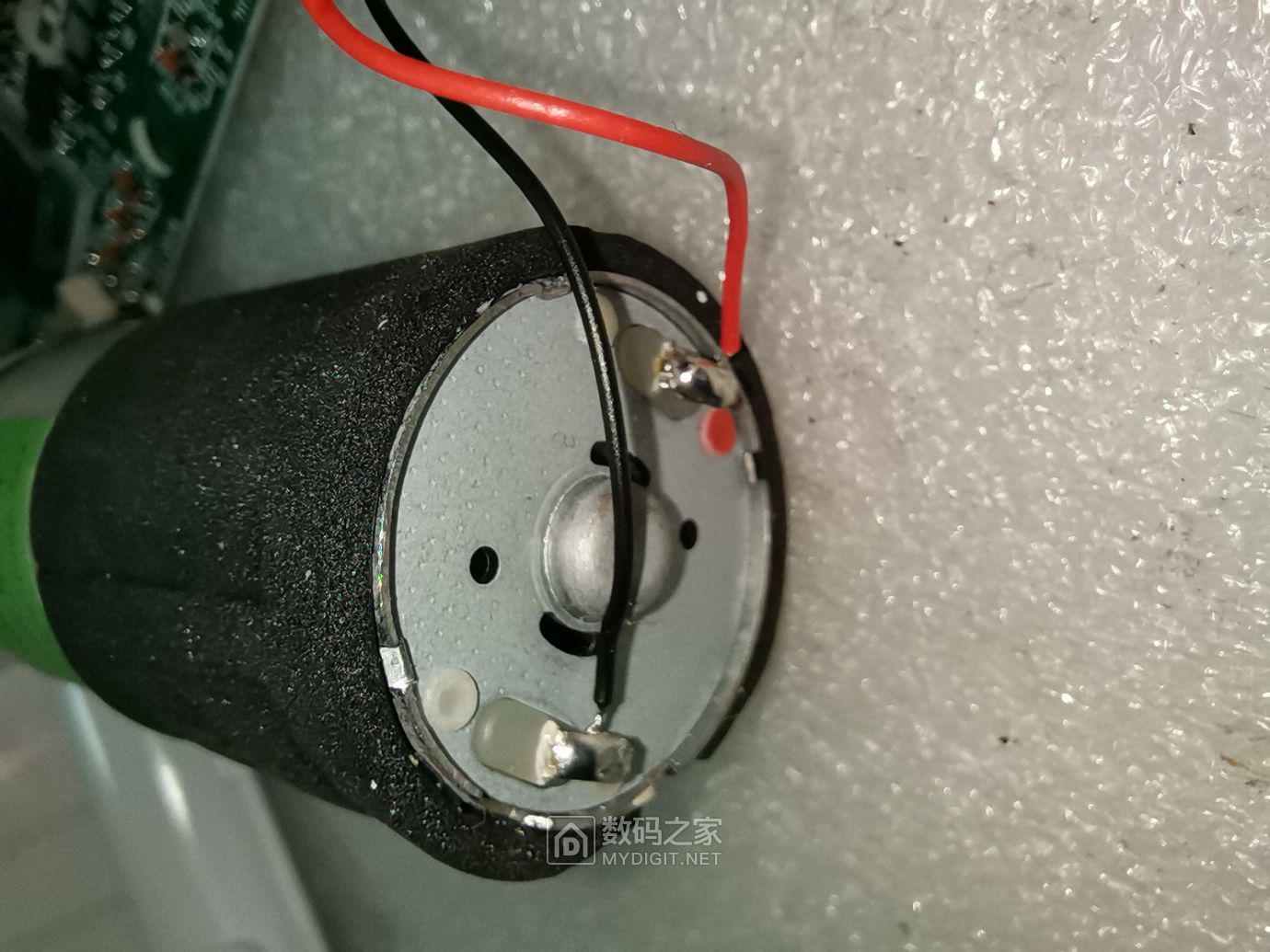

电机正负极接线红点接红线。

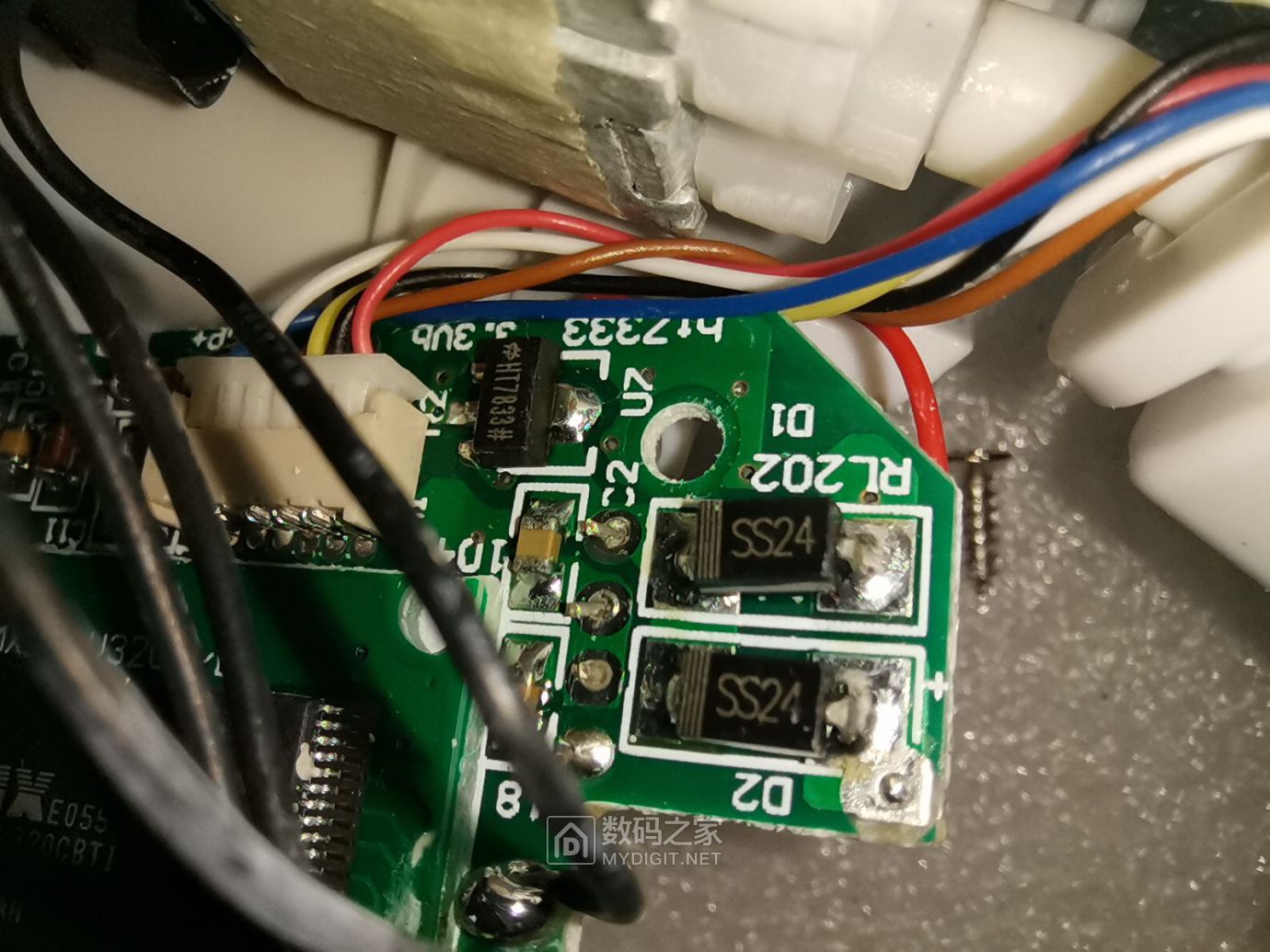

角落里有两枚肖特基二极管。

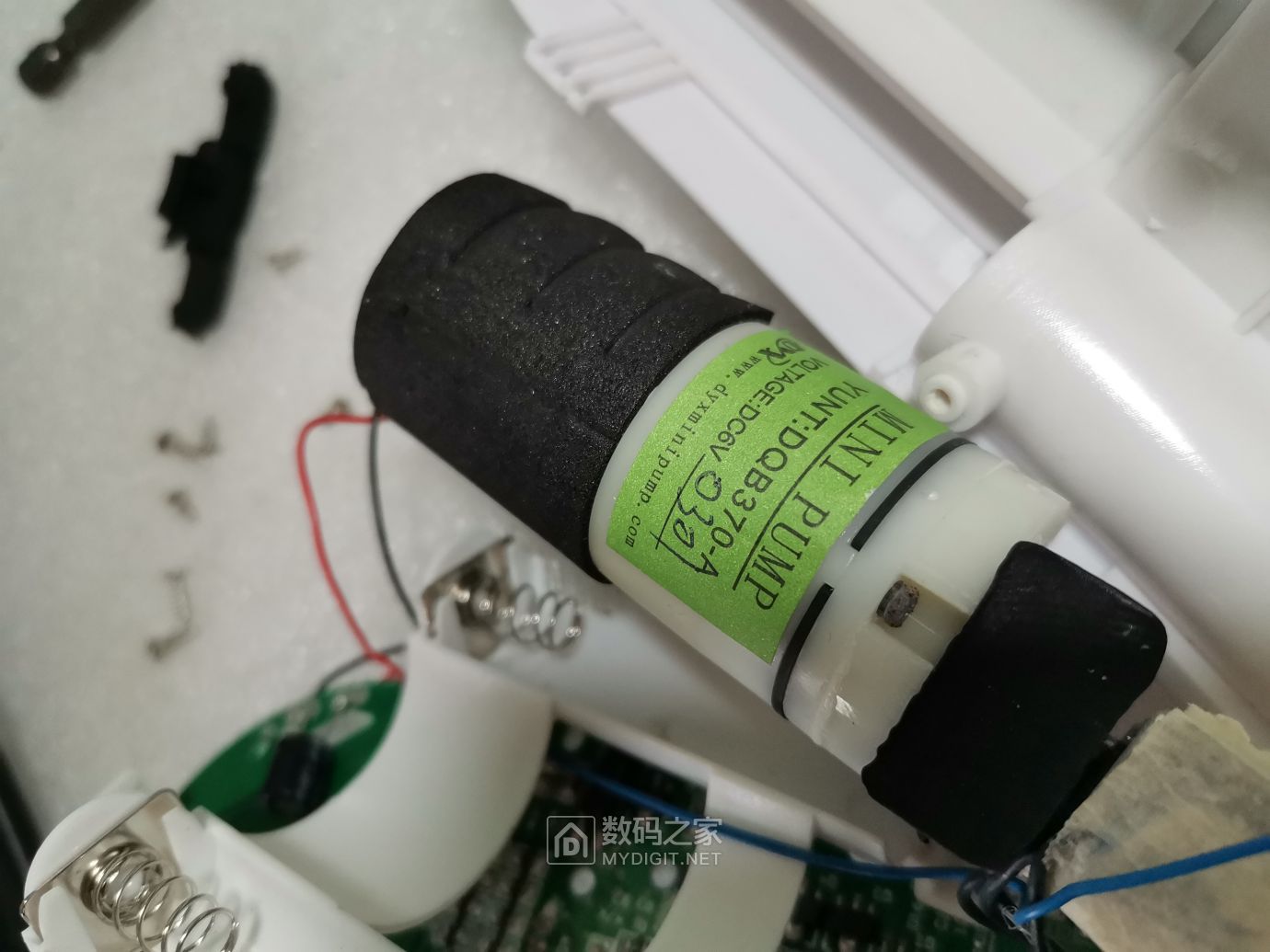

气泵标识
拆下来这个小板
设计的紧凑精致 。
控制板全家福

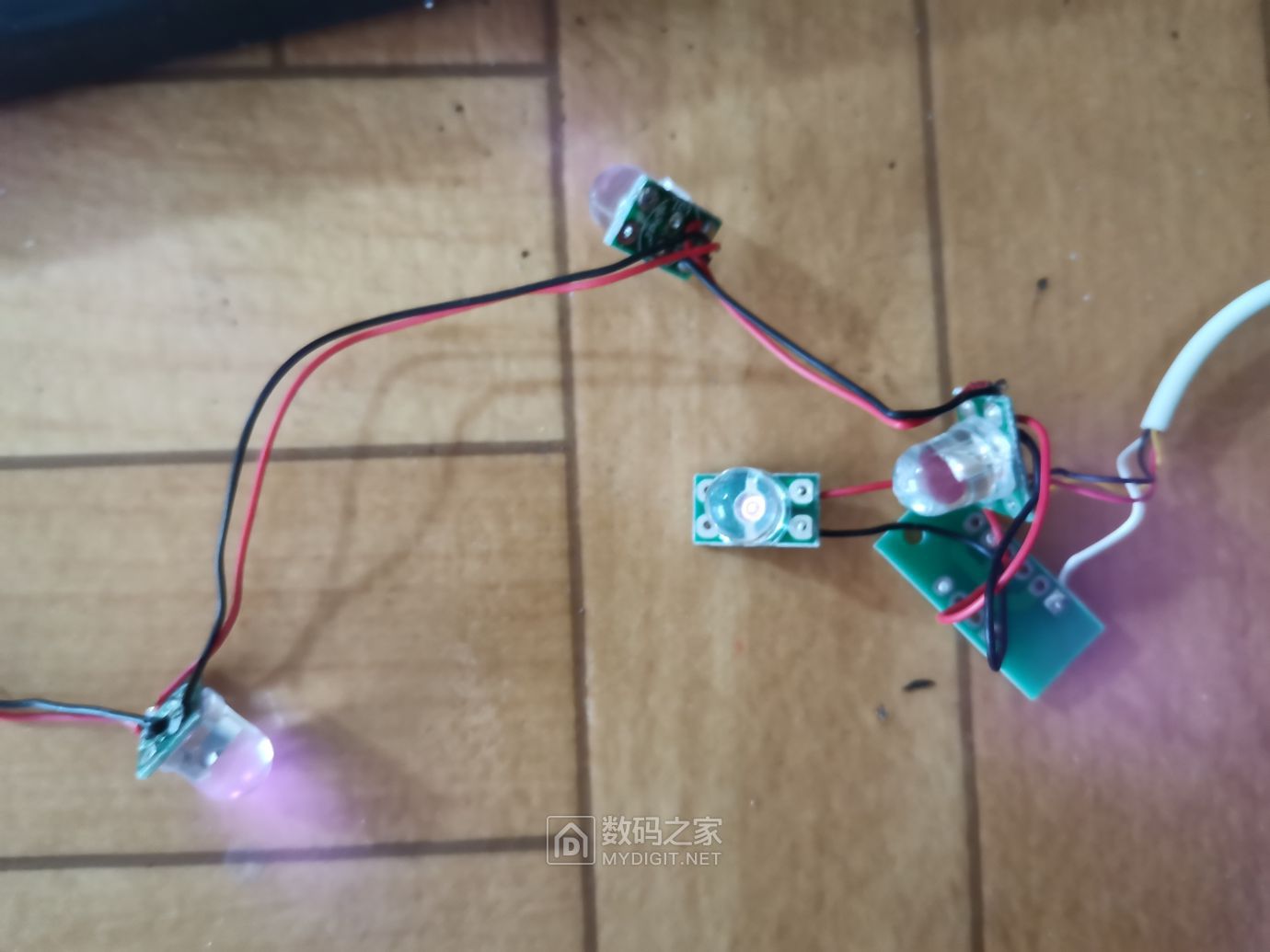

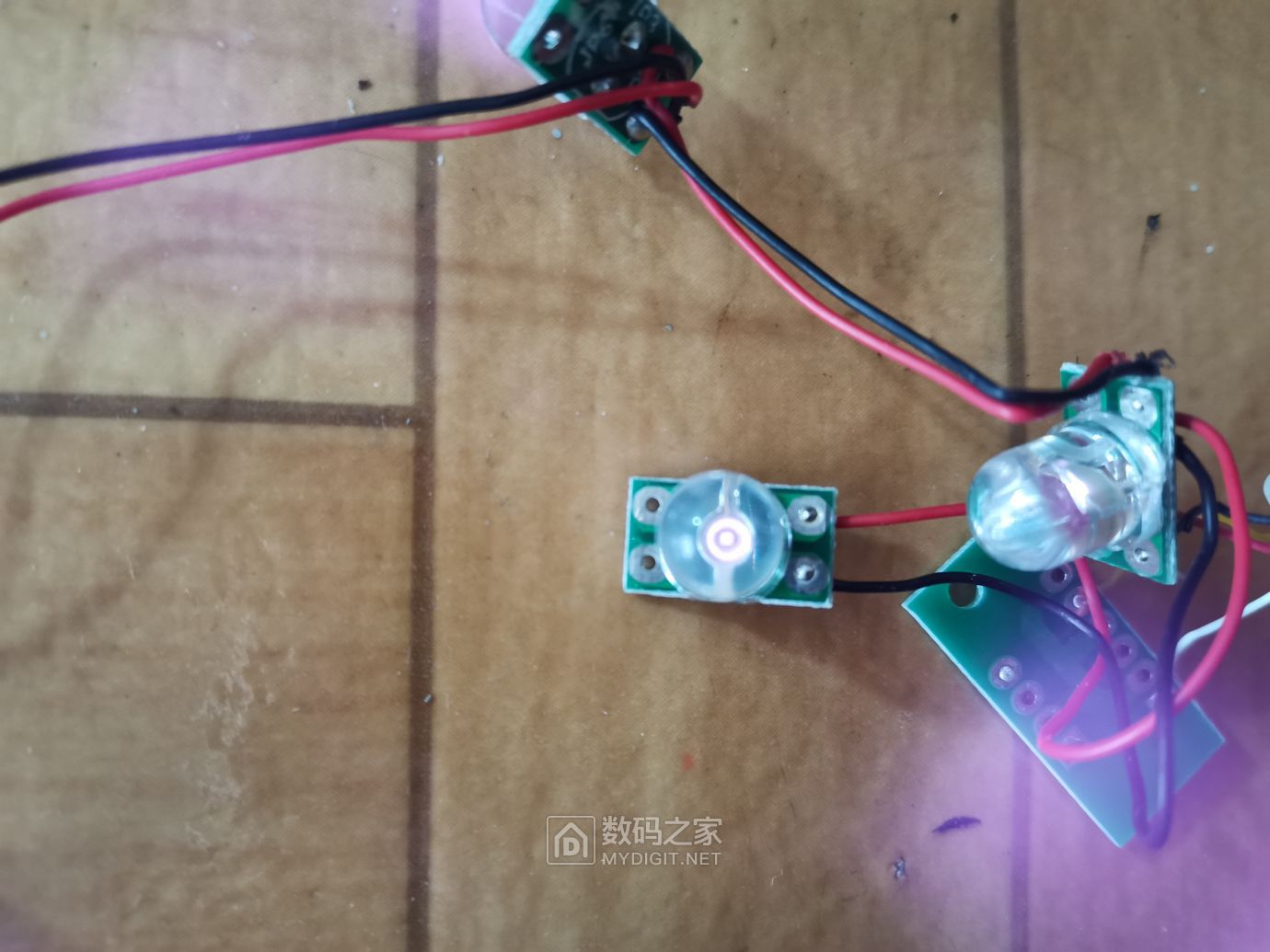

接线测试一下小灯 ，发出紫色的光，试试验钞，没反应，就不上图了。看来不是紫外线 。
这种头部按摩仪很多人没看过内部构造，今天就仔细的拆拆，分享给坛友们 。
谢谢观看！
