● 民间收藏的小型(可移动)古旧石雕艺术品，系指历代出土或传世的各种石雕，如佛像、像头、石雕人物像、镇兽、画像石、栓马桩、古建石雕饰件等。凡古代石雕天然石材均可加工雕琢和磨制。

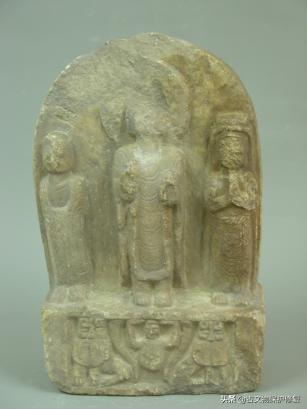

北齐王兰造像
● 古旧石雕按质地分，主要有火成岩、沉积岩、变质岩等。火成岩中花岗岩和玄武岩都是坚硬、无孔隙的。而花岗岩则是一种酸性岩石，含有66％以上氧化硅。玄武岩则是一种盐基性岩石，所含氧化硅不足52％；沉积岩中，砂岩和灰岩都是比较多孔的，这类岩石是由一些砂粒凝结在一起形成间架状态，一经破裂，那些砂粒就会游离开来，脱落为砂粉。另一方面，砂岩表面会形成一层天然石肤或石斑，在雨蚀风化等作用下，石肤层脱落，里面的粉末层就会暴露出来；大理石在古代建筑、石雕艺术品中被广泛应用，它是由灰岩变质而来的。按所含杂质情况，有纯白的、杂色的、花纹的、黑色的，这类石质极易受污染物侵蚀的。

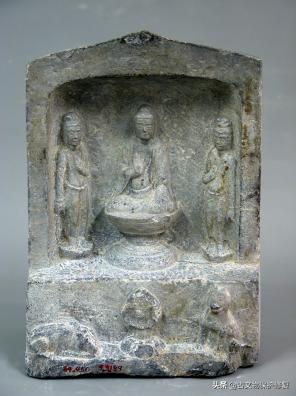

唐代 一佛二菩萨造像
●古旧石雕材质按矿物成分，主要分为两大类：一类为硅酸盐类，硅和氧的化合物（硅土SiO2）是大量矿石的基本部分，这类矿石包括燧石和石英以及玄武岩、曹灰长石、花岗岩、长石等；另一类为碳酸盐和钙、镁的化合物（CaCO3、MgCO3），包括大理石、白云石、汉白玉、青白石、石灰石等。
●古旧石雕腐蚀的机理，古旧石雕器多是在荒郊野岭，古建遗址废墟中半掩半露的环境中，历经长年四季的风吹、日晒、雨淋等影响，使得这类艺术品都程度不同地受到了损坏。石质*物文**风化的原因有很多，分为内因和外因，内因是指石质*物文**自身材质结构不同而导致的风化，外因是指外界环境对石质*物文**的风化。目前最主要的有两种常见说法：其一，裂隙发育说，即石质表面有一些微孔和微细缝隙，当周围环境中水、气浸渗入这些孔隙中，由于气温变化、冷凝等原因引起裂隙中水、气的胀缩，产生的物理性变化，会逐渐造成孔隙的扩张、加深、增多。日久天长，石质表层就会龟裂、酥解、粉化脱落；其二，砂砾说，即石材质地是砂砾状小颗粒黏附组成，在自然界水、气和其它因素作用下，石质黏接体减小或失去黏接能力，造成砂砾岩体逐渐解体而脱落，最终分崩离析。

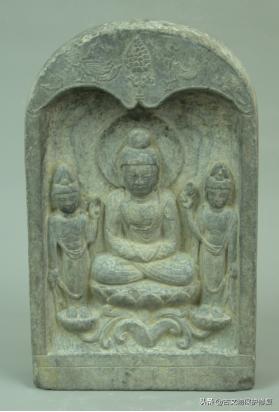

唐代西方三圣像
●古旧石雕质地的受到污染与破坏，是由自身质地与所处环境所决定的。在庙宇或建筑内摆放或传世的小型可移动历代石雕艺术品一般质地好的是不易风化的。而长年在土壤中埋藏的石雕器物，出土时多有不同程度的破损污染破坏。石质因受地下埋藏环境的污染，水浸蚀盐类的结晶作用会发生粉化、变色、生霉、起甲、酥碱破裂，蚀孔等破坏。

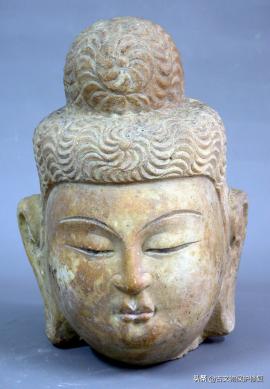

唐代石佛头
◆◆古旧石雕艺术品的保养知识
●古旧石雕质地污染的洁除，由于石雕的材质不同，处理的方法也不一样，首先要用简单方法对材质辨别它的耐酸性，就是对出土的石器表面滴上一滴浓盐酸，观察有无发泡反应。碳酸钙类石质对酸是极敏感的，如有发泡反应切不可用酸类溶液处理，应选用中性或弱碱性的溶液处理。而属硅酸盐类石质则无明显反应，若有难溶盐类沉积物，可用乙酸、柠檬酸等弱酸类溶液软化处理。①花岗岩、玄武岩，石质坚硬无孔隙，器物出土后质地多处于稳定状态，一般用清水刷洗去泥斑即可。②花岗岩类石质是偏酸性，由三分之二以上氧化硅组成，玄武岩则是一种盐基性岩石，氧化硅含量占一半，如埋藏环境恶劣，表面极易沉积碳酸类或氧化铁、氧化硅类物质呈黑色硬壳（如请专业处理，可采用洁牙机或激光清洁器机械方法去除）。洁除工作可用硬毛刷蘸9：1的四氯化碳、甲苯溶液刷洗，使黑色硬壳软化后再洁除，最后再用蒸馏水冲洗净药液。③可溶性盐类物质可用水浸泡，棕刷刷洗，(有条件的放入超声波清洗器中，可以快速洗除)充分干燥后，最后以微晶石蜡渗渍封护。④砂岩、灰岩质多孔类石器，表面腐蚀主要是由可溶盐类的结晶形成硬的沉积物，看上去仿佛是从毛孔里渗出的纤维晶状体，会使石面雕饰或文字模糊难辨认。洁除办法可用流动水浸洗，用纸浆饼包糊法也可消除可溶盐类，把软纸用蒸馏水煮烂，槌成纸浆饼，冷却后摊敷在石面，贴严，纸浆的水分被石头吸收，纸浆层外面干燥，内面略有收缩，石头面上就会覆盖上一层多孔物质，石头吸收的水分溶解的可溶解的可溶性盐类，到一定的时候，向外挥发在纸浆内形成盐壳，纸浆壳在20天左右换一次，反复处理2～3次，会把可溶盐吸净。另外喷刷50%*酮丙**或15%*水氨**溶液可以洗涤去除石质表面污物土锈。⑤难溶盐壳可用3%稀盐酸作局部软化后用刻刀等工具机械方法剔除，再以蒸馏水洗净。碳酸钙石质慎用酸液浸洗，可先用一滴浓酸测试是否有发泡反应再定。如必用酸液软化局部盐壳，应先将周边石面用2％B72封护。⑥难溶的石膏、硫酸钙类玻璃结晶状盐壳，可用100W左右电烙铁在盐壳表面反复拭擦加热，结晶石膏物质受热膨胀解体，但温度控制不宜过热。切记灰岩类石器受热过热会生成石灰，不能用热烫法。⑦大理石类是一种灰岩变质而来的，切不可用含油脂和酸类的溶液洁除，清洗剂可采用中性溶液。如氨皂液，用100ml蒸馏水配10g医用软皂和1%的*水氨**。另外，还可以采用2%的硼酸或2%氯亚明，以及5％～10%的氢氧化胺溶液清洗大理石质的器物表面。坚硬的锈壳也可用弱酸局部软化锈壳后，再以机械方法剔除，蒸馏水洗去酸液。⑧酸性石质*物文**的处理洁除，也可用一种水溶性除锈膏处理，这种膏状清洁剂是由二氧化硅、有机酸、表面活性剂等成分组成的。

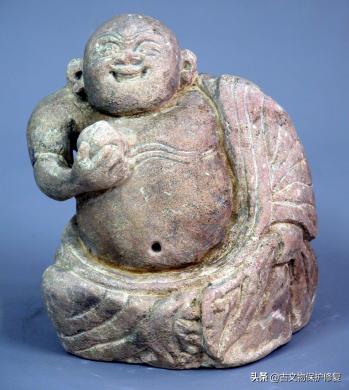

元代弥勒佛
或有贴金彩绘情况，必须先加固，可用各50%的乙酸戌酯与*酮丙**混合液，配2%的硝基纤维素溶液，刷涂石面渗固，使酥松的砂粒粘固，彩绘固定后，可以采用前面介绍的纸浆包糊法吸取可溶性物质。
●古旧石雕风化酥解的加固，石质严重风化酥解的采用化学加固封护时，要按以下几条要求去做。第一，加固材料对酥化加固应有较深的渗透力，同时选择一些沸点高的液体做溶剂，使之易渗透挥发少，才能确保石器的有效保护。第二，采用的保护材料加固后的石器应具有较好的透气性和防水性。确保石质内空气、水分可以透出来，有一定的“呼吸”能力。第三，所用材料不应有亮光感，不然会改变石器外观。第四，所用材料耐老化性能好。第五，渗透加固时，石面温度不宜太高，应保持无风吹与相对适宜的湿度表面，至使涂液不易挥发，尽量使其向深层次渗透的环境。

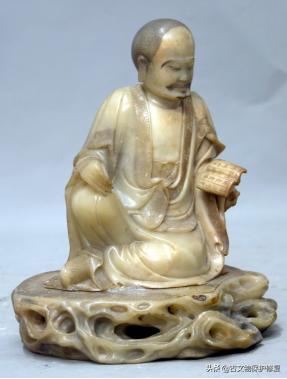

清代寿山石罗汉造像
●严重风化，剥蚀不成形的酥松体，可用氢氧化钙溶液浸渗进酥松体内，隔二三天渗一次，浸渗三次。干燥后用的可溶性干酪素加固形成一层酪酸钙薄膜使酥粉化石颗粒凝结起来。质地酥松的小件石刻艺术品，有条件的可用减压法浸渗。将器物用有机溶剂稀释的聚甲基丙烯酸酯类液浸渗。然后放在真空干燥器内处理，开启真空泵，造成干燥器内减压，使气泡从浸泡溶液的石器中排出，直到气泡完全停止。风化严重的砂岩石雕件可用“立邦”氟化硅材料，或WD-10、 FS-101水溶性有机硅材料渗固处理后，渗固后石质表面孔隙度、透气性能均好。
●大理石质器物风化严重腐蚀会呈呆白色颗粒化，用指甲可以抠下石渣。这类器物可用红外灯烘烤，灯的距离在1米以上，趁着石体的热度涂微晶石蜡与石油醚软膏。软膏溶化后，被疏松的石孔隙吸收，石油醚被挥发掉，继续涂至石蜡不再吸收为止。

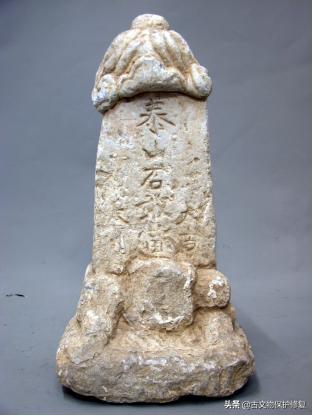

清代 “泰山石敢当”石碑
●古旧石雕艺术品破碎、残损器物的修复，洗净茬口后直接粘接，粘接剂主要有D-801胶、914快干胶、3A胶粘接。较大件可钻内孔对插金属加强件或埋扒锔等办法，粘接后不易二次断裂。对于粘接缝隙大的可以采用相同石质色泽的岩石粉，用树脂调拌成人造石腻子填补，对残缺部位的补配同样可以采用，修补后的人造石面再做出与周边相似的石面效果及色泽。
●古旧生物化石标本，如硅藻土化石，易碎裂、开层、翘曲变形。一般采用针头向深层注射2％B72加固的方法渗固处理，或采用树脂渗护。但古生物化石的特性是易暴皮、开裂，为防止继续风化，可采用PE热收缩薄膜封护。选择与化石外形周围尺寸相同的简状膜，将化石套入封口，然后用电吹风机加热，保持一定距离，温度控制在65℃～90℃，膜迅速收缩依附于化石上定形，结成一层透明保护膜。加热中可用针扎小孔向外排气。化石被薄膜封护后处于收缩力的紧固和微透气状态，便于长期存放。

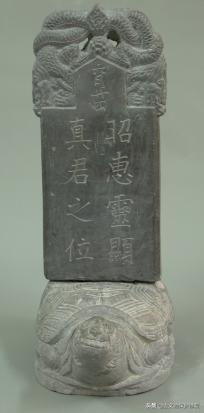

元代道教石碑
