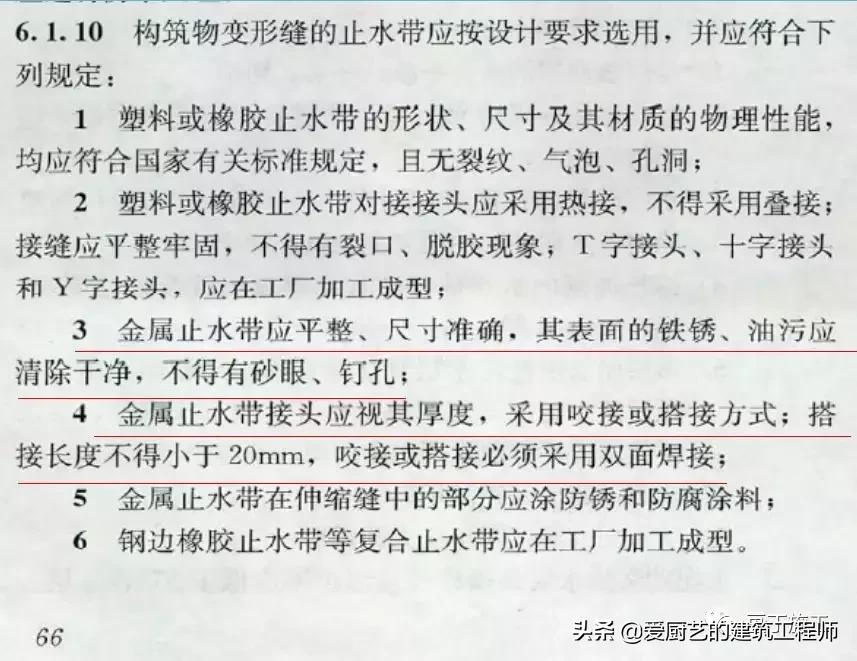

GB50141-2008《给水排水构筑物工程》6.1.10
补充说明：
钢板止水带安装时折边面向迎水面，并设置控制标高与位置限位，钢板止水带焊缝必须严密。第一次砼浇筑高度为钢板止水带宽度的一半
止水钢板应避开构件主筋，当穿越箍筋时，箍筋应设置90度折钩与钢板焊接。

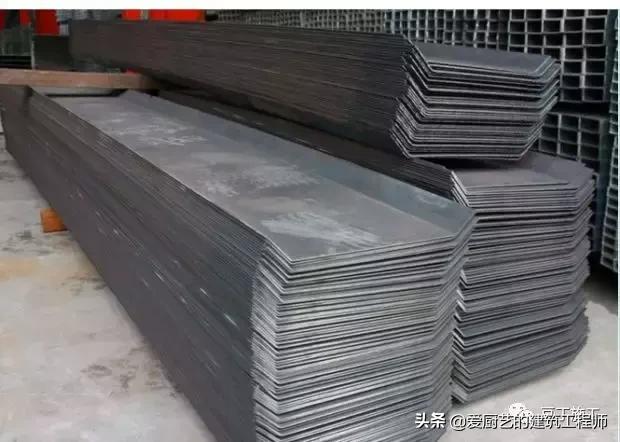

止水钢板：

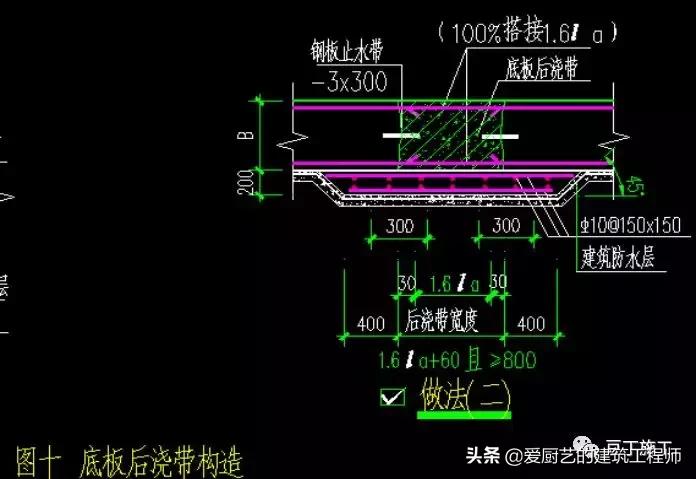

G04-1a说明4沉降后浇带做法：

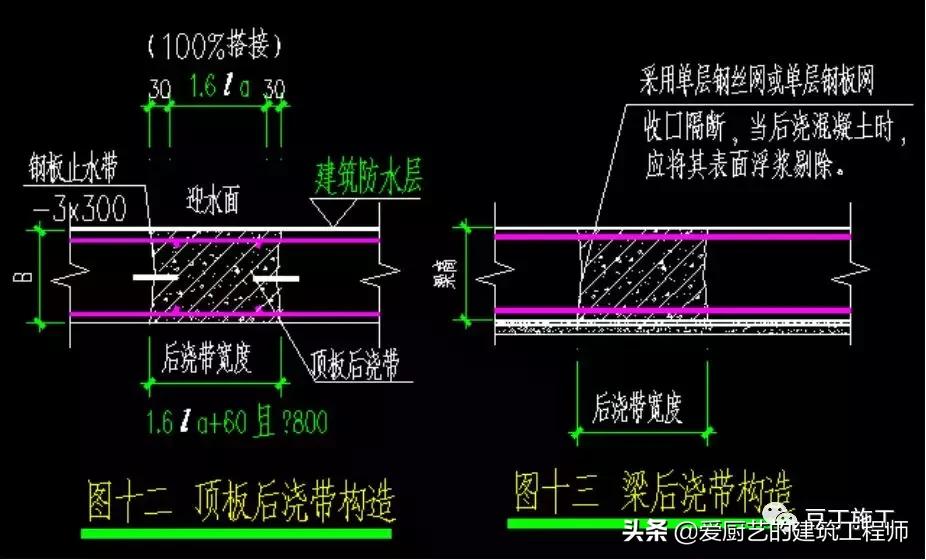

G04-1a说明5，后浇膨胀加强带做法：

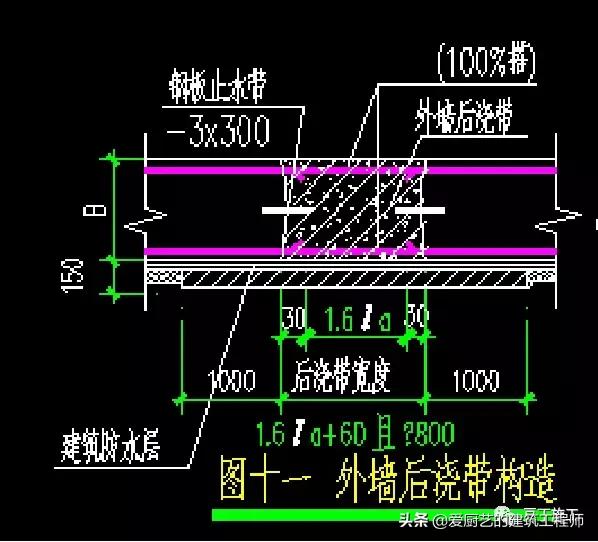

挡土墙后浇带做法：
铁丝网安装示意图：
后浇带止水钢板安装示意图：

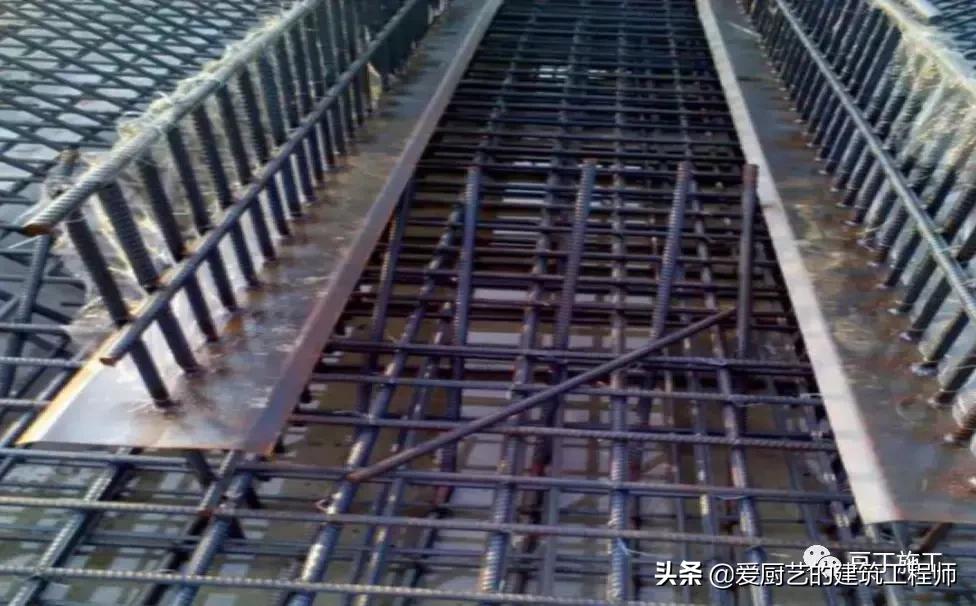

后浇带止水钢板安装
在剪力墙绑扎过程中穿插止水钢板施工
在挡土墙中安装示意图：
用短钢筋焊接固定在墙纵筋上

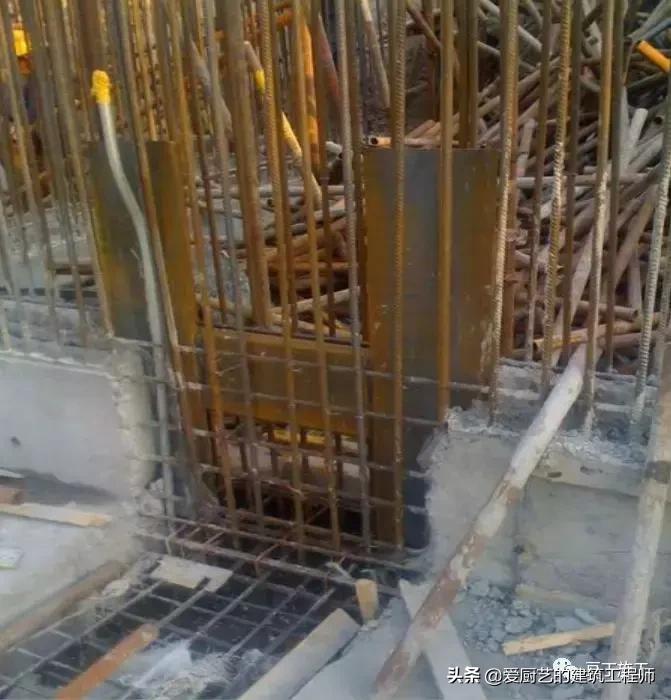

转角做法：
挡土墙后浇带做法：
焊缝严密：
止水钢板穿过柱子时，柱箍做法：
混凝土浇筑分两次时，预埋300mmx3mm的钢板，其中有10-15cm的上部露在外面，在下次再浇筑混凝土时把这部分的钢板一起浇筑进去，起到阻止外面的压力水渗入的作用。
混凝土浇筑完成效果：

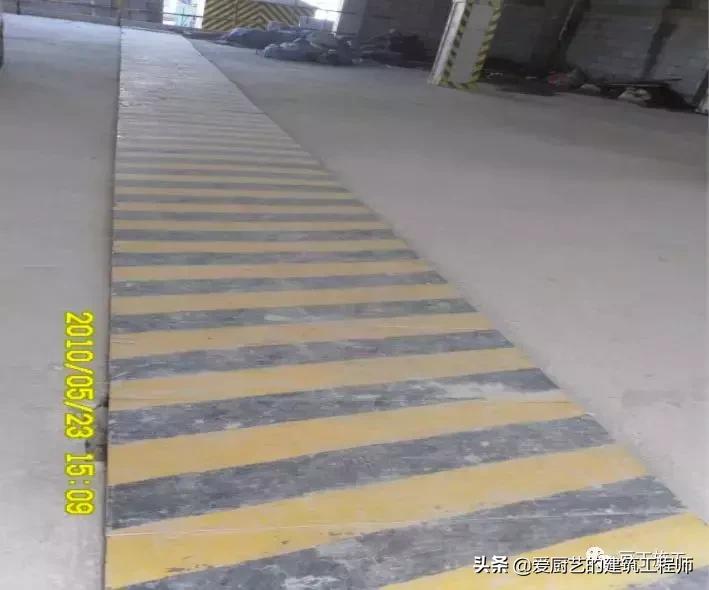

后浇带成品保护
