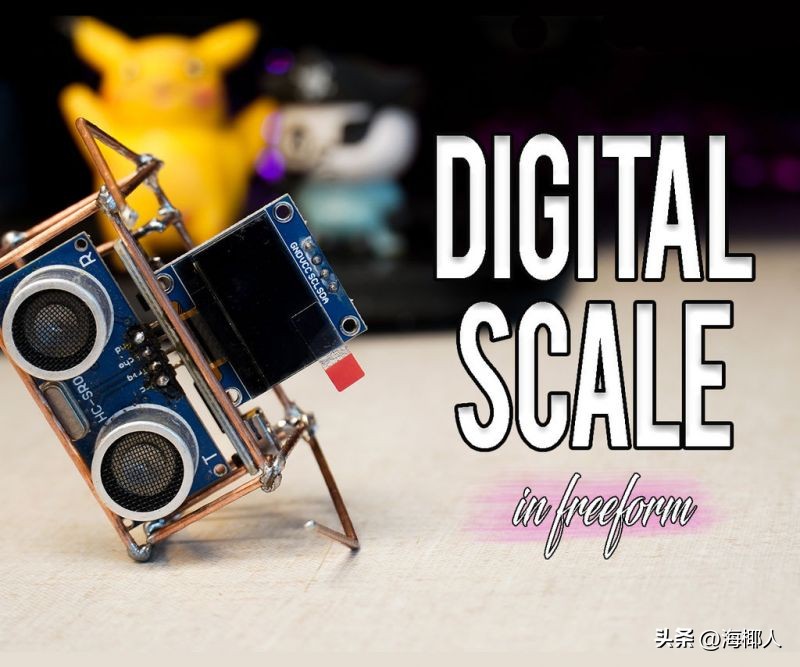

本期为大家介绍一款外观酷似机器人的便携式超声波数显标尺。项目制作中，我们不会使用跳线或 PCB，电路和外观合二为一，直接由铜线焊接而成，复古又可爱。

看一段制作视频吧：

材料清单

Arduino Nano×1超声波传感器（HC-SR04）×1OLED 0.96英寸显示器×1铜线 0.8mm×若干铜线 0.6mm×若干烙铁×1焊锡丝×1焊接放大镜×1焊锡排烟机×1钳子×1钻孔机×1

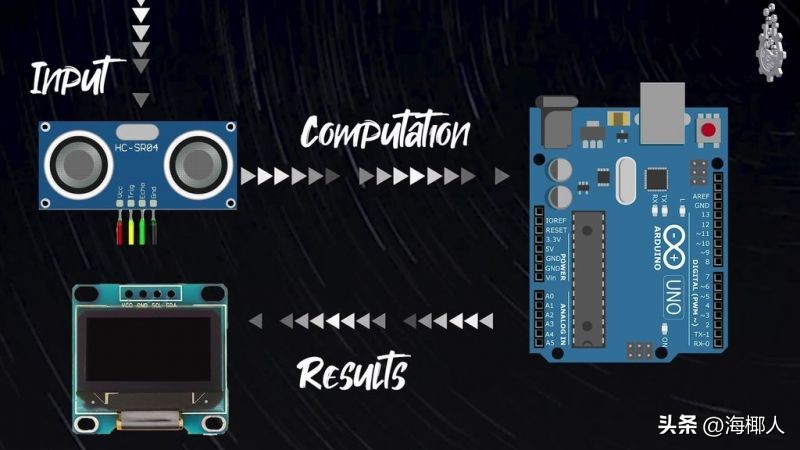

工作原理

工作的原理非常的简单。

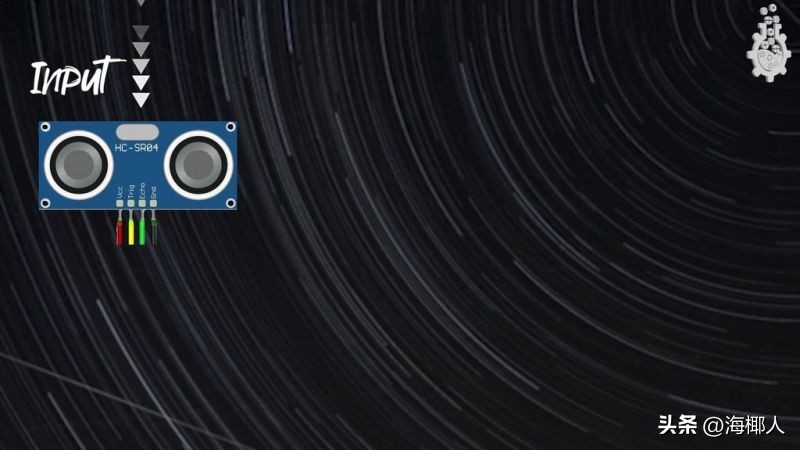

1、超声波传感器测量距离。

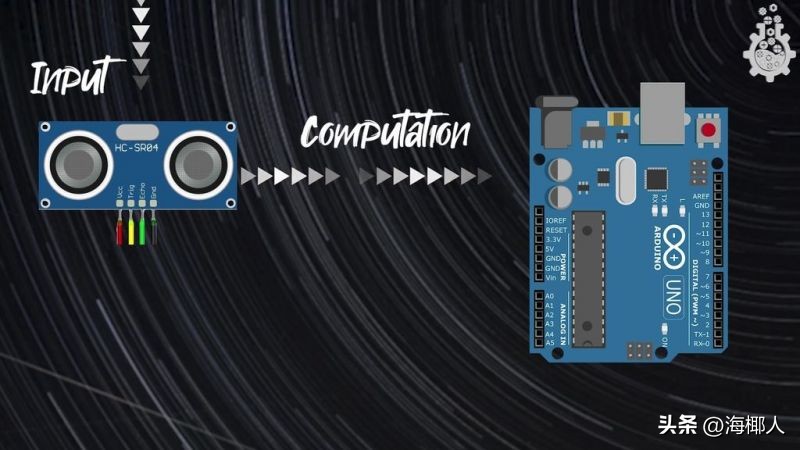

2、经 Arduino 计算后将结果显示在 I2C OLED 显示器上。

其中，关于超声波的教程，还有一篇可以参考：https://arduino.nxez.com/2018/03/13/how-to-make-a-radar-with-arduino.html。它介绍了如何使用超声波传感器制作一个雷达。

连线

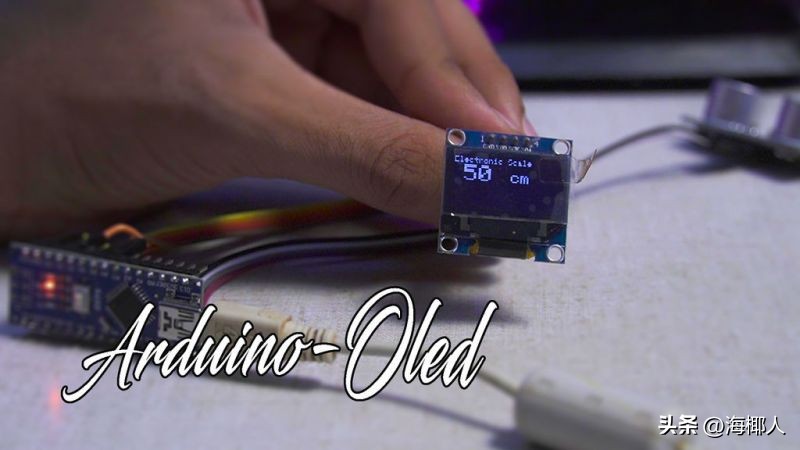

在焊接前，需要用跳线连接起来进行代码测试。

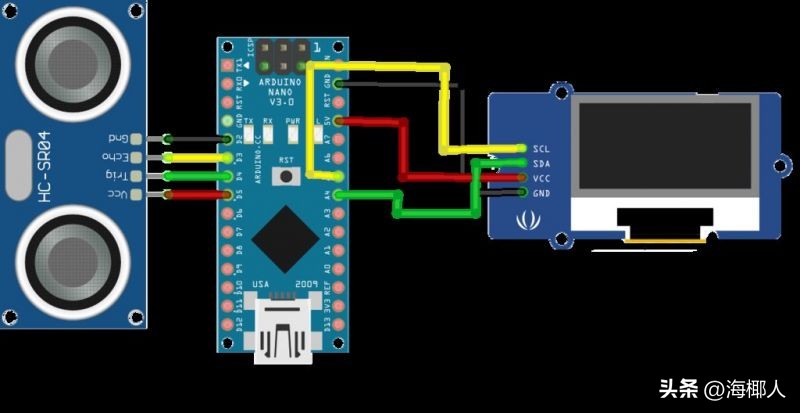

连接方式如下 超声波传感器部分： 地线 GND-D2回声 ECHO-D3触发 TRIG-D4电源电压 VCC-D5

I2C OLED 显示器部分： 电源电压 Vcc-5v地线 GND-GND数据线 SDA-A4控制线 SCL-A5电路图和 Fritizing 文件请在项目文件库中*载下**。https://make.quwj.com/project/155

上传代码

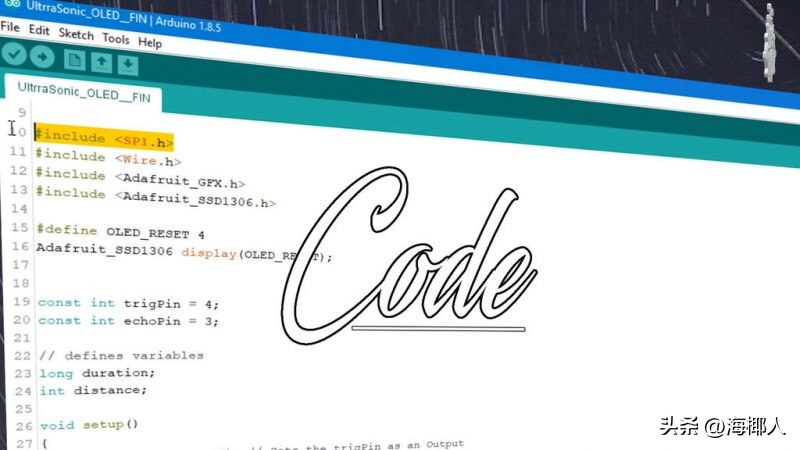

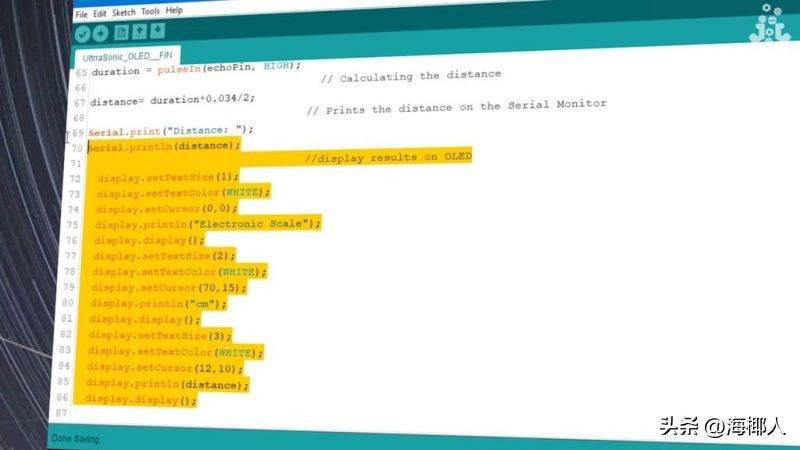

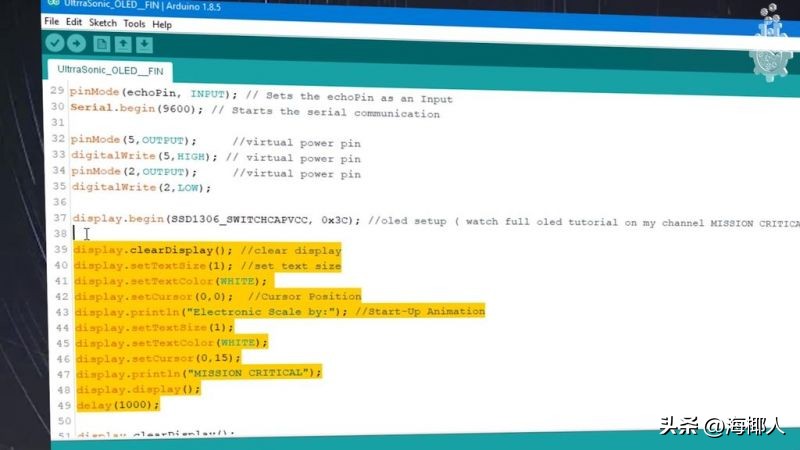

项目使用到的库有：SPI、Adafruit GFX 和 Adafruit ssd1306。1、初始化 OLED，定义触发和回声引脚，定义变量。2、在 PIN 模式下添加必要的定义，以及开机启动后屏幕显示的信息“Electronic scale by Mission Critical”。3、在主循环部分中，设置以厘米为单位进行计算，音速为 340m/s，那么距离 = 0.034 * 时间 / 2。4、在“distance”变量选项中保存距离数据并扩展到适当的光标位置。5、上传代码至 Arduino nano。

代码文件请在项目文件库中*载下**。https://make.quwj.com/project/155

制作铜线外壳

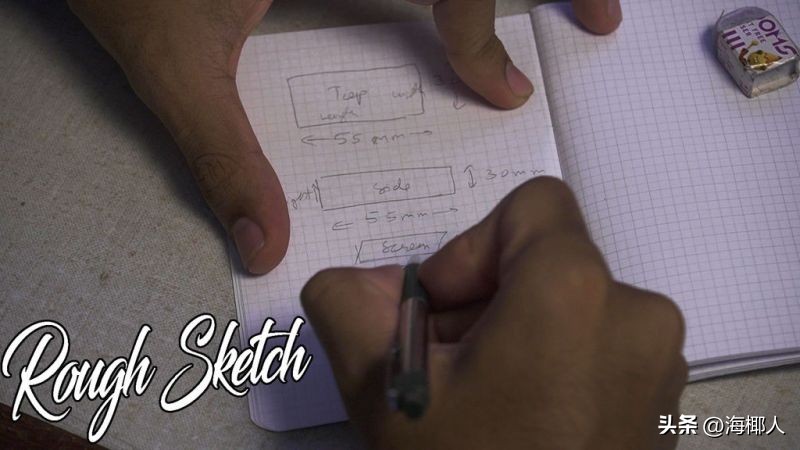

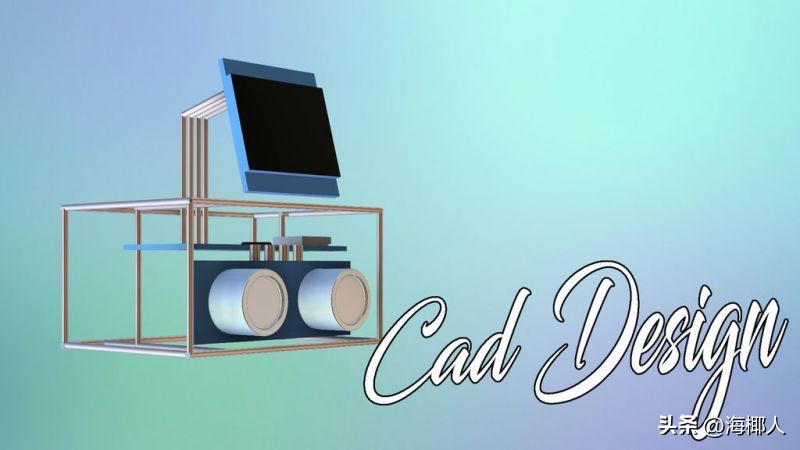

1、使用 Autodesk 的 Fusion 360 制作了 CAD 设计图

外观设计图请在项目文件库中*载下**。https://make.quwj.com/project/155

2、处理铜线第一步：剪取数根 10cm 长的铜线以备用。

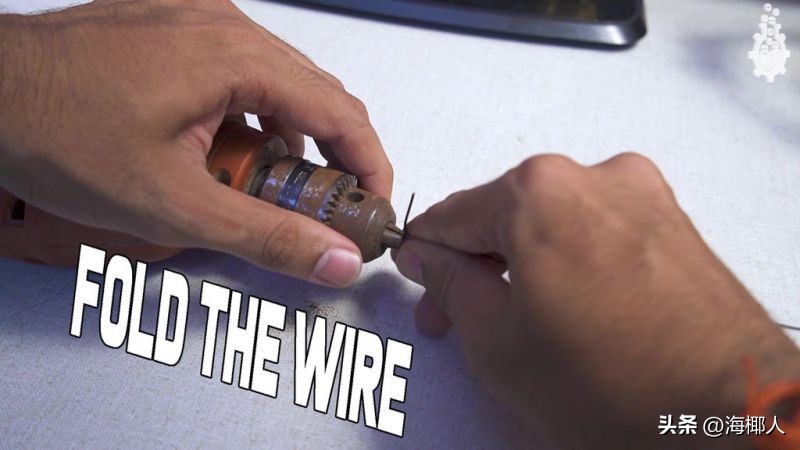

第二步：打开钻夹头，在铜丝的一端制作出一个弯曲的角。

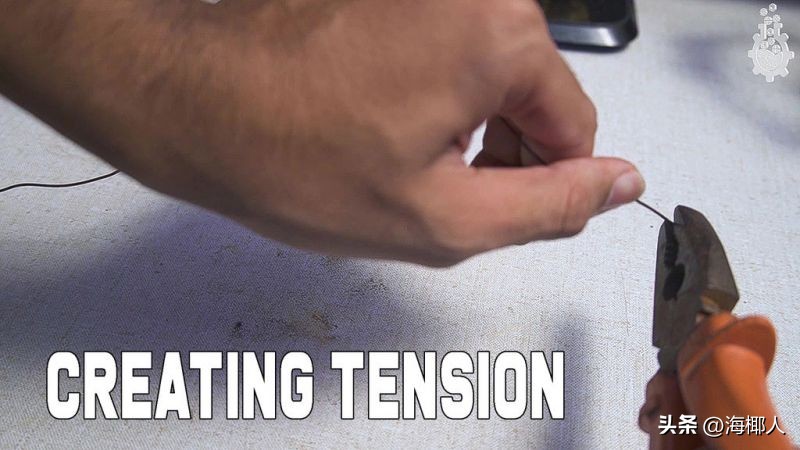

第三步：拧紧钻夹头，用钳子稍微倾斜拉扯另一端，产生张力。第四步：低转速打开钻头。操作时请小心使用钻头。

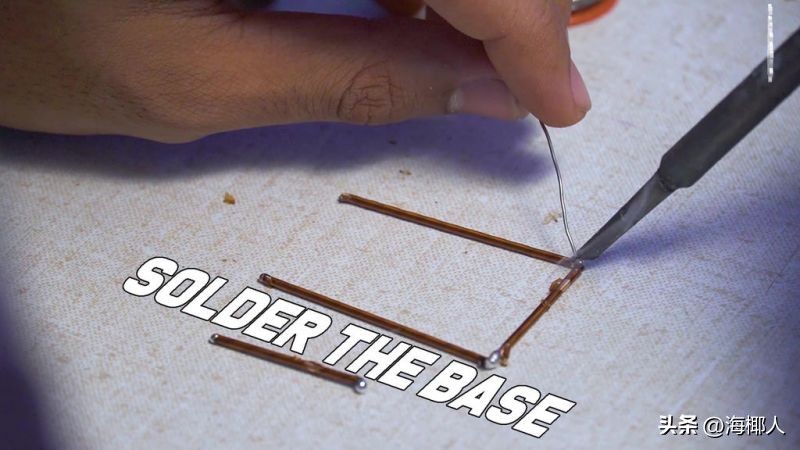

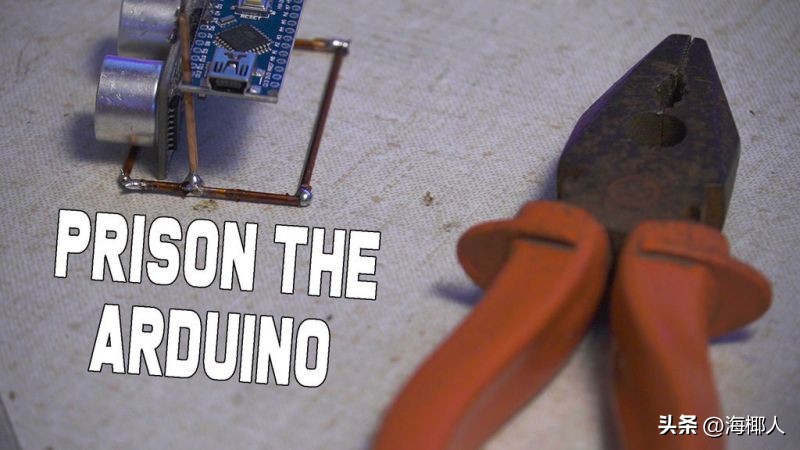

3、焊接底座

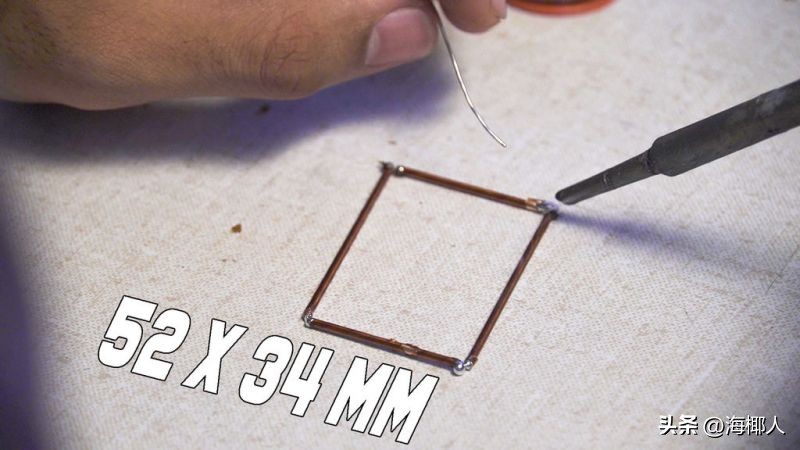

根据 CAD 图测量组件，从底座开始焊接，使用 18 号线进行焊接。底座的尺寸：52mm X 34mm。

使用钳子分别切割两根个 52mm 和 34mm 的铜线，按图焊接。

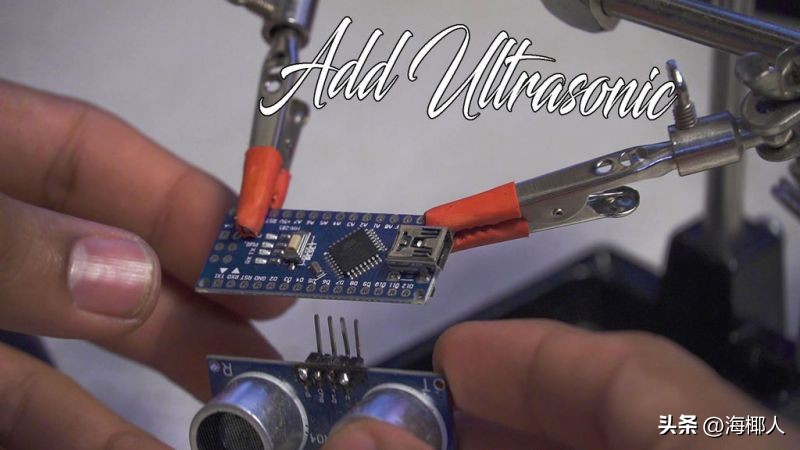

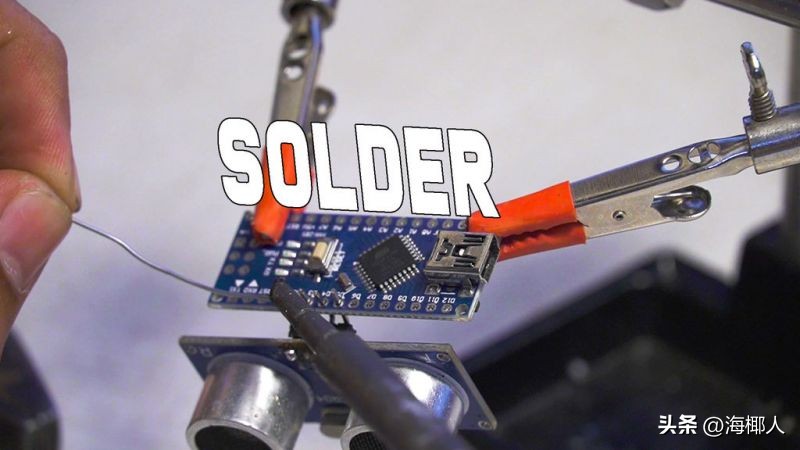

焊接超声波传感器

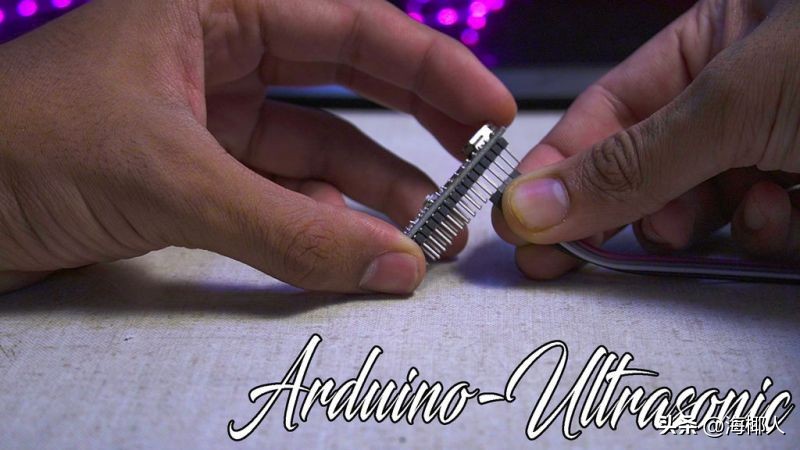

将超声波传感器焊接到 Arduino 板上并形成一定的垂直高度，只需直接将超声波插入 Arduino 板中即可。接线方式为：地线 GND-D2回声 ECHO-D3触发 TRIG-D4电源电压 VCC-D5

完成后即可焊接 Arduino 板，焊接时需要确保角度为直角。

安装 Arduino Nano

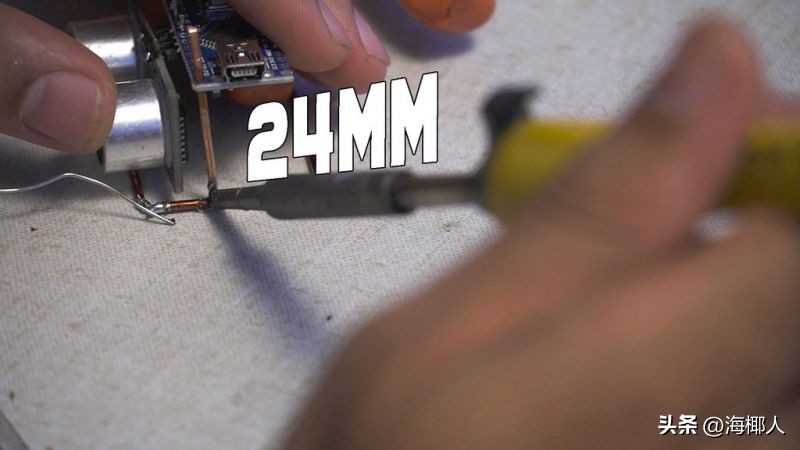

1、超声波传感器安装好后，需要使用铜丝与底座垂直焊接，传感器的高度约为 24mm，剪取四根24mm 的铜丝备用。

2、使用 Arduino nano 的板载的孔将其固定到位。使用 28mm 的线并将其弯曲至 24mm，焊接到底座。

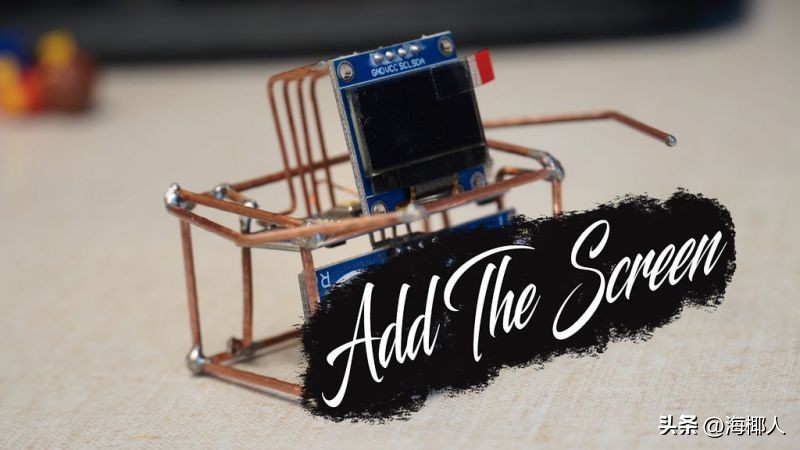

安装显示器

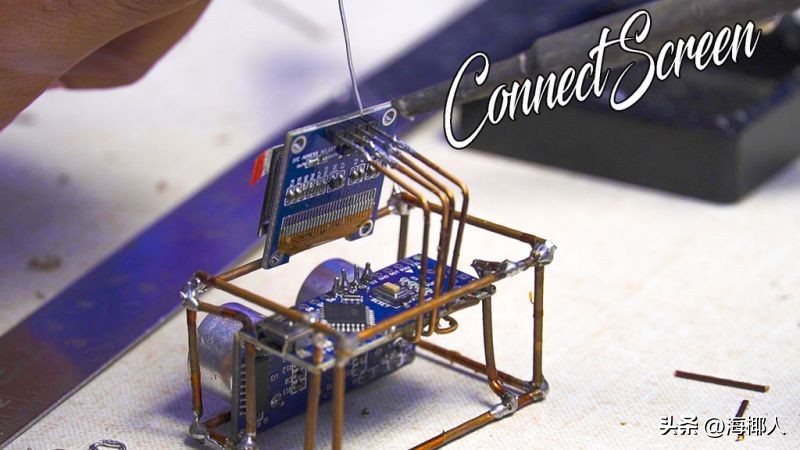

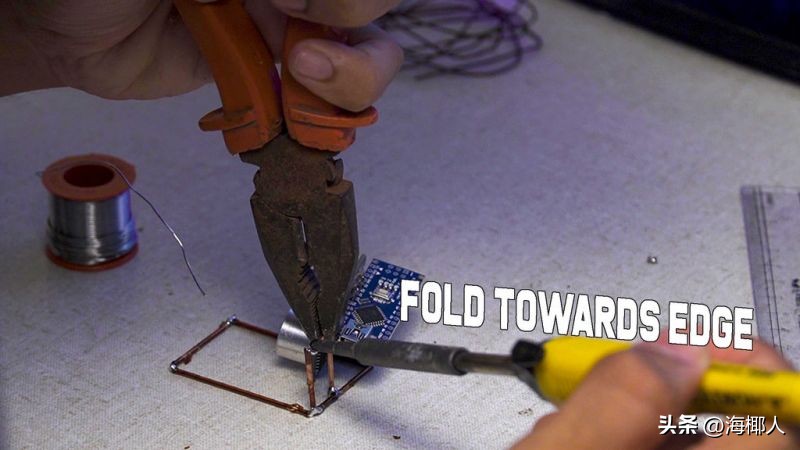

1、剪取四根 36mm 长的铜线，根据 Arduino 上的连接处的情况将其折叠成几个部分。接线方式为：电源电压 Vcc-5v地线 Gnd-Gnd数据线 SDA-A4控制线 SCL-A5

然后根据连接处的位置弯曲铜线即可。

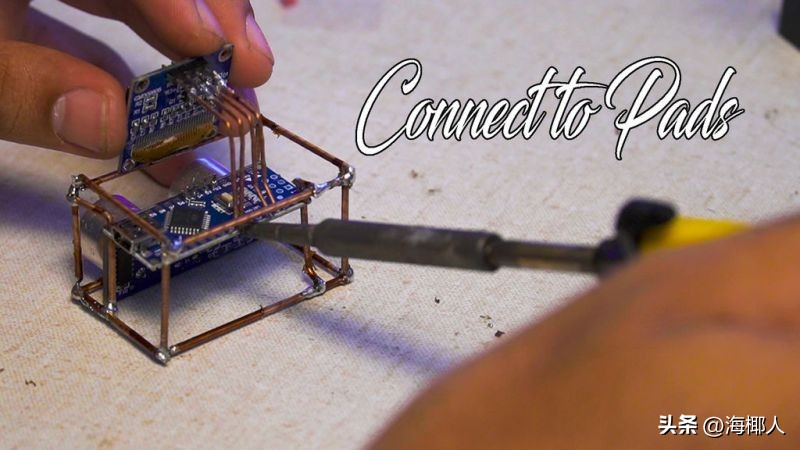

2、连接处焊接好后，如图所示焊接连接器的排针。

涂抹外壳保护层

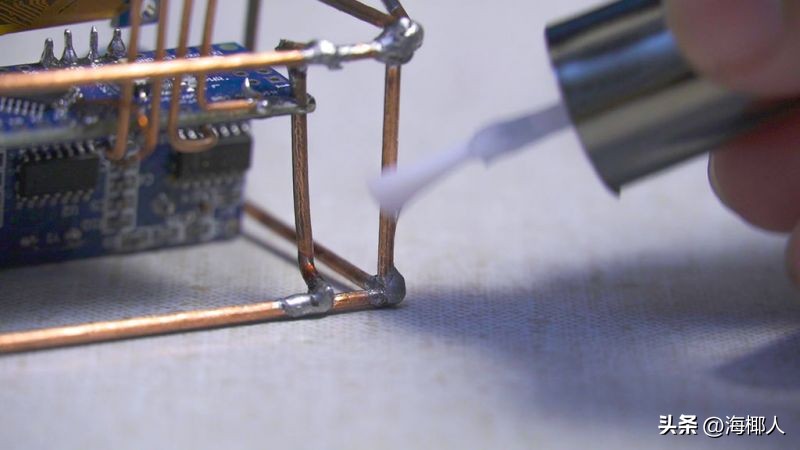

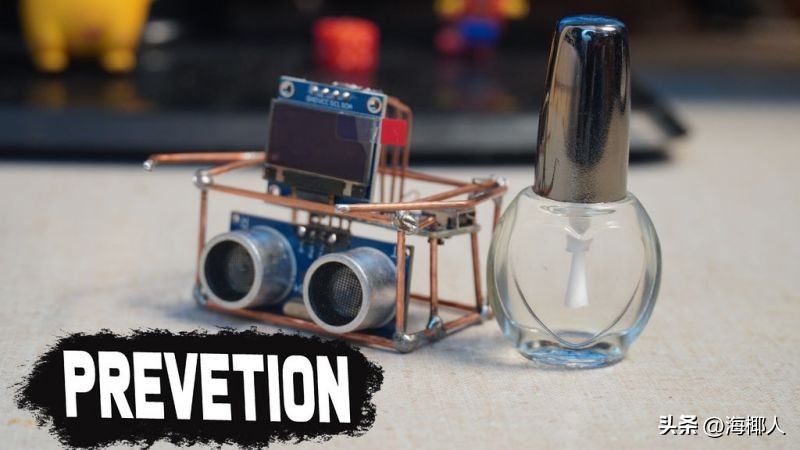

项目完成后，在整个铜体结构上涂抹一层透明指甲油，可以防止铜与空气接触还可以增添光泽。项目使用的是铜线，你可以用黄铜棒来代替它，这样更耐磨耐用。

这个项目采用 In Freeform 模式的设计，不仅摆脱了电路，而且造型上更具艺术感。项目中，「金属手臂」的设计是不是让它看起来更像机器人呢！你可以根据自己的喜好来设计一款。
