你知道什么叫CAD底图淡显吗？还记得小编刚实习的时候，有一次同事叫我把底图淡显，我那时一脸懵逼。其实是因为项目涉及众多个专业，例如，建筑、结构、机电、排水、暖通等等。因为要在图纸基础上绘制自己专业的东西，所以处理一下底图，避免干扰。
而底图处理一般是通过删除或冻结与本专业无关的图层实现。在画图过程中为了突出本专业的东西，使得眼睛不受建筑图层颜色的干扰，还需要进一步进行淡显处理或凸显。经常使用的淡显方法是，将所有图层颜色设置成8灰。
下面介绍几种淡显的方法。
方法一：

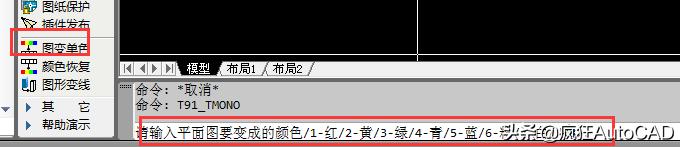

使用天正CAD“文件布图-图变单色”输入对应的数字即可。
输入对应的数字即可
其实这里输入数字“8”就是淡显的颜色了。
如果底图 为参照
步骤：插入——DWG参照——选择参照文件——确定。
插入的参照，双击鼠标滑轮会出现。选中底图是一个整体。
参照的淡显处理有两种方法：

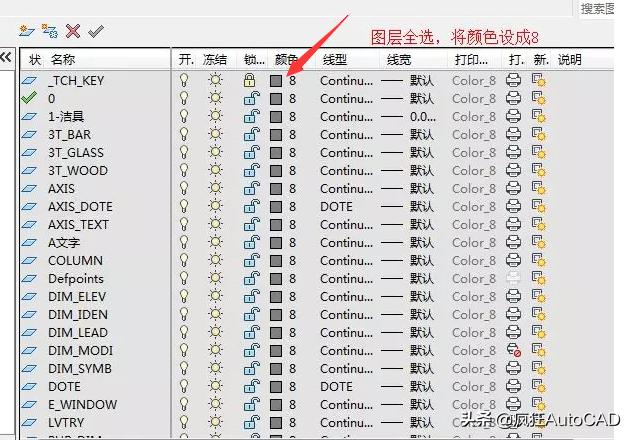

1、在参照的源文件中，将所有图层设置成8灰：输入la——图层全选——颜色设为8。
输入la——图层全选——颜色设为8

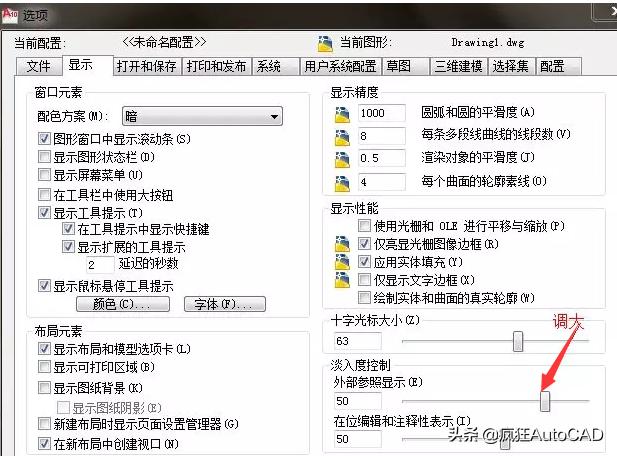

2、通过设置参照的透明度实现：输入op——显示——外部参照显示（数值越大，参照越透明）——确定。
数值越大，参照越透明
如果底图图层为锁定状态
为了不干扰本专业画图，一般会将处理好的建筑底图图层进行锁定。或将底图建成一个块，将块所在图层锁定。

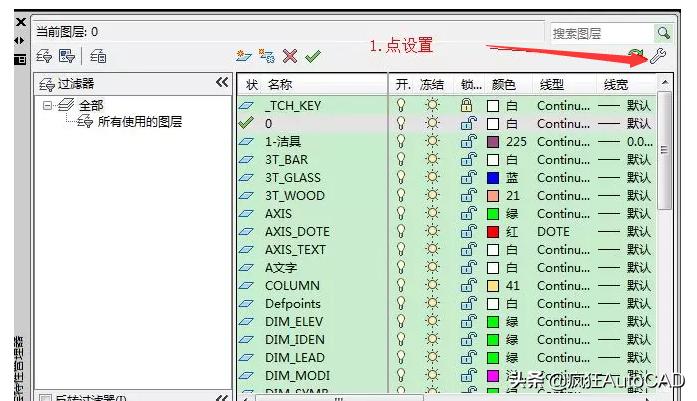

锁定图层淡显处理：输入la——设置——调大锁定和淡入数值——确定。
设置
调大锁定和淡入数值
确定
底图处理的优缺点比较：
1、第一推荐：底图建成块。优点便于套图，建筑底图发生改变时，只要修改块内容即可。缺点，块命名不要跟其他块命冲突，且建块时要注意块图层避免为非打印。
2、第二推荐：底图参照。这种底图引入方法，优点是便于套图，在建筑行业，底图朝令夕改，简直家常便饭。当建筑图发生改变时，只要在参照源文件中进行修改即可。缺点是，文件夹中需记得带参照文件，一般甲方和审图不太喜欢这种方式，因为对方在打开时，需要重载参照。
3、直接在建筑图上绘制。不推荐。套图不方便。且在本专业绘制过程中，可能会不小心删掉建筑的东西（如果提前锁定，会避免这种情况）。
