音乐是人们娱乐放松的主要方式之一，作为音乐载体的音频产品在近几年随着无线音频技术的发展，销量得到了快速提升。K歌麦克风是一种结合了麦克风和音箱功能的新兴产品，基于防啸叫技术的成熟，以及无线蓝牙技术的应用，为用户提供了便捷且功能丰富的唱歌体验。
此次将要拆解的JBL KMC300无线一体式K歌麦克风，在外观上与传统话筒类似，整机体积小巧轻便，配备多款清新时尚配色；功能配置上，采用高灵敏度电容音头，清晰收音，防止啸叫；支持蓝牙5.0，搭载高性能DSP芯片，支持10种音效，支持双人无线K歌，一键消除原音秒变伴奏等功能，拥有3小时以上的续航时间。
此前我爱音频网还拆解过JBL LIVE660NC头戴式降噪耳机、JBL LIVE PRO+ 真无线降噪耳机、JBL FLASH、JBL TUNE 225、JBL FREE II、JBL Free真无线蓝牙耳机，JBL CHARGE4冲击波和JBL FLIP5 音乐万花筒蓝牙音箱，下面再来看看这款产品的外观设计及内部结构配置吧~
一、JBL KMC300 K歌麦克风开箱
此次将要拆解的是樱花粉配色。包装盒采用了与产品配色一致的色彩搭配，正面展示有产品外观，“JBL”品牌LOGO， 产品名称“KMC300无线一体式K歌麦克风”，以及蓝牙标志等。

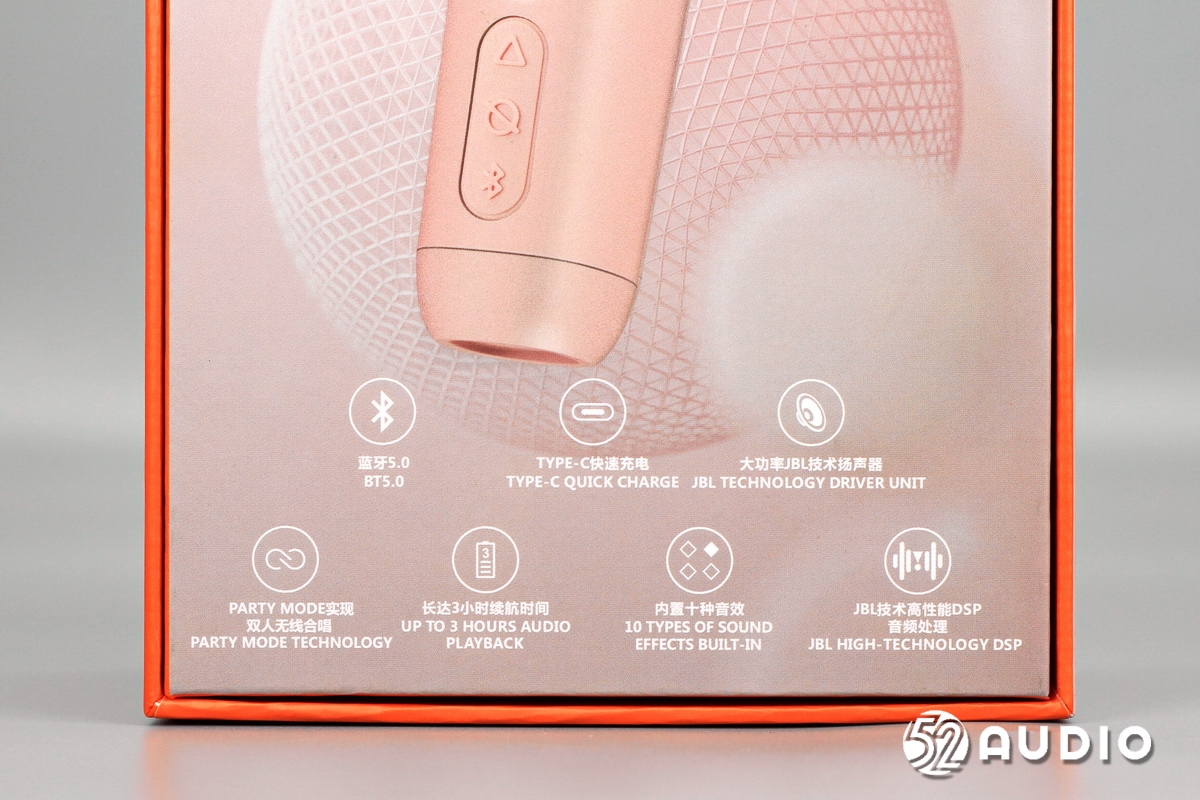

包装盒背面设计有产品的场景图，品牌LOGO和产品型号，以及产品的功能特点。
图文展示的产品功能特点：蓝牙5.0，Type-C快速充电，大功率JBL技术扬声器，双人无线合唱，长达3小时续航时间，内置十种音效，JBL技术高性能DSP音频处理。
包装盒底部有制造商和经销商的部分信息，以及包装盒内物品信息和出厂条形码。

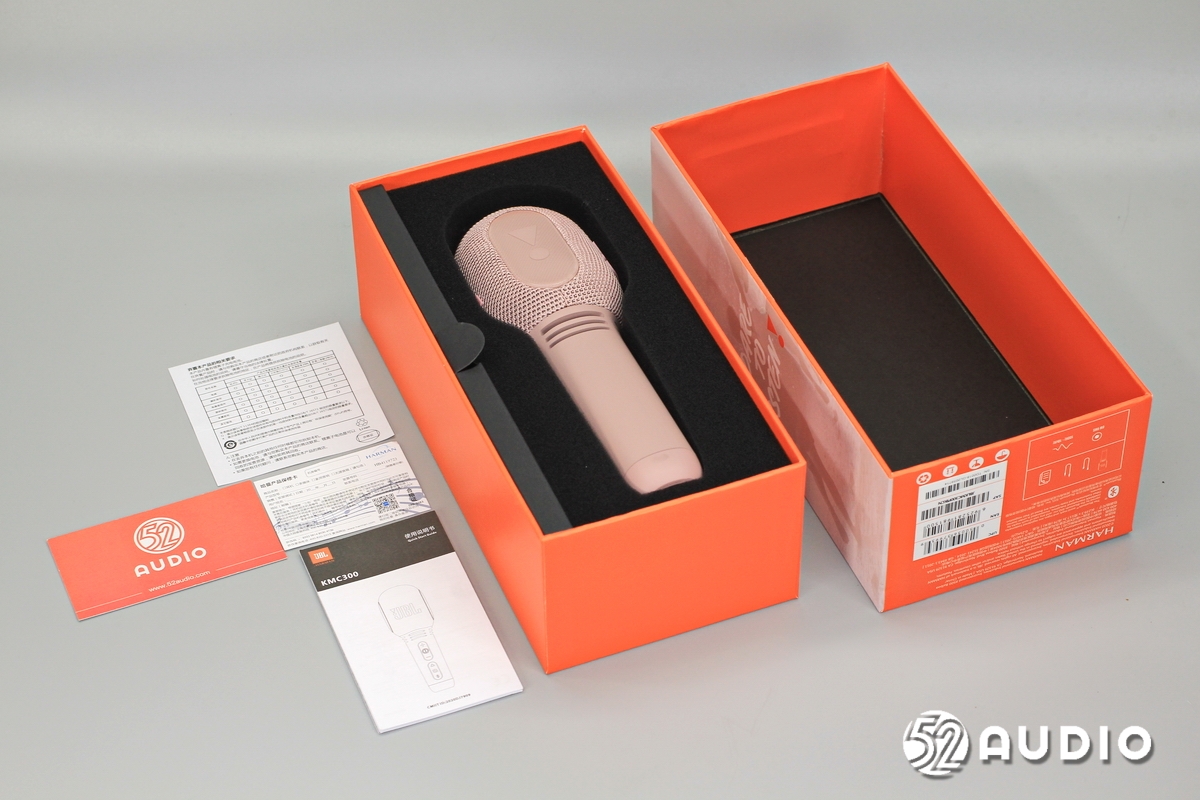

包装盒内麦克风放置在海绵保护内，数据线设置有独立的包装盒。

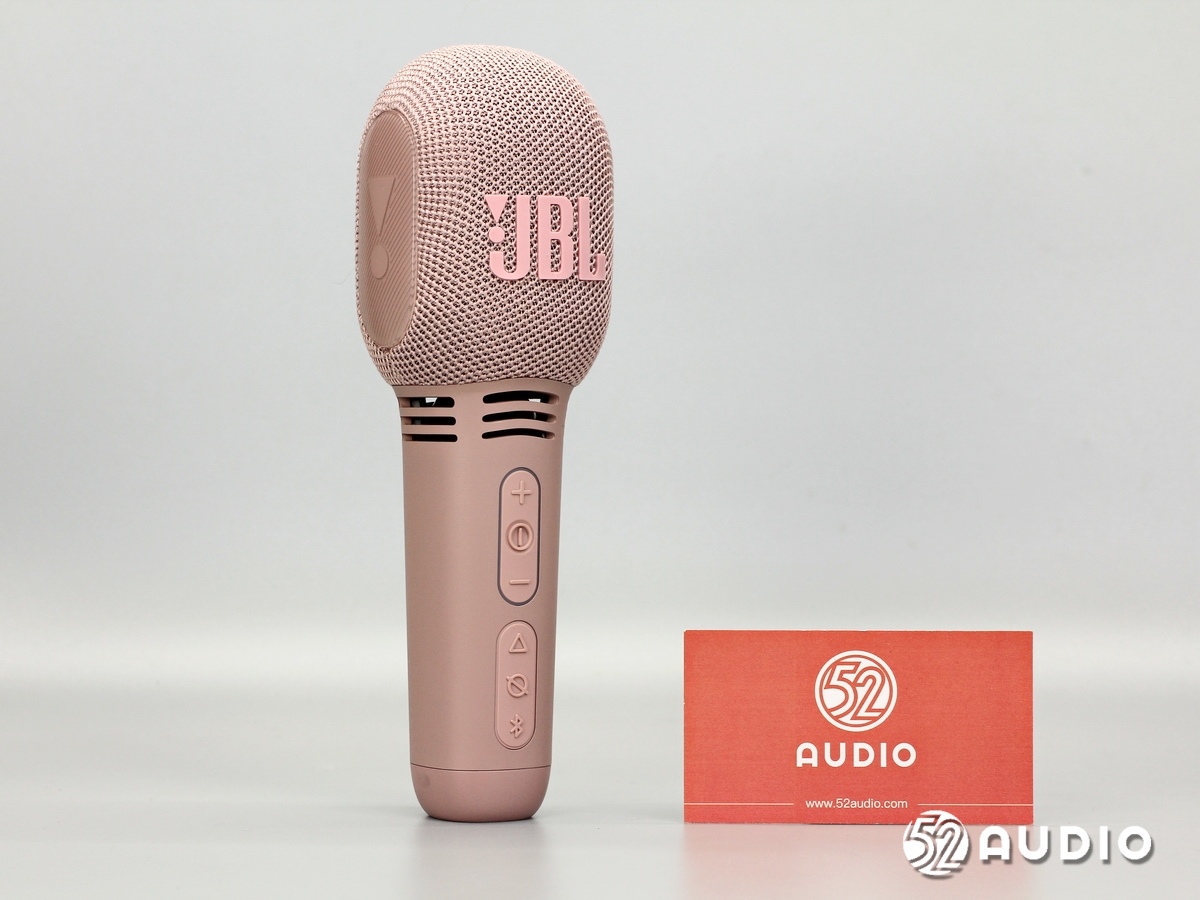

JBL KMC300无线一体式K歌麦克风整体外观一览。

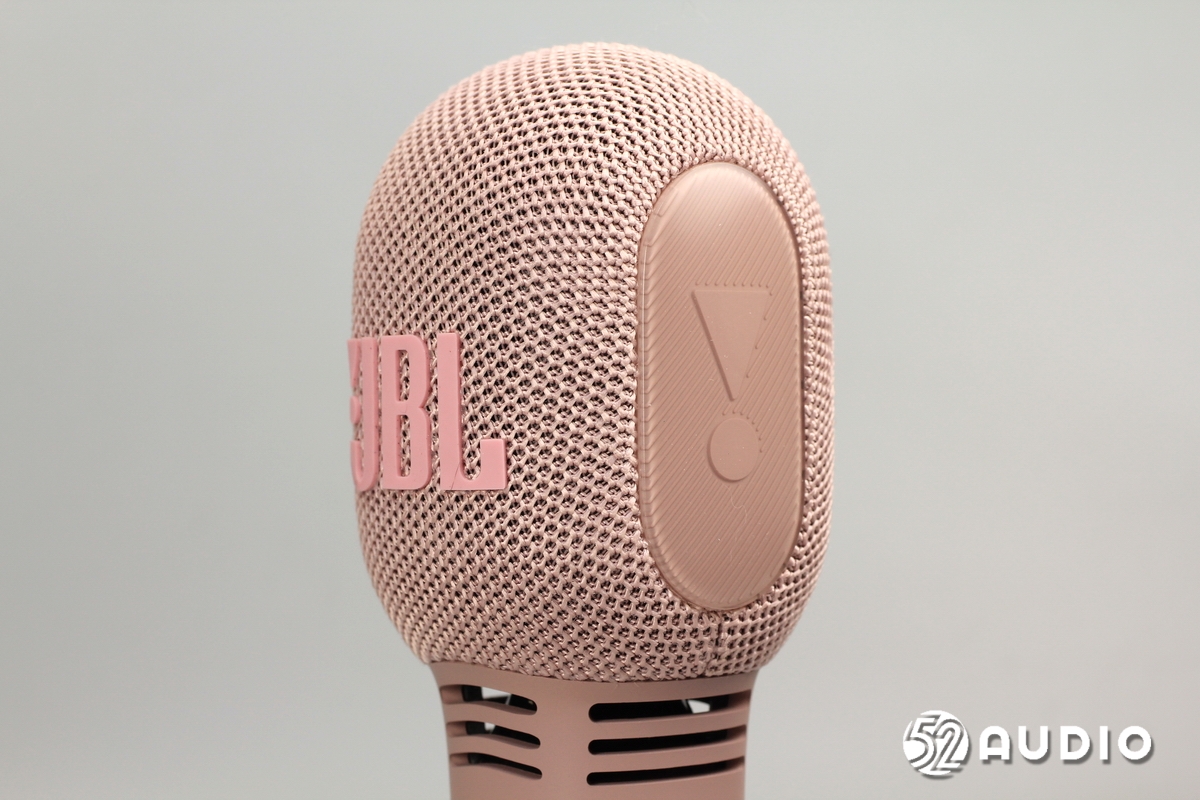

麦头采用了编织的织物包裹，使观感更为美观，同时有效防止喷麦噪声；外部设计有JBL品牌LOGO。

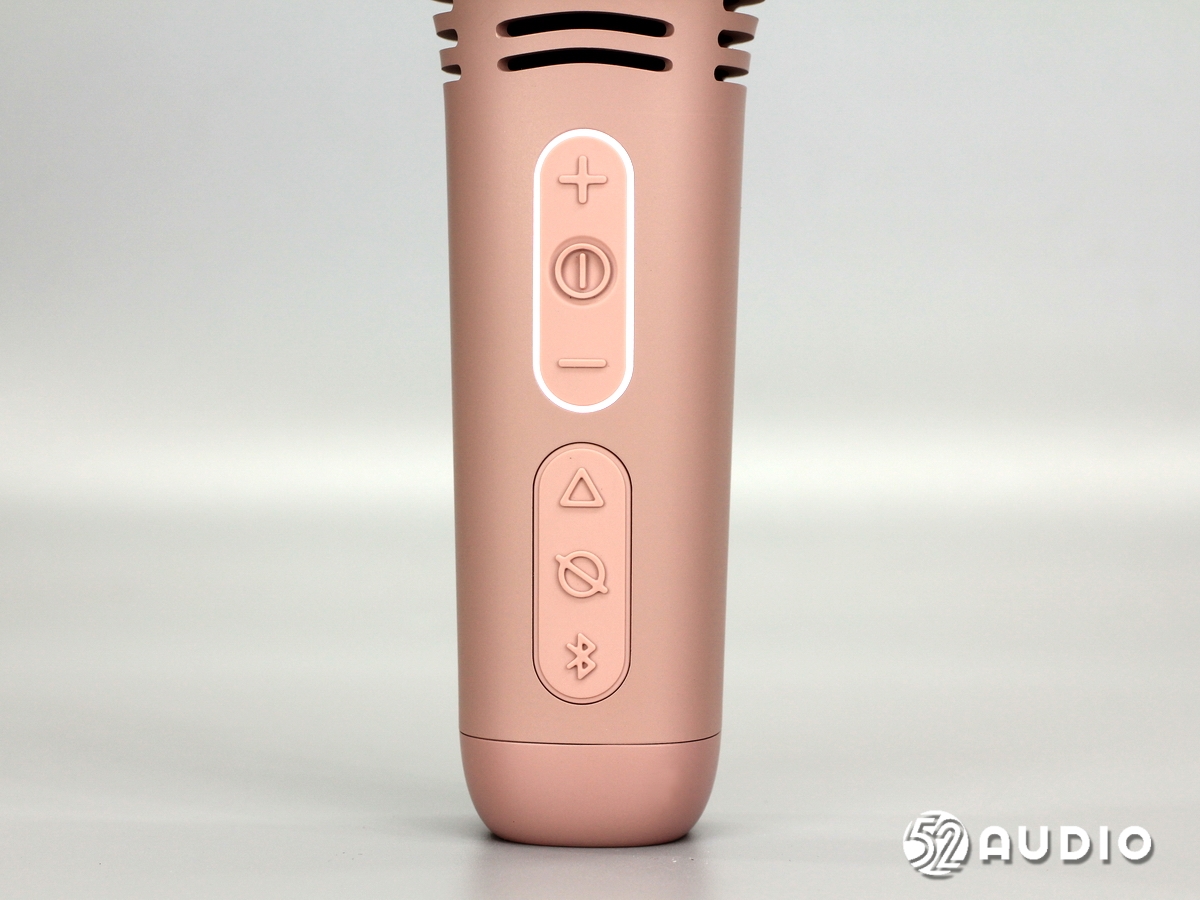

手柄采用了磨砂质感的PVC材质，功能按键上方三颗依次为音量加、电源键、音量减，外围设置有环形指示灯；下方三颗为音效切换键、消原音键和蓝牙键。

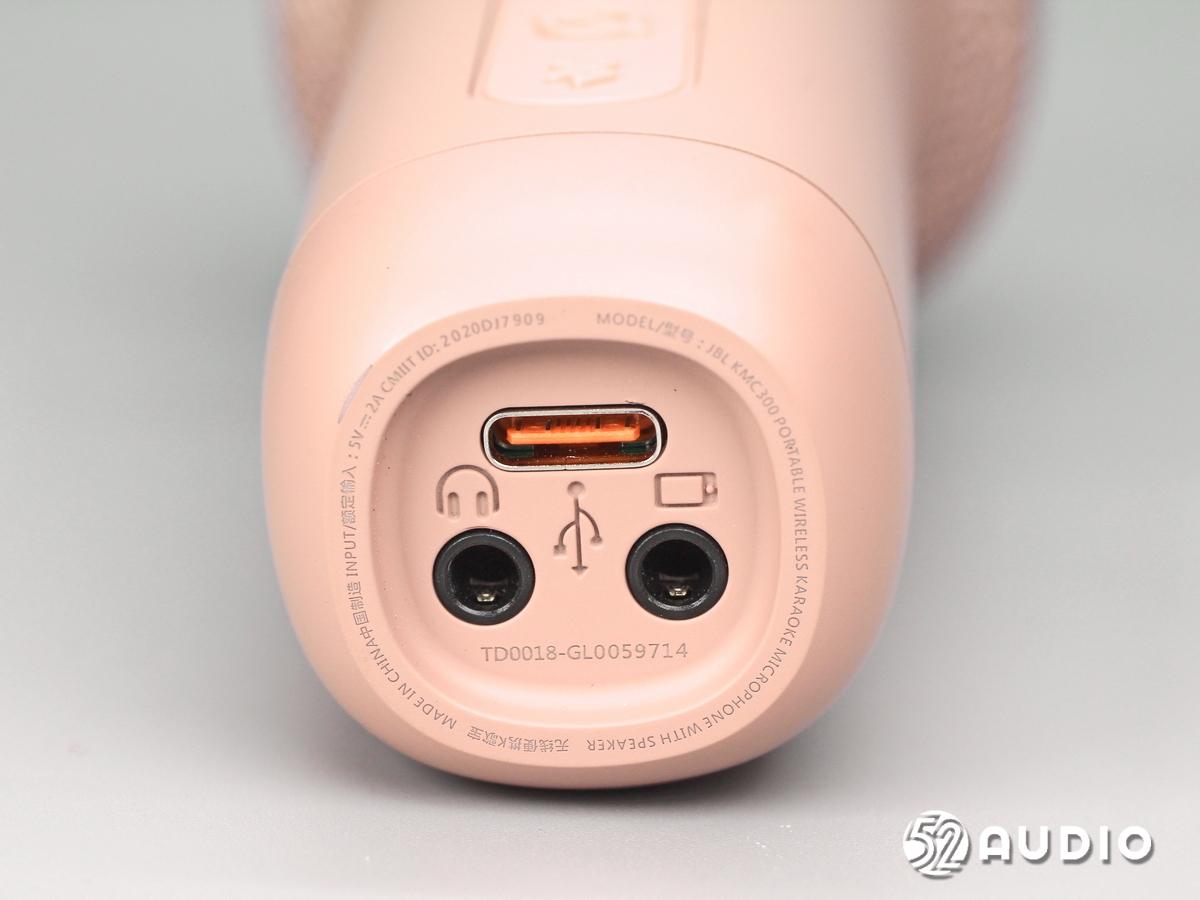

手柄底部设置有Type-C充电接口，3.5mm耳机接口和手机直播接口。

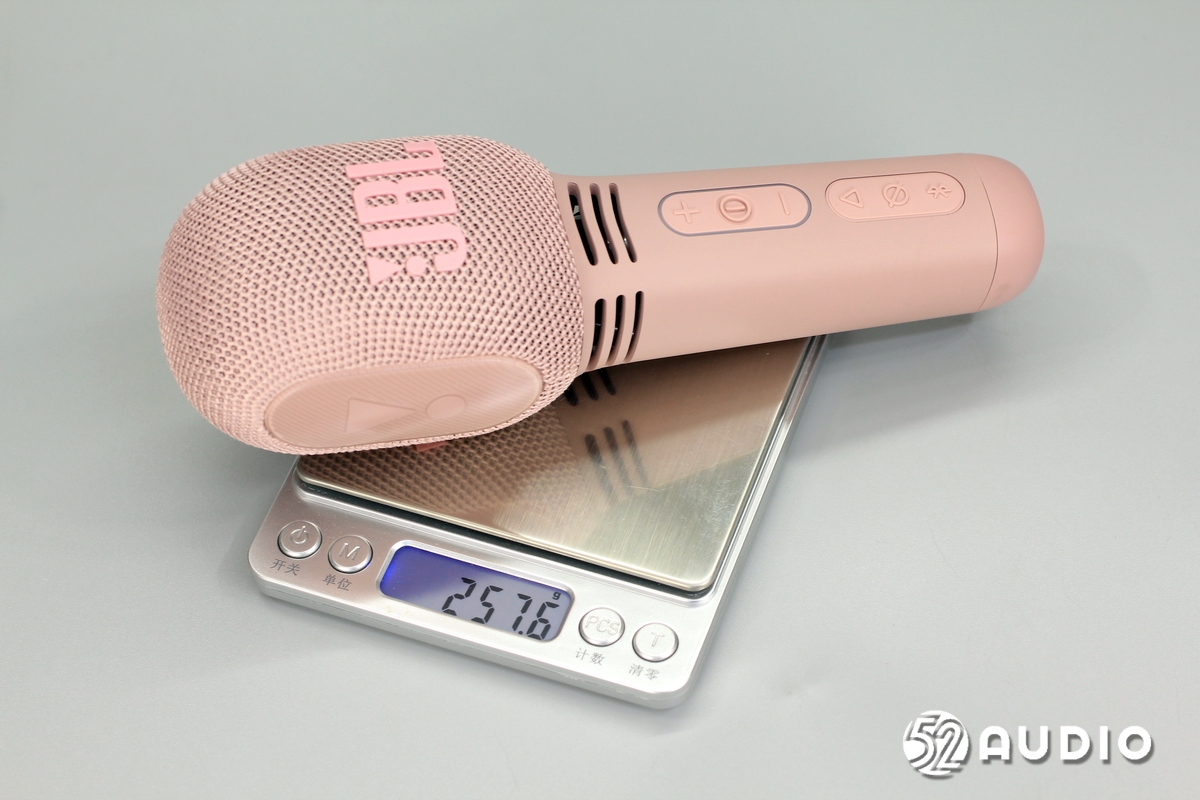

经我爱音频网实测，JBL KMC300 K歌麦克风整体重量约为257.6g。

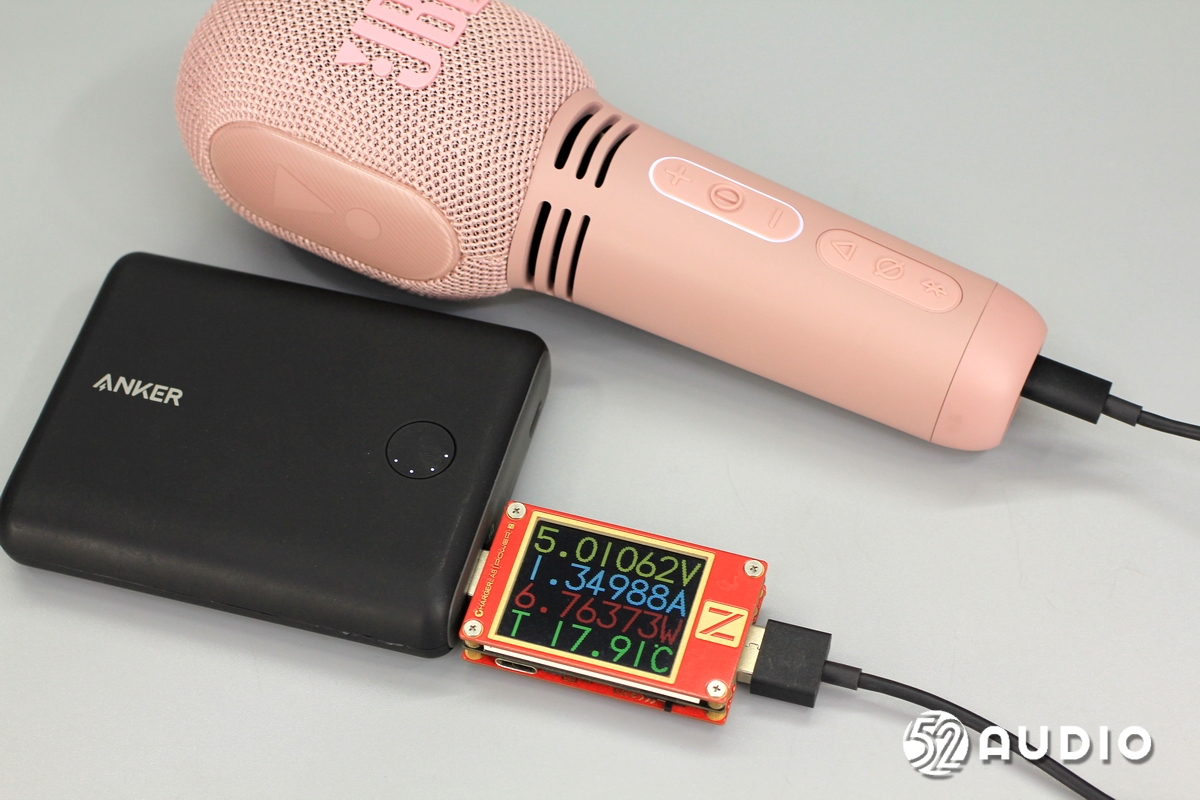

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对JBL KMC300 K歌麦克风进行有线充电测试，输入功率约为6.76W。
二、JBL KMC300 K歌麦克风拆解
通过开箱，我们了解了这款产品的外观设计，下面进入拆解部分，看看内部结构配置信息~

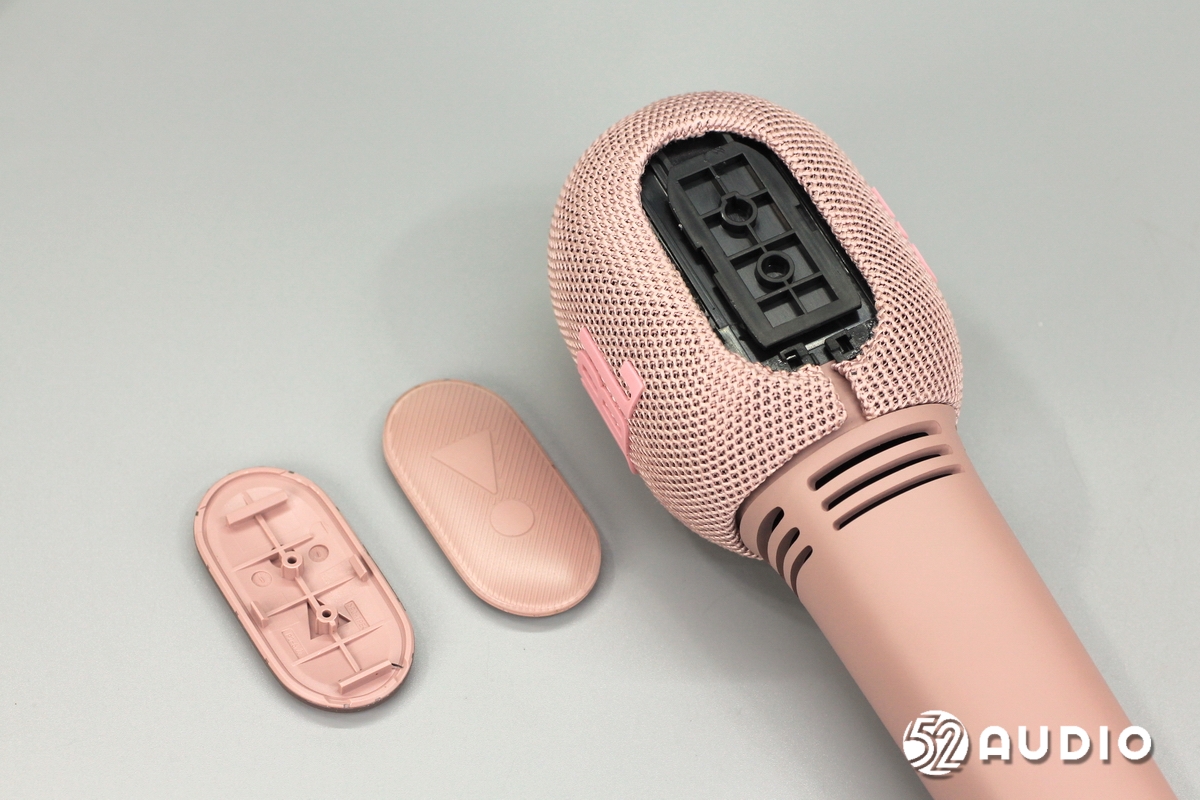

拆卸掉麦头上的两块固定织物压板。
取掉麦克风金属网罩。

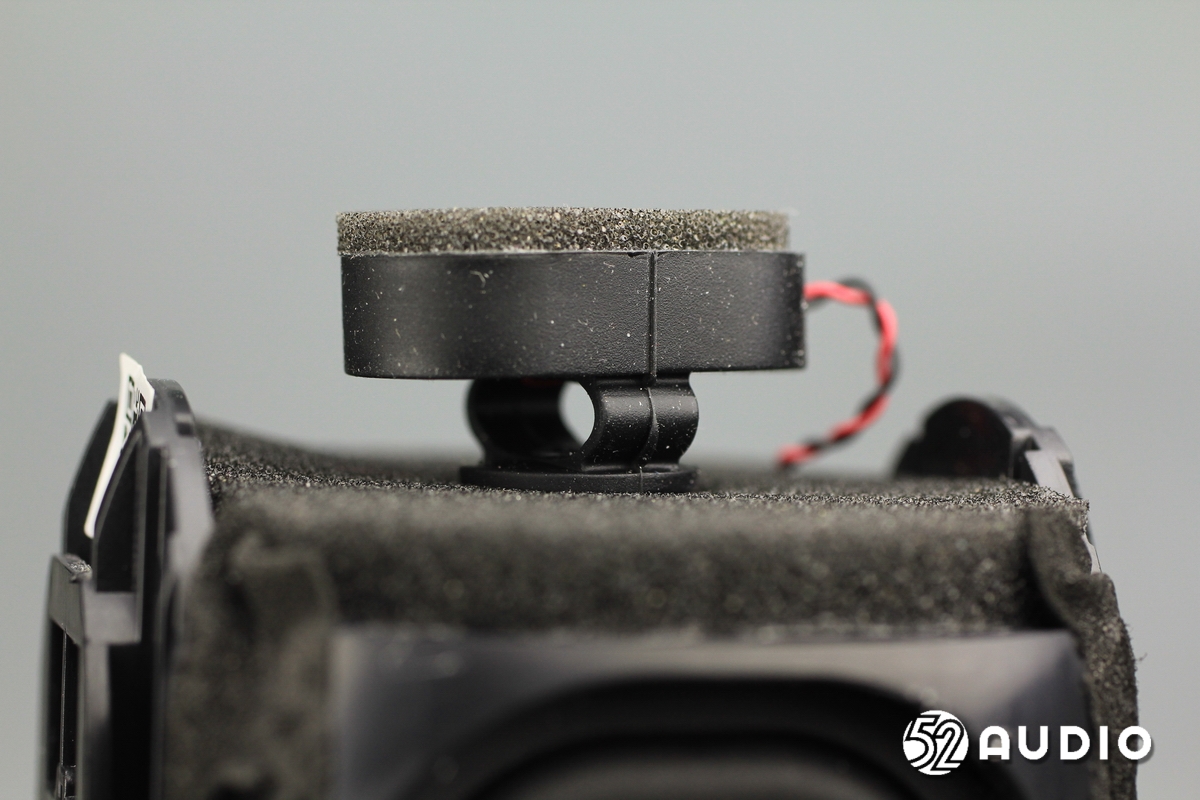

麦克风拾音咪头结构特写。

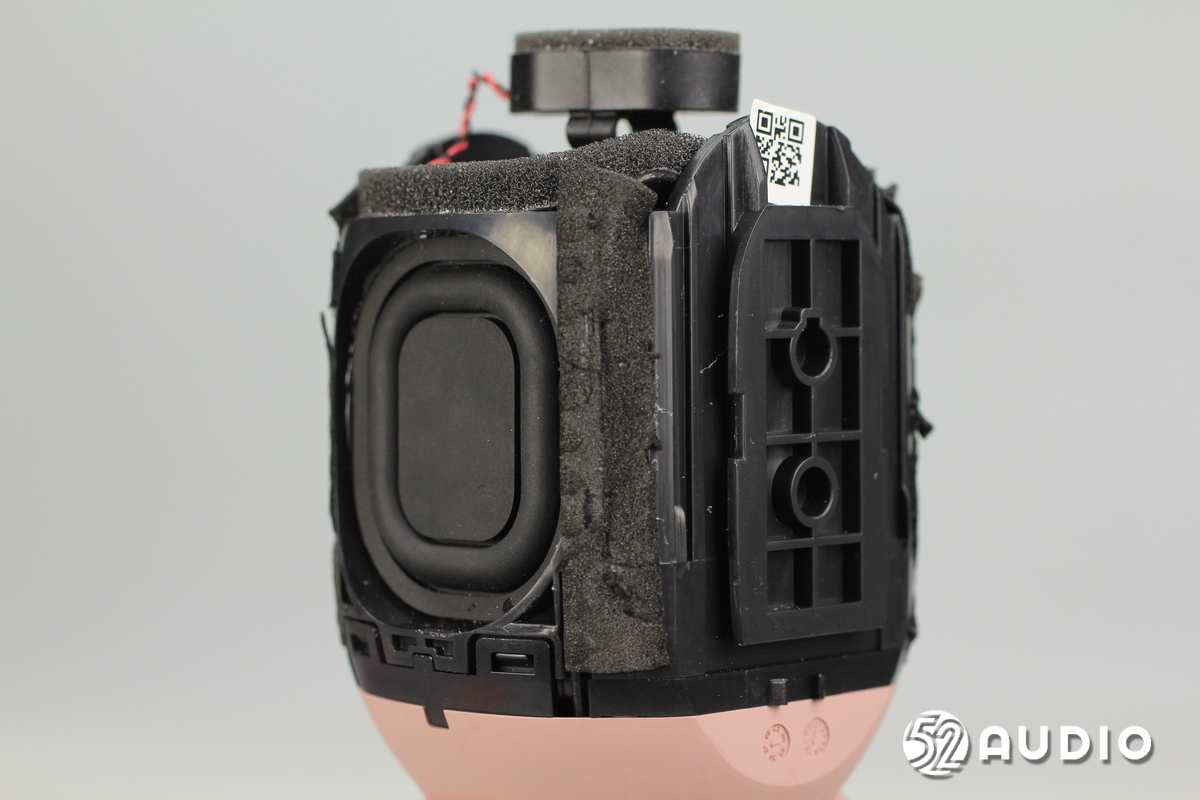

麦克风侧边被动辐射振膜特写，用于提升音频量感。
另外一侧的被动辐射振膜特写。
取掉麦克风拾音咪头结构。

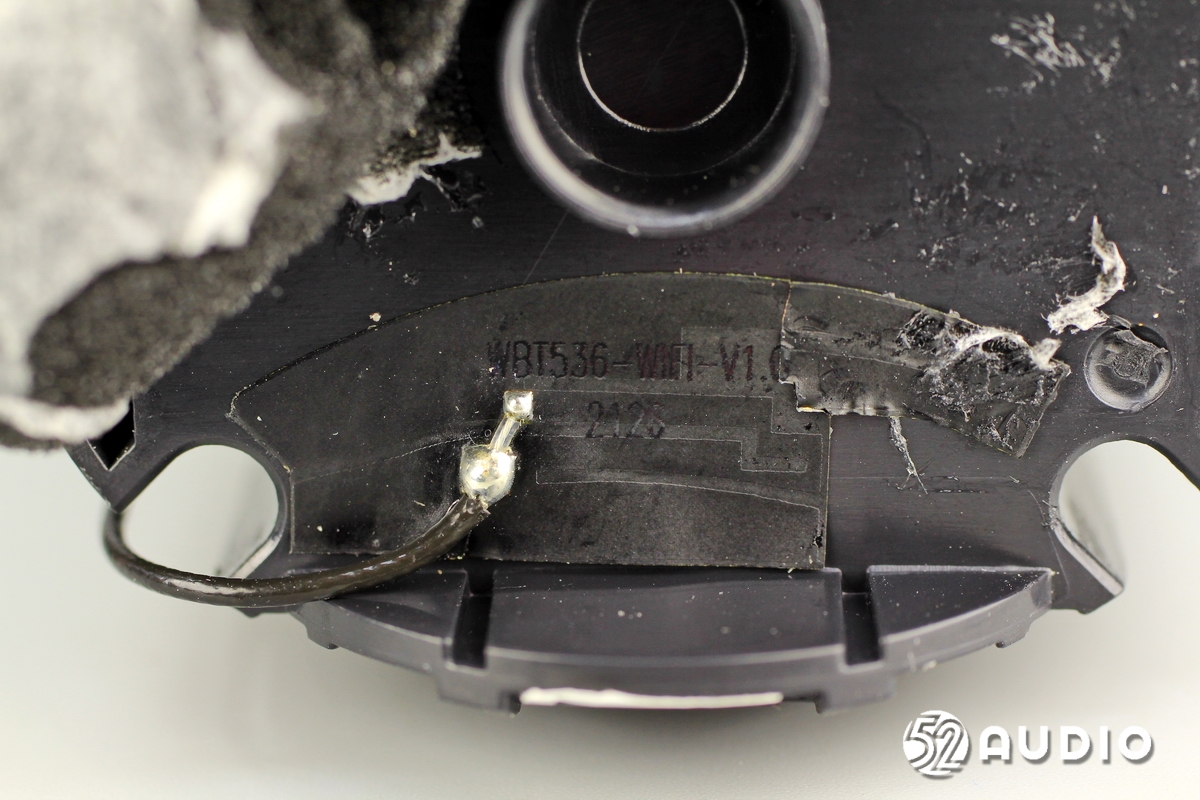

腔体上贴片同轴蓝牙天线特写。

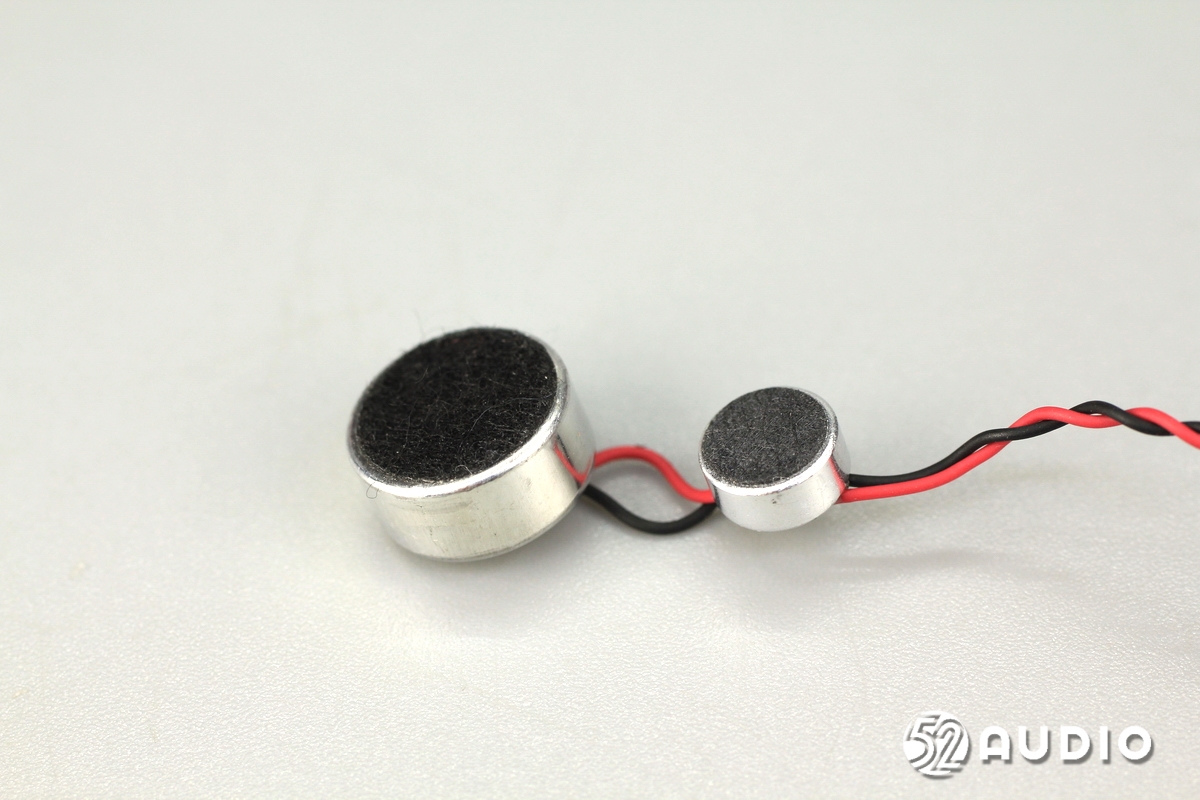

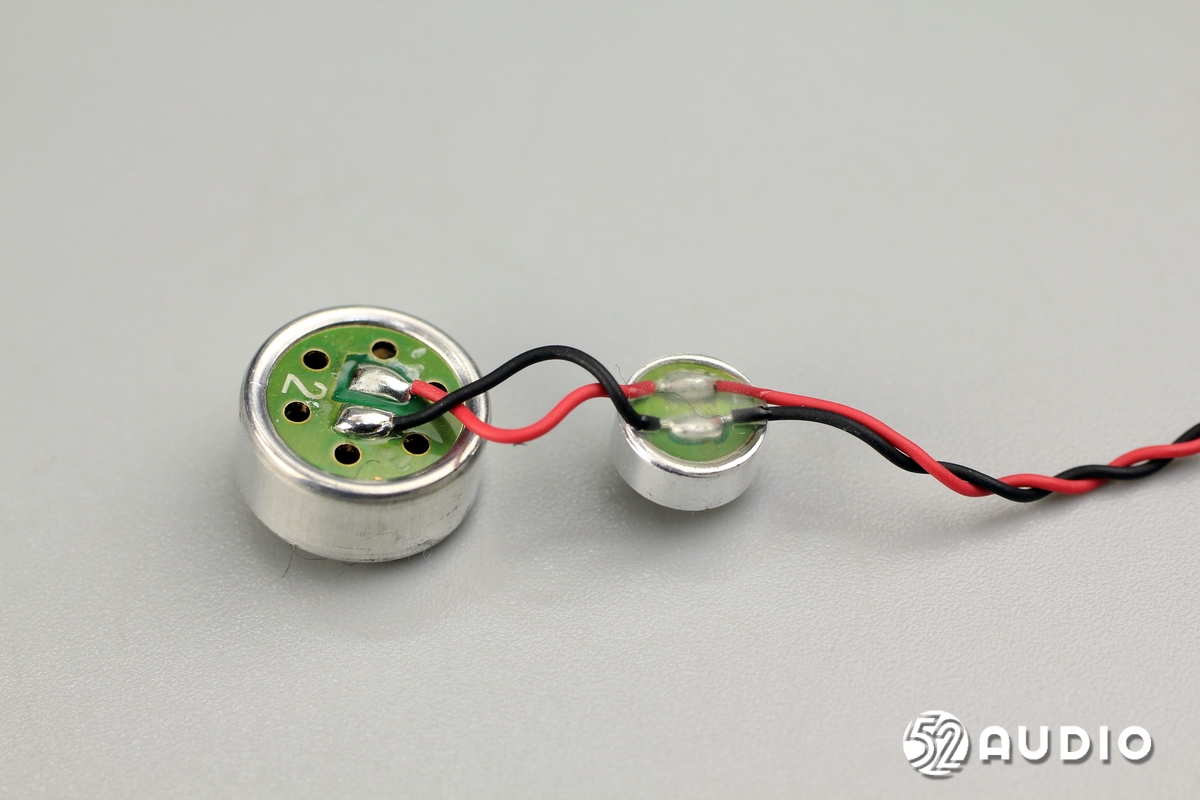

JBL KMC300拾音采用了两颗电容式驻极体麦克风并联，用于更好的频率响应。
麦克风正面设置有防尘棉，防止灰尘进入。
麦克风音腔结构与手柄通过多颗螺丝固定。
逐一卸掉螺丝，取掉手柄外壳。

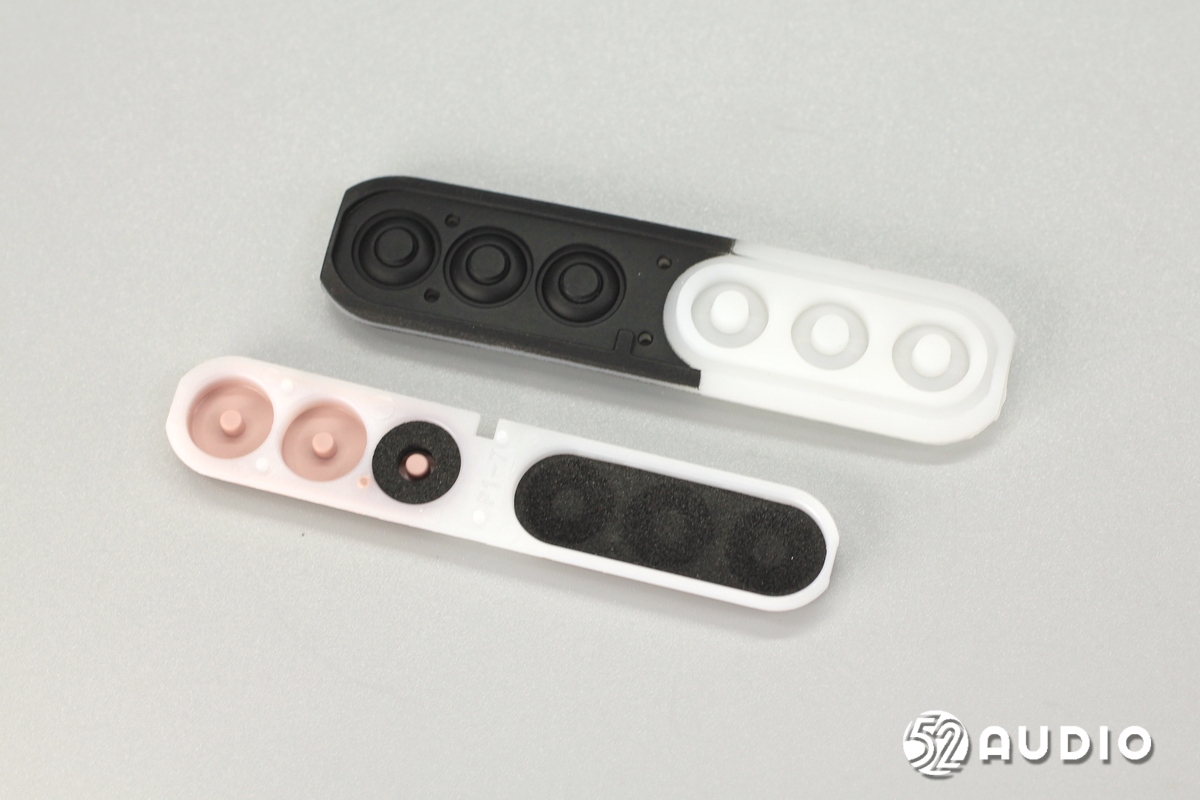

手柄上的功能按键键帽和缓冲垫。
麦克风手柄内部是电池单元，设置有海绵垫防护。
麦克风音腔底部设置有扬声器，额定功率6W，配备了导音锥结构。

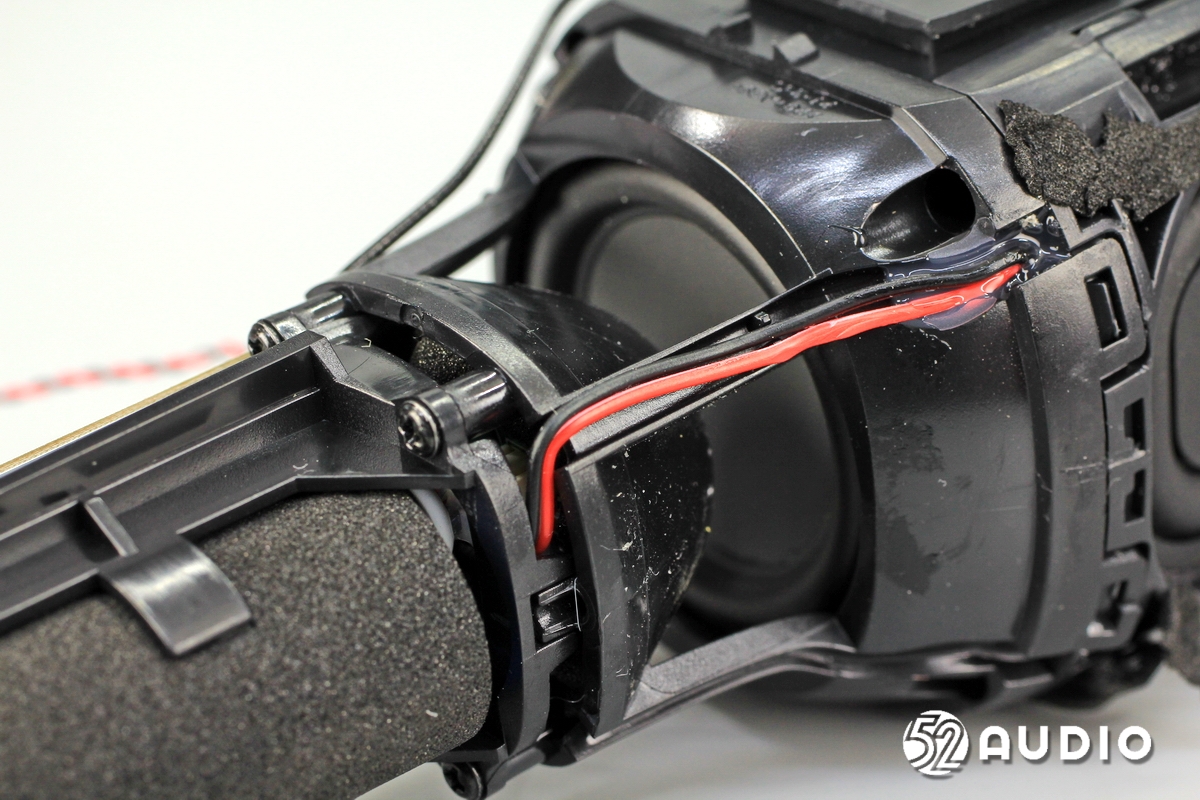

导音锥与手柄框架通过螺丝固定衔接。

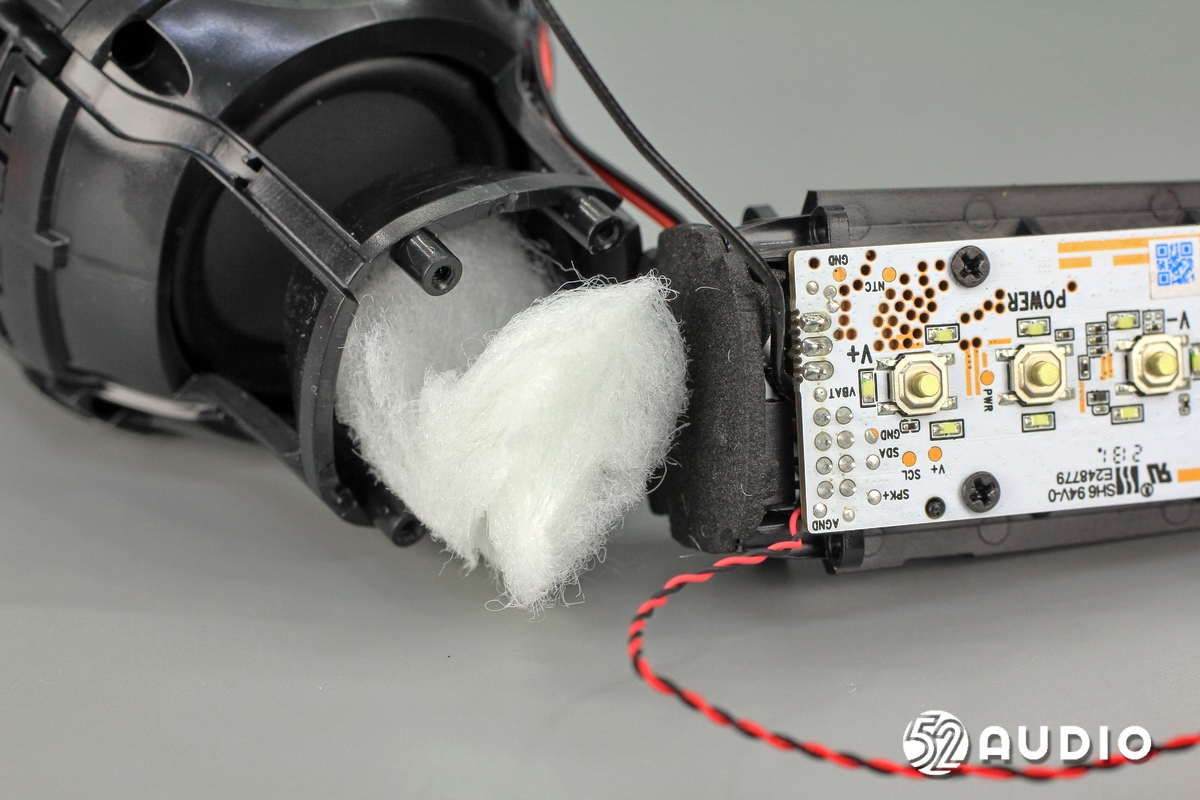

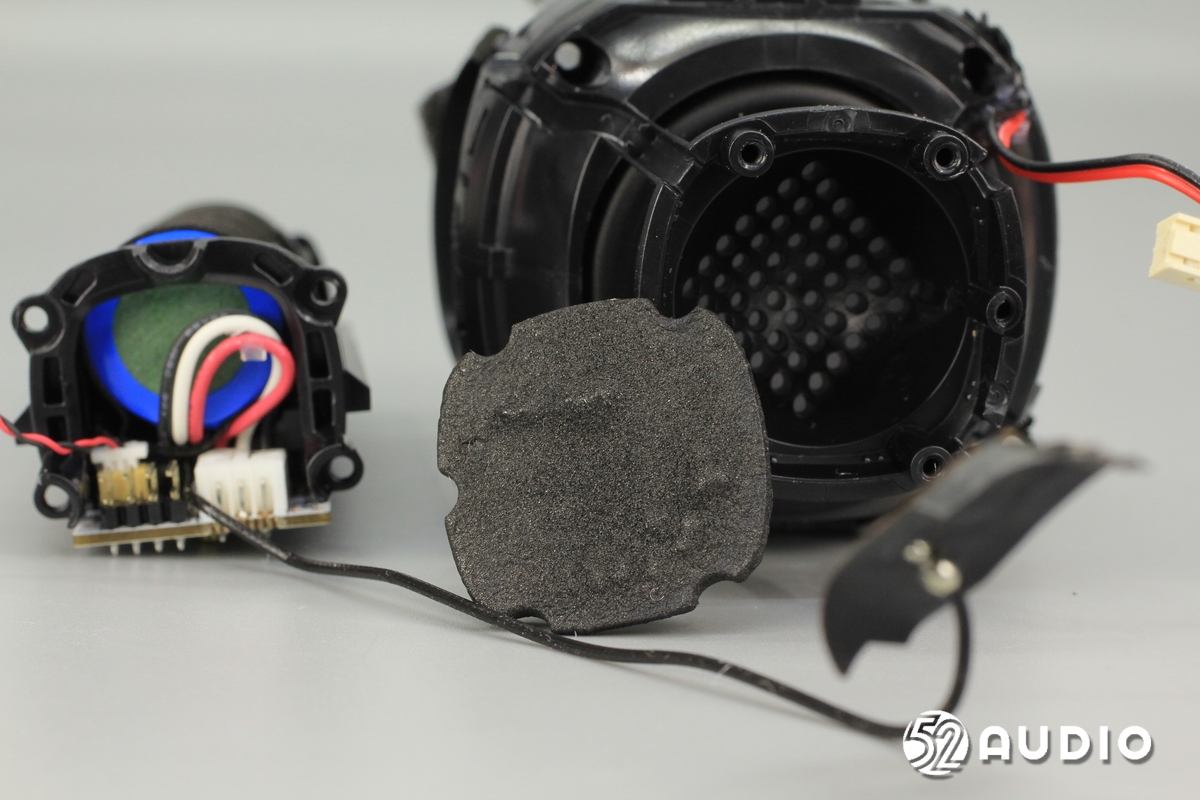

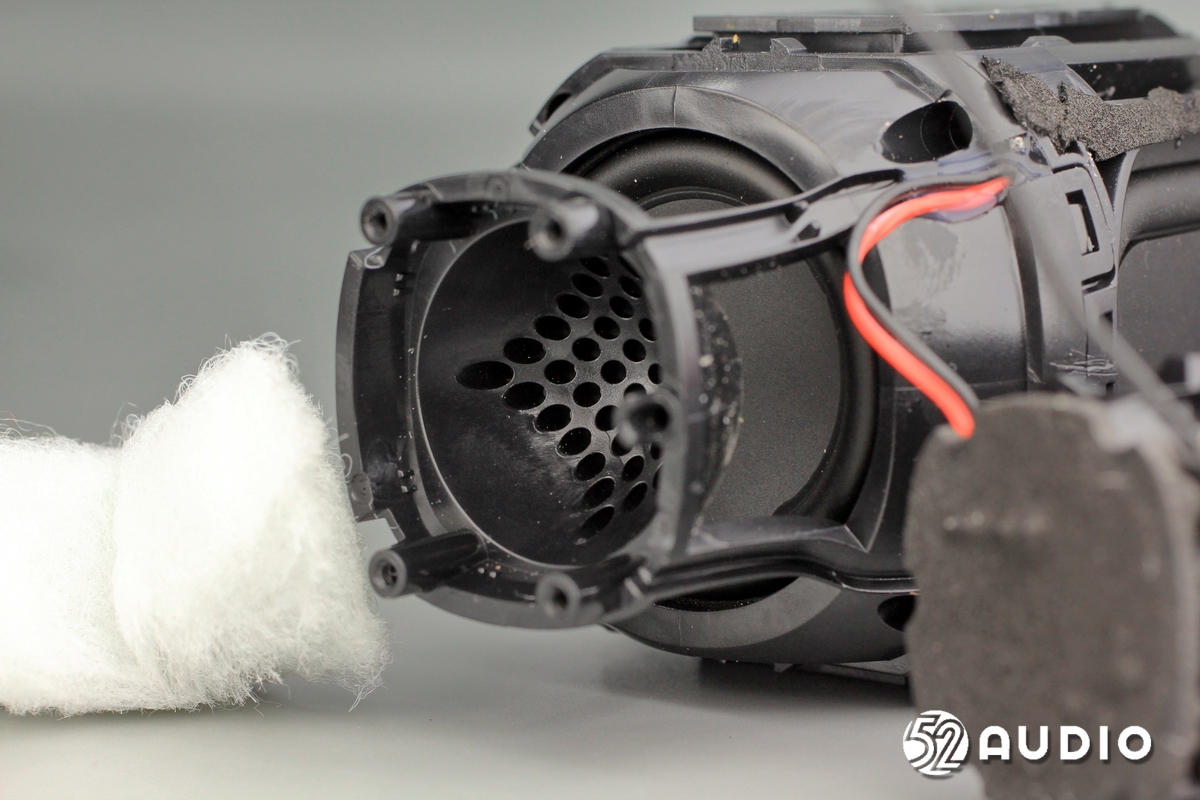

卸掉螺丝分离音腔和手柄结构，导音锥内部设置有一块PCB小板，填充有调音棉。
导音锥内侧结构特写。

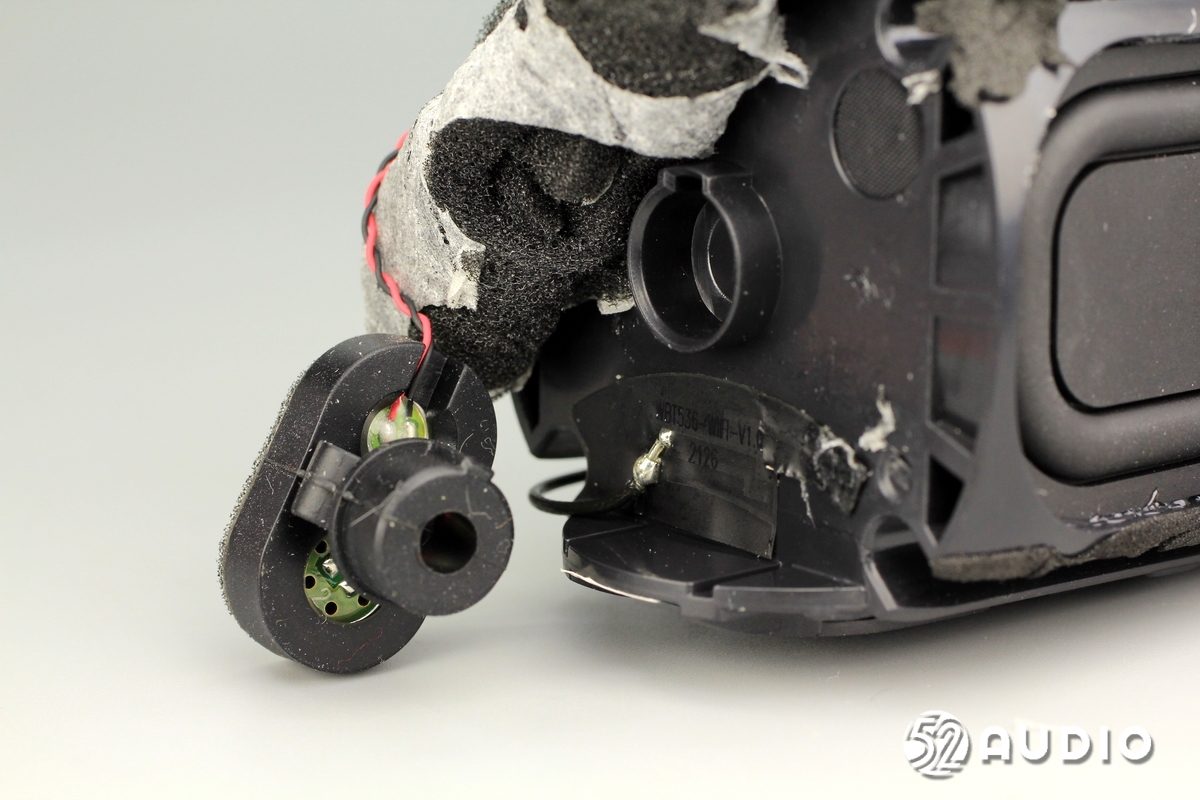

小板上连接有拾音咪头和扬声器导线，与手柄内主板通过插座连接。
小板背面通过海绵垫包裹。

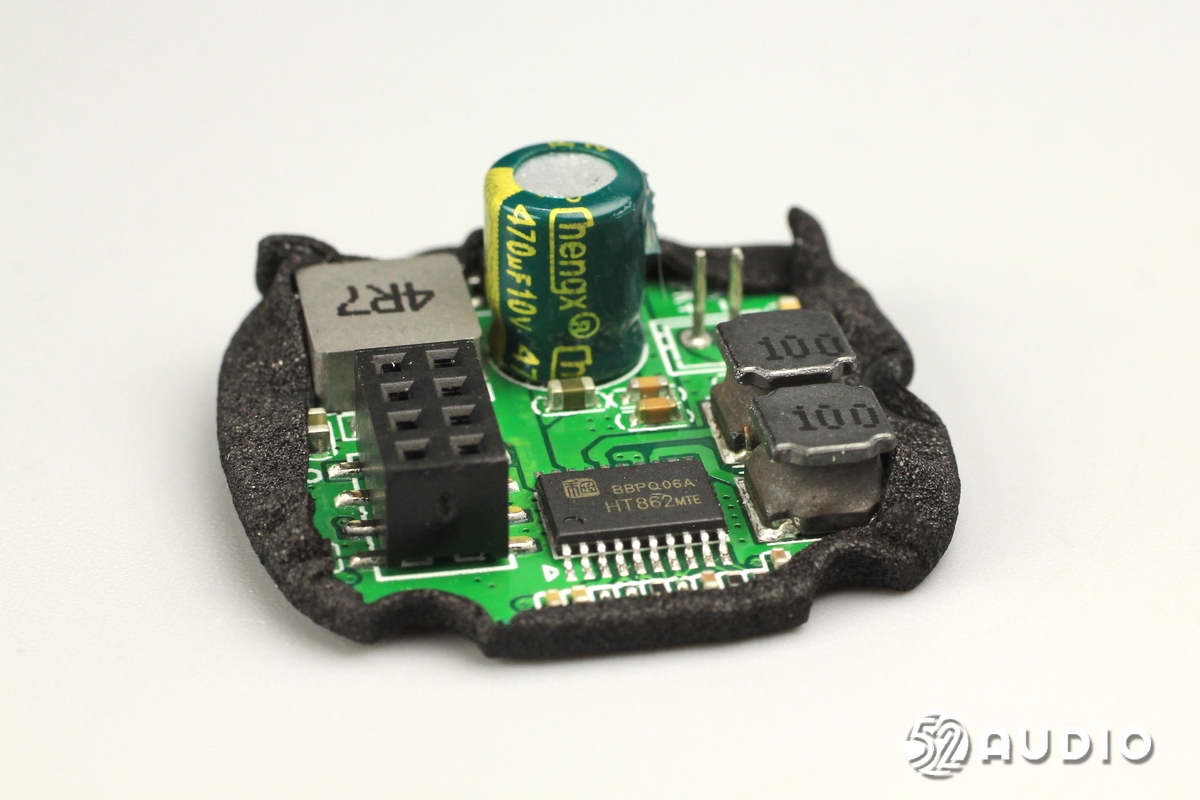

小板电路一览。

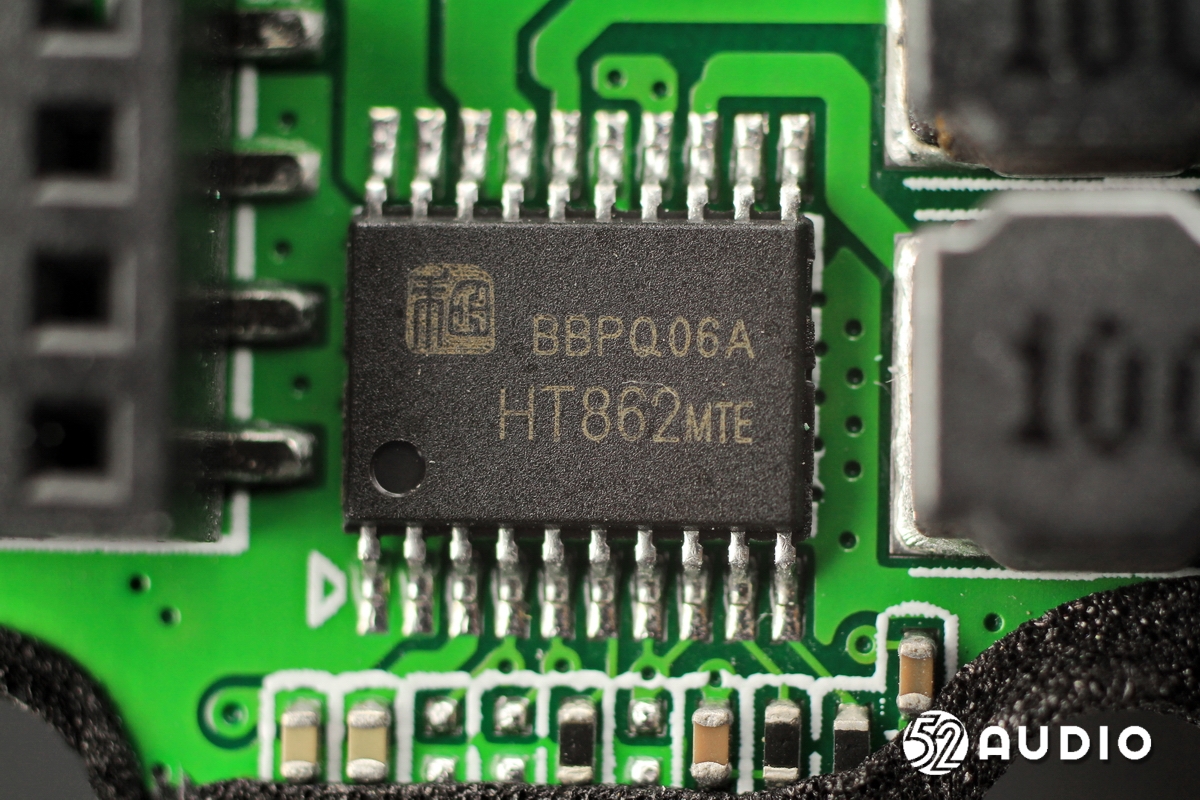

Heroic禾润 HT862内置自适应升压/AGC/限温功能7W单声道智能音频功率放大器，由锂电池供电升压至7.85V时， 4Ω负载条件下，能连续输出7W功率（1% THD+N）。
HT862内置的自适应升压可提供5.45V, 6.45V, 7.45V, 7.85V四种输出电压选择，以满足不同的输出功率需求。另外，该升压还具有自适应功能，小音乐信号时不升压，可大幅提高系统效率，延长电池续航时间。

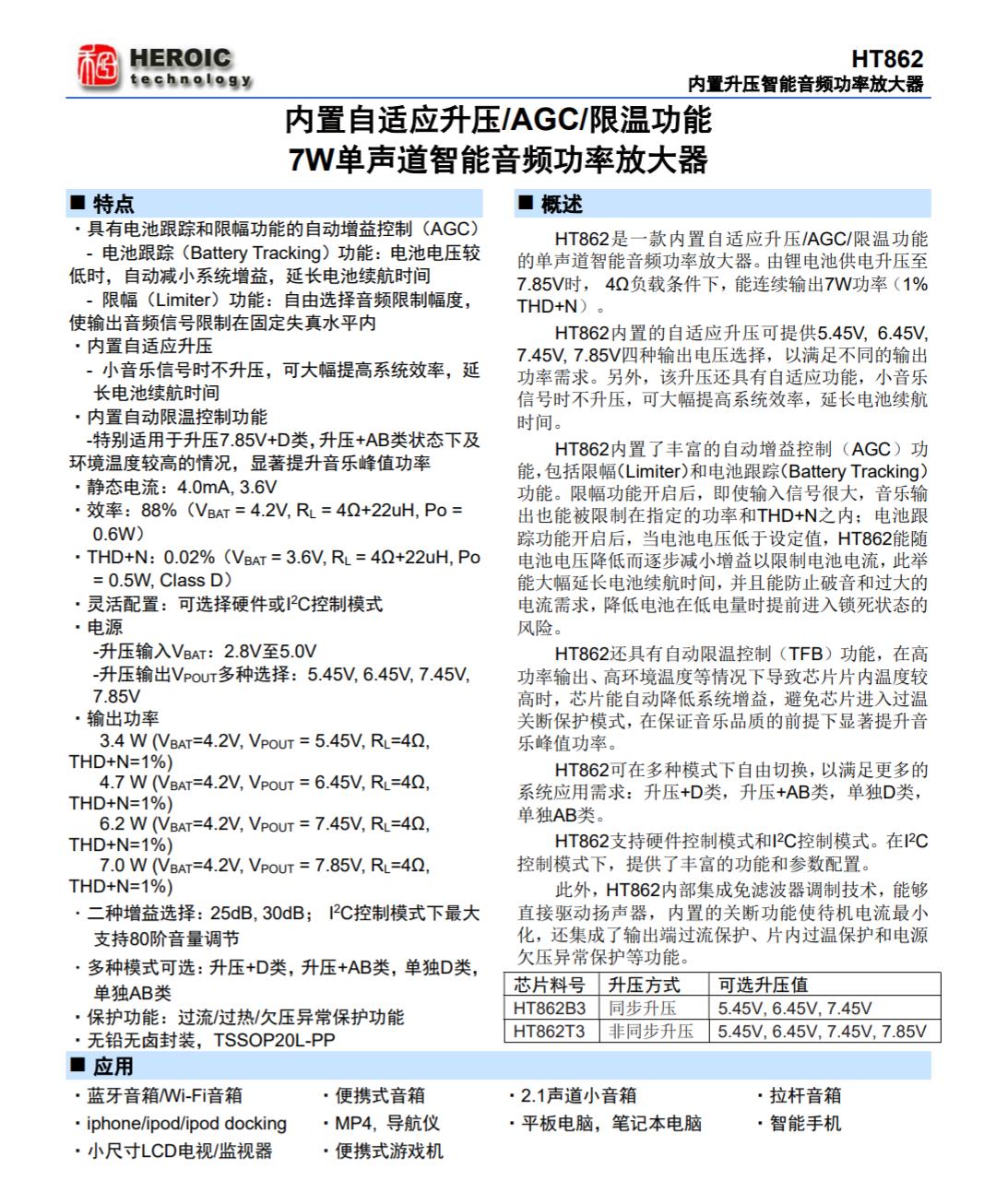

Heroic禾润 HT862详细资料图。

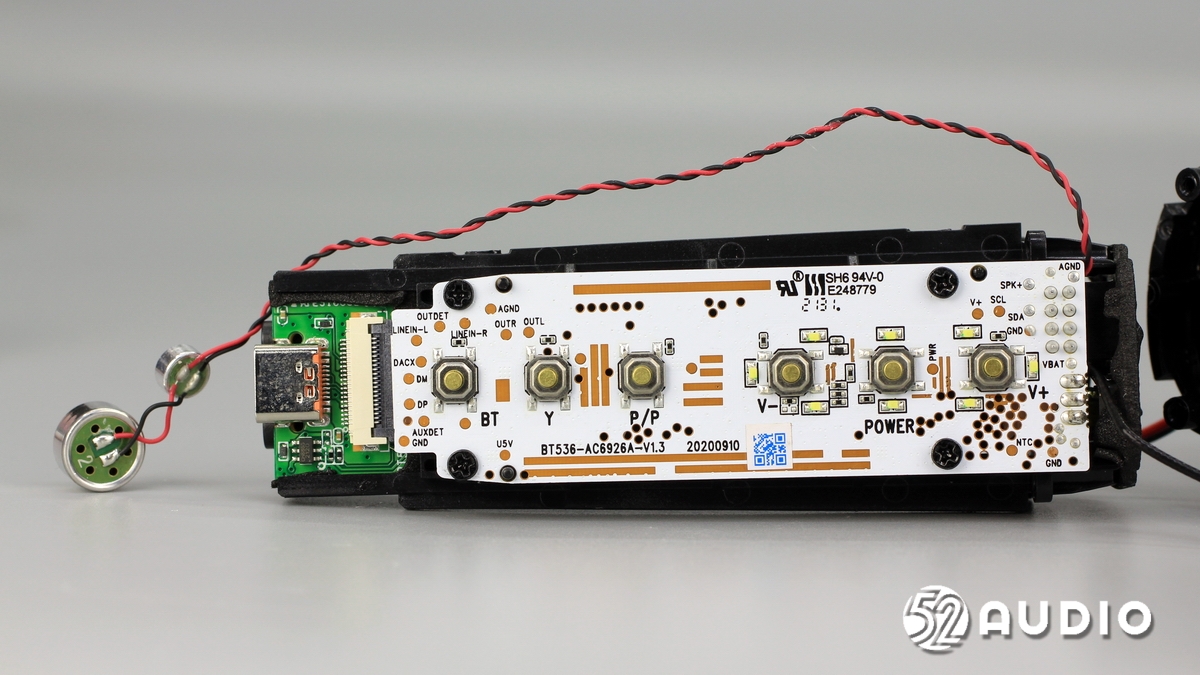

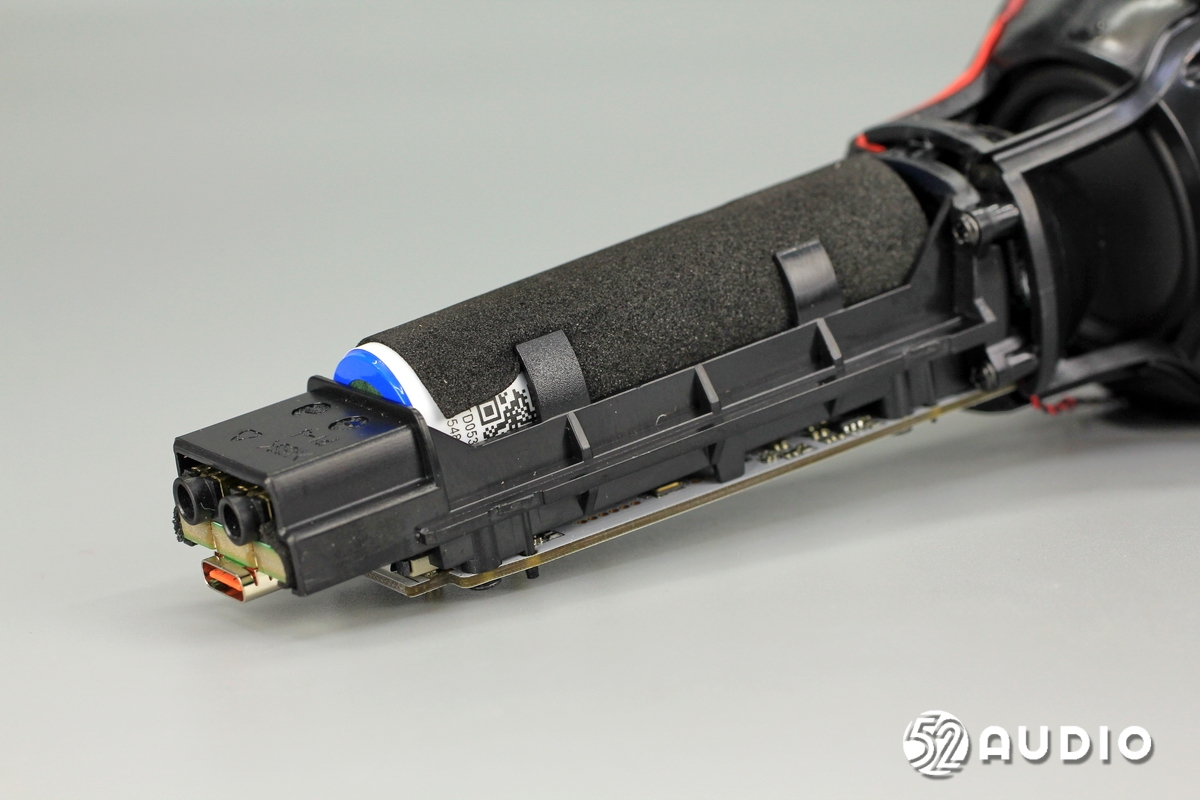

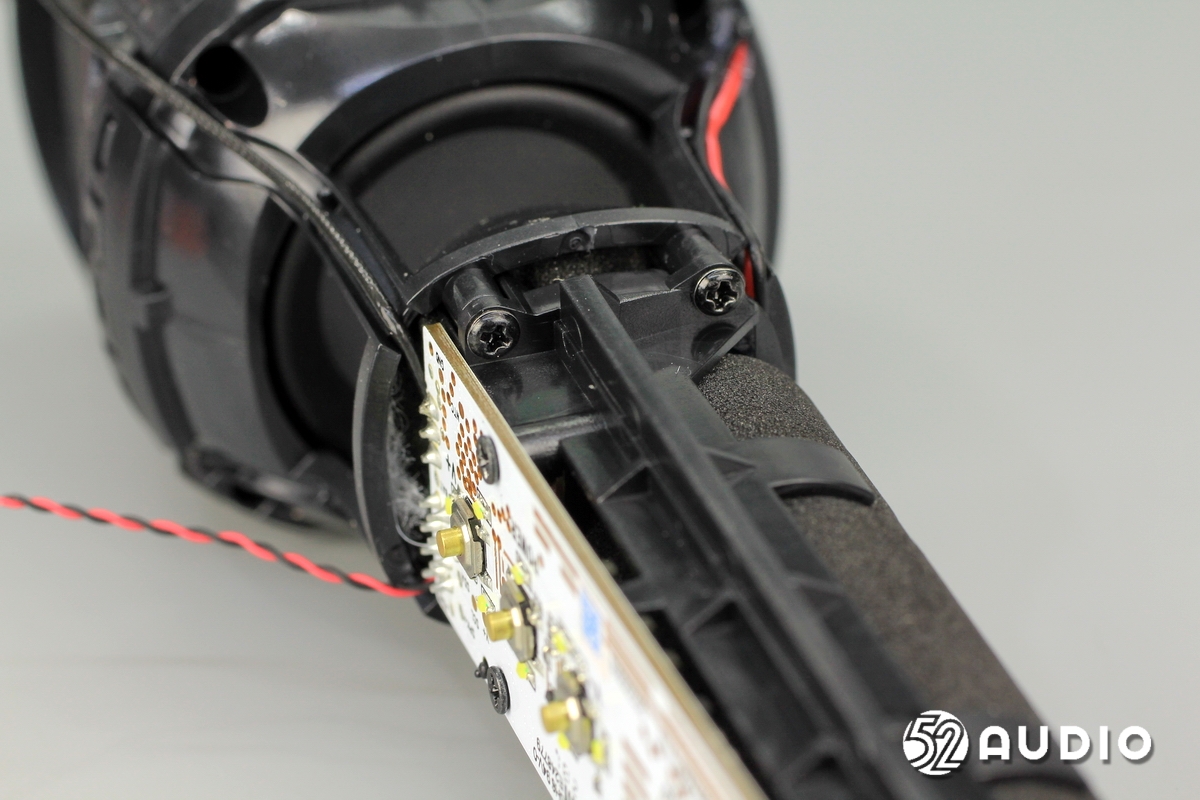

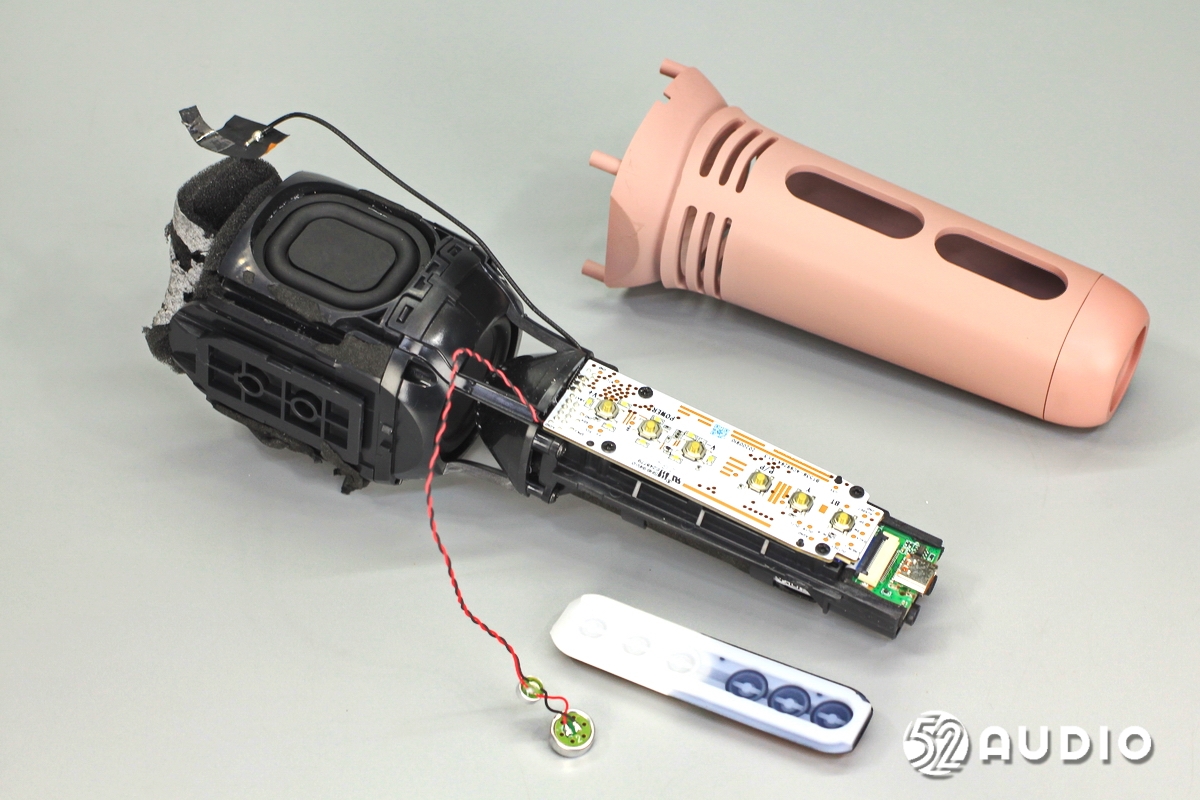

手柄腔体内部结构一览，主板通过螺丝固定。
主板上设置有6颗功能按键，用于各项功能的控制。

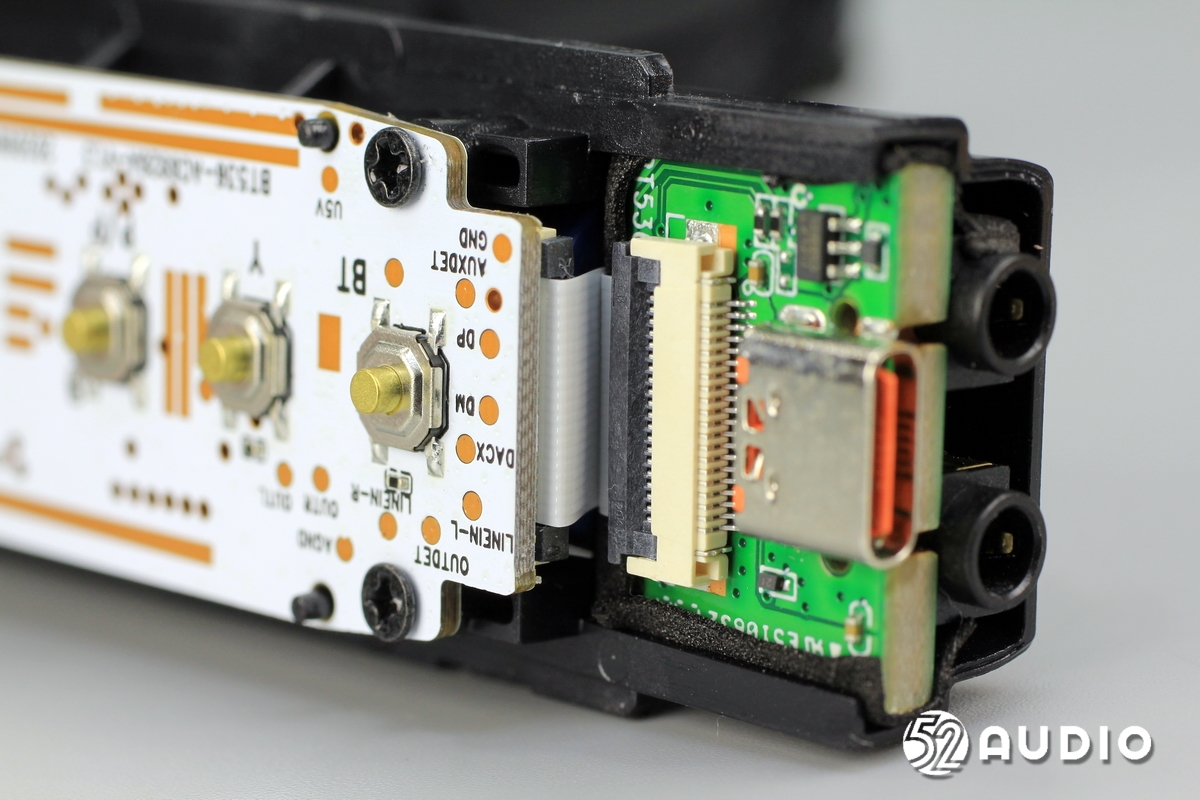

主板通过ZIF连接器与电源输入小板连接。

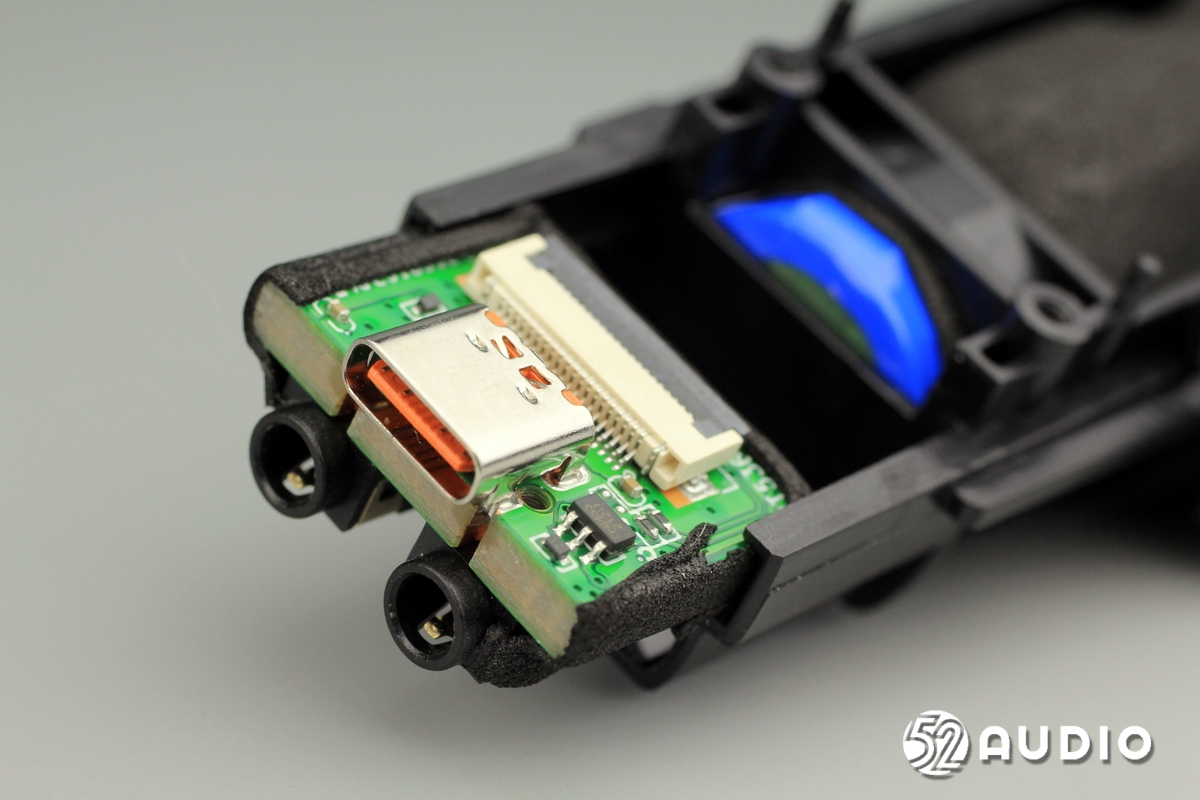

电源输入小板通过卡槽的滑轨结构固定，一侧设置有Type-C充电母座和ZIF连接器。

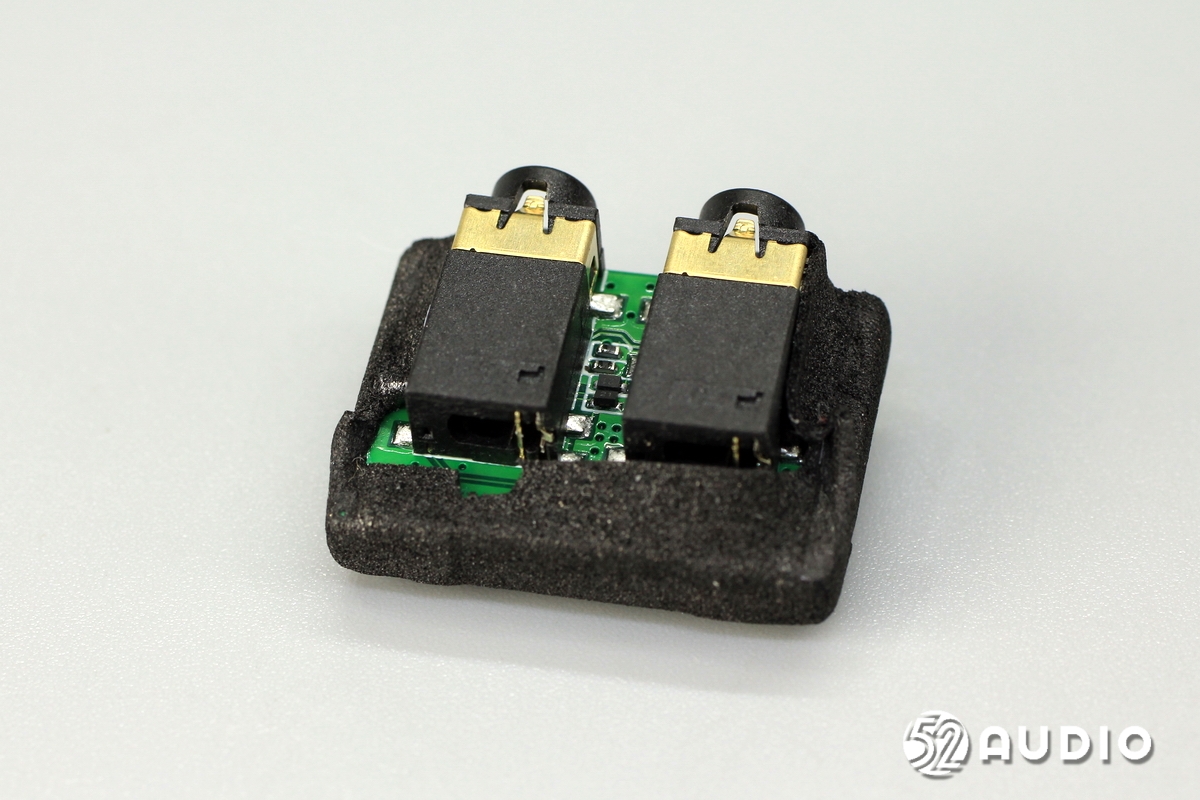

另外一侧设置有两颗3.5mm的音频接口。

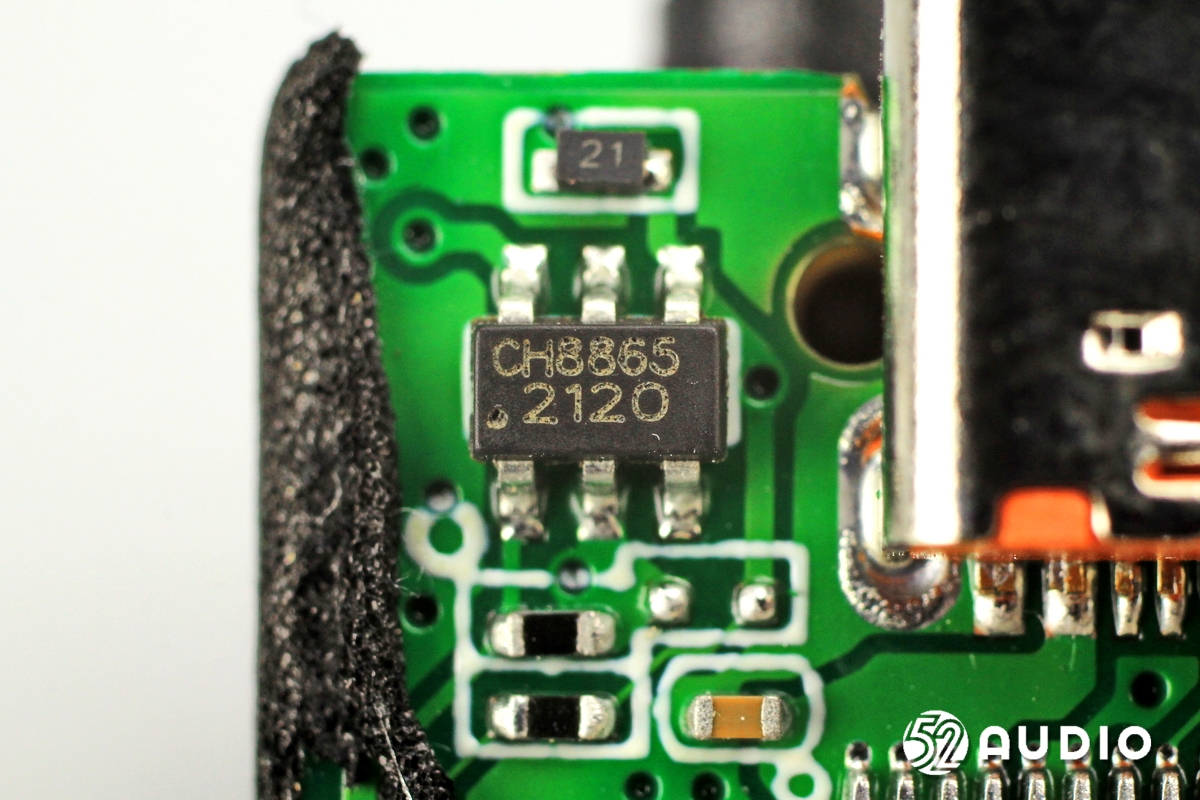

丝印CH8865的IC，用于耳机地线自动切换。

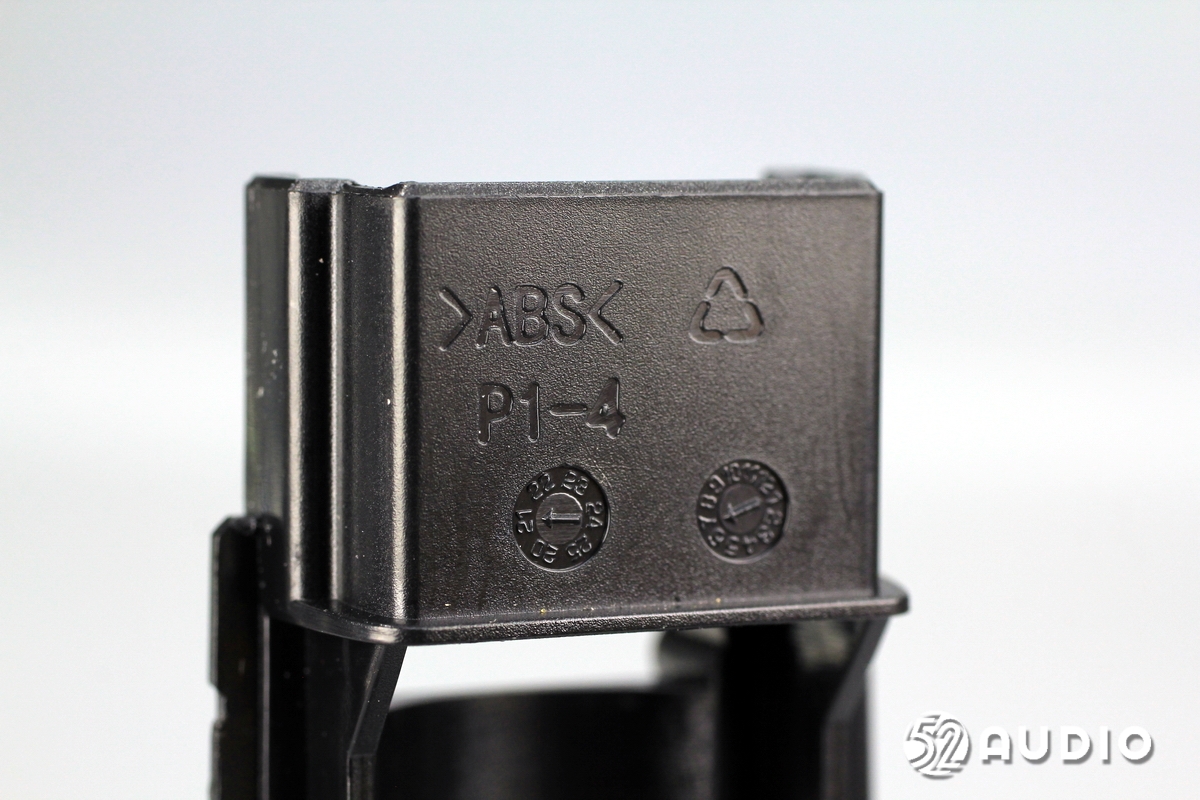

麦克风内部支架采用了可循环利用的“ABS”材质。

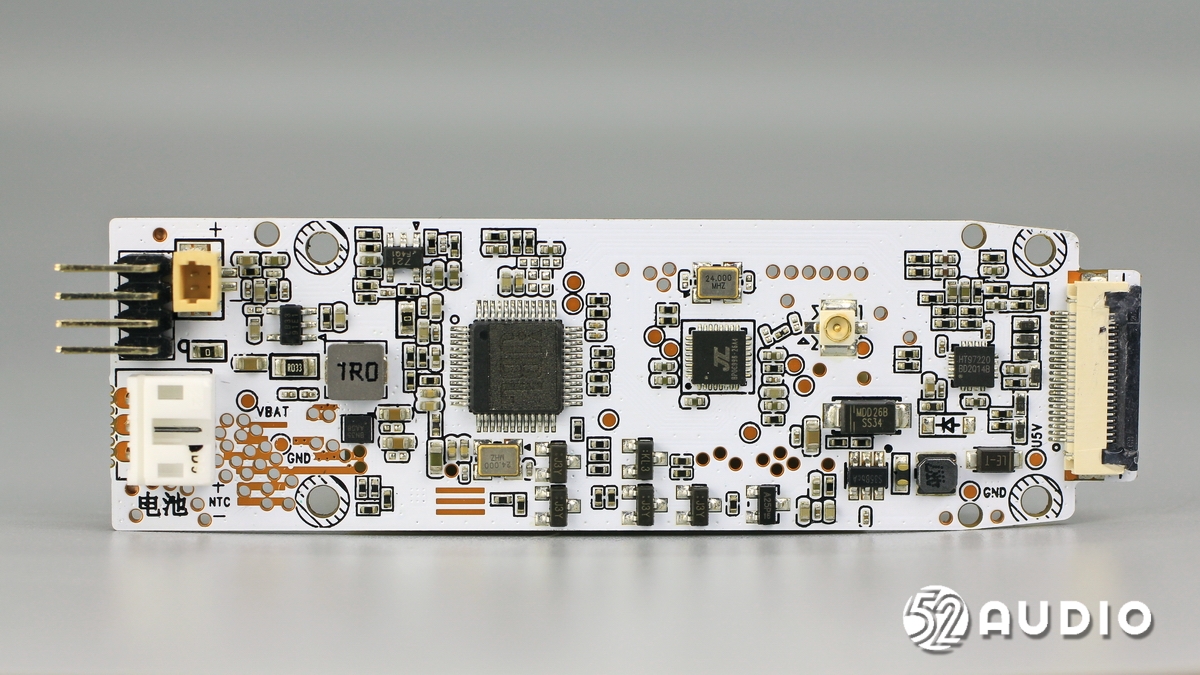

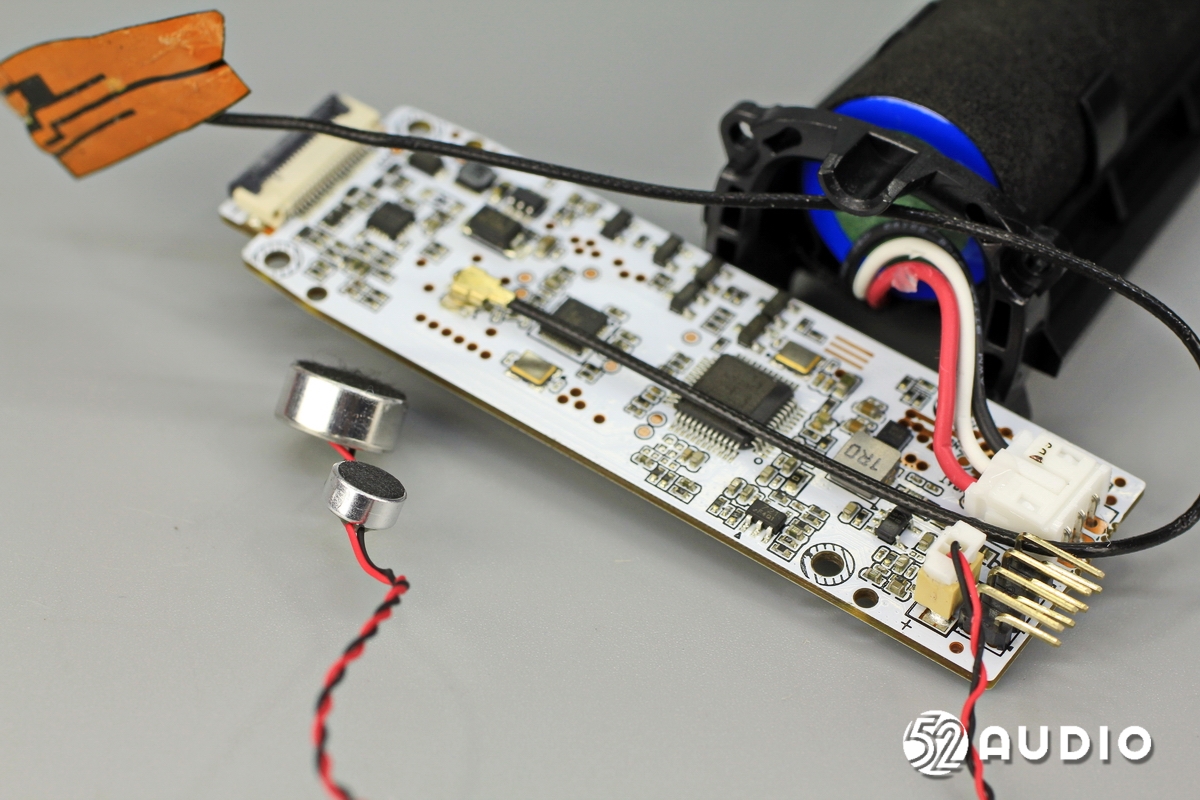

麦克风主板电路一览。
连接电池电源的插座特写。

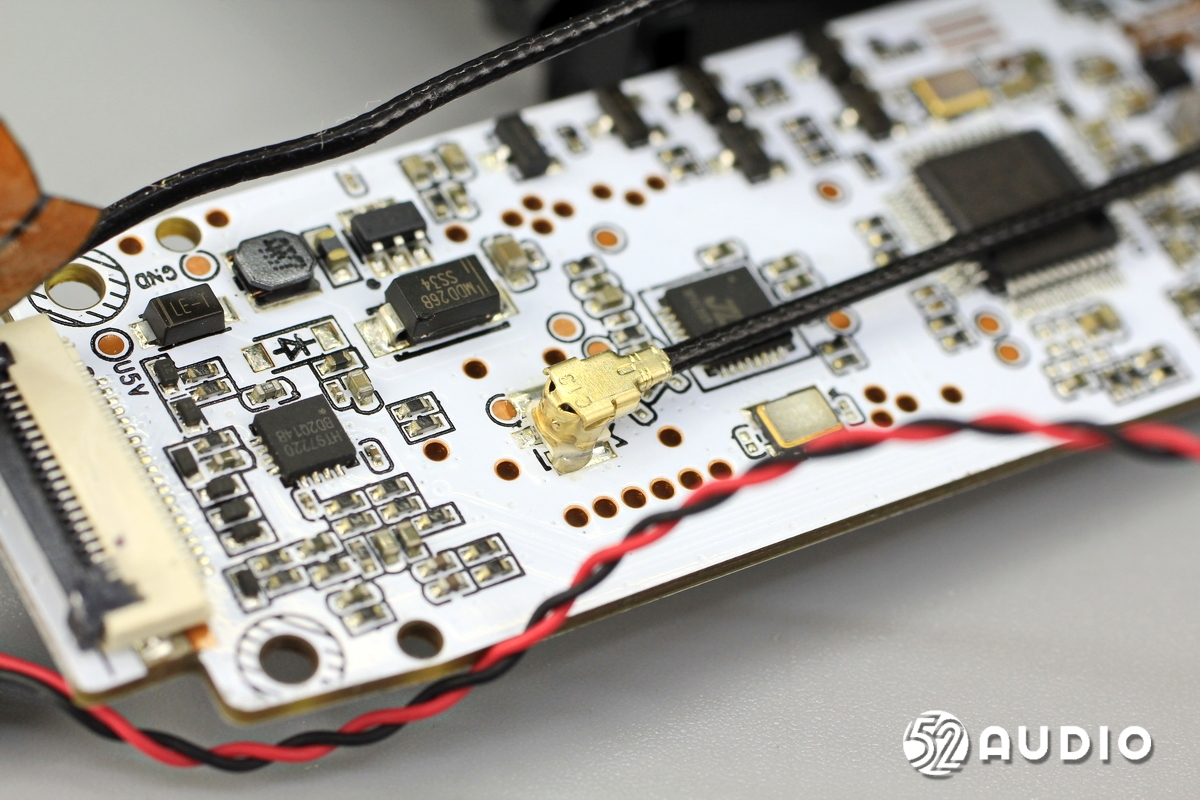

主板上蓝牙同轴天线插座特写。

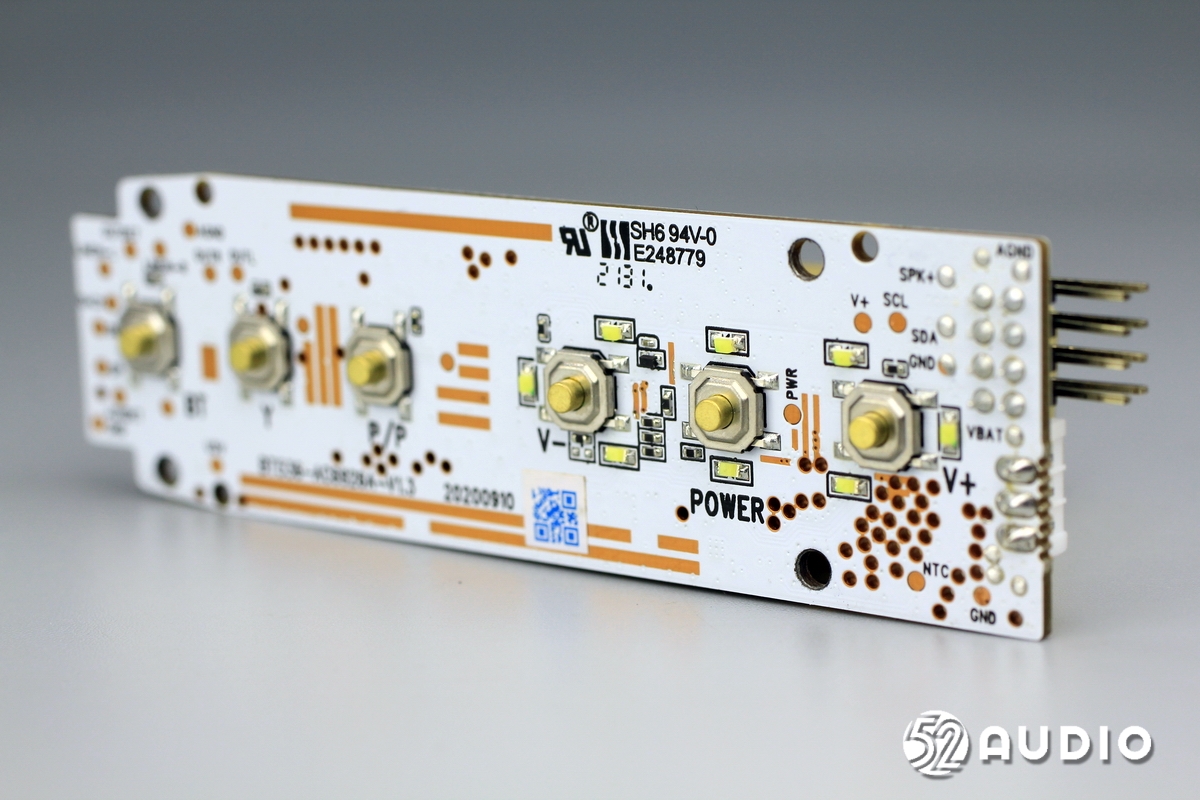

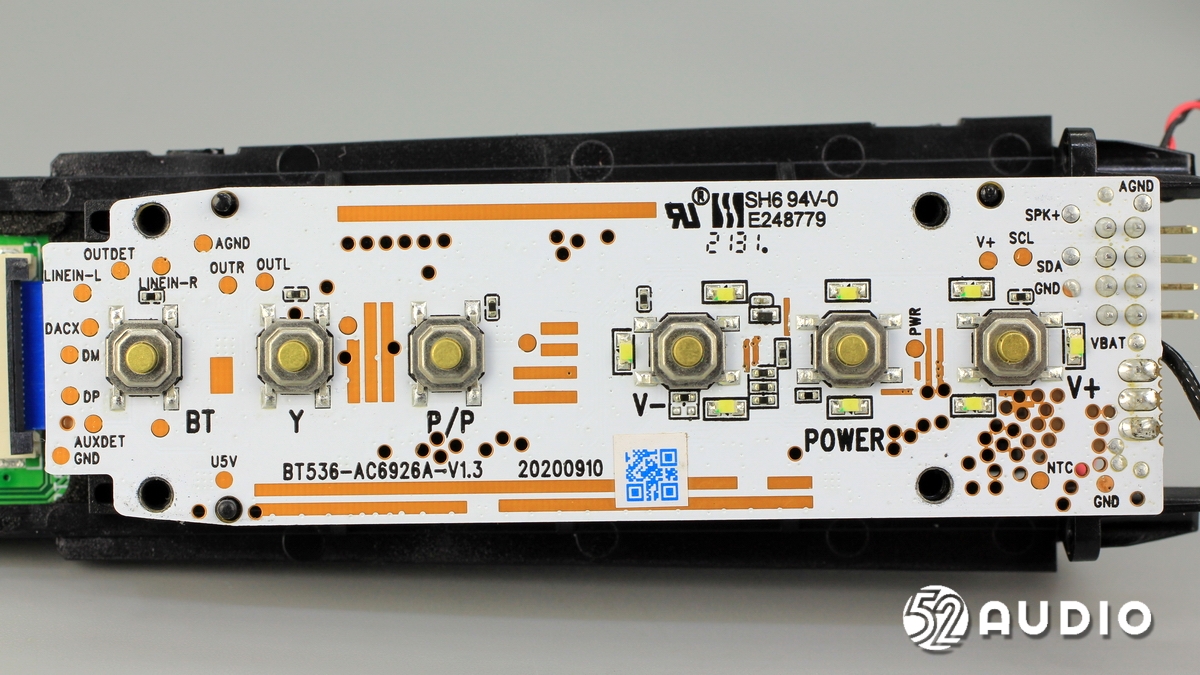

麦克风主板一侧电路一览，功能按键四周设置有8颗LED指示灯。
主板另外一侧电路一览。

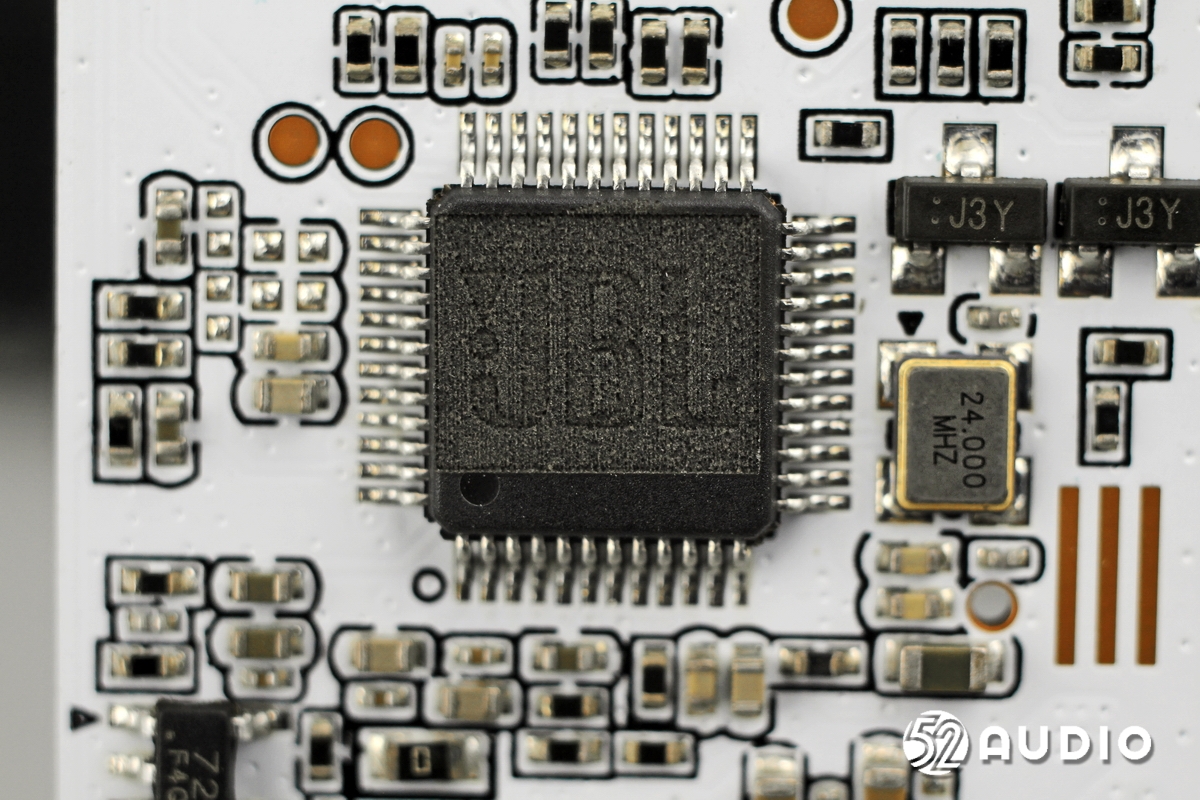

麦克风内置的高性能DSP芯片，支持10种音效，一键切换。采用JBL高性能数字音频处理技术，通过强大算法快速处理声音信号，无延迟地输出功能音效。

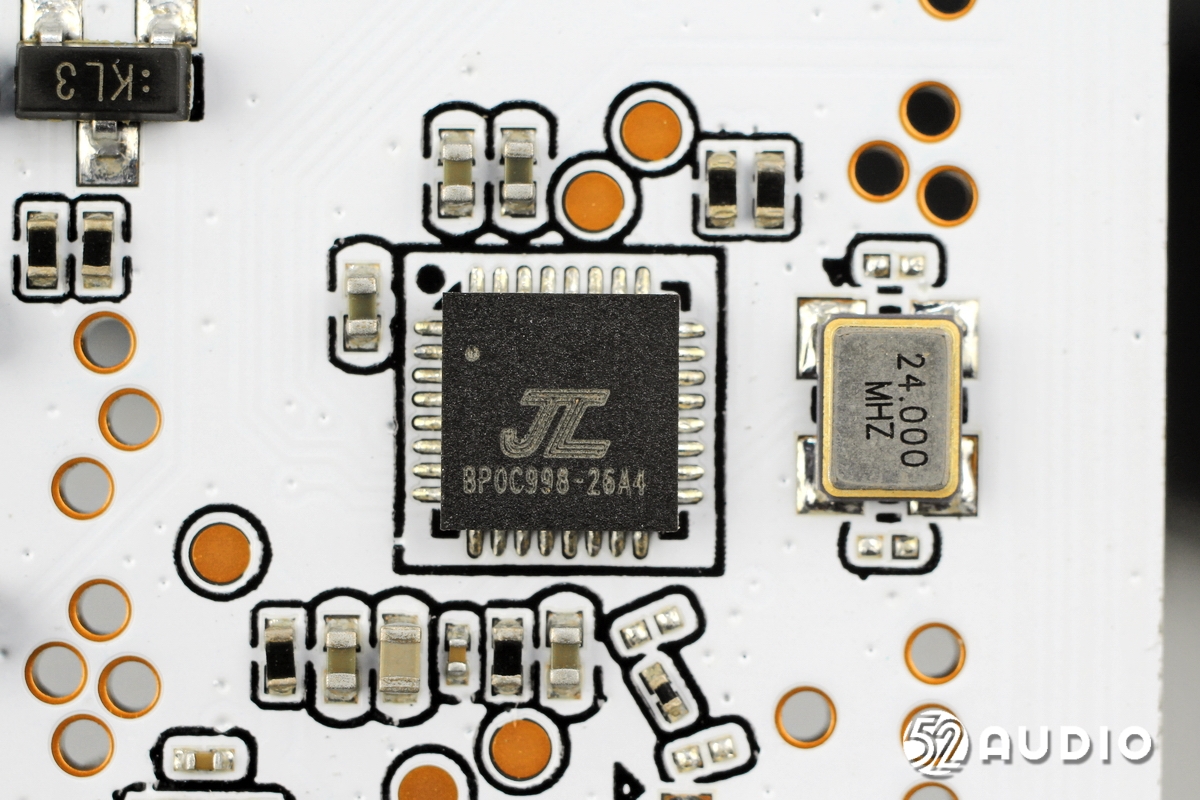

JL杰理蓝牙音频SoC，外围有一颗24.000MHZ的晶振。

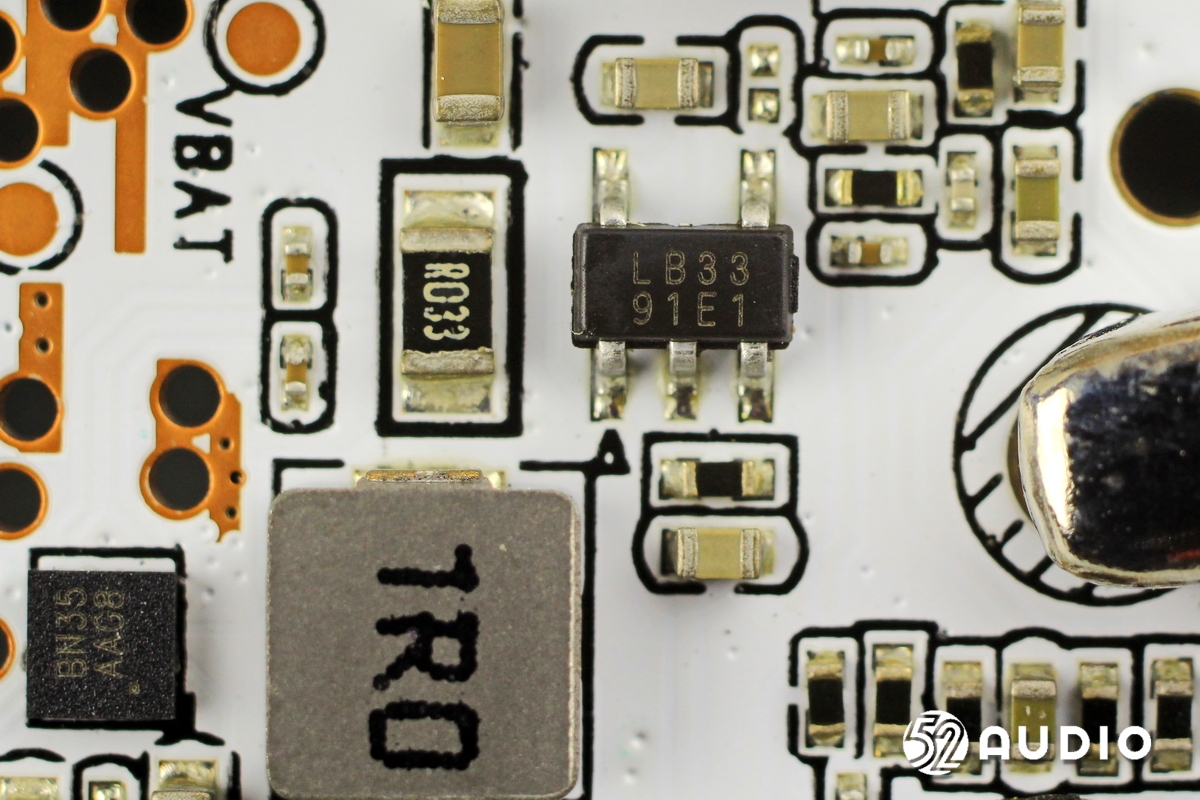

润石 RS3236 3.3V线性稳压芯片，丝印LB33。

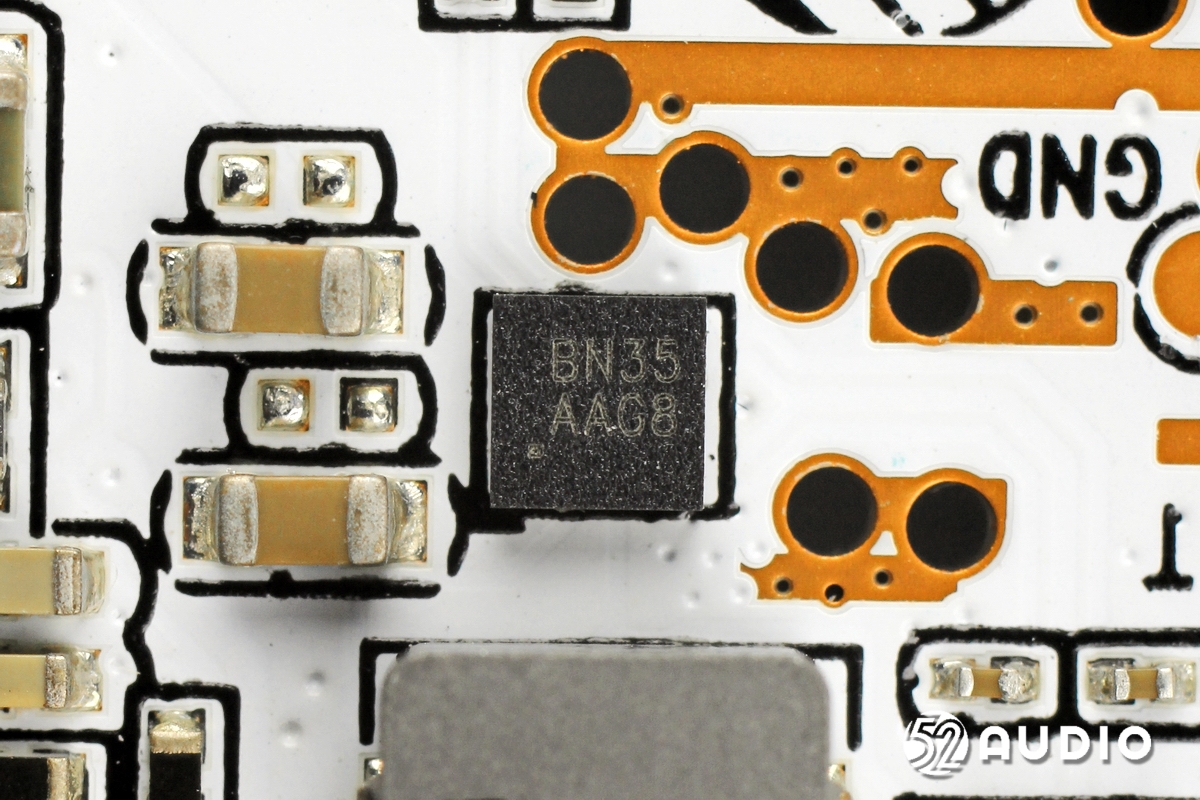

丝印BN35 AAC8的IC。

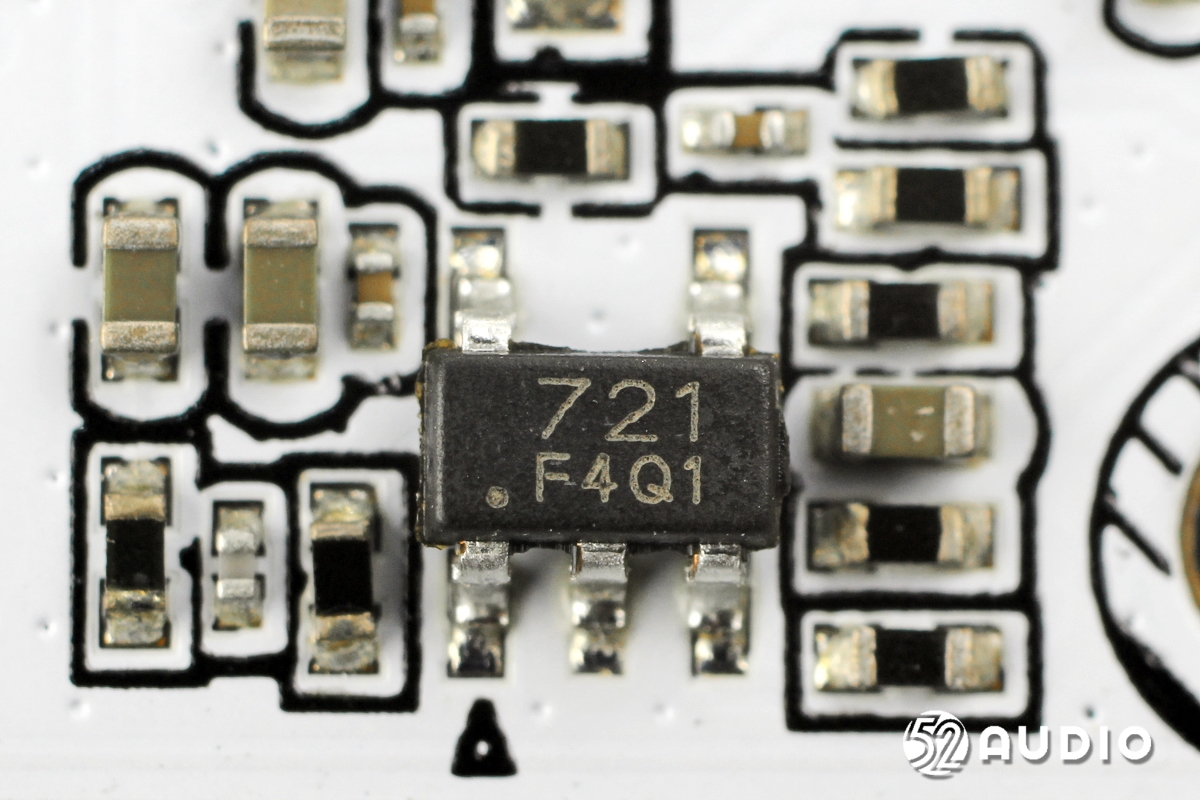

丝印721 的运放IC。

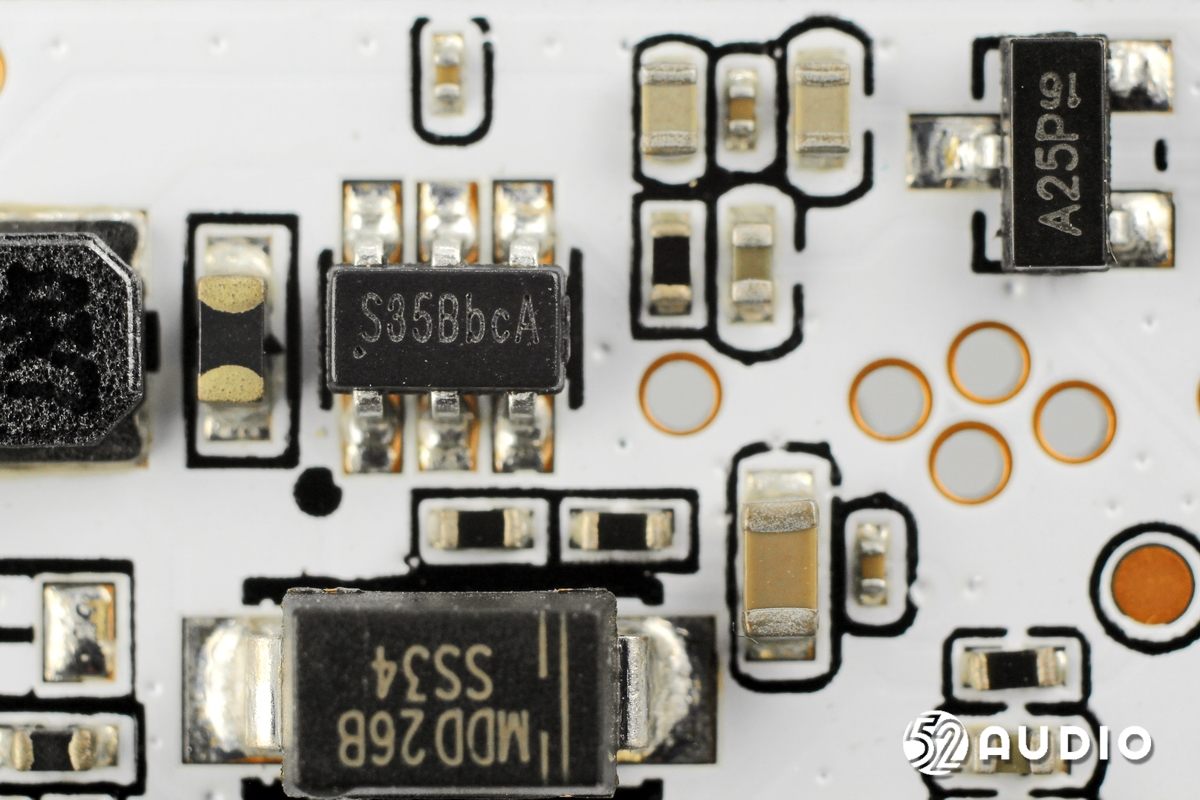

丝印S35BbcA的IC。

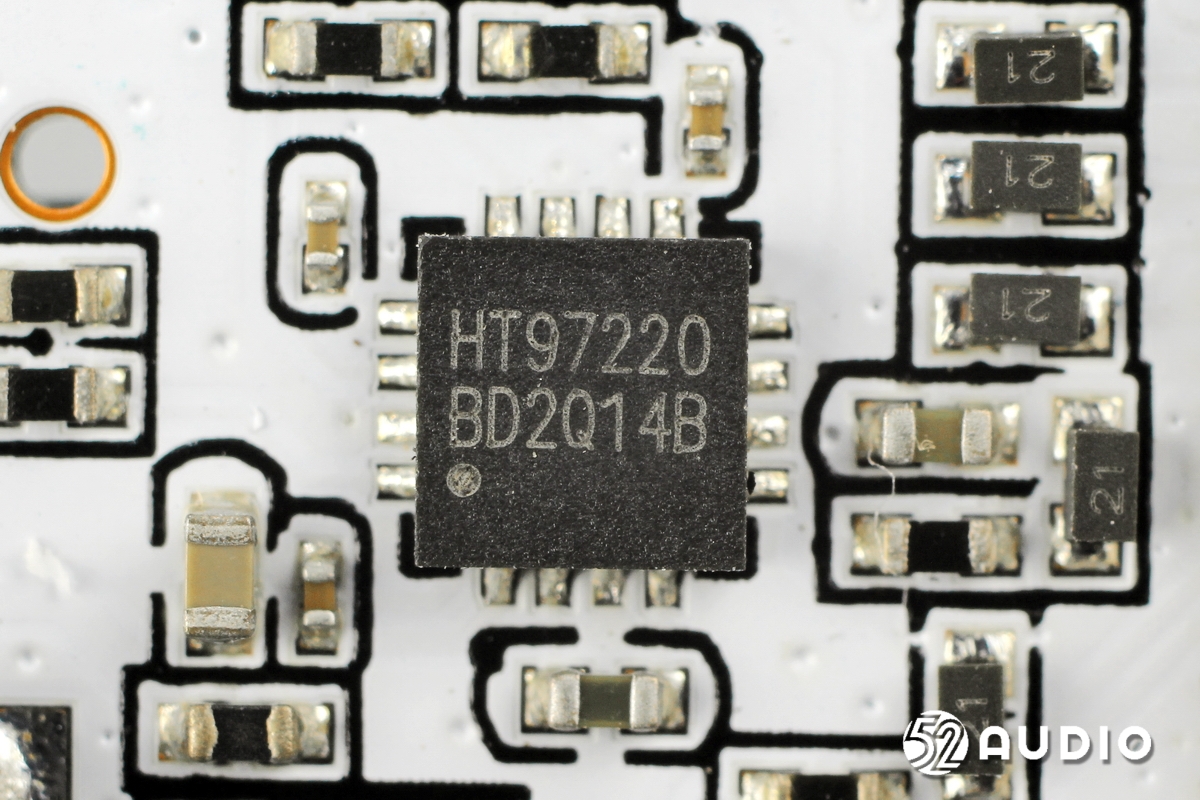

HEROIC禾润HT97220 125mW 无需输出耦合电容的立体声线路驱动器/耳机放大器，用于3.5mm接口输出音频。

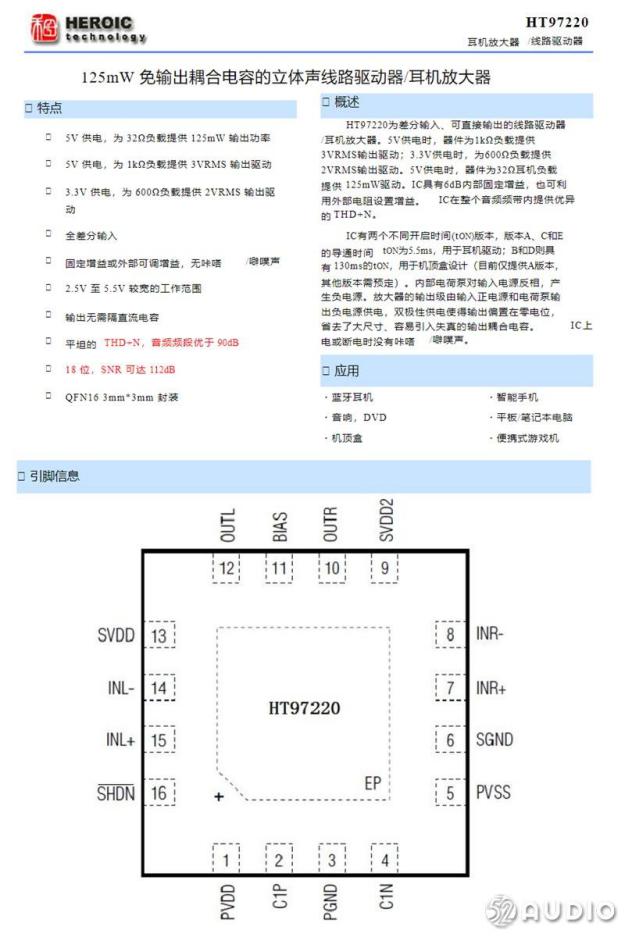

HEROIC禾润HT97220详细资料图。

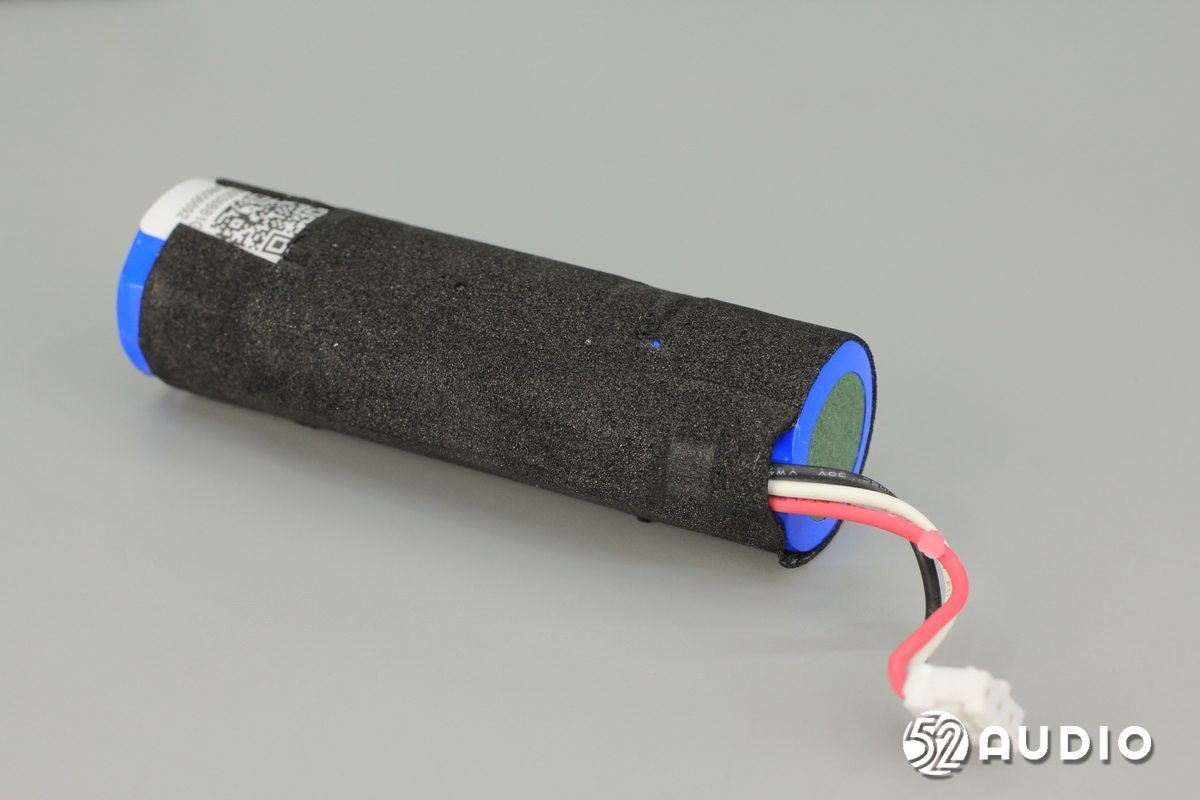

麦克风内置18650圆柱型锂离子电池，外部通过海绵垫包裹防护。

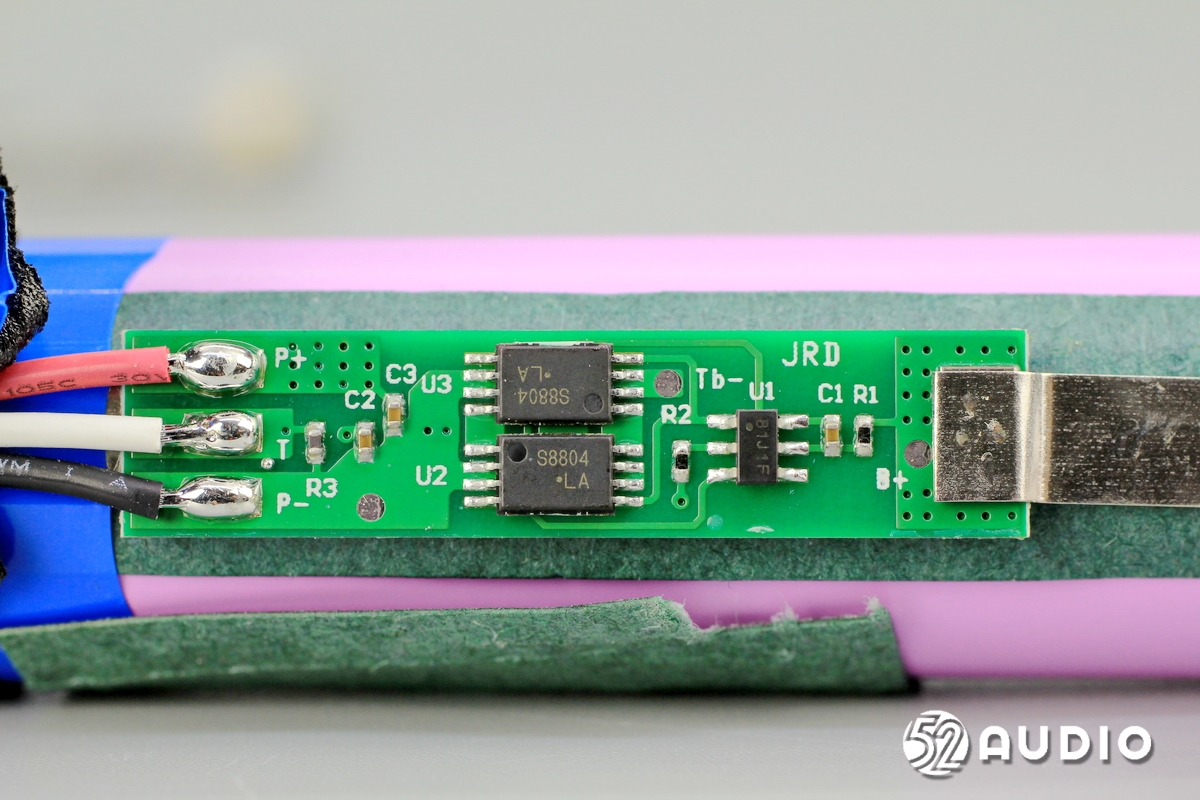

电池上设置有电路保护板，保护电路由丝印“81J1F”的锂电保护IC和两颗丝印“S8804”的MOS管，以及热敏电阻等组成。
电池上丝印“INR18650-26E”的型号信息。

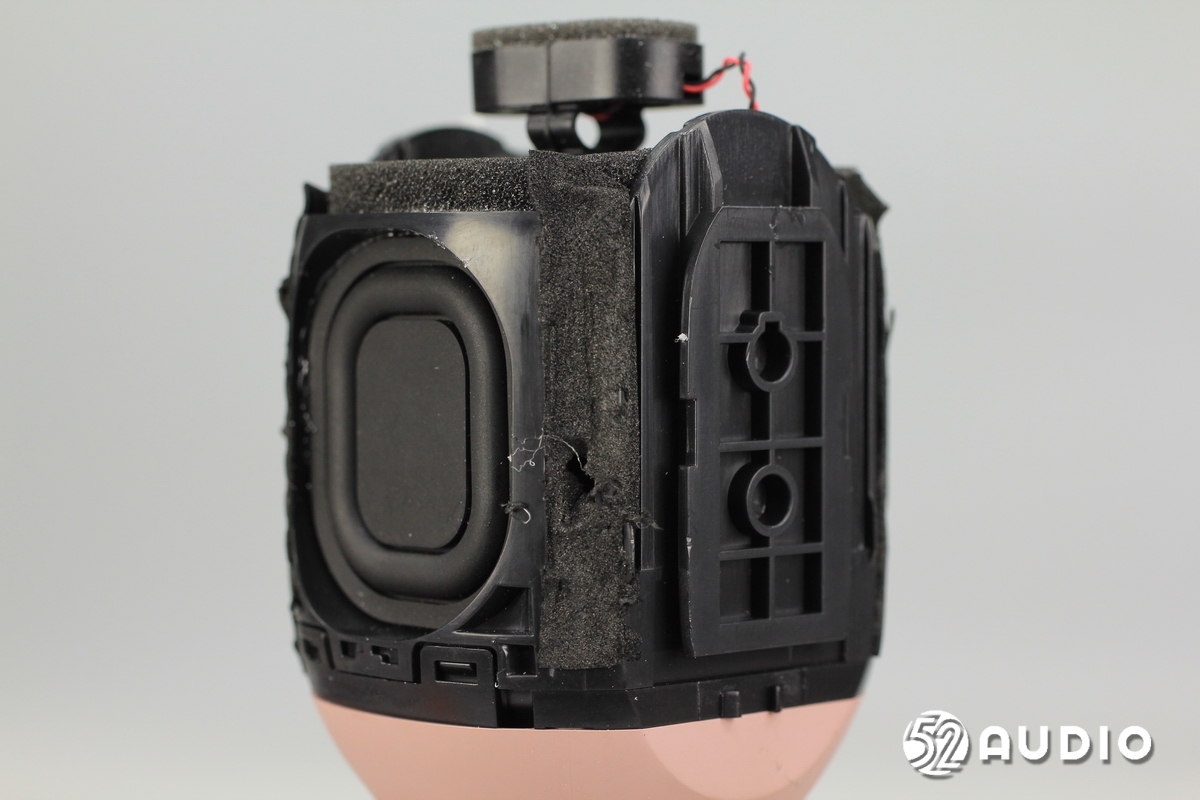

取出扬声器和导音锥结构，腔体内被动辐射振膜内侧特写。

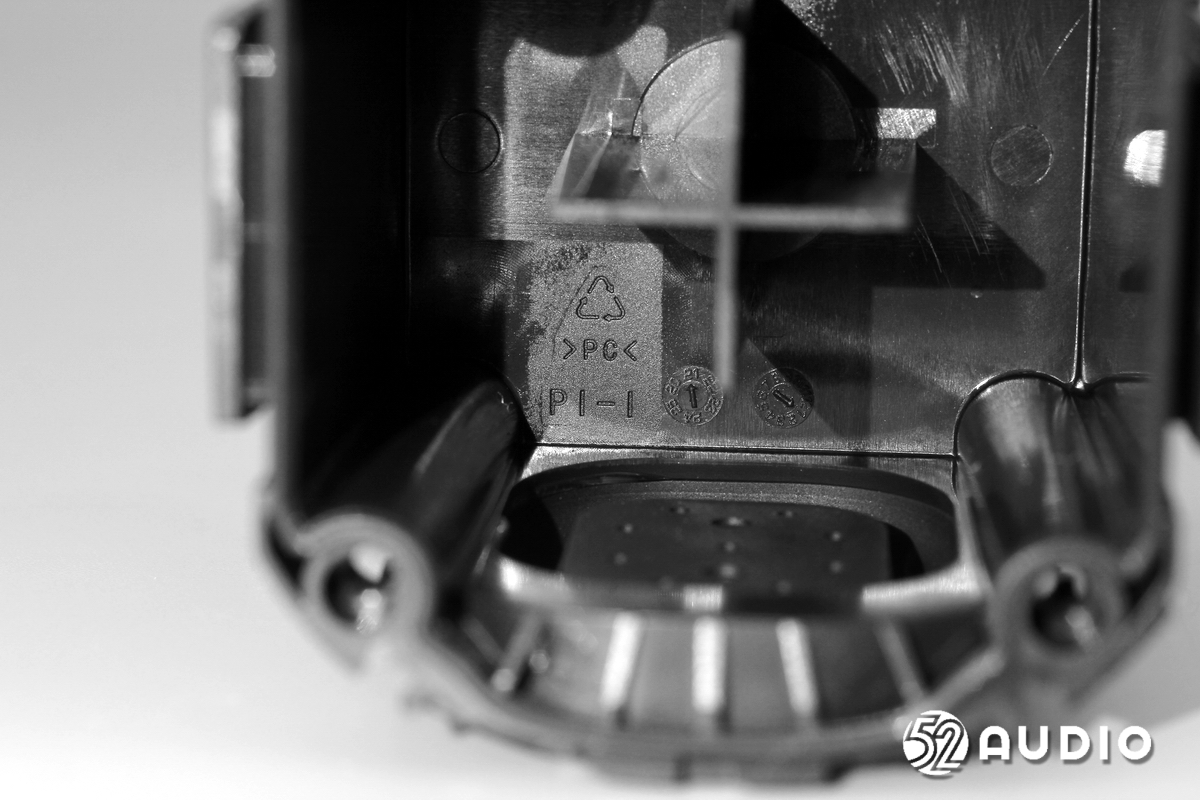

固定扬声器的框架采用了PC材质。

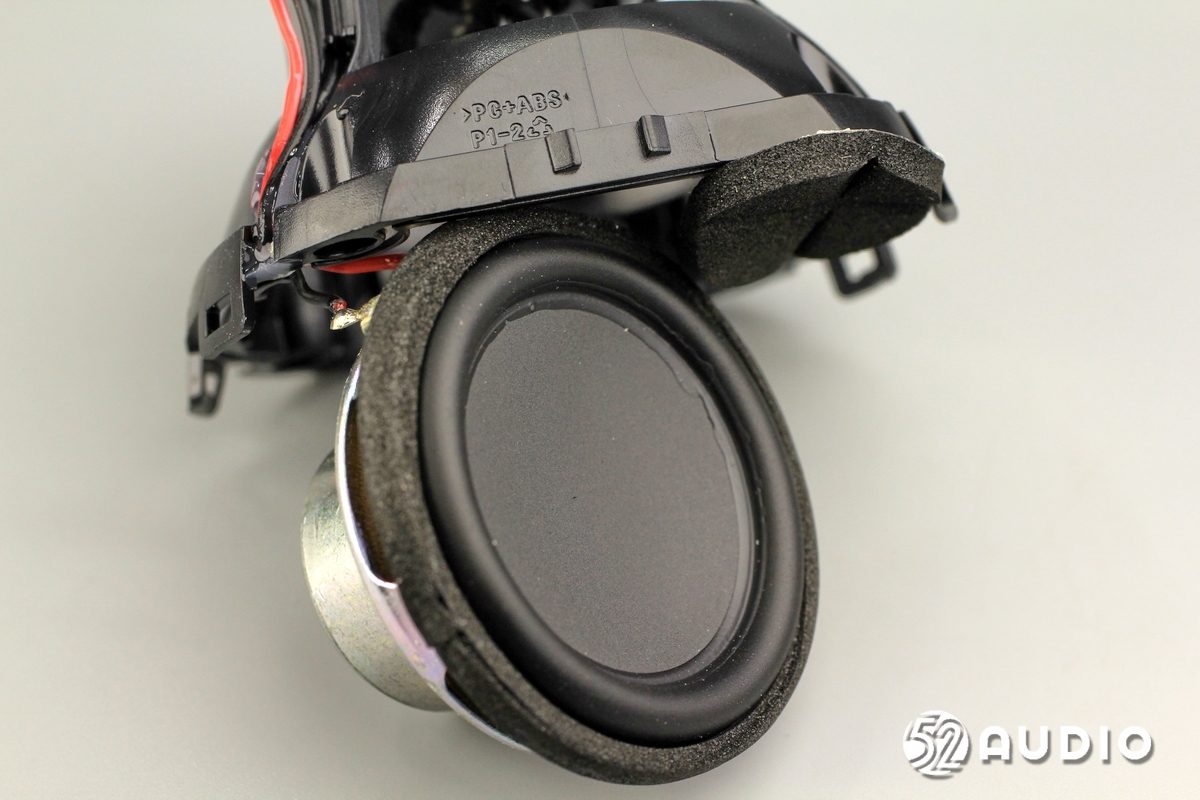

从导音锥结构上取掉扬声器，扬声器四周通过海绵密封，降低腔体共振产生杂音。
扬声器振膜采用了纸盆橡胶圈。

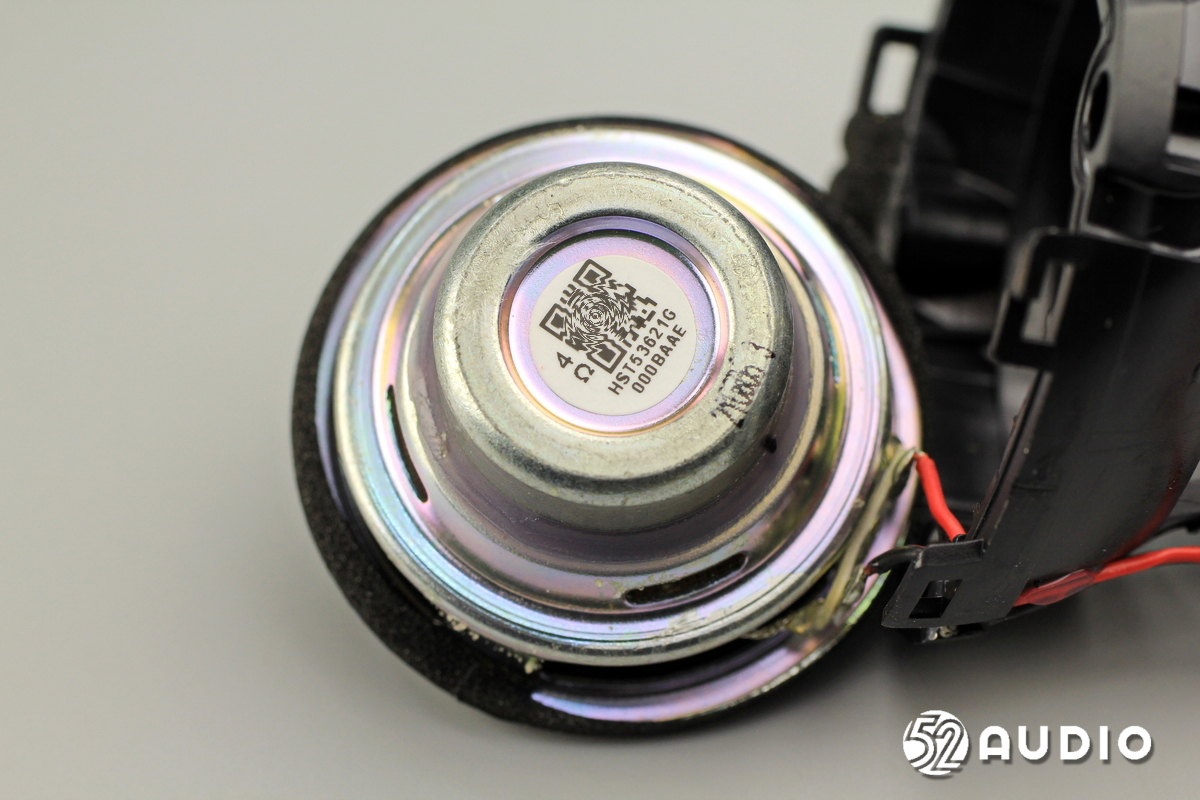

背面T铁上贴有产品二维码标签，型号HST53621G，阻抗4Ω。

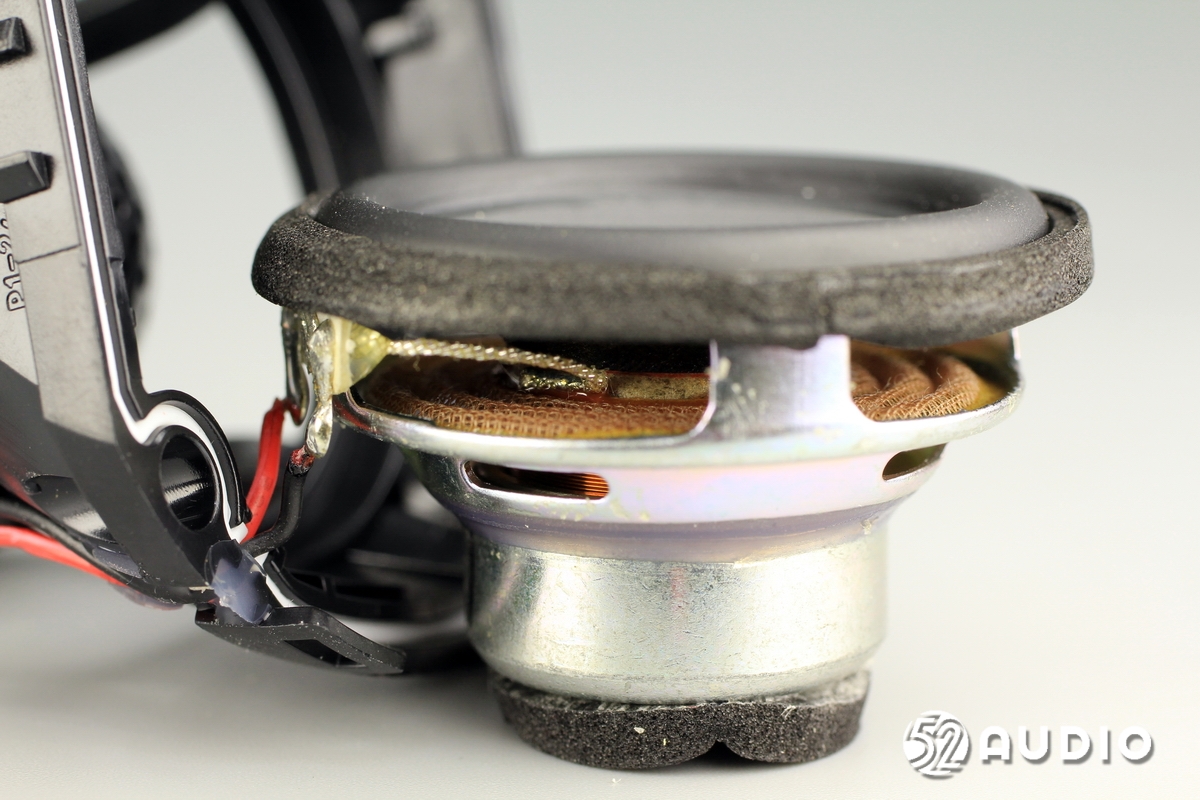

扬声器侧边特写。

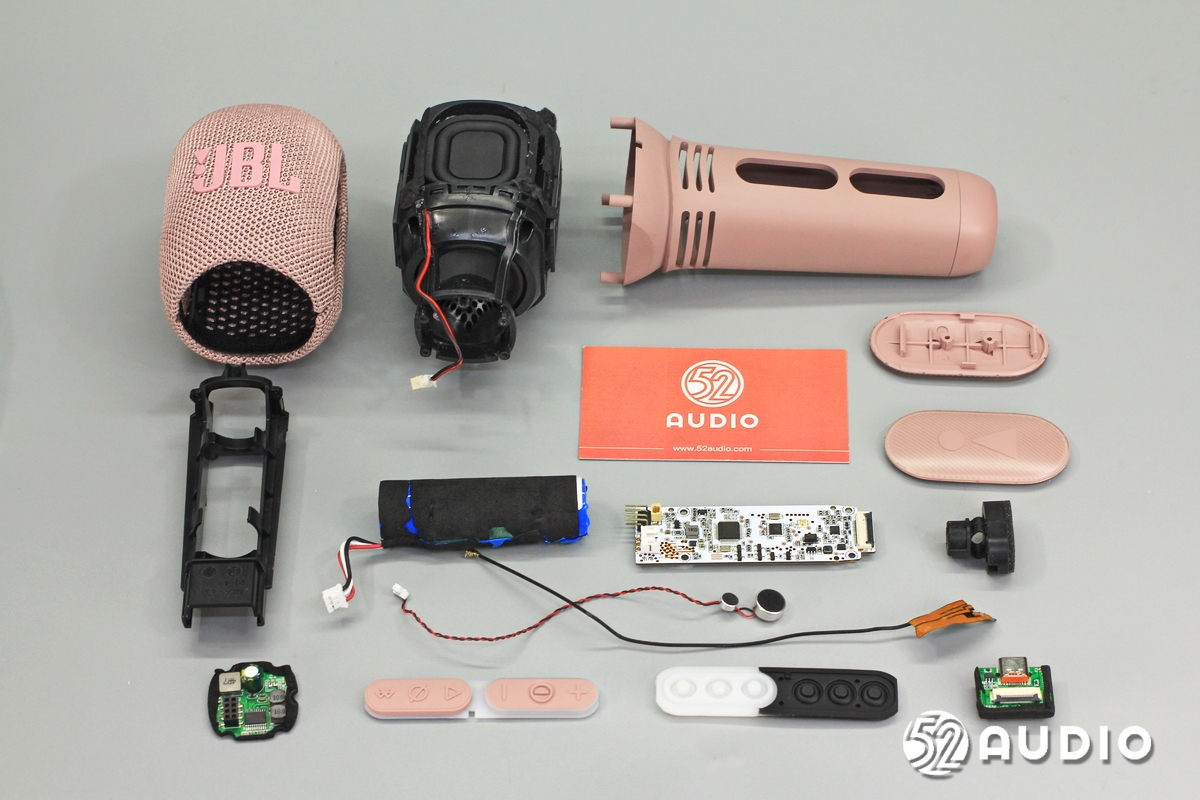

JBL KMC300无线一体式K歌麦克风拆解全家福。
三、我爱音频网总结
JBL KMC300无线一体式K歌麦克风整体外观设计时尚，体积小巧便于携带。麦头结构通过织物包裹，既提升了美观性，同时又有效防止喷麦噪声；磨砂质感的PVC手柄，握持舒适轻盈。
麦克风麦头内部采用了两颗高灵敏度电容音头配合拾音，搭载了一颗6W的全频喇叭，通过导音锥结构，使声音360°传播。还设置了两颗被动辐射振膜，用于提升麦克风的低频量感，呈现澎湃有力的低音效果。
电路方面，麦克风内置18650圆柱型锂离子电池为整机提供3小时的供电；PCB板上采用了禾润HT862功率放大器和HT97220耳机放大器，用于扬声器和3.5mm接口输出音频；搭载了JBL高性能DSP芯片，支持10种音效无延迟输出；主控芯片采用了杰理蓝牙音频SoC。
