在CAD图纸设计中，标注与测量是不可缺少的重要环节。当我们对图纸做测量验证，有时会出现测量结果与图纸标注不相符的情况。当出现上述情形，我们可以针对以下原因进行排查。

测量捕捉误差

尽管测量工具可以提供高精度的测量结果，但假如在测量过程中基准点位的拾取操作失误，则可能产生误差，因此应考虑测量过程中的点位捕捉是否准确，在测量时可有选择性地关闭捕捉点。

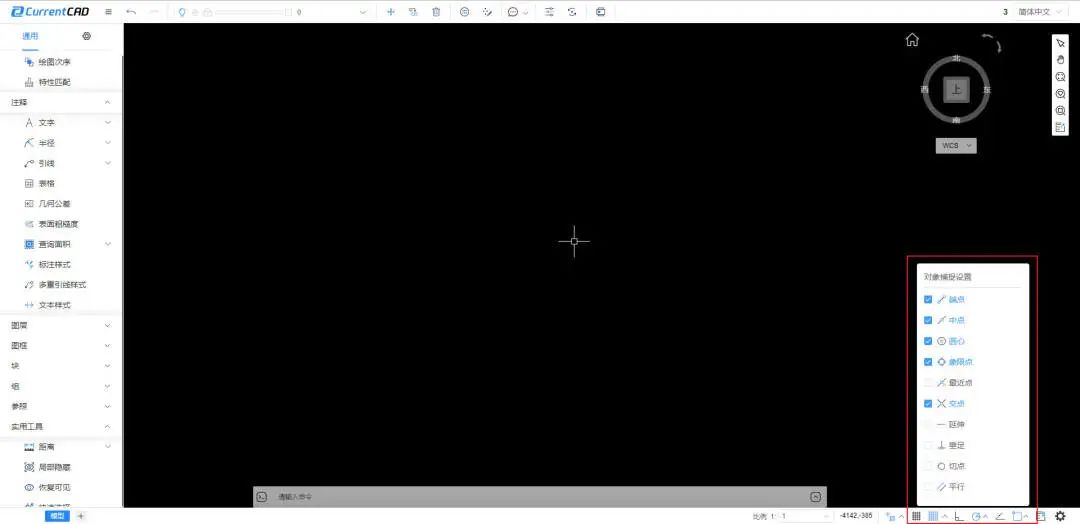

在卡伦特CAD中，对象捕捉等设置可于界面右下方开启。

精度差异

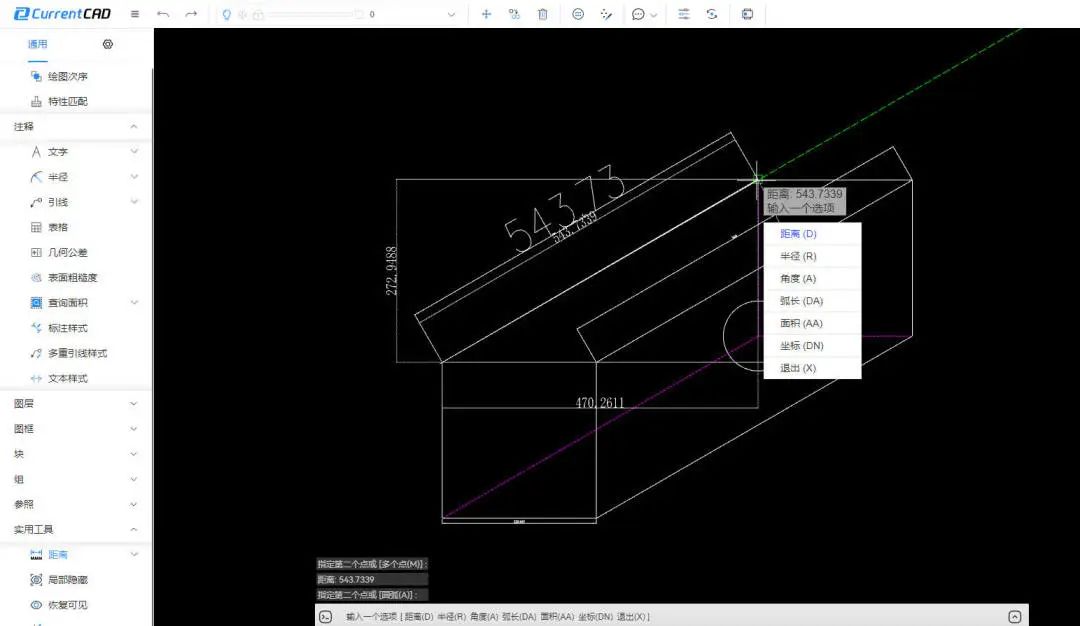

当测量操作无误，但是测量信息仍与标注无法匹配时，我们可从测量结果与对应的标注尺寸的数值差异中寻找线索。

假如有两个数字，其数据差距明显微小、大小近乎相等时，你会想到什么呢？

不错，就是四舍五入。

因此，出现这样的结果并不是测量有误，而是数值精度不同所带来的差异。

这种情形多数是绘制时未通过命令给定具体的尺寸数值所导致，实际上在正规图纸作业时极少出现。

只要指定了每一个图元的数值，那么最终测量的结果基本上也是一致的，正所谓失之毫厘差之千里，图纸作业时，可不要疏忽尺寸信息输入了哟！

标注样式测量比例变更

而当测量结果与标注尺寸相去甚远时，则很有可能是因为【标注样式】的设置发生了变化，其中的根源就是 [主单位设置] 里的比例因子。

比例因子默认数值为1，如果更改其数值，则会使标注尺寸的数值与真实数值间呈现倍数变化，因而出现与测量数据不相符的状况。

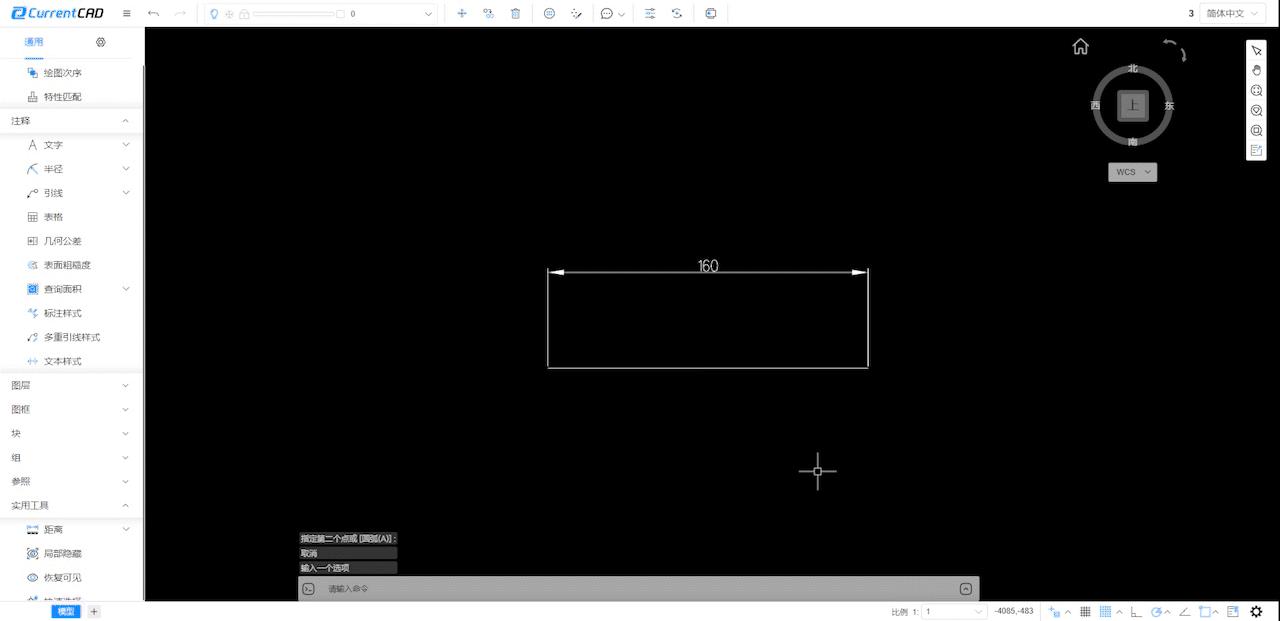

有的时候，明明在绘制时输入了指定的数值，标注的时候却呈现出了不一样的结果，也是比例因子数值发生了变动的缘故。

此时，只要将其数值恢复为默认，即可还原尺寸真实的标注信息。在卡伦特CAD中，找到【注释】>【标注样式】或使用快捷键【D】即可打开标注样式管理器对标注样式进行修改。

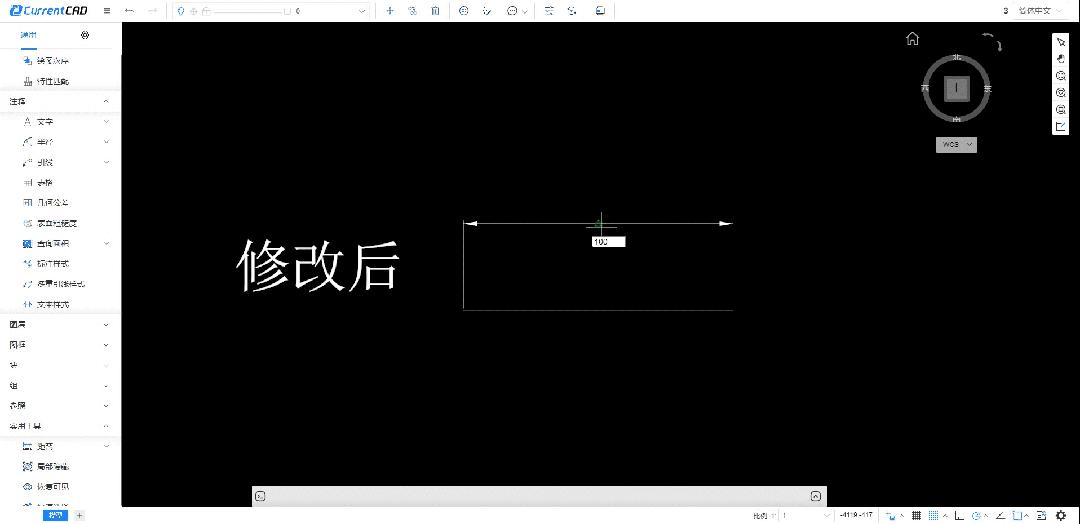

标注数值经过手动修改

实际上，标注数值是可以手动修改的。当排除了上述情形仍出现数据差异时，或许就可以考虑标记尺寸数据信息是否经历了单独修改。那么该如何判断数据被修改过呢？

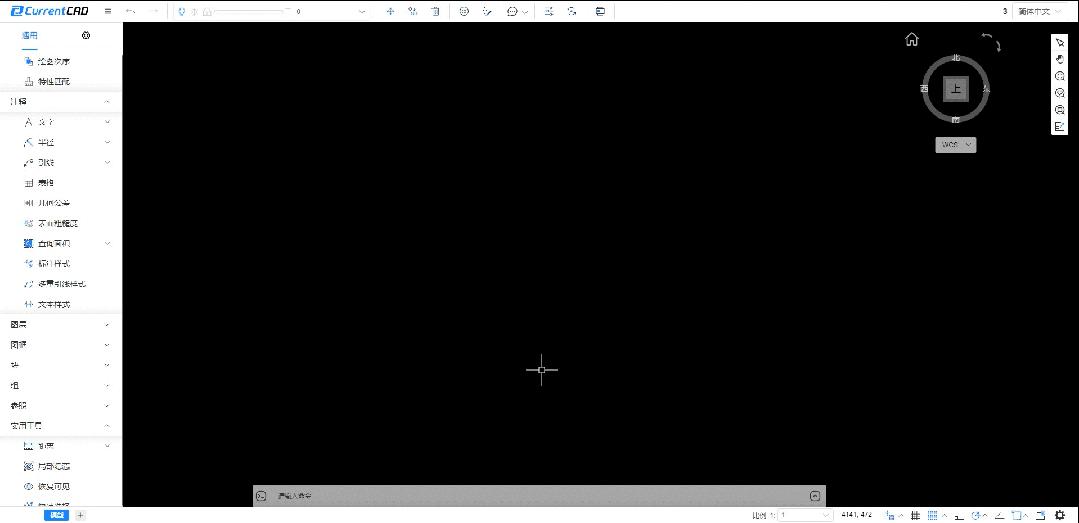

其实也不复杂，将标注的图元做移动、放大等操作，若尺寸信息随之发生变化，则该尺寸未被改动，若尺寸数值不变，则该尺寸显然经过修改。

以上是有关CAD图纸标注与测量数据不一致的常见状况，如果在使用卡伦特CAD的过程中遇到此类问题可供参考。
