简介

（1）螺丝松动

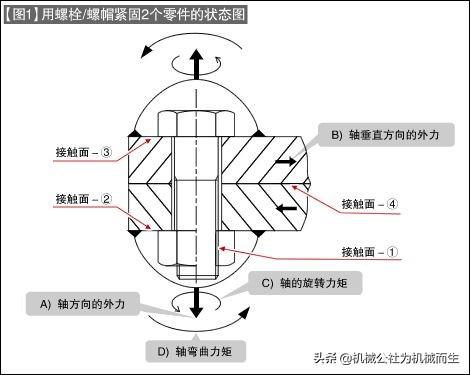

・以下a）、b）同时发生时，紧固2个零件的螺栓就会发生松动。（参阅【图1】）a）紧固处2个零件有1～4个接触面，向被紧固零件施加外力b）螺帽接触部1的外螺纹和内螺纹间有间隙，发生了相对滑动・影响螺丝松动的外力有【图1】所示的4种力＜A）〜D）＞。这些外力会使螺栓产生“回转运动”，导致松动发生。（参阅【表1】下方的栏）A）轴方向外力　B）轴垂直方向外力　C）轴的旋转力矩　F）弯曲力矩

・除此之外，还有因温度变化（膨胀、收缩作用）、插入材料的机械特性、磨损等导致的不伴随“回转运动”的松动现象。（参阅【表1】上方一栏）・【表1】中整理出了“螺丝松动的基本模式”。【表1】螺丝松动的基本模式不伴随回转的松动1.初始松动・紧固接合面的表面凹凸因外力产生疲劳松动等2.凹陷松动・接触面塑性变形引起的松动3.磨损导致的松动・震动及长时间运转导致接合面发生微小磨损，产生间隙等4.因插入材料的老化、破损等导致的松动5.因过大外力导致的松动6.因热变形、应力松弛导致的松动・异类材料紧固时需要特别留意伴随回转的松动（外力作用时）7.轴旋转方向的重复外力作用导致的松动8.轴垂直方向的重复外力作用导致的松动（【图2】）9.轴方向的重复外力作用导致的松动

（2）螺丝的代表性防松零件

下表总结了螺丝的代表性防松方法和使用的防松零件。

【表2】螺丝的防松方法及防松零件

螺丝的防松方法代表性的防松零件a）以弹簧作用防止老化等永久变形弹簧垫圈b）增大螺丝部的滑动阻力，防止回转双螺帽b）增大接触面的滑动阻力，防止回转粘结剂

（1）外力作用于螺栓紧固体时力的平衡

a）外力F'作用于【图1】所示的螺栓紧固体时，可从力的平衡状态导出以下2个公式。从力的平衡式得出・・・作用于螺栓的合力 FB＝F' ＋Fc从力与弹簧常数和延伸率之间的关系得出・・・延伸率 ε＝（FB —FO）÷KB

根据上2式计算作用于螺栓的合力 FB可得出下式。由该式可知，没有外力作用时的初始轴力FO增加了{ K B÷（K B＋Kc）}倍于外力W的力。作用于螺栓的合力 FB ＝Fo ＋ KB÷（KB＋Kc）F' ・・・・・（1）以紧固线图来表示式（1），得到【图2】

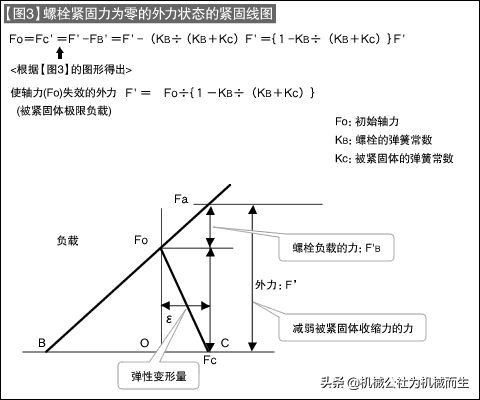

b）在【图2】中，将FB Fc的线平行于纵轴移动时，Fc与点C一致的状态意味着“被紧固体的压缩力为零的状态=没有螺栓紧固力作用的状态=2个紧固体分离瞬间的状态”。c）因此，由【图3】可知，使以初始轴力Fo紧固的紧固体的轴力无效时的外力（F'）可以说就是削弱被紧固体压缩力的力Fc' ＝Fo。
