前言

小学的时候，谁家有MP3，MP4，真的会变成全年级最靓的仔！

但现在我们长大了，身为电子人，MP3还不是随随便便就能DIY个出来？ （不是） ，开源一下！

工程描述

我用 ESP32 做了一个MP3，带墨水屏。

它有 9个 基本 功能 ：

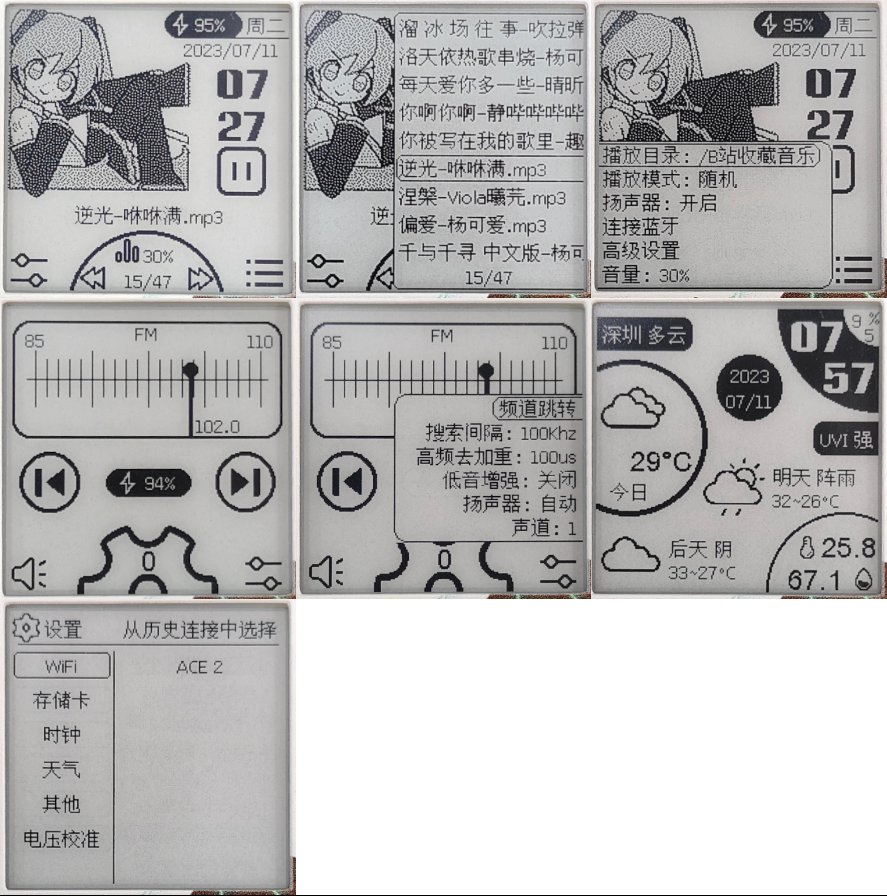

自定义表盘 、天气、 阅读 、图片、时钟、MP3、 收音机 、 配网 、设置。

本文主要分享MP3的—— 软硬件说明 、设计图、 安装步骤 、功耗测试结果、开源资料。

硬件说明

MP3由这8部分硬件组成：

• 墨水屏尺寸： 1.54寸
• 主控： ESP32 -WROOM-32D 4MB
• 内存：最大 支持32G SD卡
• 接口： 3.5mm耳机接口 ，可连耳机、天线。
• USB充电接口 ，可充电、连天线。
• 音频*放播**：ES8311+NS4150， 目前仅提供单声道 。
• 其他硬件： 收音机 RDA5807M、 喇叭 3520，8Ω、 时钟芯片 RX8010、 温湿度芯片 SHT30
• 电池极限尺寸 ：34x50x3mm

软件说明

使 用platformIO开发 Arduino框架，使用的库：

• GxEPD2
• U8g2_for_Adafruit_GFX
• Adafruit_GFX_Library
• ClosedCube_SHT31D
• ESP32-A2DP
• ESP8266Audio
• RX8010SJ
• SdFat
• TJpg_Decoder
• truetype_Arduino
• ArduinoJson
• arduino-audio-tools
• Radio

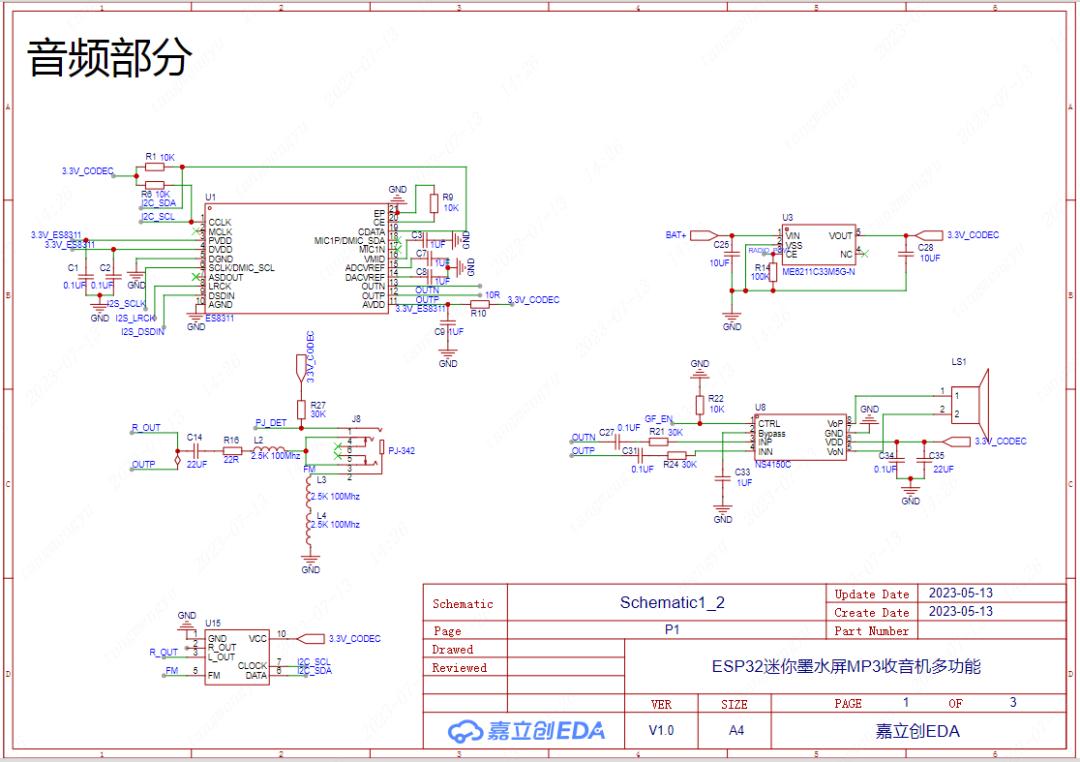

电路设计图

安装步骤

• 屏幕座子一定焊正位置，不然影响装配
• 外壳使用4颗自攻M1.0X5螺丝，纽扣电池仓使用2颗自攻M1.0X5螺丝
• 屏幕需安装顶块，先使用双面胶贴到PCB上
• 纽扣电池使用AG0两颗串联，外壳穿过镀锡铜线垫住电池（建议叠厚点），然后穿过PCB的纽扣电池正极焊盘焊接好

功耗测试结果

时钟功耗：

收音机功耗：

外放音乐功耗：

蓝牙*放播**功耗：

蓝牙连接不*放播**功耗：

开源资料*载下**

MP3的 电路代码已全开源。

资料参考自：立创开源硬件平台《 ESP32迷你墨水屏MP3收音机多功能 》 作者： 甘草酸不酸

如果你需要 电路源文件 ，用于DIY学习，可在电脑端打开：「链接」
