近年随着网络购物的兴起和流行，商业综合体项目中的实体店如服装、百货、电子电器行业逐渐萧条，经营惨淡，门面的出售招租难度大，对开发商来说，餐饮业招商既解决了聚集人气的问题，也很快消化了综合体的大量面积，同时餐饮也可以同时给其它业态的实体店带来人气。
所以近年的商业综合体项目规划中餐饮占比越来越大，由最初的20%发展到现在的40%，甚至到70%，而区别于其它业态，餐饮业态需机电专业配合的最多、用量影响也越大，水、电、气、空调、通风，尤其是油烟净化与排放，对于商业综合体的机电方案的设计，设计人员最关心的是餐饮业态的比例和规划。而餐饮业态区域的规划与排油烟系统方案设计的脱节造成现在商业综合体内普遍存在一些问题，如串味、过热，严重影响了商业的档次和品位。
餐饮业态规划原则
从商业规划上来说，餐饮相对于服饰品牌旗舰等其它业态，整体可以承受的租金价格水平较低。而在一个商业项目里，首层的租金水平往往较高。所以它们在业态规划时一般不放置在较低的楼层。在人流动线上来说，现在商业综合体中餐饮的人气是相对比较旺的，餐饮可以为其它业态带来人气，餐饮一般不设置在价值较高的区域。
从建筑规划上来说，餐饮区域尽可能集中，以便于机电系统上水、风、电、燃气及排油烟系统的设置，为减少管井对商业面积的占用，餐饮也会被放置在建筑靠顶层位置。另外，在地下层设置餐饮的时候，为了很好的解决排水及餐饮水处理问题，餐饮业态一般不会设置在最下层。
根据商业及建筑师对餐饮业态的规划，我们开始了机电系统的规划，以下提出排油烟系统的规划和设计方法，供业界共同探讨。
排油烟系统方案的规划
对于大型综合体，在项目前期机电专业都会对其餐饮落位进行复核，根据机电系统本身设计要求及政府部门环评报告对业态区域划分提出意见和建议，若规划合理，机电专业将对排油烟系统进行的初步路由规划，确定排油烟管井及设备的位置，与建筑专业进行配合。
目前综合体餐饮业态排油烟出口一般是裙房屋面或者塔楼屋面，而系统设置方式有以下几种方式，本文将提出各种方式的利弊及适用性供业界探讨。
针对不同的建筑形式及业态，餐饮厨房的油烟排放方案一般采用“一对一系统”、“多对一分散风机系统”、“多对一集中风机系统”等三种方案。下面分别介绍这三种方案的组成、特点对比及适用范围。
1.一对一油烟系统
每家餐饮用户均独立设置一套油烟系统，各个用户之间不合用油烟风管、油烟风机、净化器。油烟风机可设置于餐饮单元的厨房吊顶内，也可设置于屋面。

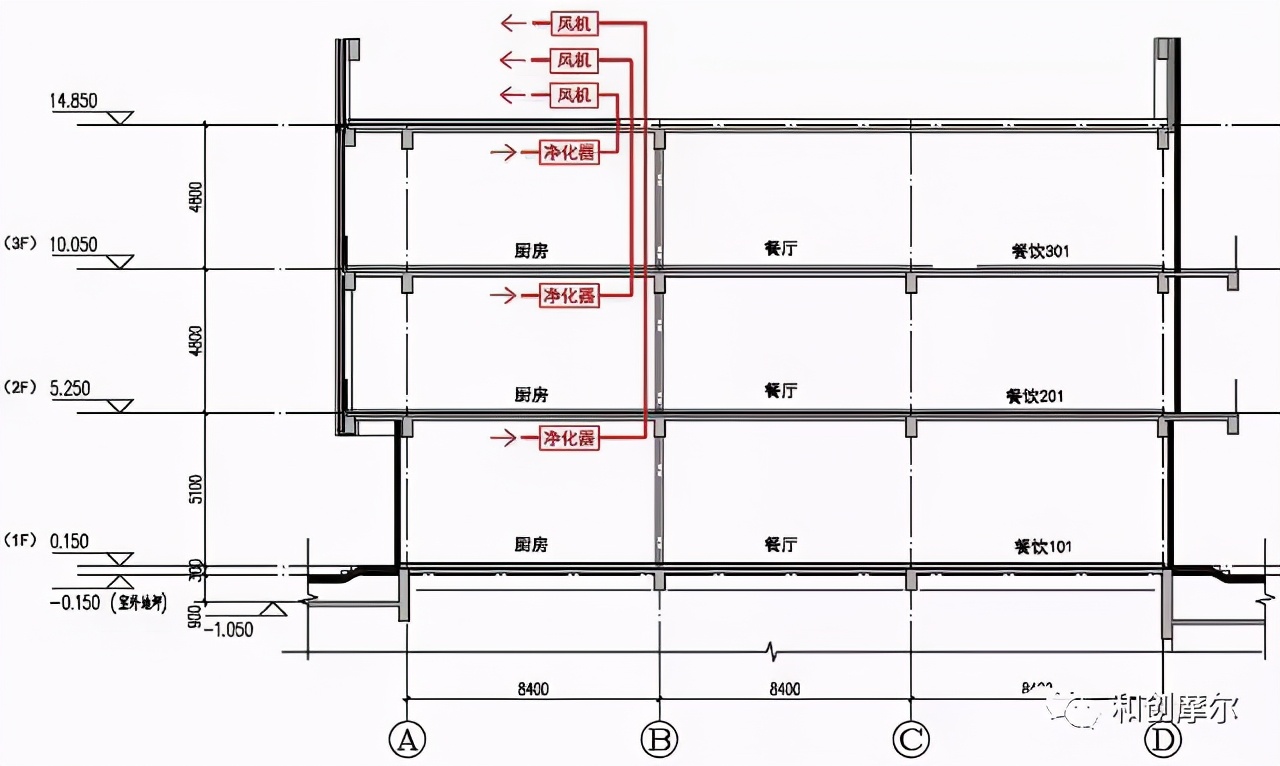

图1 一对一油烟系统图示（风机位于屋面）

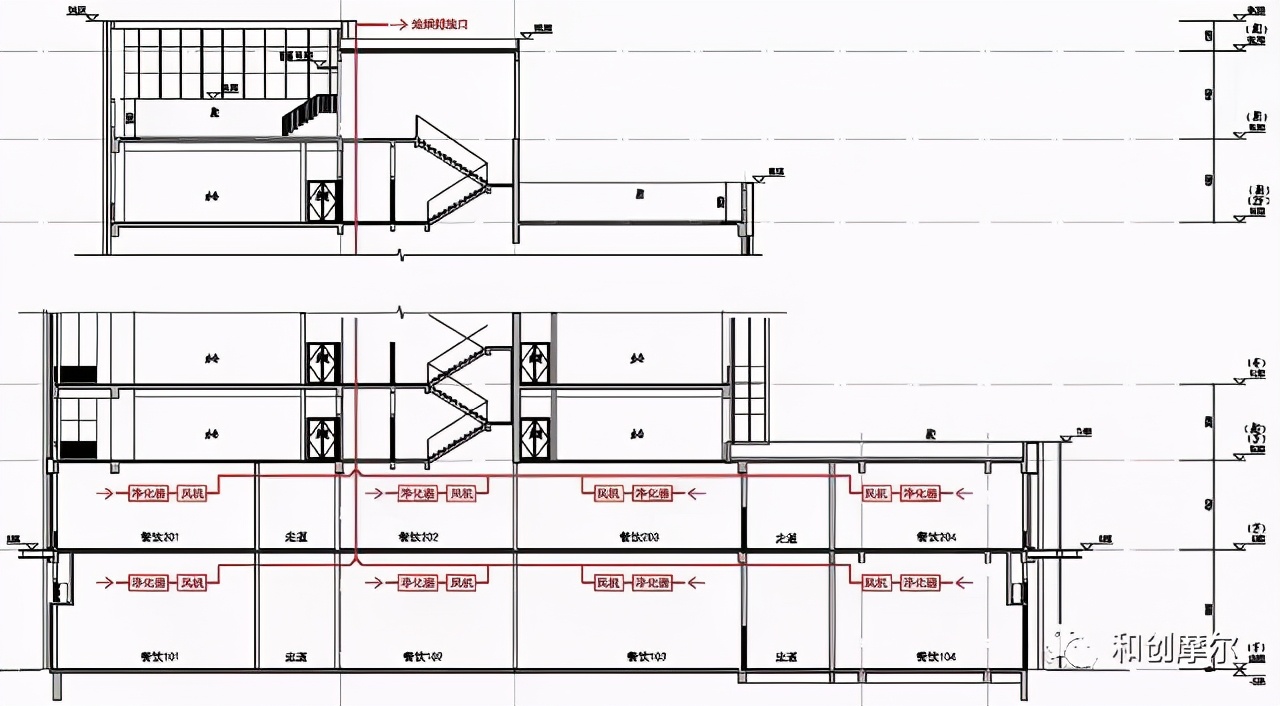

图2 一对一油烟系统图示（风机位于厨房）
2.多对一分散风机油烟系统
多家餐饮用户合用一套油烟系统，各个用户之间合用油烟风管，但各个用户均独立设置油烟风机及油烟净化器。油烟风机及油烟净化器一般设置于餐饮单元的厨房吊顶内。
图3 多对一分散风机油烟系统图示
3.多对一集中风机油烟系统
多家餐饮用户合用一套油烟系统，各个用户之间合用油烟风管、油烟风机，各用户不合用油烟净化器（净化器各户独立设置）。油烟风机一般设置于屋面。
油烟风机为各个用户共用，只有一家或少数若干家餐饮单元需要排油烟时，油烟风机只能满载运行，油烟风机不能按需运行，风机电耗浪费很大。风机电耗只能按照餐饮面积（或各餐饮用户的油烟风量）来分摊，不能准确分摊各个用户的用电量（因无法计量各用户的开机时间），造成物业公司收费困难。为了解决这一难题，可引入电量分摊系统，该系统可对各个用户的油烟风量及运行时间进行计量，并准确计算出各个用户的分摊电量，可解决物业收费难的问题。采用电量分摊系统时，油烟风机可根据实际需求的风量变频运行，风机的电耗也大幅降低了。
图4 多对一集中风机油烟系统图示
4.各个油烟排放方式的特点对比及适用范围
5.油烟净化器
油烟净化器一般为UV-C光解型及高压静电型，这两种净化器的初投资低，设备简单，维护方便，运行费也低，其除油效率都优于国家标准，在工程中得到了广泛的应用。油烟净化器一般在厨房内安装，这样，进入油烟风管的空气就比较干净，可减轻油烟风管的清洗工作量。
UV-C型净化器利用紫外线分解空气中的氧分子，产生活性氧，活性氧与氧气结合，产生臭氧，臭氧对有机物具有极强的氧化作用，可高效的消除油烟及异味，而且还有杀菌的作用。UV-C型净化器可安装于油烟罩中，几乎不占用厨房的空间。
高压静电型净化器设置有高压静电场，油烟气体通过电场时被电离，大部分得以降解碳化。少部分油粒在电场力的作用下，被吸附到极板上，在自身重力的作用下，流到集油盘并排出，余下的微米级油雾能被电场降解。高压静电型净化器有臭氧产生，同时具有杀菌及消除异味的功能。高压静电型净化器可在厨房天花内吊装（要占用小量的吊顶空间），也可在屋面落地安装。
6.油烟排放口的位置
经过净化处理后，油烟尾气中仍然含有多种有害的物质，因此油烟尾气必须伸顶在屋面高空排放，并注意远离新风系统的入口（距离一般需≥20米）。油烟排放口与新风入口在同一高度时，还需注意风向的影响，需避免因刮风而将油烟尾气吹向新风入口。油烟排放口位于低空或裙房屋面，油烟排放口的上部有人员活动房间的窗户时，油烟排放口需尽量远离窗户（距离一般需≥30米），以避免油烟污染客户。
排油烟系统的设计
餐饮的机电系统复杂主要体现在暖通专业的厨房通风排油烟系统上，因其系统包括：局部的排油烟系统、全面通风系统、补风系统、值班通风系统以及根据需要设置的事故通风系统、空调系统、消防排烟系统，以下着重探讨以下厨房的排油烟系统设计。
■ 排油烟量的计算
在2009年新技措出来之前，因为2003技措的指导，厨房排油烟的设计计算基本是统一的，为厨房总排风量的65%，全面排风占35%，而对于总风量分中餐、西餐按换气次数计算，如中餐50~60次/h；新技措出来以后，对厨房的排油烟量取消了65%的说法，于是现在出现了将所有的换气次数都计算给了排油烟的量，而全面通风按6次/h计算。其实这种计算方法被证实在使用及设计上更加合理，因为市场反馈回来的情况是原设计的排油烟量多数不足，所以现在一些开发商的机电标准上将中餐的厨房换气次数调整到了80次，其65%也就是52次/h。
■ 设备组成及选型
排油烟系统一般由风机、油烟净化器、消声器、150℃防火阀、止回阀及管道组成，厨房内设备选型由用户二次深化设计确定，以下按本文上述集中系统的方案三进行系统选型介绍。
风机：一般为专门的排油烟离心风机，风量大，风压高，电机外置。集中总风机的最大风量可以考虑一定的同时使用系数，可取80~90%，而且风机可采用双速风机，在非餐饮期间低速运行，降低运行费。风压需考虑克服管道及阀件、油烟净化器的阻力，而油烟净化器需取其终阻力值。
油烟净化器：市场上油烟净化器设备根据原理不同有多种形式：惯性法、过滤法、洗涤法、吸附法、静电沉积法以及组合式等等，本文不评价各净化器的优劣，为保证油烟排放标准，对于净化器选型风量应大于等于风机的风量，餐饮业单位油烟的最高允许排放浓度和油烟净化设备的最低去除效率见下表：
餐饮规模
小型
中型
大型
最高允许排放浓度（mg/m3）
2.0
净化器最低效率（%）
60
75
85
注意：目前上海要求净化效率不得低于90%，排放浓度不应高于1.0mg/m3。
消声器：排油烟风速一般8~10m/s，甚至到13m/s，再加上因风机本身风量与压头较大，运行产生的噪音较大，而且风机一般置于裙房屋面，对于综合体项目来说，周边塔楼功能多为办公、酒店或者公寓，噪音要求较高，所以建议在净化段后的风机的出口设置消声装置。（有设计将消声器安装在油烟净化器前，您觉得有效果吗？个人认为尽管在净化段后的油烟系统上消声器很快失效，设置的必要性不大，油烟净化器的面风速一般在2.5~5.0m，可以适当降低油烟净化器后的风速，减少出屋面的风噪。）
风阀：集中油烟系统中必备的两个阀：150℃防火阀及止回阀。
风管：一般为1.5mm厚的焊接钢板或者大于0.8mm厚的不锈钢板焊接，水平管设计安装时要考虑坡度并预留污油的排放口。
商业综合体餐饮其它机电问题
餐饮排油烟的合理设计对于大型商业综合体十分重要，其直接会影响了商业建筑的品质和价值，跟随商业单位提前对排油烟系统进行规划并出具合理的分析方案及报告十分必要，前期对问题的预见同样也会给后期实施带来工期及改造上的便利。
另外，屋面排油烟设备的减震降噪、烟气的排放方位都是综合体餐饮需要重视的问题。当然，除了合理的排油烟系统设计外，还应注意机电上其它的一些设计问题，如：厨房是否可以或允许进燃气，如一些地下机房没有条件或者不允许进燃气的话要考虑电的预留量。
厨房的排水及隔油池是否有条件设置，若其下部是人防或者没有地下层，要在同层设置管沟和隔油房间对于餐饮的运行是不利的，应在前期提出；厨房的部风能否直接从室外补进来，而不要过多的吸入餐饮区或者公共区的空调风，避免这些区域出现过热现象；厨房管道较多，管道交叉是否会影响商业净高也需要提前分析给予参考。
补充：消防设施相关条例
一、室内消火栓系统：
餐饮建筑的室内消火栓系统，依公共建筑的相关规定执行。
二、自动灭火系统：
1、单、多层商店建筑中，以及任一层建筑面积大于 1500m² 或总建筑面积大于 3000m² 的展览、商店、餐饮和旅馆建筑，应设置自动灭火系统。
2、高层餐饮建筑以及高层建筑的餐饮场所应设置自动灭火系统。
3、以上情况，除规范另有规定和不宜用水保护或灭火的场所外，宜采用自动喷水灭火系统。
4、餐厅建筑面积大于1000m²的餐馆或食堂，其烹饪操作间的排油烟罩及烹饪部位应设置自动灭火装置，并应在燃气或燃油管道上设置与自动灭火装置联动的自动切断装置。
食品工业加工场所内有明火作业或高温食用油的食品加工部位宜设置自动灭火装置。
注：对于外卖和集体用餐配送等情况，可视为无就餐空间的餐饮场所，宜参照本条文要求设置自动灭火装置。
三、火灾自动报警系统：
1、餐饮建筑的火灾自动报警系统，依公共建筑的相关规定执行。
2、设置机械排烟、防烟系统、雨淋或预作用自动喷水灭火系统、固定消防水炮灭火系统、气体灭火系统等需与火灾自动报警系统联锁动作的场所或部位，应设置火灾自动报警系统。
四、防烟排烟系统：
餐饮建筑属于公共建筑，应按《建规》8.5有关公共建筑的要求设置防烟和排烟设施，具体设置要求应依《建筑防烟排烟系统技术标准》执行。
五、消防应急照明和疏散指示系统：
1、餐饮建筑属于民用建筑中的公共建筑，其消防应急照明和疏散指示标志，应参照《建筑设计防火规范》10.3章要求以及《饮食建筑设计标准》要求设置。其中：
1.1、建筑面积大于200m²的营业厅、餐厅等人员密集的场所应设置疏散照明系统。
1.2、中型及中型以上饮食建筑的厨房区域应设置供继续工作的备用照明，其照度不应低于正常照明的1/5；用餐区域应设置供继续营业的备用照明，其照度不应低于正常照明的1/10；
1.3、小型饮食建筑的厨房区域、用餐区域，宜设置备用照明，其照度不应低于10lx；
1.4、一般场所的备用照明启动时间不应大于1.5s，贵重物品区域和收银台的备用照明应单独设置，其启动时间不应大于0.5s。
2、消防应急照明和疏散指示系统的具体设置要求，应依据《消防应急照明和疏散指示系统技术标准》确定。
3、商店、餐饮场所各楼层的明显位置应设置安全疏散指示图，指示图上应标明疏散路线、安全出口、人员所在位置和必要的文字说明。
六、灭火器：
1、餐饮建筑及餐饮场所应设置灭火器，其中：
1.1 建筑面积在200㎡及以上的公共娱乐场所，客房数在50间以上的旅馆、饭店的公共活动用房、多功能厅、厨房，应按严重危险级配置灭火器。
1.2 建筑面积在200㎡ 以下的公共娱乐场所，客房数在50间以下的旅馆、饭店的公共活动用房、多功能厅和厨房，可按中危险级及以上等级配置灭火器。
2、灭火器的具体设置要求，应依据《建筑灭火器配置设计规范》确定。
七、其他：
1、厨房区域加工制作区（间）的电源进线应留有一定余量，配电箱应留有一定数量的备用回路。电气设备、灯具、管路应有防潮措施。
2、公共建筑的浴室、卫生间和厨房的竖向排风管，应采取防止回流措施并宜在支管上设置公称动作温度为70℃的防火阀。公共建筑内厨房的排油烟管道宜按防火分区设置，且在与竖向排风管连接的支管处应设置公称动作温度为150℃的防火阀。
希望能通过本文对商业综合体餐饮业态排油烟系统设计的论述观点和业界同仁共同探讨，为更为合理的商业规划和业态落位提供一些参考，使综合体的商业价值最大化。
