（理解和翻译不当之处，恳请各位领导、老师、前辈、同行批评指正）
点击文末阅读原文可获得原文链接
https://onlinelibrary.wiley.com/doi/10.1002/aenm.202200186

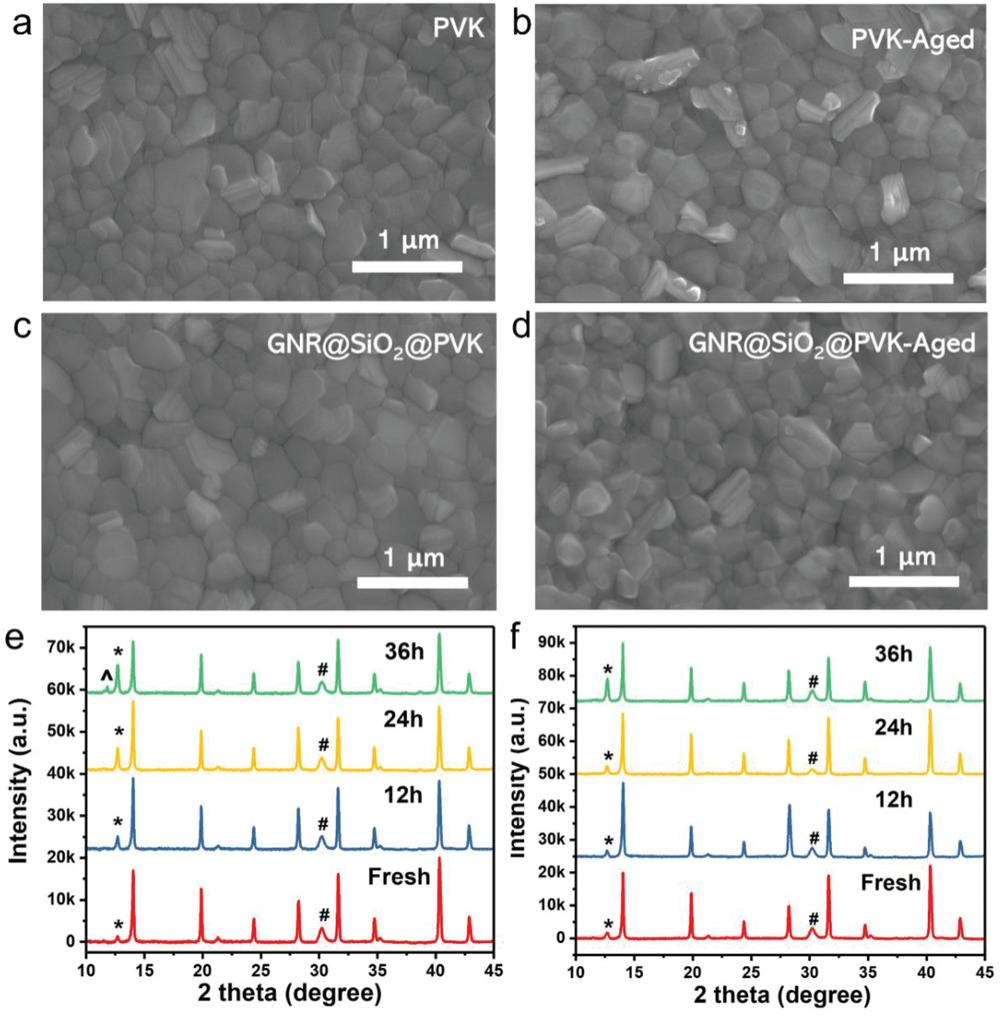

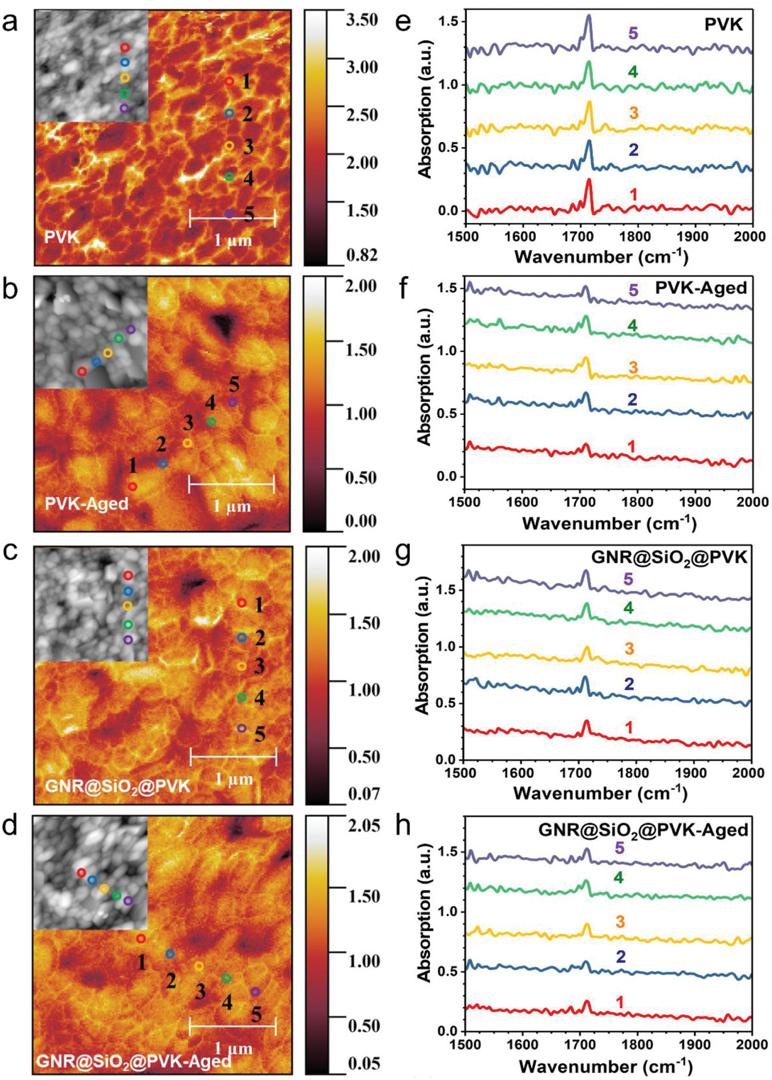

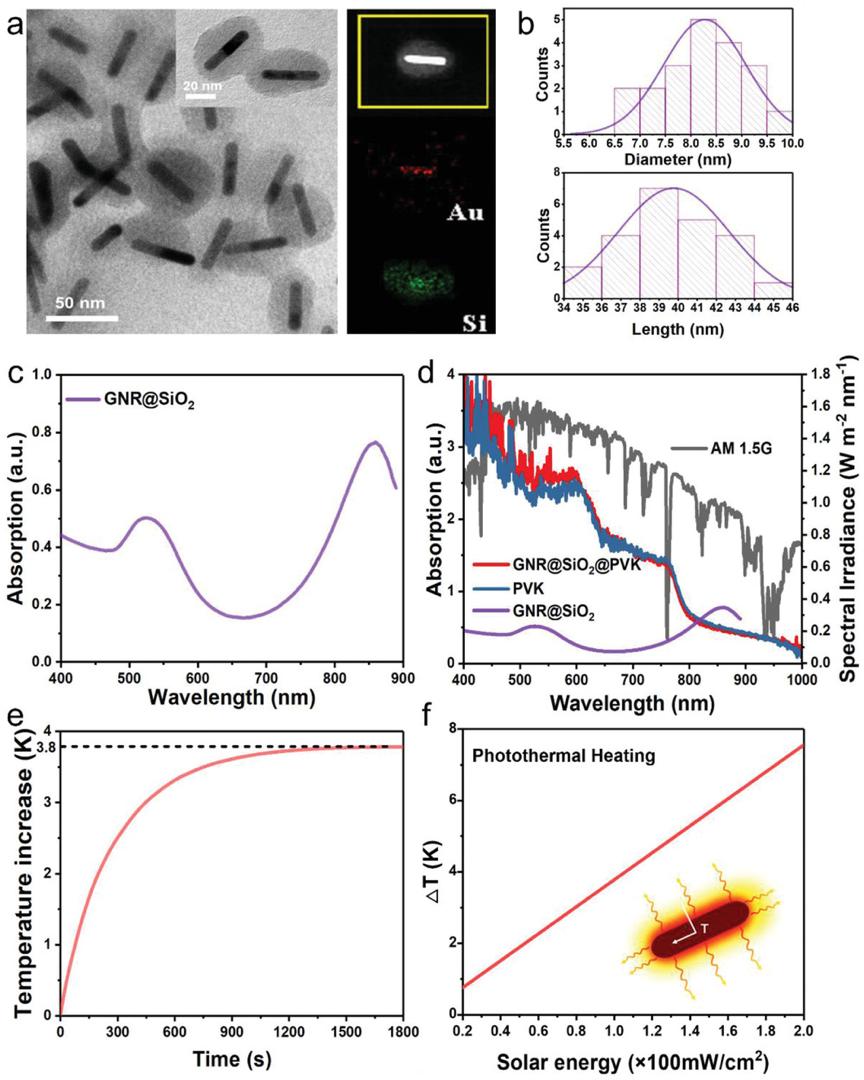

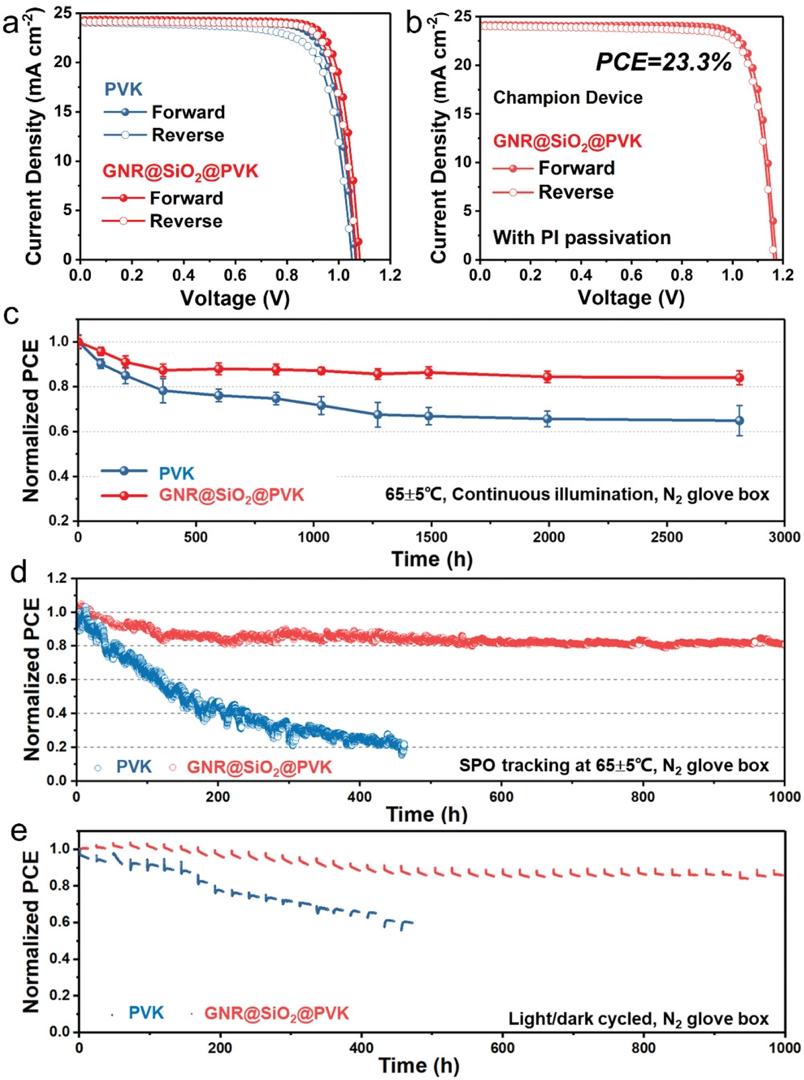

钙钛矿薄膜生长过程中引起的残余应变是一个内在问题，它显着影响钙钛矿太阳能电池 (PVSC) 的效率和稳定性。受翻转退火方法释放钙钛矿薄膜应变的启发，将SiO2包覆的金纳米棒（GNR@SiO2）引入钙钛矿薄膜中，利用等离子体局部加热效应的优势进行原位应变弛豫。结合 GNR@SiO2 的反式 PVSC 表现出超过 23% 的冠*转军**换效率 (PCE)，这是结合等离子体的 PVSC 中最高的 PCE。此外，对于非封装器件，所得 PVSC 的内在稳定性大大提高，并在 N-2 手套箱中 65 +/- 5 摄氏度连续光照老化 2800 小时后保留其初始 PCE 的 84% ，在1000 小时重复 12 小时开关循环后保留初始效率的 90% 。这项工作提供了一种高效且易于实施的等离子体加热策略，可同时提高 PVSC 的效率和稳定性。

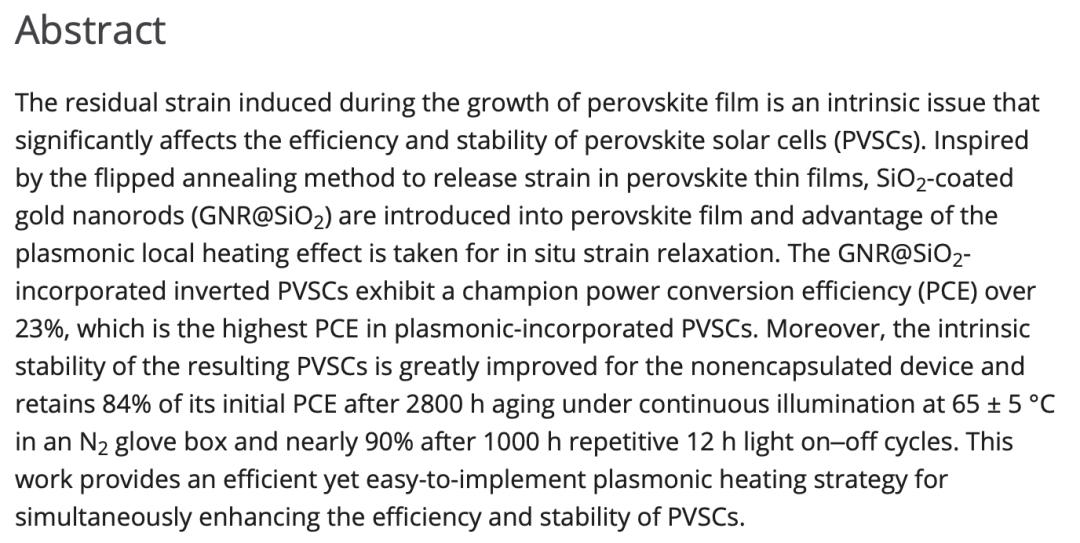

【摘要截图】
【精选N图】
【精选一表】
