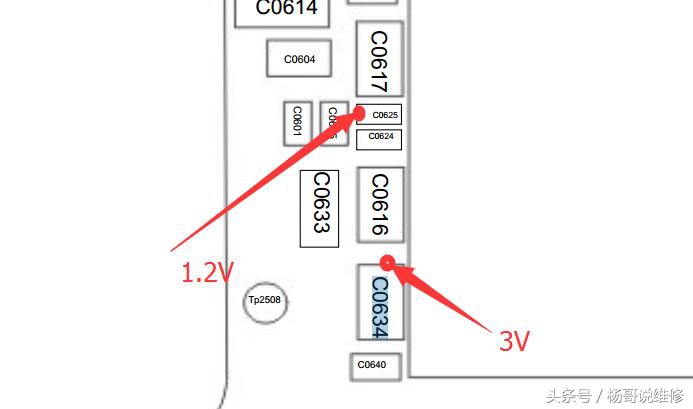

今天接到一客户送修的苹果6手机一台,开机白苹果定屏,送去别的店铺维修，没有修好，拆机检查发现，前面的同行朋友动过电源IC和U1700。询问客户造成的原因，说摔过。从白苹果造成的原因分析有2种情况:第一种硬盘的供电不正常引起;第二种是硬盘给CPU通讯的线路问题。硬盘的供电1.8V、3V和自身产生的1.2V都正常,

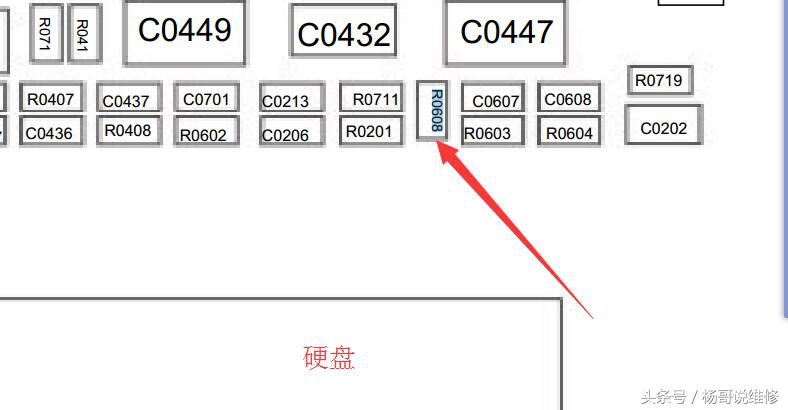

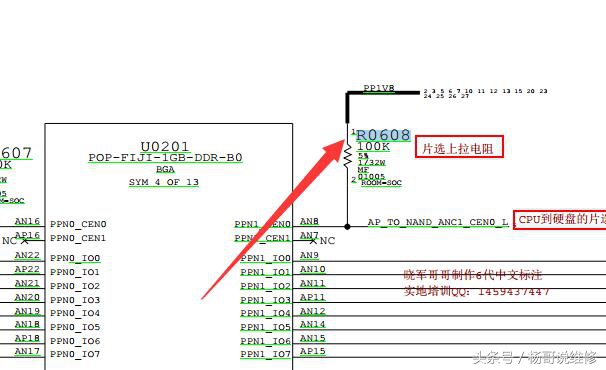

看样子不是供电引起的,根据时序又查了CPU通硬盘的片选信号,硬盘的片选信号是CPU经过一个上拉电阻R0608发出去的,测量R0608的2脚供电为0V,正常应该有1.8V才对,又
测量了R0608的1脚有1.8接着用万用表的2级管档测量电阻R0608的阻值为(1),正常阻值应该100K,直接找到了一个100K电阻更换,故障解决。
点评：从本机器的维修思路可以看出来，主要是CPU没法正确读取硬盘里面的开机程序造成的开机白苹果反复重启，同时也证明了电源基本没多大问题，如果通过电压测量确认电源有问题再更换电源，否则不要轻易去换电源IC，浪费时间。一般都是硬盘，CPU问题，硬盘电路的故障问题多一些，所以就从硬盘的工作条件入手开始查起，查了硬盘的1.8 3V供电，从硬盘的自激电压1.2v,基本判断硬盘没什么问题，然后开始查CPU与硬盘的通讯电路，查到片选信号，查出电阻断路。更换故障解决，对于新手朋友，不在于你多久搞定这台机器，而是通过这台机器有没有捋顺你的维修思路，至关重要。习惯养成了，离高手不远了。祝朋友们尽快在维修海洋中游刃有余。
