腻子粉是建筑装饰材料的一种，是用来墙面修补找平的一种基材，为下一步装饰（刷油漆贴壁纸）打下良好的基础。腻子分为内墙和外墙两种，外墙腻子要抵抗风吹日晒所以胶性大、强度高，环保指数稍低。内墙腻子综合指数较好，健康环保，所以内墙不外用，外墙不内用。

腻子的组成

腻子一般是由基料、填料、水和助剂等组成。

基料，也称粘结剂，是腻子的最关键组分，主要起粘结等各种作用。腻子最常用的粘结剂是水泥和有机聚合物，有机聚合物又有乳液和乳胶粉之分。水泥是粘结性好、耐久和性价比合理的粘结剂，但拉伸强度和抗裂性较差。有机聚合物可对其改性和增韧，从而提高腻子性能。

填料主要起填充作用，常用的有碳酸钙、滑石粉和石英砂等。应注意填料细度的搭配使用。

助剂有增稠剂、保水剂等。增稠剂和保水剂起保水、改善贮存和施工性能的作用，一般使用纤维素类。抗冻剂主要是改善腻子在低温下的贮存稳定性，滑爽剂和减水剂等一般用在高档腻子中，改善腻子的施工性能。

有的还加入纤维，起抗裂作用。

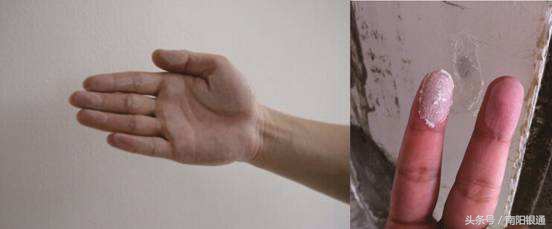

腻子粉脱粉的八种原因

1.腻子的粘结强度不够

生产厂家一味的降低成本，胶粉的粘结强度差，添加量较小，特别是内墙腻子，粘结强度的大小，脱粉不脱粉和胶粉以及胶水的质量和添加量有很大关系。

2.设计配方不合理

选材的问题和结构的问题，在腻子配方中很重要。比如羟丙基甲基纤维素（HPMC）做内墙不防水的腻子，HPMC虽然很贵，但对双飞粉，滑石粉，硅灰石粉等填充料不起作用，如果仅使用HPMC就会引起脱粉，而价格低的CMC、CMS反到不脱粉，但是CMC、CMS不能做防水腻子，也不能做外墙腻子，因为CMC和CMS遇到灰钙粉、白水泥起反应，这都会引起脱粉，也有把聚丙烯酰胺加入灰钙粉、白水泥做为防水涂料，也会起化学反应引起脱粉。

3.混合搅拌不均匀

是造成内外墙腻子脱粉的主要原因，全国有的生产厂家生产腻子粉设备简单，五花八门，不是专用搅拌设备，搅拌不均匀，引起腻子脱粉。

4.生产工艺的错误

如果混合搅拌机没有清扫的功能，残留较多，普通腻子中的CMC就会和防水腻子中的灰钙粉起反应，内墙腻子中的CMC、CMS和外墙腻子的白水泥起反应而造成脱粉。有的公司专用设备设置了清扫口，可以把机器中的残留物清扫干净，不仅保证腻子的质量，还可以一机多用，买一台设备生产多种腻子。

5.填充料的质量的不同

内外墙腻子大量的使用填充料，但各地重钙粉、滑石粉里面Ca2CO3的含量不同，酸碱度不同也会造成腻子的脱粉，比如重庆和成都的内墙腻子粉用同样的胶粉，但滑石粉、重钙粉不同，在重庆不脱粉，在成都就脱粉，在河南、东北不脱粉，而在一些地区就脱粉。

6.天气的原因

天气的原因也是内外墙腻子脱粉的一个原因，比如内外墙腻子，在北方干旱的一些地区气候干燥，通风好，腻子饰面成膜快，不脱粉，而在南方不行，特别南方一些地区有梅雨天气，长期潮湿，腻子成膜性不好，也会脱粉，所以这样一些地区适应加灰钙粉的防水腻子。

7.灰钙粉、白水泥等无机粘结剂不纯，掺有大量的双飞粉

市面上所谓的多功能灰钙粉、多功能白水泥都不纯，因为大量使用这些不纯的无机粘结剂，内外墙防水腻子肯定脱粉更不防水。

8.夏季外墙腻子的保水不够

特别是在大楼高层门口、窗口等高温通风的地方，灰钙粉和水泥的初凝时间不够就已失去水份，又没有养护好，也会严重脱粉。

腻子掉粉解决的办法：

1、最重要的，产品质量要过关，即腻子本身的强度，防潮耐水性要好.2、基面吸水率太高，或是夏天或高温强风气候条件下，在批刮腻子前最好先用清水润湿墙面，或者界面处理，然后再批刮腻子.3、腻子表层打磨完毕后，此时腻子表层结构以已被破坏，应尽快涂刷墙漆的底漆和面漆或者贴墙纸.4、局部小面积已出现掉粉情况的，轻微情况下可以用湿毛巾将浮灰处理掉，然后用加固剂进行界面处理，再用新的腻子进行批刮修补就可以了.5、腻子层粉化严重的话，则建议整体铲除后用加固剂界面处理后再重新批刮腻子.6、内墙腻子面层抛光时要掌握适宜的抛光时间，抛光的最佳时期就是待腻子表面水印消失后，立即进行抛光。7、外墙腻子表面干燥后，要进行适度打磨，并进行充分的淋水保养，一般保养分为两次或两次以上进行。8、产品一定要在保质期内使用，如果超过保质期，必须进行试刮，经检验合格后，再行施工；产品一定要注意防水处理，应存在在阴凉干燥处，并且保证包封完好。9、夏天或高温强风气候条件下，在施刮腻子前最好先用清水润湿墙面，墙面表面无明水后即可施刮腻子。
