仿真视频

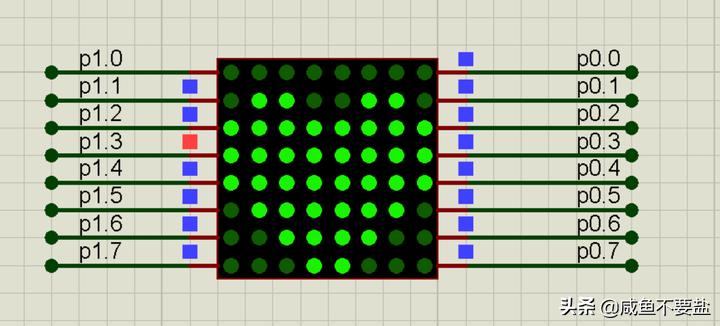

单片机点阵显示爱心图形仿真视频

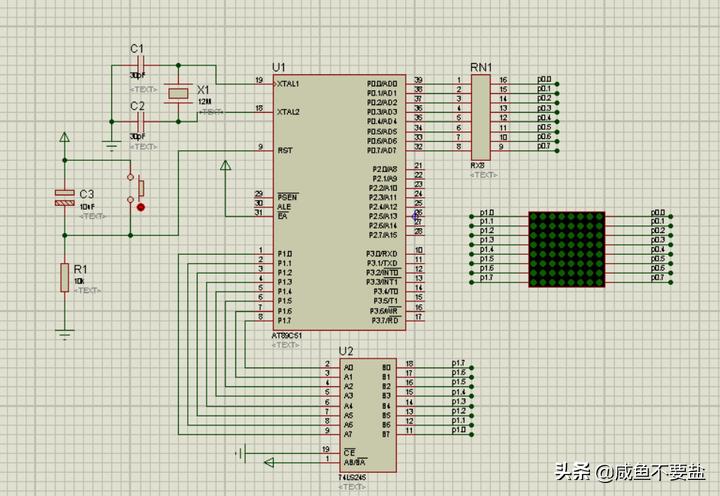

硬件电路图

程序（C语言）

#include<reg51.h>
 unsigned char led[]={0xFF,0X99,0X00,0X00,0X00,0X81,0XC3,0XE7};//爱心图形
 void delay(unsigned int k);
  void main()
{
     unsigned char i,w;
	 while(1)
	 {
	     w=0x01;
		 for(i=0;i<8;i++)
	     	{
	     	P1=w;
	    	P0=led[i];
		    delay(1);
	    	w<<=1;
	   	}
		 }
		 }

void delay(unsigned int k)	//延时
{
   unsigned char i,j;
   for(i=0;i<100;i++)
   for(j=0;j<k;j++);
}

LED点阵显示原理个人理解

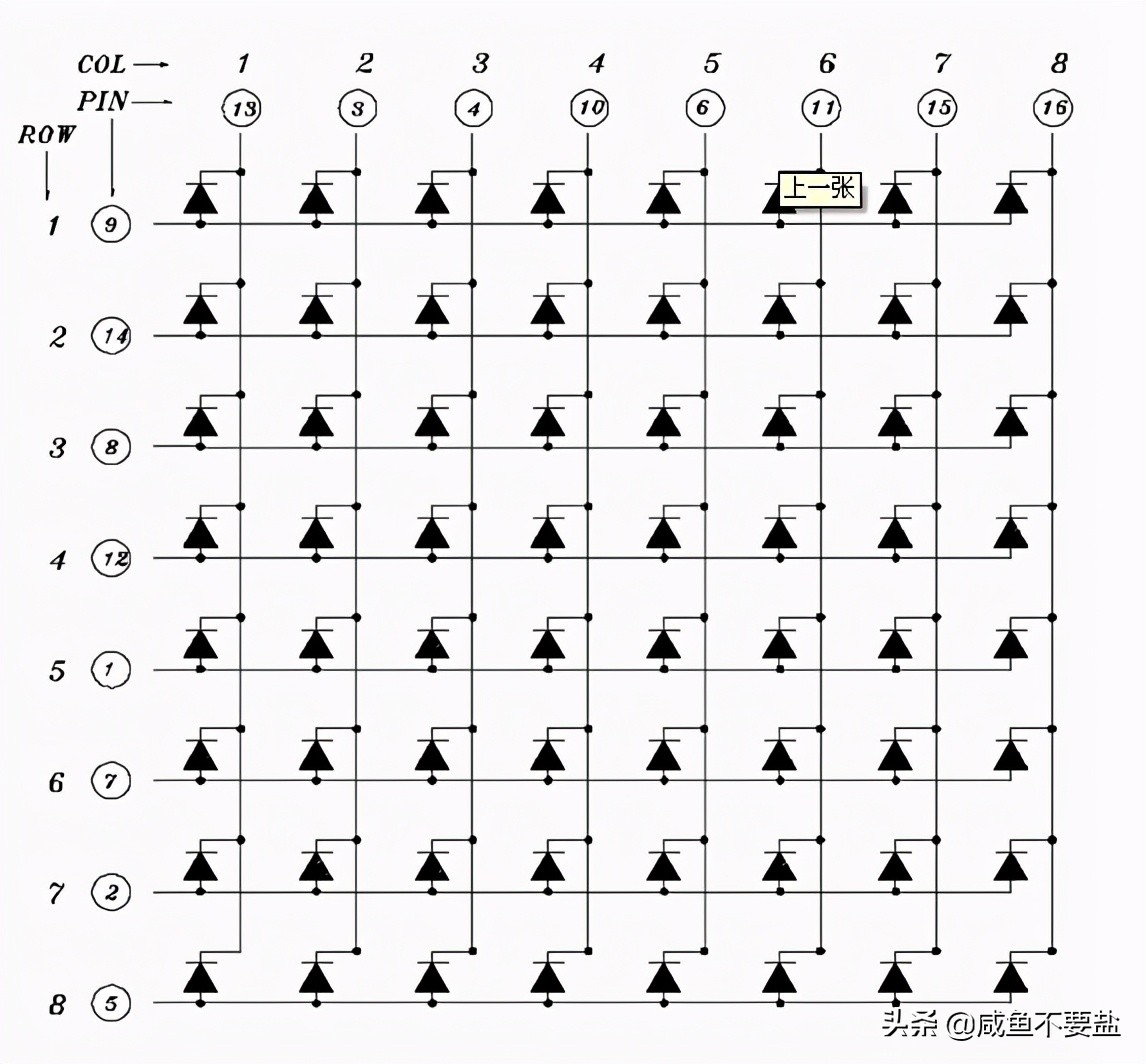

点阵等效电路图

元器件图

这些内容，自己了解的，不保准啊。想了解标准的就去网上找资料或者查阅相关的书籍。

我这里是一个单色共阳极8*8点阵显示器。我们看它的等效电路图，它们都是由很多个发光二二极管组成，二极管具有单向导电性，所有只有当左端输入高电平（1），上端输入低电平（0）时发光二极管才会点亮。

这里的元器件图，P1端口就代表它等效电路的左端，P0端口代表它等效电路的上端。也就是说p1.0 输出一个高电平1，p0.0输出一个低电平0，这样就能让第一个发光二管点亮了。 知道这样的原理，以此类推，你想让那个点亮P0端输出低电平0即可，想让那个灯不亮只需要让与它对应的P0口输出高电平1即可。P1端口可以一直保持输入高电平1不变。

例如爱心图形第二排点亮的那四个灯，就是P0口输出10011001，这里是二进制数，转化为十六进制数就是99。也就对应程序数组中的第二个元素0X99。

我们将想要形成的图形一行一行的用1、0写出来，然后转化为十六进制数，然后组合成一个数组。然后用循环语句，将这些数组里面的元素调出来显示即可，只要延时的时间很短，肉眼看上去的图像就是一个爱心的图像。

多实验几次掌握规律即可，不懂原理也不影响编程。慢慢调试吧。
