车型；长城H6
年款；2017年
里程；34567
故障现象；启动车辆仪表故障灯全部点亮，仪表指针不工作，使用诊断仪无法进入仪表系统
故障原因
1
CAN总线，短路，断路，或者CAN总线上的某个控制单元影响了CAN网咯通讯
2
仪表本身问题
故障排除

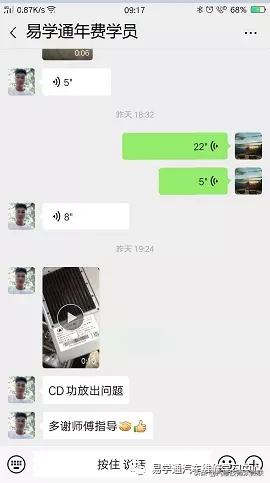

此车是远程给别人诊断，首先询问该车实际情况，在此之前维修过什么，此车配备智能钥匙系统，无钥匙进入一键启动，把启动按钮打到ON档或者启动车辆后用诊断电脑无法进入仪表系统，但是启动安钮在ACC档位的时候诊断电脑可以进入仪表系统，在此之前更换过全新仪表和网关还是故障依旧
这是启动着车的状态
用诊断仪读取故障码，全部为通讯故障
首先要分析仪表为什在ACC档位的时候可以正常通讯，证明CAN网络总线的线路是没有问题的，在打开ON档后就不能通讯了首先找到此车CAN网络电路图进行分析
查看CAN网络电路图测量仪表的28号脚和29号脚的CAN线电压，在ACC档位的时候28号脚电压在2.59V，29号脚在2。48V
仪表可以正常通讯

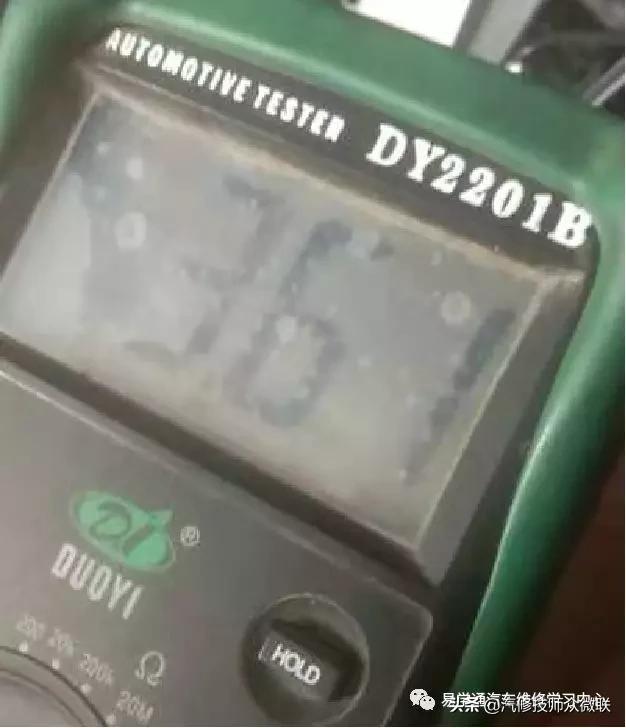

把起动按钮打在ON档位的是时候，测量仪表的28号脚和29号脚CAN线电压28号脚电压在1.43V，29号脚电压在3.61V，

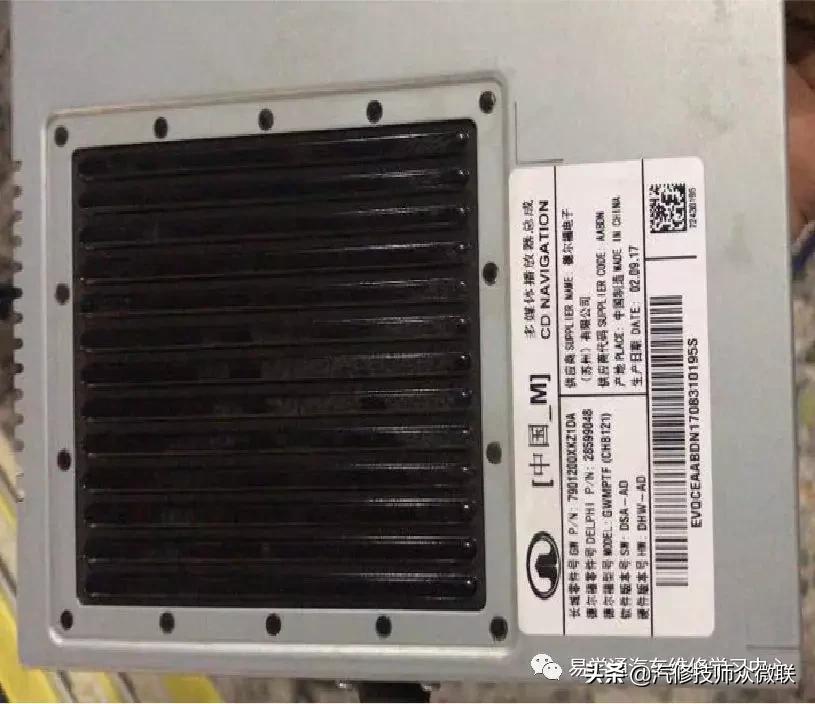

ACC档位和ON档位的CAN电压差别很大，明显在ON档位的CAN电压是不正常的，证明肯定是网关模块和仪表之间通讯的CAN网络线路上并联的某个模块有问题，但是不知道是那个模块，只能查看电路图去挨个拔掉仪表和网关之间的模块，最后拔掉多媒体*放播**器总成恢复正常。
故障总结
在维修通讯故障的不要盲目的换件，首先要验证实际车辆的故障症状，结合CAN网络电路图总体分析缩小故障范围，才能锁定故障点
