车型：2010年奥迪Q5，配置CAD发动机，0B5变速器。
行驶里程：82768km。

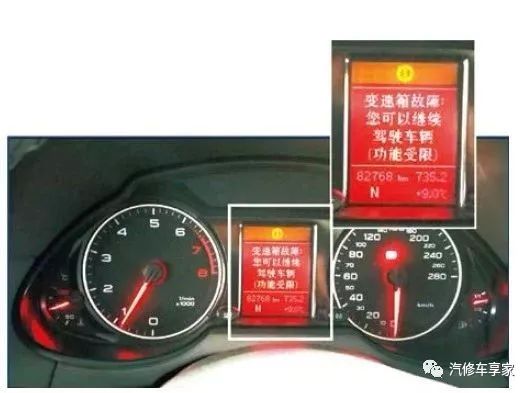

故障现象：车辆进厂，车主反映变速器有故障，行驶时感觉不平顺，且转速表指针波动大，维修人员上车查看，变速器故障指示灯已点亮，提示变速箱故障：功能受限（如图1所示） 。
图1 故障信息
故障诊断：读取故障码，如图2所示。
图2 故障码
查看0B5电路图（如图3所示），初步分析认为机电模块线板问题（线路）或电磁阀故障。
图3 0B5电路图

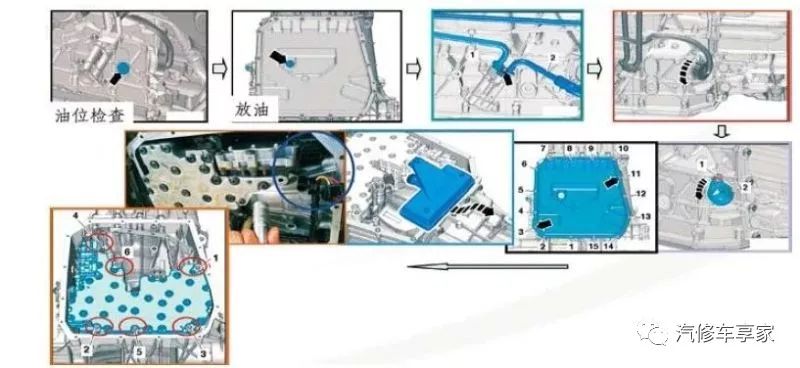

决定拆检机电模块测量，拆卸顺序：着车－挡位置于空挡－熄火－油位孔螺丝－底壳放油螺丝放油－外部过滤器－控制单元插头－插头壳－油底壳－滤网－转速传感器导线插头－机电模块6个固定螺丝（小心机电模块滑落），如图4所示。
图4 拆检机电模块

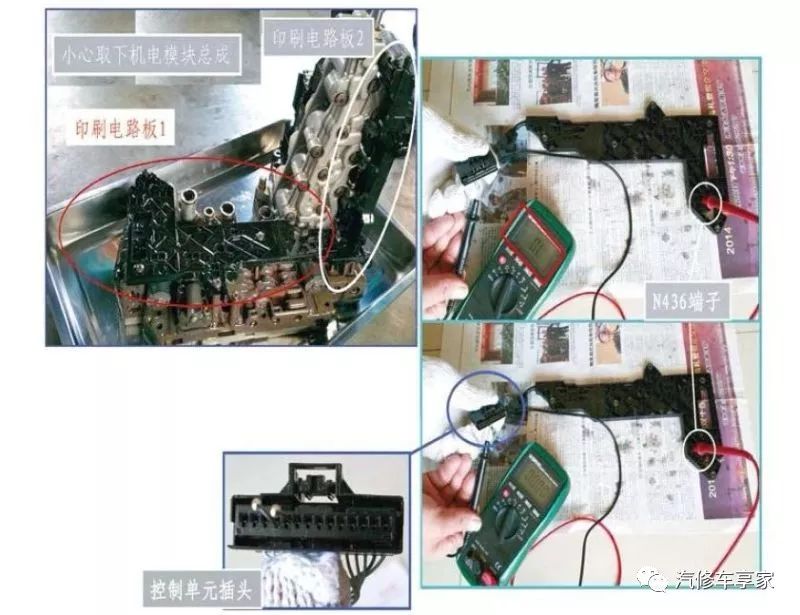

控制单元与印刷电路1的连接为14脚插头，根据elsa电路图实际测量11号、12号端子至N436电磁阀两端子，发现11号端子已断路，如图5所示。
图5 发动机断路的端子
故障排除：测量N436与N440电磁阀，阻值同为5.7Ω，符合要求，更换印刷电路板1（一套编码：0B5 398 009D含印刷电路板1、2），装车验证，故障解决。
故障总结：印刷电路板1和2易引起的故障如图6和图7所示。

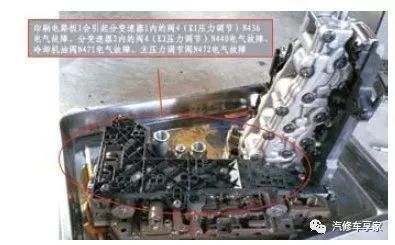

图6 印刷电路板1

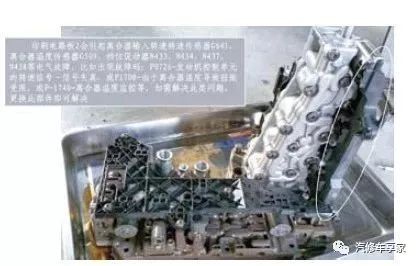

图7 印刷电路板2
