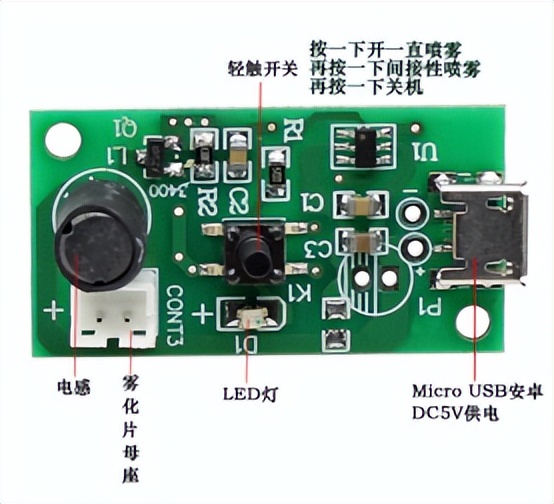

控制板功能
家用追频雾化器的工作原理基于超声波振荡技术。其主要工作步骤如下：
将药液放入药液容器中，并放入雾化室中。控制电路将电能传输到超声波振荡器中，产生高频超声波振荡，高频超声波振荡通过喷嘴作用于药液中，产生高速震动，将药液转化为微小颗粒，将生成的药物雾气推送到患者呼吸道，通过患者呼吸吸入肺部，整个过程中，控制电路可以调节超声波振荡器的频率和幅度，以控制药物雾化的效率和粒径。此外，家用追频雾化器还配备了一些传感器，用于监测设备状态，确保设备正常工作。

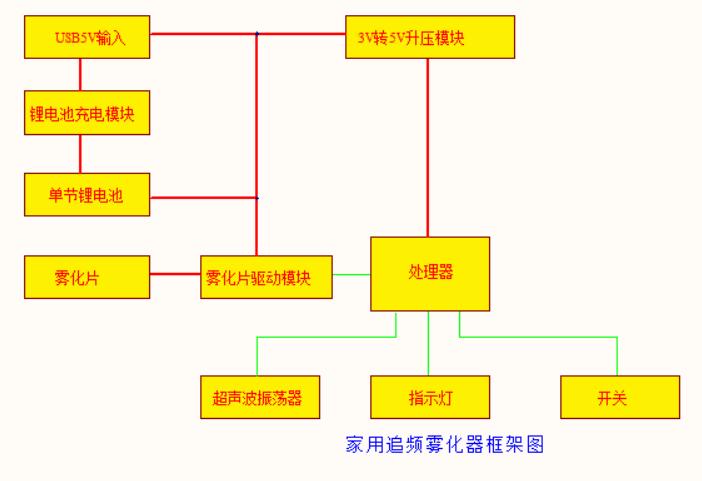

系统框架
模块及配件
|
名称及功能 |
技术参数 |
图片 |
|
TCOOP-M068-升压模块-TP8350 （将锂电池电压转化为控制板所需的电压） |
驱动能力强： Vout=3.3V, Vin=1.0V 时，Iout=100mA Vout=3.3V, Vin=3.0V 时，Iout=750mA 极低的静态电流：4uA 工作效率：高效率85%(Typ) 安装方式：2.54间距排针 尺寸：22*12.20*3mm 工作温度：-40°C ~ +85°C 贮存温度范围：-65℃~125℃ |
|
|

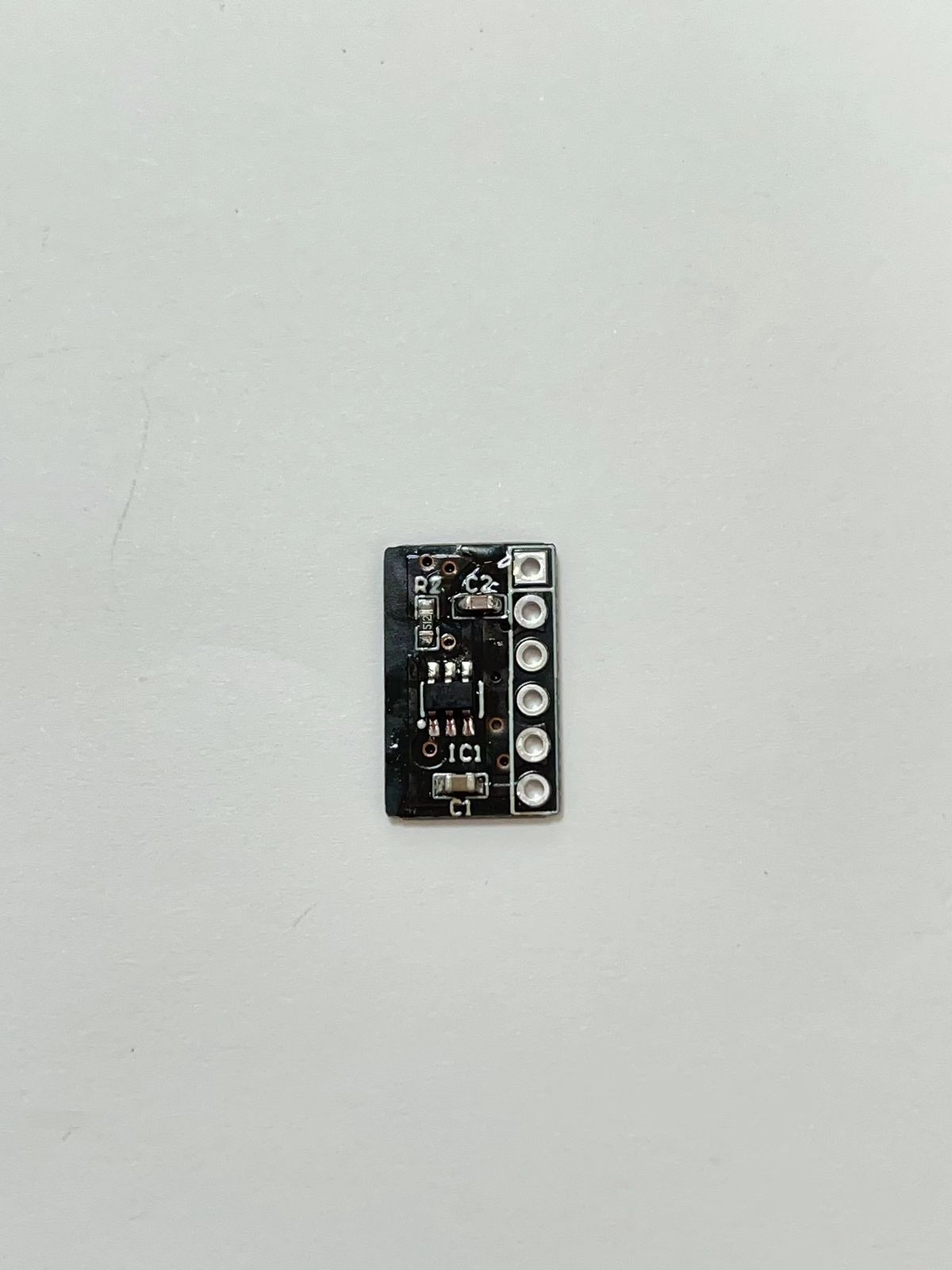

TCOOP-M074-单节锂电池充电模块-FM4057 （锂电池充电功能） |
输入电压：4.2-6.5V 输出电压：4.2V±1% 充电电流：0.6A 工作效率：>=90% 保护：防反灌保护，输出过压（4.36V）、过流、短路保护，输入欠压（4.2V） 过压（6.5V-28V）保护，过温保护 安装方式：2.54*6P排针 开关频率：550KHz 尺寸：16*10*3(mm) 工作环境温度范围：-40℃~ 85℃ 贮存温度范围：-65℃~150℃ |
|
|

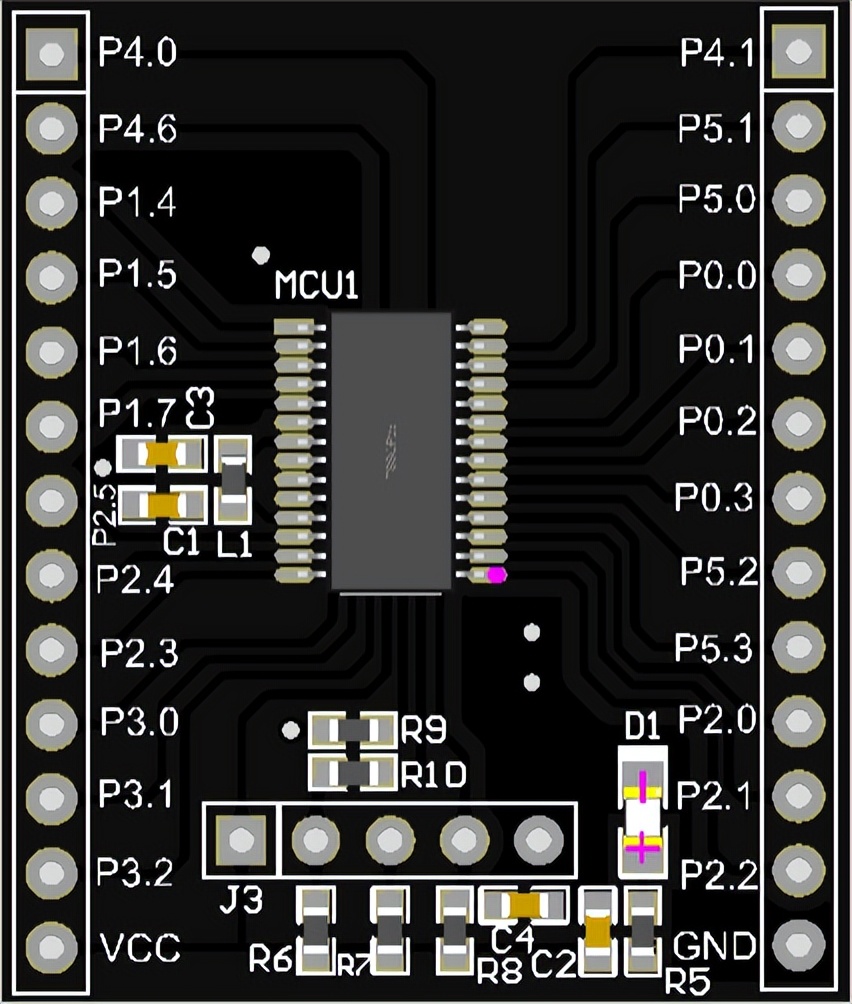

TCOOP-M015-处理器-N79E715AT28 （作为补水仪的控制中心，控制喷雾的时间、间隔、强度等，显示补水仪的状态和用户操作等。 ） |
内核：51（4T）CMOS微控制器 工作电压范围：2.4~5.5V 工作频率：高速内部RC振荡器22.1184 MHz 工作温度： - 40 ℃ 至 + 105 ℃； I/O口：最多25个I/O引脚，具有四个优先级的14个中断源 内存FLASH: 16 KB；模数转换器(ADC):提供 8 模拟通道；计时器/计数器：两组16位定时器/计数器，一个16位定时器，具有三个通道的输入捕获脉宽调制器(PWM)；4通道10位PWM输出，带一个制动/故障输入；8个键盘中断输入（KBI）；10位A/D转换器； 串行端口：一套UART具有帧错误检测和自动地址识别功能；1组UART；一套具有主/从功能的SPI；2组SPI；一套具有主/从功能的I²C |
|
|

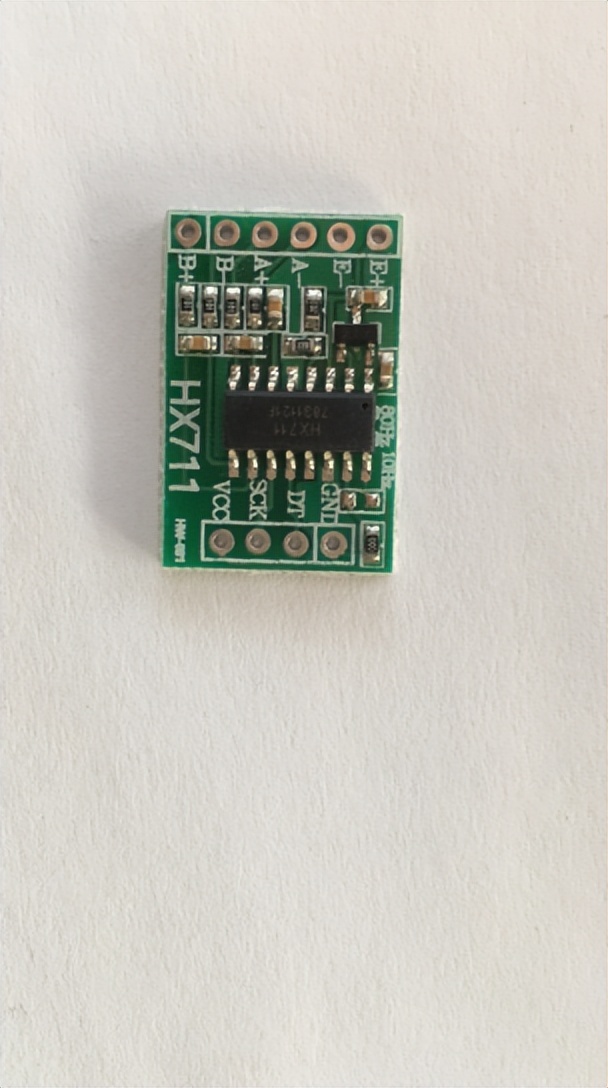

TCOOP-M010-传感器模块-称重模块-HX711 |
输入电压：DC2.8-5.2V 工作电流：<1.6mA 精度：24位AD采样 输出数据速率：80HZ 保护：短路保护 故障提示：未接传感器，传感器任意一根线断路，传感器任意两根线短路 安装方式：传感器2.54*6P排针；通讯口2.54*4P排针 尺寸：16*25*3(mm) 工作环境温度范围：-40℃~ 85℃ 贮存温度范围：-65℃~150℃ |
|
|
TCOOP-M104-雾化片驱动模块 （驱动雾化片工作） |
输入电压：3-5V 工作电流：300mA 工作频率：108KHZ 安装方式：焊线式 工作环境温度范围：-40℃~ +85℃ |
|
|
TCOOP-P017-雾化片 （用于将水高频振荡，形成微小的水滴，实现喷雾效果） |
工作电压：DC5-24V 工作频率：108KHZ 直径：16mm（含硅胶圈20mm） 雾化量：60ml每小时 |
|
