魅族充电器从UP1220开始变成了玩家们追捧的“神器”，它支持QC+MTK双协议，输出更是达到了当时罕见的24W。随后推出的UP0830、UP0830S、UP0920和UP1020外观上非常相似，他们内部有什么区别呢？下面通过拆解来窥探一番。

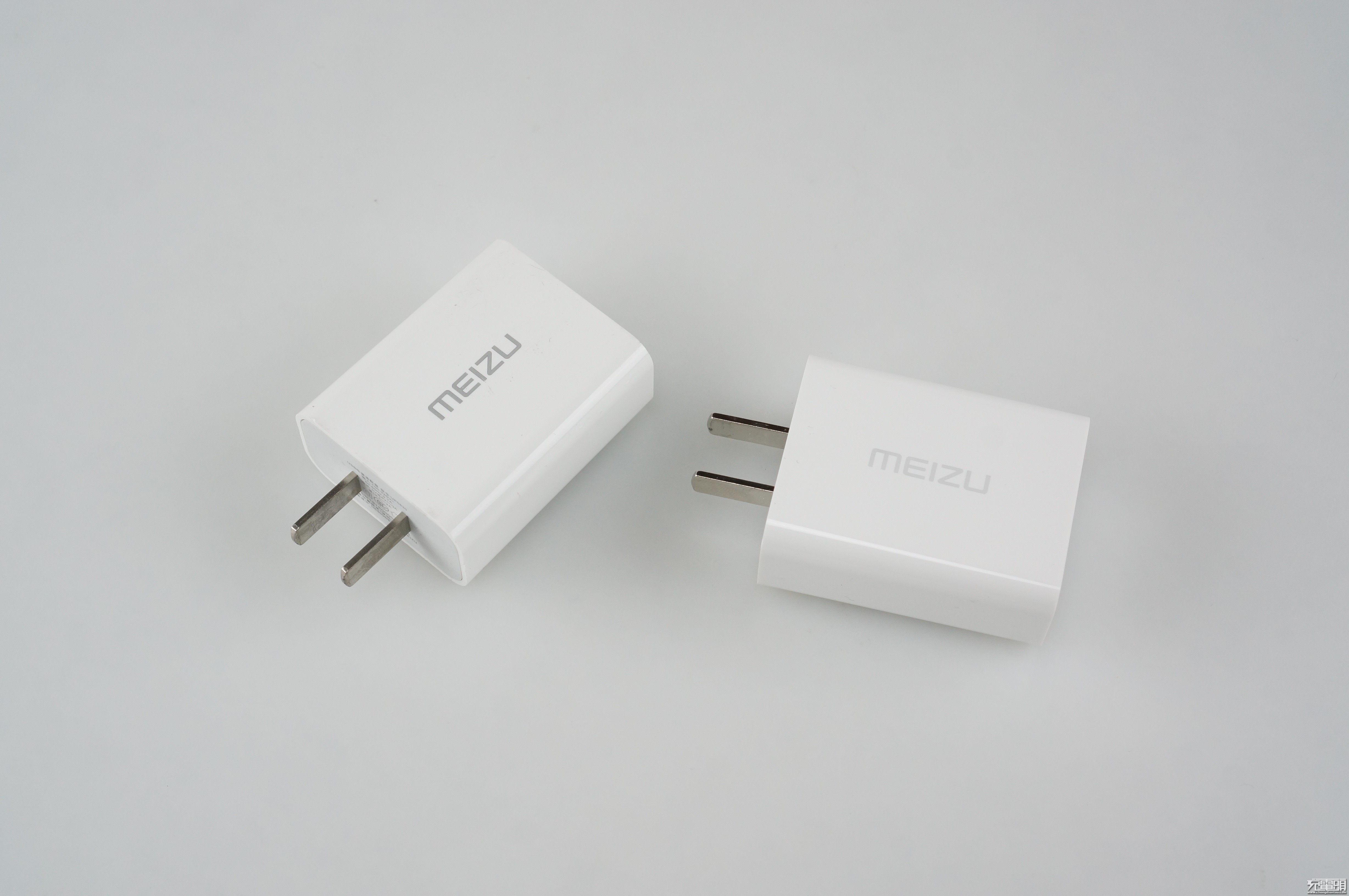

左UP0830，右UP1020。
UP1020三围尺寸如下，宽：42.5mm * 高52.4mm * 厚22.3mm，重量52g，与UP0830数据基本一致。
UP0920
左两款UP0830，右0830S，可以看到0830S略高一些。

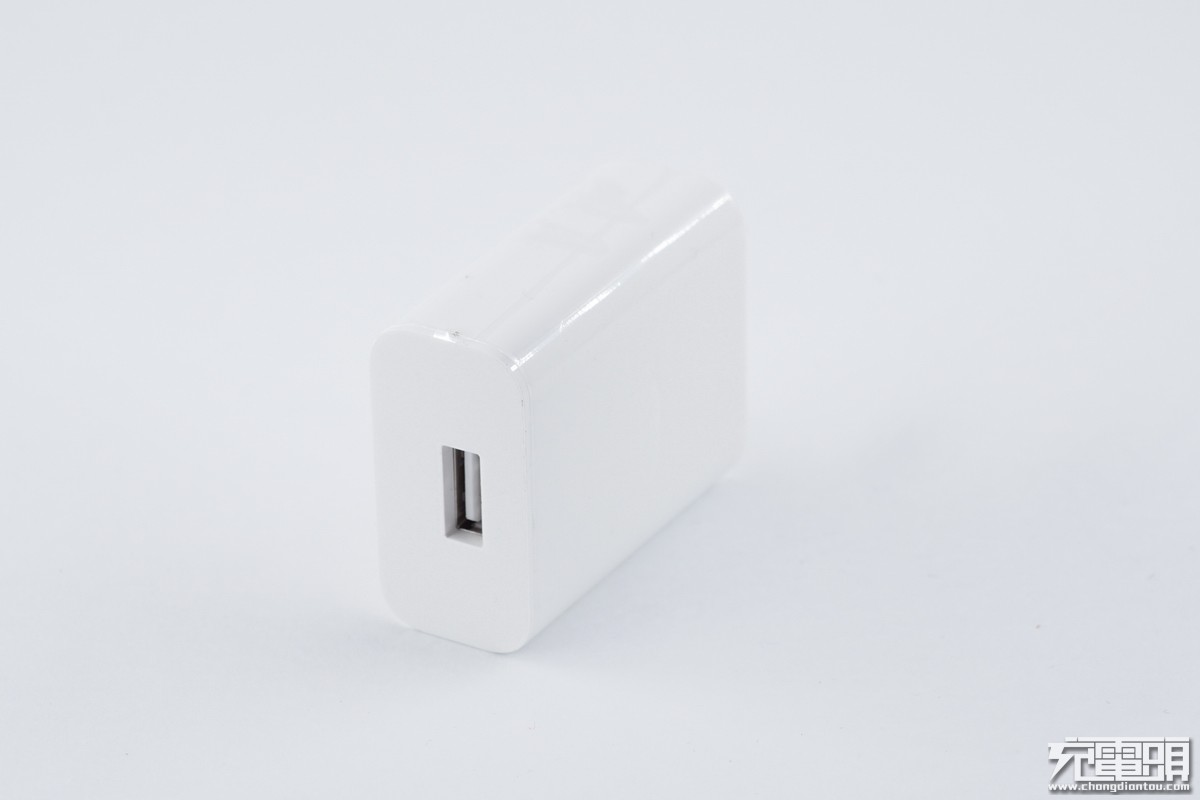

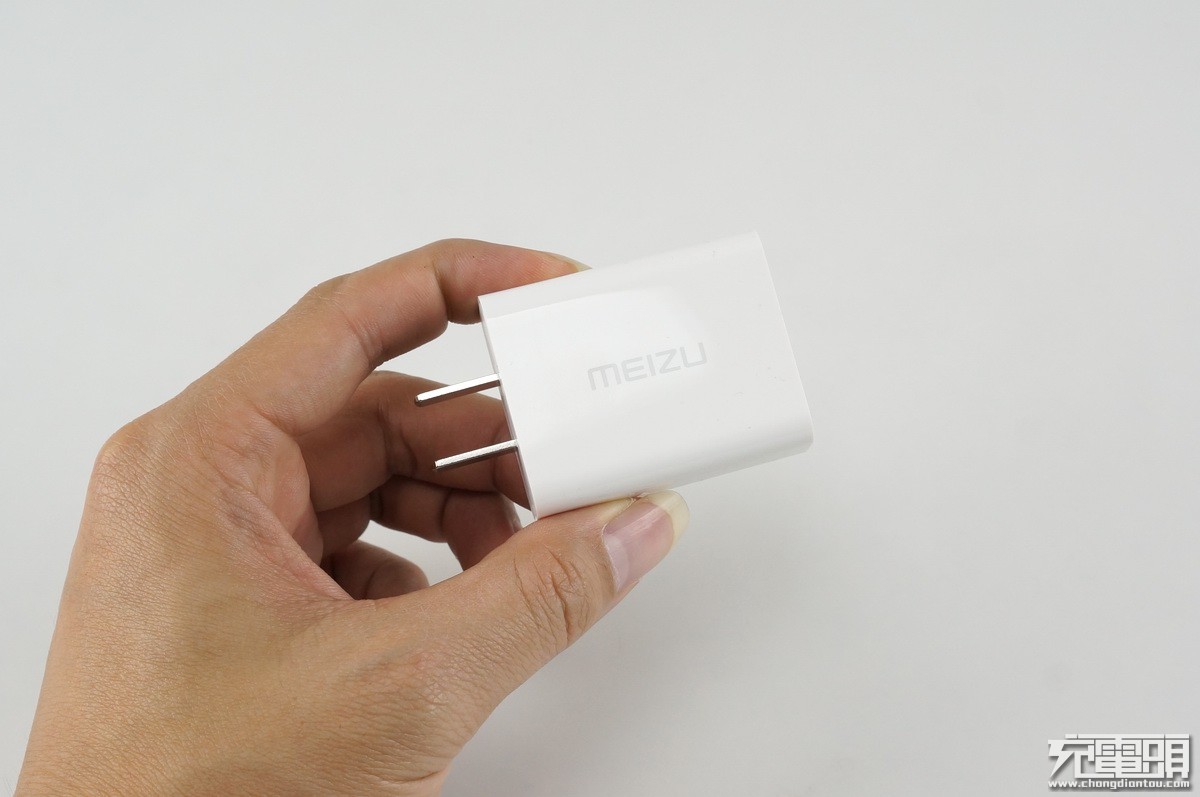

UP0830充电器的背面，洁白无瑕。充电器表面钢琴漆处理，手感光滑。
首先是UP1020拆解：

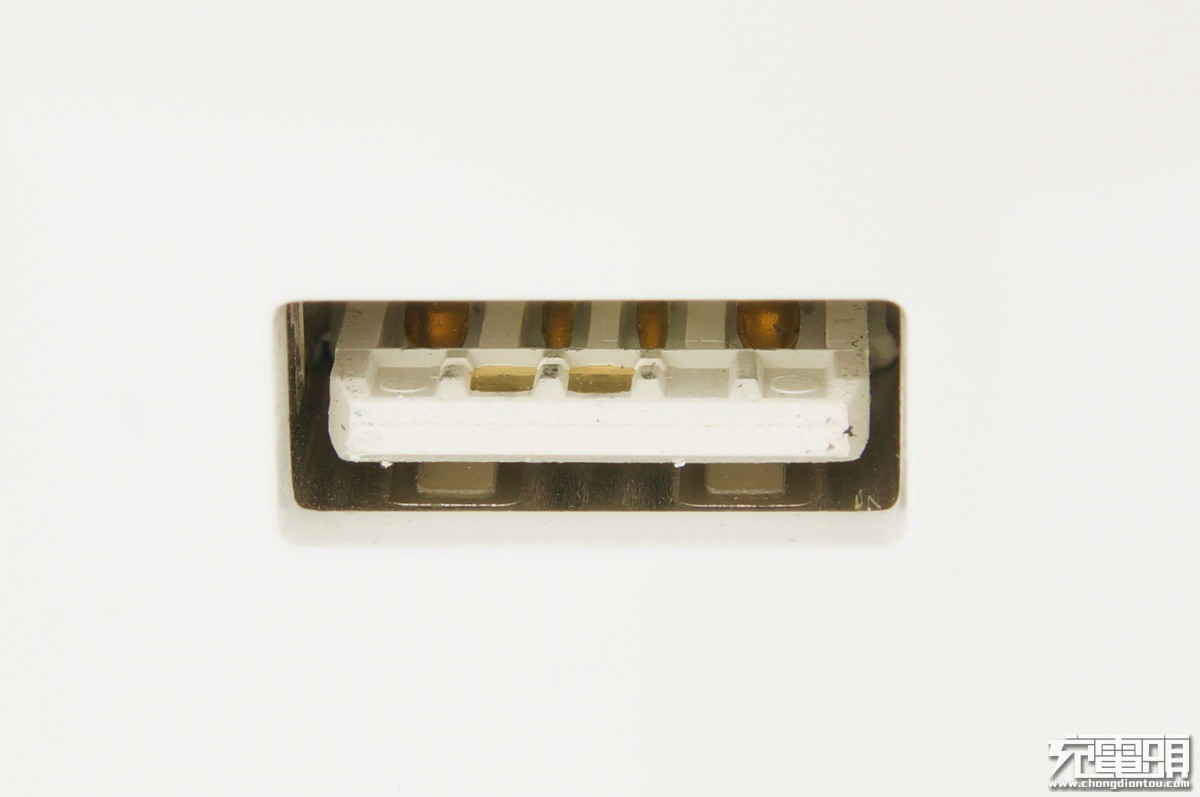

UP1020仍然使用USB-A输出口，但仔细观看发现，魅族UP1020采用了定制的USB插座，在常规的4舌片前面还有2个触点，有点类似OPPO那种低压大电流特殊母座，魅族是高压直充OPPO是低压直充。
产品铭牌参数如下，型号：UP1020、输入：100-240V~50-60Hz 0.7A、输出：5V或10V2A、制造商：深圳赛尔康。

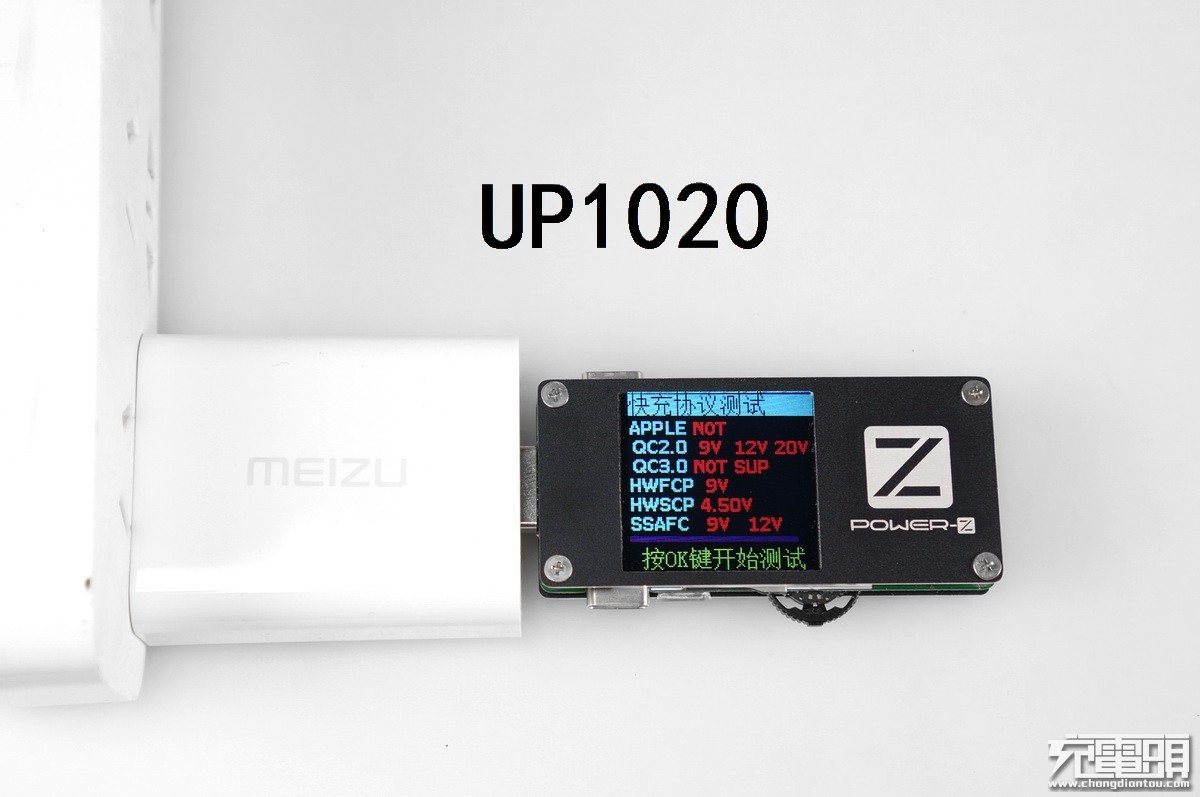

接下来轮到本场主角UP1020，POWER-Z FL001super 协议轮询发现UP1020对目前市面上常见的快充协议完全不感冒，全都不支持。
UP1020对自家M10移动电源充电，无法触发MTK快充，只能走5V DCP模式，结论是UP1020不再支持高通QC、不再支持联发科MTKPE，不对其他厂家协议进行支持，只支持自家特殊针脚线材的 Super mCharge。
超声波合盖非常牢固，不能无损拆除，PCB插脚件俯视图。

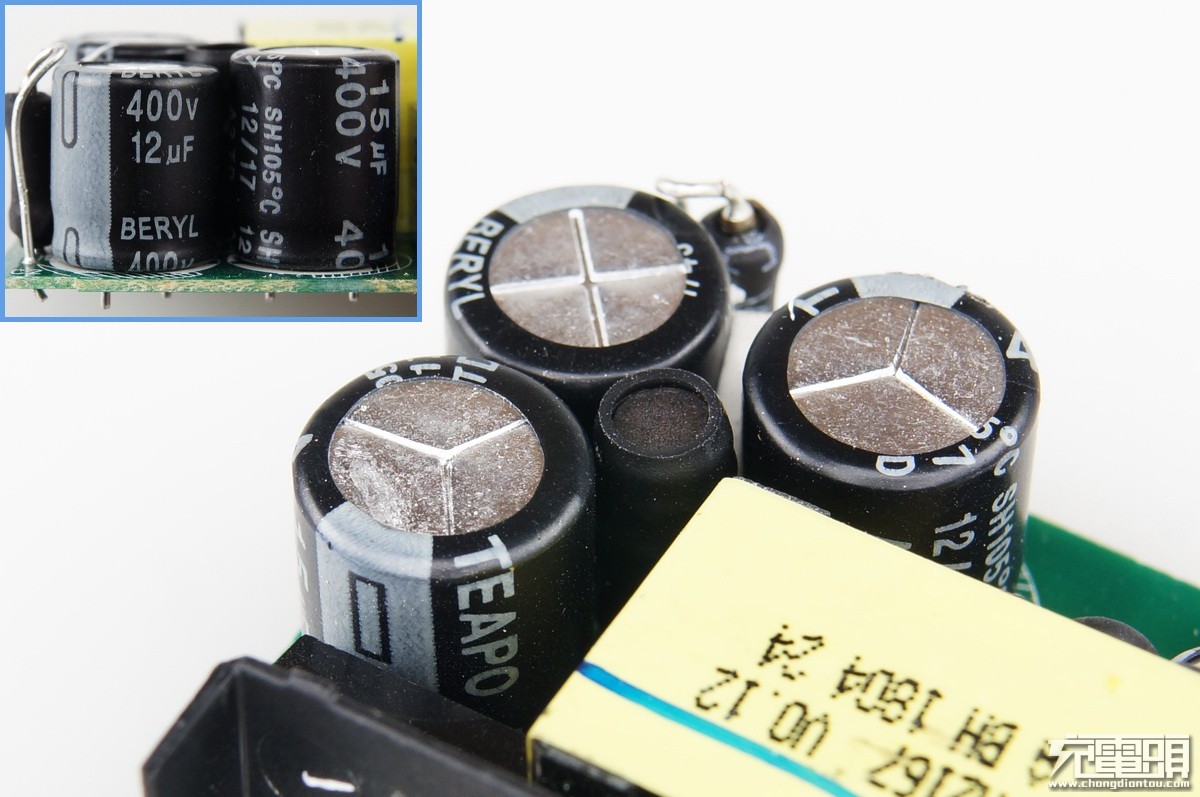

输入滤波部分，TEAPO 400V15μF *2 + BERYL 400V12μF *1，足够提供20W输出。
拆解时不小心刮烂了保险丝，NTC热敏电阻可以降低上电时的冲击电流，延长使用寿命。

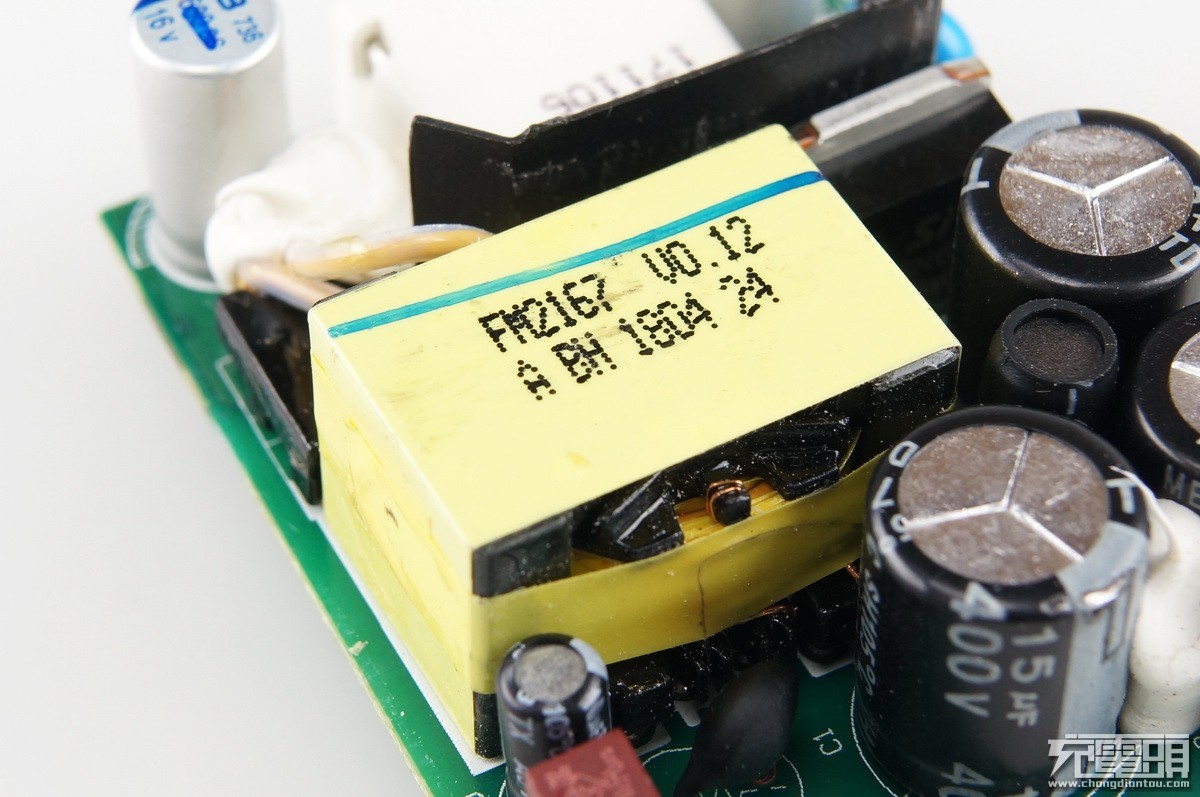

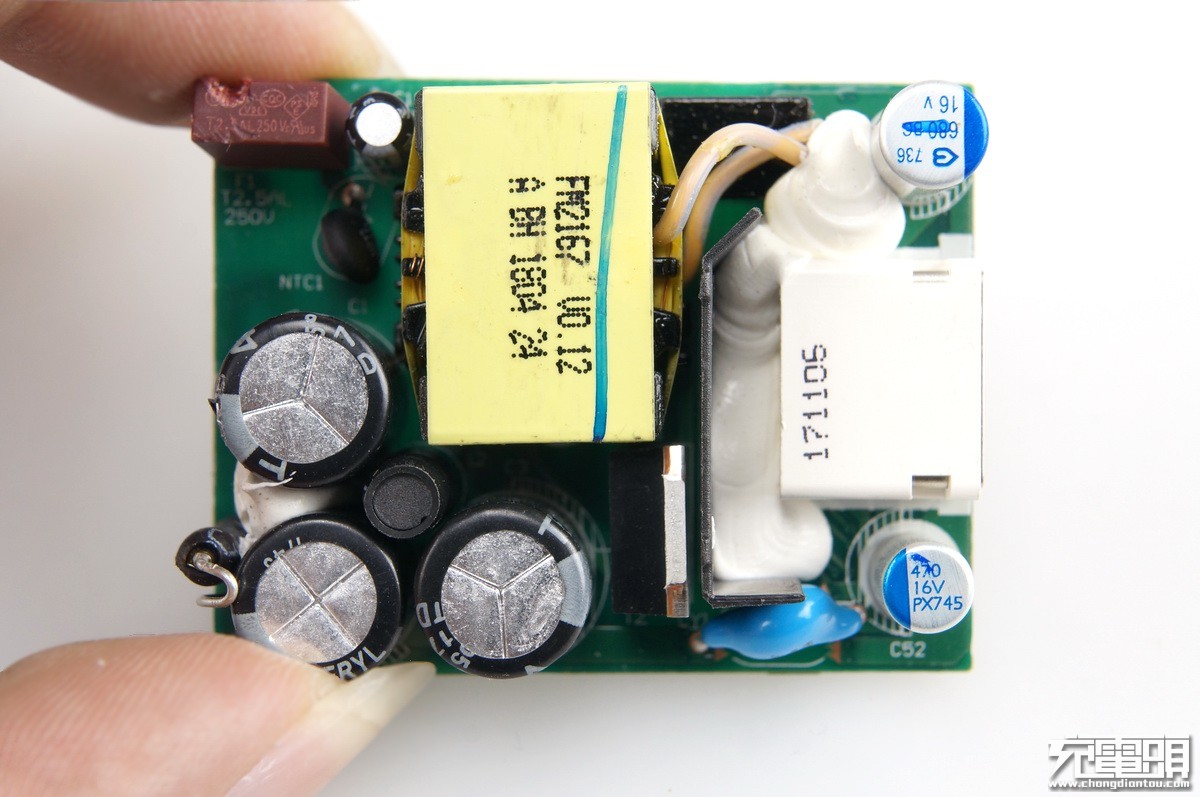

变压器喷码：FM2167 V0.12 A BH 1804 24。

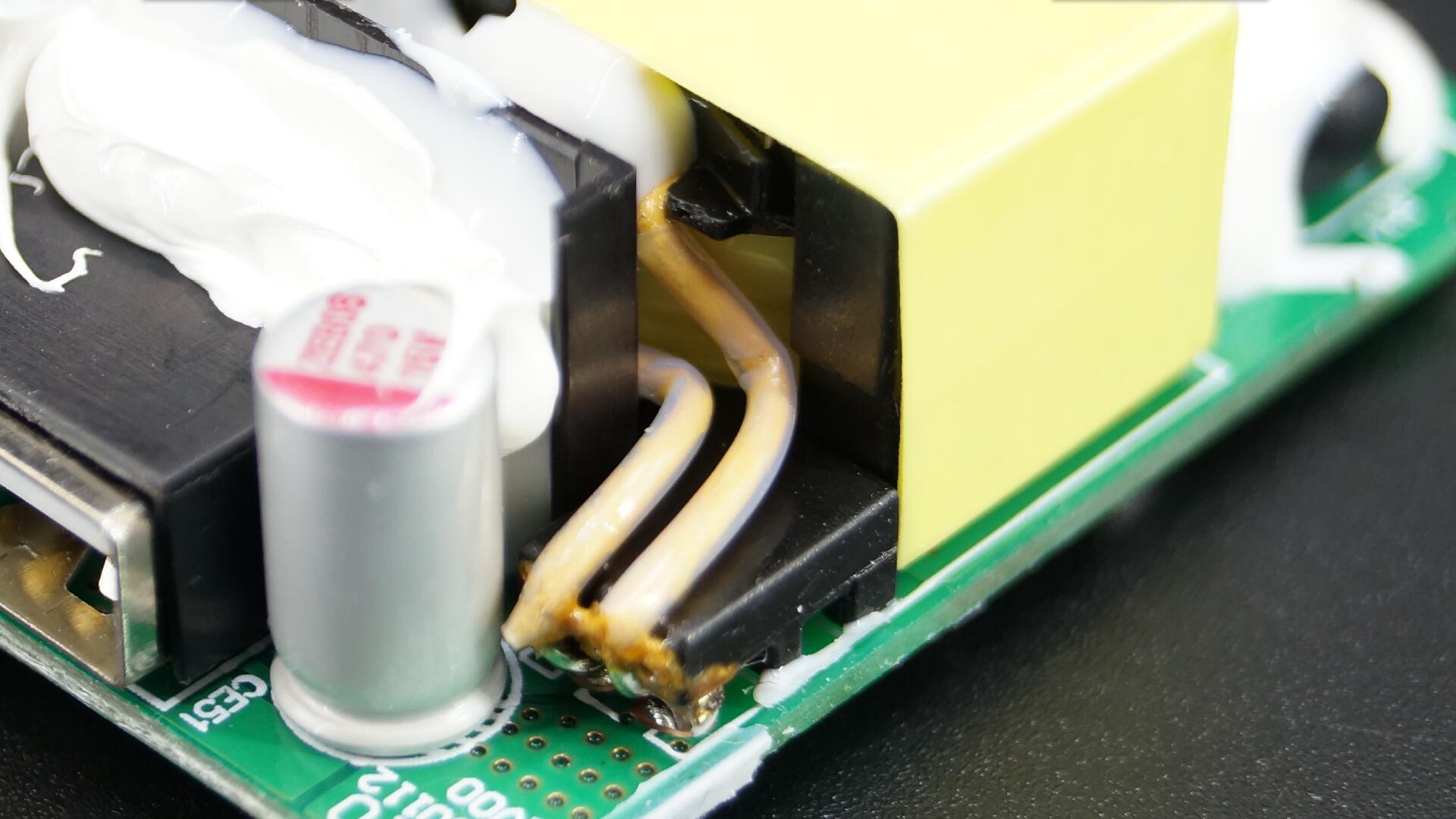

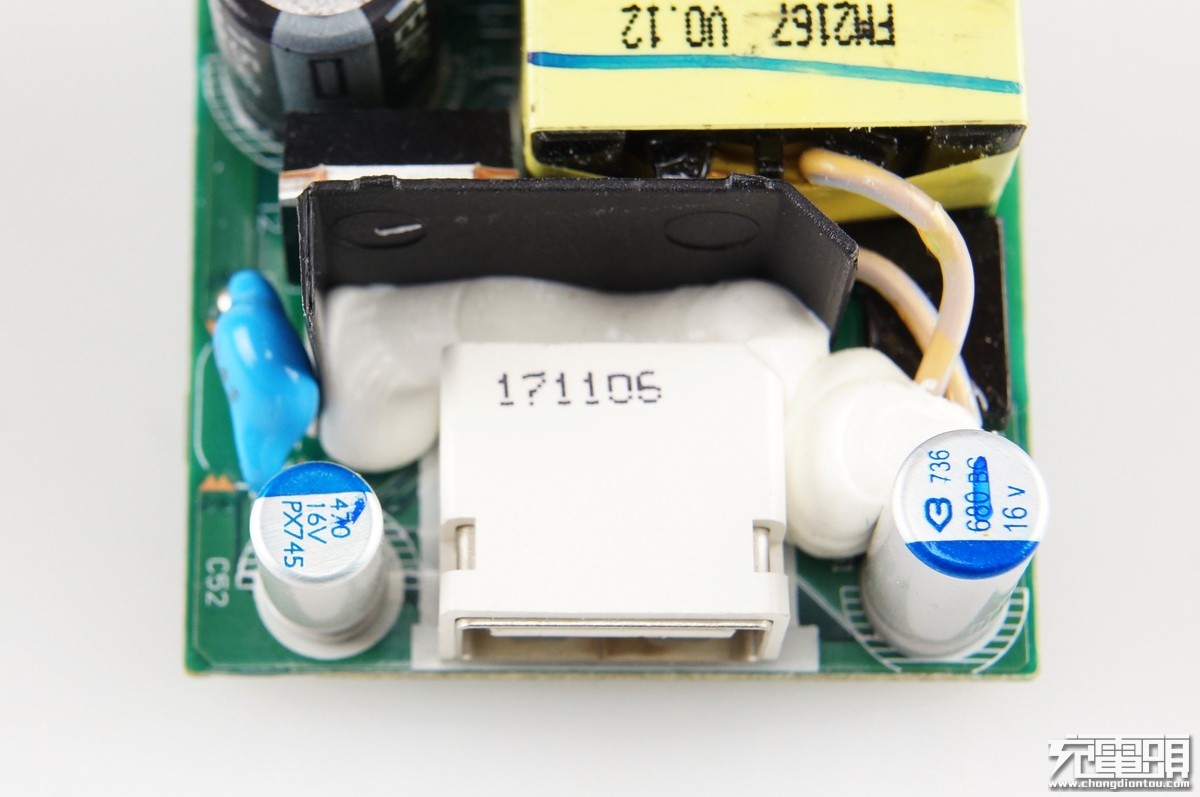

蓝色跨接的是Y电容，黑色高低压隔离片上灌胶固定，输出使用了绿宝石16V680μF + 16V470μF固态电容滤波，特殊USB母座有塑胶壳体固定隔离保护。
Si深爱 SIF8N65 MOS管，耐压650V最大电流8A。

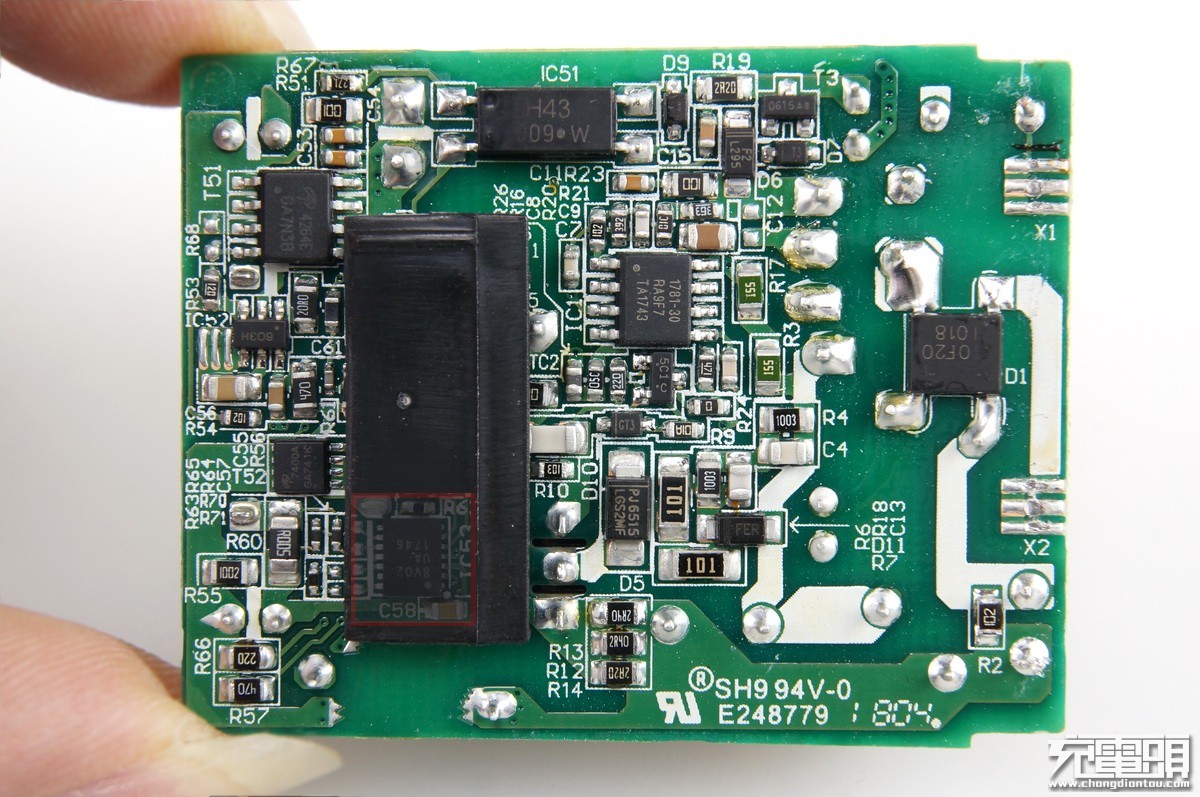

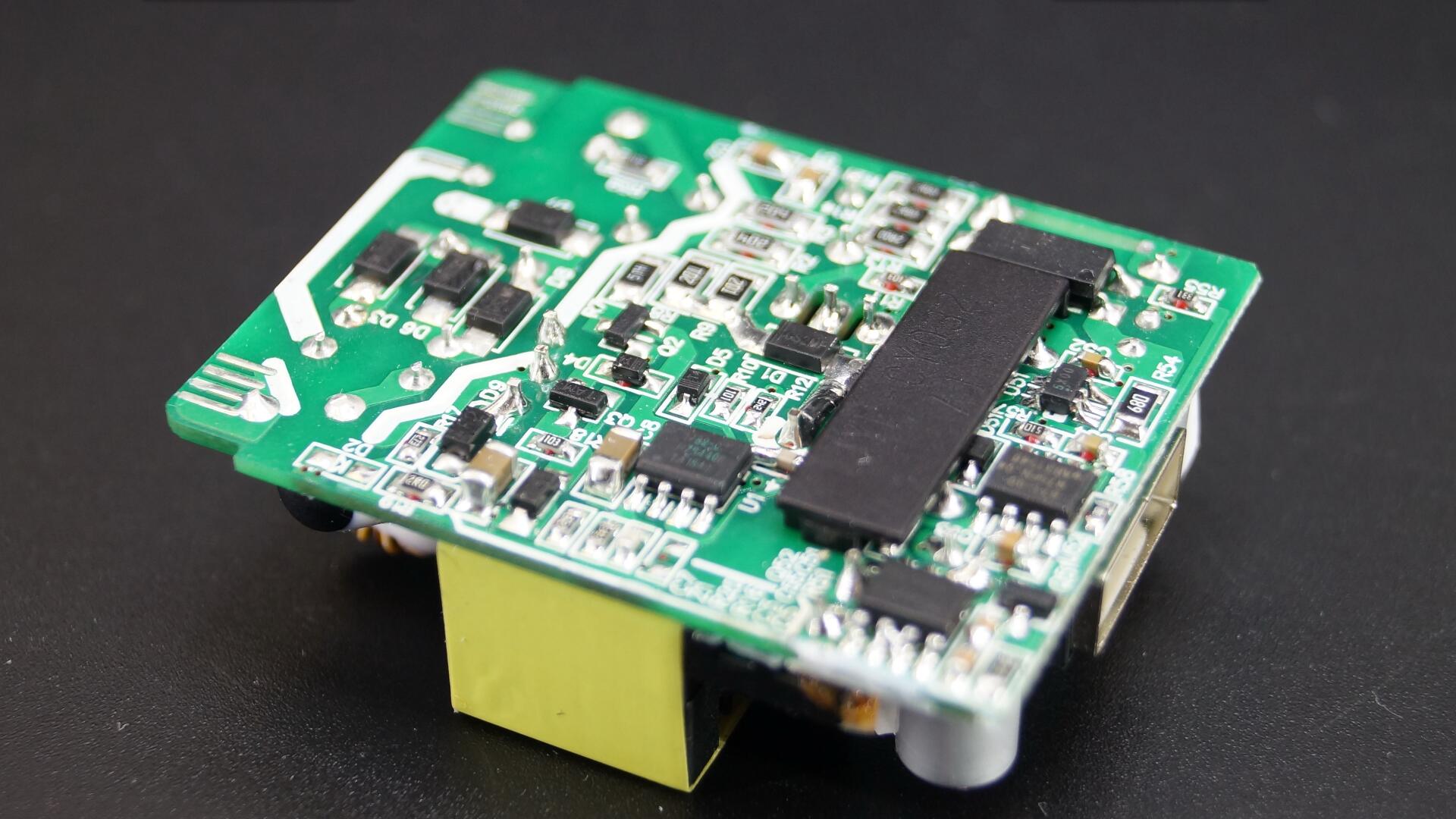

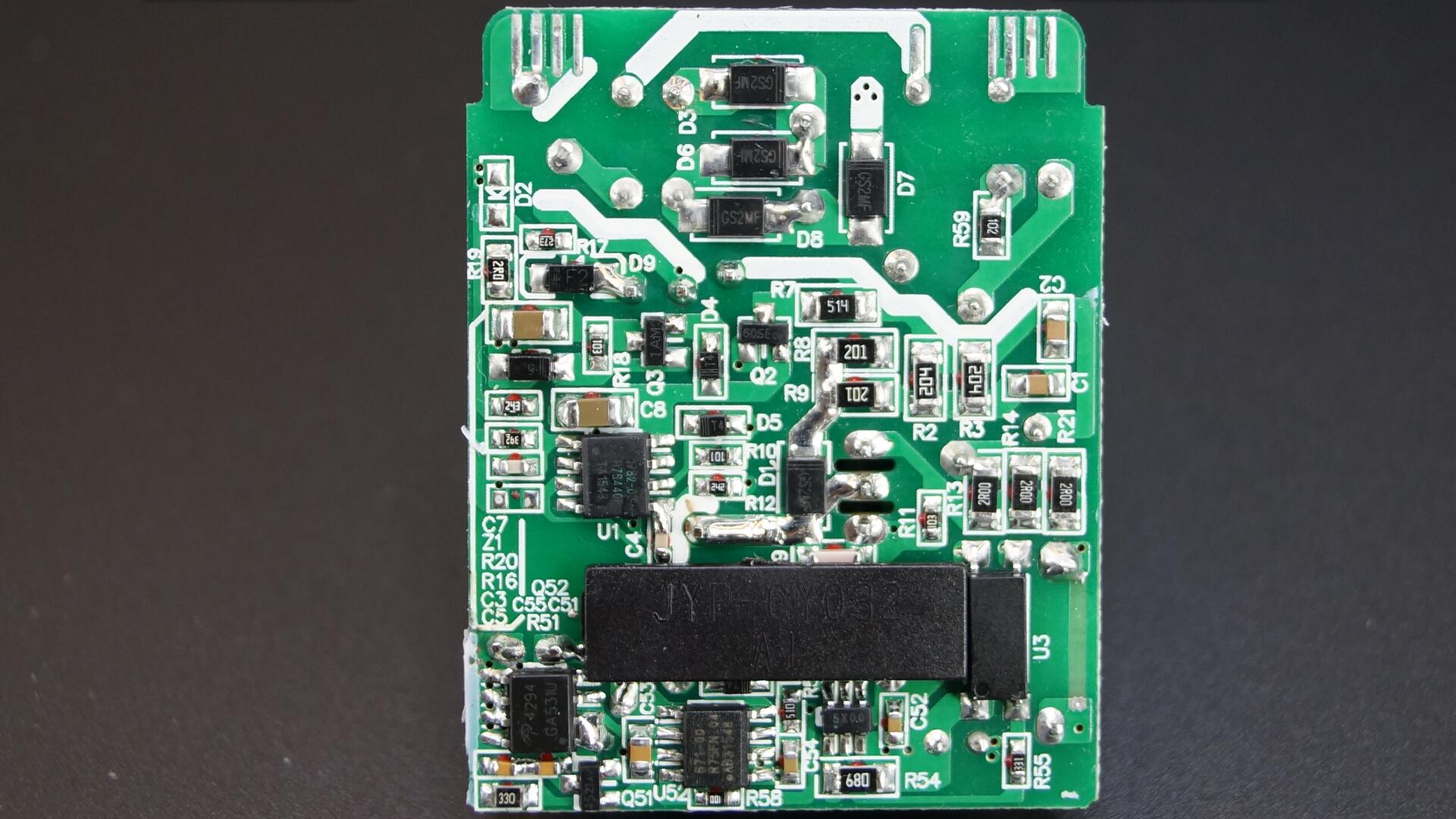

PCB贴片件俯视图，隔离胶版遮住了一个IC，小编透明化PS处理让大家更方便观看。

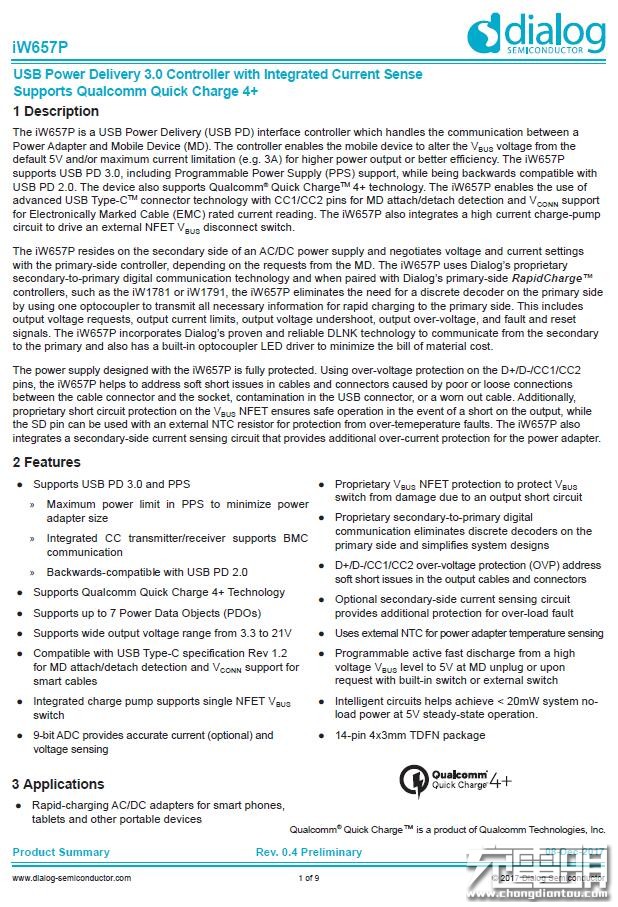

iw657p Dialog新近推出的QC4+协议芯片，支持PD3.0并且集成电流检测。其内部集成电荷泵，可以驱动低内阻的NMOS作为VBUS开关，降低成本。

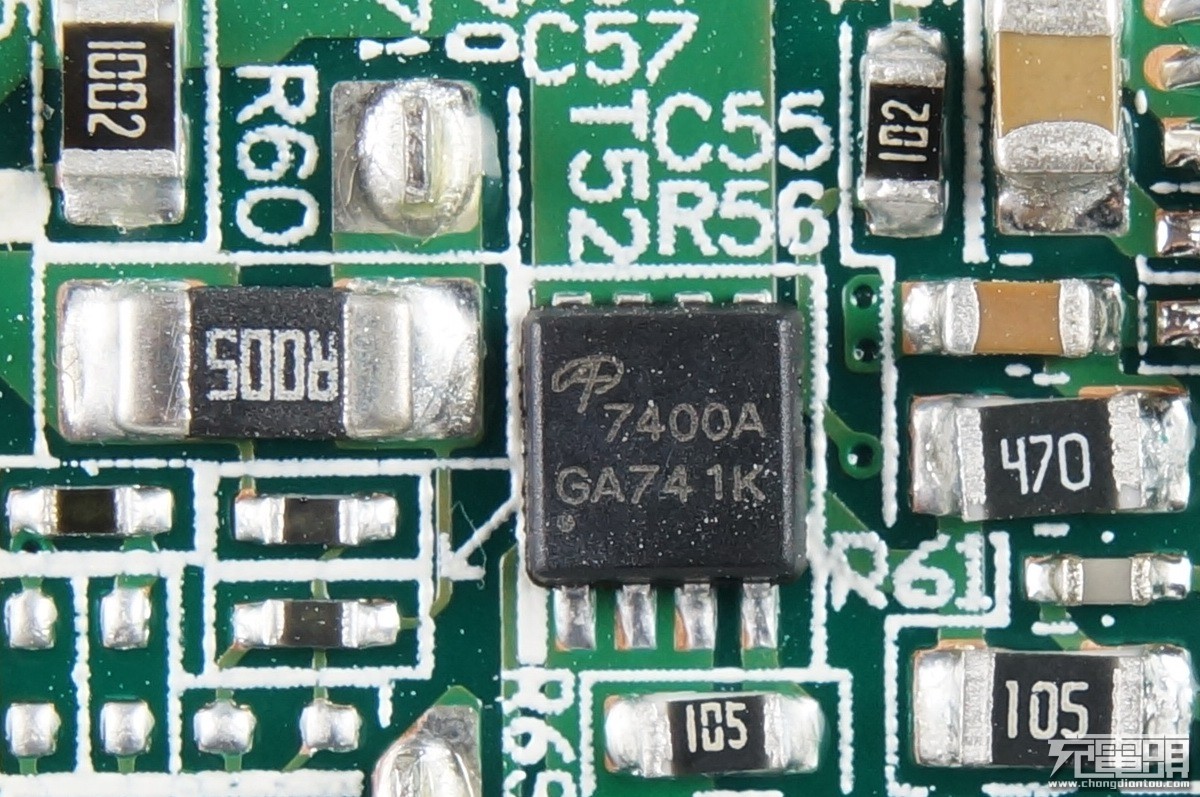

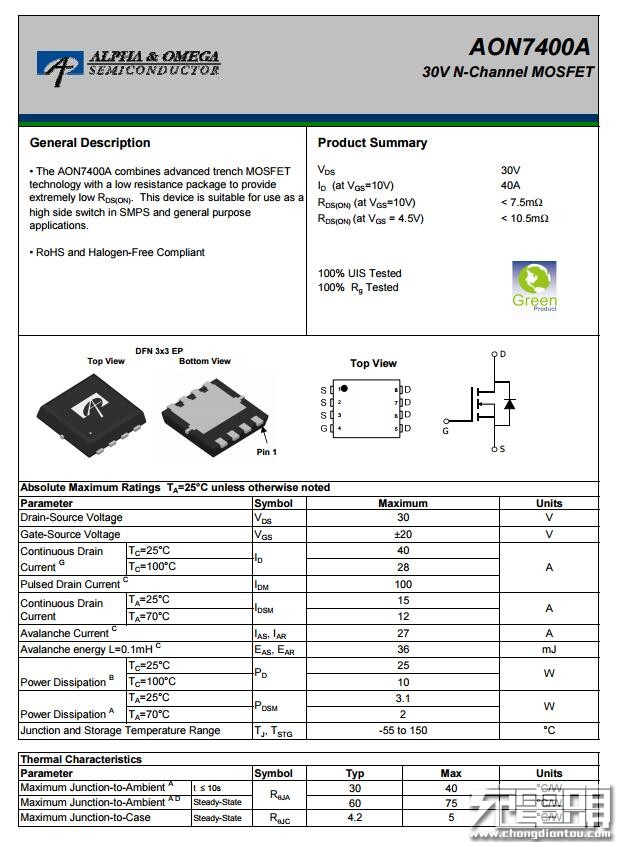

AO 7400A 关闭输出用的MOS。左侧R005合金取样电阻检测输出电流。

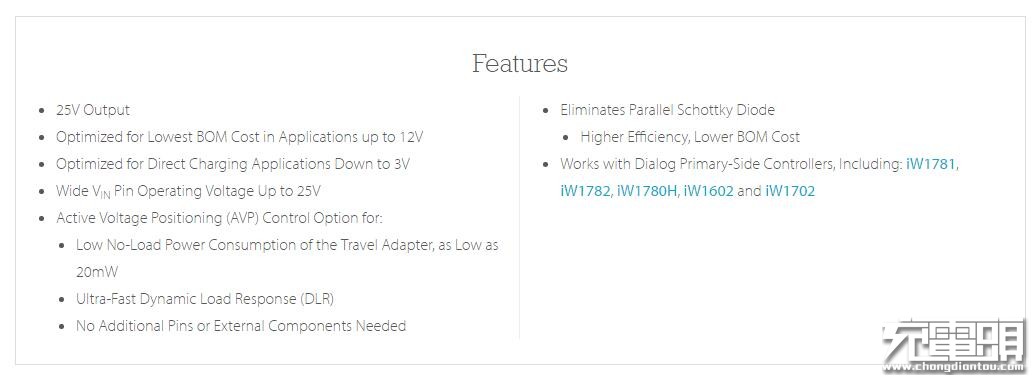

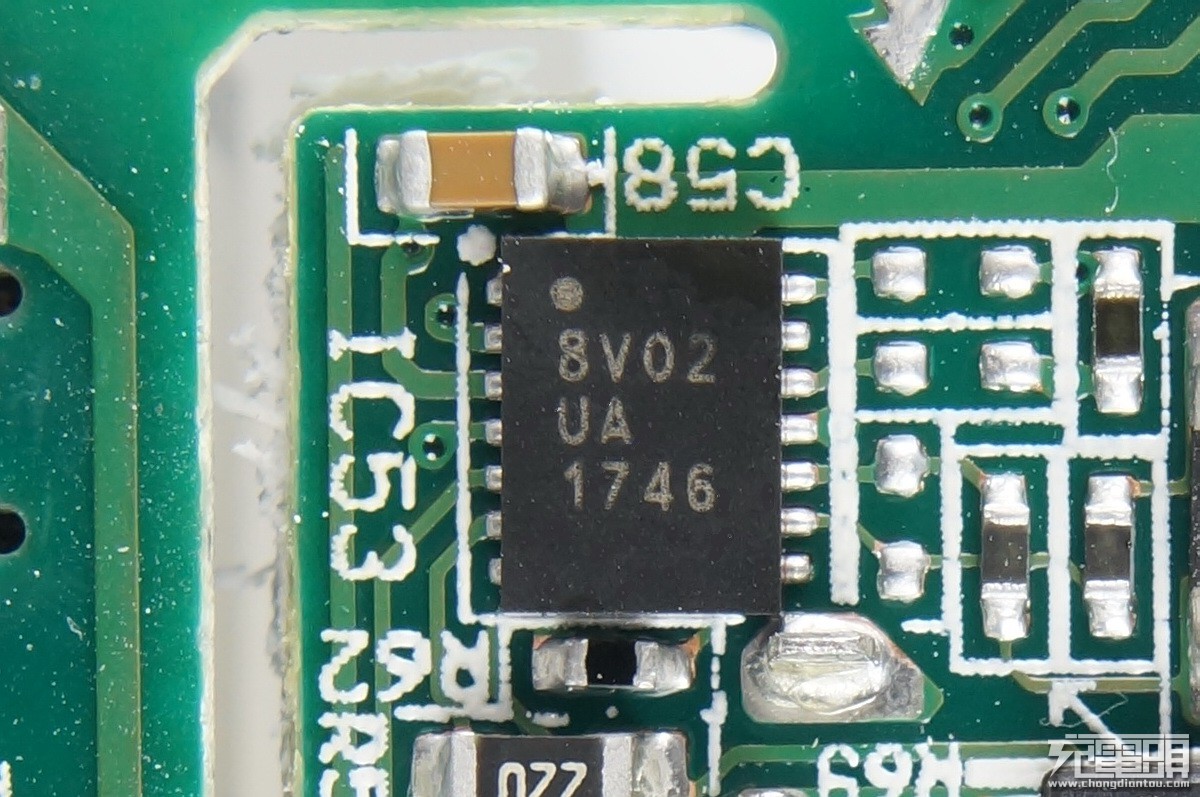

iw676，同步整流控制器。

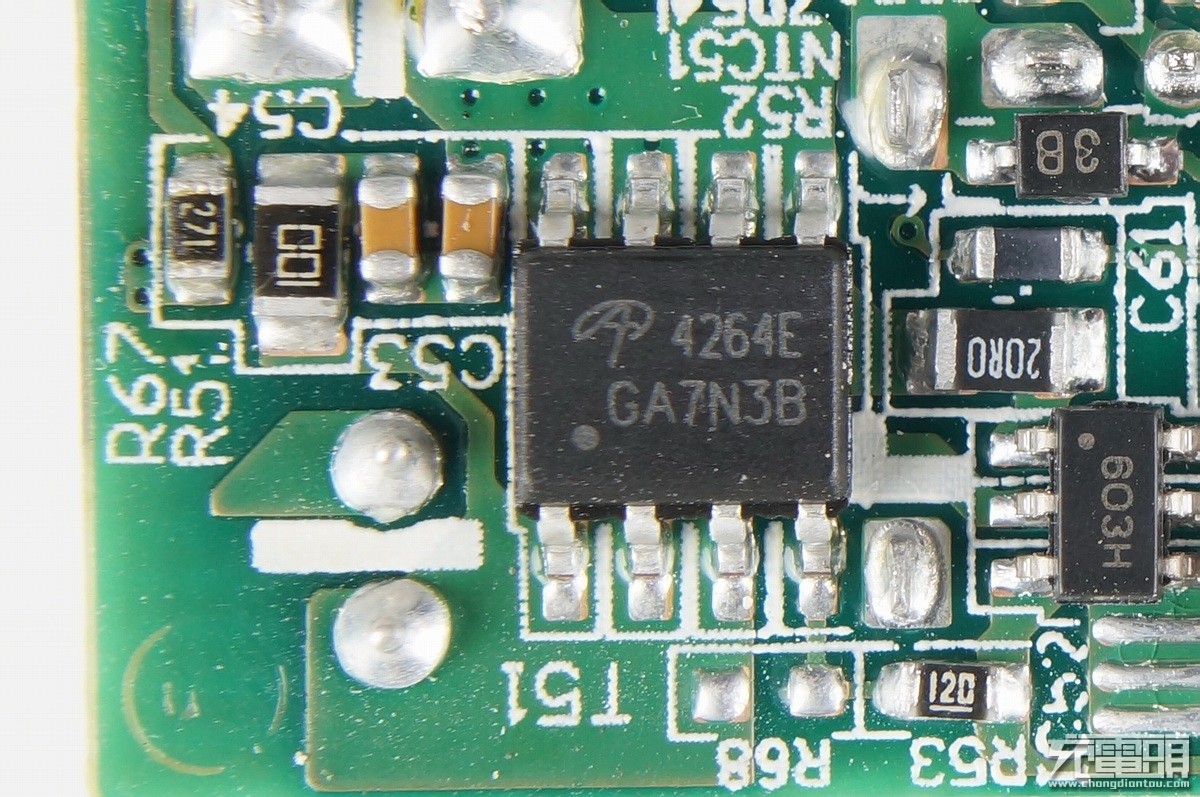

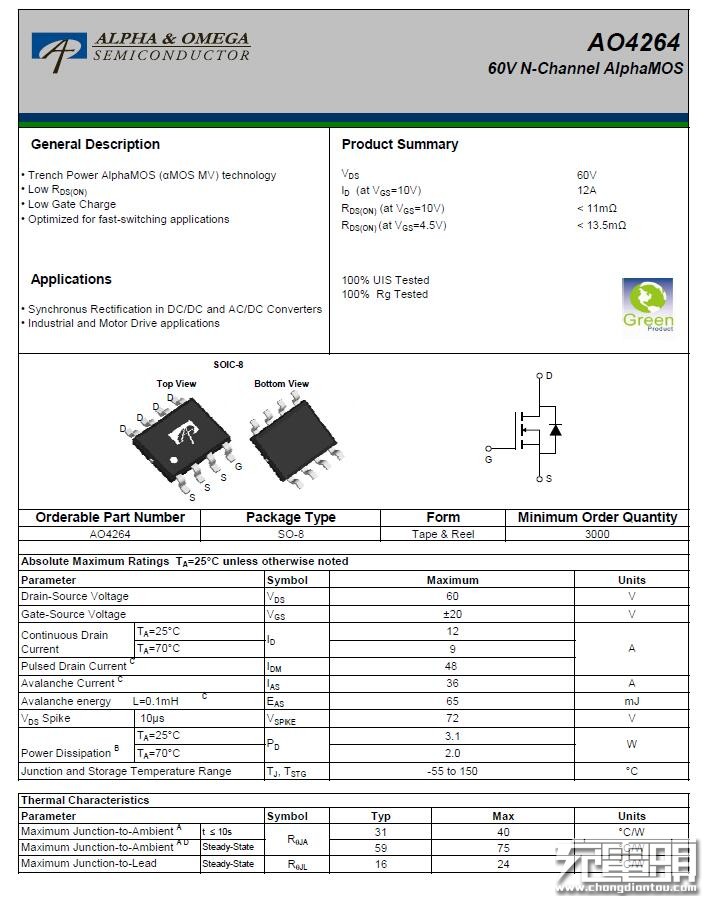

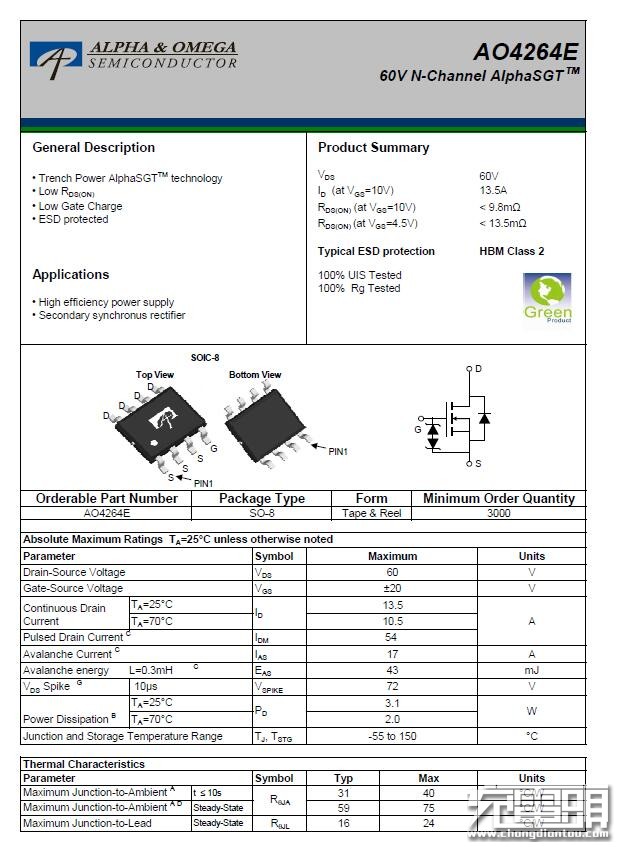

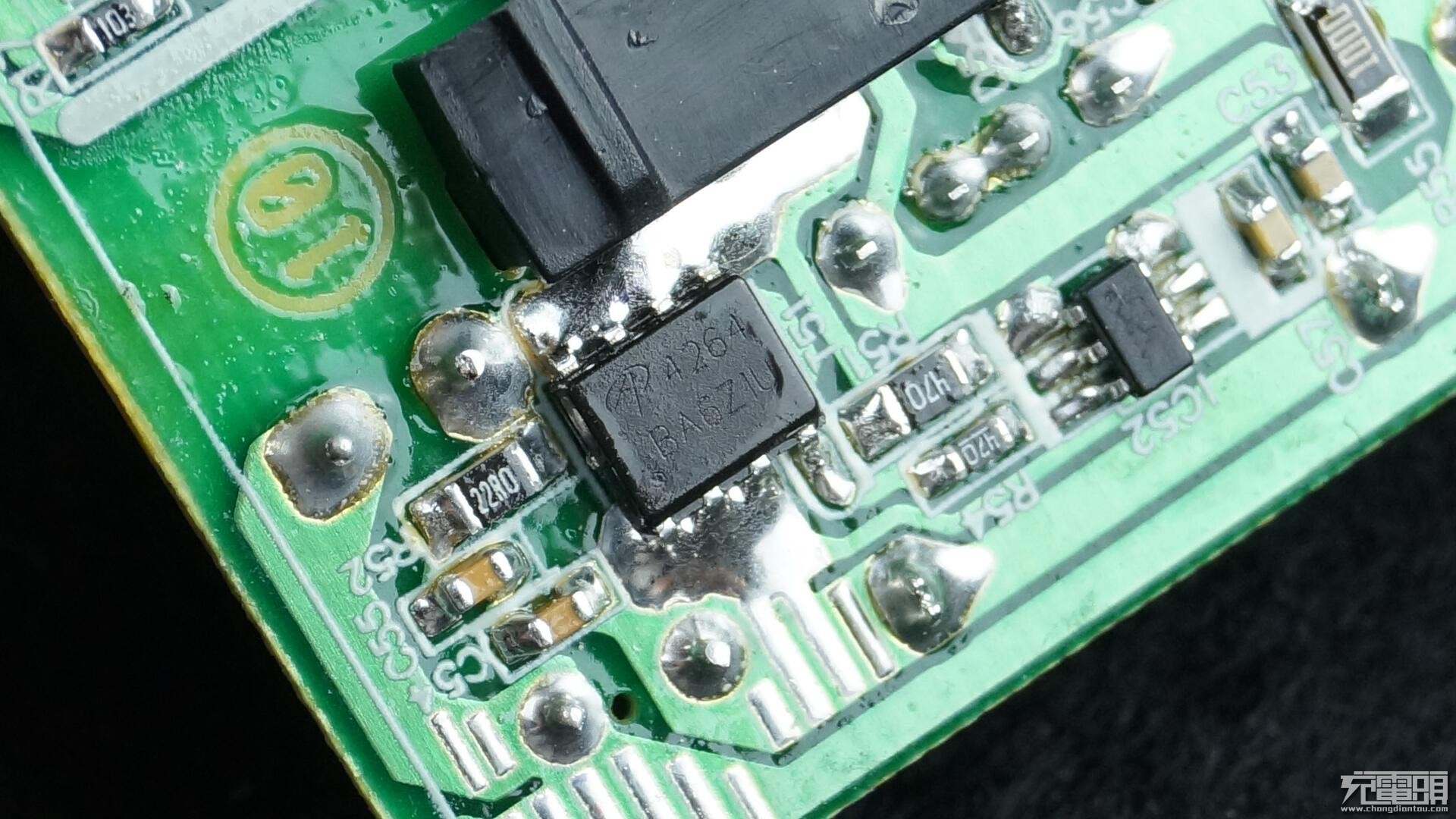

AO 4264E，同步整流MOS，60V耐压的管子。

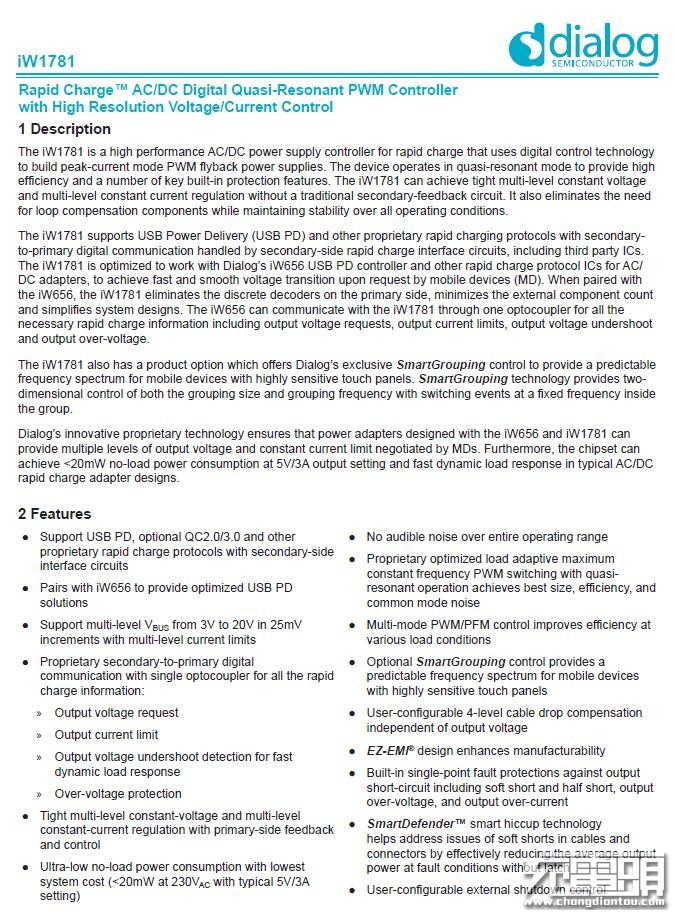

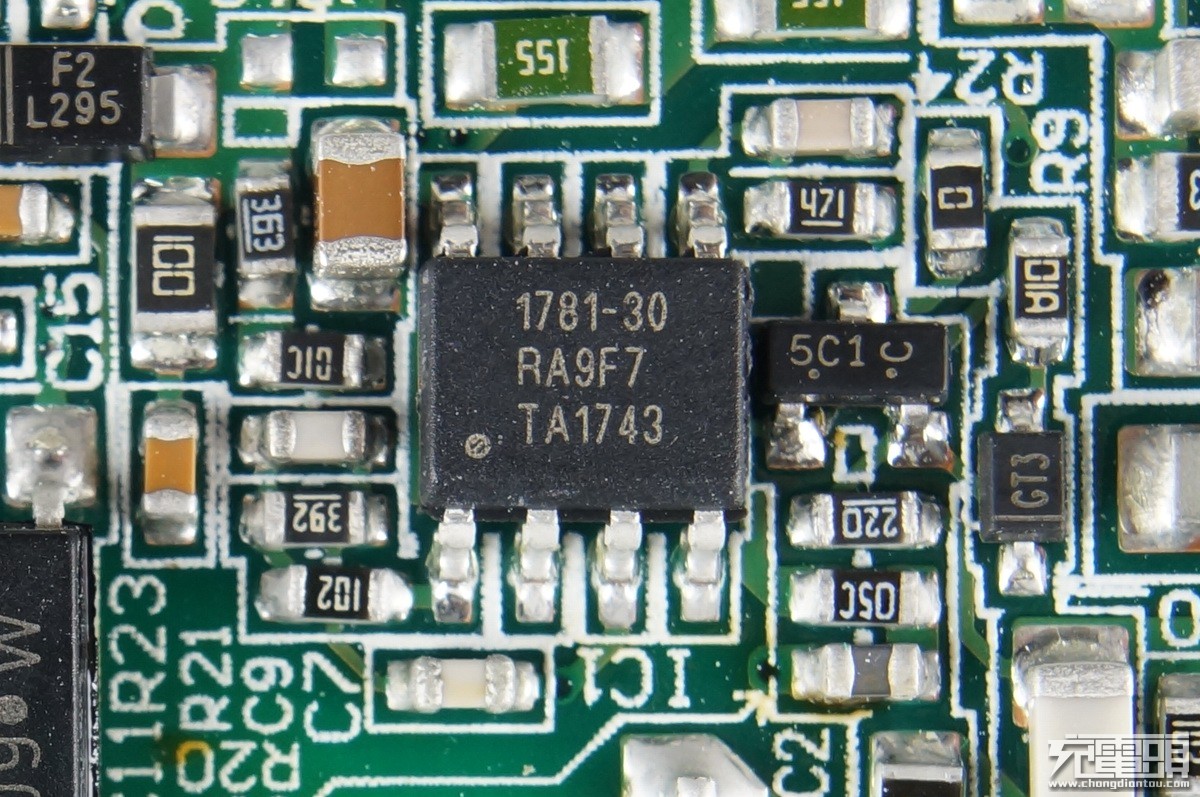

iw1781 具有高分辨率电压/电流控制的准谐振PWM控制器，

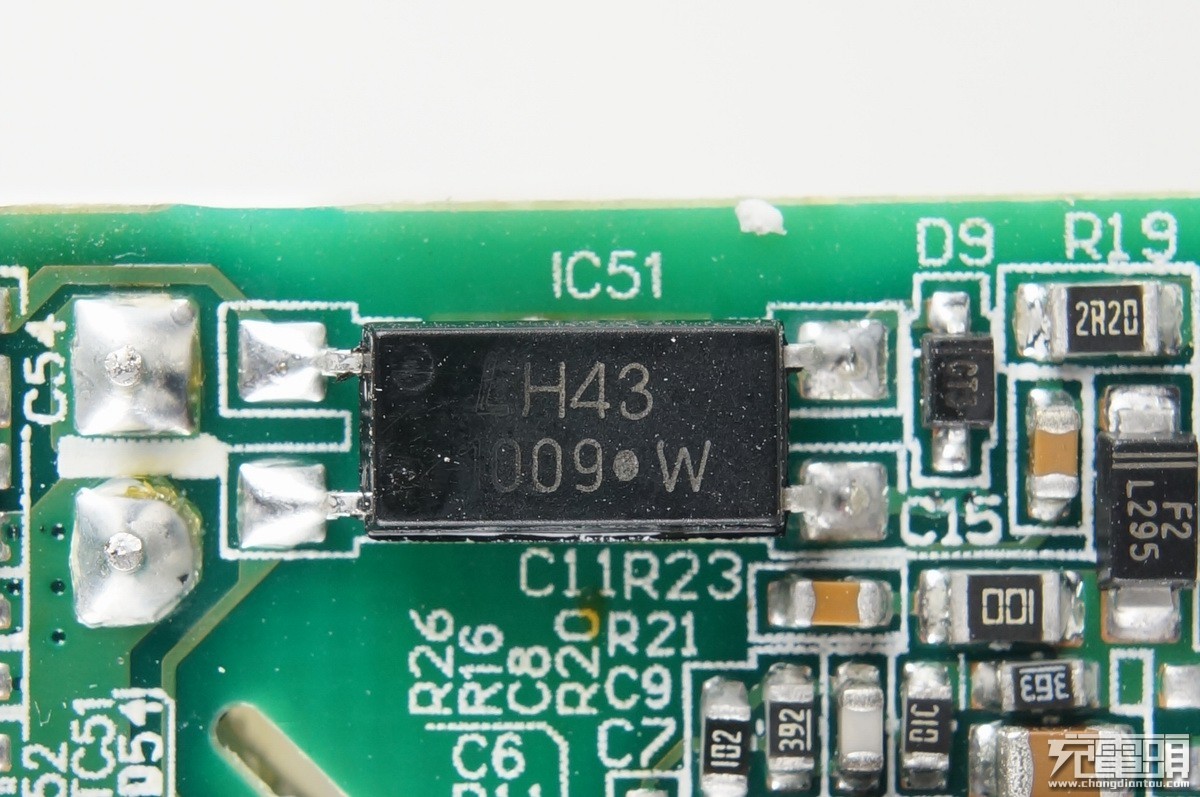

光耦，iw657与iw1781通信的桥梁。

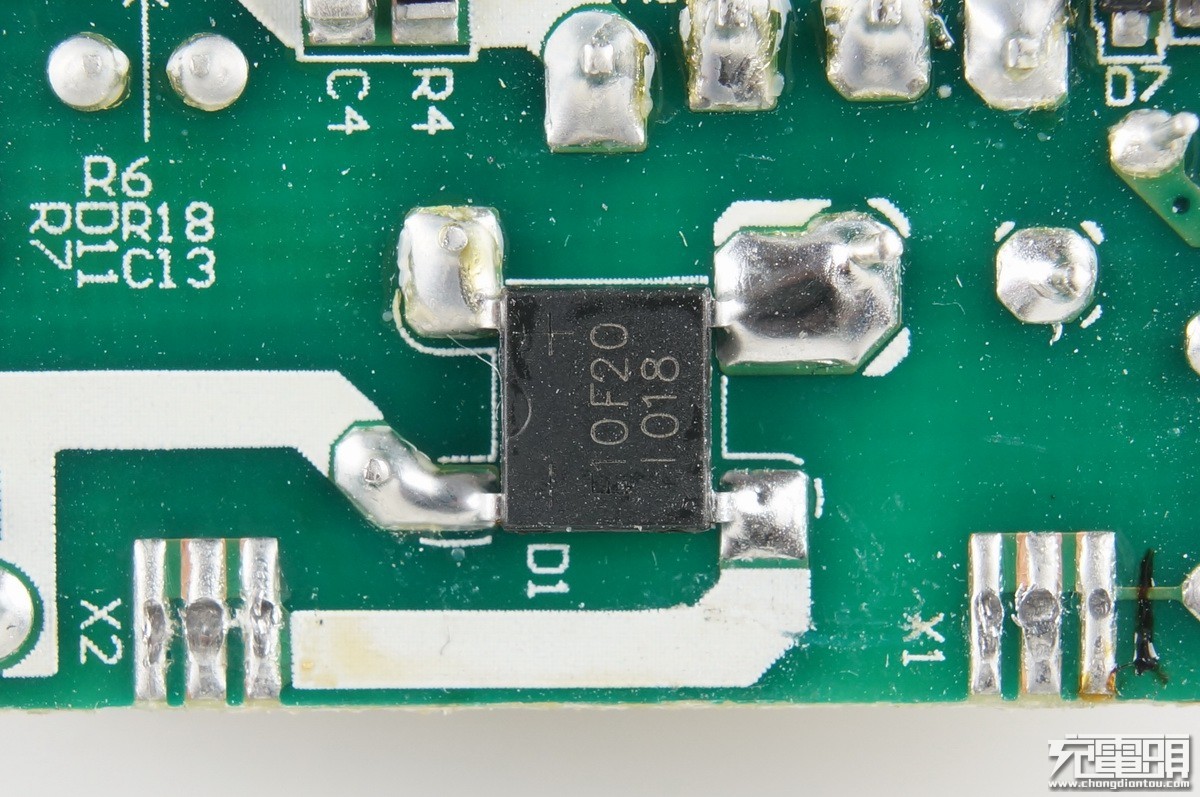

整流桥。
二、魅族UP0920拆解

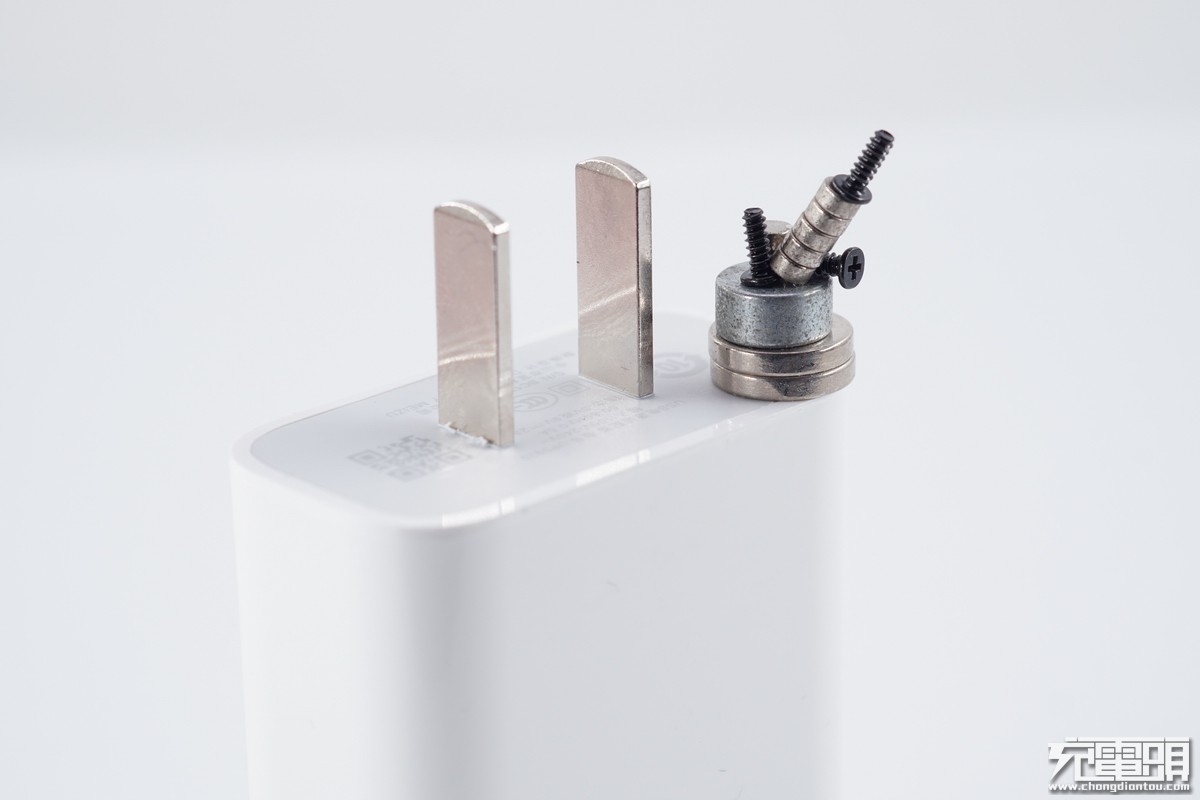

插脚磁铁不吸。

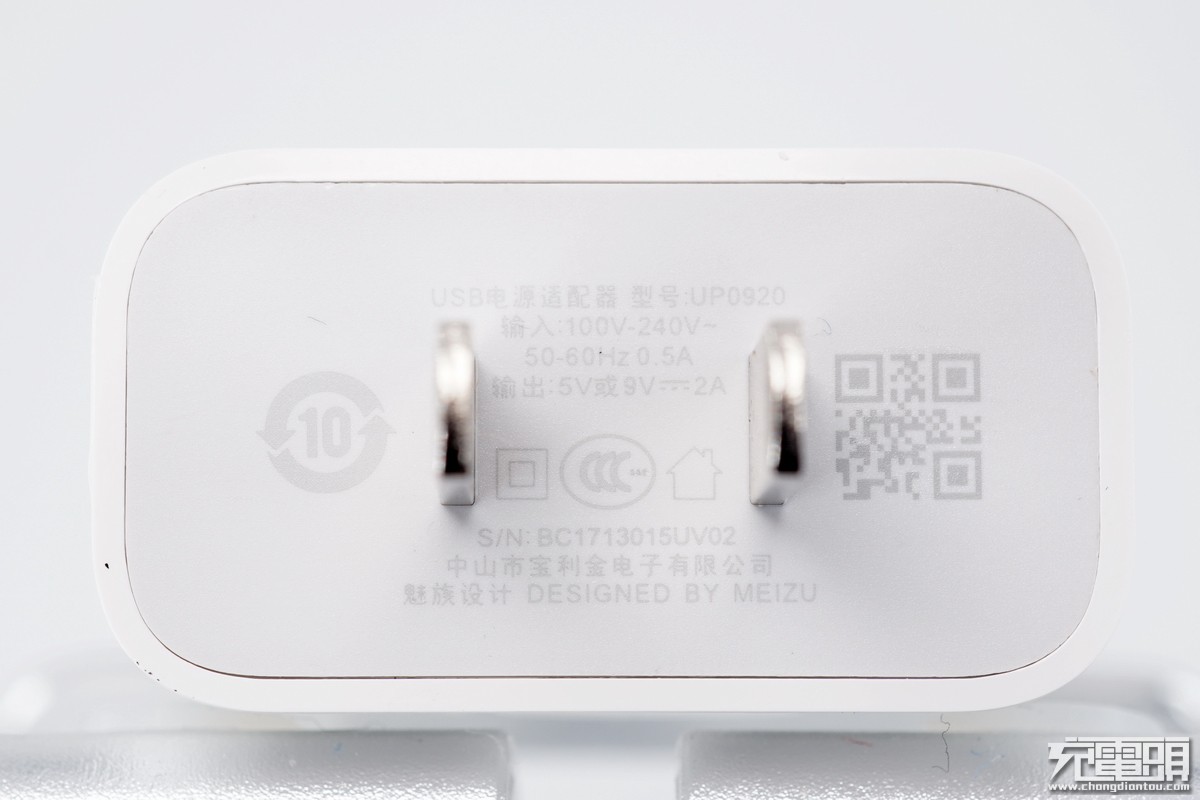

参数印刷在插脚这边，看到是型号是UP0920， 全球电压100-240V，输出功率5V或9V 2A，由中山宝利金电子生产。

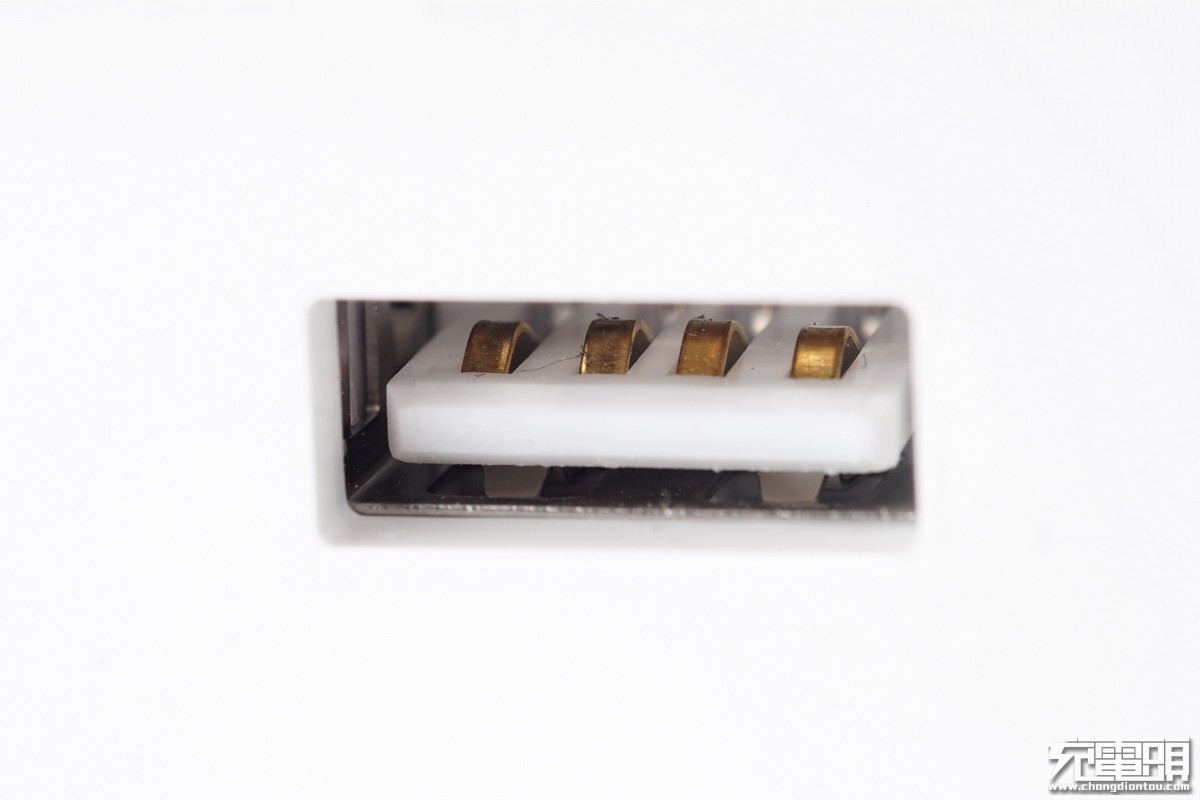

USB的弹片是镀金的，厚度很足。

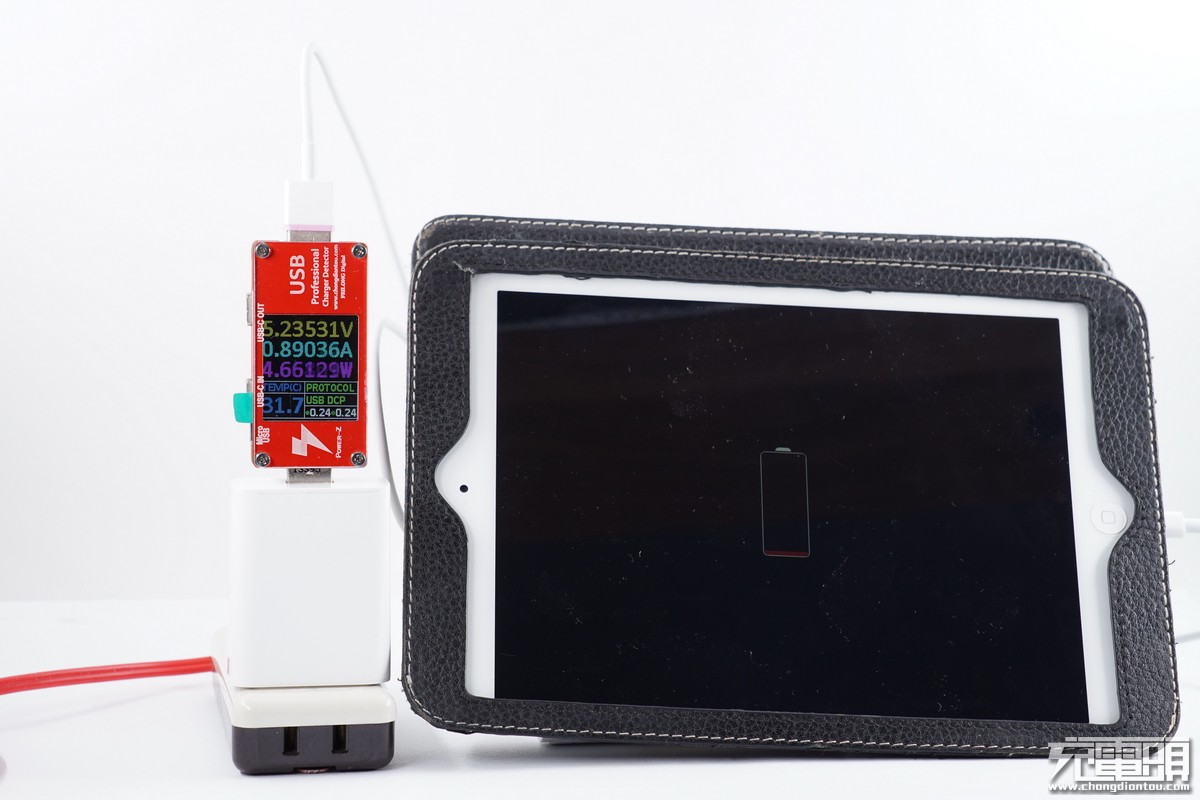

充iPad mini2只有0.88A。

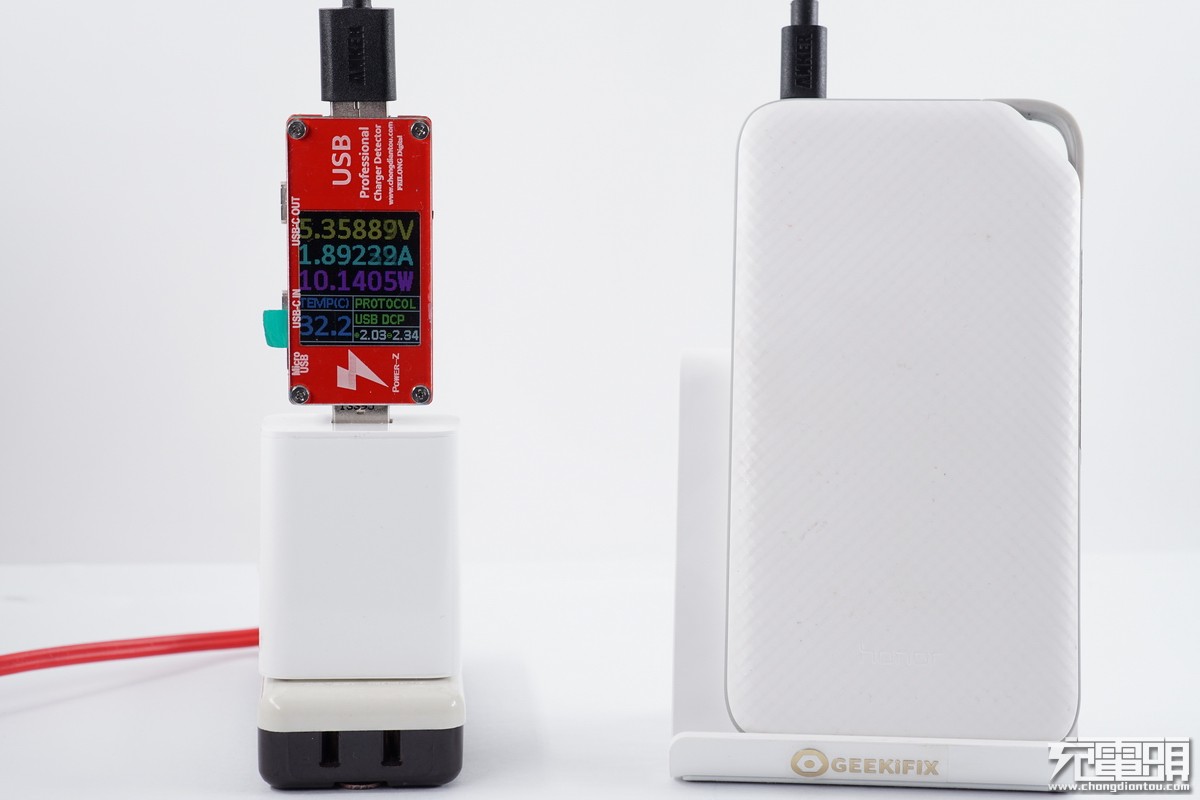

充荣耀10000mAh快充版移动电5.35V 1.89A。

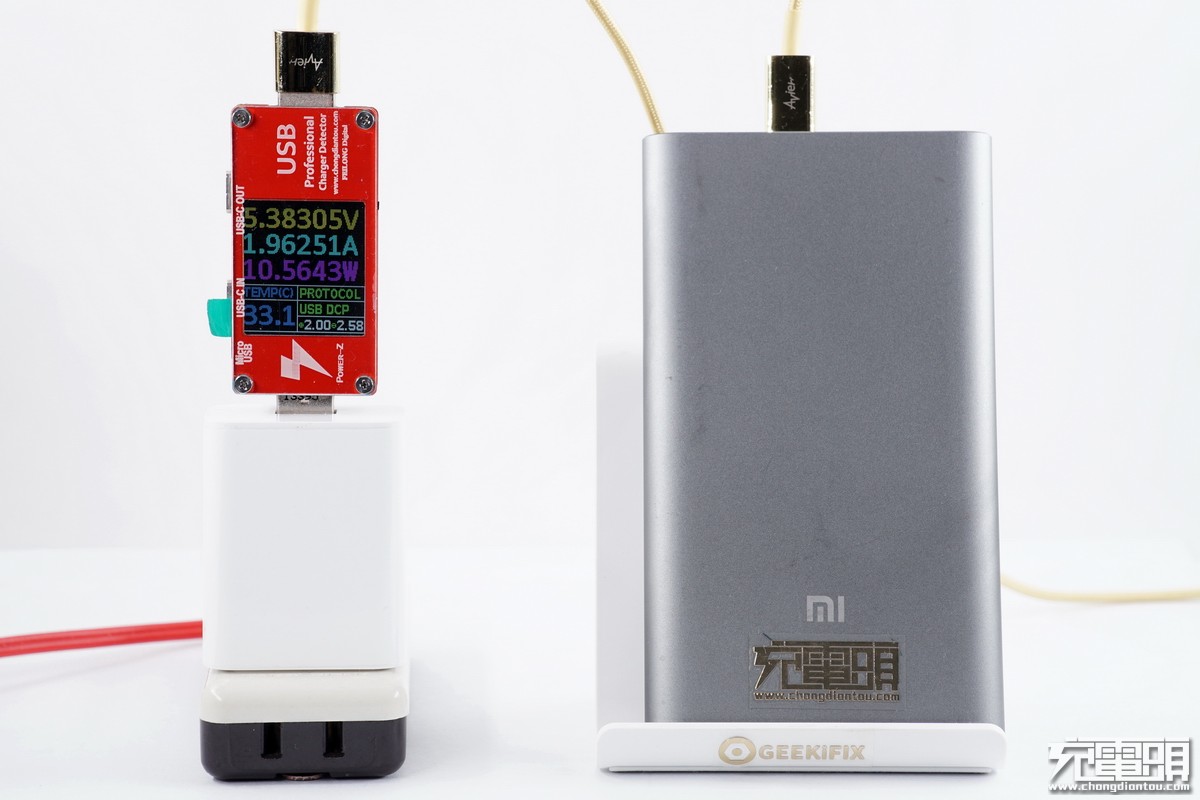

充小米10000mAh高配版移动电源5.38V 1.96A，有0.35V线补哦。

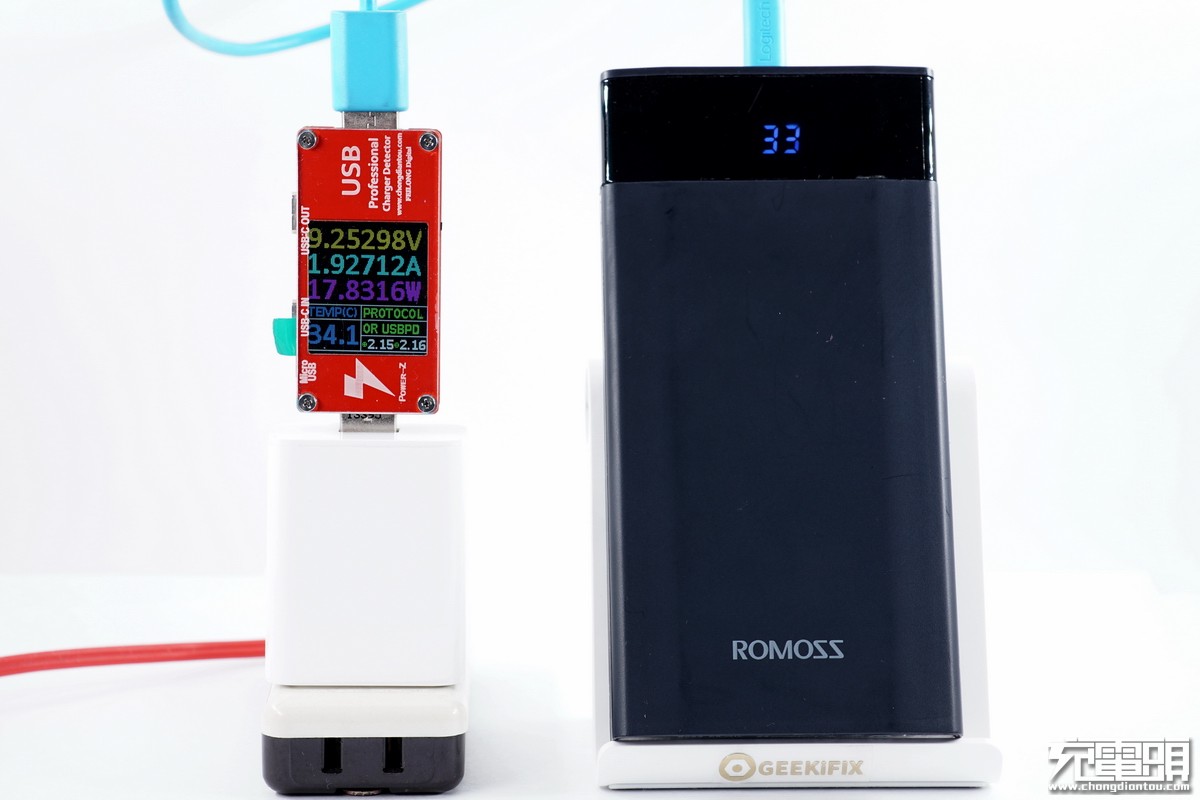

充罗马仕10000mAh快充移动电源，居然是9V2A。
下面进入大家喜闻乐见的拆解部分。

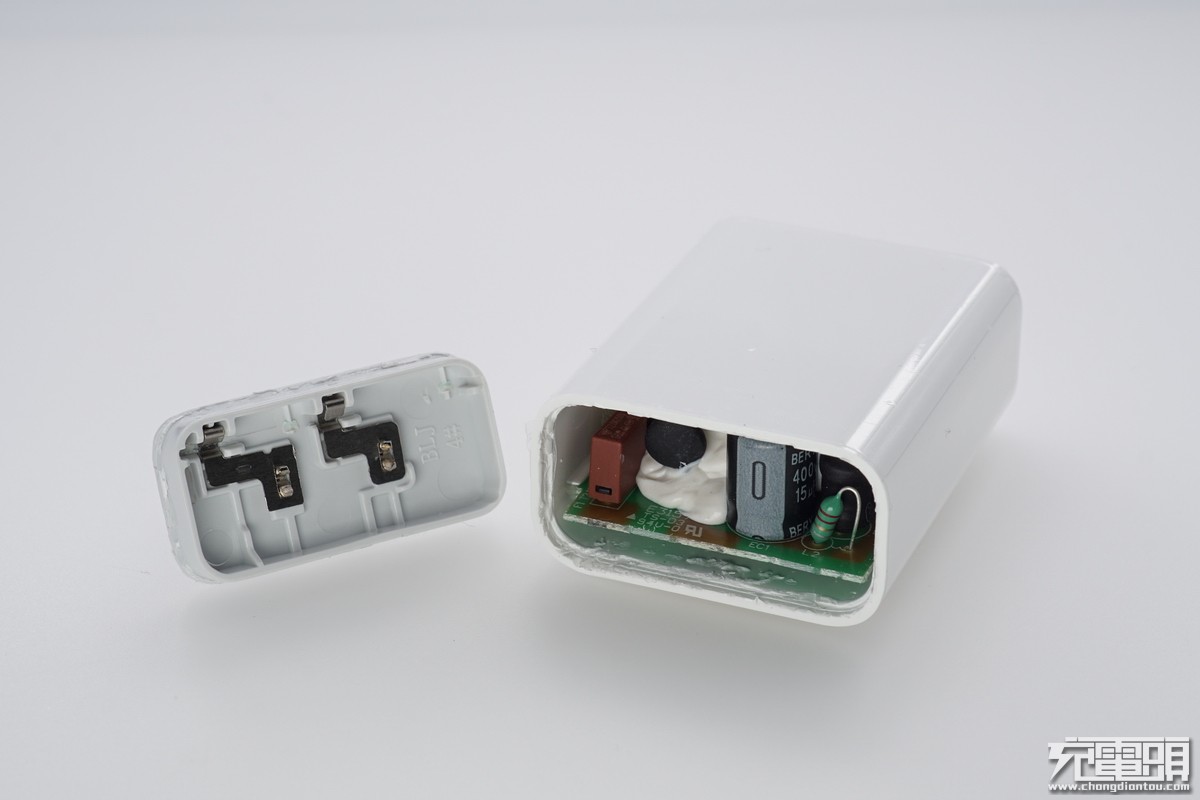

拆开，超声波焊接的盖子，打开后看见一坨白色胶水固定输入电容。

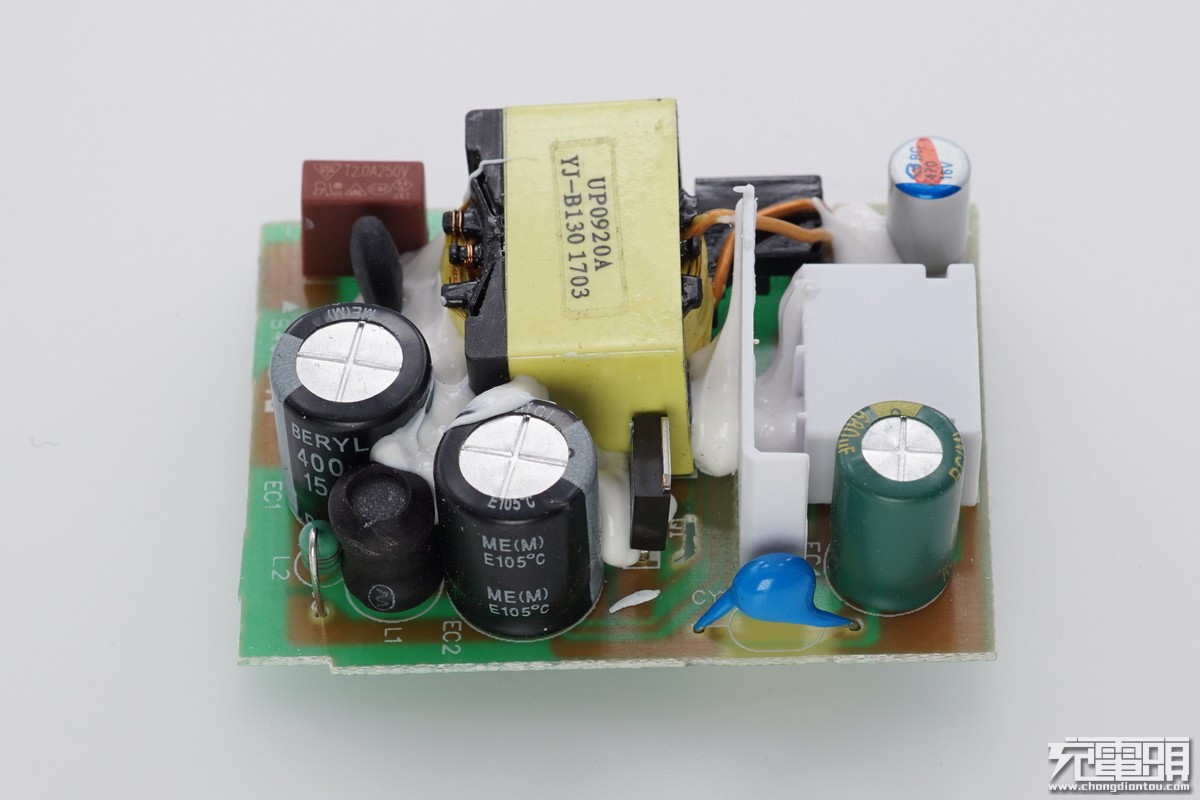

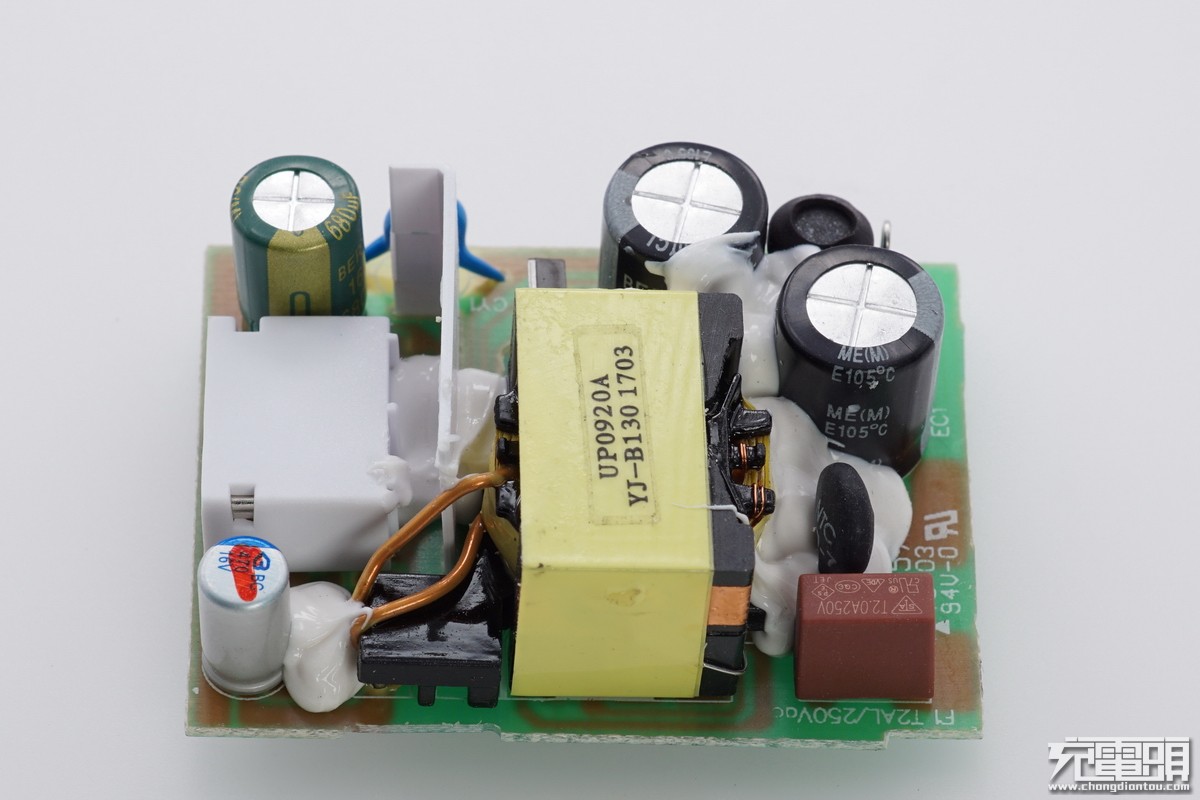

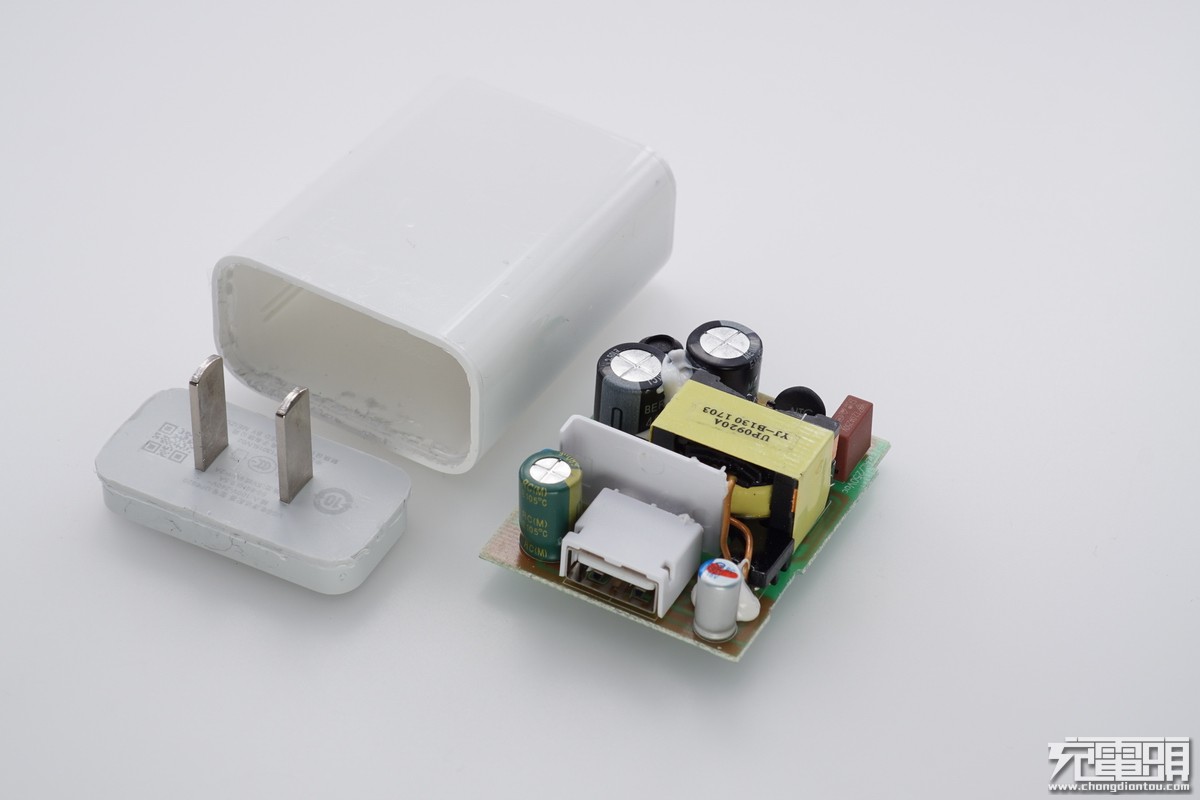

抽出内芯，变压器与USB座子之间加了隔离板，USB座子还加了塑料罩子进一步加强绝缘。

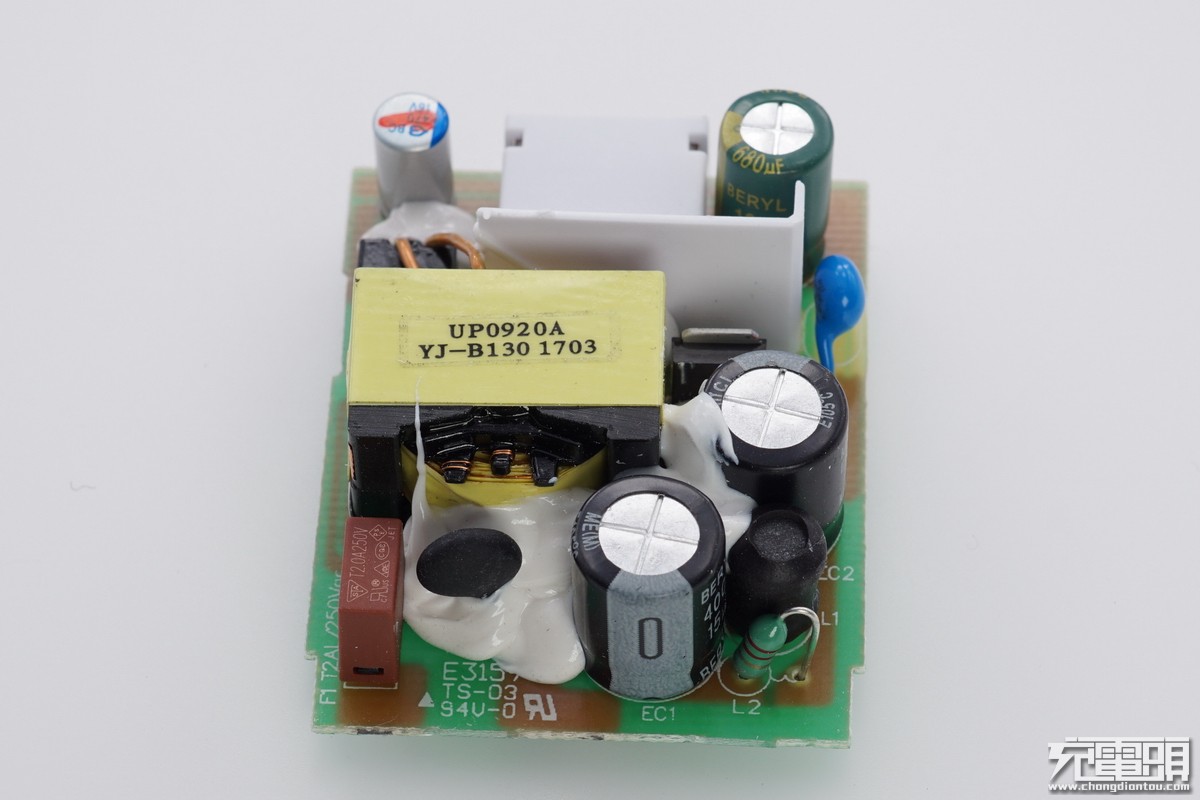

主要元件由胶水辅助固定。

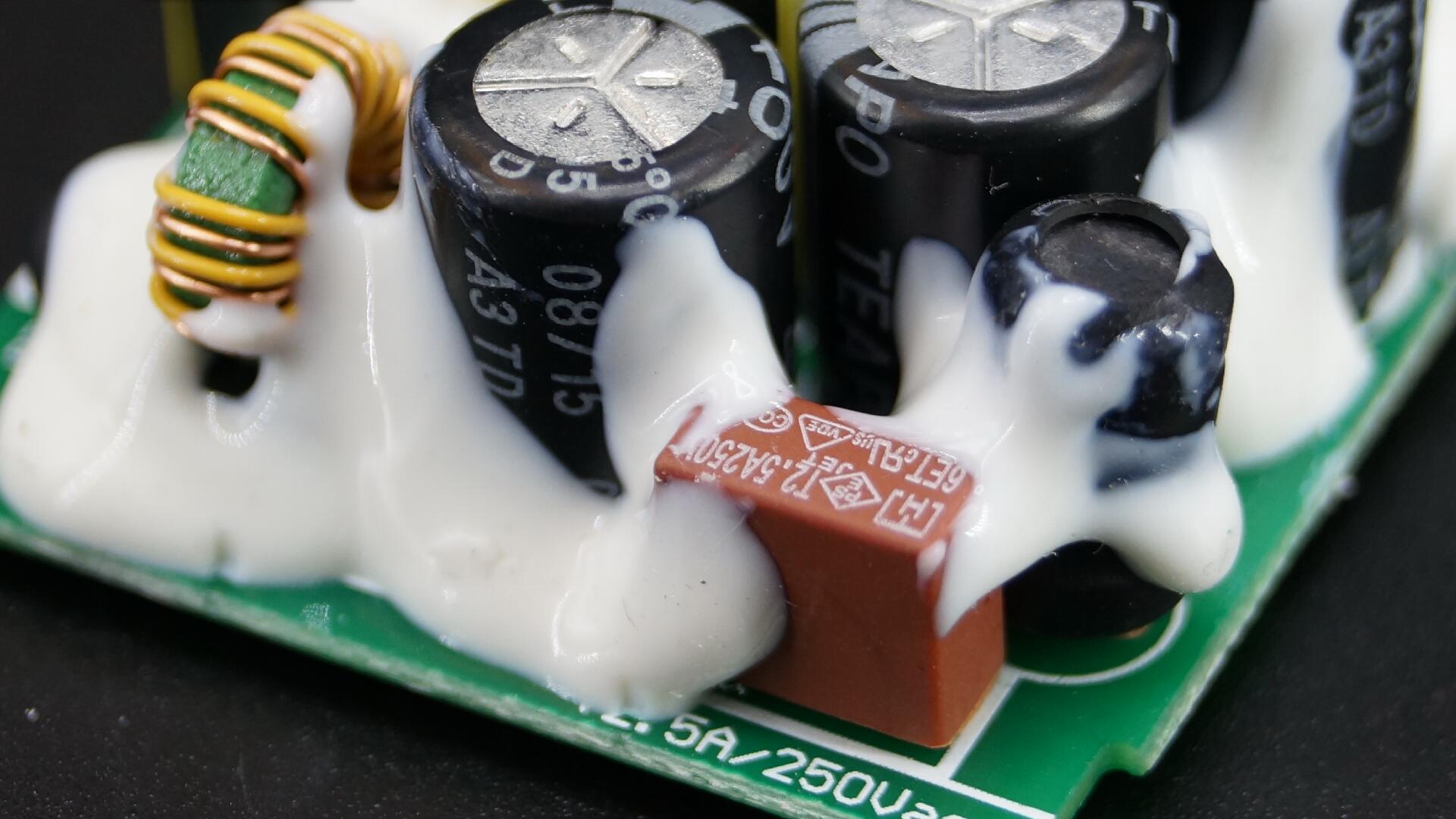

输入保险丝和NTC，有效减小上电火花。
两颗绿宝石的105度高温电解，保证寿命周期内正常使用。
输出一颗绿宝石固态和电解的组合，保证可靠性和输出滤波。

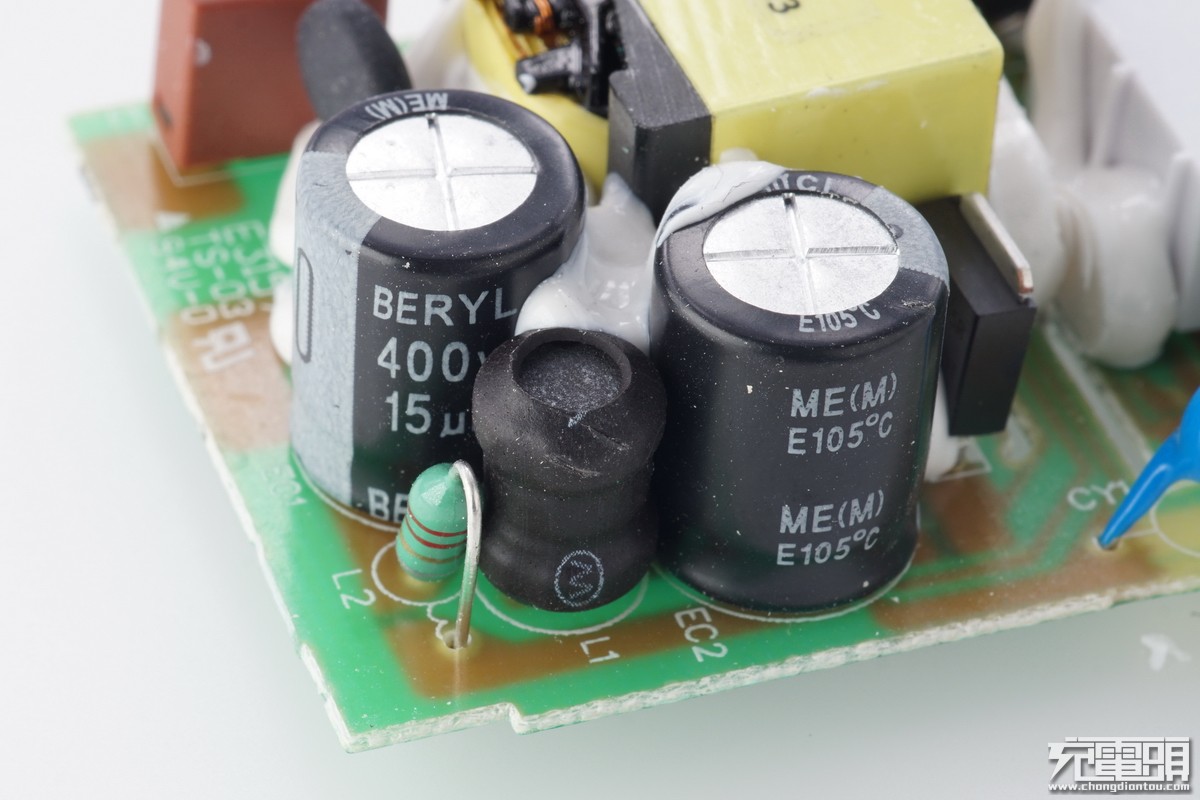

绿宝石电容特写，两颗15uF的容量。

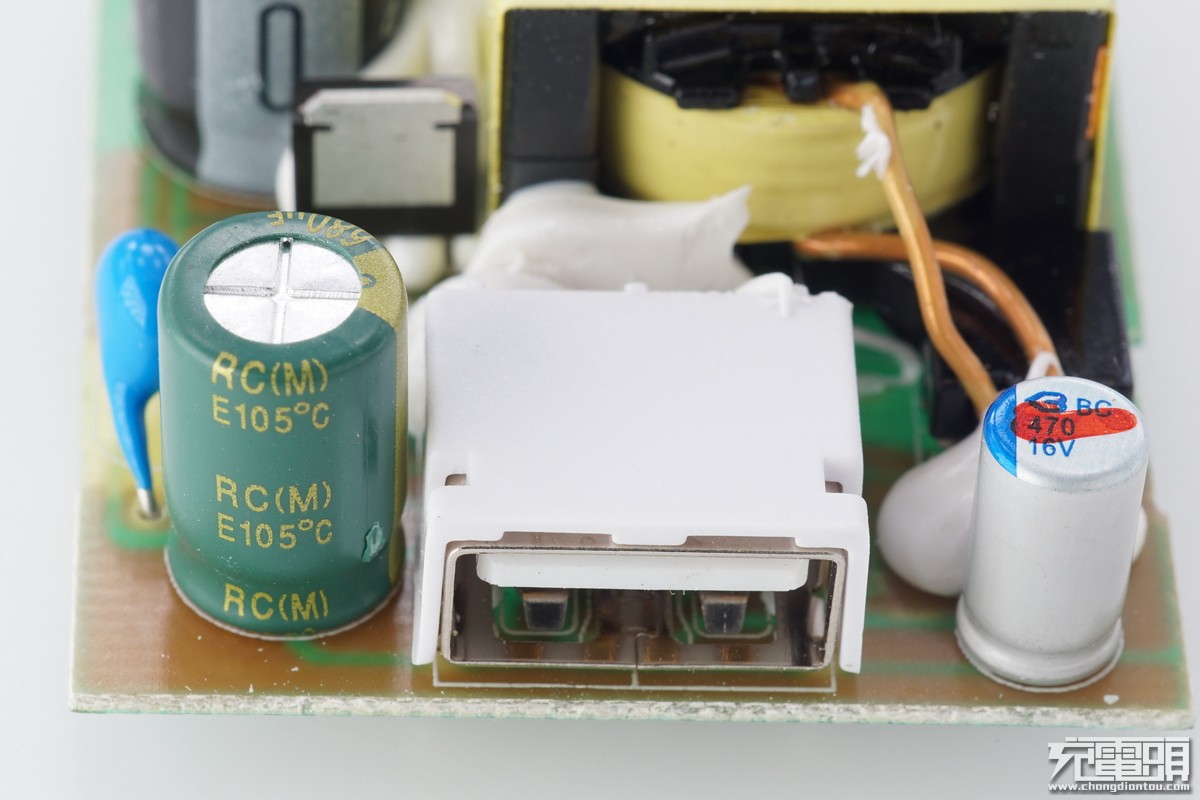

输出也是绿宝石105度高温电容，右侧的为固态电容规格为16V 470uF，外壳印有BC英文编号，品牌同样为绿宝石。此前，我们在拆解华为Mate9充电器HW-050450C00的时候，也有看到这个品牌电容。

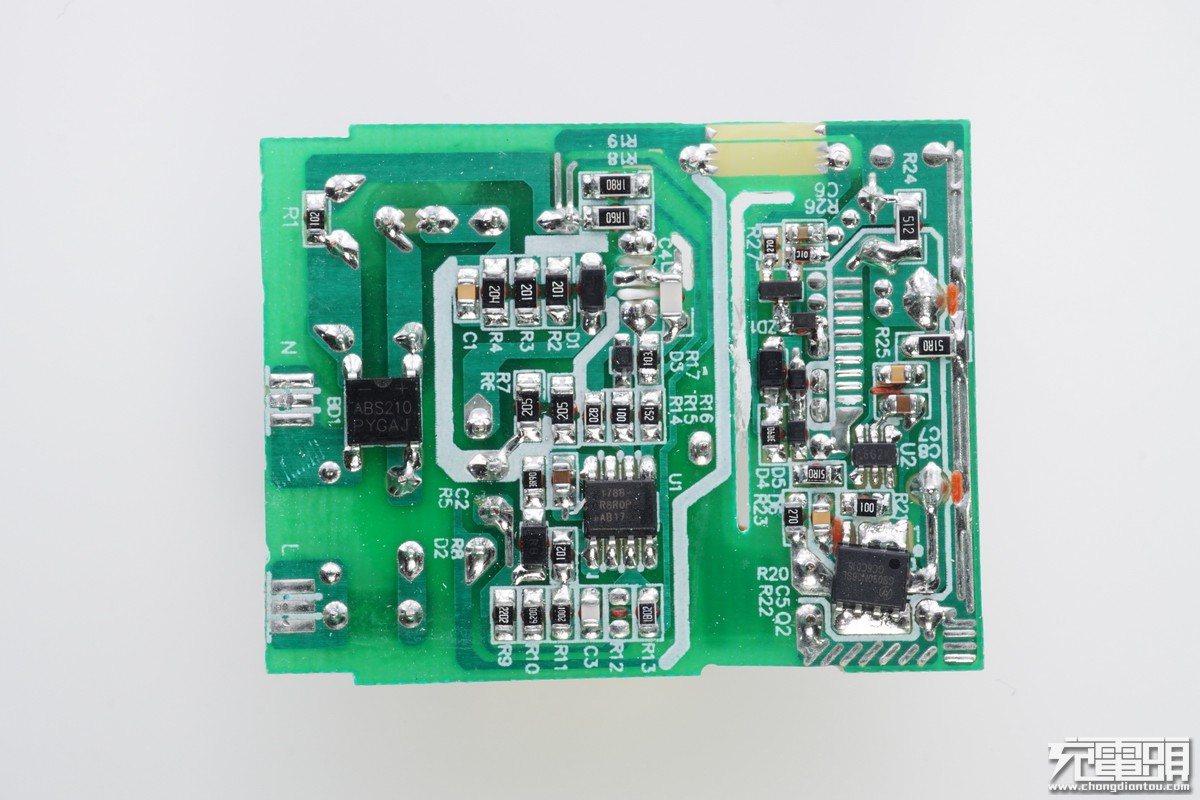

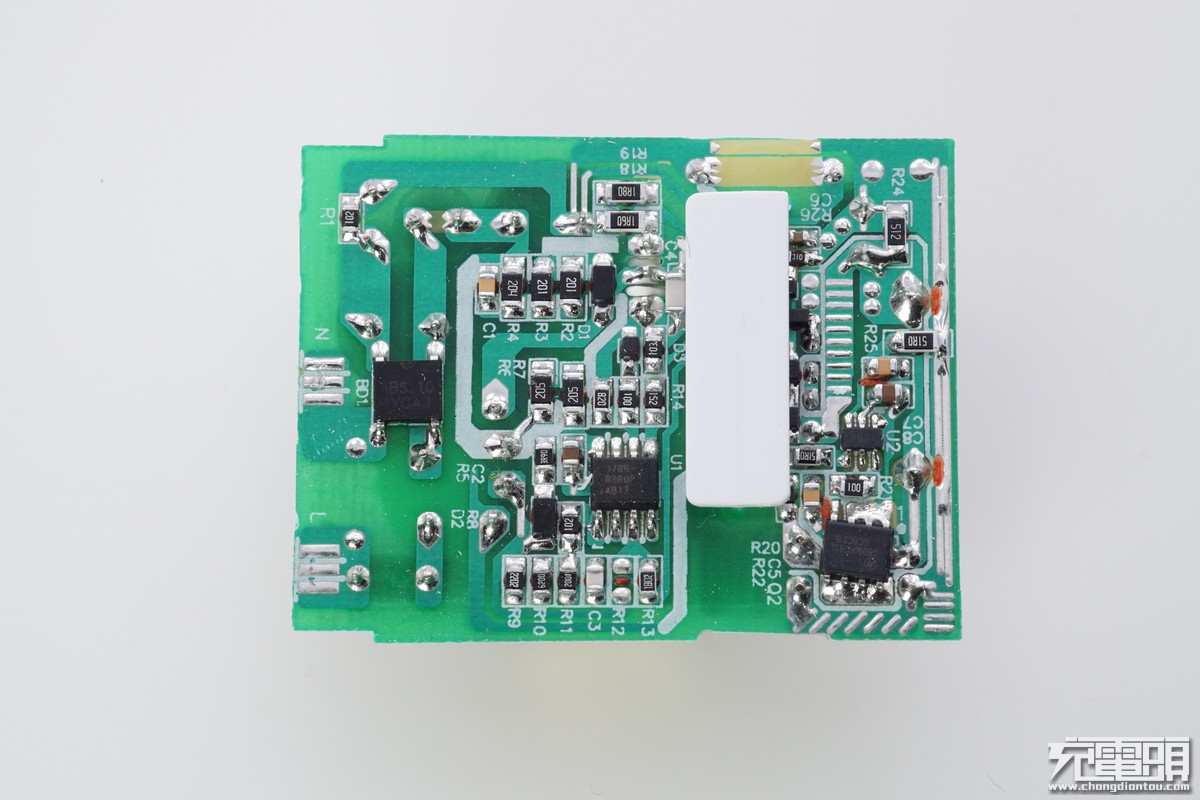

背面看到没有巨大的肖特基，一颗SO8的MOS管取代了过去体积大发热大的肖特基。
这张拆掉隔离绝缘板。

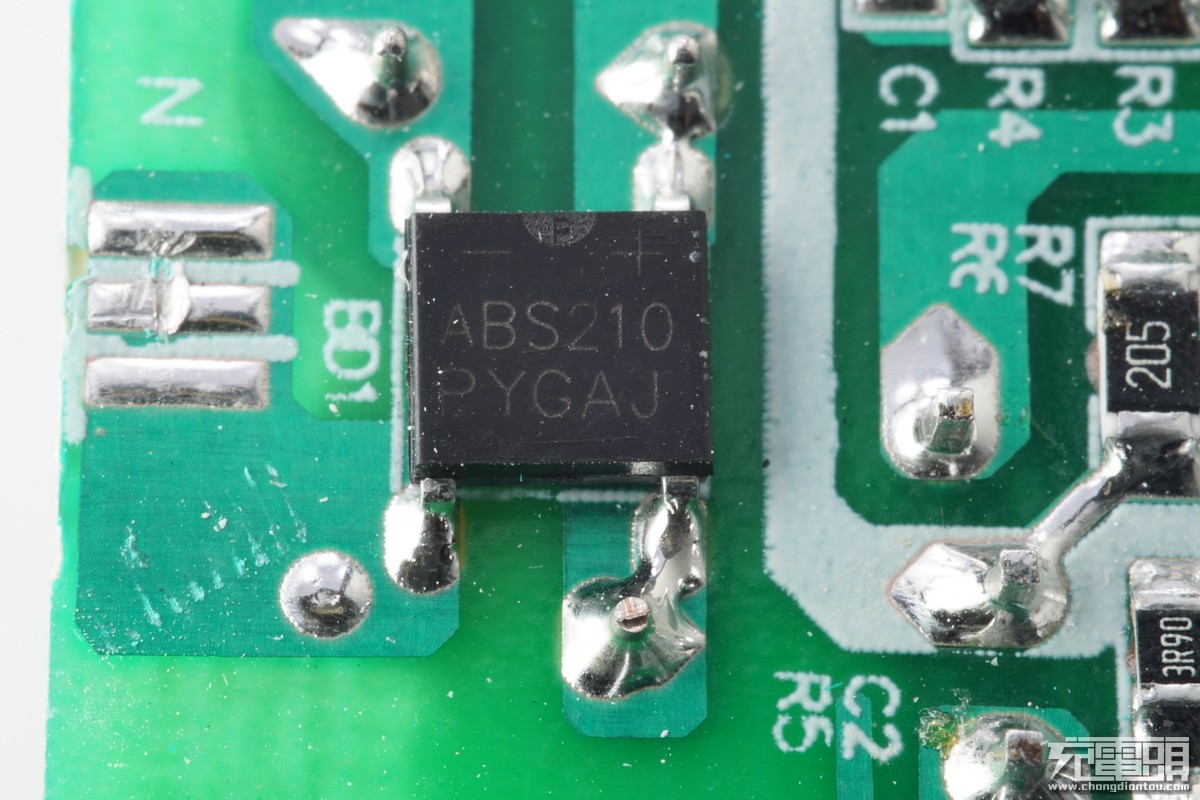

输入整流桥 2A1000V。

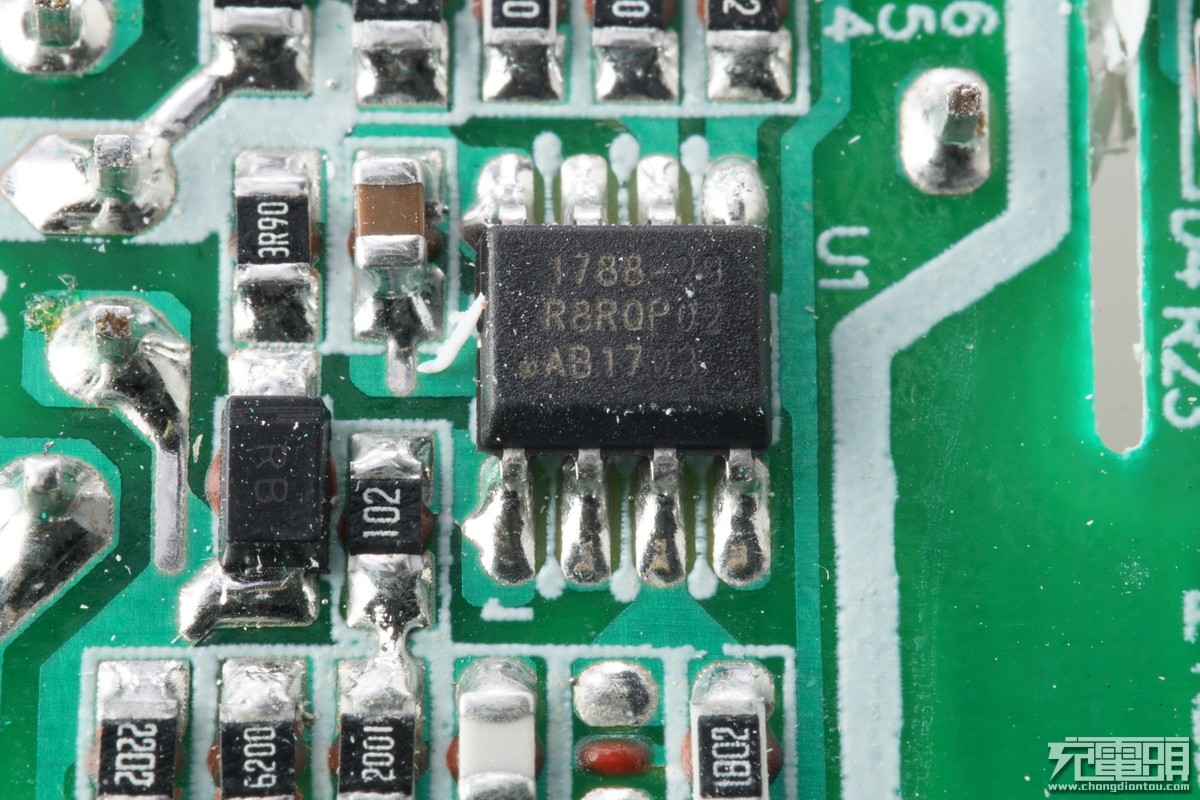

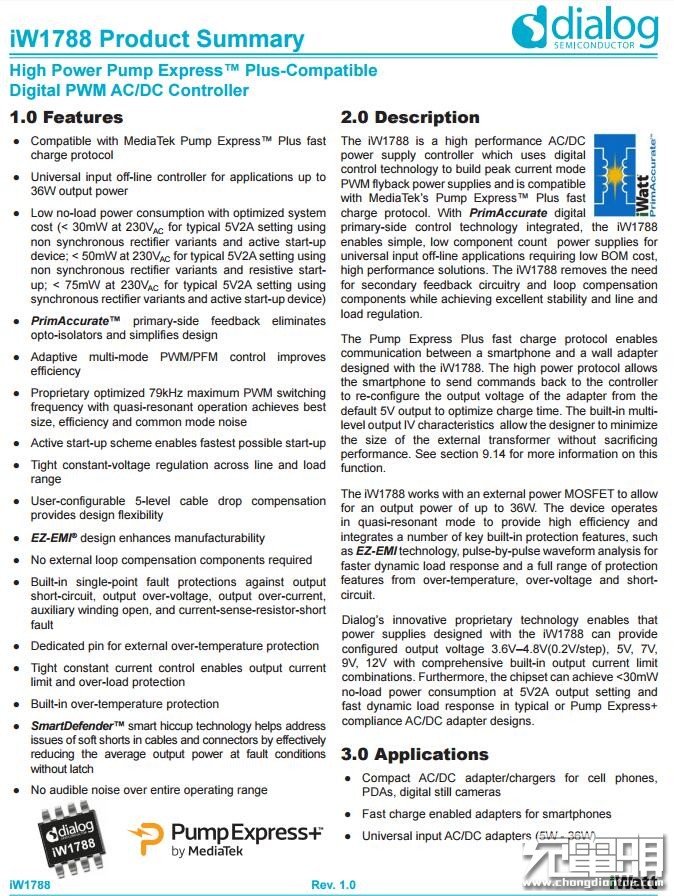

由于这款充电器不支持QC，所以采用了原边反馈并且支持MTK PE的iW1788 初级侧PWM控制器。

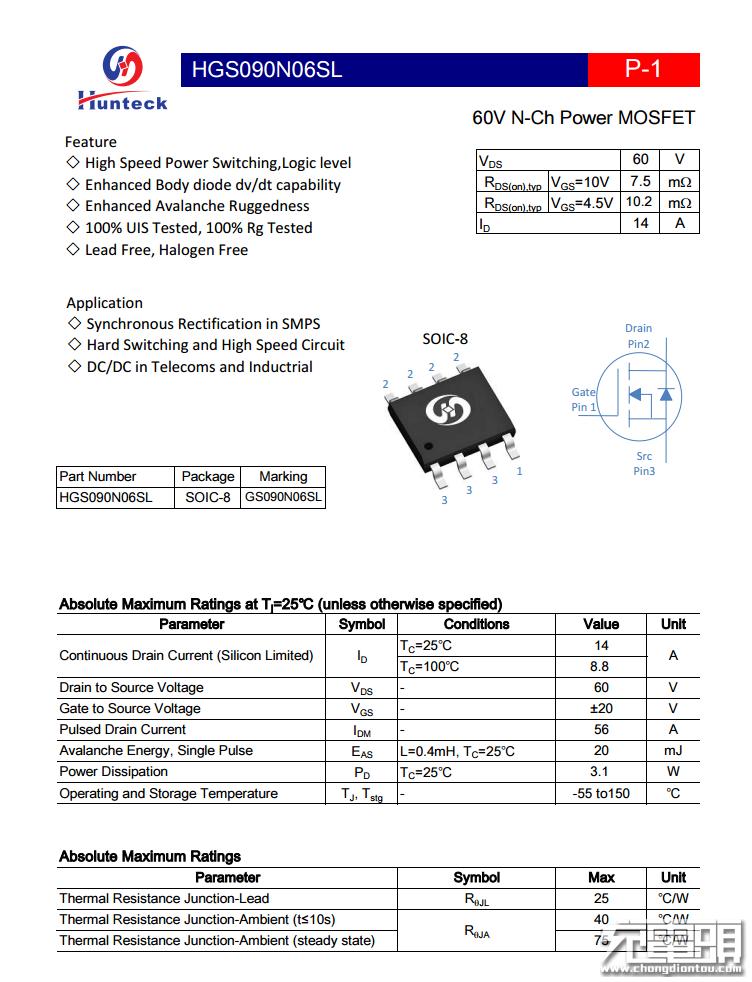

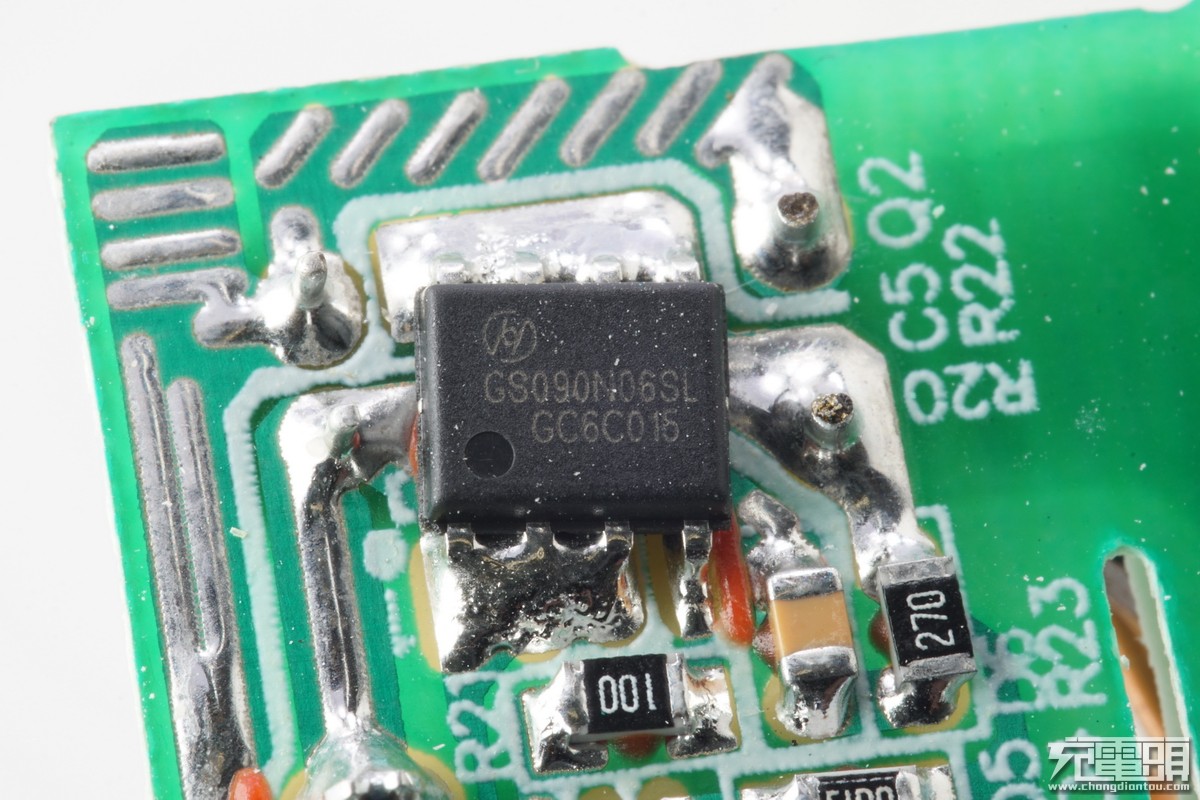

同步整流管 GS090N06SL 耐压60V，7.5毫欧导阻。

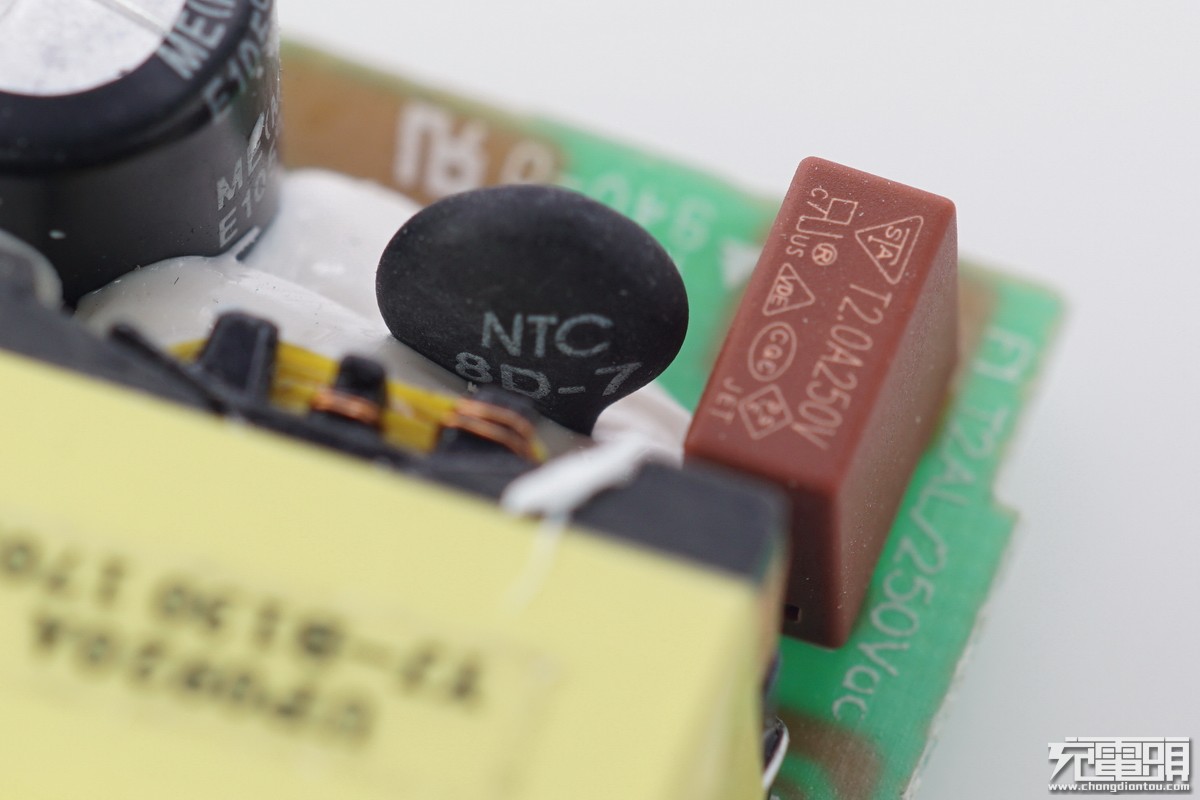

NTC和延时保险丝。

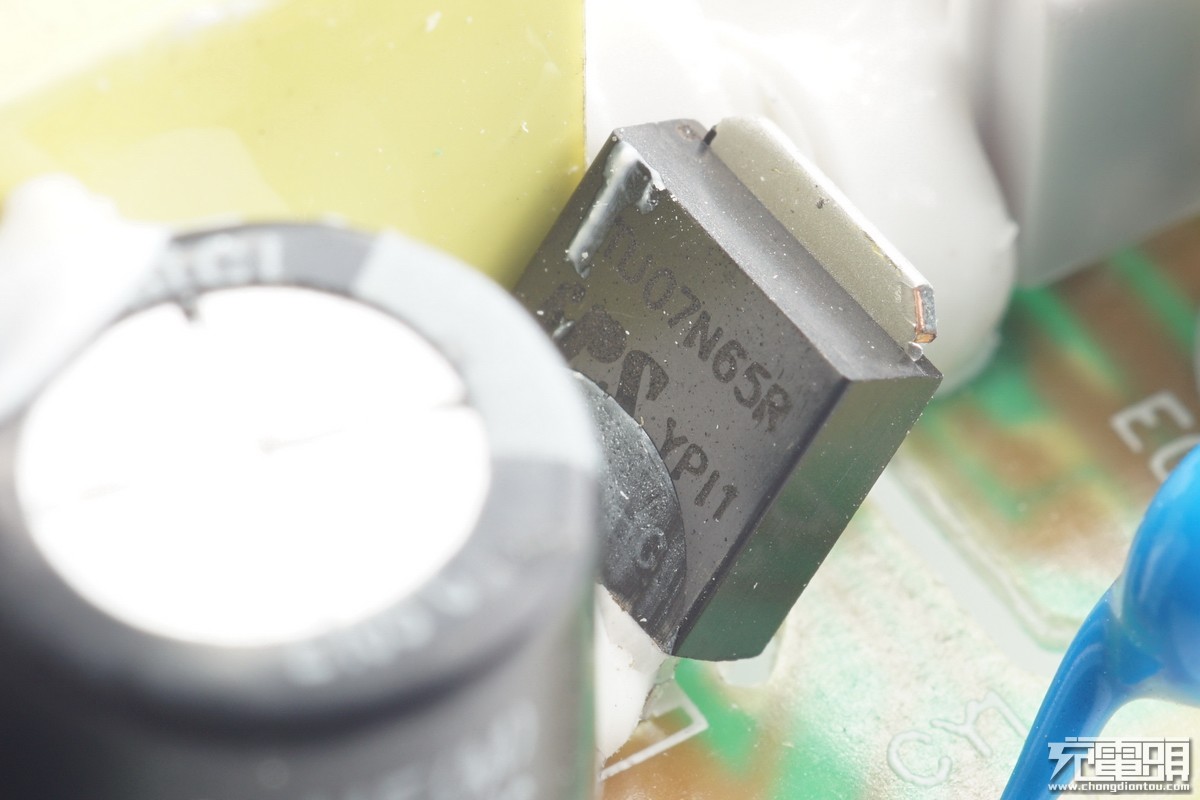

07N65R，初级开关管。
三、UP0830S拆解

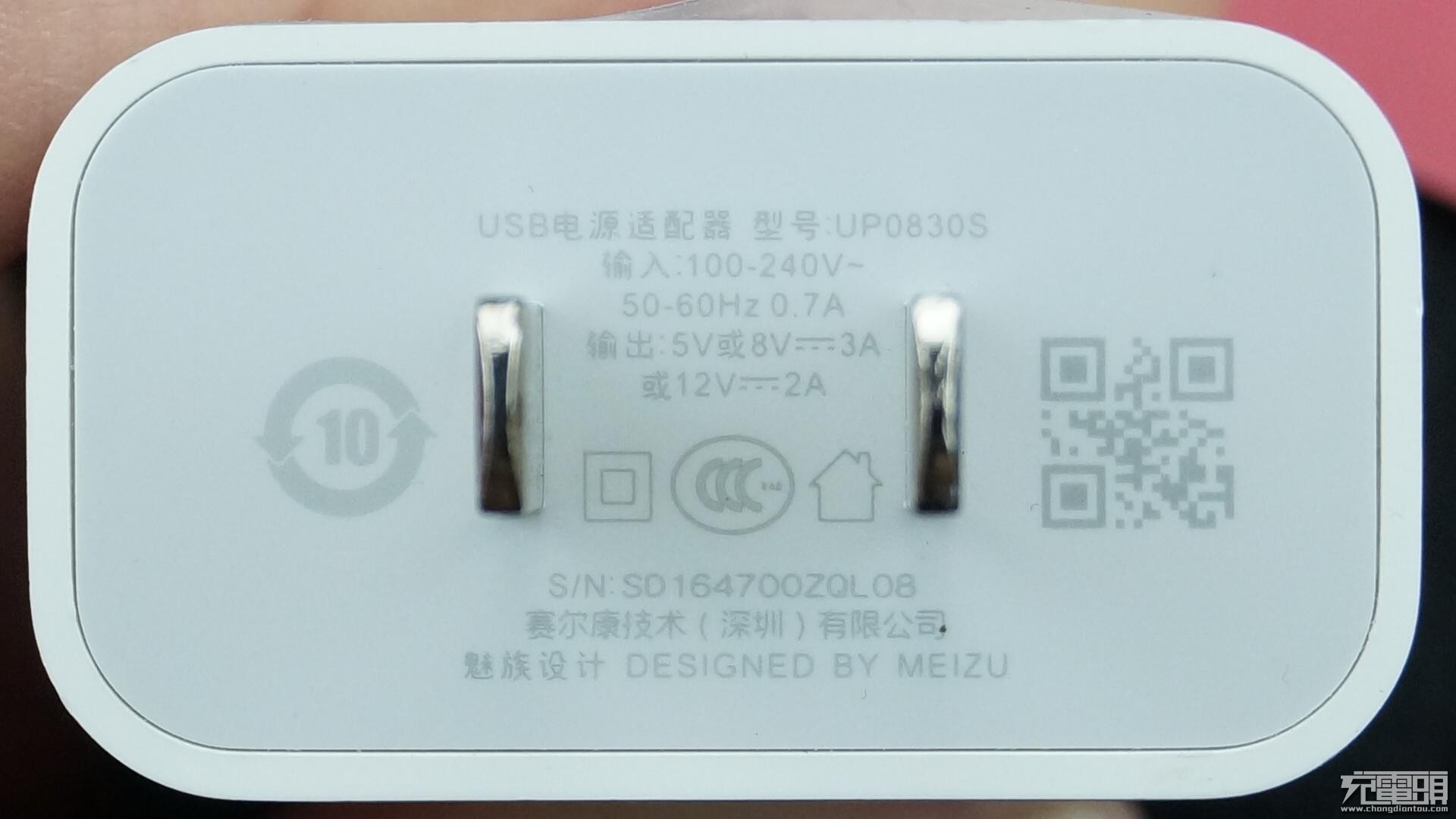

电源适配器型号UP0830S，支持5V或8V–3A、12V–2A输出。按照电源适配器外壳标注的输出功率，其实最大输出功率高达24W！同样是魅族UP0830系列的电源适配器后缀上多了一个字母S。我们就一探究竟看看这个S代表的是增强还是缩水？

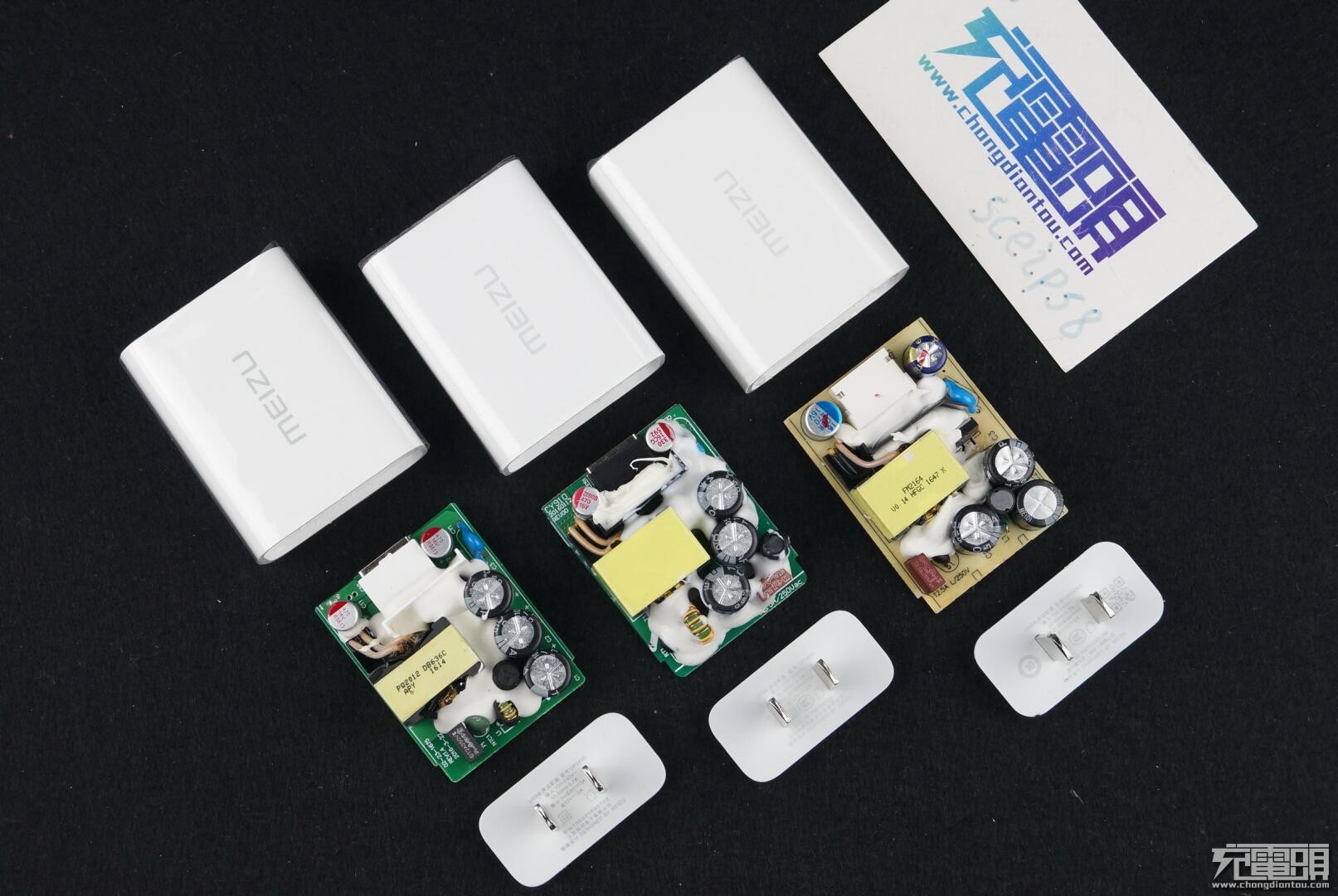

从上至下，辰阳代工UP0830、德帮代工UP0830、赛尔康代工UP0830S。

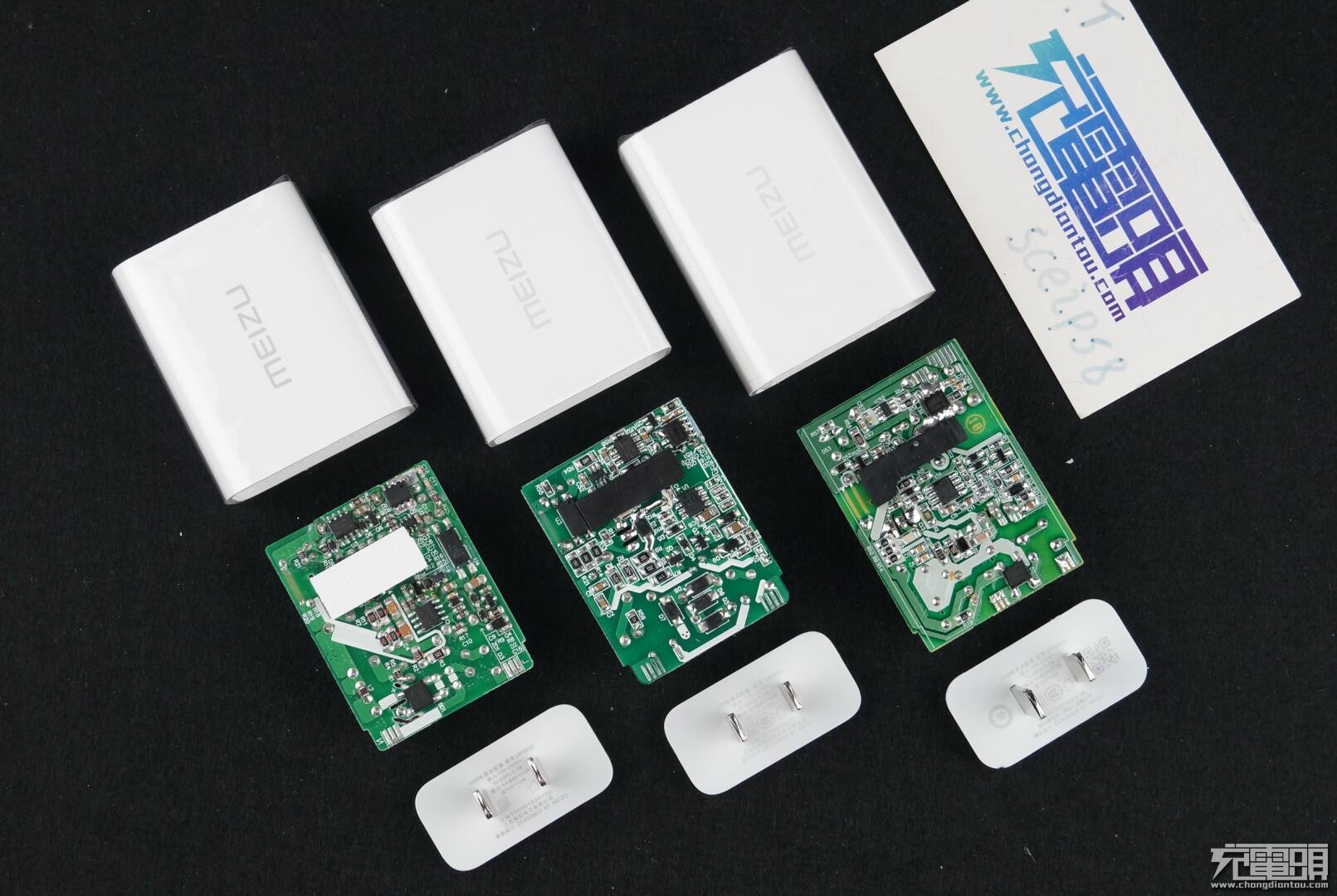

从左至右，辰阳代工UP0830、德帮代工UP0830、赛尔康代工UP0830S。
从左至右，辰阳代工UP0830、德帮代工UP0830、赛尔康代工UP0830S。UP0830S与其他两款最大的区别在于PCB颜色同时也换成了单面布线，在低压输出端滤波电容分别使用了一颗电解电容与一颗固态电容搭配也和其他两款有所区别。
从红圈位置可以看出UP0830S只支持MTK PE快充协议，不再同时支持两种快充协议，在与其他手机快充兼容性有所缩水。
来自Dialog的型号为IW1780H一次侧AC/DC控制器（PWM）。iW1780H使用独特的二次到一次数字通信链路信号和内置的解码器来接收所有快速充电指令，然后动态地调节适配器的输出电压和输出电流限制，以提供所需的电源。这种方法消除了对分立器件的需求，降低了成本，并显著简化了充电器设计。电流采样由iW1780H在一次侧执行，消除了对二次侧电流采样电阻的需求，实现高效的解决方案。在官方查询到的只是IW1780这枚IC的规格并没有注明它支持MTKPE快充协议。不知道IW1780H是不是在功能上有所改动。

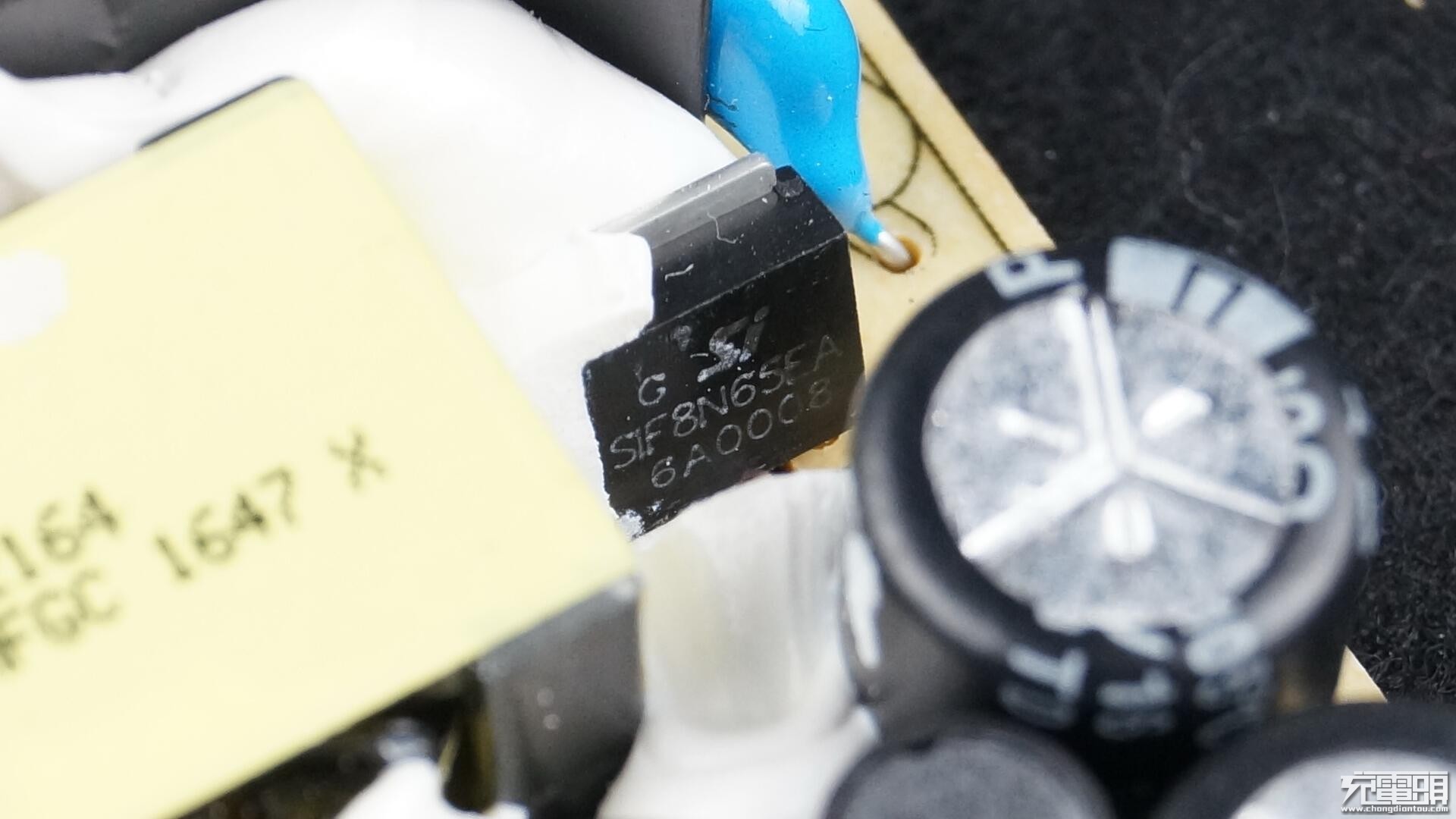

一次侧主开关管型号SIF8N65EA。
四、UP0830拆解

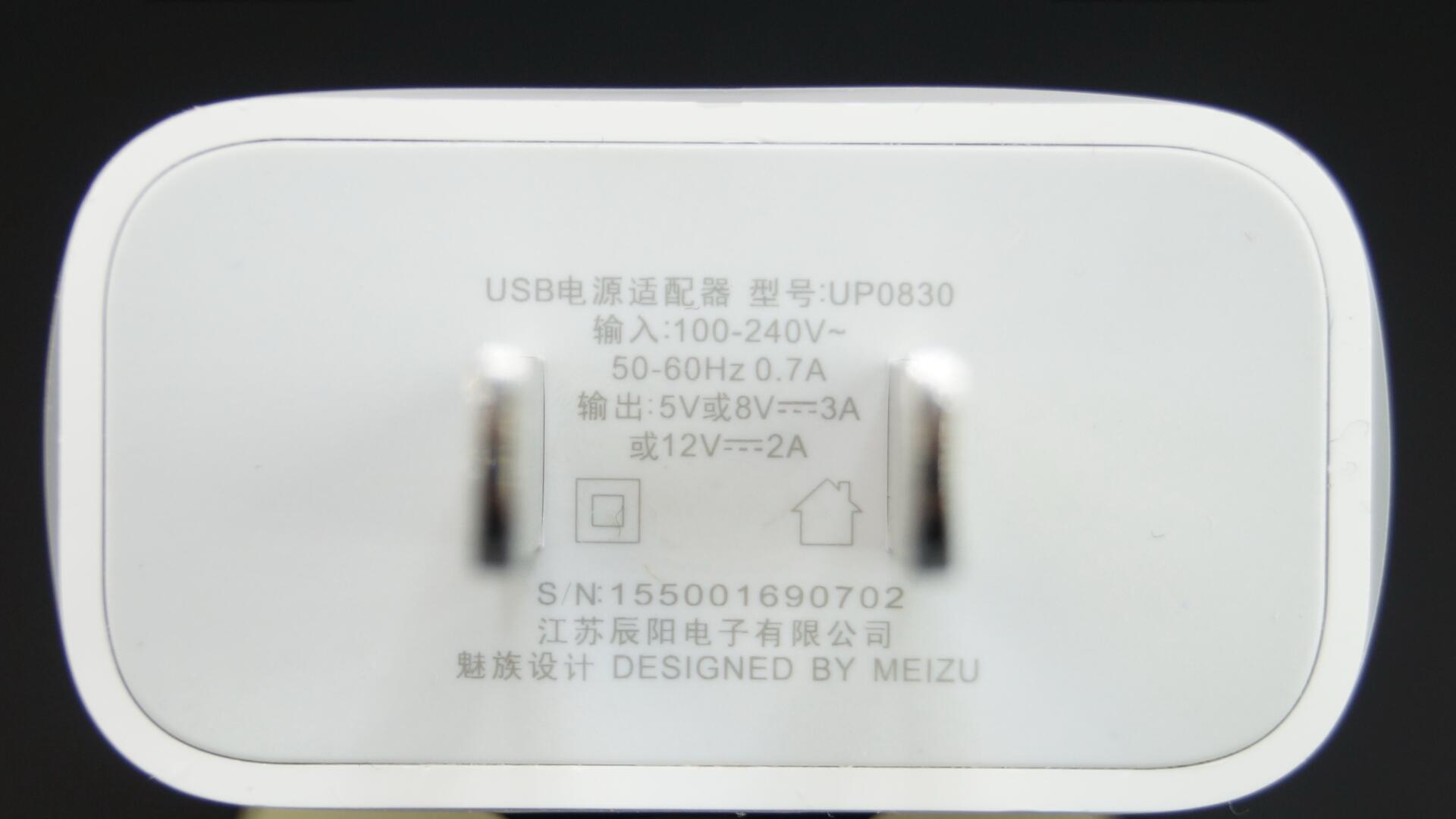

输出规格5V或8V 3A或12V 2A，输出功率达到24W，性能相当强悍。我们拿到的版本来自江苏辰阳电子有限公司，魅族设计，后期不排除魅族会启用多个工厂配合这款快充的代工。输入支持100-240V全球宽幅电压，出差带到日韩、东南亚、欧美也不用担心不能用。
单USB输出，模具与USB插座做工精细。整个外壳的合缝处均集中在底部，并且十分均匀，看不到过大的缝隙。
国标插头。
充电器采用了超声波封装工艺，拆解的时候注意技巧，还是能无损拆解的，非专业人士请勿模仿。充电器采用了超声波封装工艺，拆解的时候注意技巧，还是能无损拆解的，非专业人士请勿模仿。

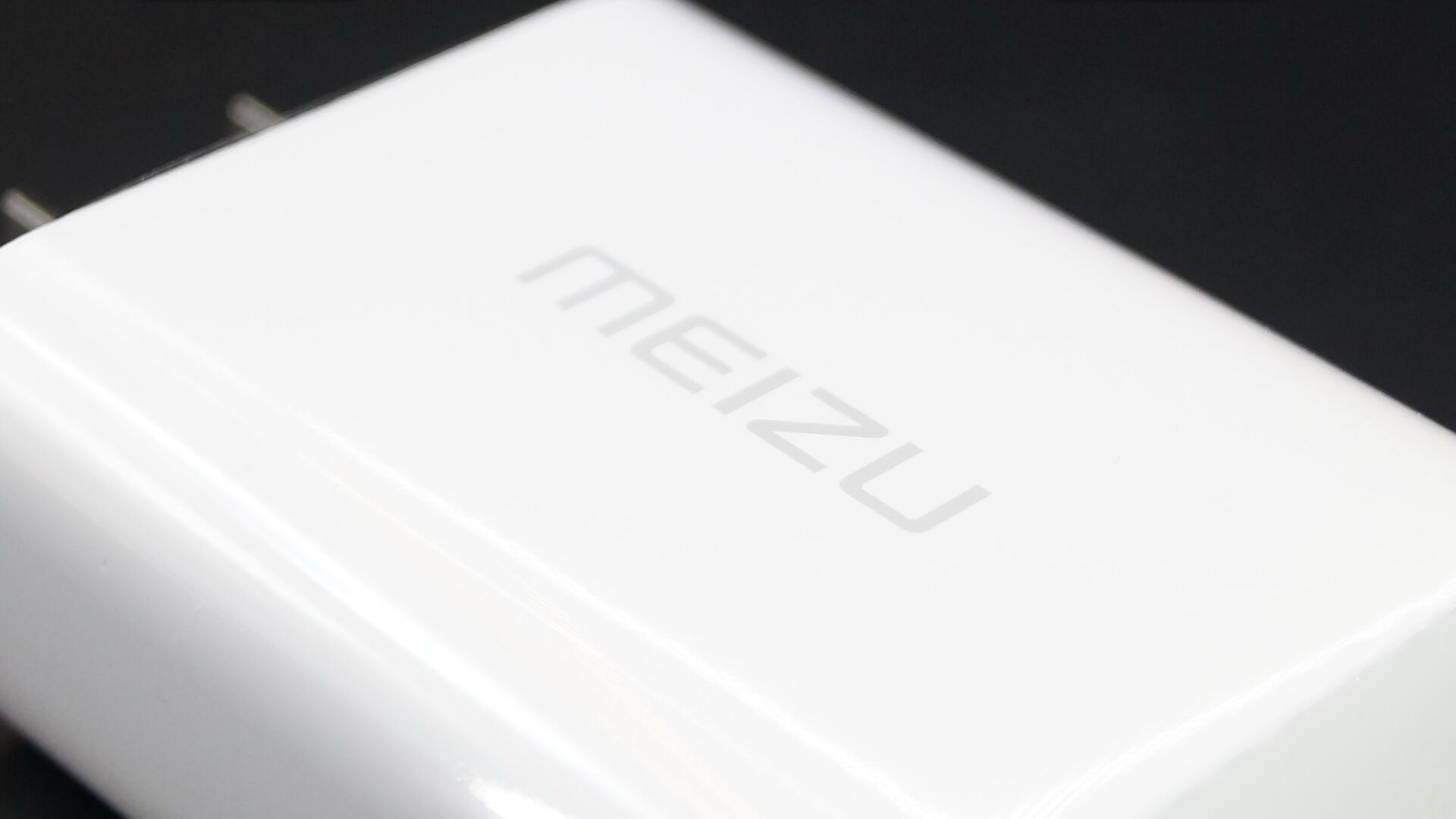

LOGO丝印在外壳侧面，然后加上UV Cotaing工艺后，这时LOGO表面形成了一个保护层，仔细观察有种油下彩效果。

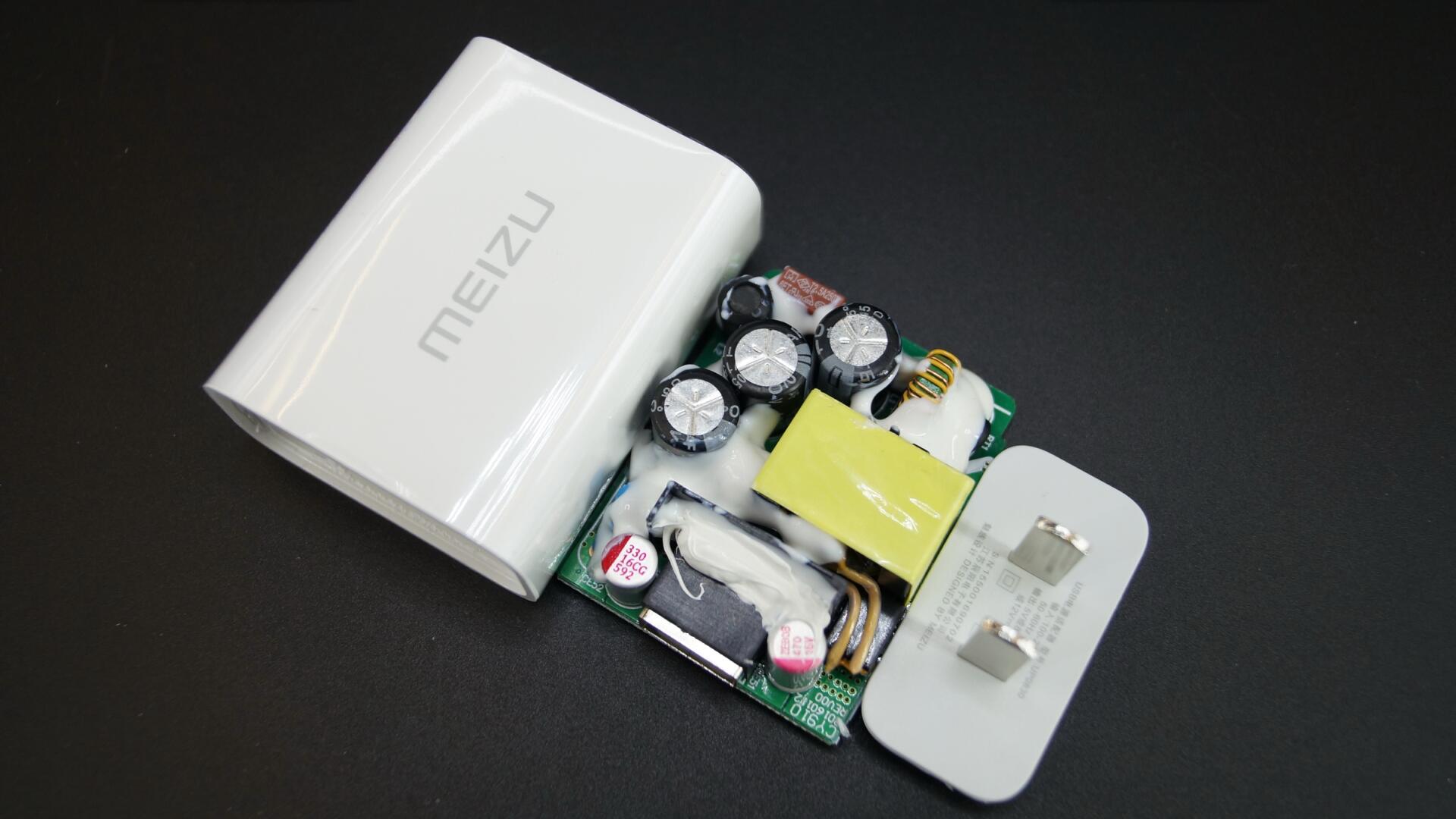

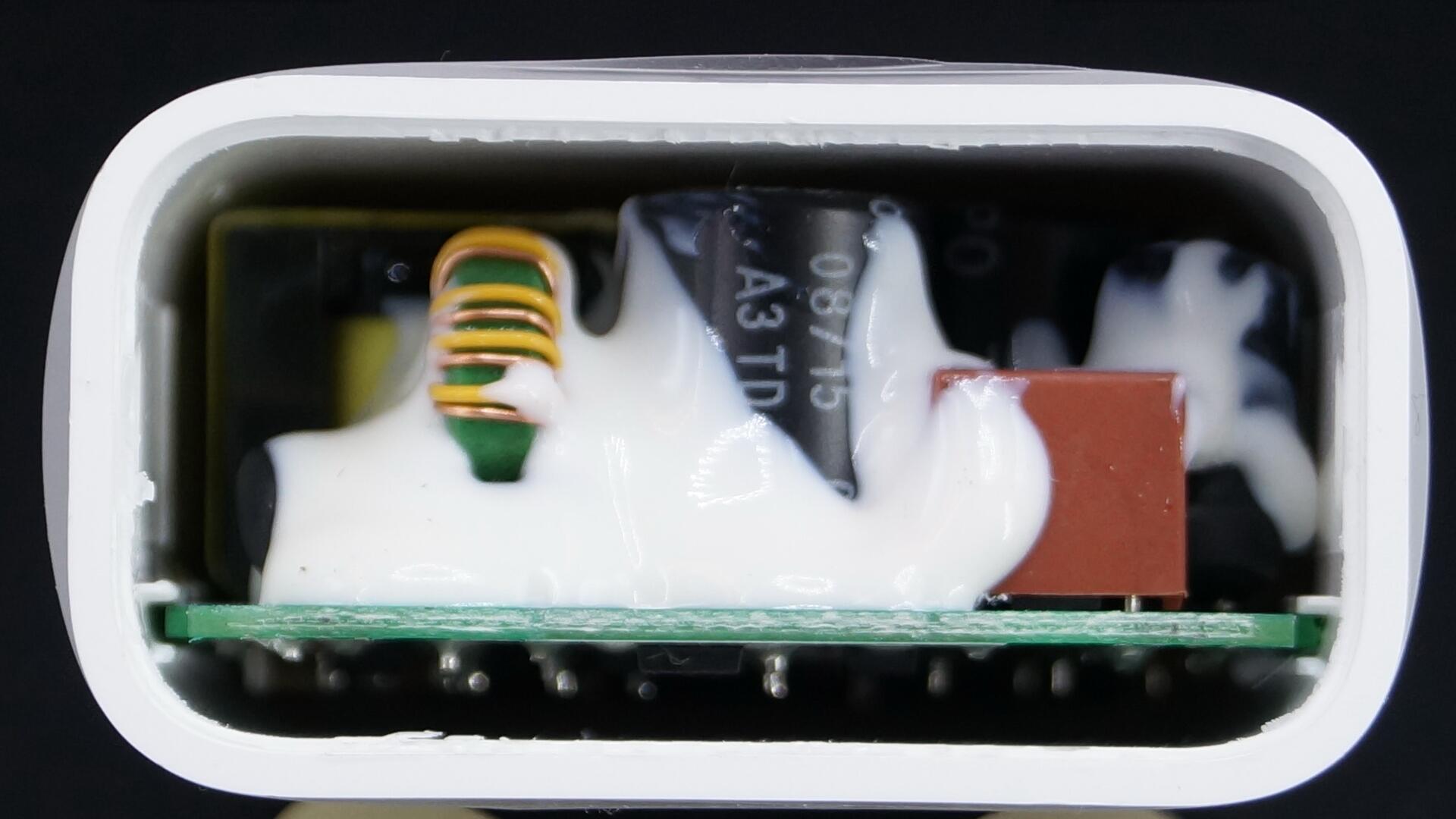

电源内部布局紧凑。

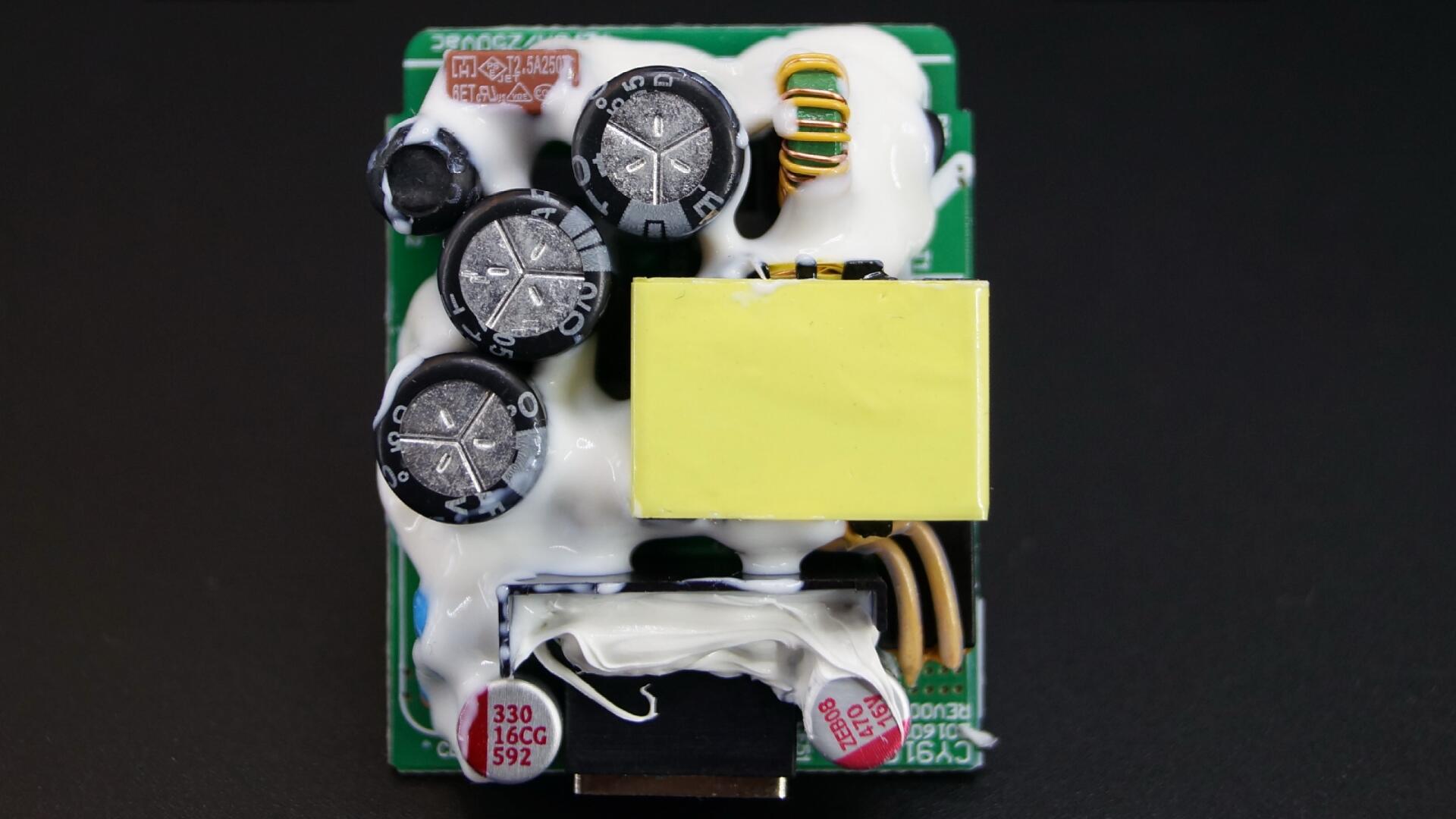

电路正面，使用大量的绝缘硅胶固定元件，避免震动等导致的意外。
电路板背面，高低压有绝缘塑料片隔离。
黑色是过电压保护电阻，过压的时候电阻击穿短路，将保险丝烧断从而保护电路不受伤害。

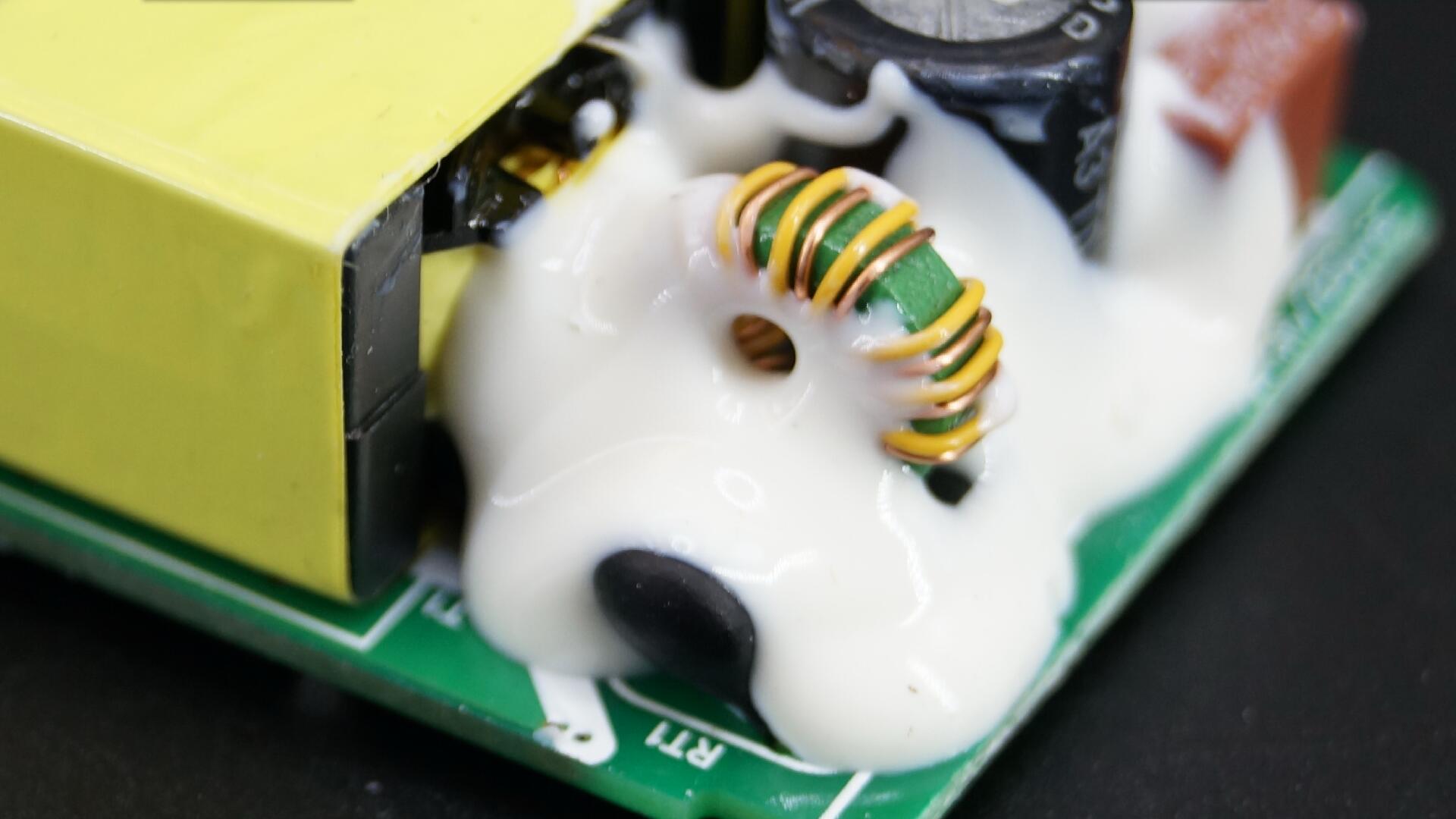

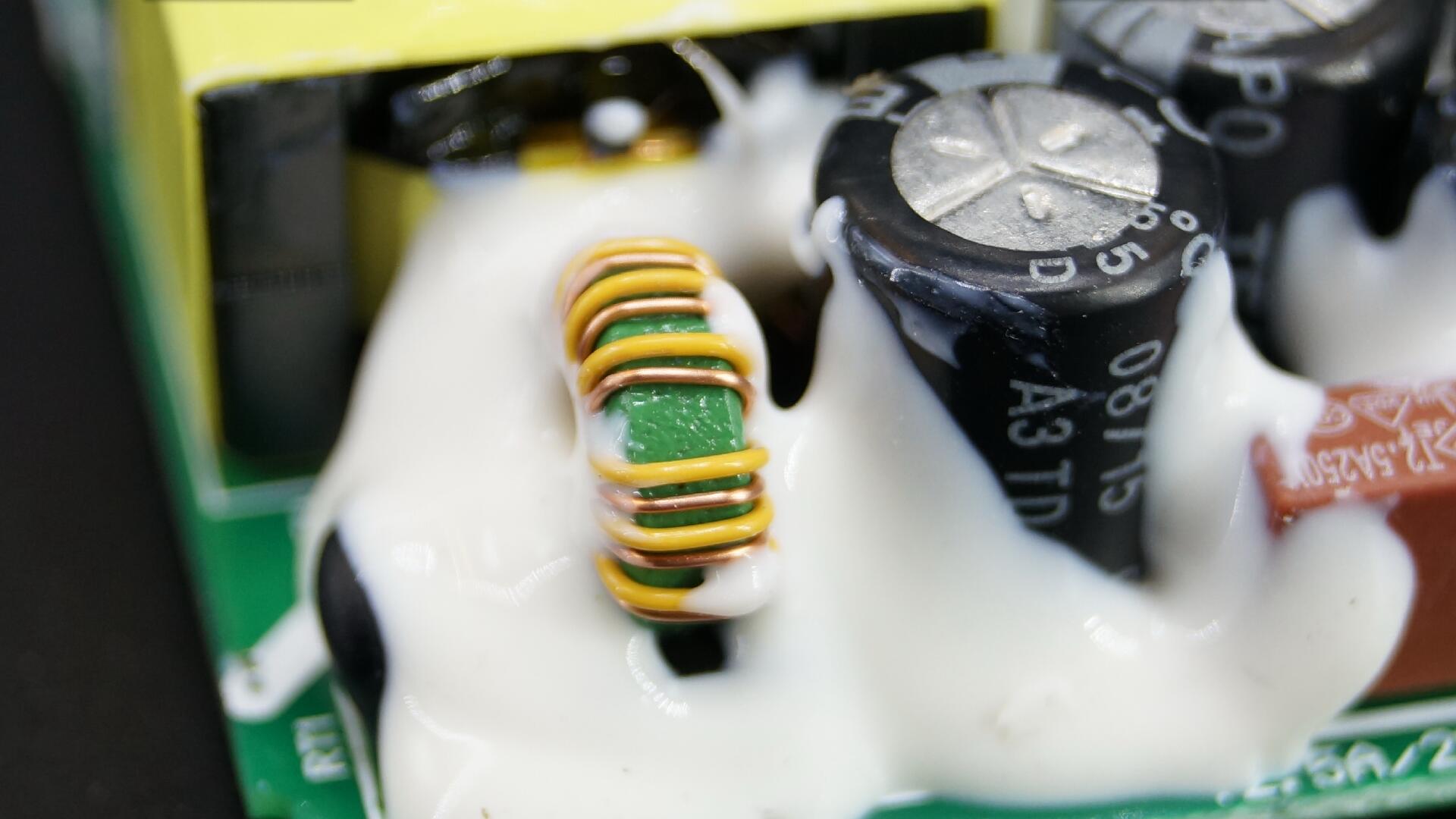

一级EMI部分，共模电感。
市电输入端保险丝。

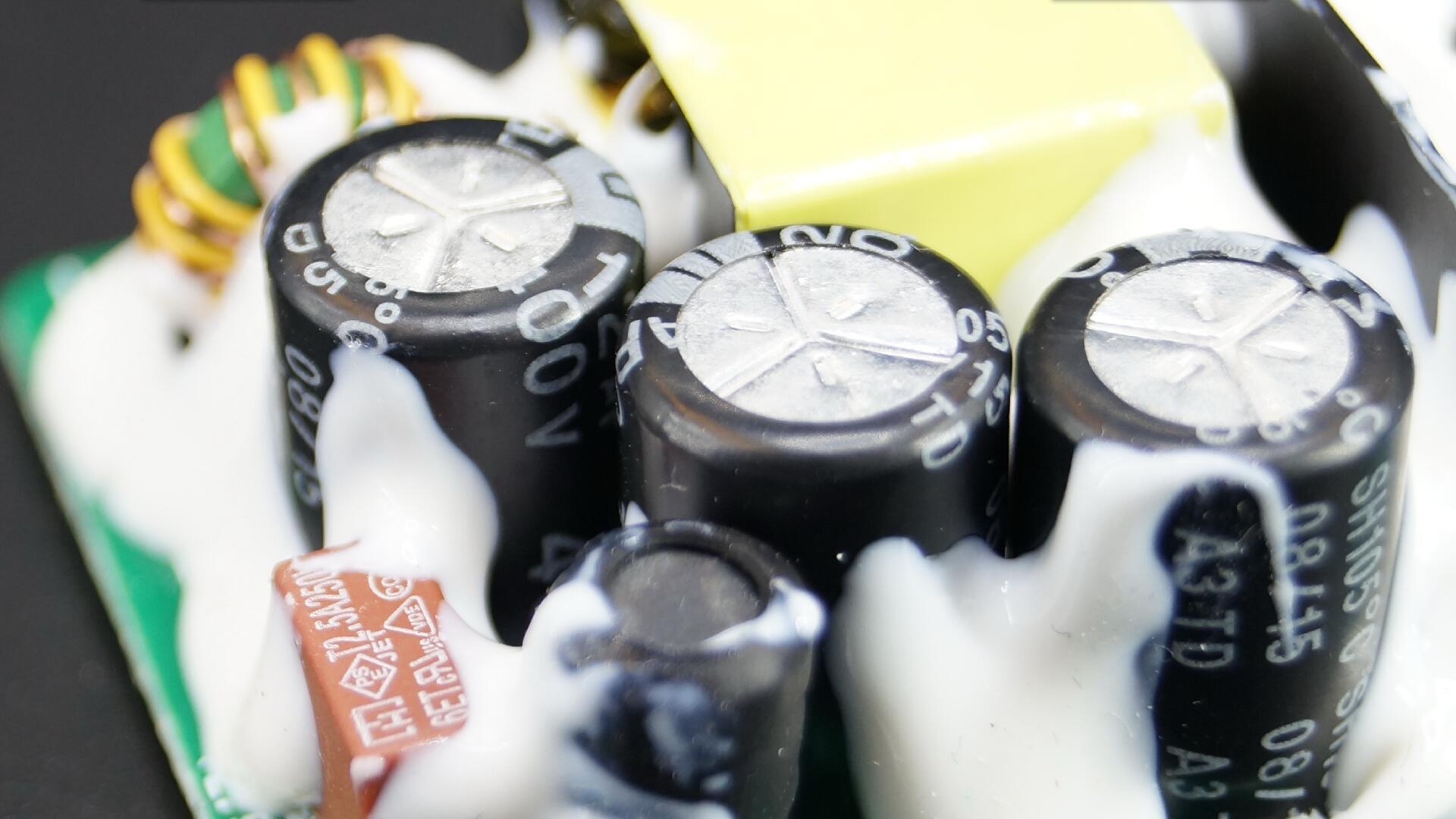

主电容采用的是台湾至宝TEAPO品牌，耐压400v三枚12微法并*总联**容量36微法。
主电容采用的是台湾至宝TEAPO品牌，耐温105度。

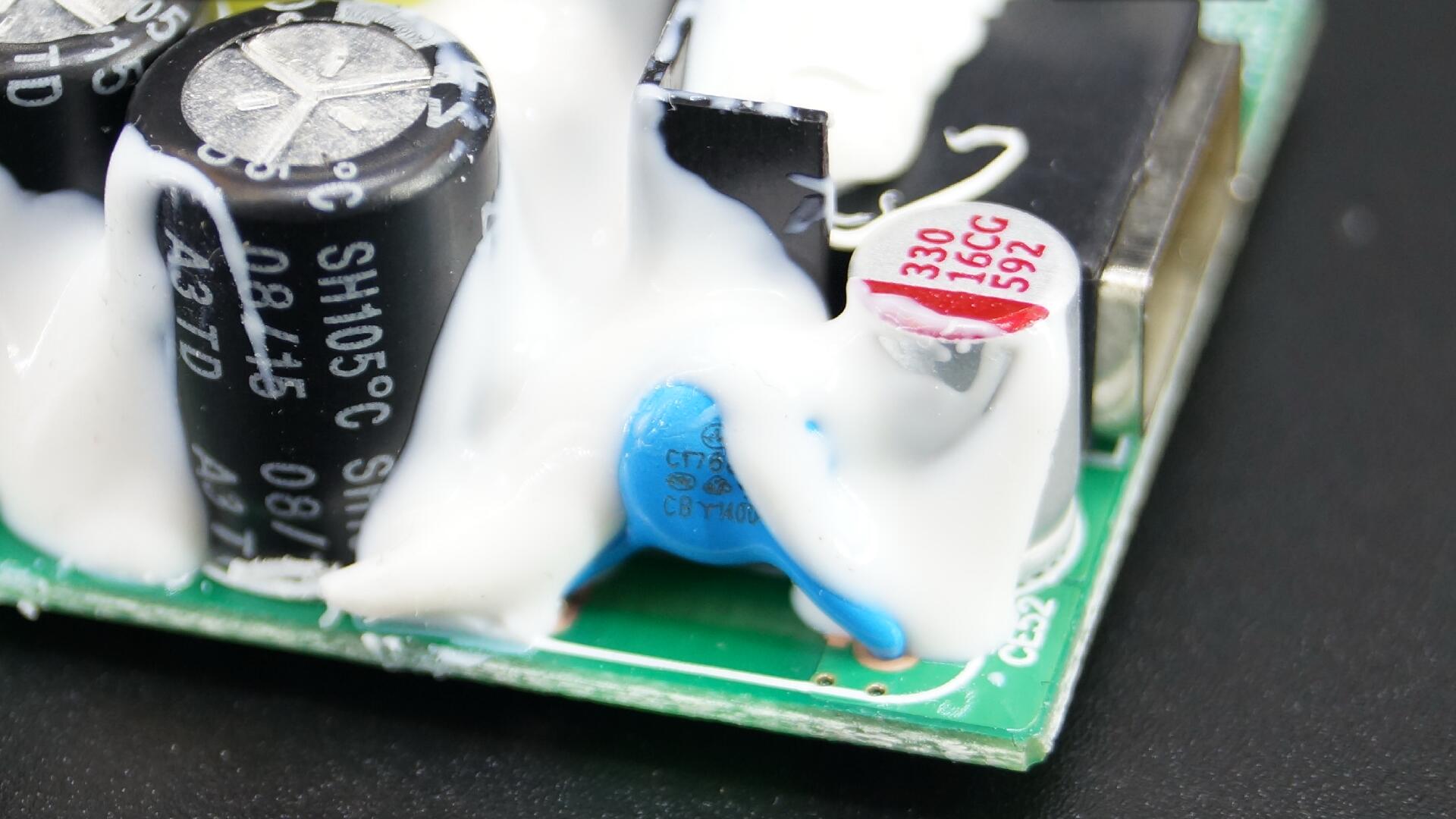

防止触摸屏失灵的Y电容。
变压器输出绕组。

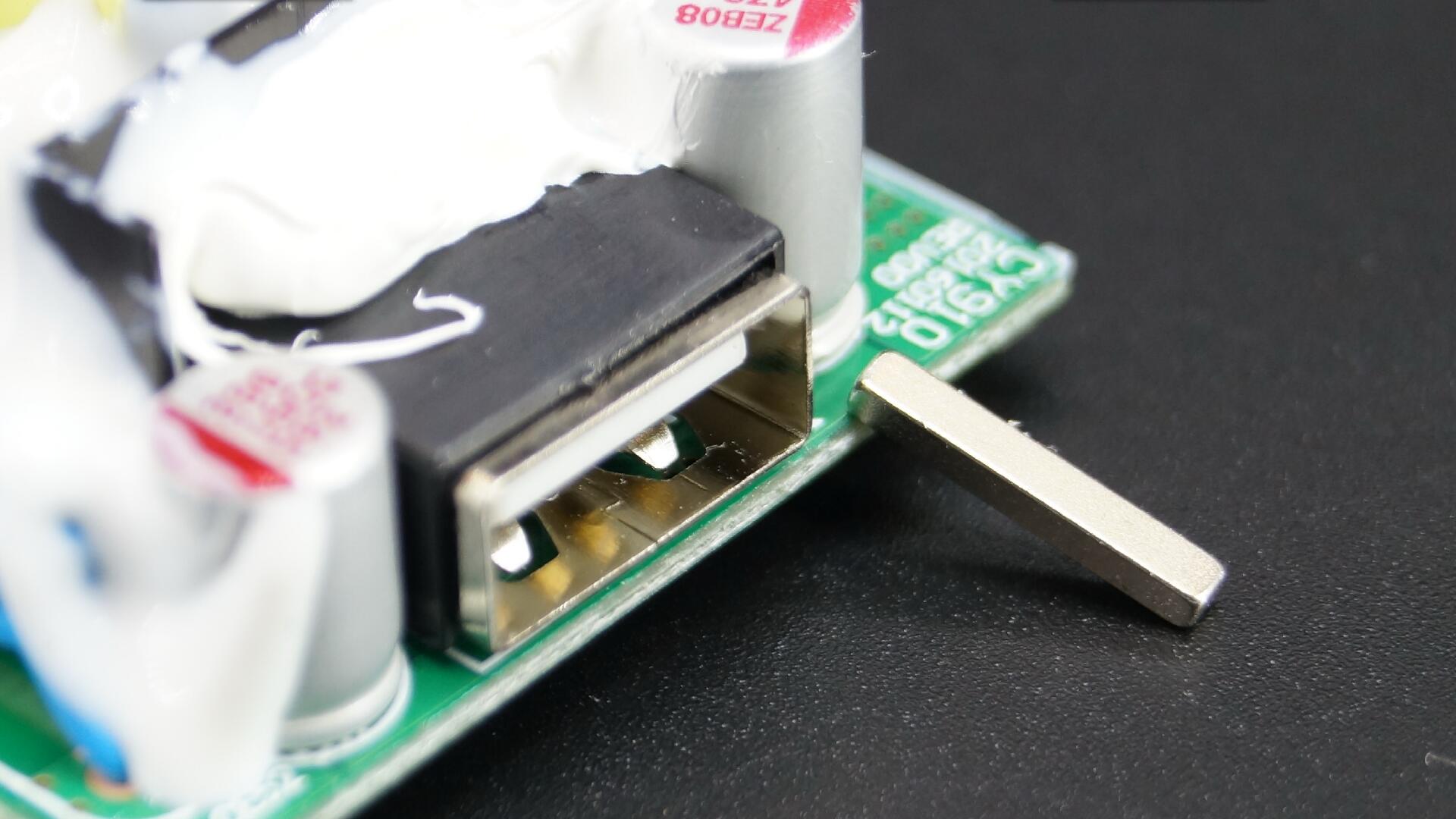

USB插座磁铁不吸，采用铜质的。

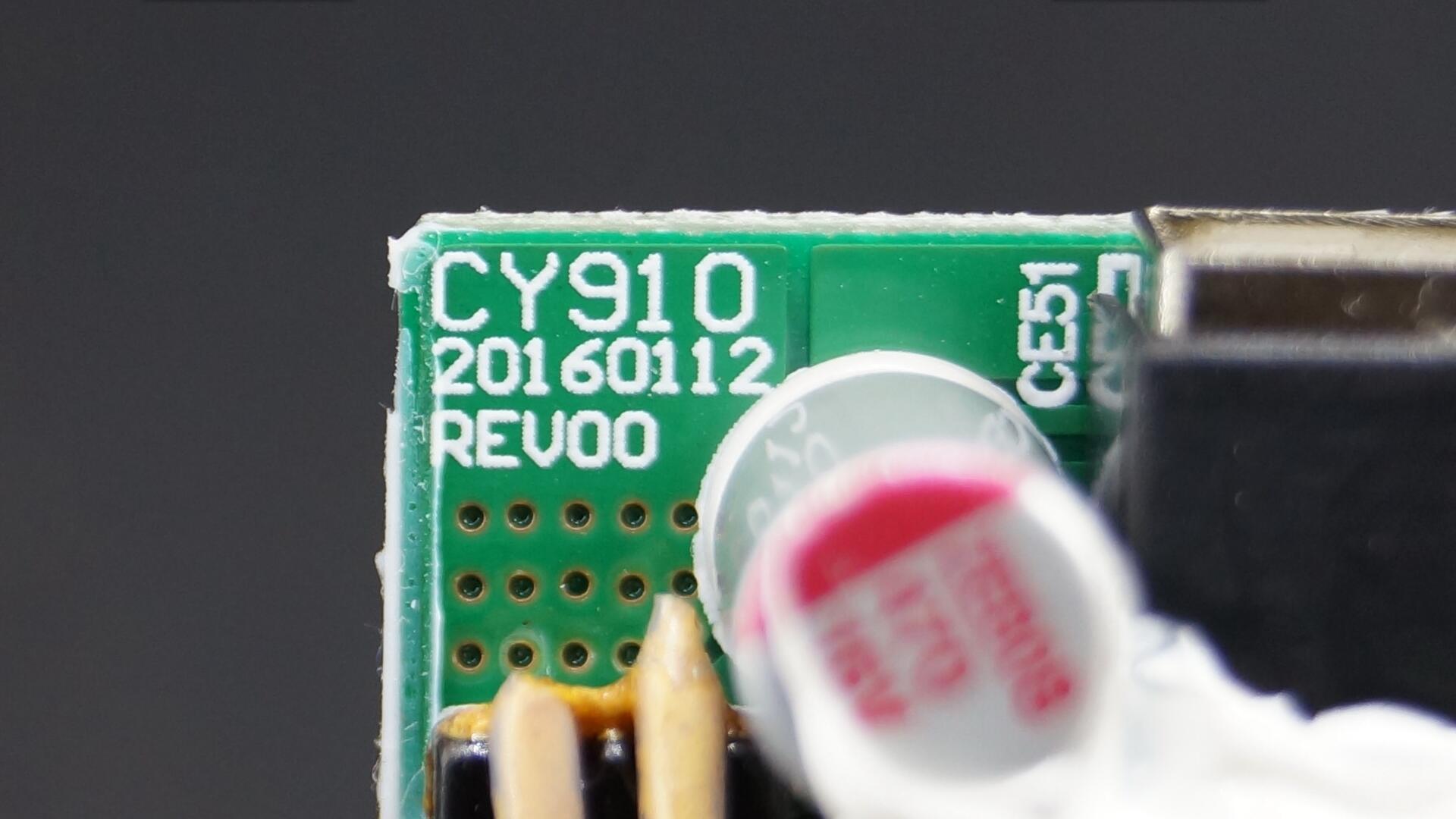

PCB印刷有充电器的内部开发代号、日期、版本。从图中可见内部代号为CY910，在2016年1月12日已经设计好，版本号为REV00。

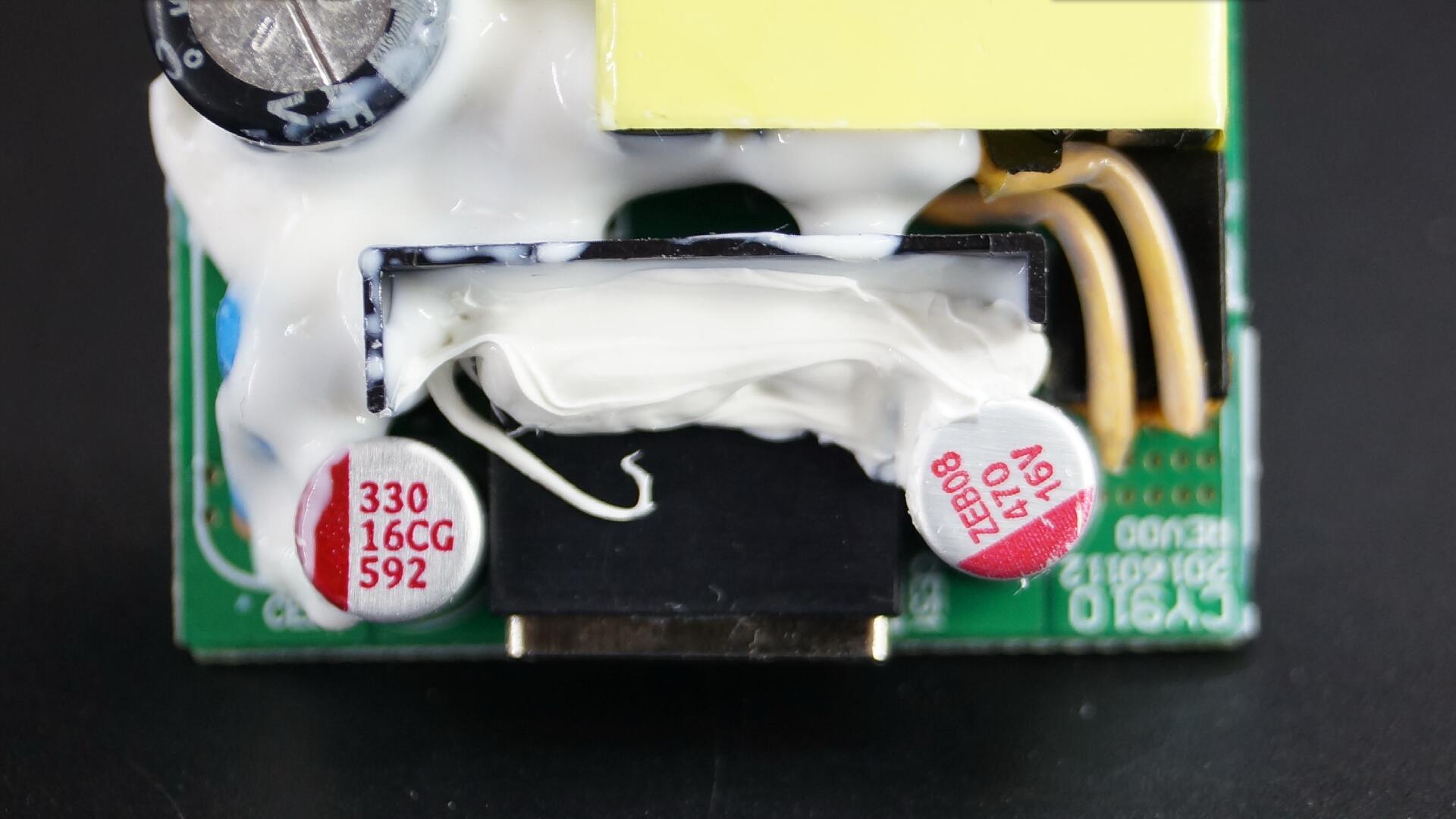

两枚16V耐压固态电容并联为输出滤波，总容量为800微法。

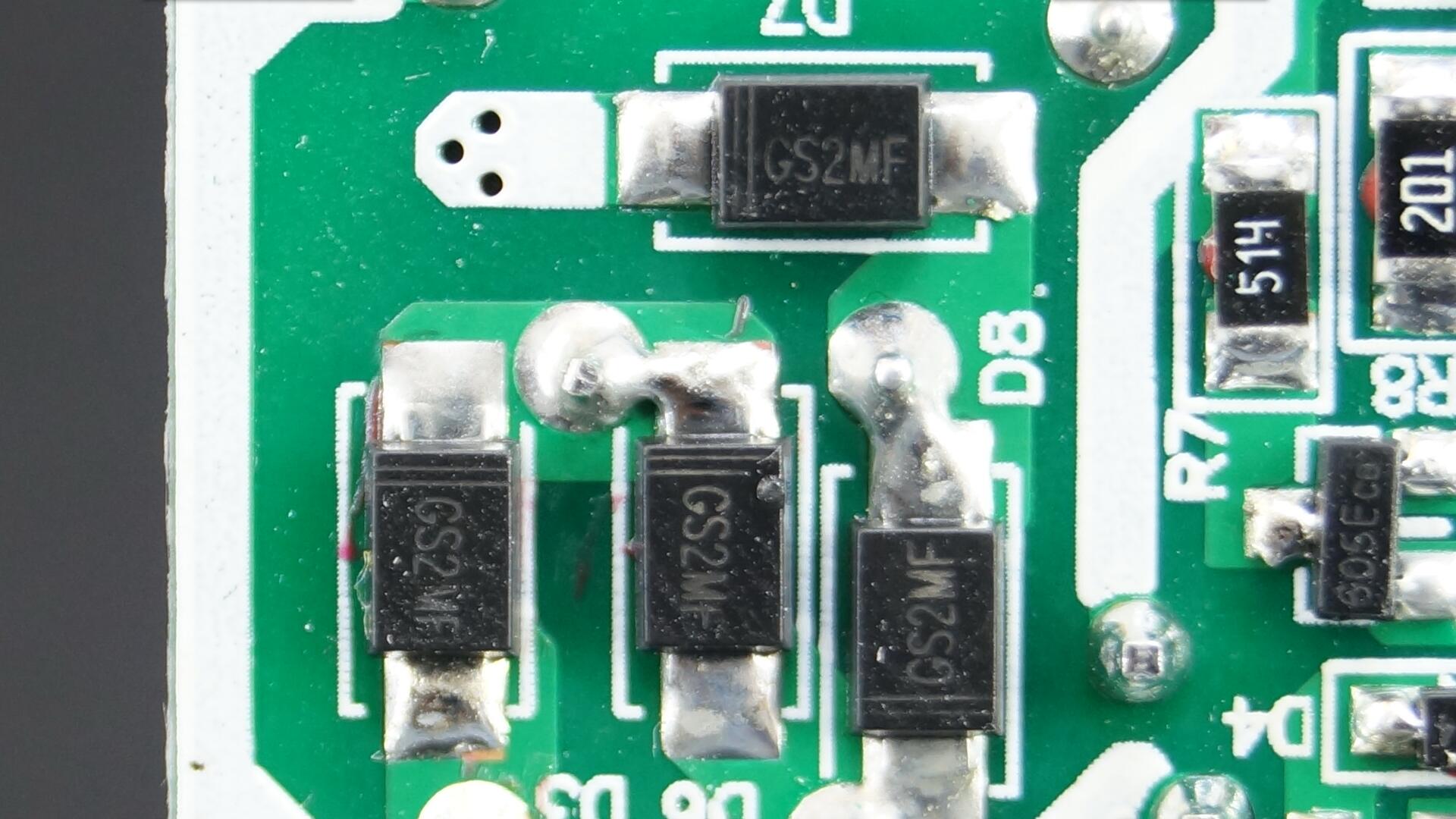

四枚型号为GS2MF贴片整流二极管组成整流桥。

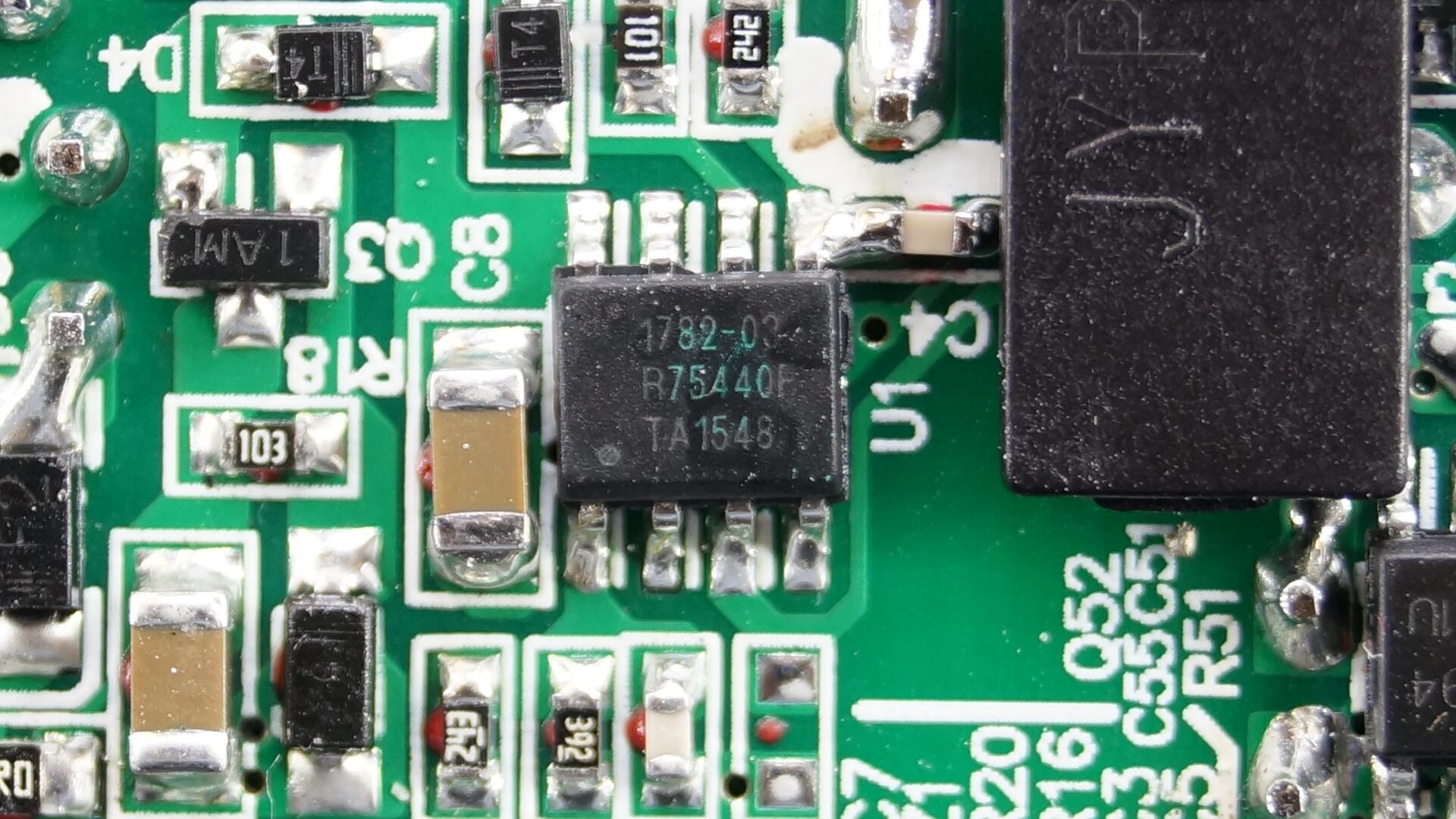

来自Dialog的型号为IW1782一次侧AC/DC控制器（PWM）。根据移动设备需要的电压，适配器可配置为从3.6V至12V（200mV增量）的多级输出，且该解决方案可与QC2.0和USB BC1.2充电要求反向兼容。同时IW1782内带MTK PEP2.0快充识别。

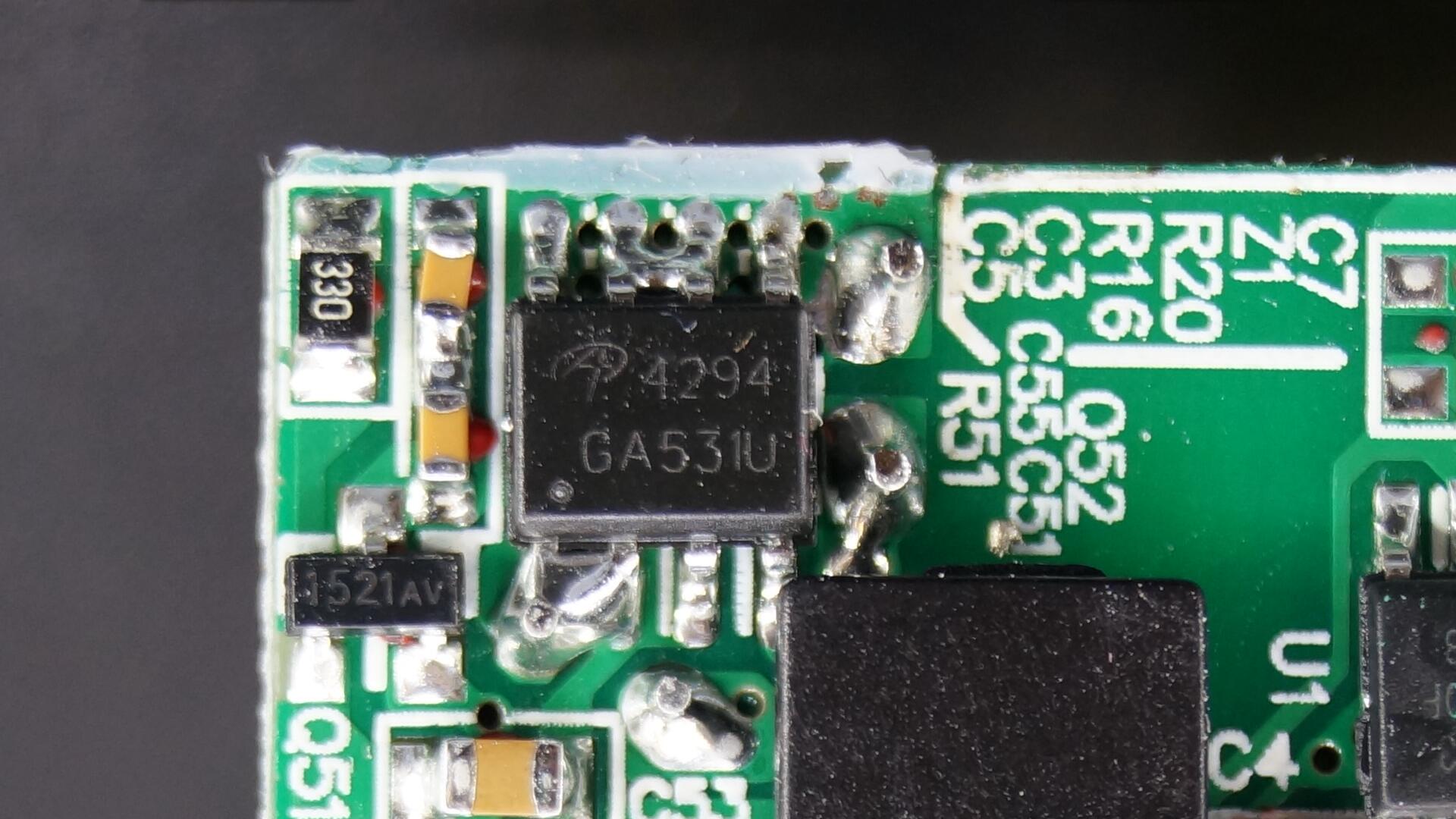

同步整流MOS型号AO4294 100V N-Channel MOSFET 。

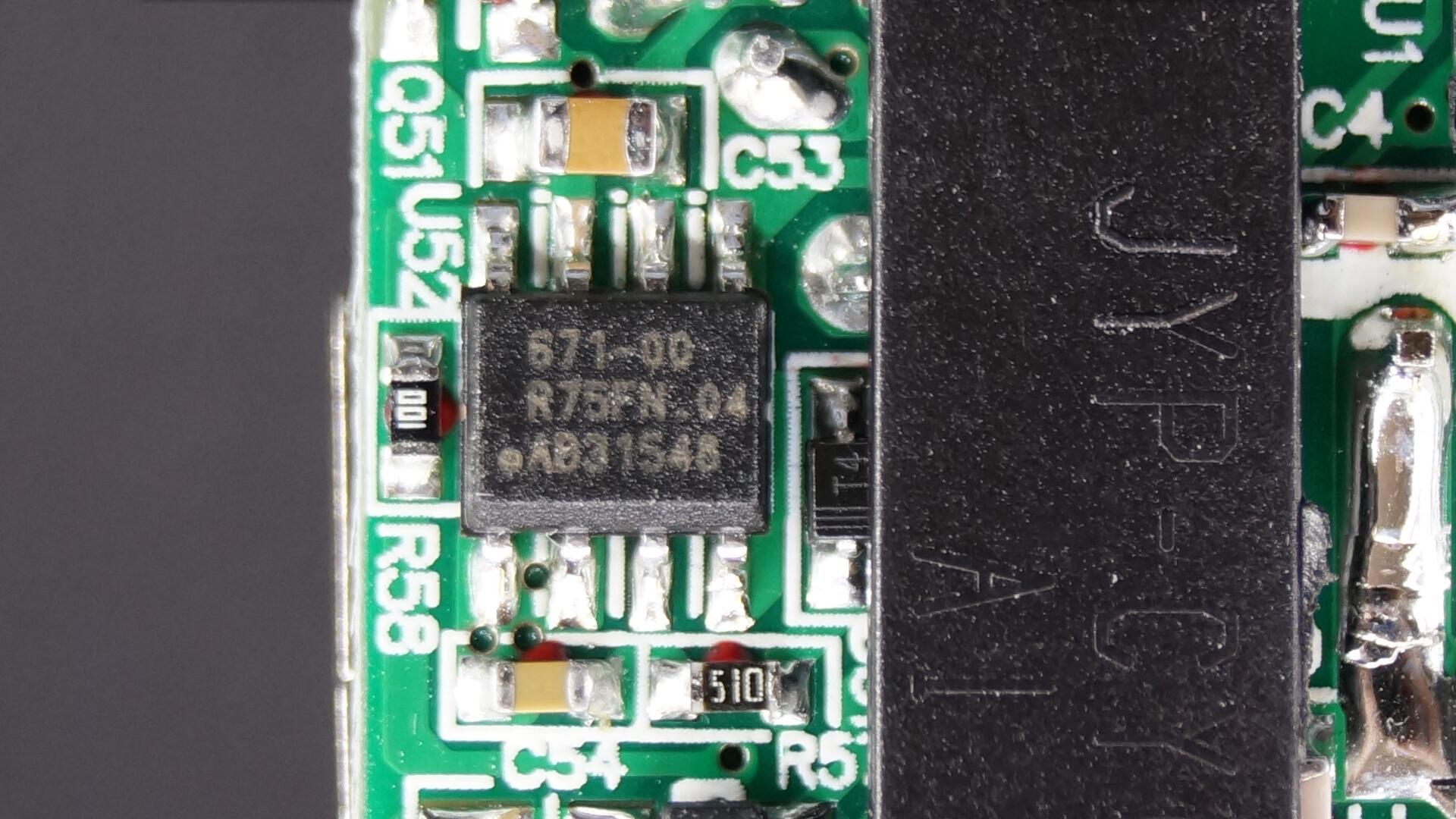

来自Dialog的型号为iW671同步整流器。

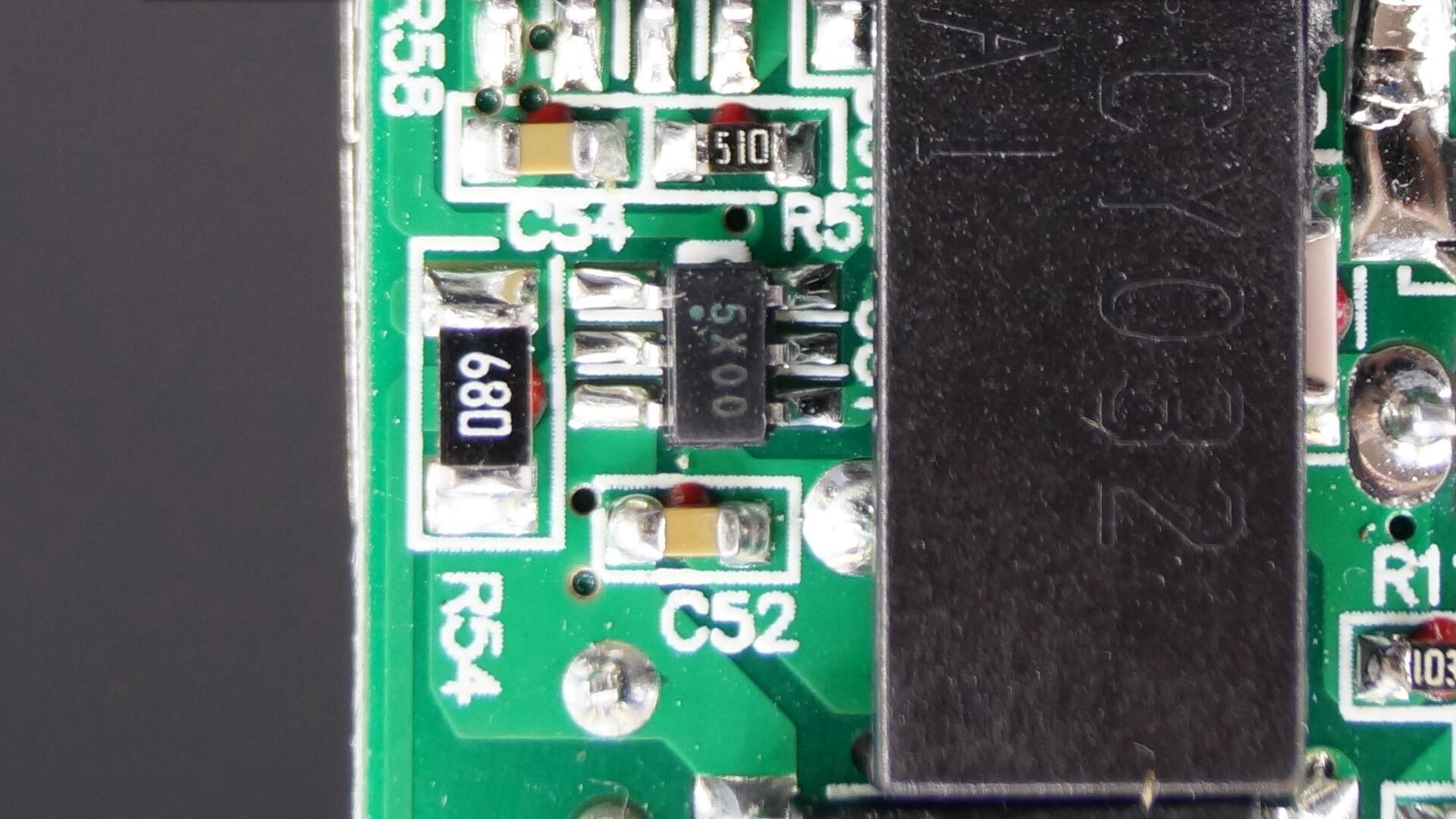

来自Dialog的型号为IW636的QC3.0识别IC。

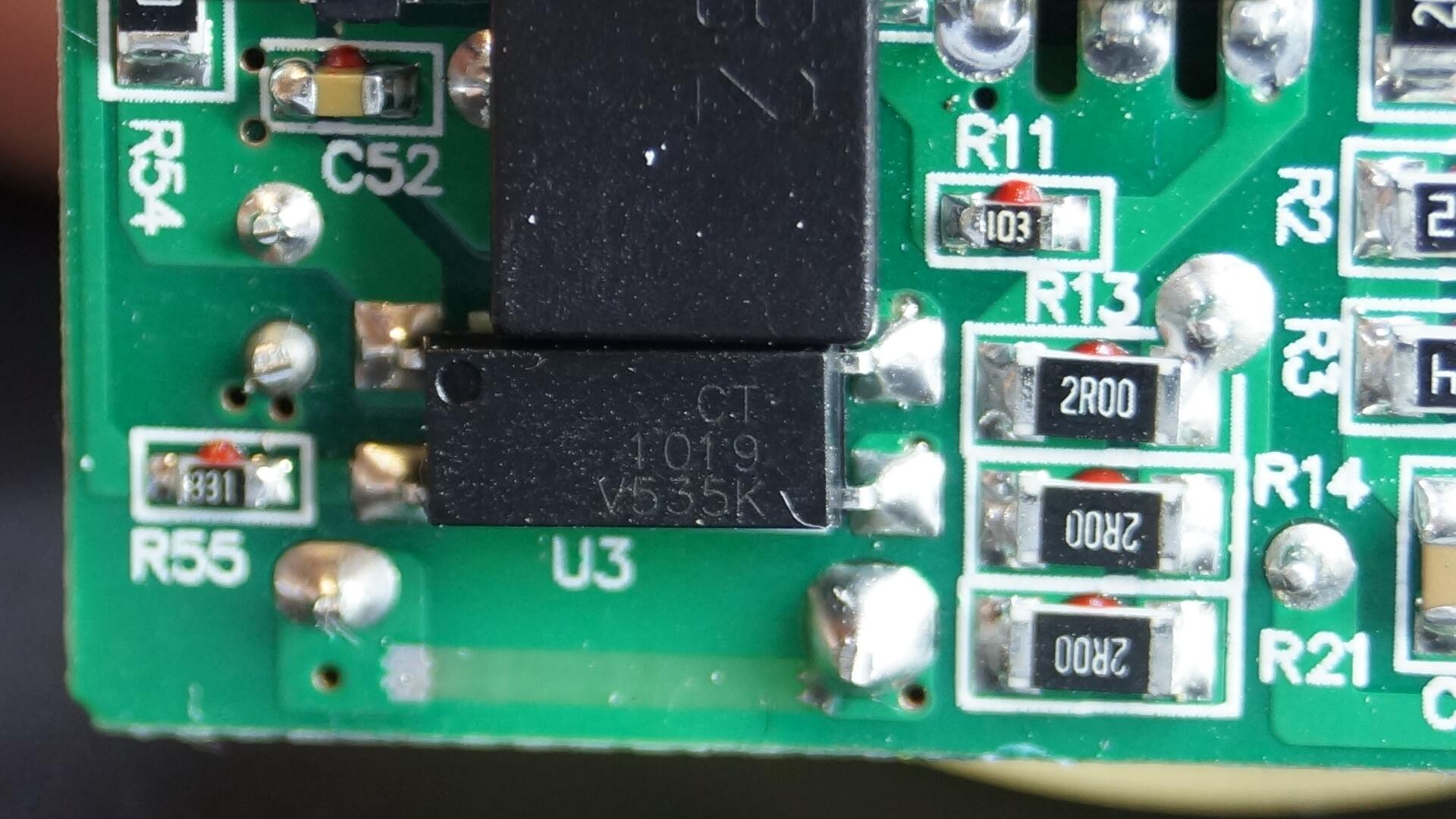

光耦型号为CT1019。

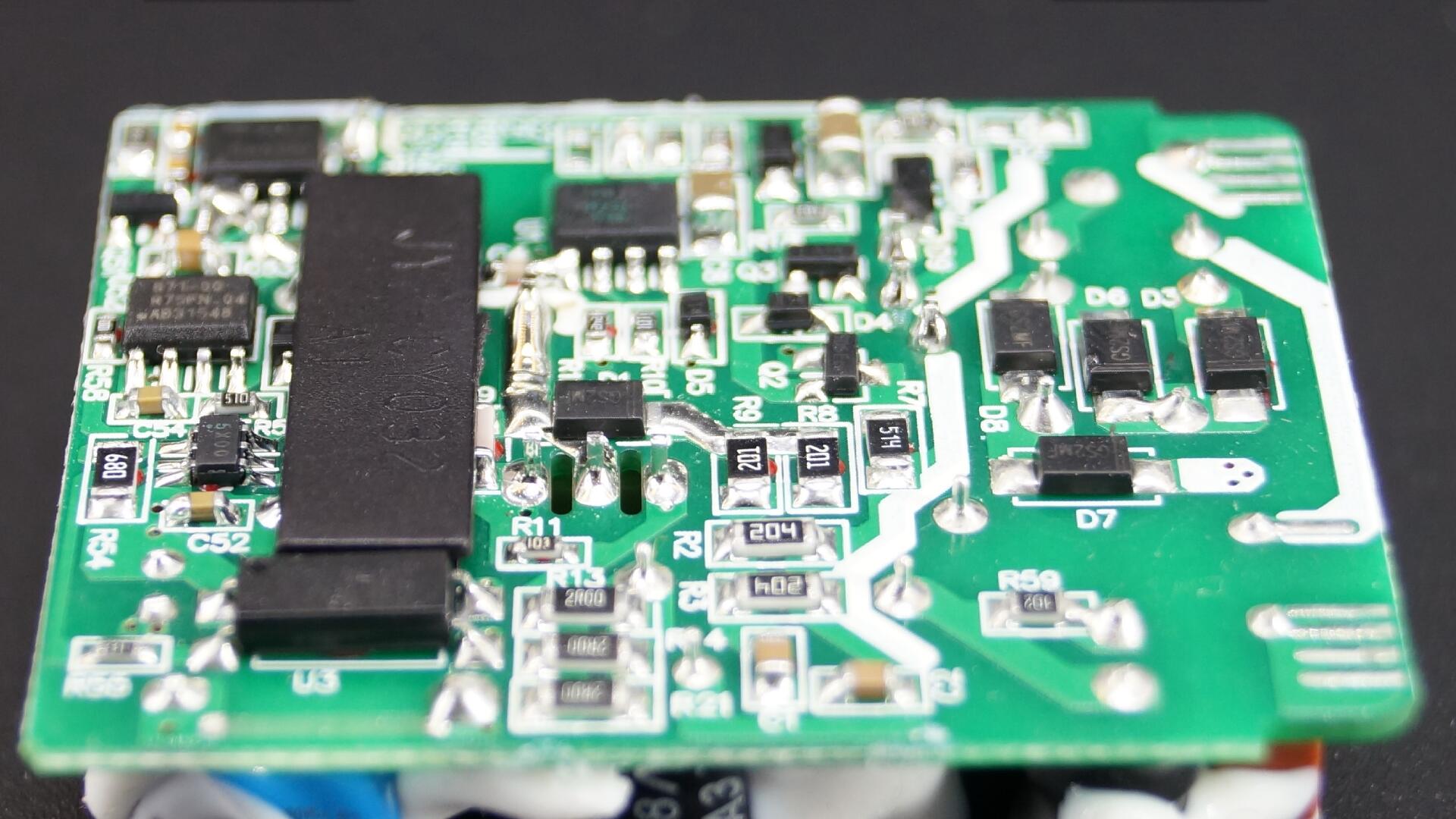

PCB背面布局特写。
通过拆解让我们看到了魅族UP0830充电器的内部做工，内部的主控芯片均采用了一线大厂元器件，确保了性能的稳定性；通过对芯片公开的技术文档分析得出，这款充电器内置了两颗快充识别芯片，同时支持QC3.0和MTK PEP2.0双快充协议，是目前在售的首款支持QC3.0的双快充充电器。输出部分搭配了两颗固态电容，确保长期工作中不爆浆，提升产品使用的稳定性。元器件的SMT贴片没有毛刺、堆锡，看起来布局很工整。拆解只能反馈了内部结构，那性能如何，我们结合用户日常应用场景进行实测。

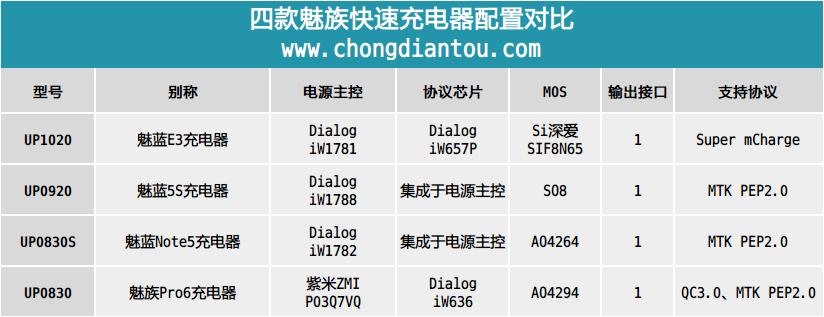

1、四款充电器无论在用料还是工艺上都非常优秀，主控芯片采用一线大厂元器件，确保了性能的稳定；输出部分采用固态电容，确保高温长期工作稳定，提升产品使用的稳定性。
2、支持的协议上看，魅族UP1020依旧保留着高端工艺的传统，以优秀的做工用料使它能达到20W的cold mCharge，在同功率快充之中可能是最低温的了；魅族单口快充充电器UP0920，支持最大18W的MTK PEP 2.0；UP0830S支持最大24W的MTK PEP 2.0；UP0830支持最大24W的QC3.0或者MTK PEP 2.0。
3、其他方面，UP1020使用高效Dialog初次级配套方案，在高效同步整流的同时具有输出电压精细调节功能；魅族单口快充充电器UP0920拥有iWatt方案的加持，以及采用了知名品牌BERYL绿宝石固态电容，电路上选用目前主流的同步整流架构；魅族UP0830充电器的内部做工，内部的主控芯片均采用了一线大厂元器件，这款充电器内置了两颗快充识别芯片，同时支持QC3.0和MTK PEP2.0双快充协议，输出部分搭配了两颗固态电容，确保长期工作中不爆浆，提升产品使用的稳定性；从拆机对比可以看出UP0830S除了只支持MTKPE快充协议以外相对于其他版本的UP0830并无其他缩水。
