【故障机型】苹果X 64GB
【故障现象】上电大电流四百多毫安不开机
【故障分析】顾客拿过来说是放着充电一会拿起来就黑屏不开机了，根据测试电流来看
肯定是主板的待机电路有短路存在，直接从三路待机电路入手就可以
【维修过程】因为苹果X是双层板，所以暂时不分层，重点先检查外面的元器件，首先
先测电池正极对地值400左右正常，再测主供电线路对地值300多也正常，这样就只能分
层下去缉凶了，分层后先单独给逻辑板上电测试发现还是大电流四百多毫安，这样就可

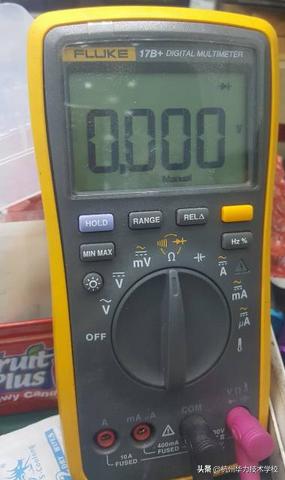

以确定是AP上半部分导致的问题了，电池正极和主供电都测过了，只能再测开机升压电
路PP_VDD_BOOST发现对地短路

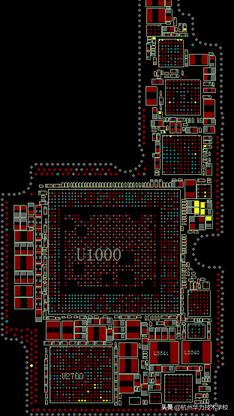

找到元凶线路那就好办了，先看看这条线路的相关元器件，不算多

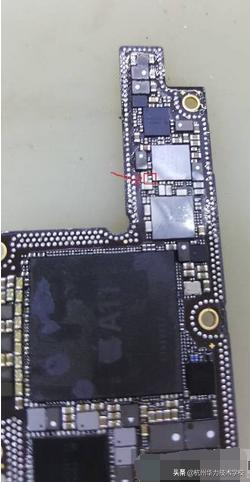

先手摸看看能不能明显摸出哪个元件明显发热的，摸了一会也没摸出来，直接松香法伺
候，马上让元凶现形，就是PP_VDD_BOOST电路上的C4498损坏导致
只是升压电路上的滤波电容

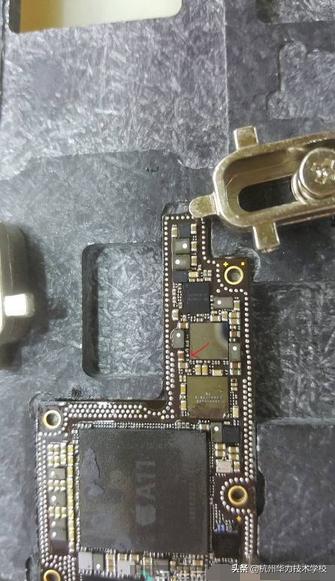

直接用烙铁把C4498挑掉后再测对地值恢复正常，从料板上拆了一个装上后用测试架再
测能开机，合起来装机，此机修复完成
【维修总结】苹果X很多大电流不开机的故障，像这个机子的C4498应该也是经常坏的，
因为已经修过几台是这个元件坏的，根据维修经验来看大电流还有个规律可循，一般直
接打表的基本都是0402规格的大电容损坏，几百毫安的大电流一般是0201或者更小规
格的电容损坏导致
