防跳废料的处理
01
处理废料上冲头防跳废料

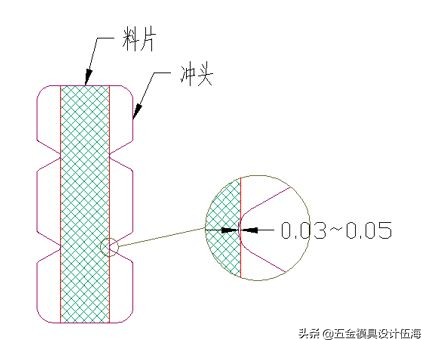

1.冲头上加卡槽防止跳废料

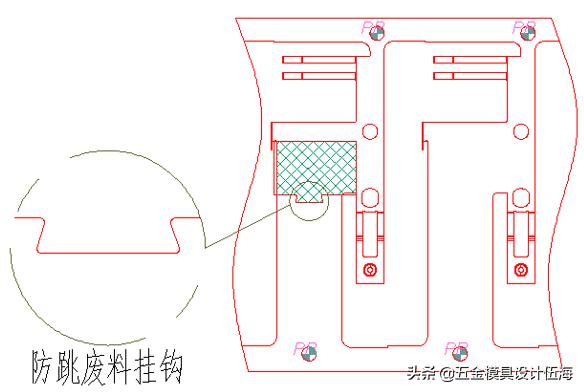

2.规则废料上加挂钩可有效的防止跳废料
02

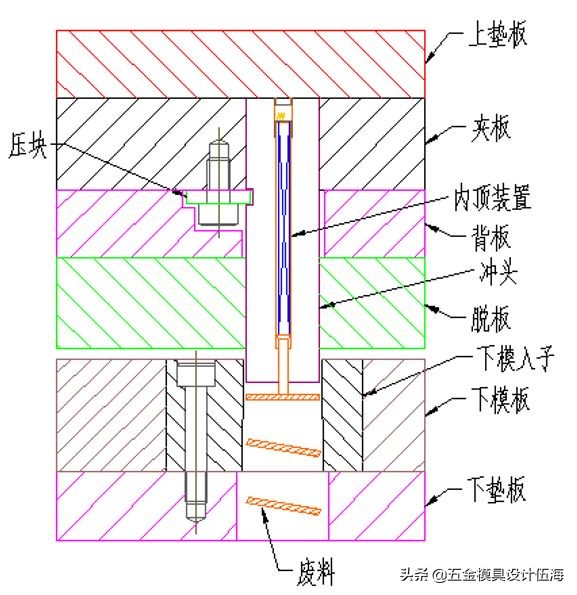

冲头做内脱料销防跳废料
(FLX优先选用）
使用时要注意顶料销的顶出高度，保证在开模状态下顶料销的高度不能露出脱料板，反之易将材料顶变形，影响产品质量．
03

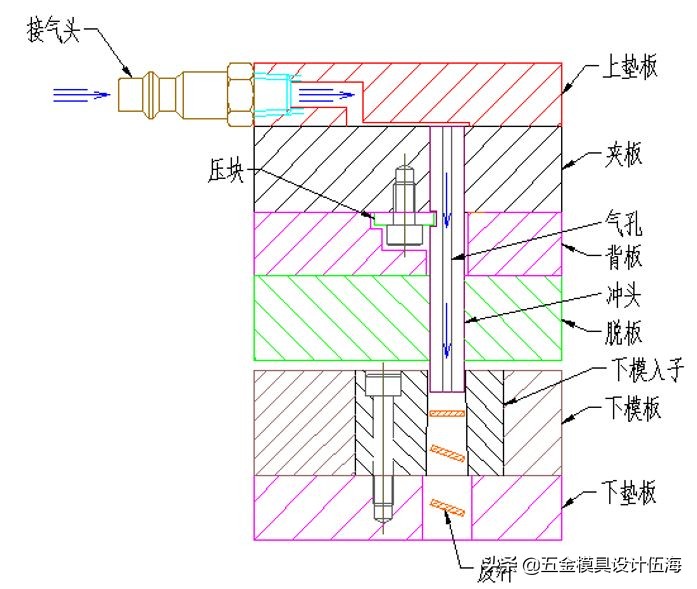

加内吹防跳废料
设计时需注意在做小吹气孔时保证冲头的强度.
04

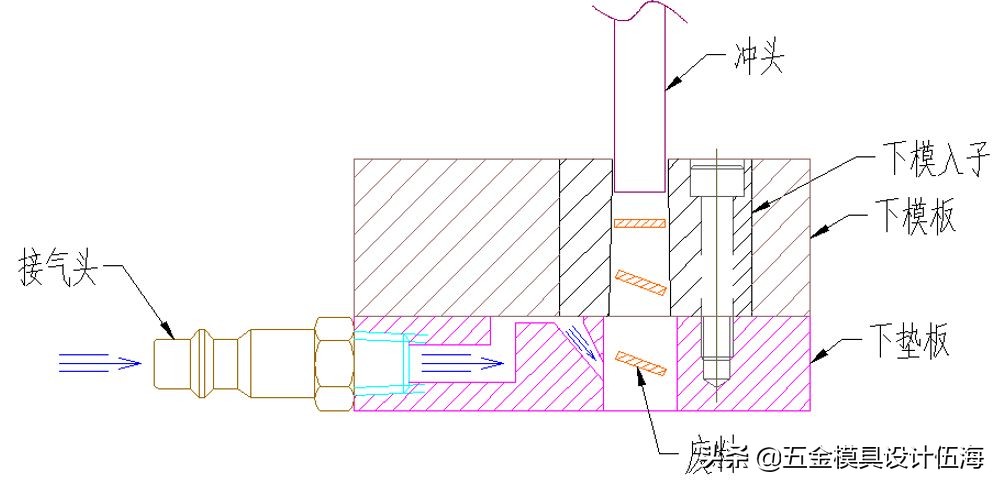

下垫板做气孔抽废料
下垫板做气管，工作时使刀口内形面真空，使废料在空气的流动中被带出而达到防止废跳料的目的．
05
处理下模刀口防跳废料

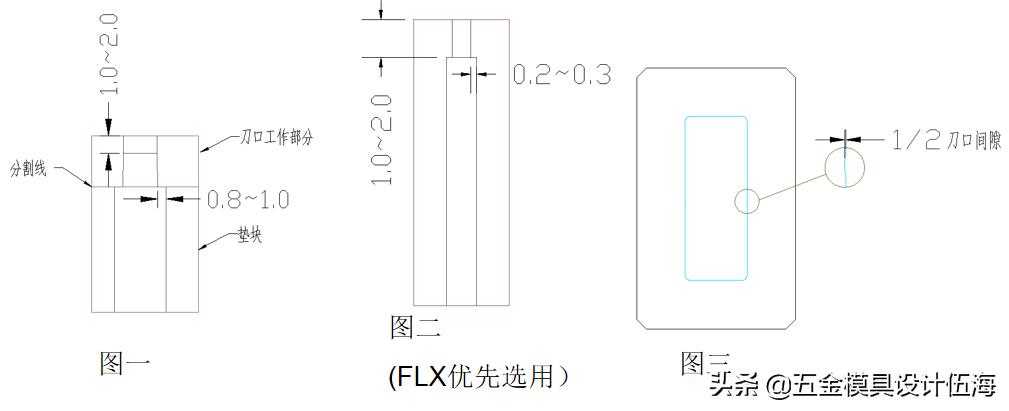

1.刀口入子分上下两层，刀口直身位做短，下垫块做逃孔．(图一）
2.小圆孔下模入子做逃孔，单边+0.2~0.3. (图二）
3.刀口间隙局部做小一半，此方法一般用在刀口间隙大于0.01时选用，对加工要求很高．(图三）
