一、项目概况

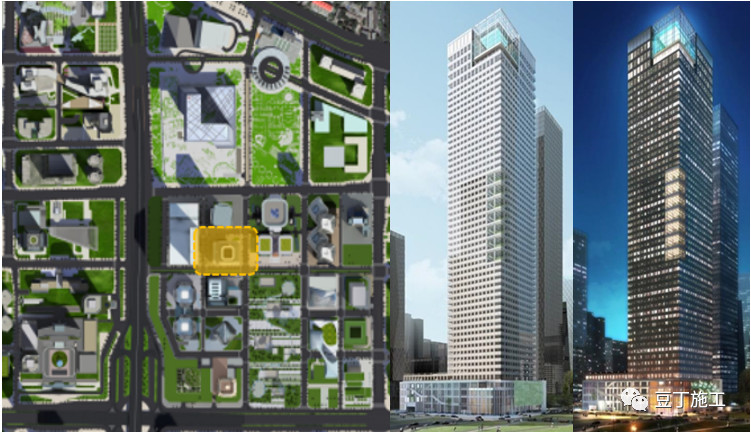

该项目位于北京CBD核心区，由57层的超高层商业办公主楼（建筑高度260m）、裙房（5层，结构高度为26.8m）以及6层+夹层地下室组成，项目占地面积8223m2，总建筑面积约167851m2,其中地上建筑面积约12000m2，地下建筑面积约为47851m2。该工程采用桩筏基础，主塔楼结构形式为核心筒+外框钢结构，裙房为钢筋混凝土结构，建成后将是韩国三星驻中国总部大楼。

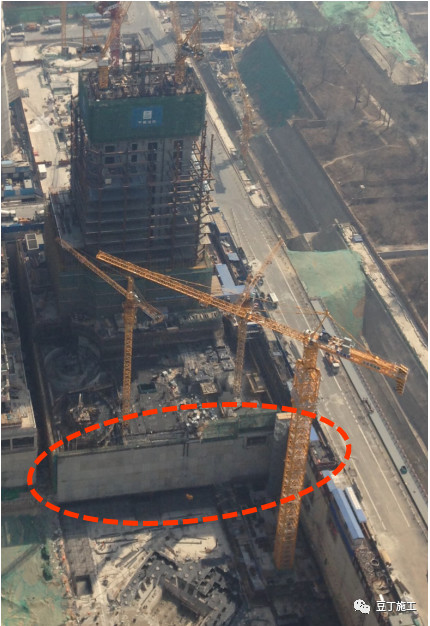

本工程四周均是在建项目，场地狭小，在建项目之间限制性大，尤其是西侧地下室外墙，距红线只有10cm，且红线外侧即为其他项目在施地块，使得西侧地下室21m高外墙无法按照现有施工方法进行结构施工。

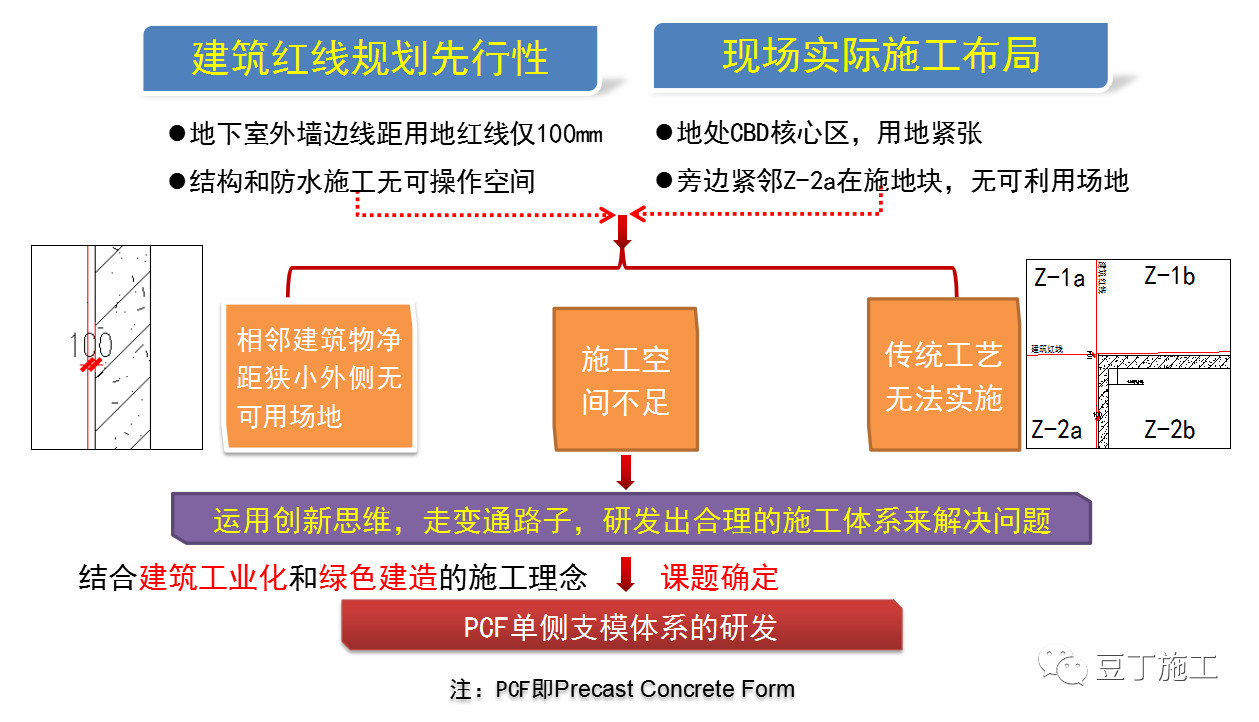

二、问题分析
三、问题解决思路
1、运用创新思维研发PCF(Precast Concrete Form)单侧支模体系，解决操作空间不足的难题。
2、PC板吊装安全，固定可靠，可操作性强。
3、混凝土浇筑完成后PC板位移不大于3mm。
四、确定解决方案
1、拟采用的三种解决方案

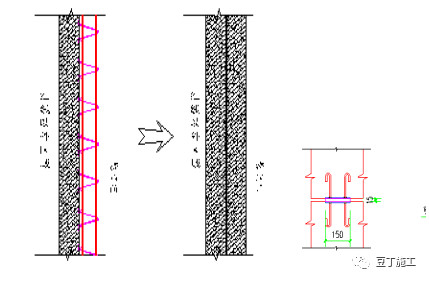

方案一：
PC板预留桁架钢筋，形成叠合墙体系，在工厂预制，与外墙一同浇筑；
采用底面钢板焊接形式固定；
防水在结构完成后施工；
内侧使用大钢模板。
方案二：
PC板光面处理，仅作为外墙模板，在工厂预制；

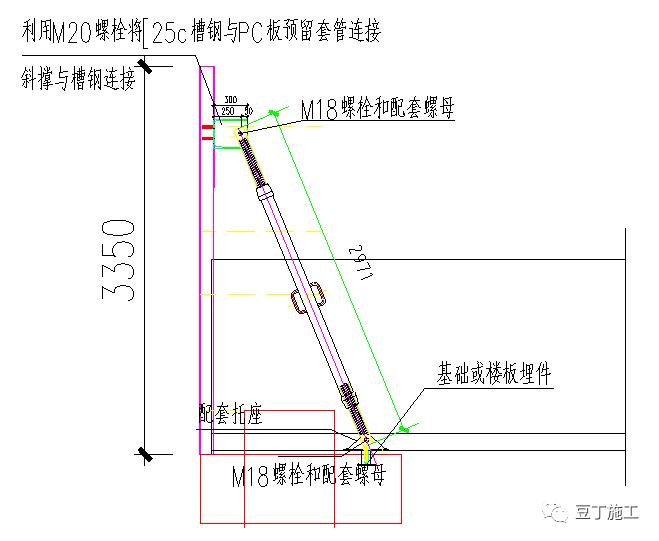

采用槽钢+可调斜撑形式固定；
防水预铺反粘；
内侧使用散拼木模与PC板对拉固定。
方案三：
PC板做成肋形板，参与结构受力，在现场现浇；
采用槽钢+三脚架形式固定；
防水结构完成后施工；
内侧使用组合木模板与PC板对拉固定。

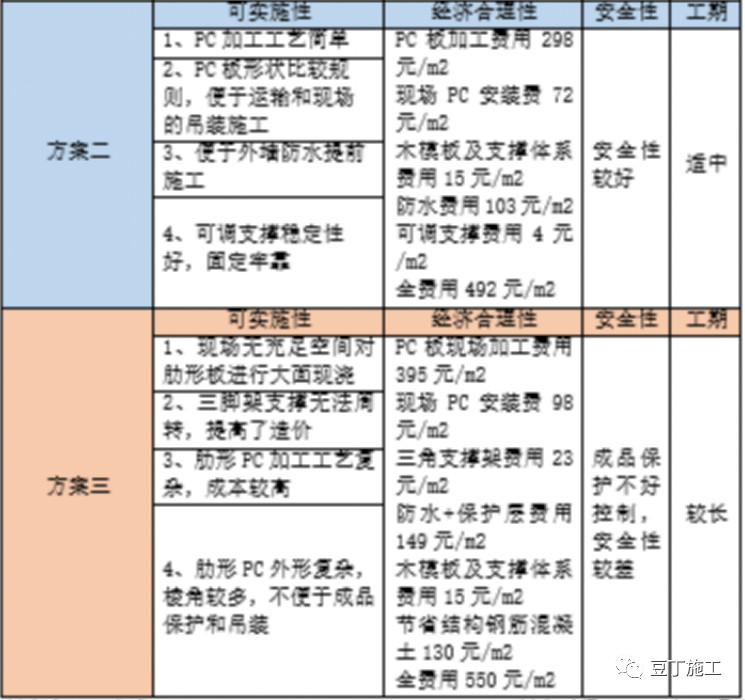

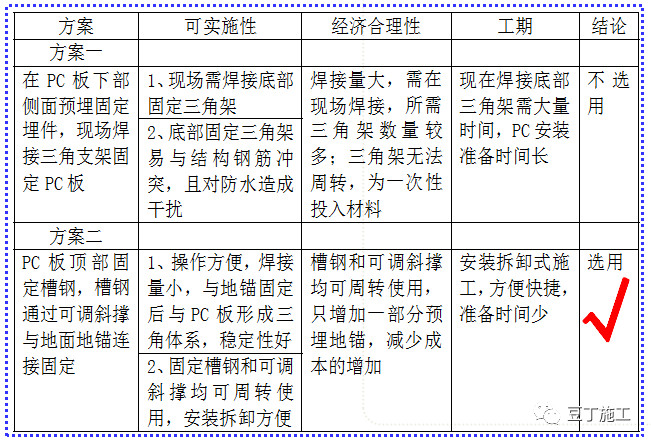

2、方案比选

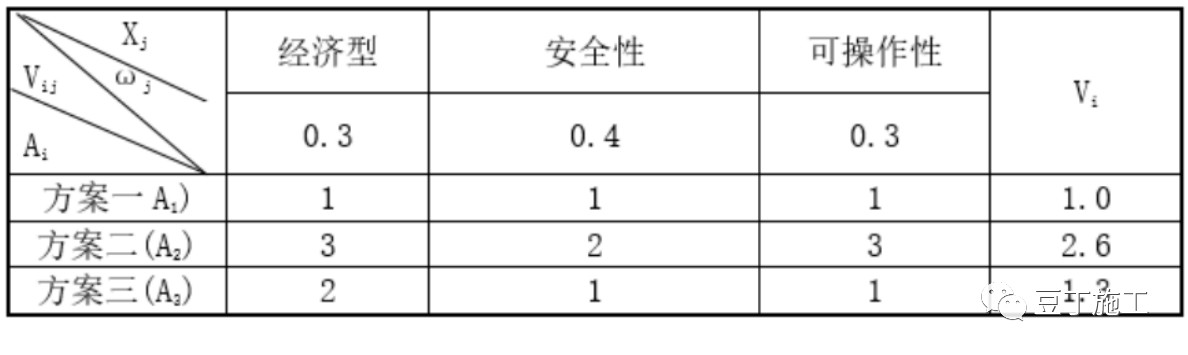

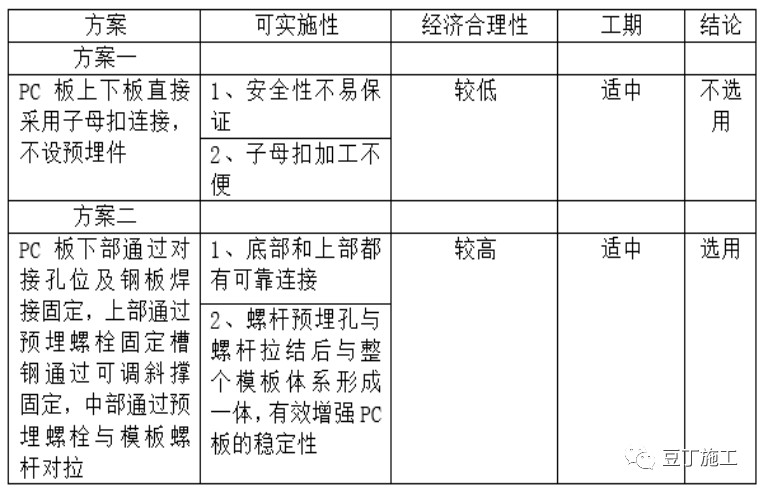

从可实施性、经济合理性、安全性、工期及其他影响等多方位进行分析评估与优选，见下表。
通过对以上三种方案的综合对比与分析，初步选定方案二为研发PCF单侧支模体系的实施方案。
3、方案细化

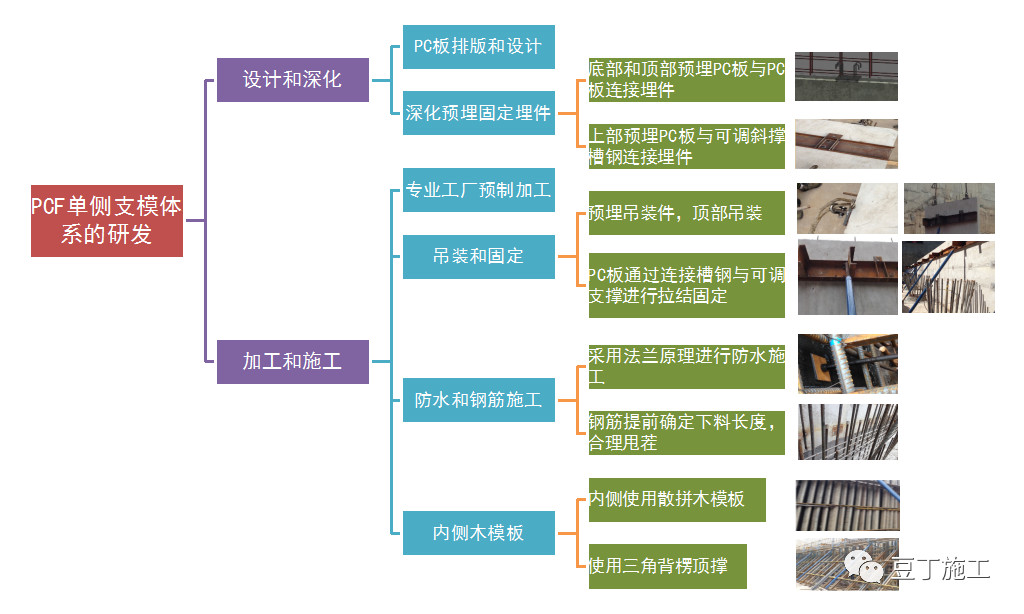

通过以上选择，初步确定了研发PCF单侧支模体系的实施方案，但是方案必须从两个过程、六个方面进行方案细化，具体下图。

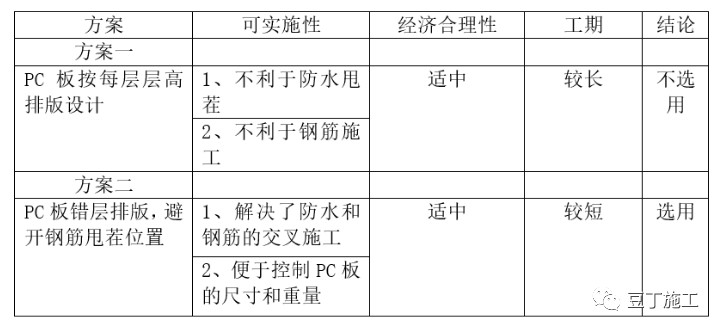

1）PC板的排版和设计
本工程西侧外墙PC板共计164块，PC板上下左右四边留15mm缝隙，最大板规格（长*宽*厚）：3650㎜*3515㎜*120㎜，自重约4002.9㎏。
2）预埋件的深化设计
3）PC板的加工和养护
4）PC板的吊装和固定(吊装)

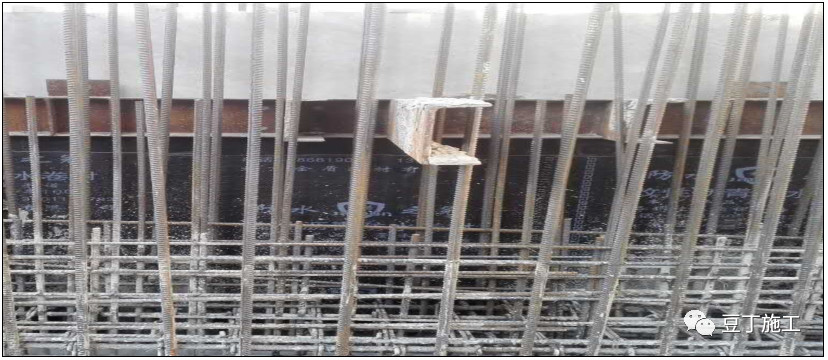

5）墙体防水和钢筋施工
6）内侧模板的选用和混凝土浇筑
4、确定最佳方案
通过以上细化分析，我们确定最佳方案见下图：
五、制定对策

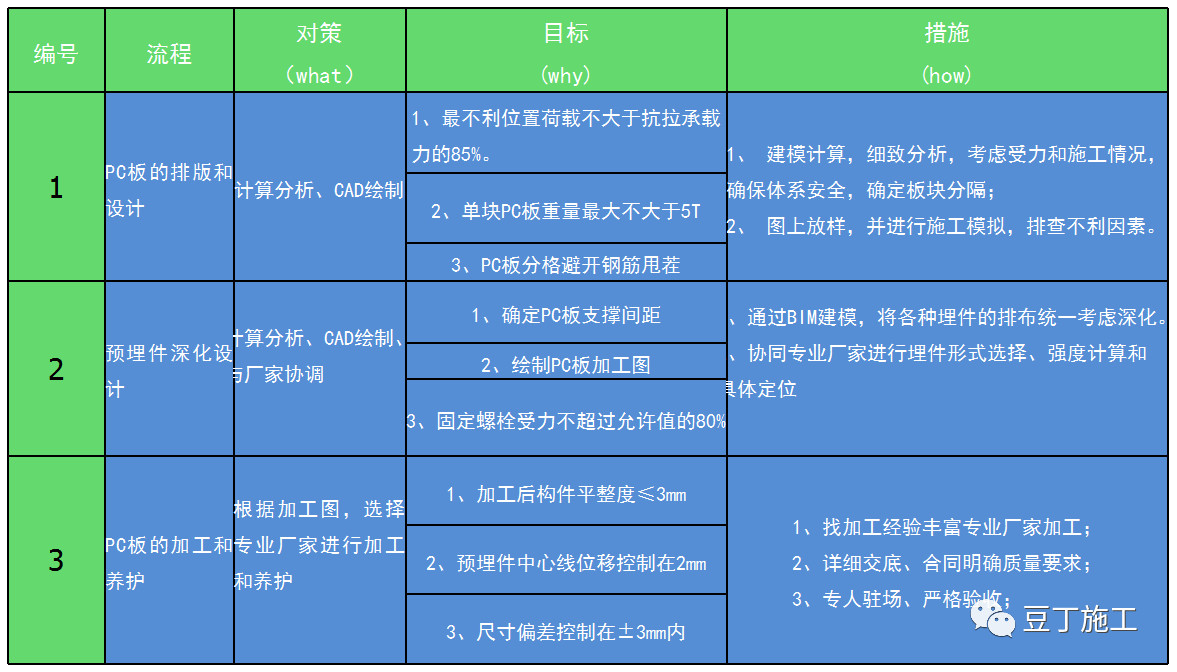

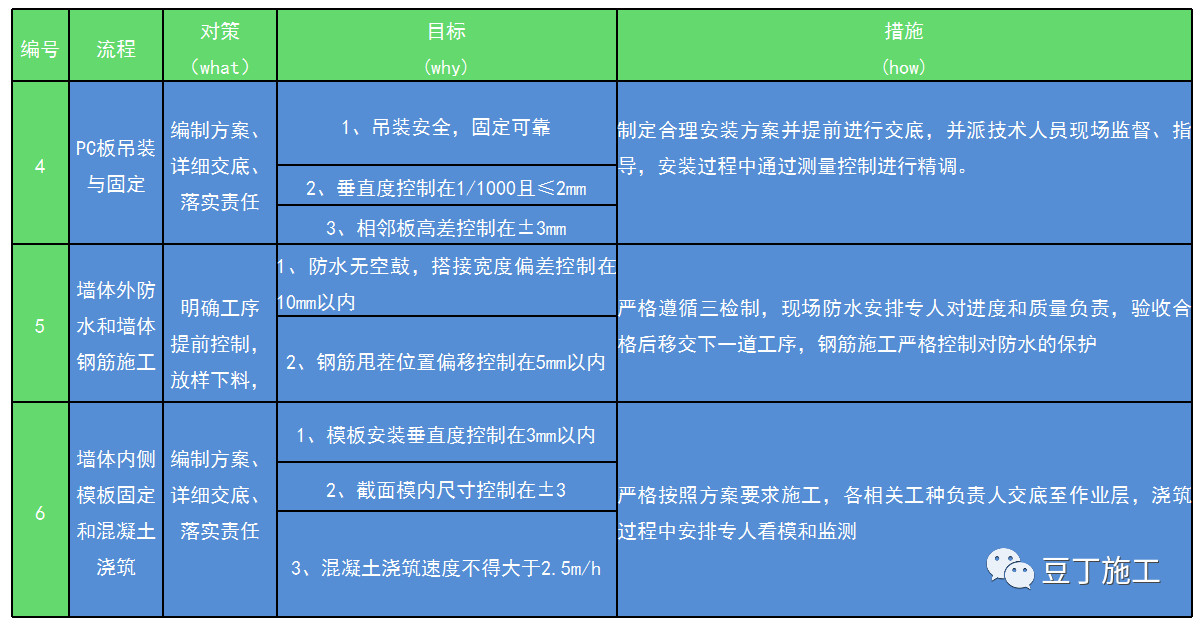

按照5W1H的原则，分析研究相应对策，确立明确的目标值，并最终制定出相应的具体实施措施、明确责任人和完成日期。
六、对策实施

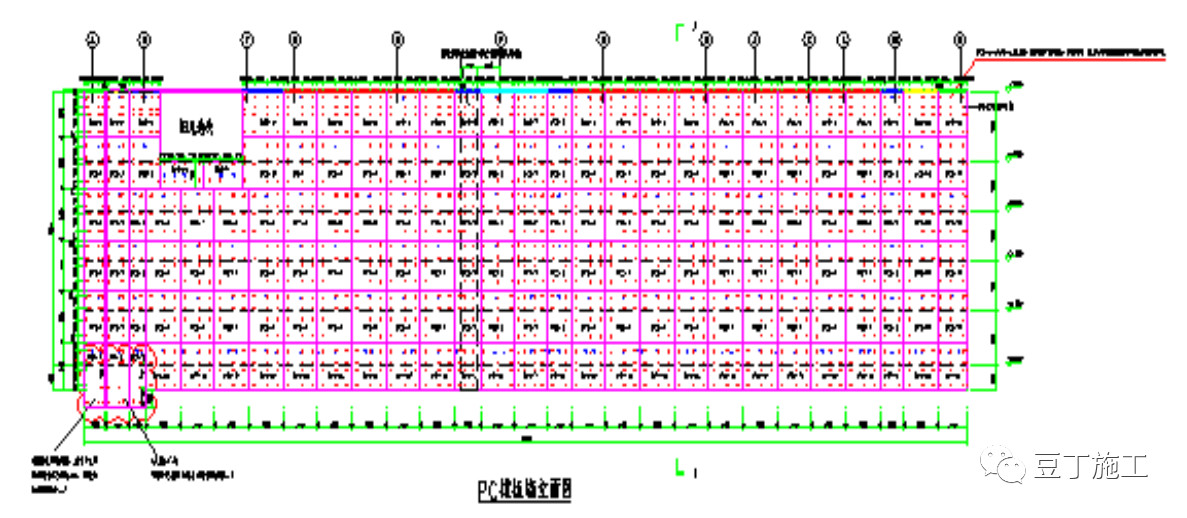

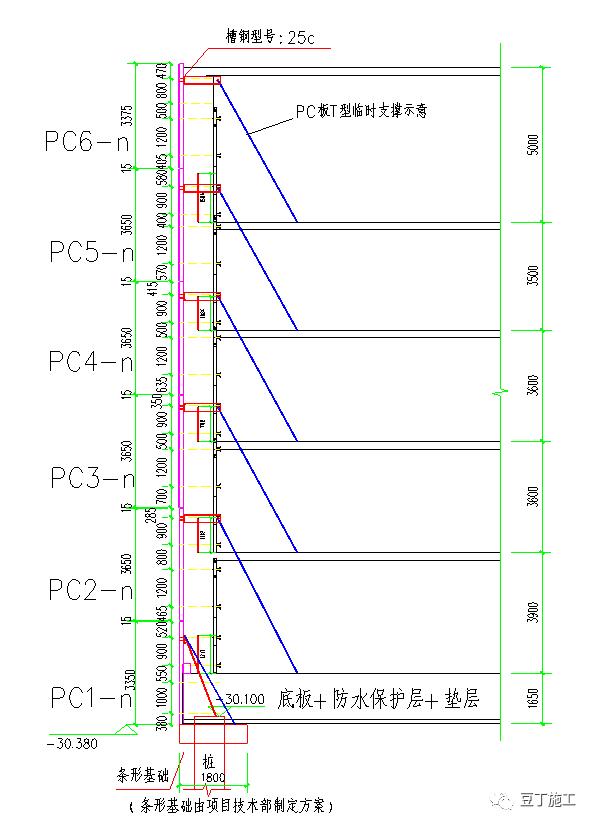

实施一、PC板的排版和设计

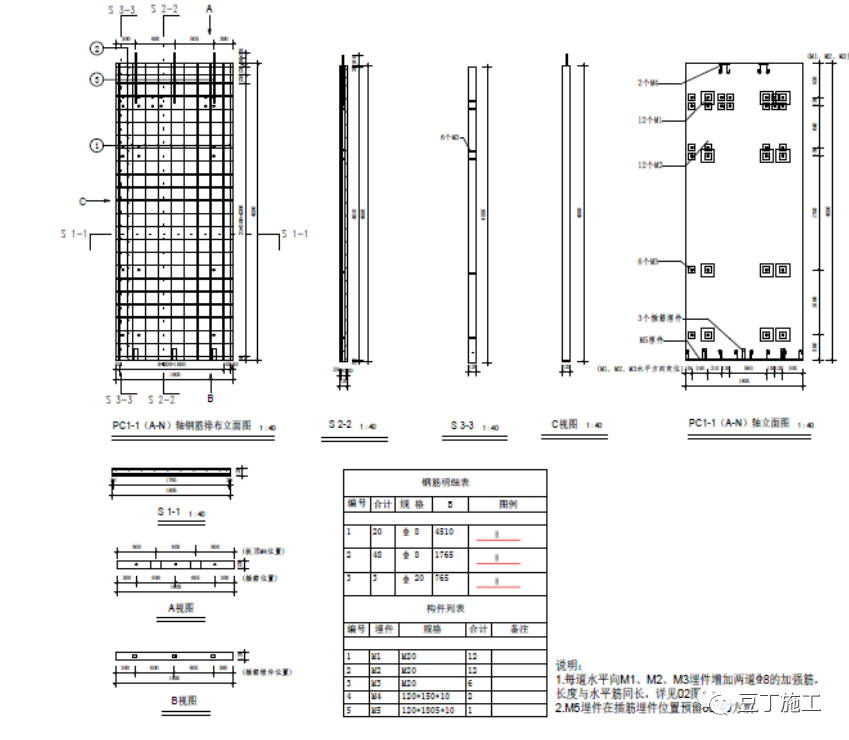

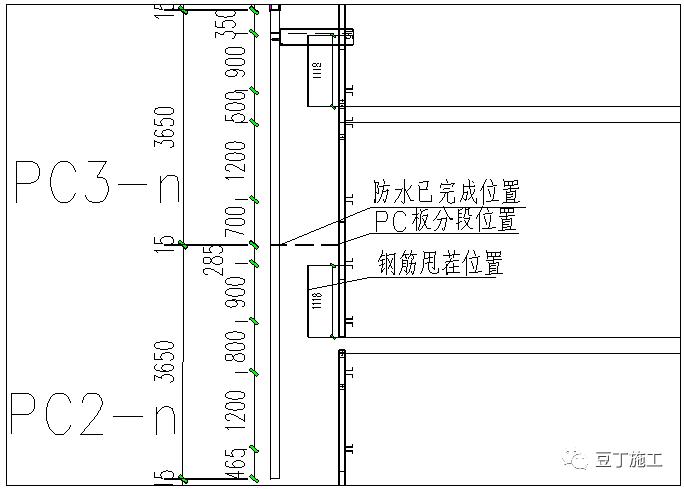

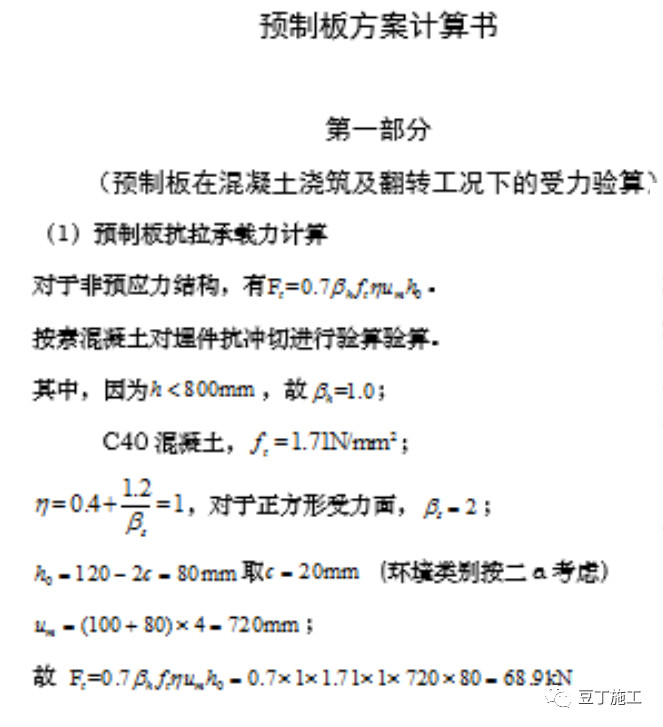

根据最新的结构基准图，对PC板的布置范围、PC板块的分隔、间距，每块PC板的尺寸和位置、PC板的固定位置、连接方式以及特殊节点的处理均进行了细致的设计和计算，形式PC板设计图一套、计算书一套，并通过的设计单位、监理单位和业主单位的审核。
本工程西侧外墙PC板共计164块，PC板上下左右四边留15mm缝隙，最大板规格（长*宽*厚）：3650㎜*3515㎜*120㎜，自重约4002.9㎏；最小板规格（长*宽*厚）：3650㎜*1480㎜*120㎜，自重约1620.6㎏。

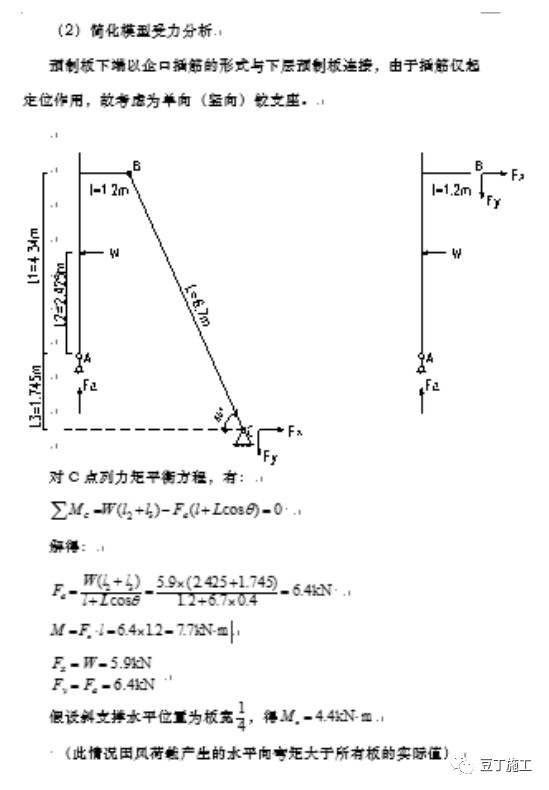

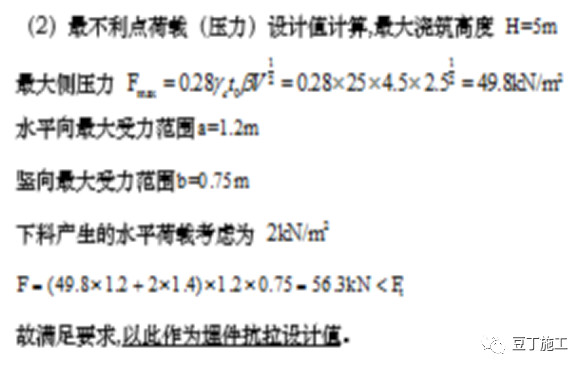

实施效果检查：经检查，设计图纸涵盖了PC板的相关信息，图纸详细明确，通过了专家论证，为后续工作的开展提供了基础性资料。PC板分格排版避开了钢筋甩茬位置，同时最大板块重4002.9KG，满足不大于5T的目标要求。根据计算结果，最不利位置荷载为抗拉承载力的81%，满足不大于85%的安全要求。

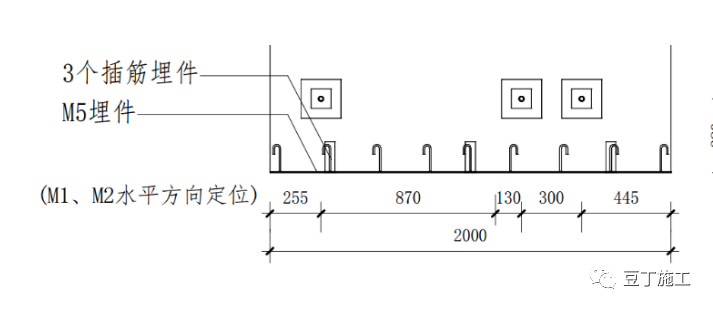

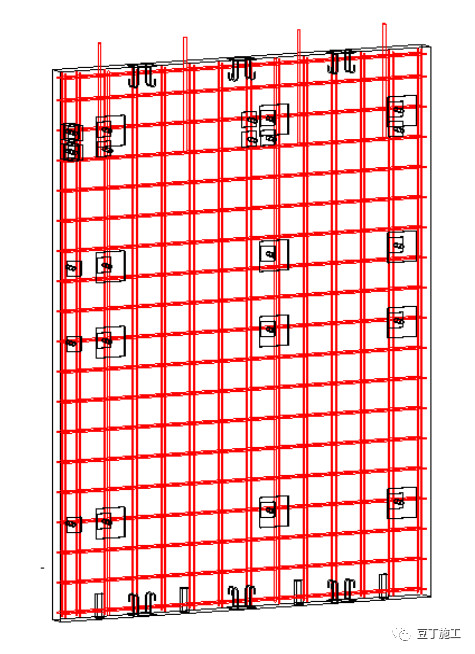

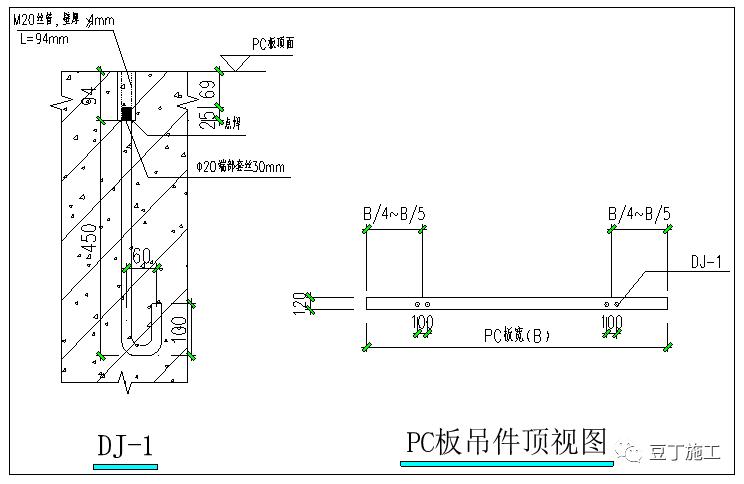

实施二、预埋件的深化设计

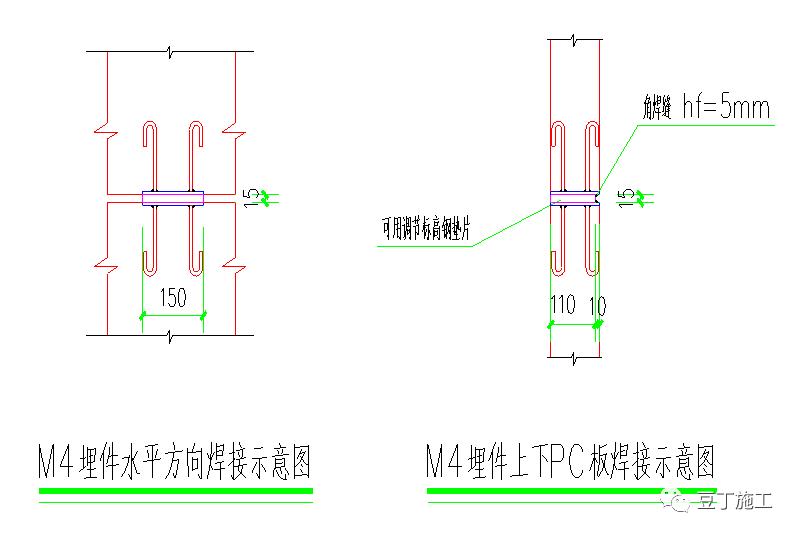

根据PC板的基础设计图纸，协调厂家确定埋件的型式和材质要求，并对PC板埋件的连接方式进行的深化设计。PC板拼缝位置采用预埋钢板后焊接的方式进行处理。其中连接位置仅设置在PC板竖向连接位置，水平位置无需处理。除底层外，其他层在宽度小于2000mm的PC板设置2块预埋钢板，宽度大于2000mm的PC板设置3块预埋钢板。
PC板竖向拼接位置需插定位钢筋，采用三级钢20的钢筋先于下层板上边预埋钢筋，上层板预埋钢套管进行连接。

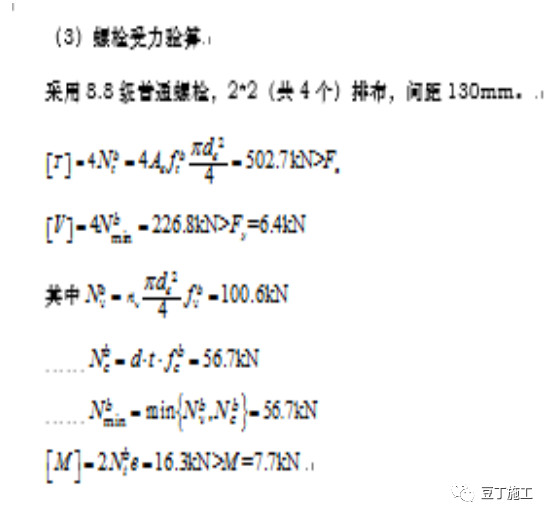

实施效果检查：绘制完成的PC板加工图明确了埋件的形式、位置、规格以及材质，同时明确了PC板的支撑间距，为PC板下一步的加工生产提供的详尽的技术资料，完成了设定目标。同时根据埋件计算，预埋螺栓的受力仅为允许值的47%，满足不超过80%的目标。

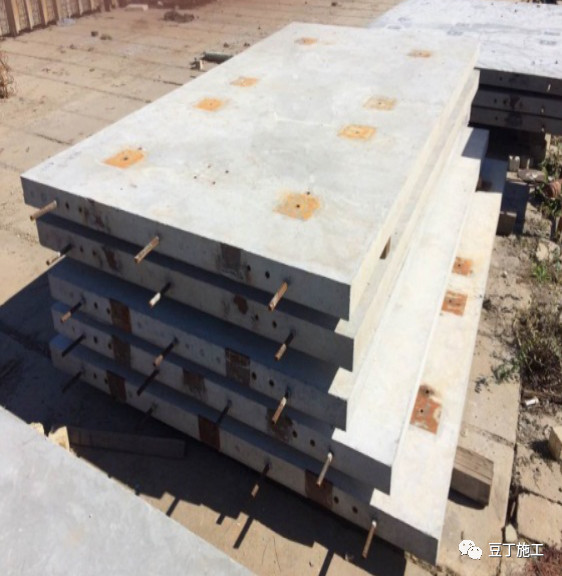

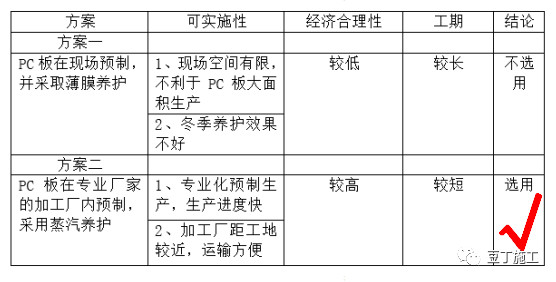

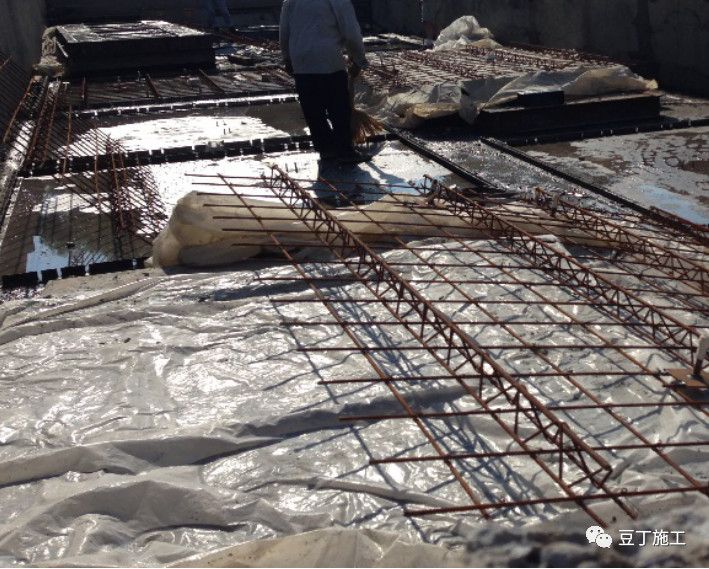

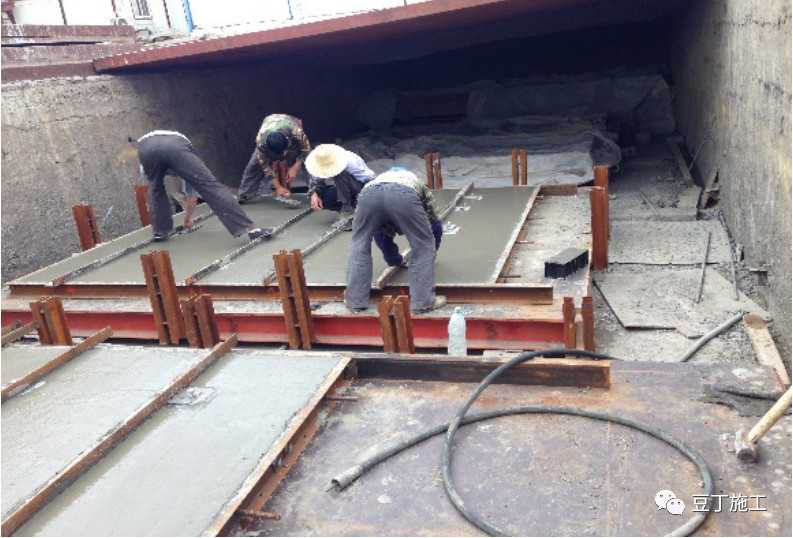

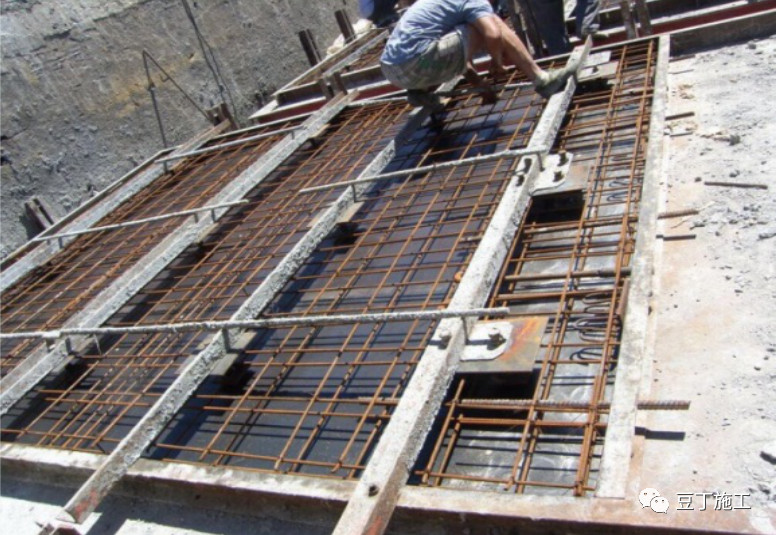

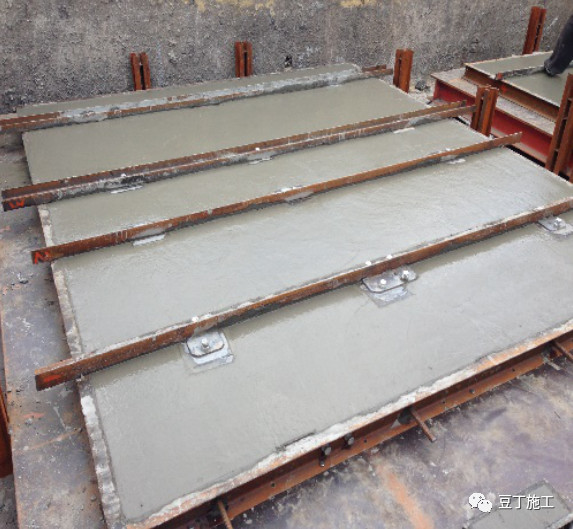

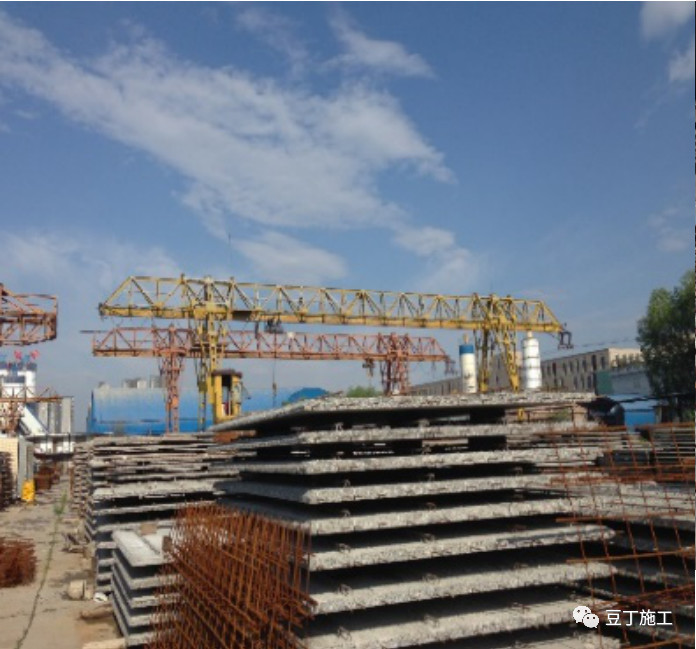

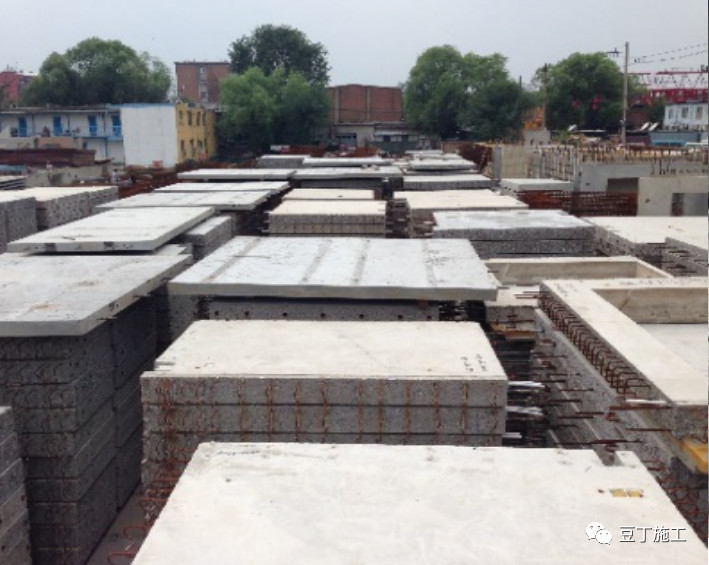

实施三、PC板的加工和养护
1、PC板生产厂家选择了专业的预制构件生产厂家，并在合同内详细的明确了质量要求
2、PC板加工前，由项目部技术负责人王晓龙对PC板加工人员进行了技术交底，并预制加工质量要求、注意事项、细节施工方法等进行了详细的讲解，明确了质量标准及验收要求；
3、项目部安排驻加工场人员负责PC加工质量，全面贯彻执行施工质量标准，确保预制件加工质量；

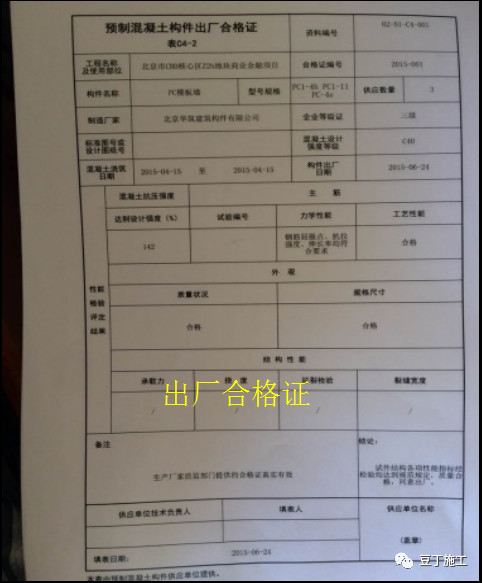

实施效果检查：PC板加工严格现场验收，加工精度均在要求范围之内

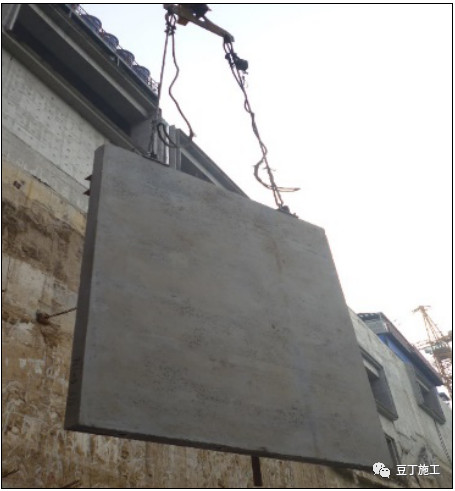

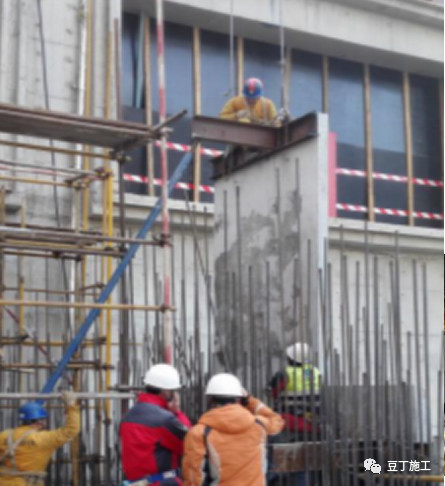

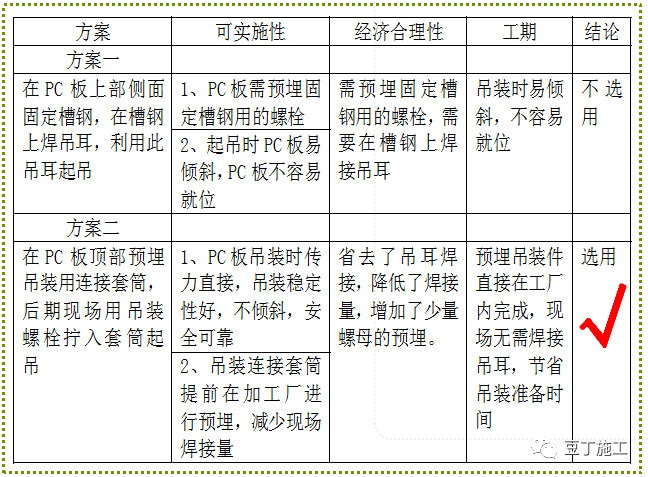

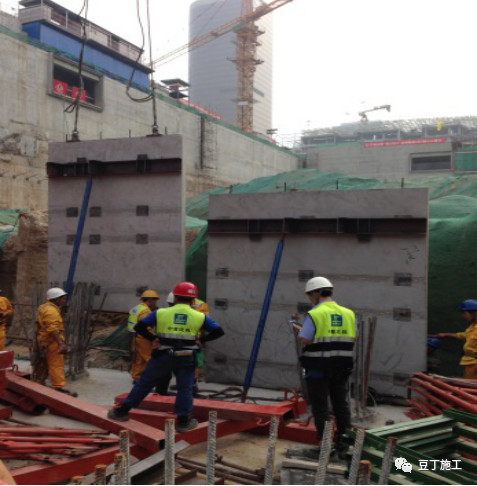

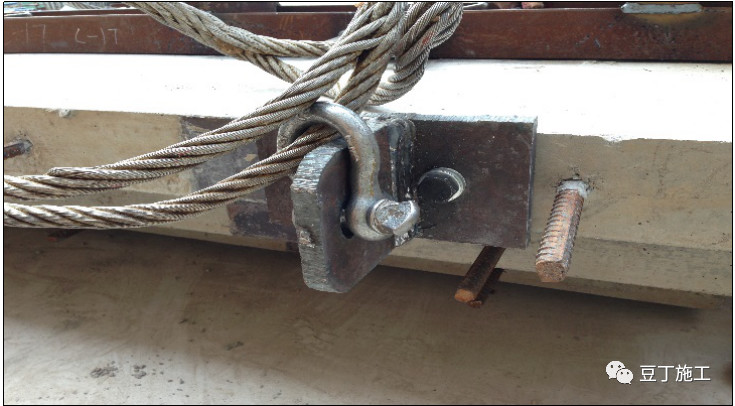

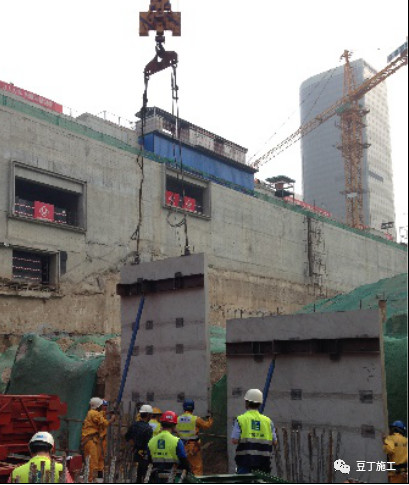

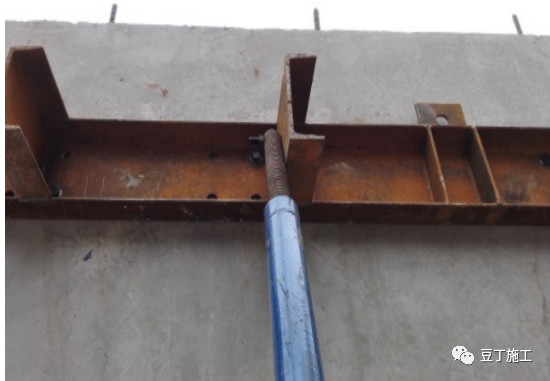

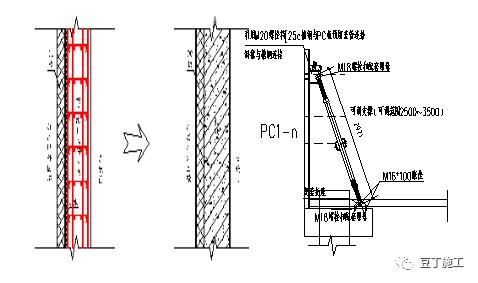

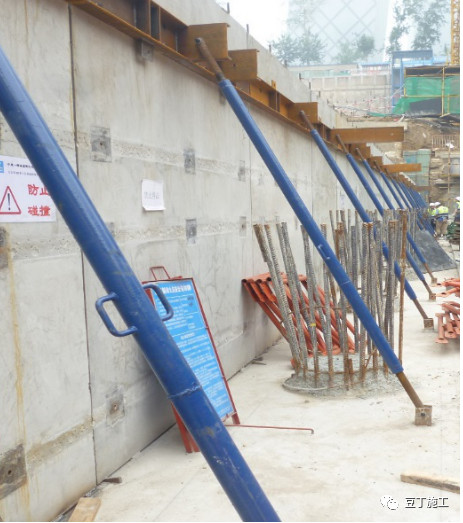

实施四、PC板吊装与临时固定
1、PC吊装前，编制地下室西侧外墙PCF及防水施工方案，并对相关人员进行三级技术交底，保证现场实施。
2、为保证PC板吊装安全，严格控制PC板安装精度，并落实责任制度。
3、安排技术人员现场监督、指导和测量；

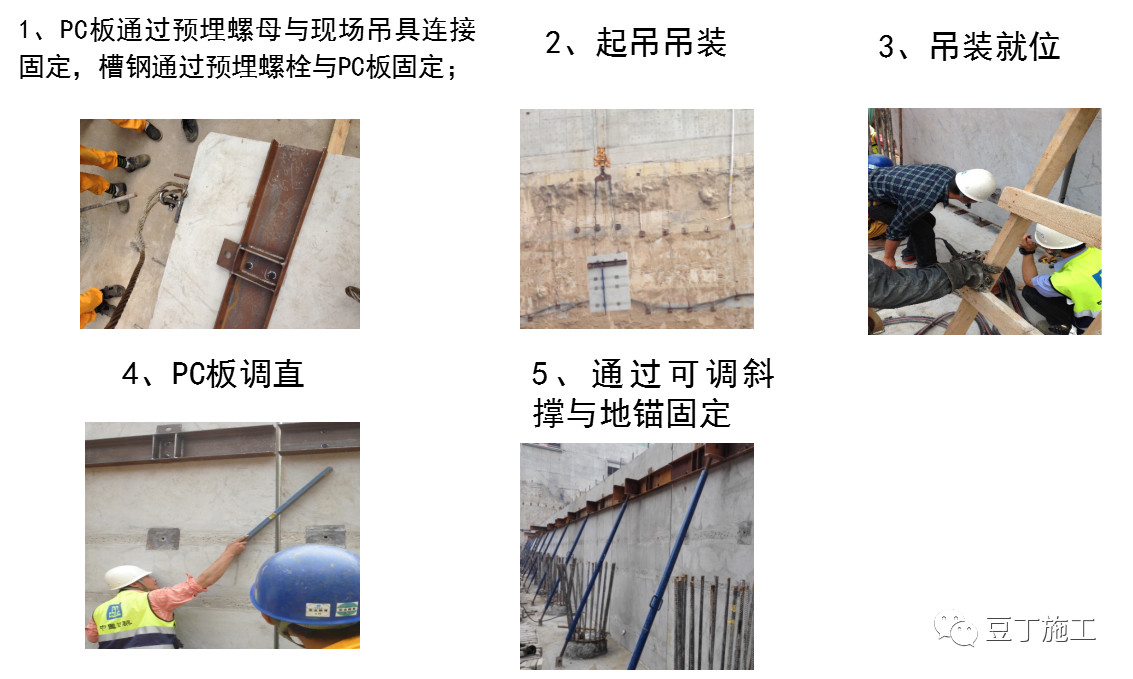

实施五、PC板吊装与固定流程控制
效果检查：PC板吊装安全、固定可靠，安装精度均满足要求。

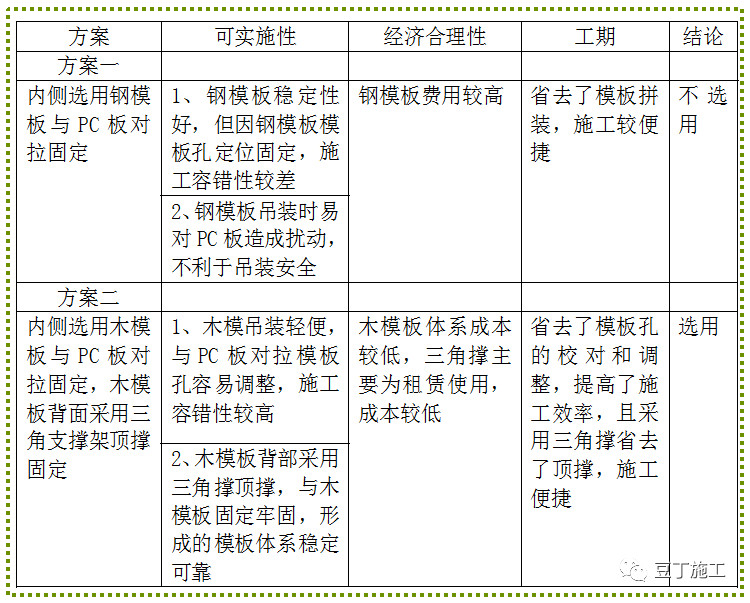

实施六、墙体内侧模板固定和混凝土浇筑

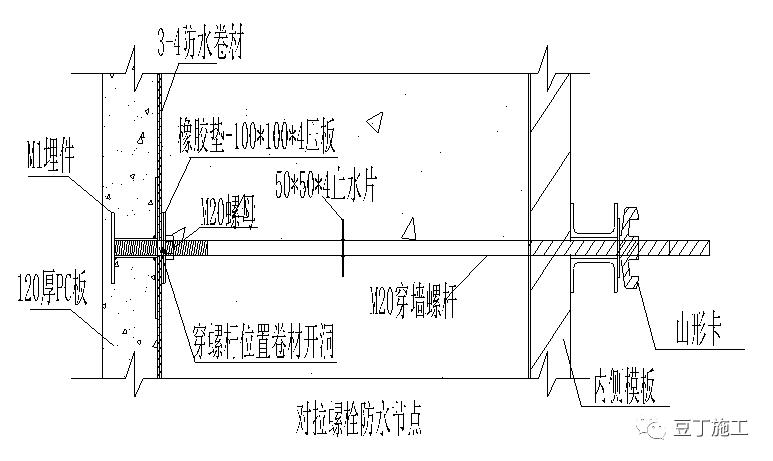

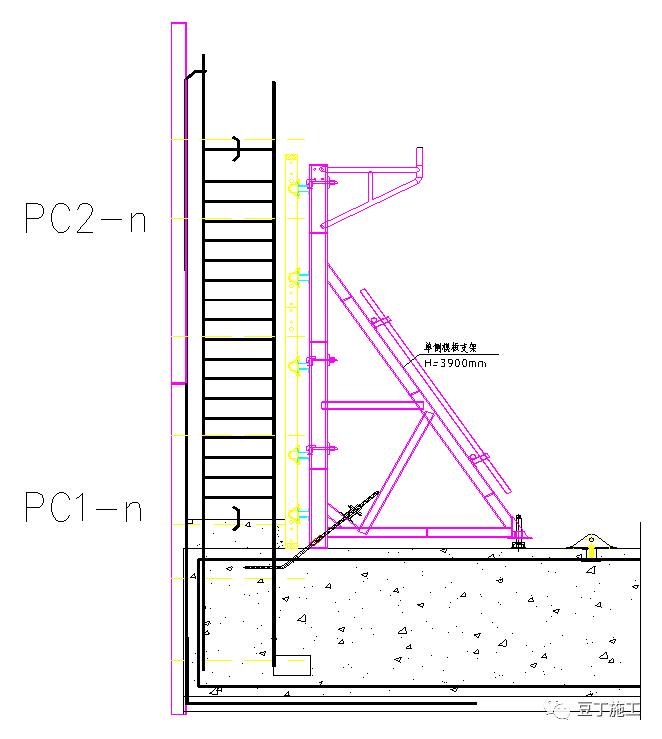

1、严格按照方案要求，将木模板通过螺杆与PC板对拉固定，一头拧入PC板中预埋固定件，一头拉住模板背楞钢管；

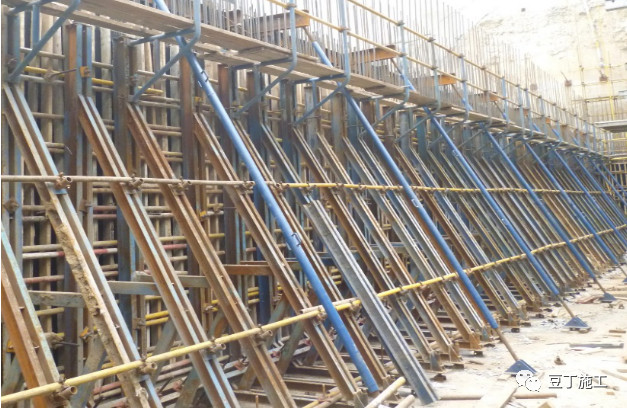

2、三角撑隔400mm布置，与模板通过勾头螺栓连接，底部通过地埋压固，确保整体体系稳固。
3、混凝土浇筑严格按方案要求顺序和速度浇筑，安排专人看模。
效果检查：木模板拼接便捷，与三角型钢支撑连接的体系稳定可靠。对拉螺杆拉结PC板和三角撑后有效的加强了PC板的稳定。模板支设满足要求，混凝土很好的按照目标要求进行了浇筑。

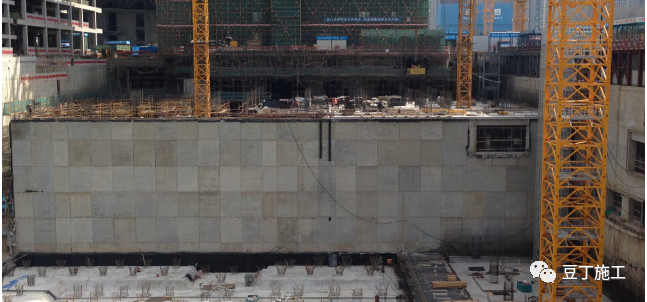

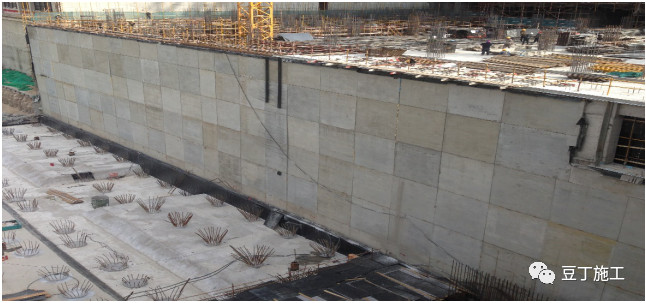

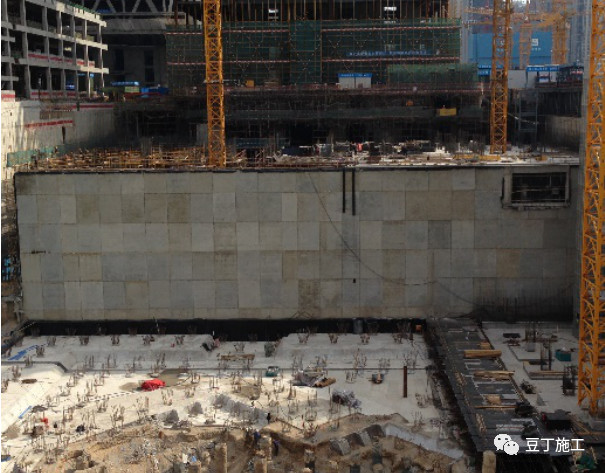

完成效果
七、效果检查
目标1：PC板吊装安全，固定可靠，可操作性强

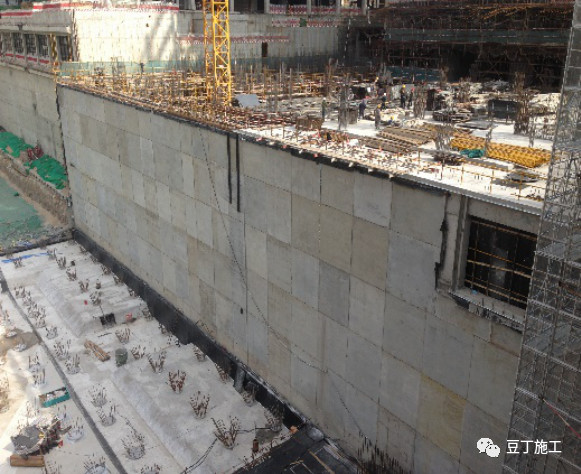

PC板自2015年6月25号开始吊装施工，至2016年1月25号画上句点，共计吊装和固定施工达164块PC板。PC板吊装安全、固定牢靠，整个安装过程快捷紧凑，可操作性强，整个PCF体系解决了操作空间不足的难题，符合安全可靠、操作性强的目标。
目标2：混凝土浇筑完成后PC板位移不得大于3mm
PC板与内侧木模板+三角撑对拉形成的PCF体系，既加强了PC板的稳定性，又对整个混凝土浇筑起到了很好的控制作用。
针对PC板浇筑后偏移设特定测点，现场土建责任师负责测量并收集混凝土浇筑后PC板偏移数据。
PC板施工过程中混凝土浇筑后偏移值均不大于3mm，完全达到初期的目标设定。
经济效益：
因为PC板前期在加工厂预制加工，相应的节省了工期。按传统每层搭设操作架需2d/F,支设外侧模板4d/F,按5层算，共节约工期30天。模板拆除2D/F,架体拆除5d,共节约工期15天。此外由于使用了PC板填充了建筑红线间隙，省去了回填的时间，节约工期30天。考虑PC板吊装需2d/F,累计节约工期30+15+30-10=65天。
PC外墙成型时外表面平滑省去了抹灰的程序，相应的节约了材料费用和表面处理费用，按45元/㎡，共计节约45*1671=75195元，省去了红线间隙的素混凝土回填，回填按415元/m³考虑，共计节约415*1671*0.1=69346.5元。共计节省成本75195+69346.5=144541.5元。
社会效益：
本次PCF单侧支模体系在北京三星项目中的使用，完美的解决了本项目施工场地狭小的问题，证实了PC构件在狭小的施工空间内能够一次性完成结构、防水同时保证外墙施工质量。
PC板的现场拼装节省了大量的劳动力，省去了架体搭设和模板支设，为建筑工业化和绿色施工、绿色建造积累了经验，提供了参考。相信在不断的探索、实施、总结中，PC构件的应用在国内会有更好的发展前景，并逐步取代传统的结构施工理念，形成一套成熟的施工工艺。
