一、施工图设计的条件和深度要求
1.开展施工图设计的条件
(1)项目 初步设计已经完成 ，或施工图设计招标文件已达到初步设计的深度;
(2) 初步设计审查提出的重大问题和遗留问题已经解决，详细勘察及地形测绘图已经完成;
(3) 外部协作条件 ，包括水、电、交通等 已基本落实 ;
(4) 大型及 主要设备订货已基本落实 ，有关基础资料己收集齐全，可满足施工图设计。
2. 施工图设计的深度要求
(1) 满足土建施工和设备安装;
(2) 满足设备材料的安排;
(3) 满足非标准设备和结构件的加工制作 ;
(4) 满足施工招标文件和施工组织设计的编制 ;
(5) 项目内容、规格、标准与工程量应满足施工招标投标、计量计价需要;
(6) 设计说明和技术要求应满足施工质量检验、竣工验收的要求。
二、施工图设计质量管理
1. 施工图设计的协调管理
工程监理单位承担设计阶段相关服务的，应做好下列工作：
（1） 协助 建设单位审查设计单位提出的新材料、新工艺、新技术、新设备（简称" 四新 "） 在相关部门的备案情况 。必要时应协助建设单位组织专家评审。
（2） 协助 建设单位 建立设计过程的联席会议制度 ， 组织 设计单位各专业主要设计人员定期或不定期开展设计讨论，共同研究和探讨设计过程中出现的矛盾，提出解决的方法。
（3） 协助 建设单位 开展深化设计管理 。对于二次深化设计，应组织深化设计单位与原设计单位充分协商沟通出具深化设计图纸，由 原设计单位审核会签 ，以确认深化设计符合总体设计要求，并对相关的配套专业设计能否满足深化图纸的要求予以确认。
2. 施工图设计评审
• 评审的内容包括：对工程对象物的尺寸、布置、选材、构造、相互关系、施工及安装质量要求的详细设计图和说明，这也是 设计阶段质量控制的一个重点 。
• 评审的重点是：
（1）使用功能是否满足质量目标和标准
（2）设计文件是否齐全、完整
（3）设计深度是否符合规定。

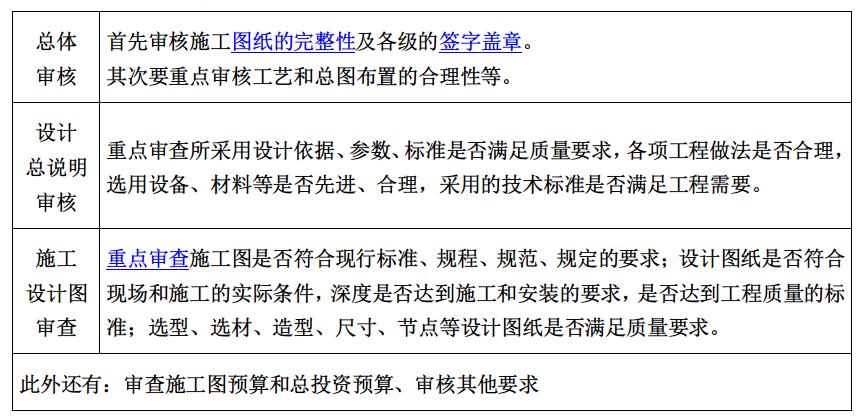

3.施工图审查
工程监理单位可 协助 建设单位开展施工图审查的 送审 工作。
审查机构应当对施工图审查下列内容：
（1）是否符合工程建设 强制性标准 ；
（2）地基基础和主体结构的 安全性 ；
（3）消防 安全性 ；
（4）人防工程（不含人防指挥工程）防护 安全性 ；
（5）是否符合民用建筑 节能强制性标准 ，对执行绿色建筑标准的项目，还应当审查是否符合绿色建筑标准；
（6）勘察设计企业和注册执业人员以及相关人员是否按规定在施工图上加盖相应的 图章和签字 ；
（7）其他内容。
【例题·2019年真题】 工程设计阶段，监理单位协助建设单位组织施工图设计评审时，评审的重点是（ ）。
A．设计深度是否符合规定 B．施工进度能否实现
C．经济评价是否合理 D．设计标准是否符合预定要求
答案：A
解析：施工图评审的重点是：使用功能是否满足质量目标和标准；设计文件是否齐全、完整；设计深度是否符合规定。
