故障现象
这是一台外地客户发来的单板，客户描述内容：摔过以后外壳弯了，能正常使用。更换
后壳以后，在“关于本机”里面没有固件版本。
维修过程
由于发过来是单板，免去了拆机过程。直接从侧面观察一下板子，稍微有点弯，结合客
户描述的故障现象，初步判断为基带或者基带电源虚焊了。通电开机，测一下供电，
VREG _SMPS2_1V25、VREG _SMPS3_0V95、VREG_SMPS4_2V075都正常，只有
VREG _SMPS1_0V90没有电压。这几路电压的电路如图所示。
VREG _SMPS2_1V25、VREG _SMPS3_0V95、VREG_SMPS4_2V075的测量点在点位图
中的位置如图所示，都在基带周边的电感上测量。

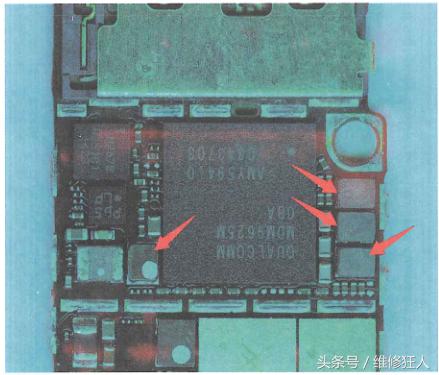

VREG _SMPS2_1V25、VREG _SMPS3_0V95、VREG_SMPS4_2V075测量点的实物位置
如图所示。
根据经验，一般CPU检测不到基带，就会导致没有VREG_SMPS1_0V90电压。而此板有轻微变形，于是马上动手，拆下基带，仔细检测，便是没发现掉点的情况。又测了下基带
跟基带码片之间通信的I²C总线BB_EEPROM_SDA 和BB_EEPROM_SCL,二极体值都是650左右，是正常的。这条总线所在的电路如图所示。
把基带植锡，安装到主板上以后，接上我们的测试组件，通电开机，故障还是一样，关于本机”里面依旧没有固件版本。不过，可调电源上显示的电流是正常的，基本确定基带部分没有短路的地方，为了确认，再次把所有供给基带的供电都打了下对地值，也没发现异常。至此基本可以肯定是CPU到基带之间通信有问题，再次拆下基带，测量它到CPU的信号线对地二极体值，测量点如图中黄色点所示。
终于发现问题了，图所示的这两个黄色点二极体值无穷大。这两个点是通往CPU的UART总线信号，名称为BB _UART CTS L、BB _UART_RTSL。既然通往CPU异常，那就只能拆下CPU来确定是CPU虚焊还是断线了。拆下CPU后测量相应的两个焊盘跟图中黄色点是通的，判定是CPU虚焊导致的故障。重装CPU后“关于本机”里面的基带固件后面已经有数字了，手机修复。
注意：这里我绕弯了，应当在装上基带前就测量基带与CPU的通信线路是否正常。
