自苹果AirPods热卖以来，TWS真无线蓝牙耳机已经在市场上占据了一席之地，诸多知名二级商场纷纷跟进这一领域。其中不乏像先锋这样的老牌厂商加入这场战斗，另外像出门问问、魅族等，也都拿出了自家的招牌产品。
之前相信大家已经看过魅族Pop、小问TicPods Free、先锋SEC-E221BT的拆解报告，现在我爱音频网重新为大家梳理一下，给大家做了一期三款耳机的拆解对比。作为目前市面上比较热门的三款TWS真无线蓝牙耳机，我们一起来深入了解一下他们的内部构造。
1、魅族POP是一款支持无线充电的完全版TWS真无线蓝牙耳机，它在音质、充电方式、蓝牙连接上就下足了功夫。
2、相比AirPods的蓝牙属性，出门问问更在意的是无线智能和语音交互属性。
3、老牌影音厂商——先锋电子推出的一款TWS蓝牙耳机SEC-E221BT，充电盒也是一个移动电源。

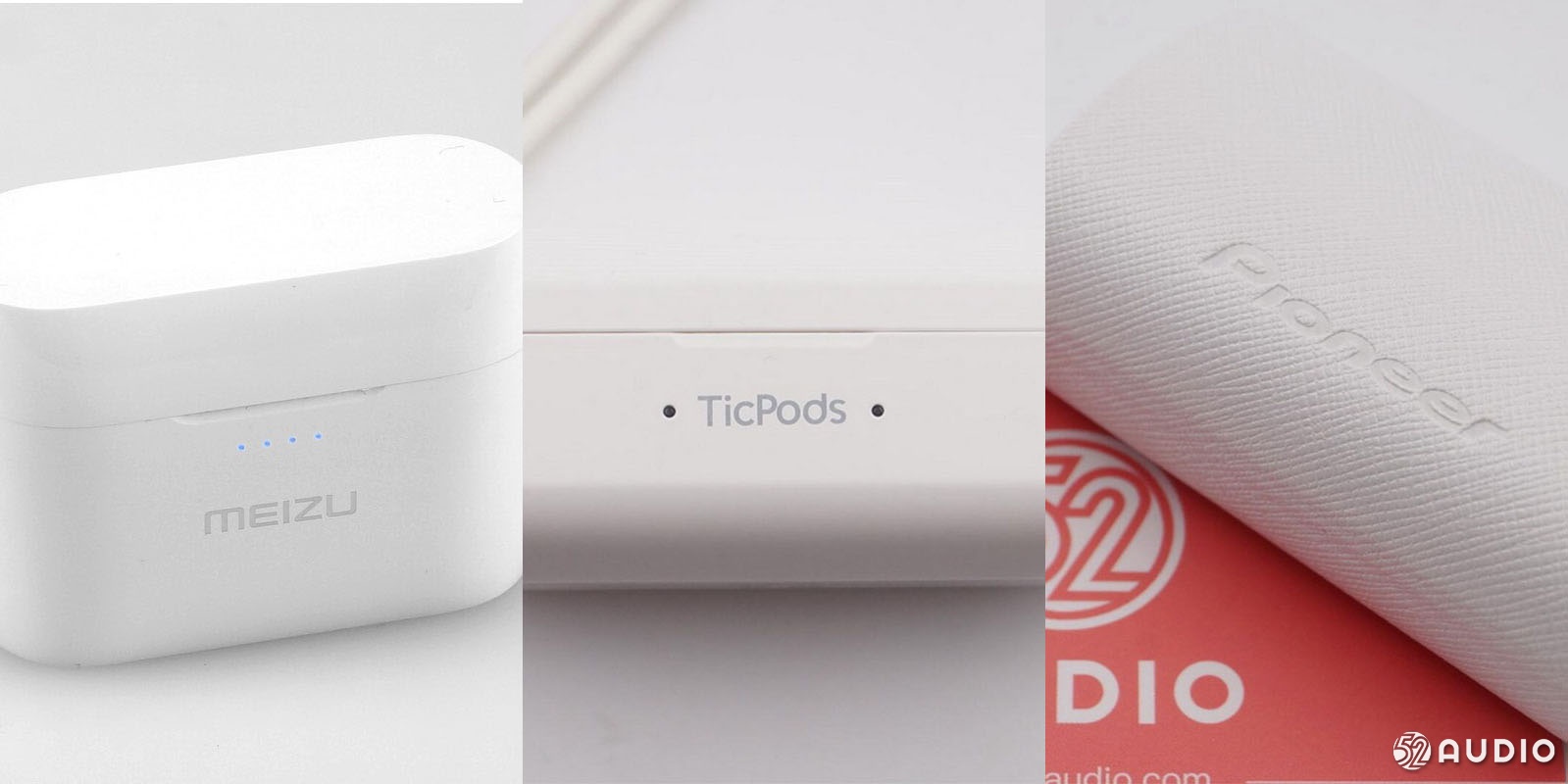

一、三款热销TWS真无线蓝牙耳机开箱对比
1、魅族POP真无线蓝牙运动耳机开箱

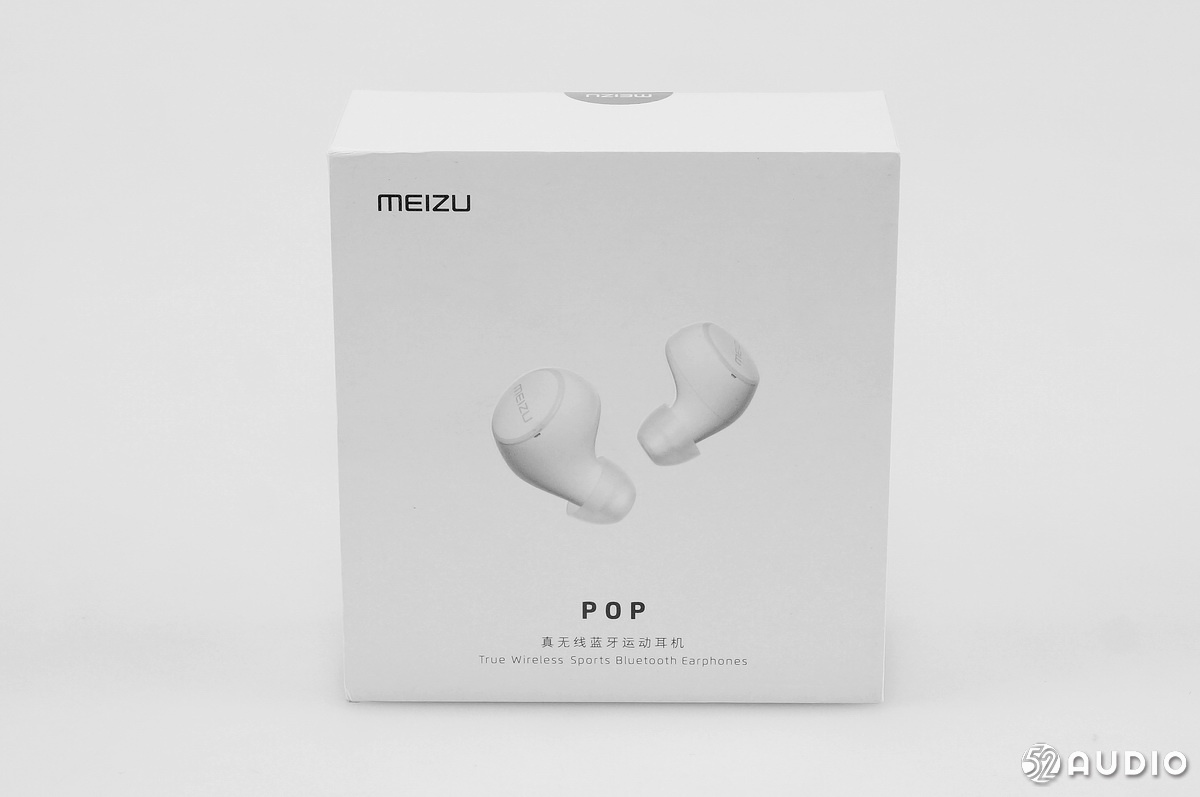

一眼望去非常简洁的包装。

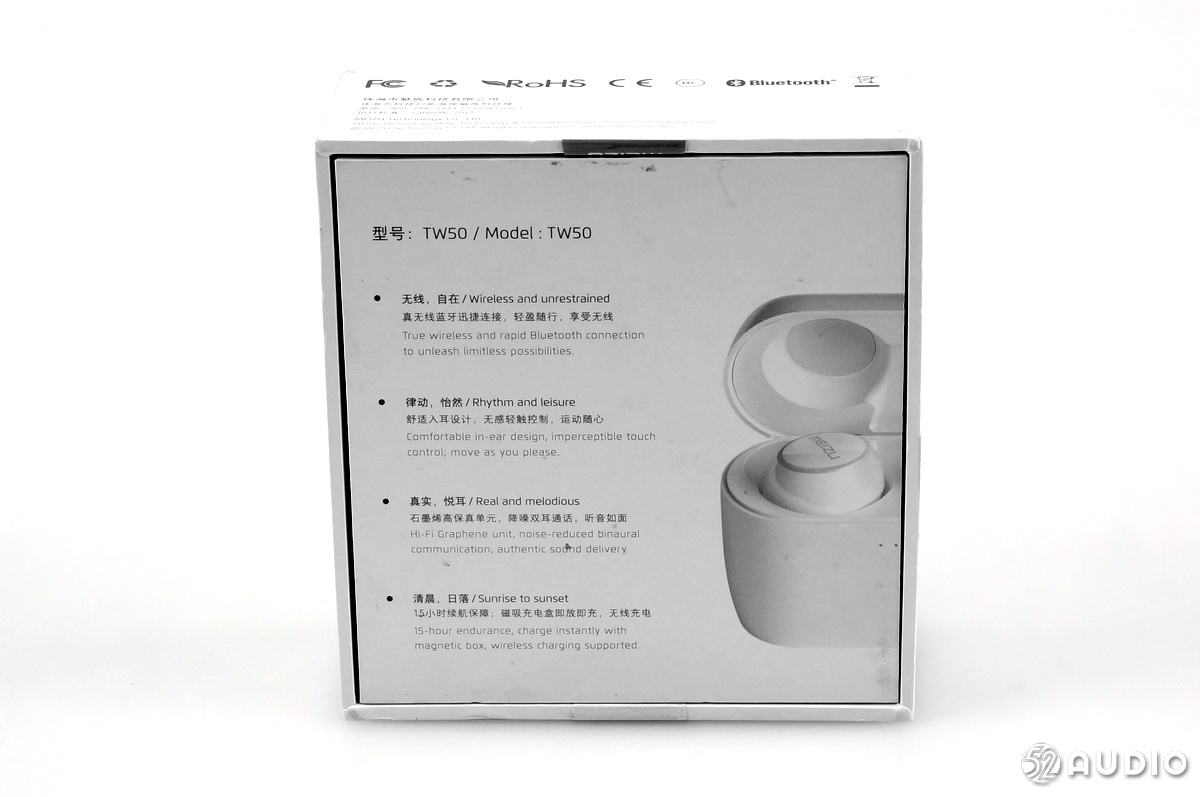

魅族POP真无线蓝牙运动耳机，型号TW50，搭载无线、自在的真无线蓝牙迅捷连接；律动、怡然的舒适入耳设计；真实，悦耳的石墨烯高保真单元；清晨、日落，15小时续航保障，陪你度过一个白昼。

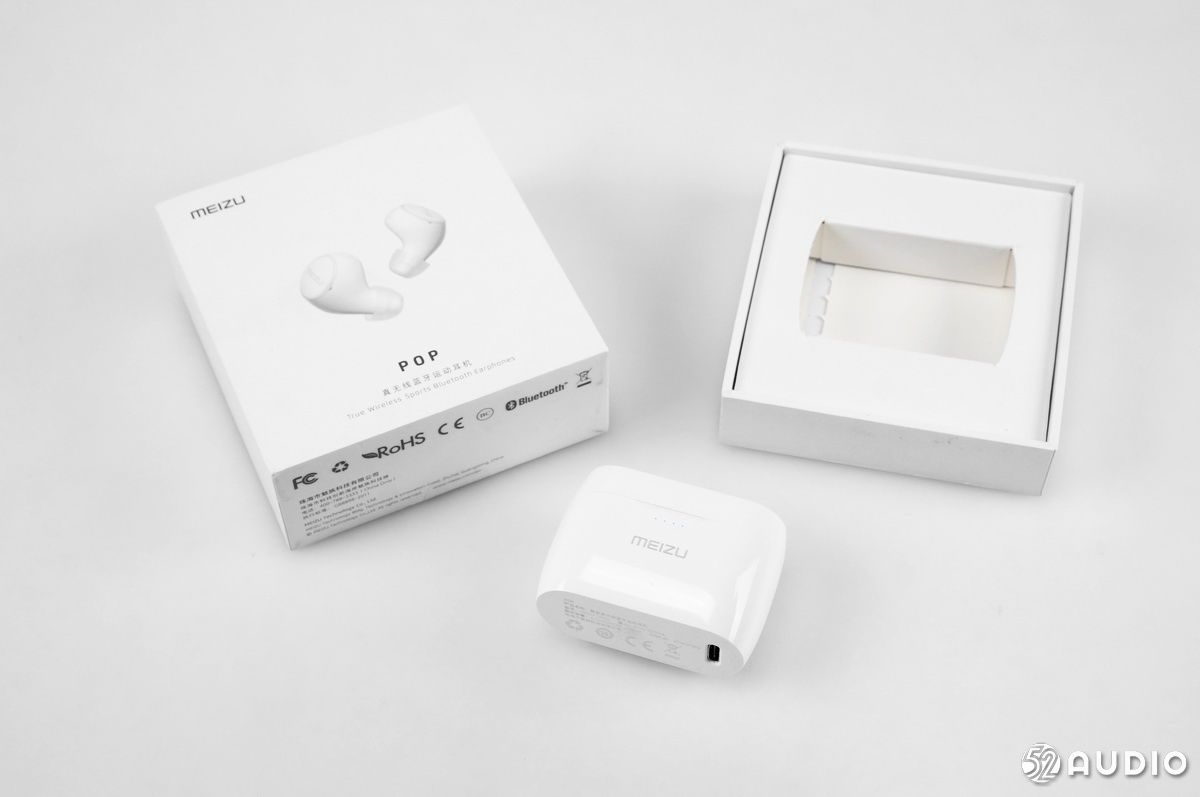

包装内部，第一层用纸盒装着魅族POP的充电盒，下面一层中还有硅胶耳撑、硅胶入耳式耳机套和USB Type-C充电线。

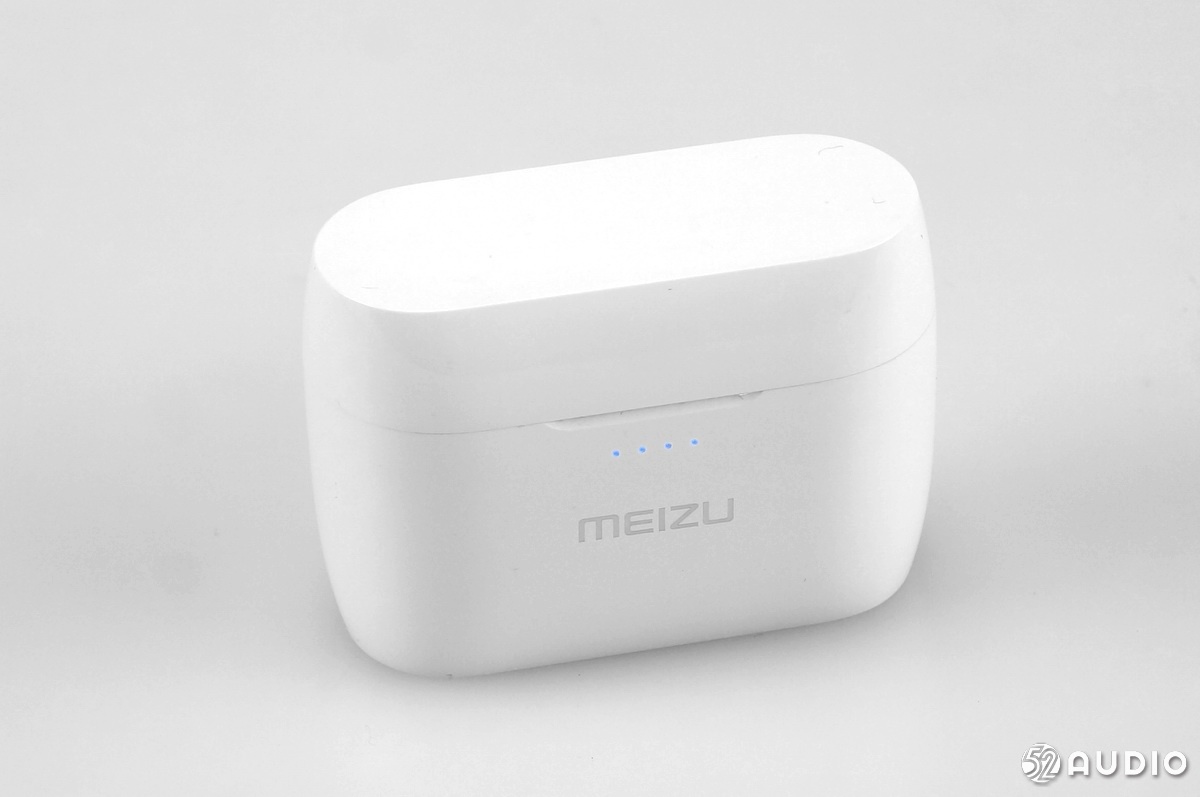

充电盒正面，有魅族logo和电量指示灯，一共四格，一格代表约25%的电量。

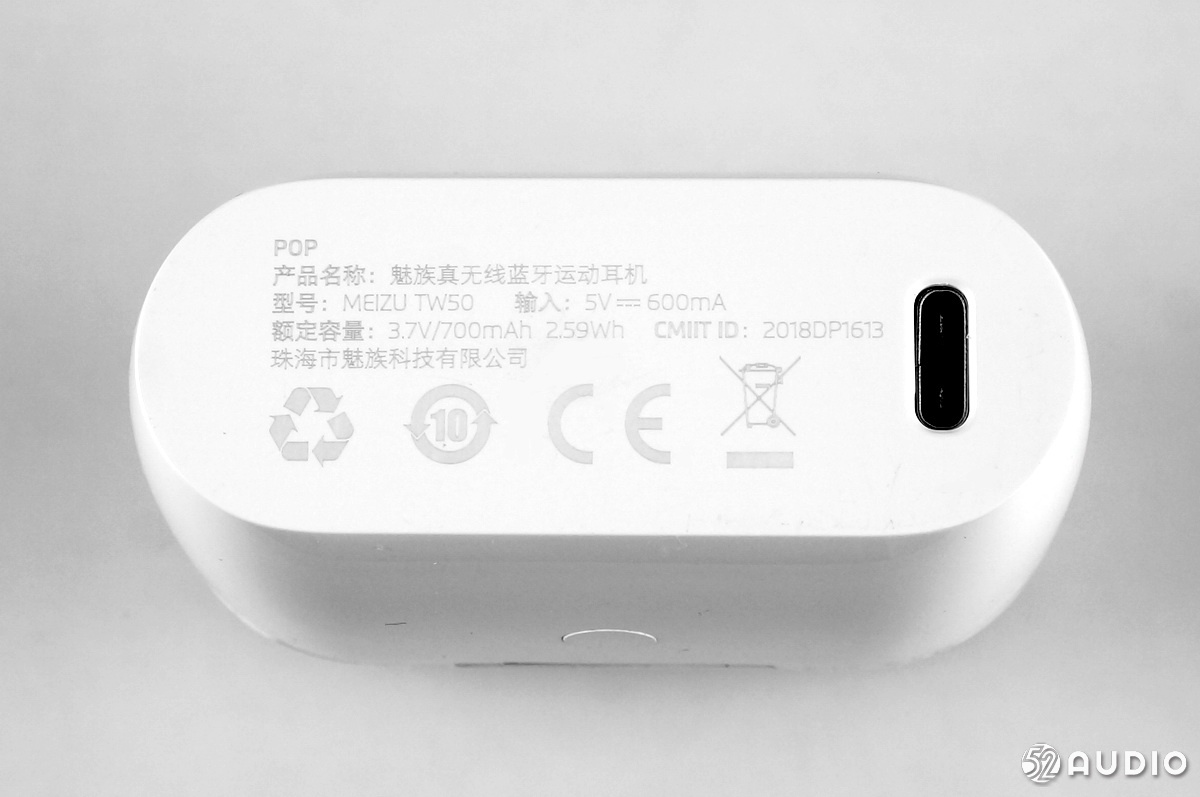

充电盒底面有详细的产品信息，产品名称：魅族真无线蓝牙运动耳机，型号：MEIZU TW50，输入：5V 500mA，额定容量：3.7V/700mAh 2.59Wh，CMIIT ID：2018DP1613。珠海市魅族科技有限公司出品。

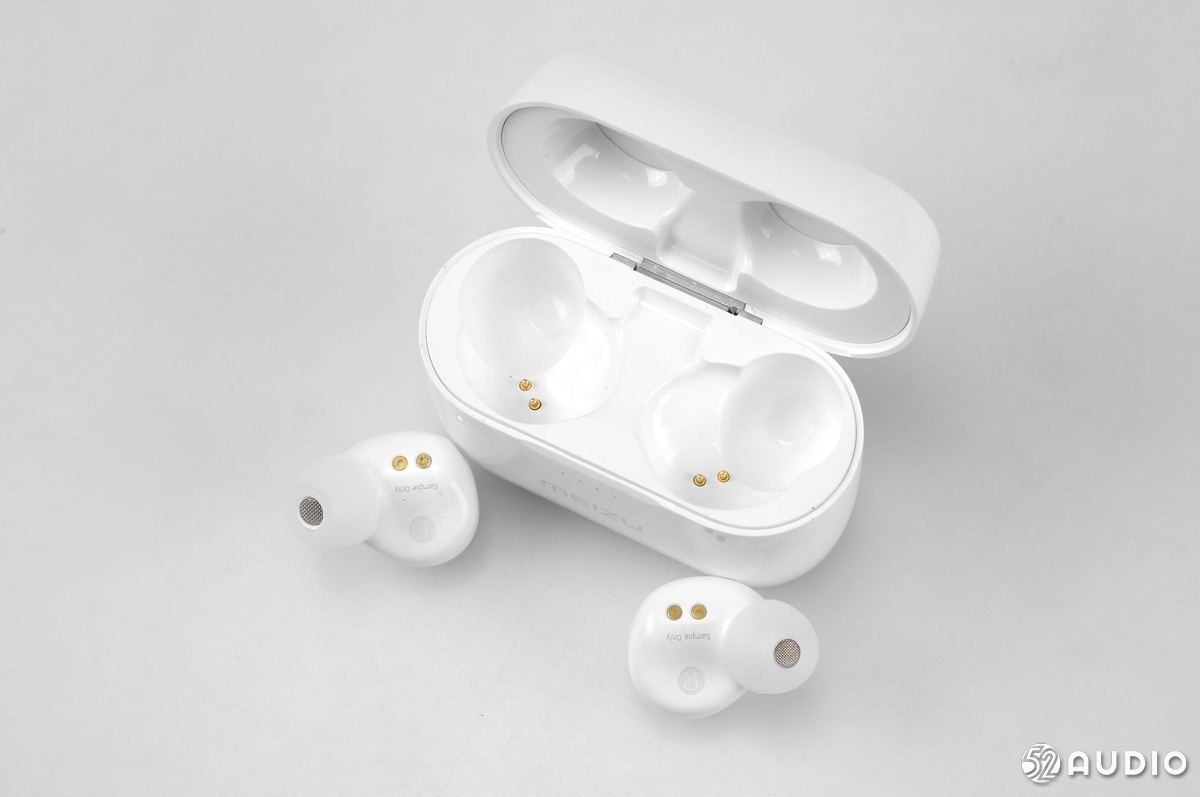

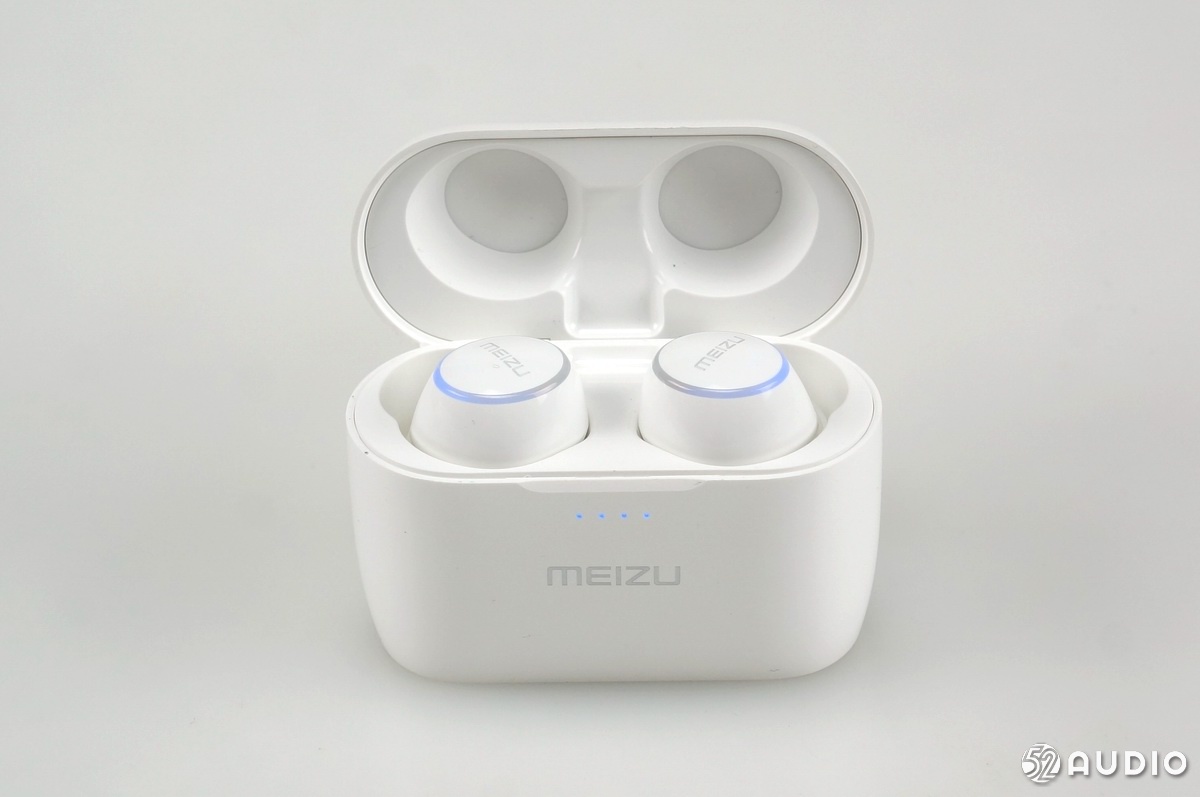

打开充电盒，首先映入眼帘的是耳机背部的蓝色呼吸灯光圈。
充电触点特写，充电座使用2pin接口给耳机充电。

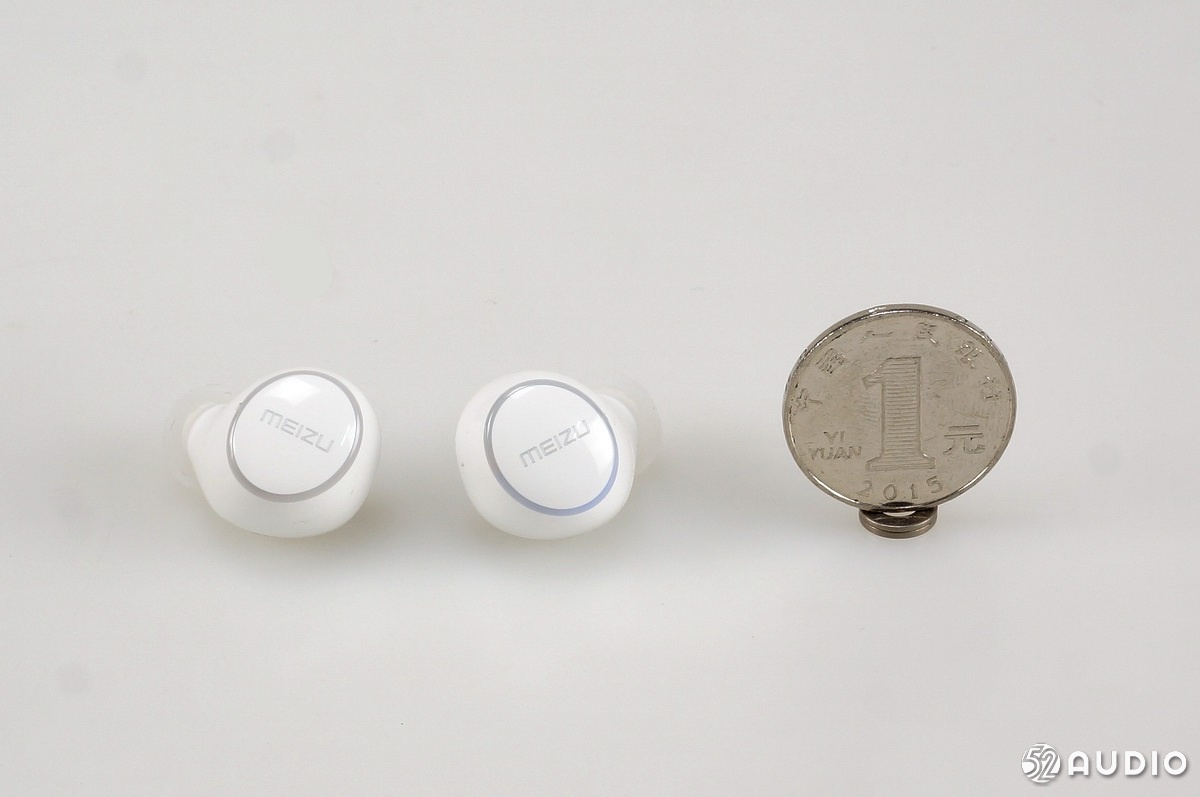

魅族pop单只耳机比一元硬币小。

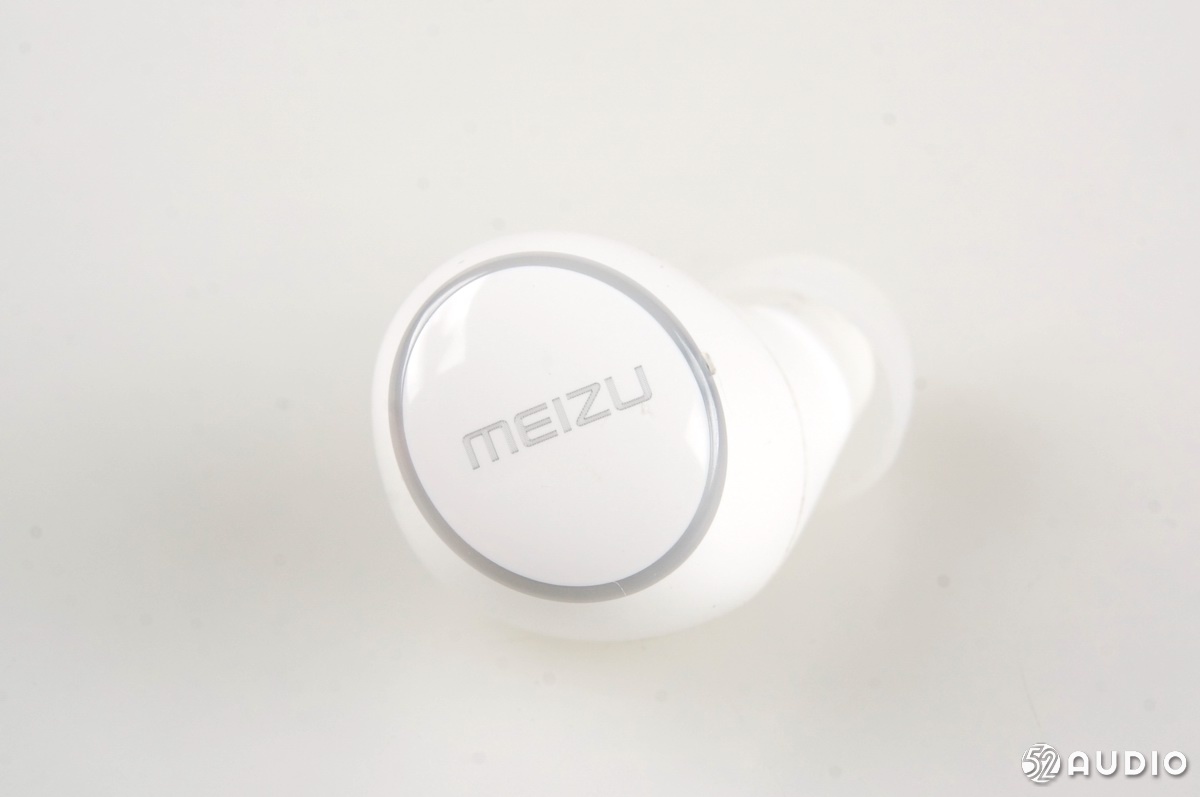

MEIZU的Logo下面隐藏着触摸按键。

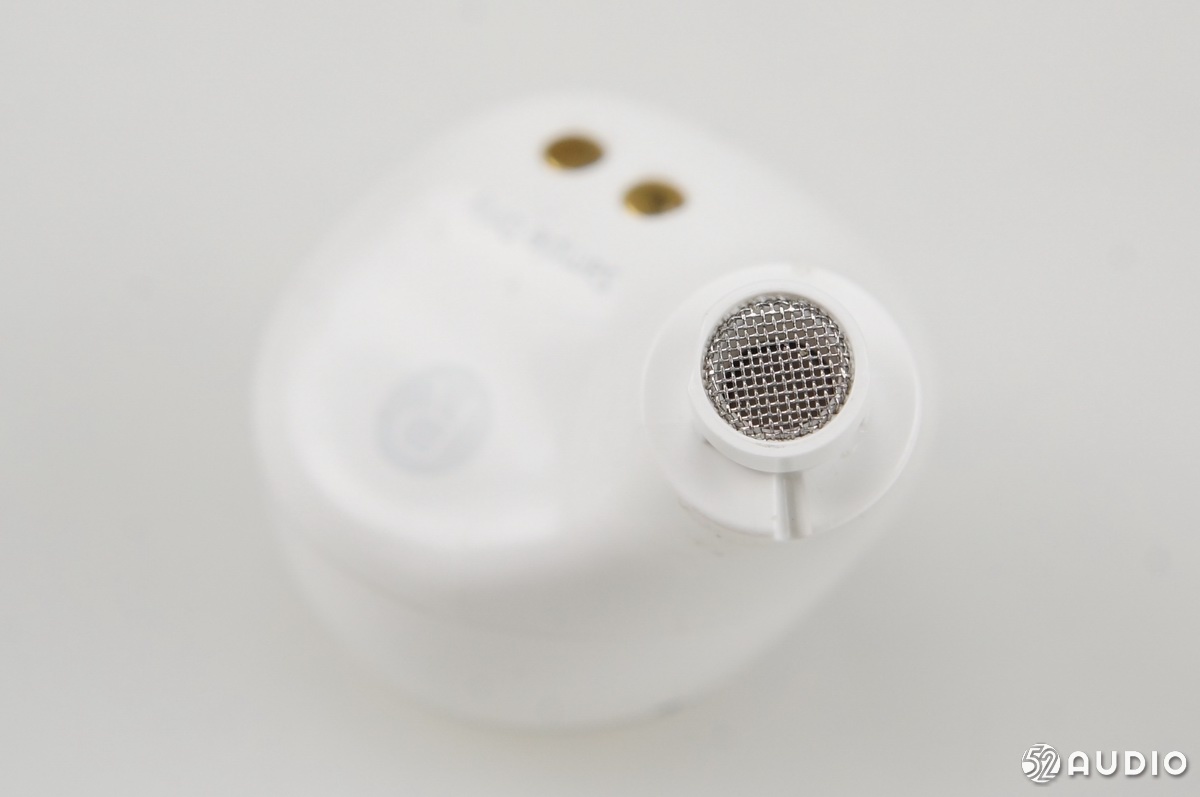

魅族POP蓝牙耳机的滤网为金属材质。

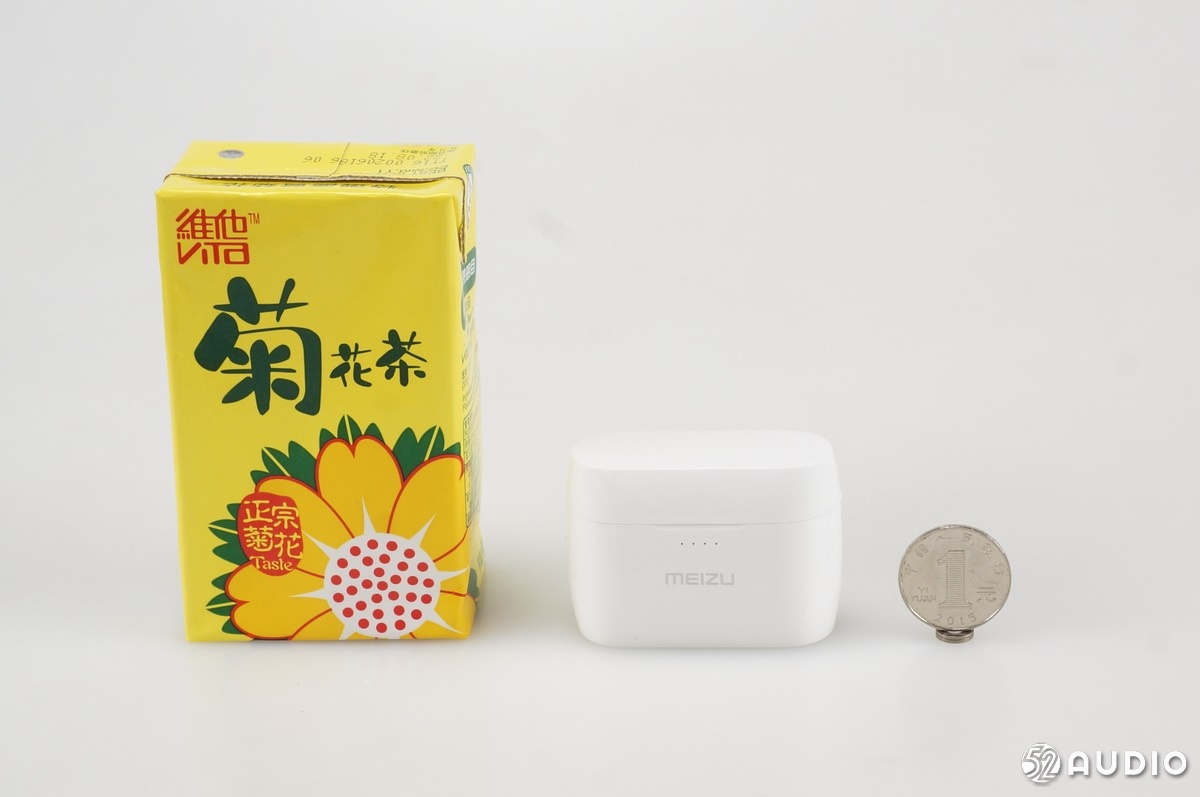

耳机充电盒很小巧。

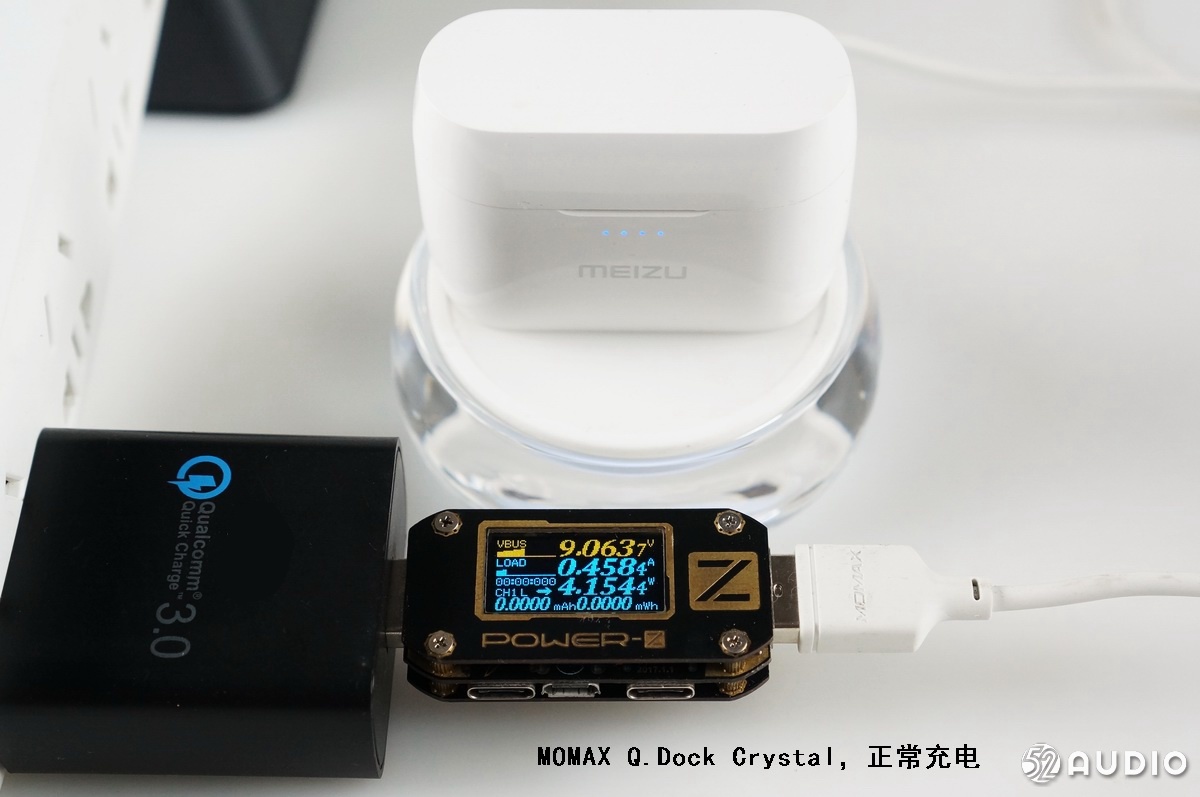

我爱音频网使用ChargerLAB POWER-Z KM001对魅族pop耳机进行无线充电测试，测得可以正常进行无线充电。
2、小问智能耳机TicPods Free开箱

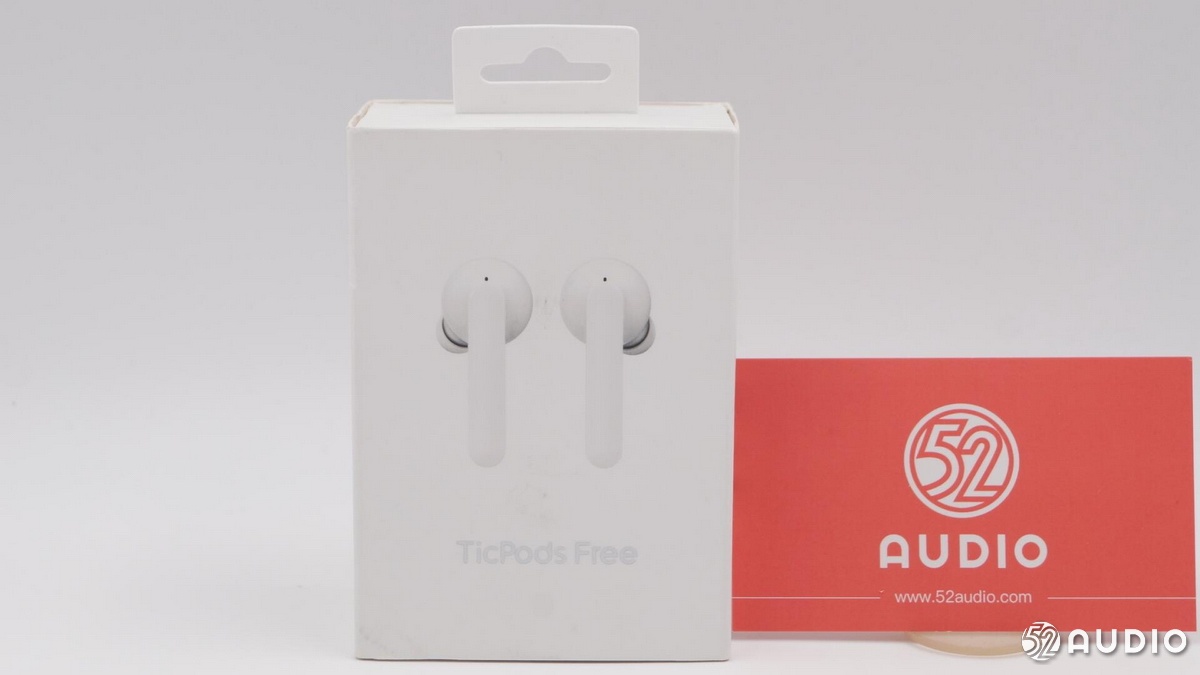

简洁的包装正面，中间一副古典白的TicPods仿佛和包装融为一体。

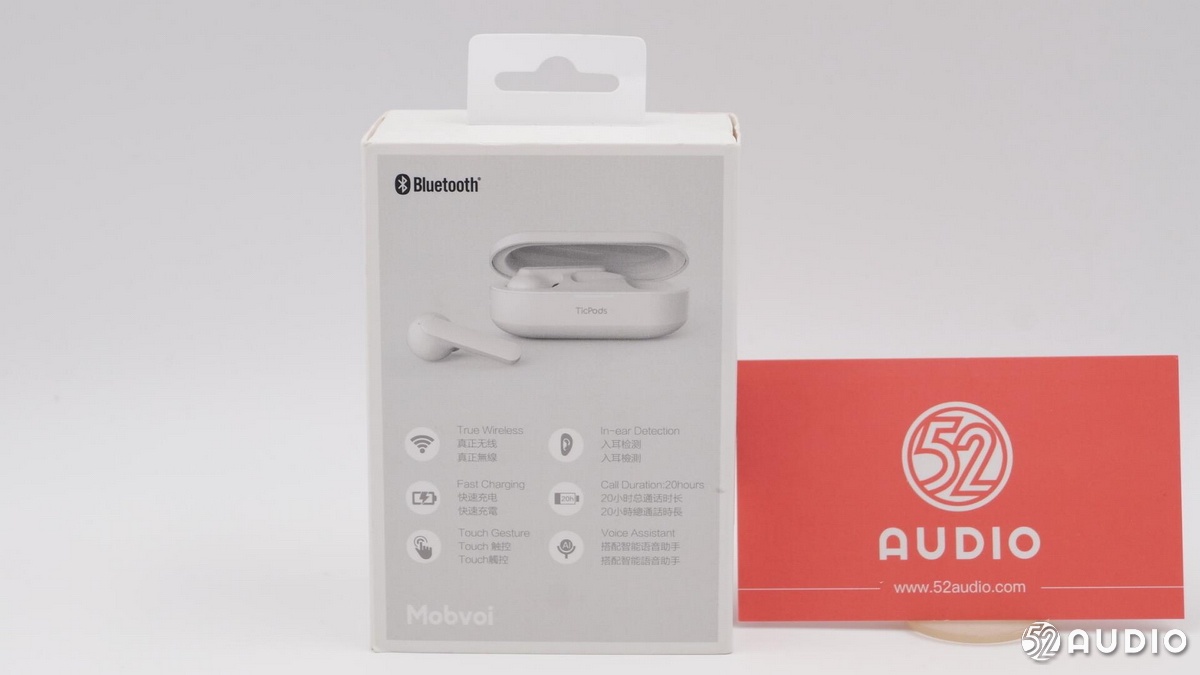

从包装背面看到，包括耳机充电盒和耳机本体都是古典白颜色，支持真正无线、入耳检测、快速充电、Touch触控、搭配智能语音助手，可以达到20小时总通话时长。

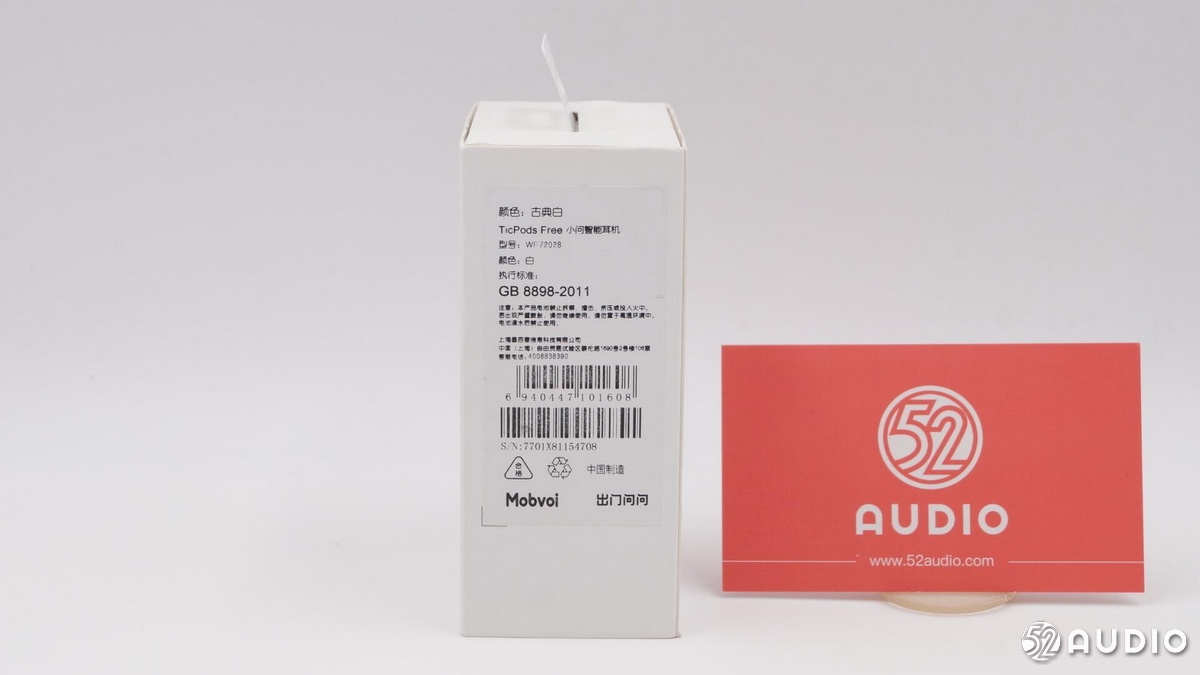

出门问问外文名Mobvoi和耳机参数表在包装盒侧面，支持蓝牙V4.1，音频数字处理：Kalimba DSP，采用电容触控，降噪系统：第八代CVC降噪，电池：两只耳塞各85mAh，电池盒700mAh。
拆开包装，内含耳机一副，充电盒一个，两副硅胶耳套，一根Micro USB充电线和说明书、保修卡等。

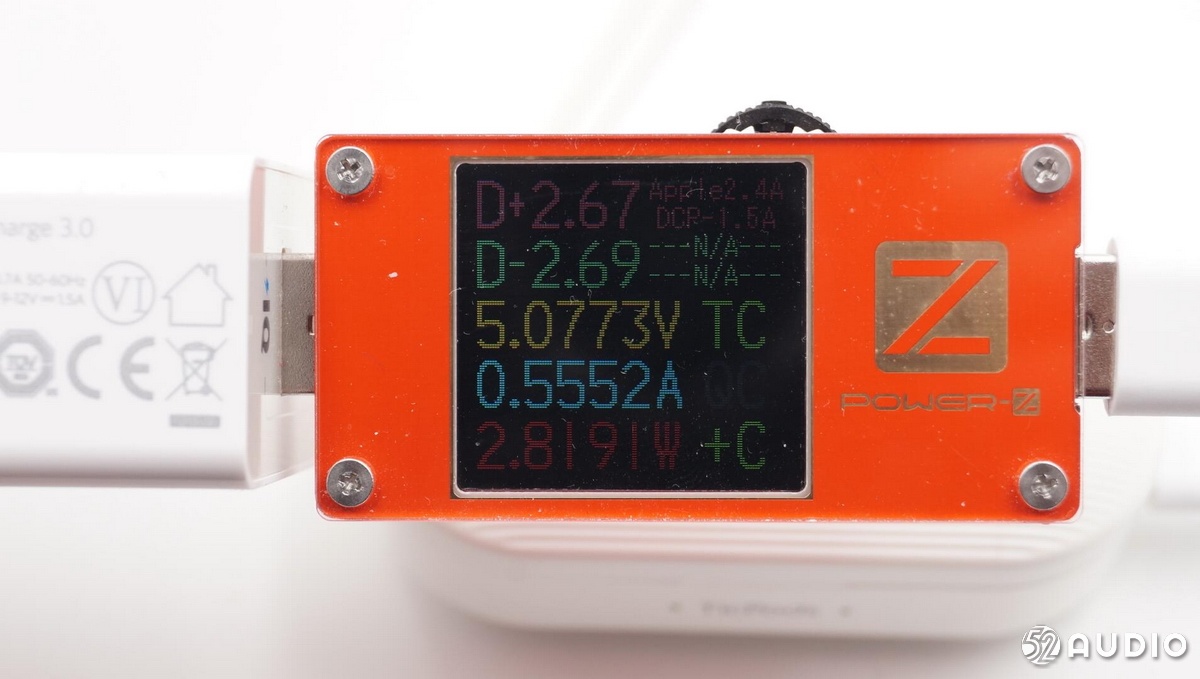

我爱音频网采用ChargerLAB POWER-Z KT001测试仪测试充电电流为0.55A。

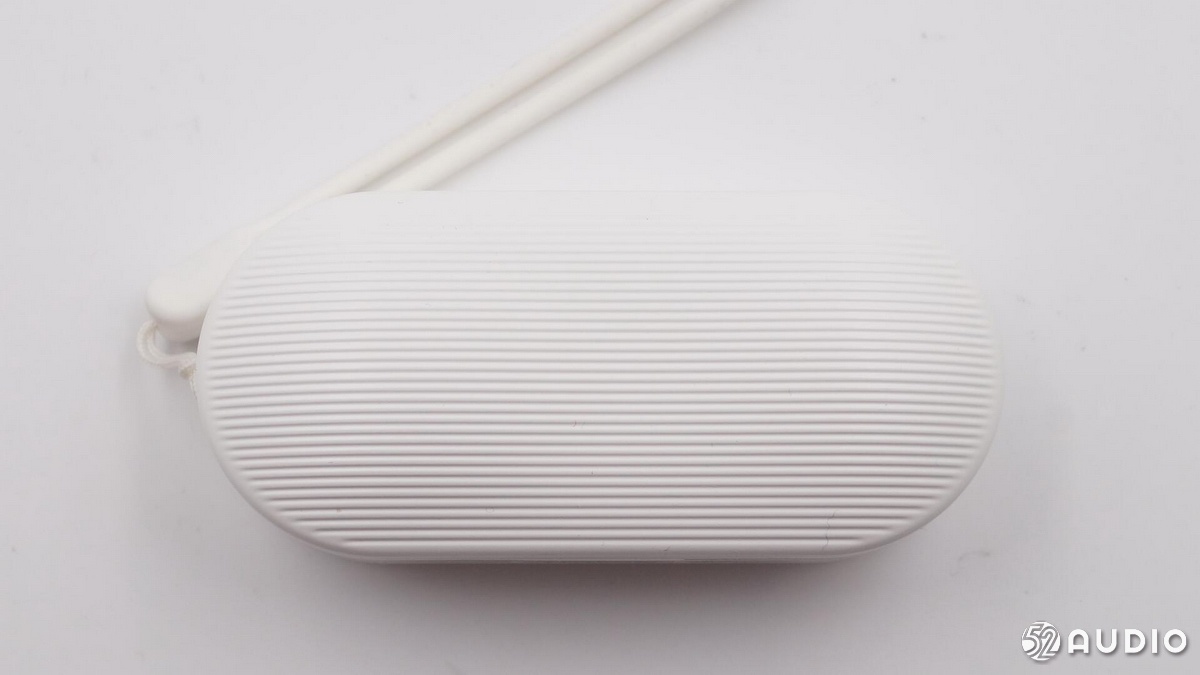

盒子上方采用花生壳一般的弧面。

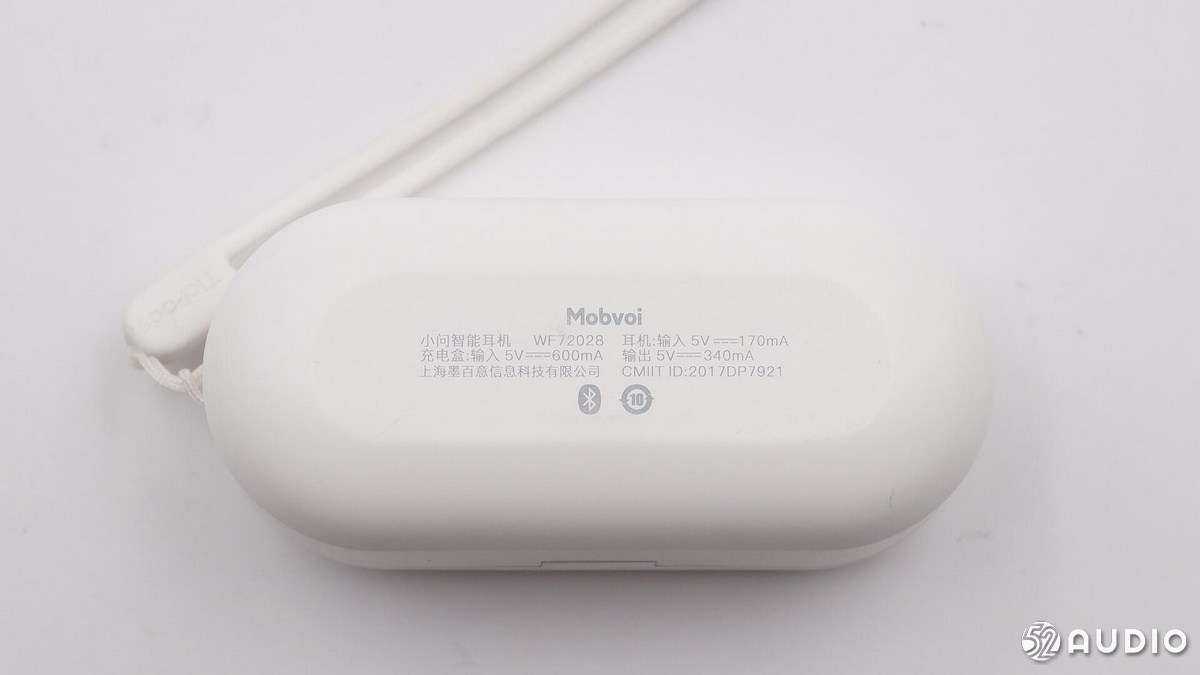

充电盒背面，Mobvoi出门问问小问智能耳机 WF72028，耳机输入5V 170mA，充电盒输入5V 600mA，输出5V 340mA，上海墨百意信息科技有限公司出品。

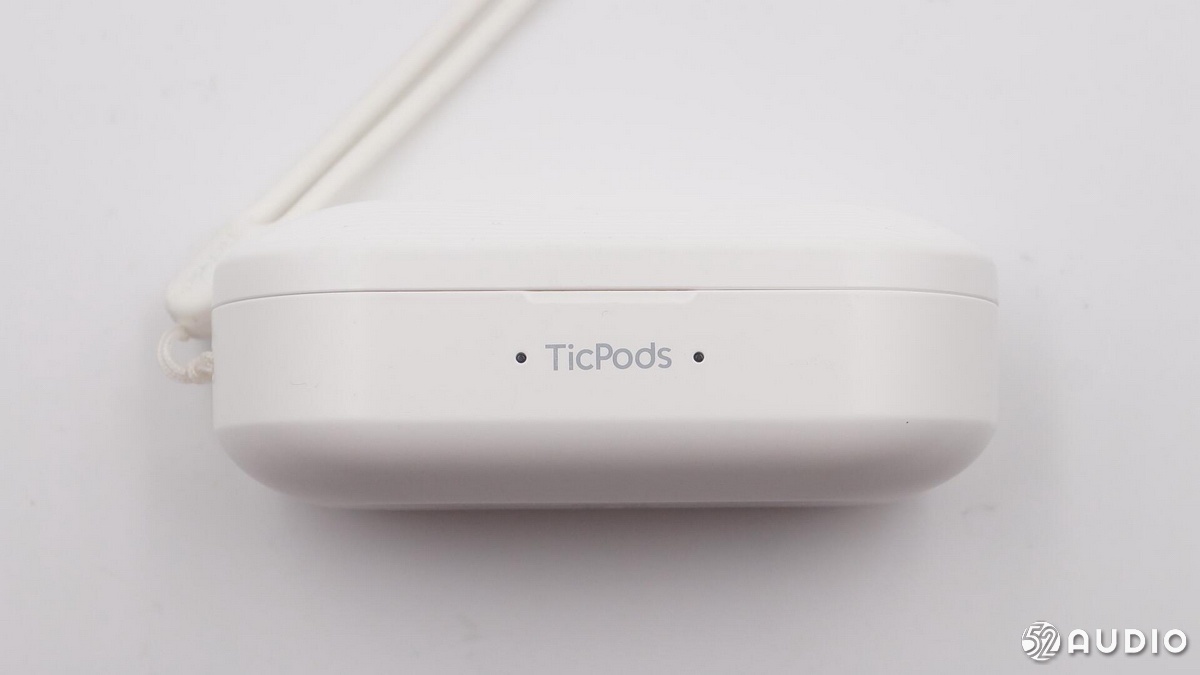

充电盒正面中间是TicPods的logo，上面有两个指示灯，打开盖子后两个灯亮起，即可开始进行配对。
耳机采用磁性吸附在壳体内部。盒盖内部是SN编码。

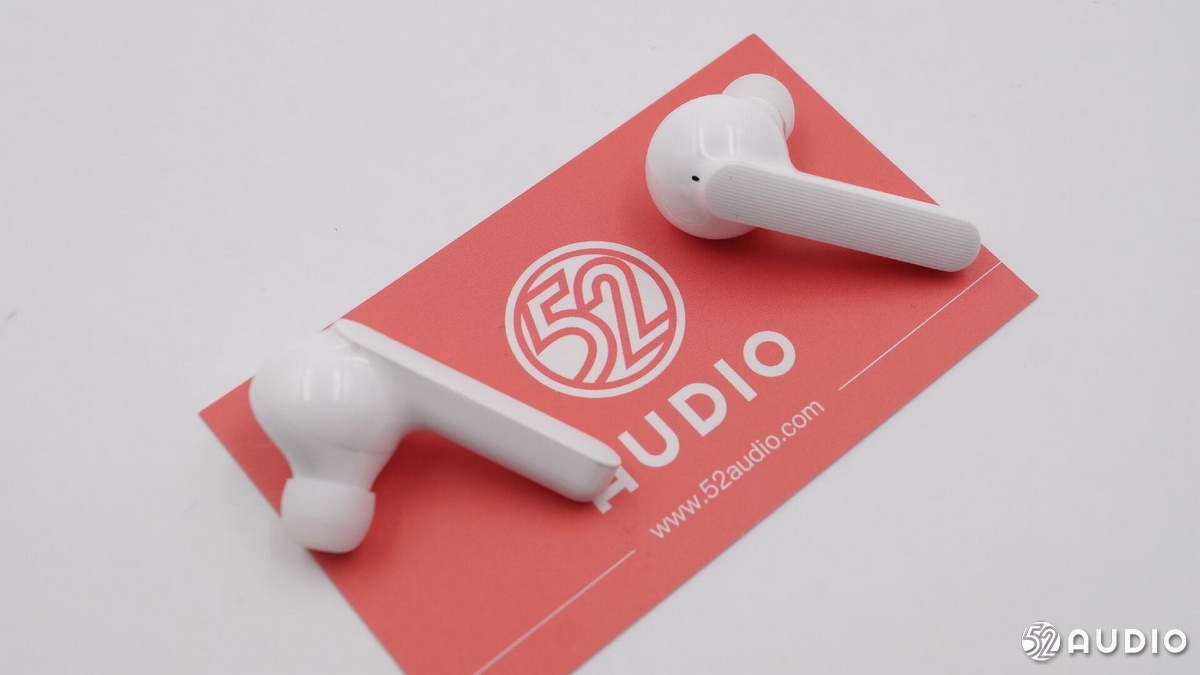

耳机采用与传统耳机相似的外观，保留了耳机柄的外观，并在这部分做了竖型条纹的设计，可以在这里进行“挠挠”滑动触控操作。

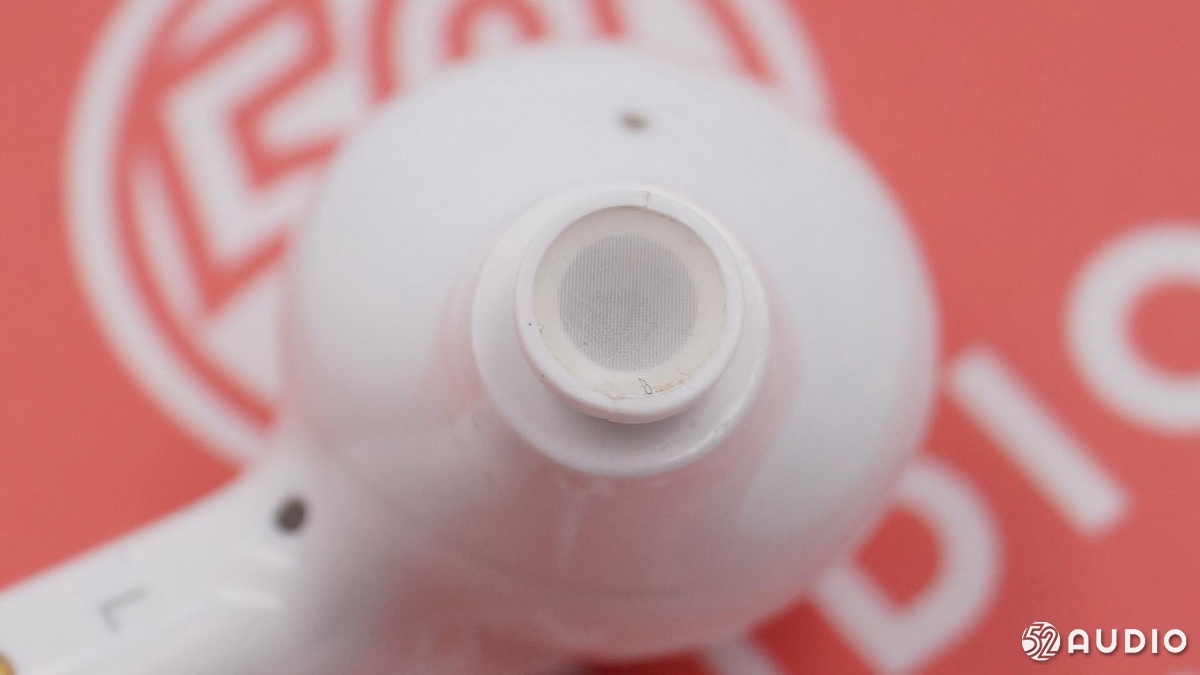

耳机防尘*特网**写。

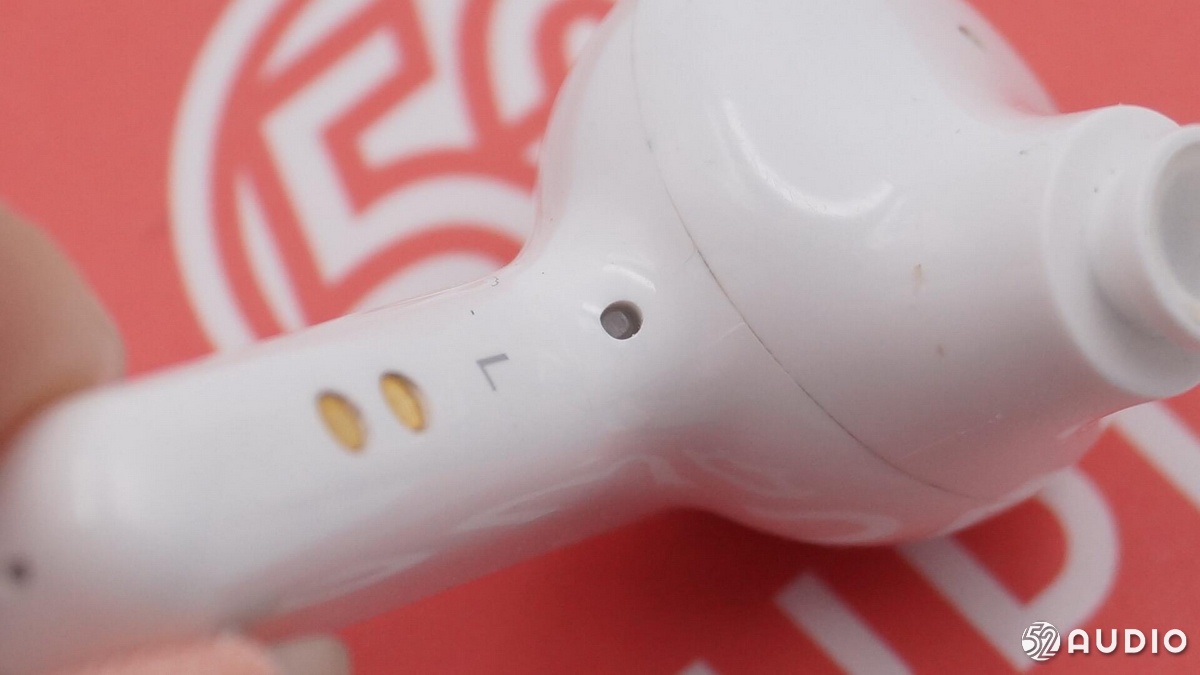

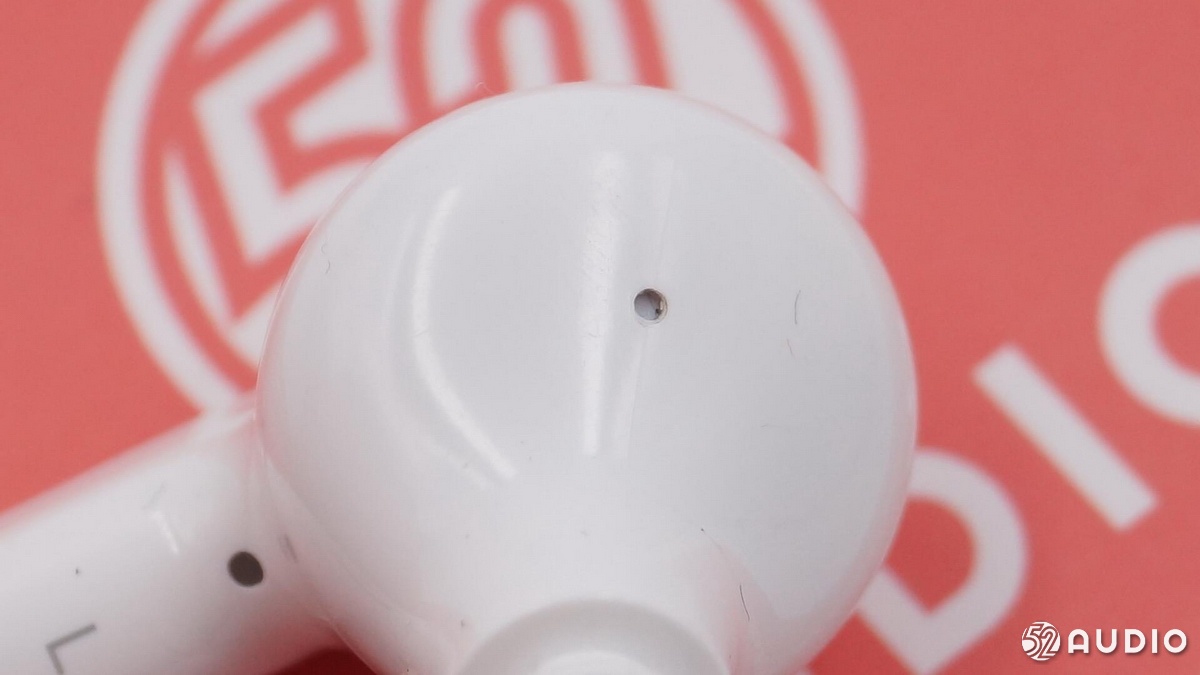

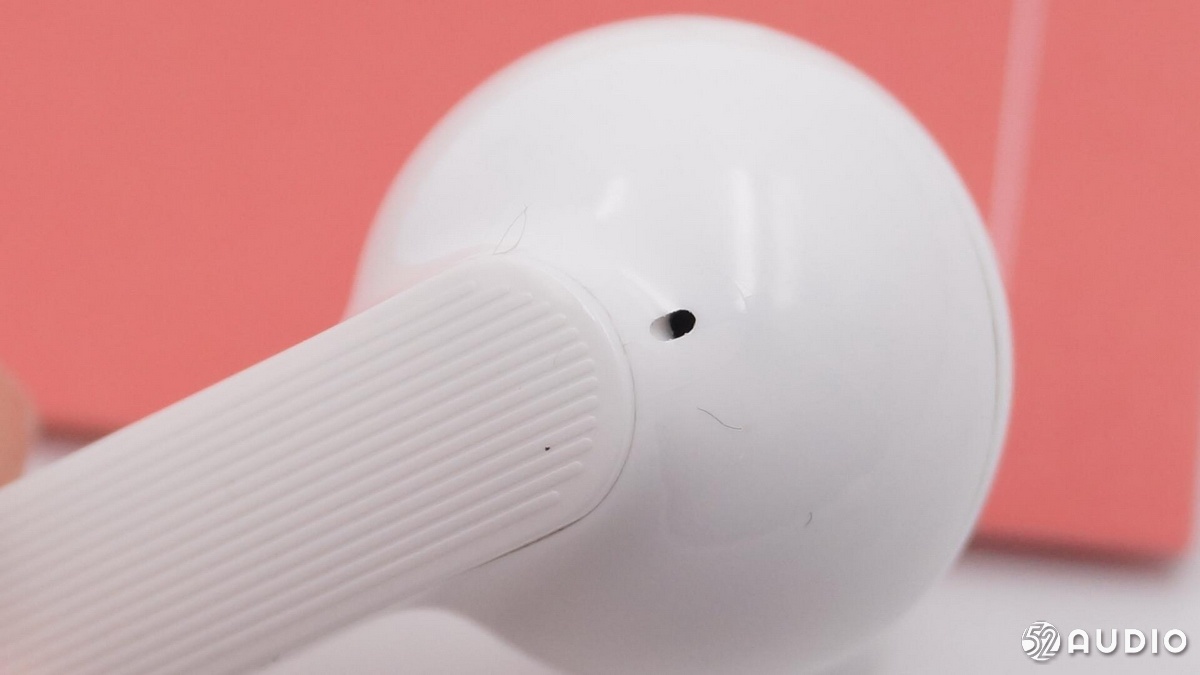

耳机向里一侧分布有泄压孔。
耳机指示灯特写。

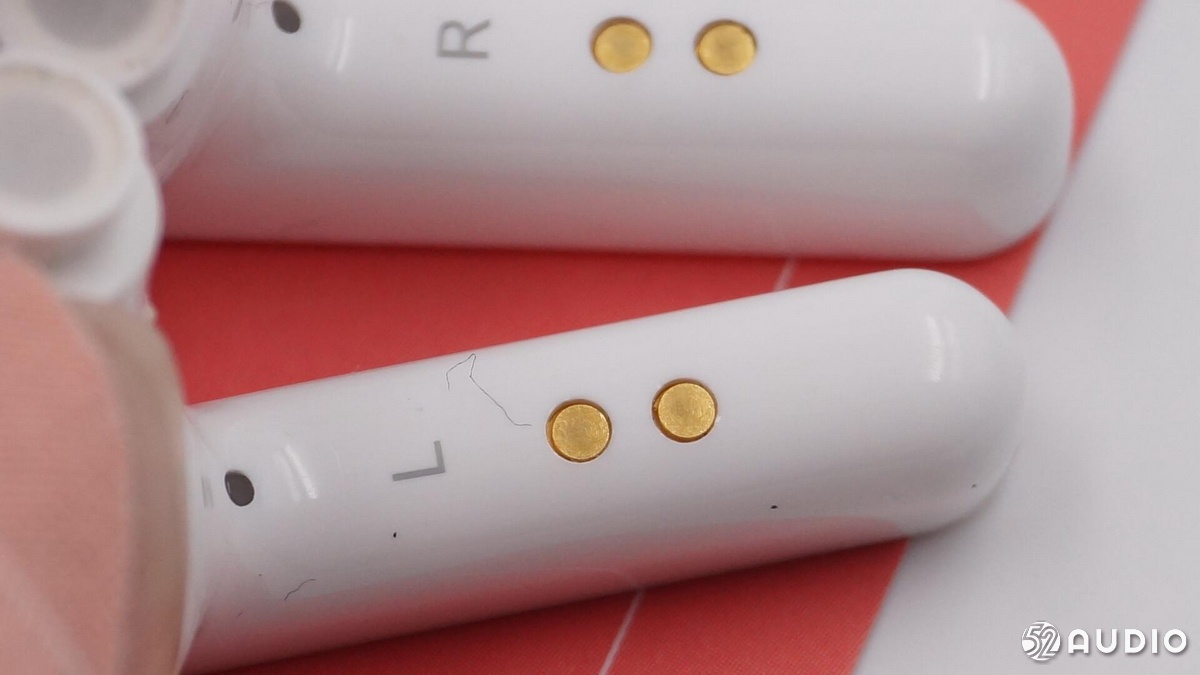

充电触点，镀金很厚。

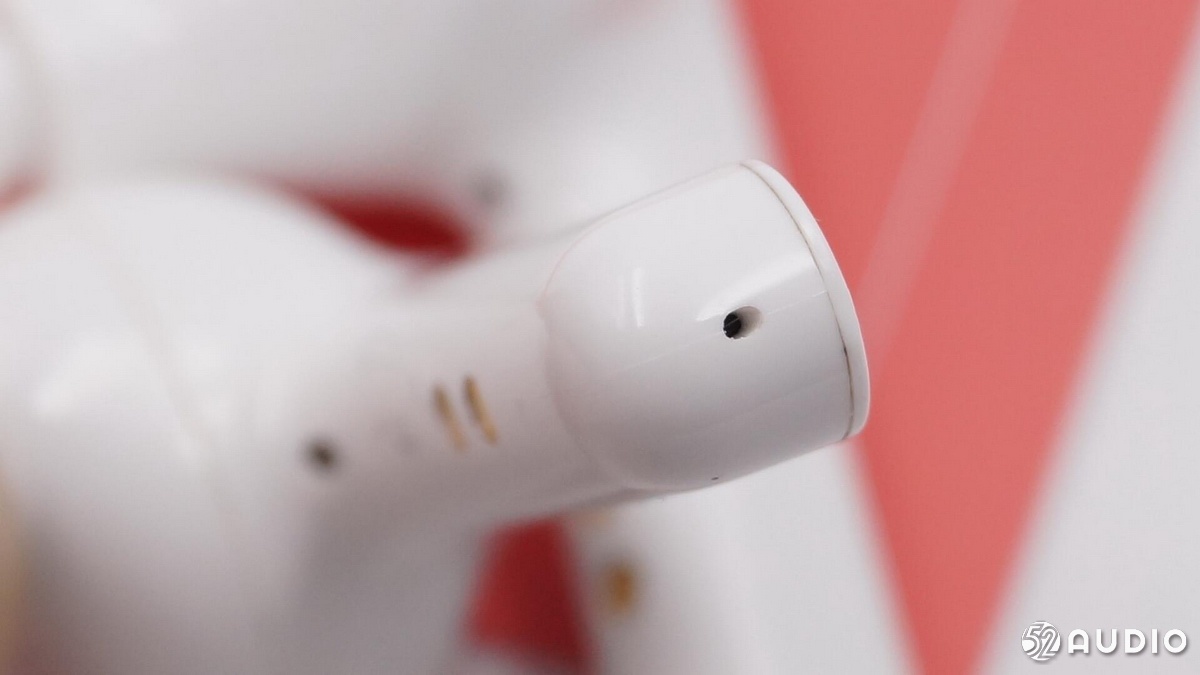

底部的语音mic孔。
耳机背部一侧分布有ANC mic孔。
3、先锋SEC-E221BT真无线TWS耳机开箱

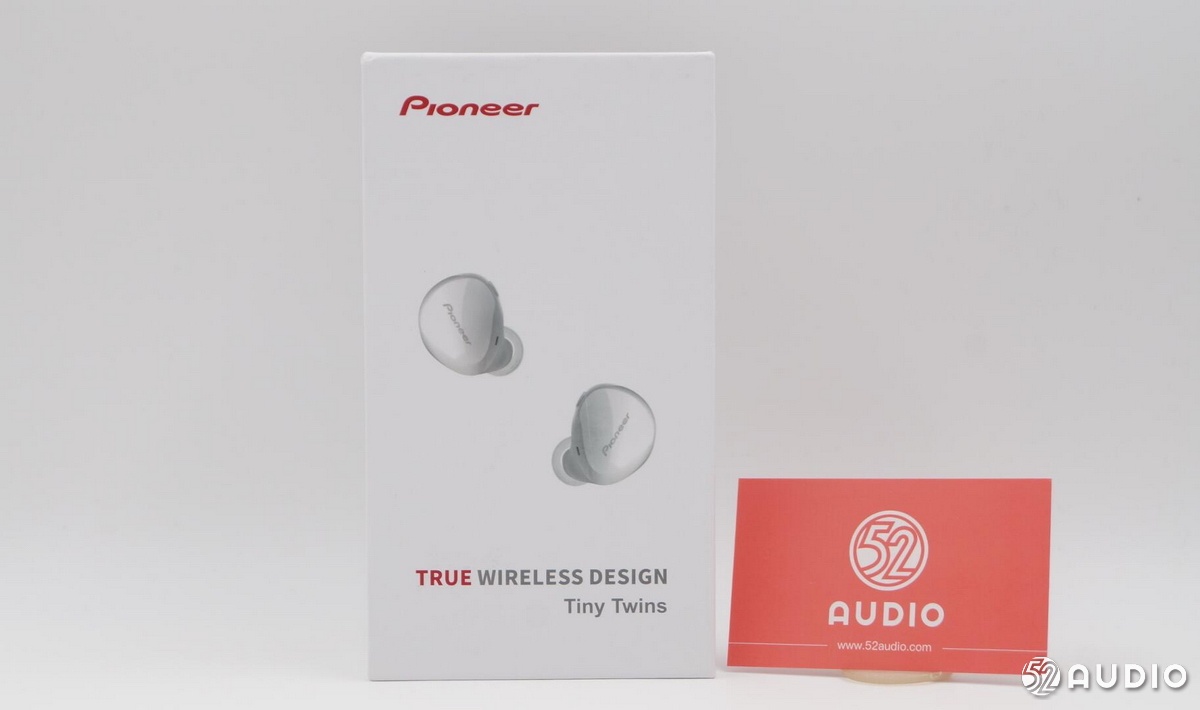

简约的外包装，整体上白色底色，先锋的Pioneer Logo置于左上角，中间是产品的效果图，下面有“TRUE WIRELESS DESIGN” Tiny Twins 表明这款耳机是TWS真无线。

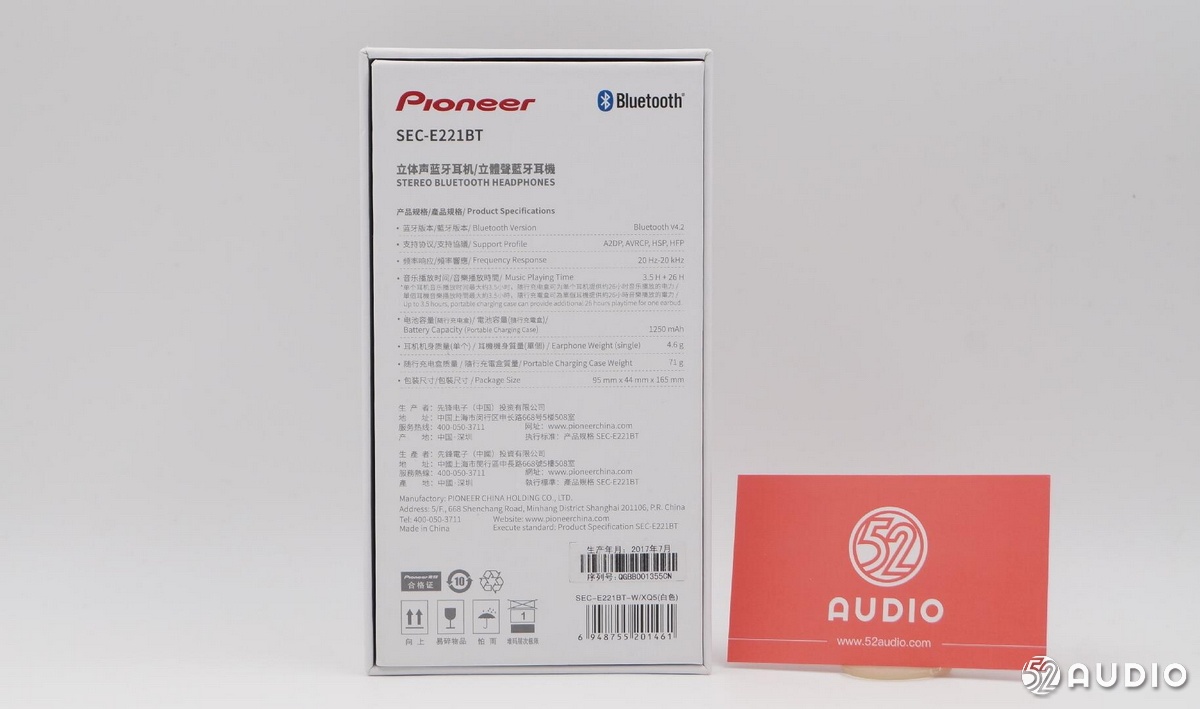

包装盒底面右上角有蓝牙的注册商标，这款先锋SEC-E221BT支持蓝牙4.2。下面是详细的产品规格：
蓝牙版本：Bluetooth V4.2；支持协议：A2DP（蓝牙音频传输模型协定）、AVRCP（音频/视频远程控制配置文件）、HSP（手机规格）、HFP（免提规格）；频率响应：20Hz-20kHz；音乐*放播**时间：3.5H+26H（配合随行充电盒）；电池容量（随行充电盒）：1250mAh；单个耳机质量：4.6g；随行充电盒质量：71g；包装尺寸：95mm*44mm*165mm。
生产者：先锋电子（中国）投资有限公司；产地：中国深圳。

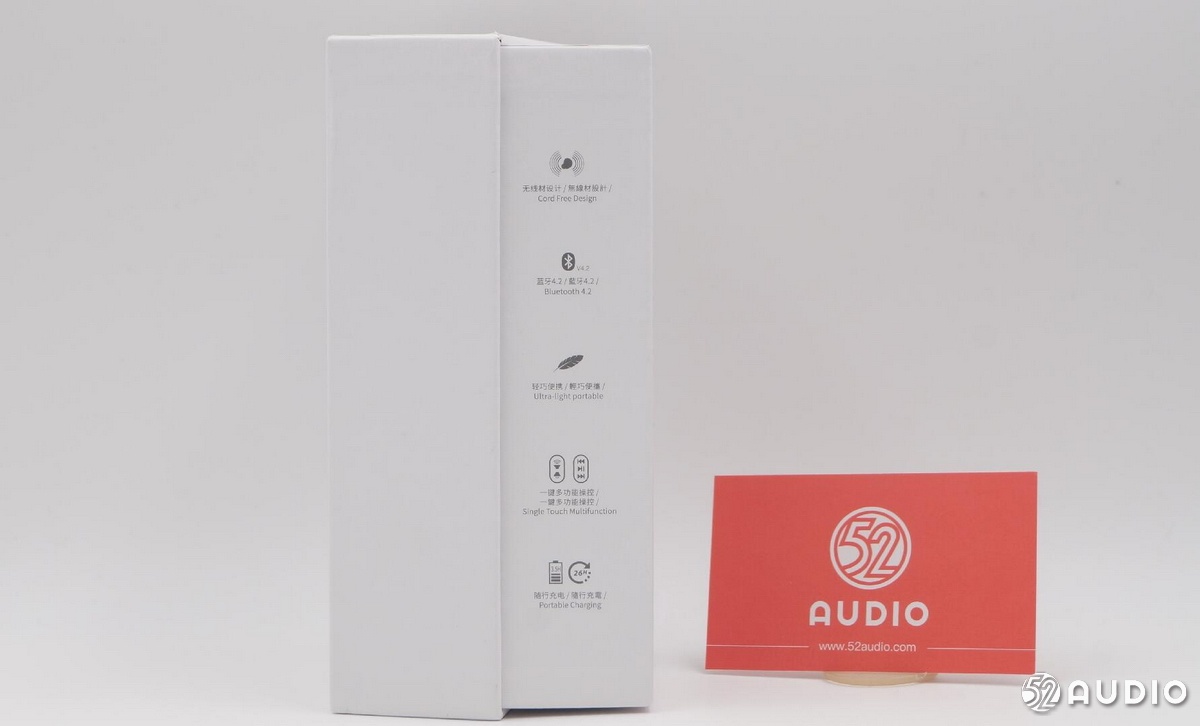

这边的侧面展示了一些特色功能，有：无线材设计、蓝牙4.2、轻巧便携、一键多功能触控、随行充电。

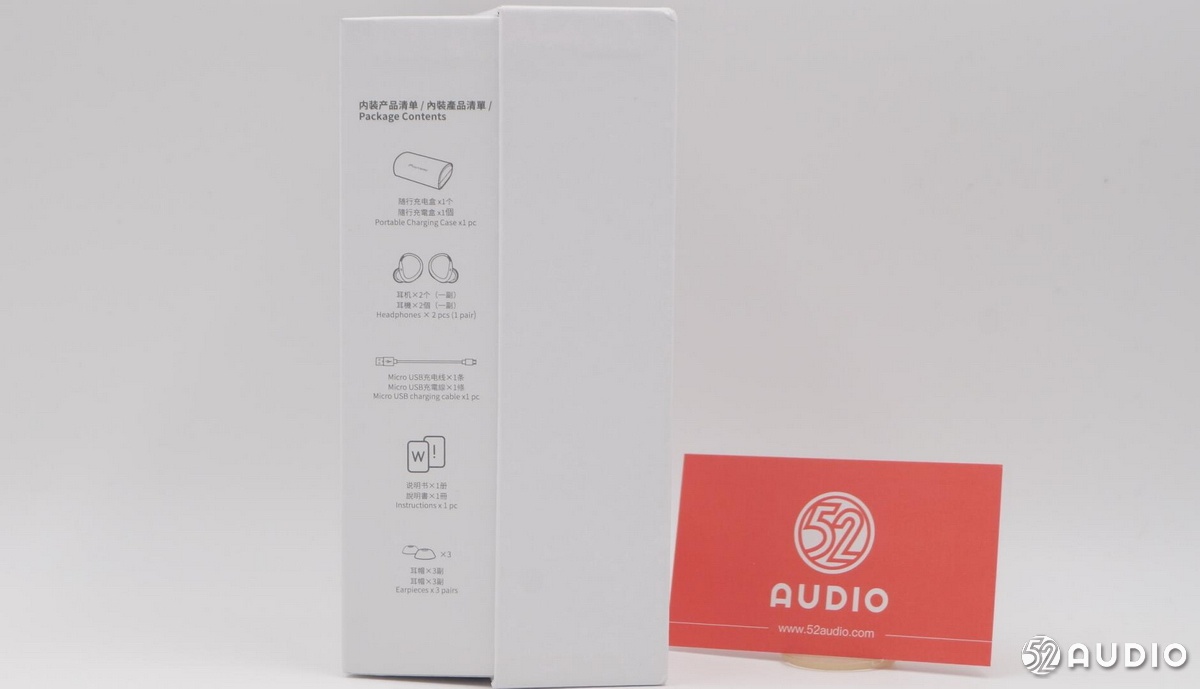

另一面列出了包装内容：随行充电盒一个、耳机一副、Micro USB充电线1条、说明书一份、耳帽3副。
包装内除了耳机本体之外还有一根Micro USB充电线、两副不同的硅胶耳帽。

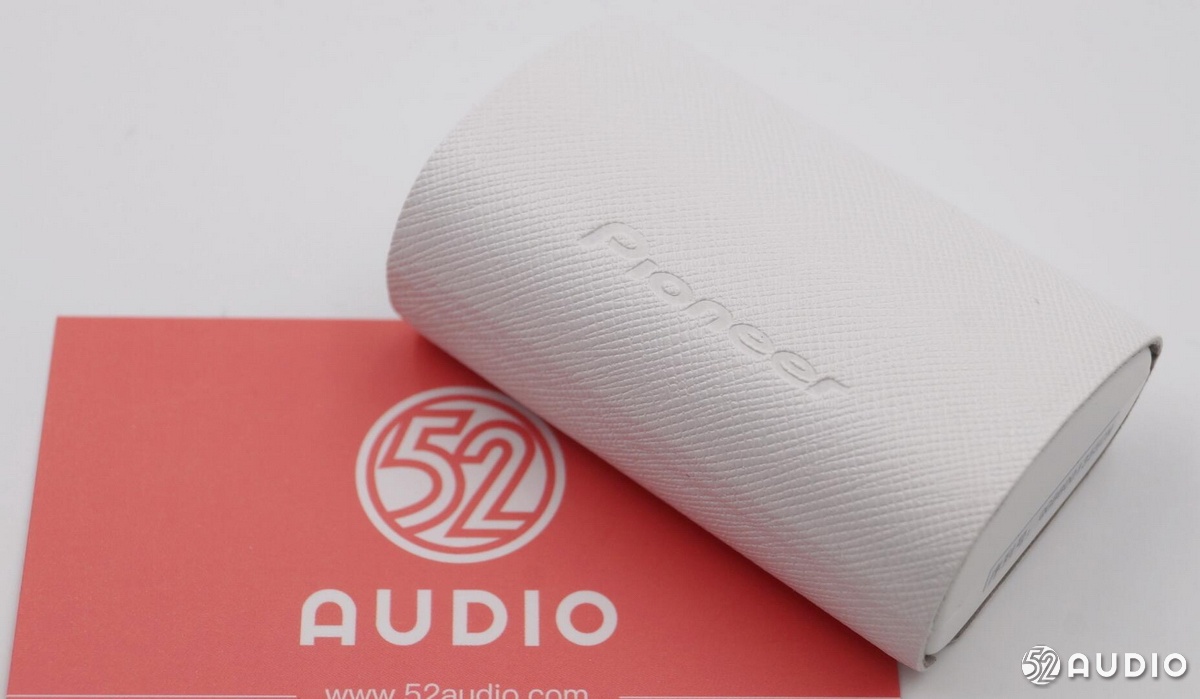

耳机的随行充电盒外表被一层仿皮质感的PU包裹着，像一个老式的钥匙包。
耳机的随行充电盒外表被一层仿皮质感的PU包裹着，像一个老式的钥匙包。

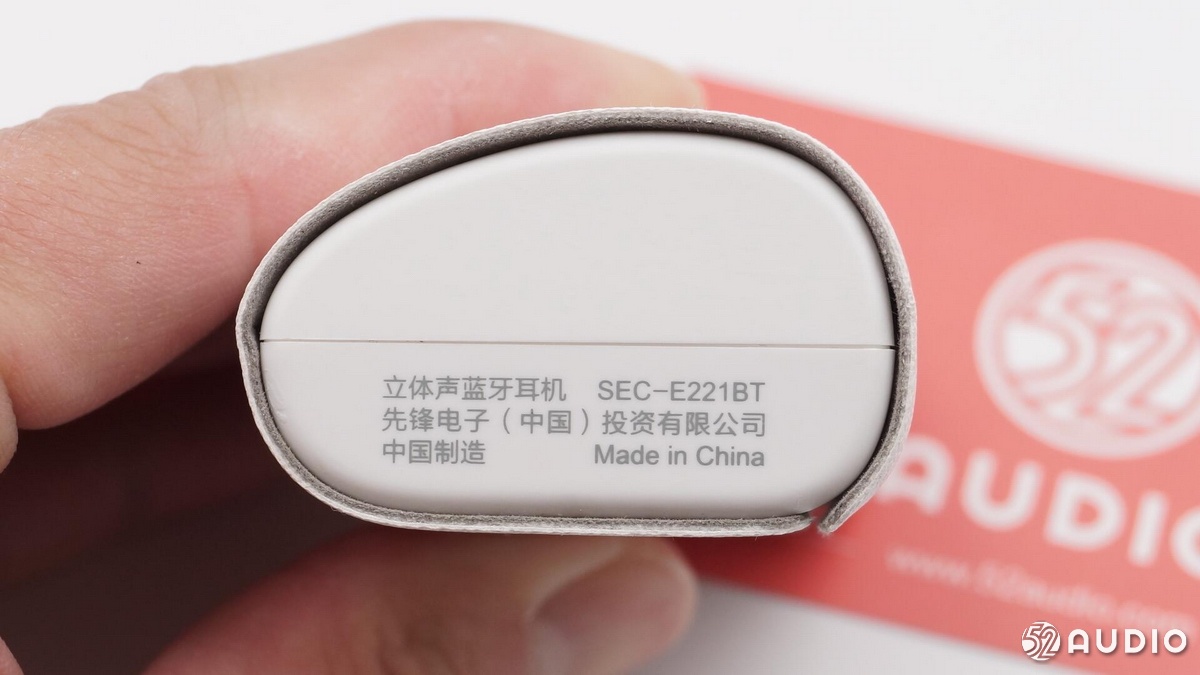

随行充电盒侧面有简单的耳机信息：立体声蓝牙耳机 型号：SEC-E221BT，先锋（中国）投资有限公司出品，中国制造 Made in China。

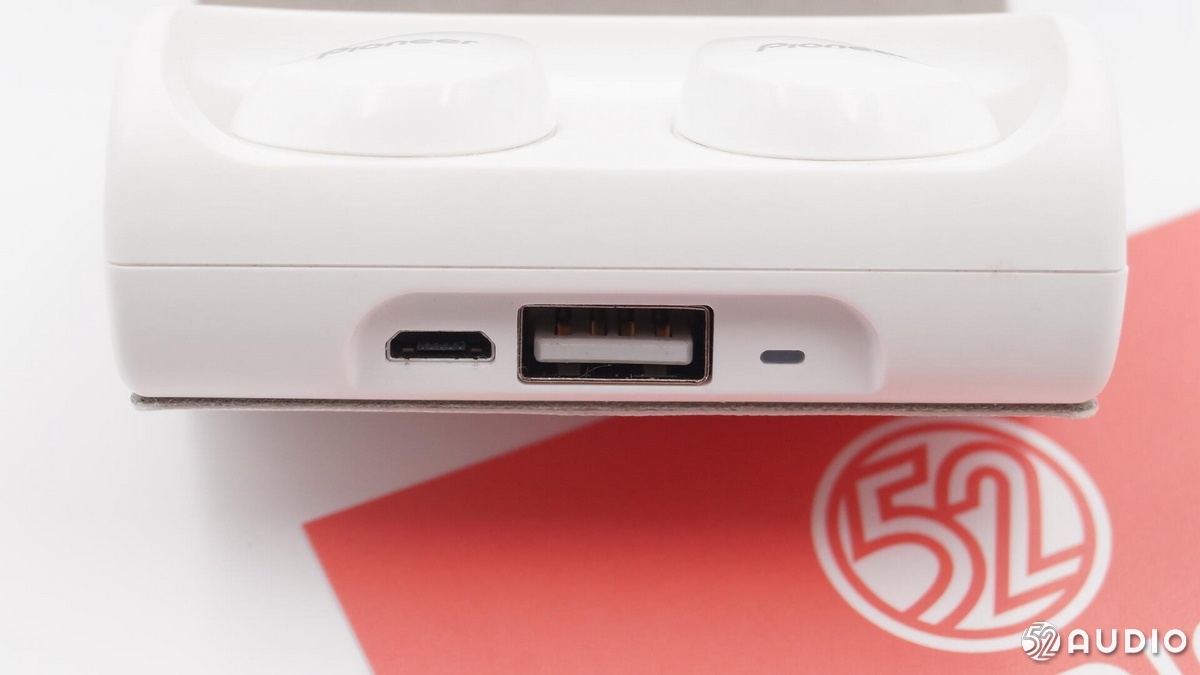

随行充电盒使用Micro USB充电，它还是个移动电源，通过USB-A口为其他设备充电。
随行充电盒使用Micro USB充电，它还是个移动电源，通过USB-A口为其他设备充电。
耳机是采用3pin触点充电的。
二、三款热销TWS真无线蓝牙耳机拆解对比
1、魅族POP真无线蓝牙运动耳机拆解

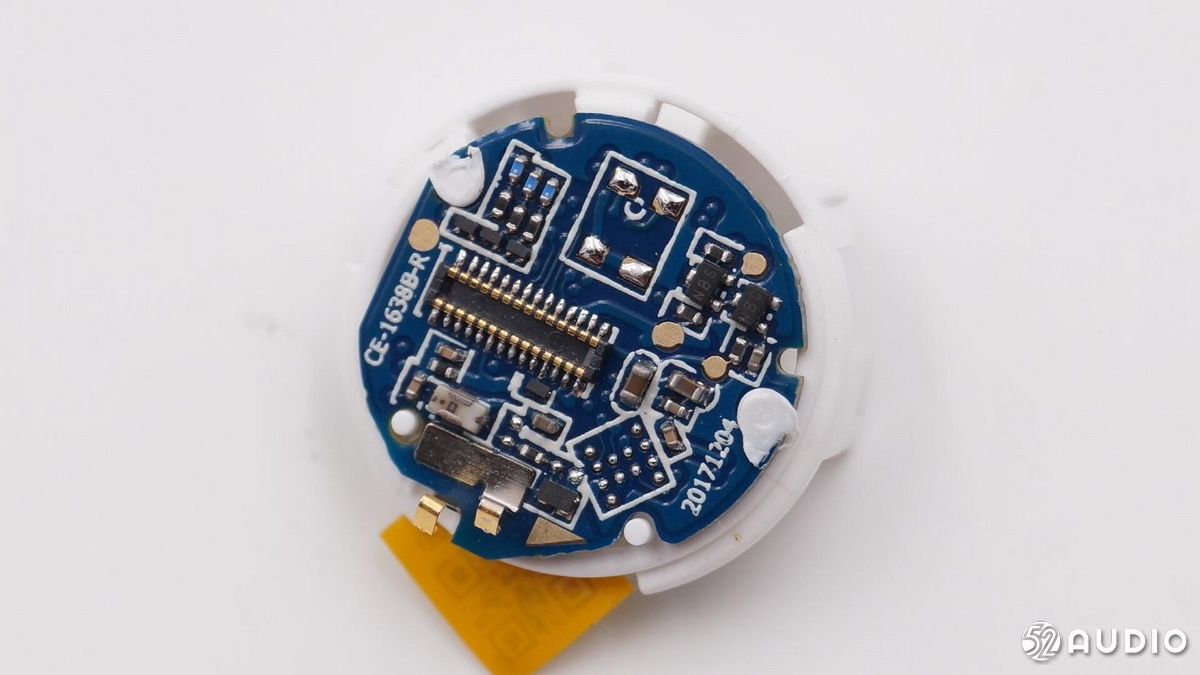

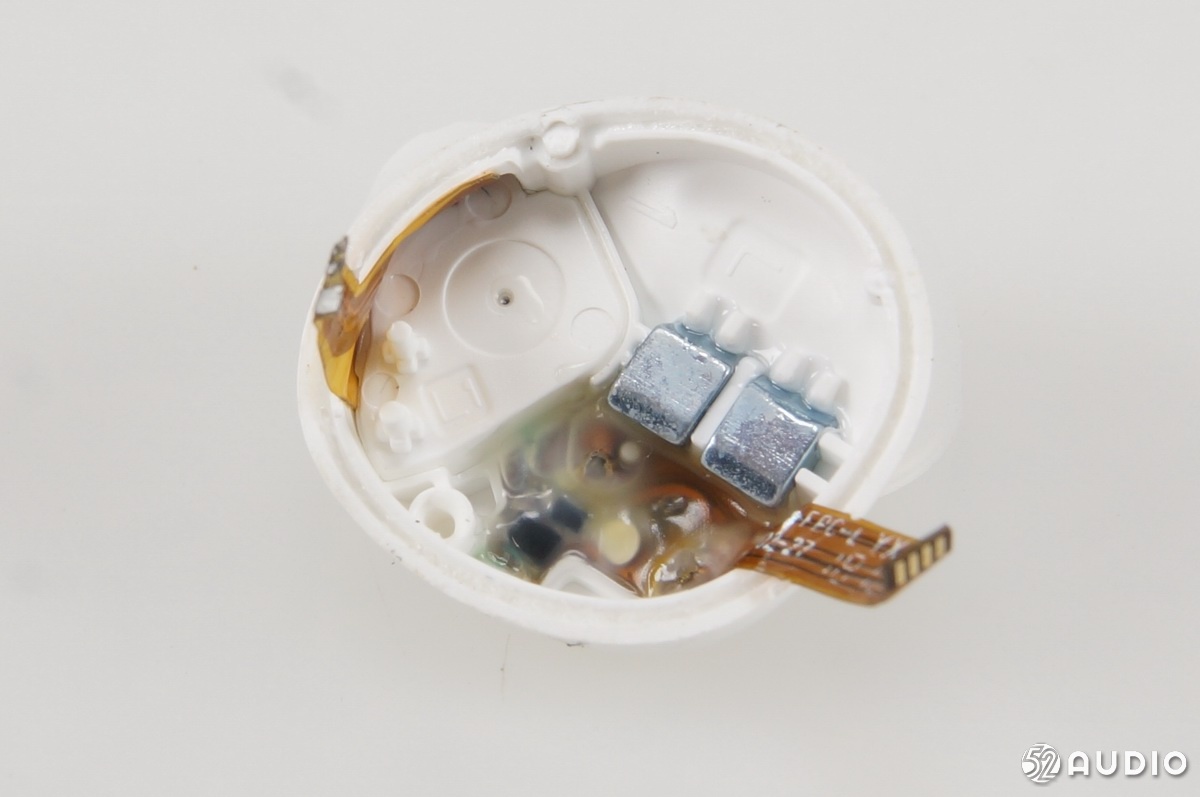

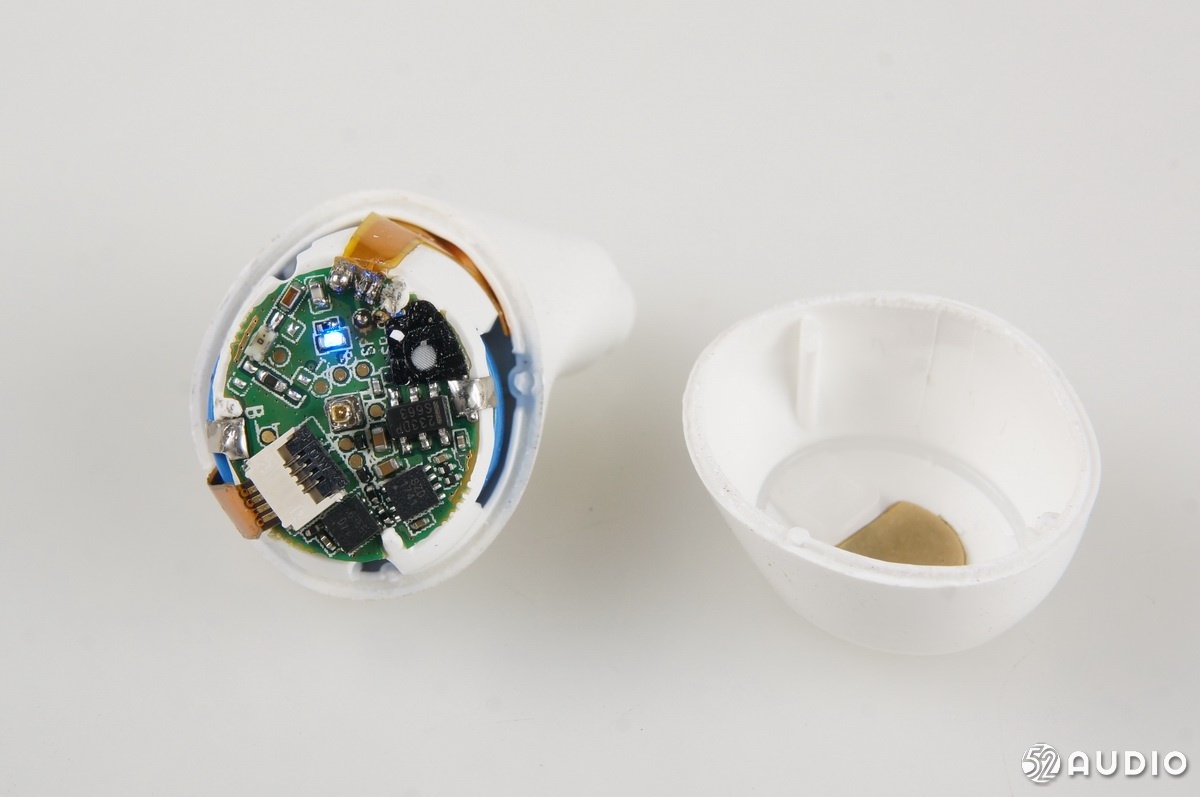

拆去面壳，面壳内部是触摸按键。

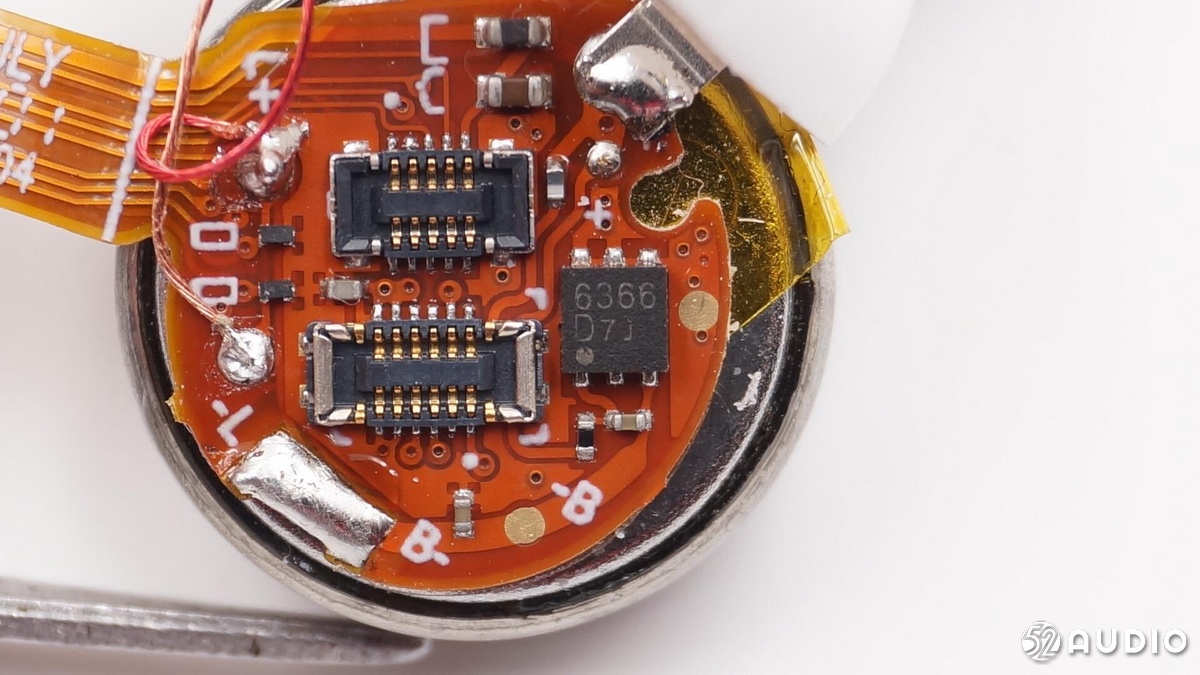

图中丝印编号233DP的芯片为Tontek通泰TTP233，这是一颗单按键触摸检测IC，用来检测触摸按键操作。丝印编号SZD 1741的芯片为SGMicro圣邦微电子SGM40561，这是一颗充电管理芯片，具有耐高输入电压、过温、过流保护、过压保护、内置充电流程控制等特点。丝印编号6366的芯片为XySemi苏州赛芯微电子XB6366D，这是一颗一体化单节锂电池保护IC，具有防止过温、过充和短路保护的功能。

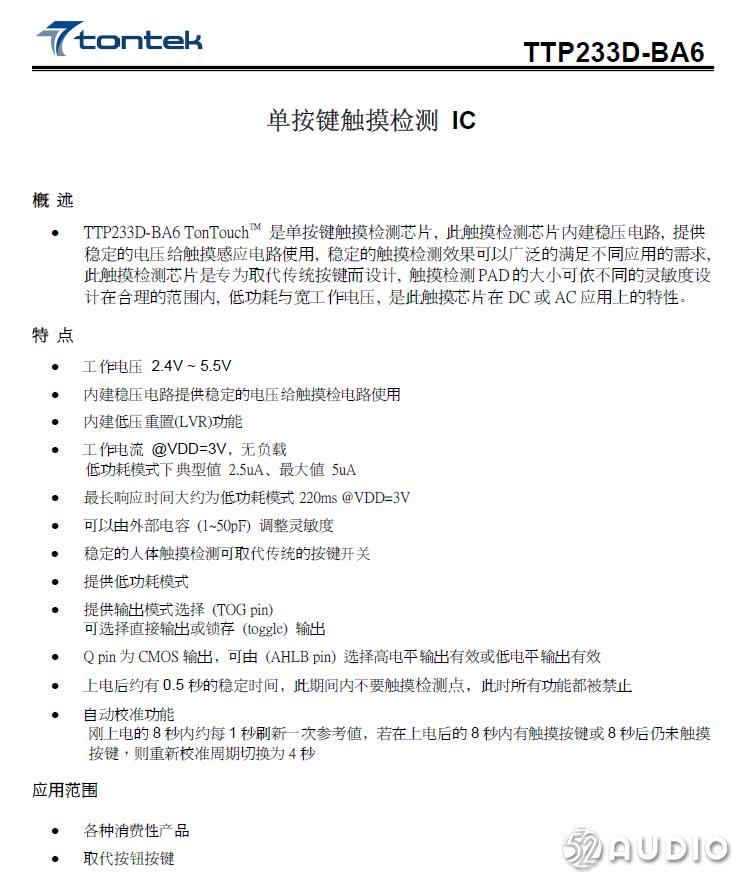

Tontek通泰 TTP233 详细资料。

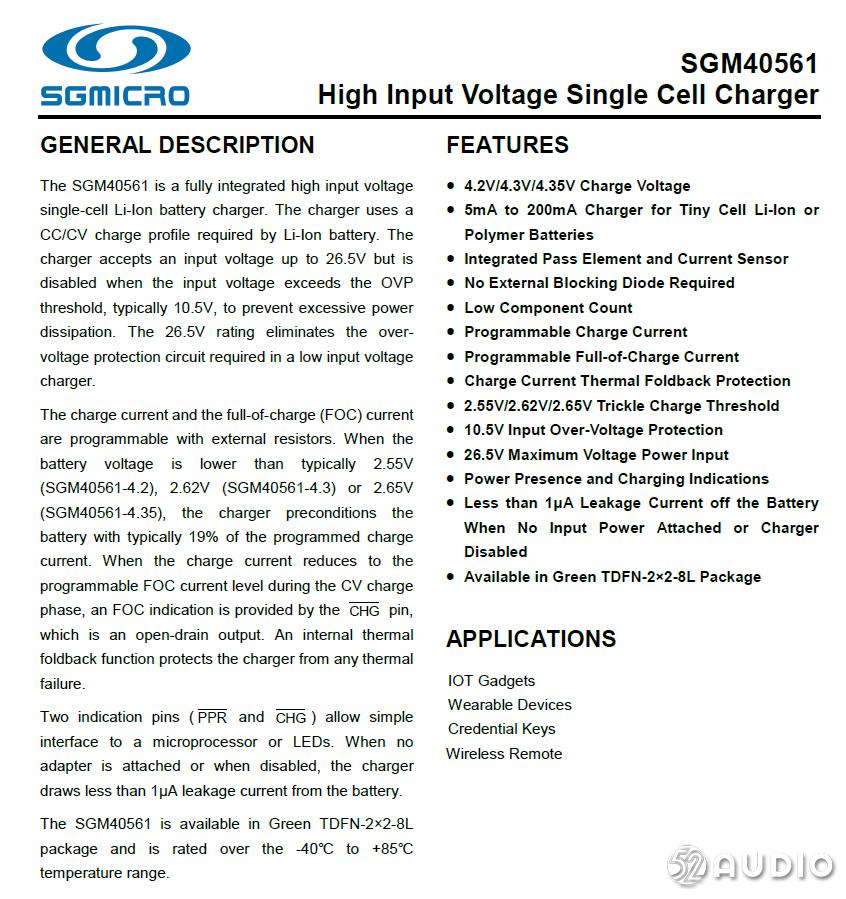

SGMicro圣邦微电子SGM40561详细资料。
XySemi苏州赛芯微电子 XB6366D 详细资料。

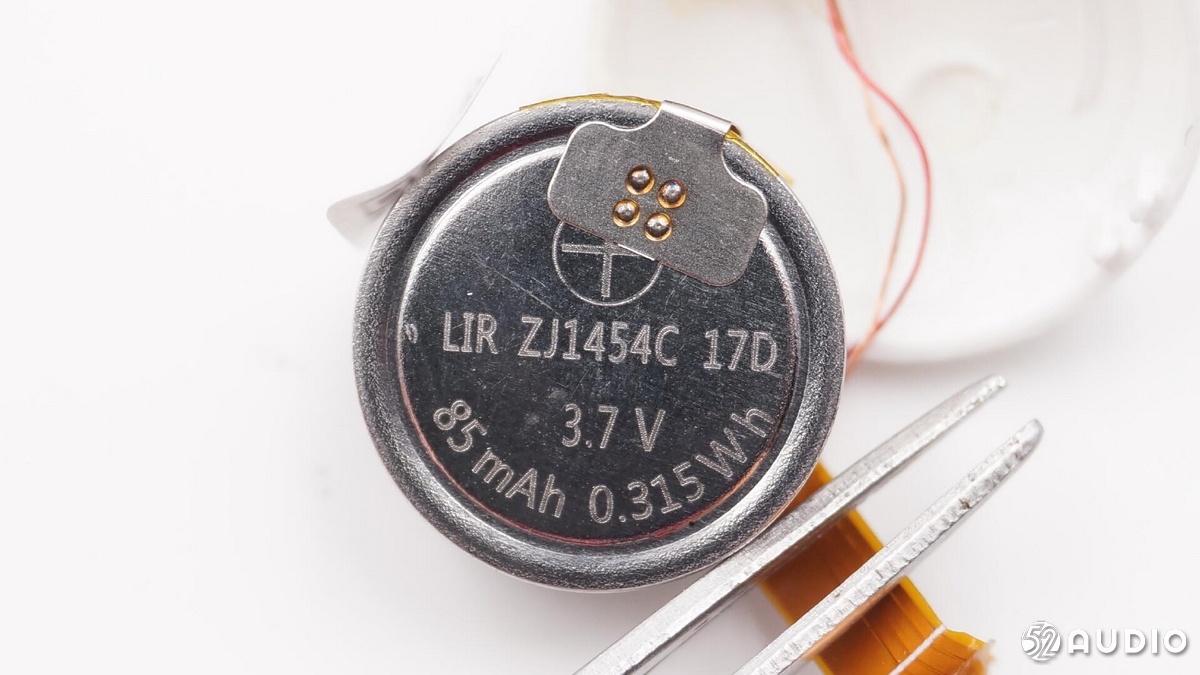

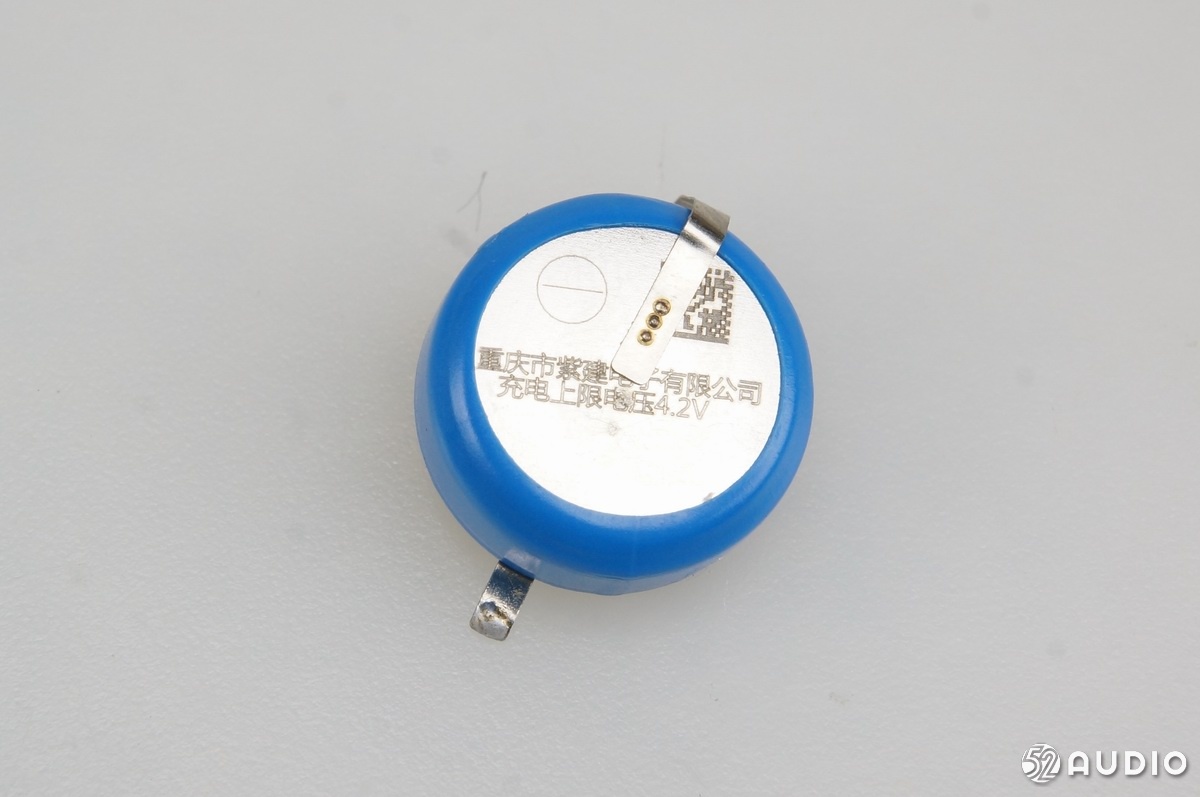

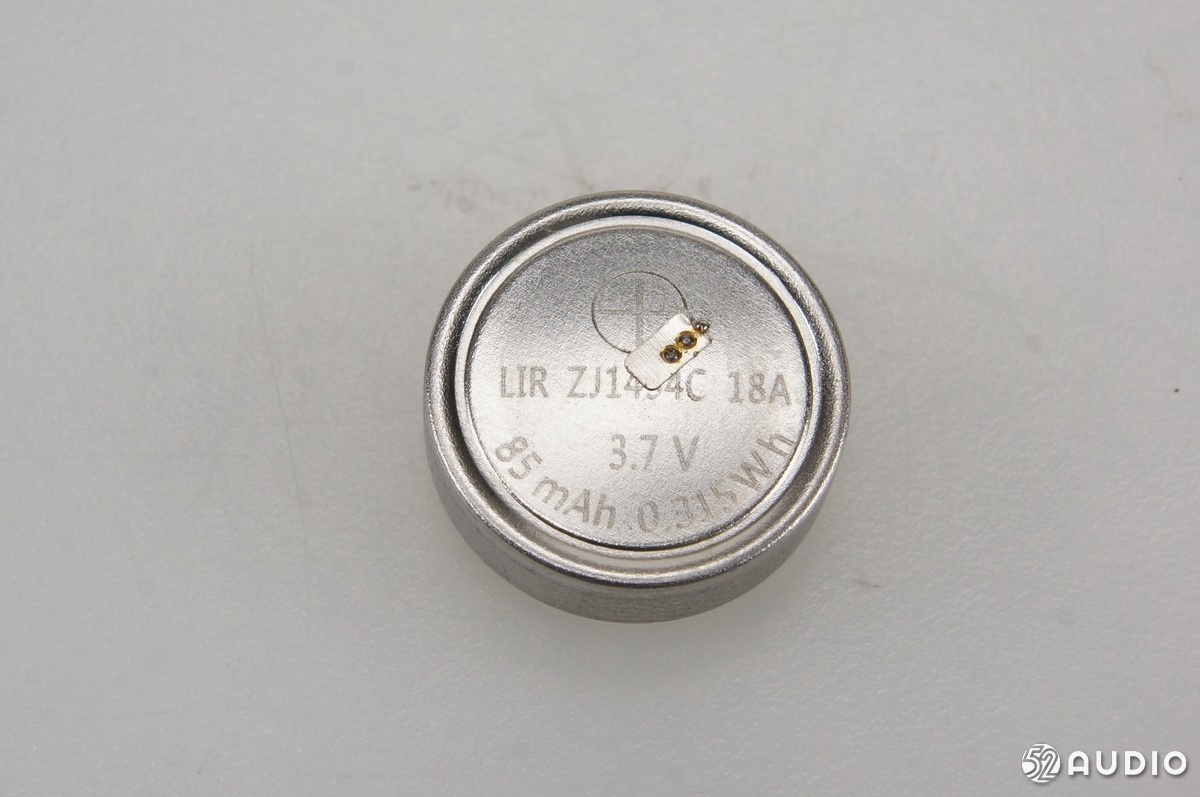

重庆市紫建电子有限公司 LIR ZJ1454C 3.7V纽扣锂电池，充电上限电压4.2V。
单个纽扣锂电池容量为85mAh。

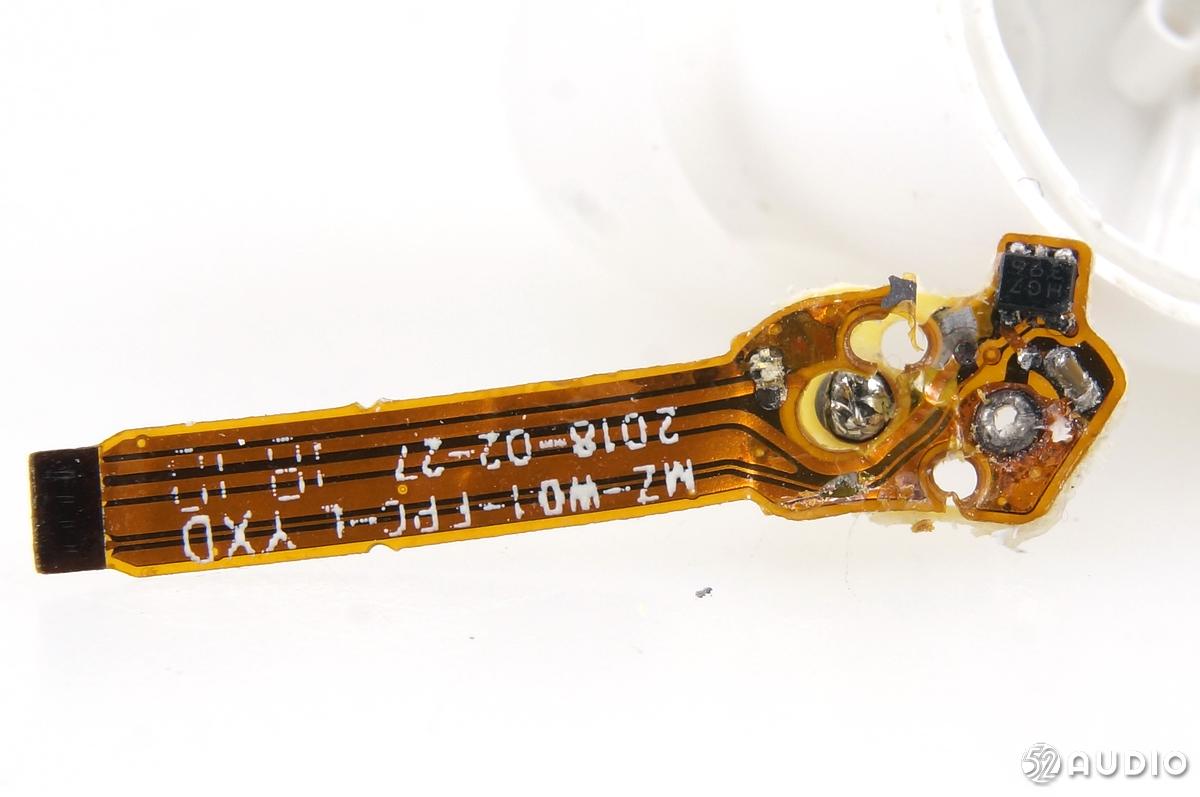

充电端子连接线和FPC天线。
取下扬声器音腔盖板，露出耳机扬声器单元。

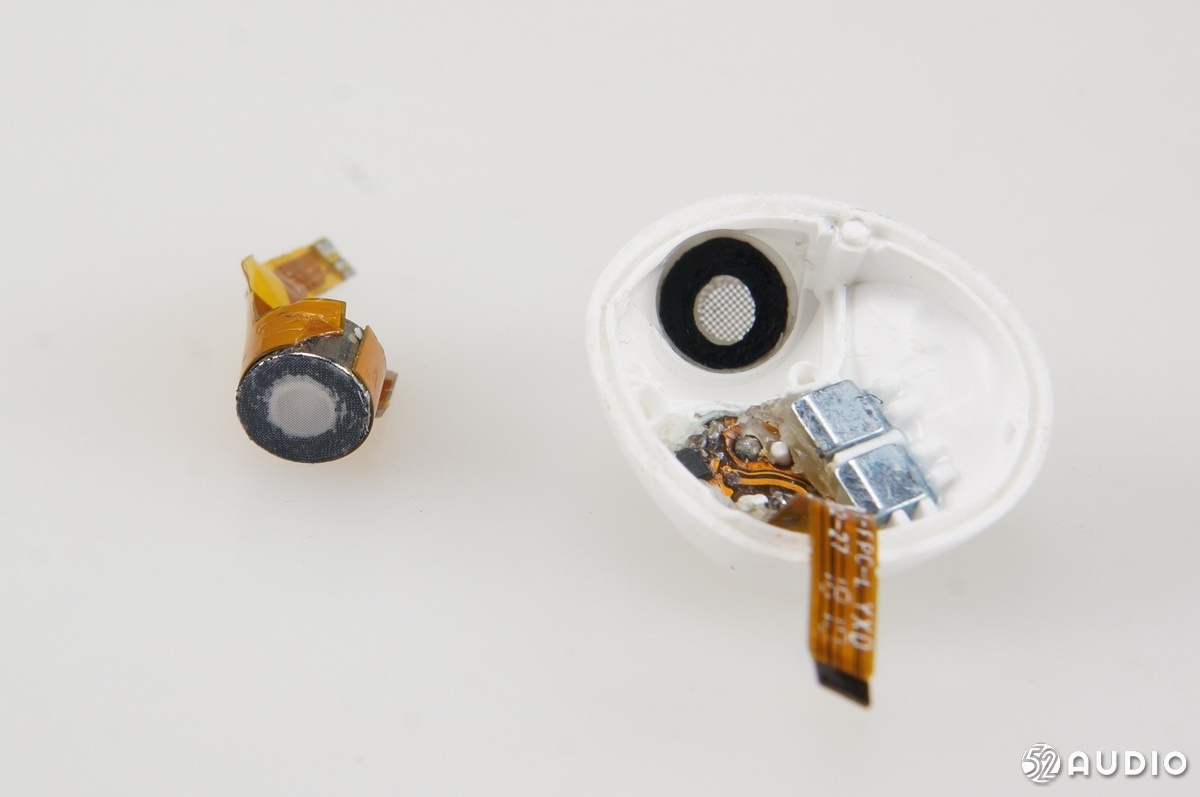

取出扬声器单元，耳机壳体内部有防尘网。
拆出FPC 天线，型号为 罗姆 BU52013。
石墨烯高保真扬声器单元特写。

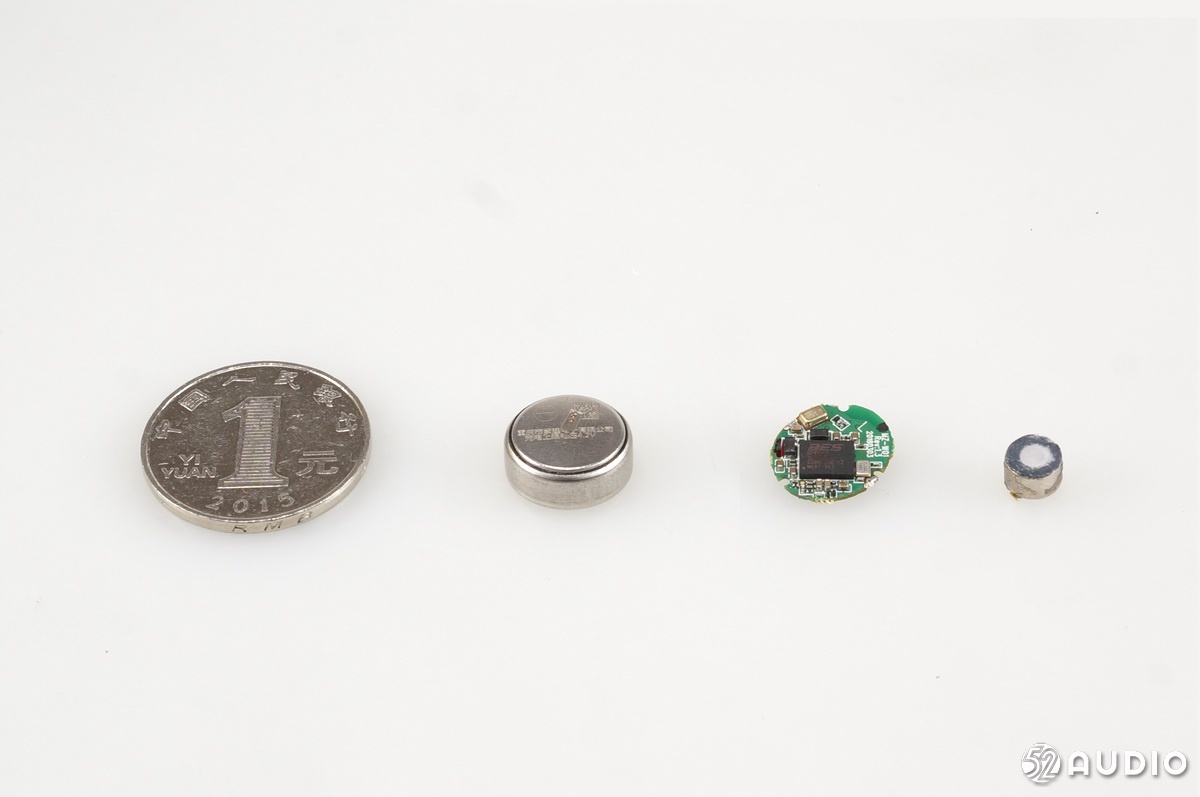

我爱音频网用一元硬币对比内部零件大小，发现内部元件都非常小。

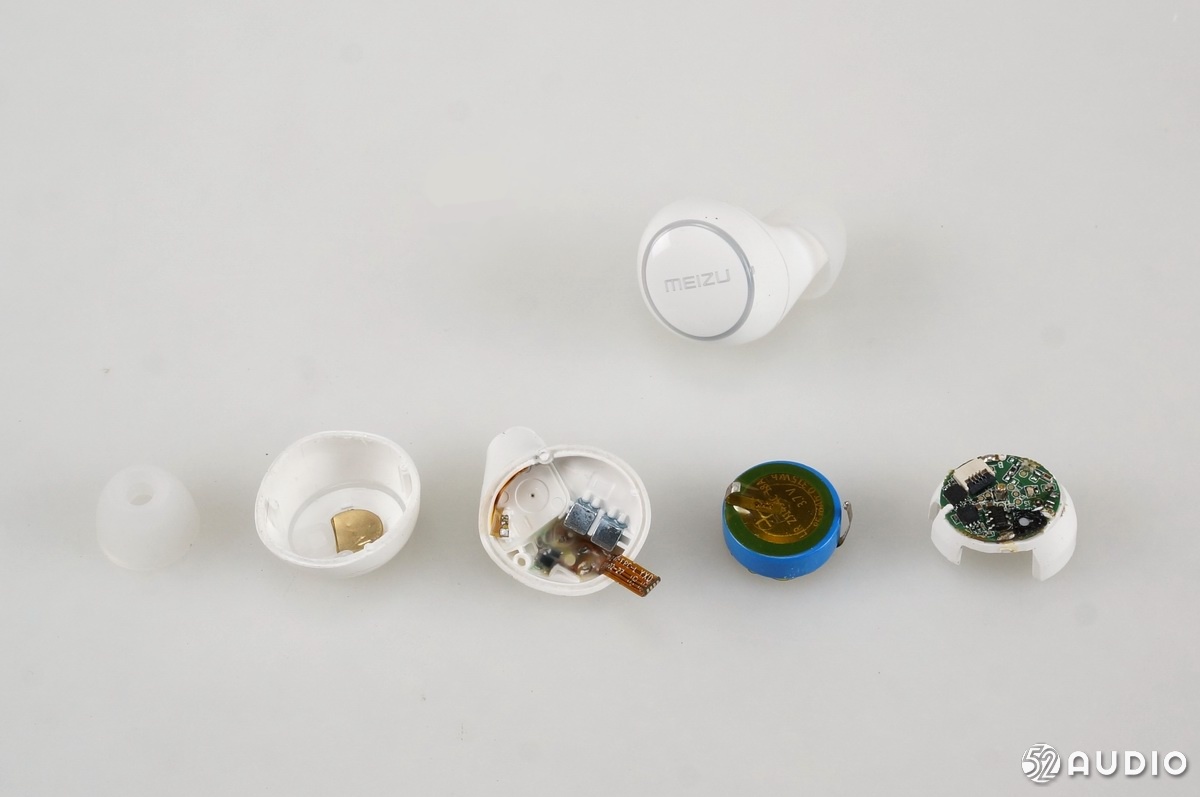

耳机部分拆解一览。

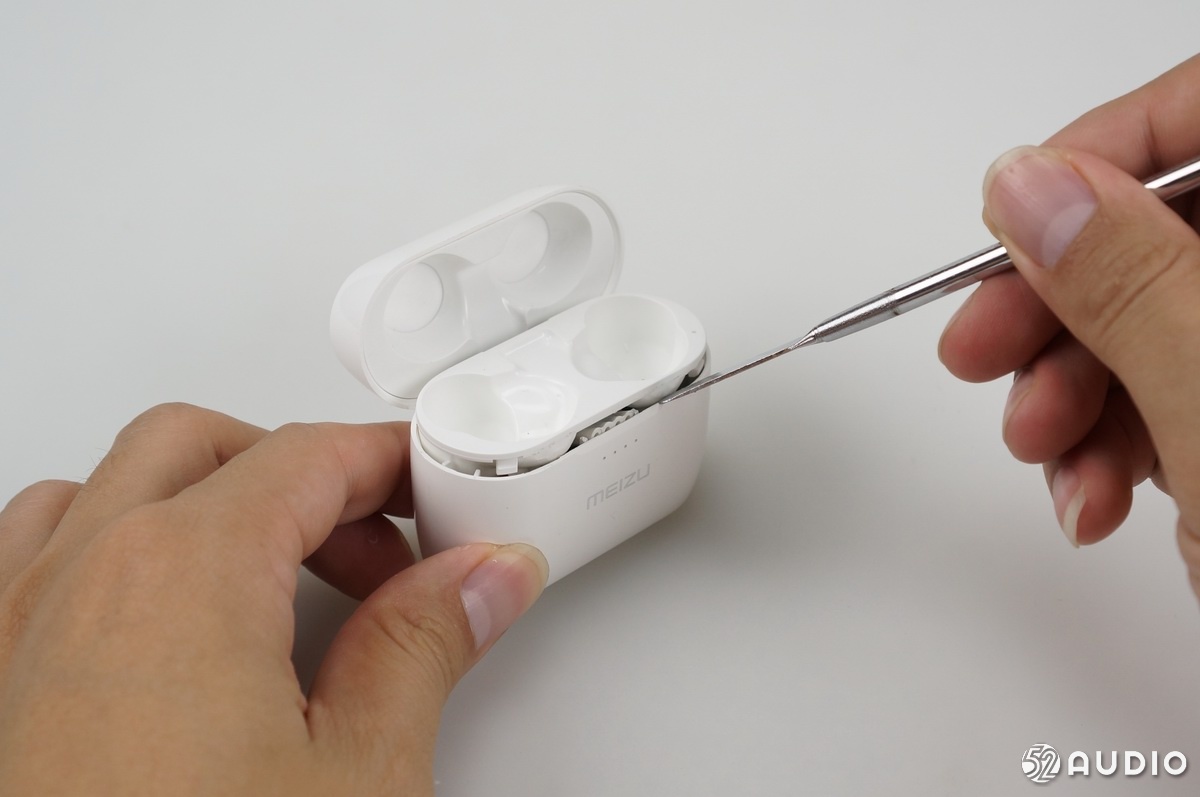

一根撬棒走天下，我爱音频网用撬棒轻轻打开了充电盒的中盖。
底部USB Type-C端子的PCB版用两根线组成的线束与主板连接。

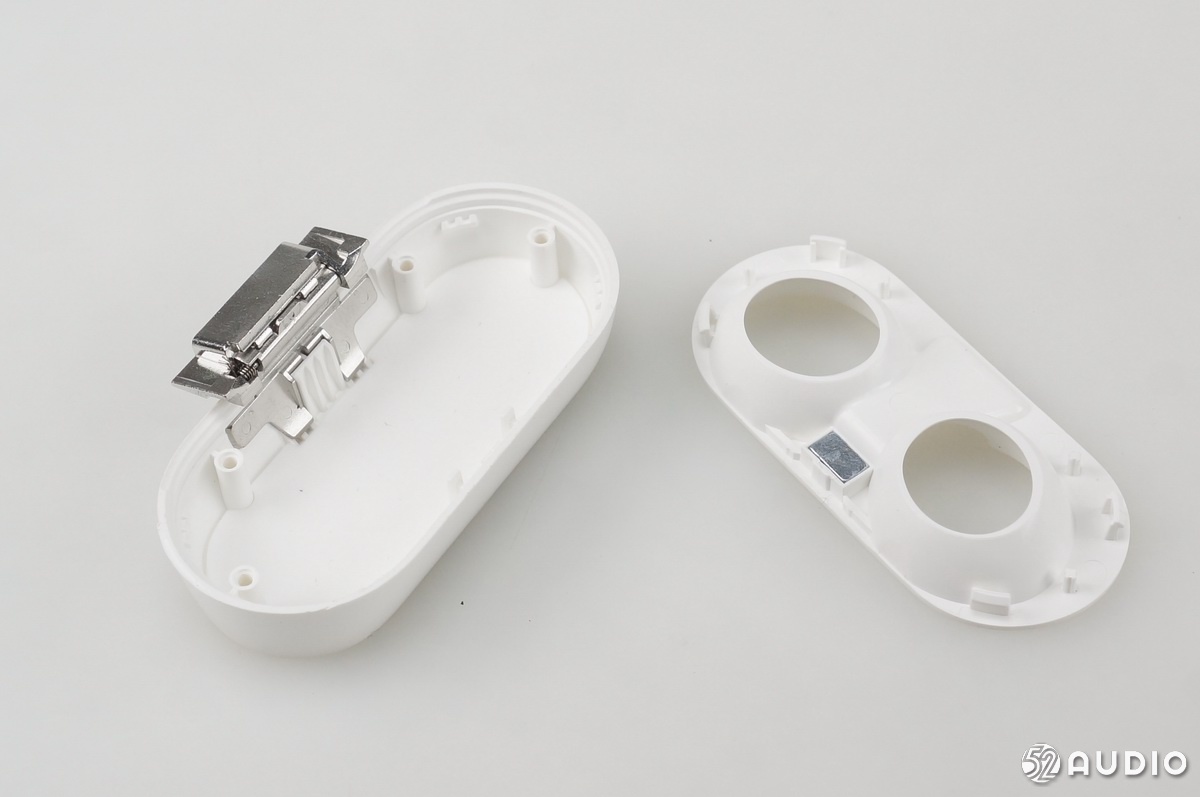

连接上下盖的金属合页。
电量显示按键的弹片。

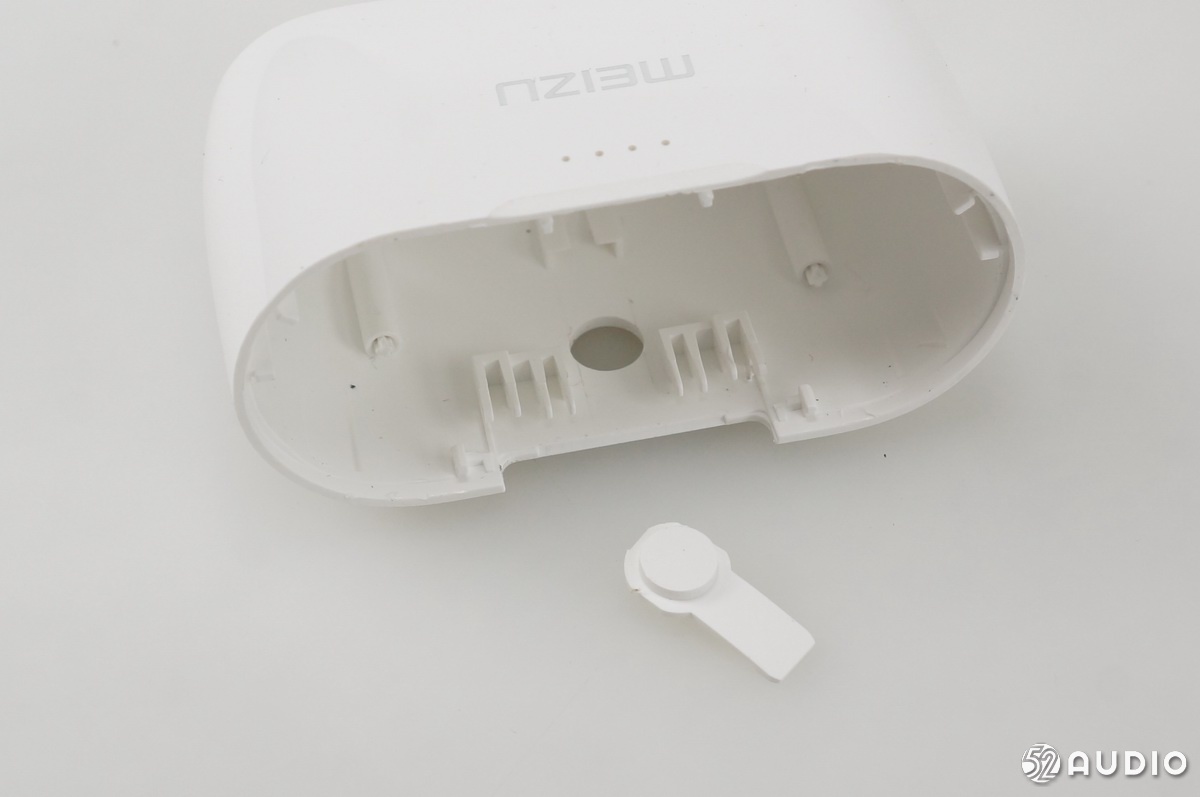

拆开顶部的盖子。
金属合页特写。

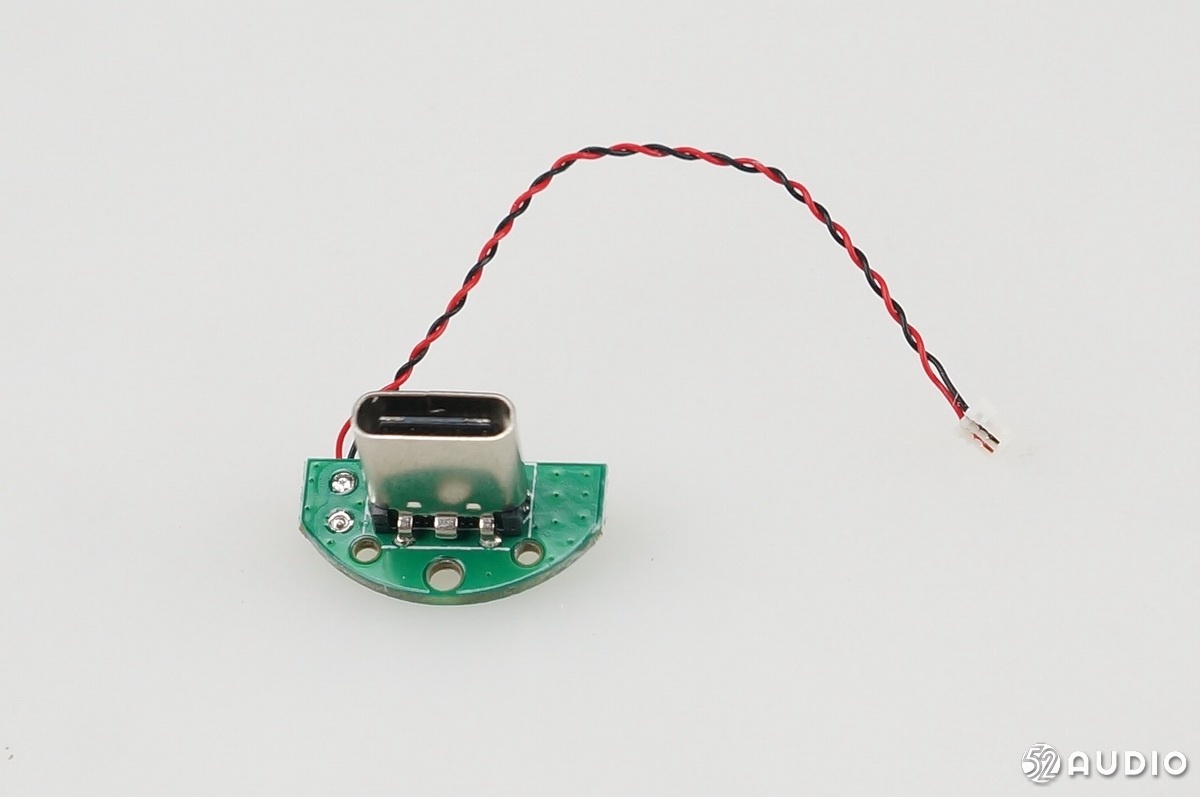

USB Type-C输入小板，后面的线是接到耳机充电盒的主板上。

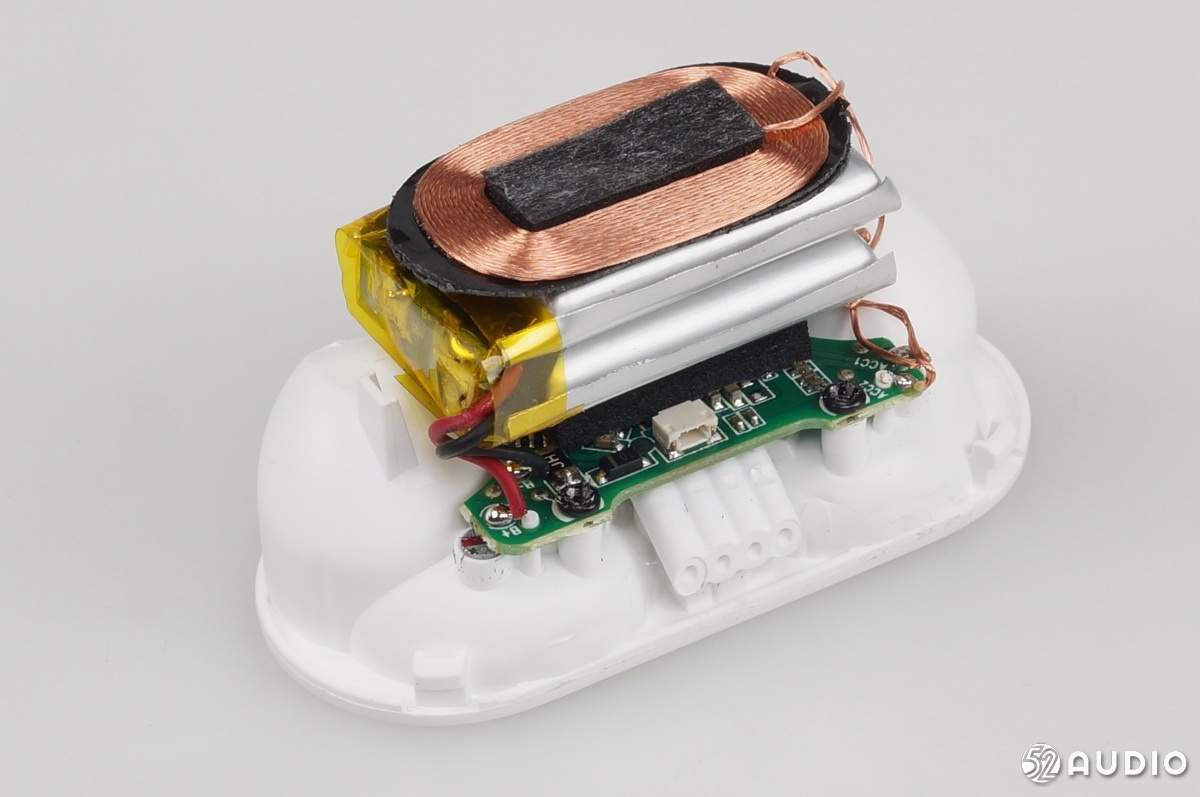

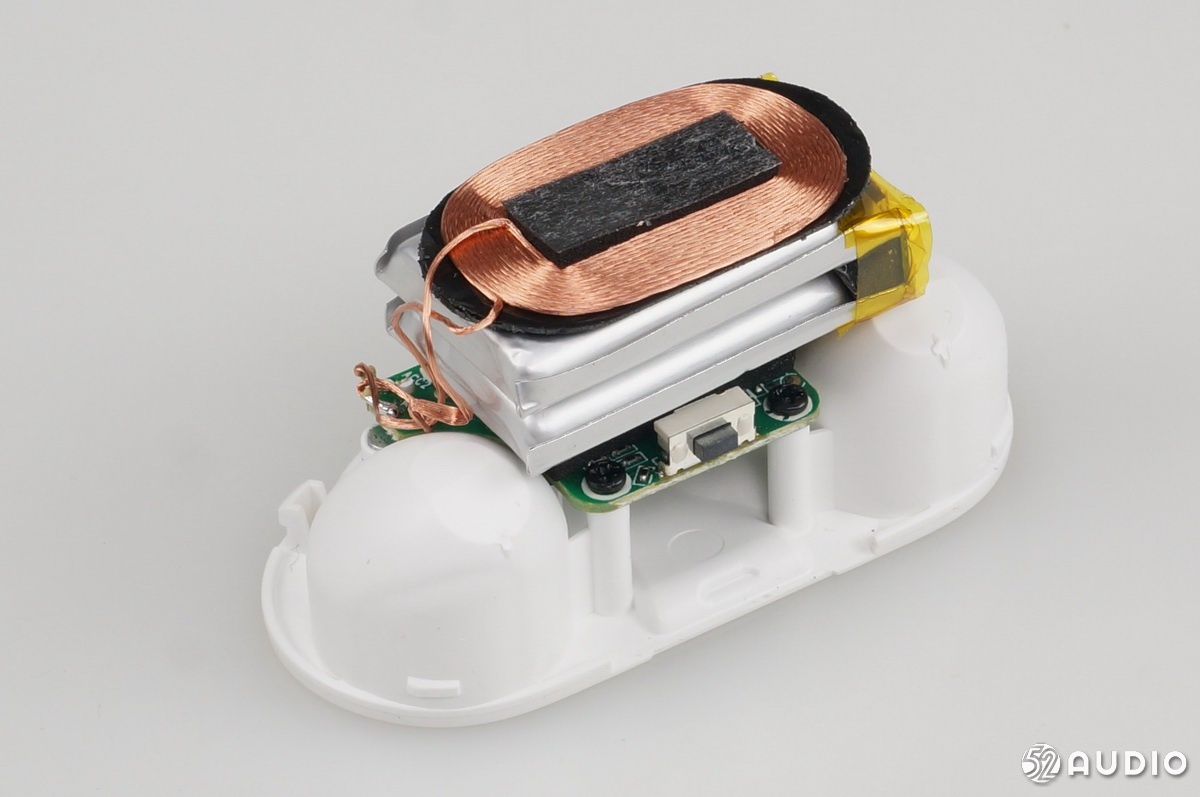

充电盒底部是无线充电线圈。同时电量显示按钮在电池下面。
这一面是Type-C输入的插座。

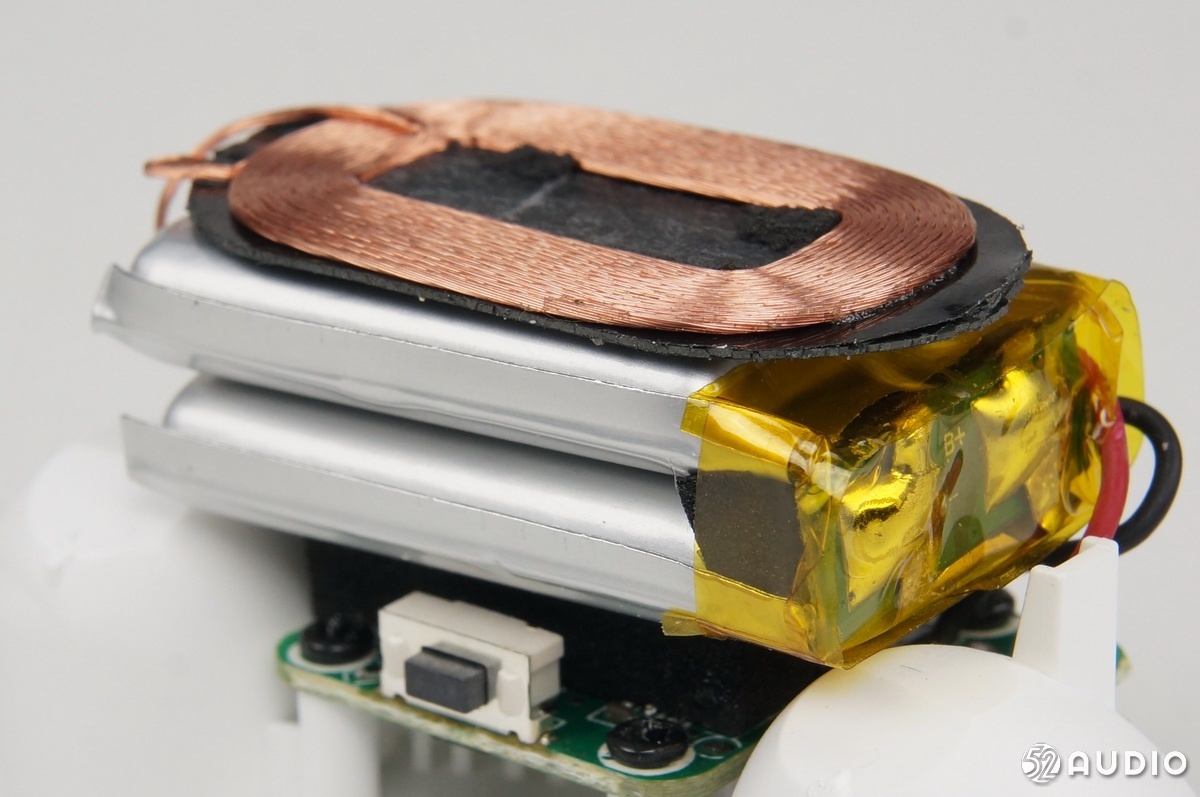

这个角度看到两块电池并联。

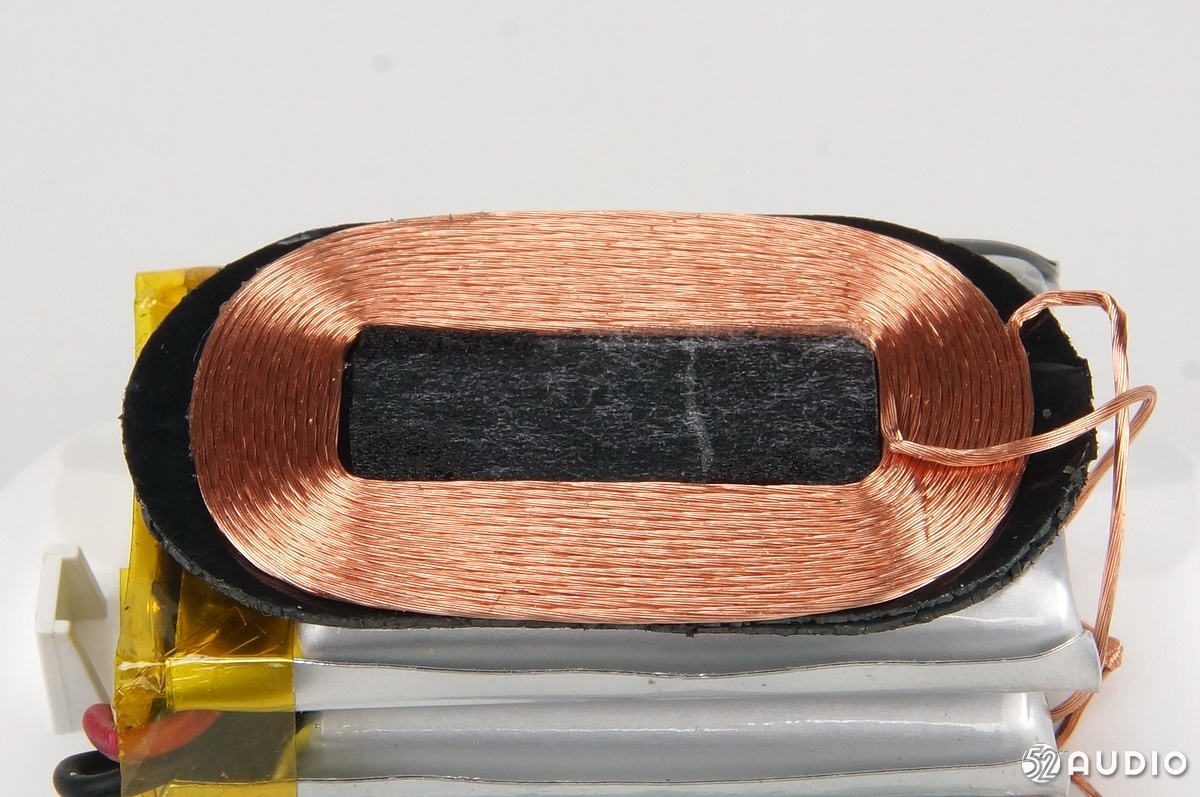

无线充电线圈采用多股细漆包线并绕。

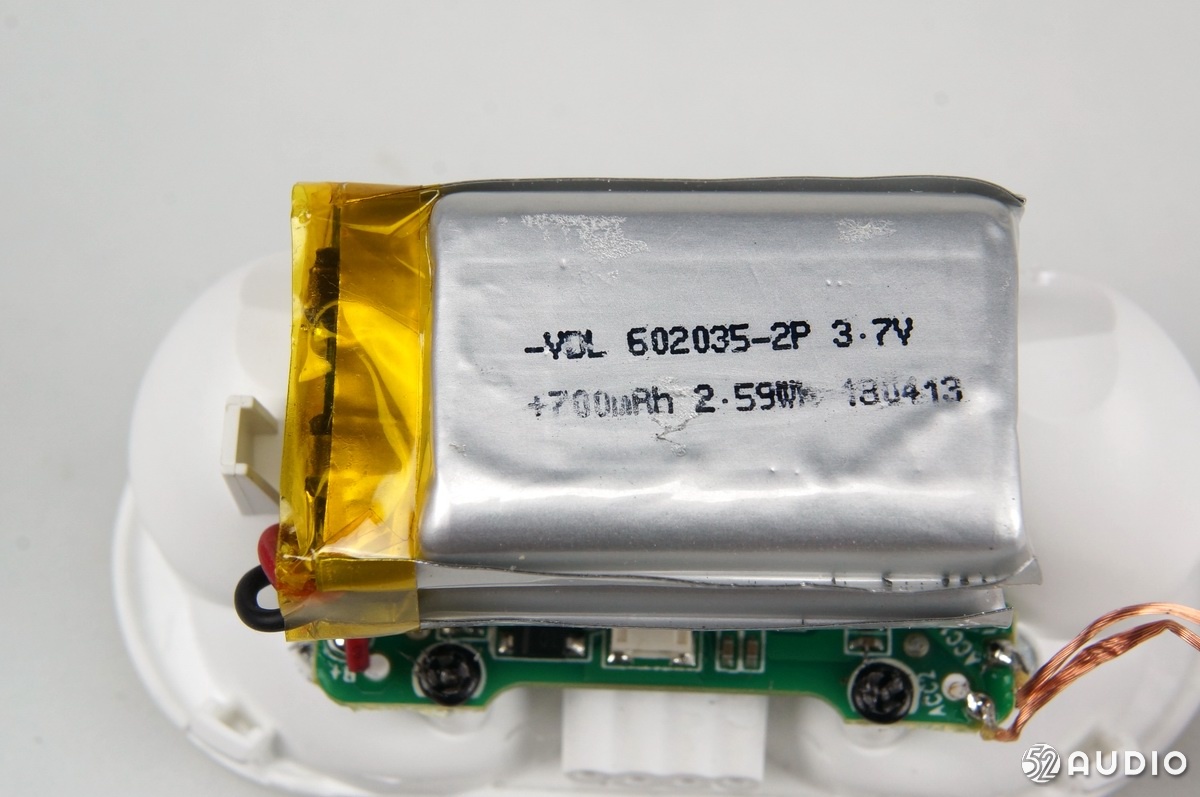

VDL 602035的电池两块并联，提供700mAh的电量为两部耳机充电。
willsemi韦尔 WS3202E61，过压过流保护IC。它接在输入，可以防止内部短路造成的过电流，同时阻断过电压烧毁元件。

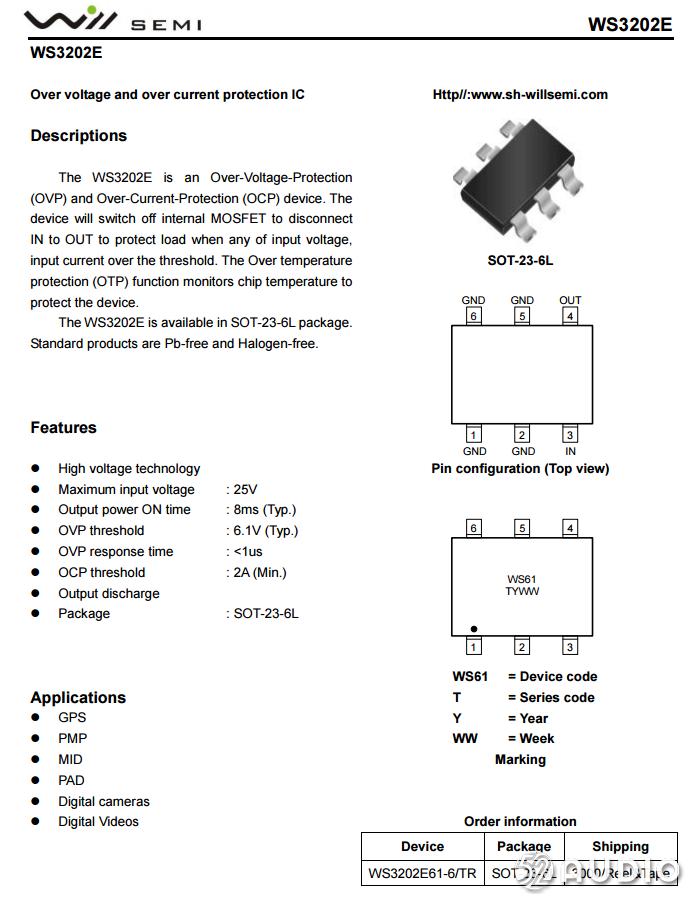

willsemi韦尔 WS3202E61 详细资料。

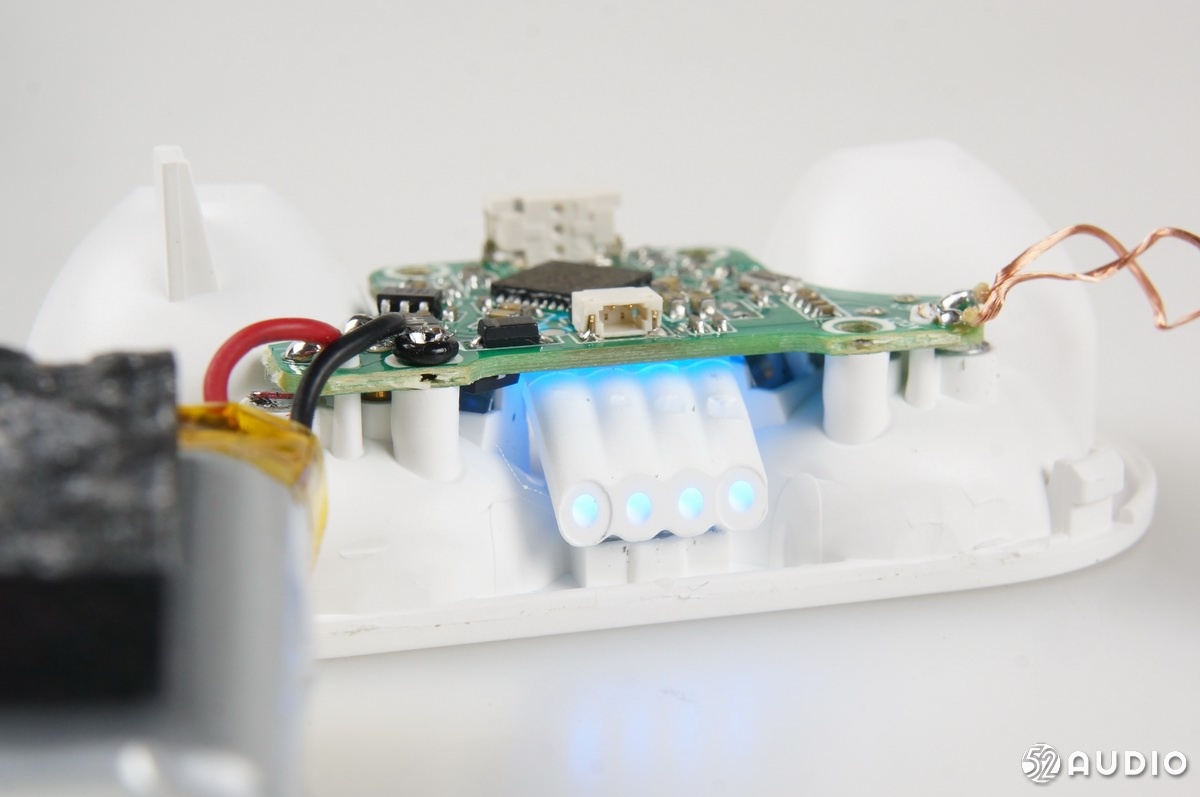

指示电量的LED灯光通过导光管显示出来。
4颗电量指示灯，两对充电端子。
Fiti远翔 FP6291 将内置锂电池升压输出到端子给耳机充电。

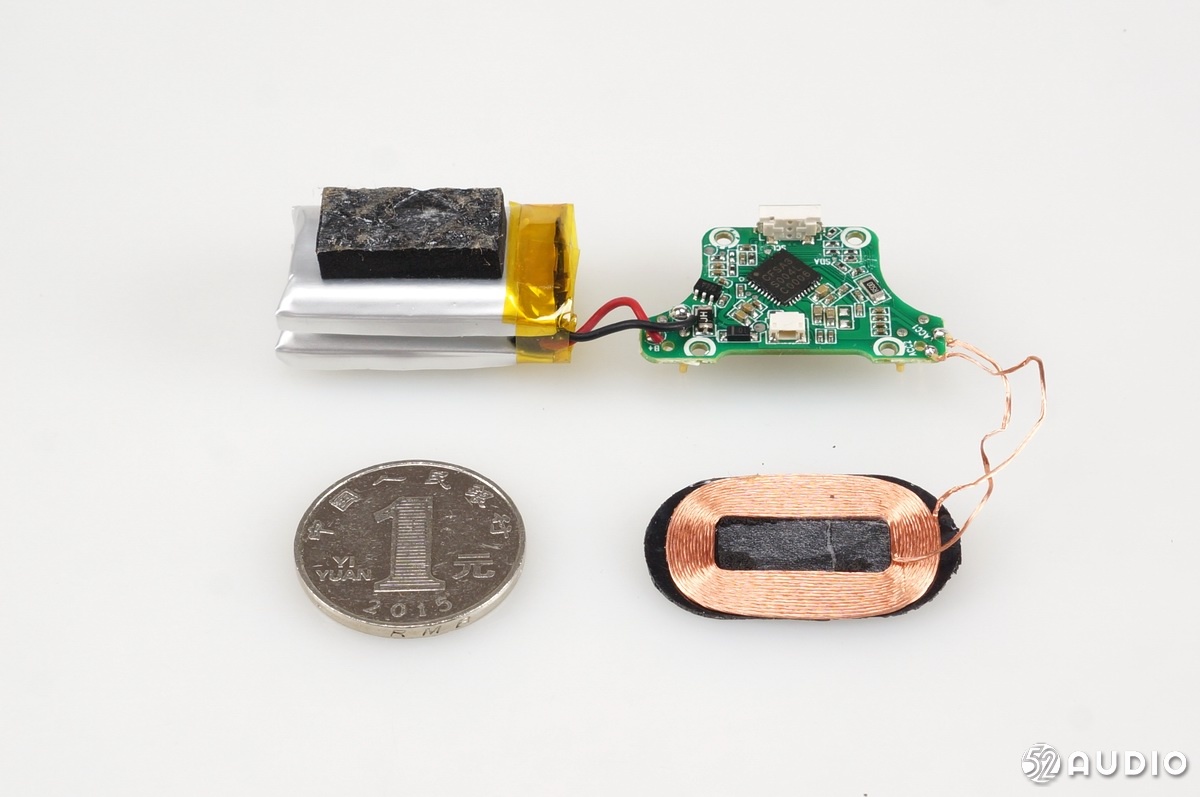

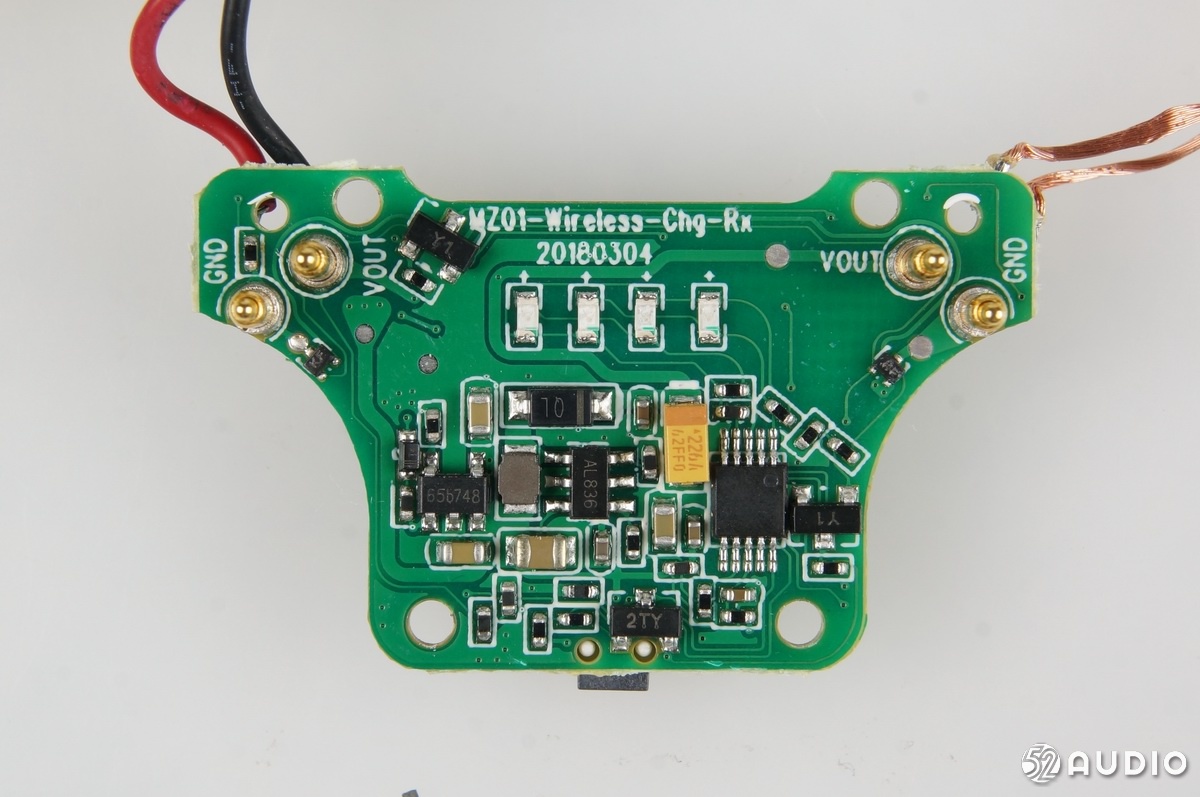

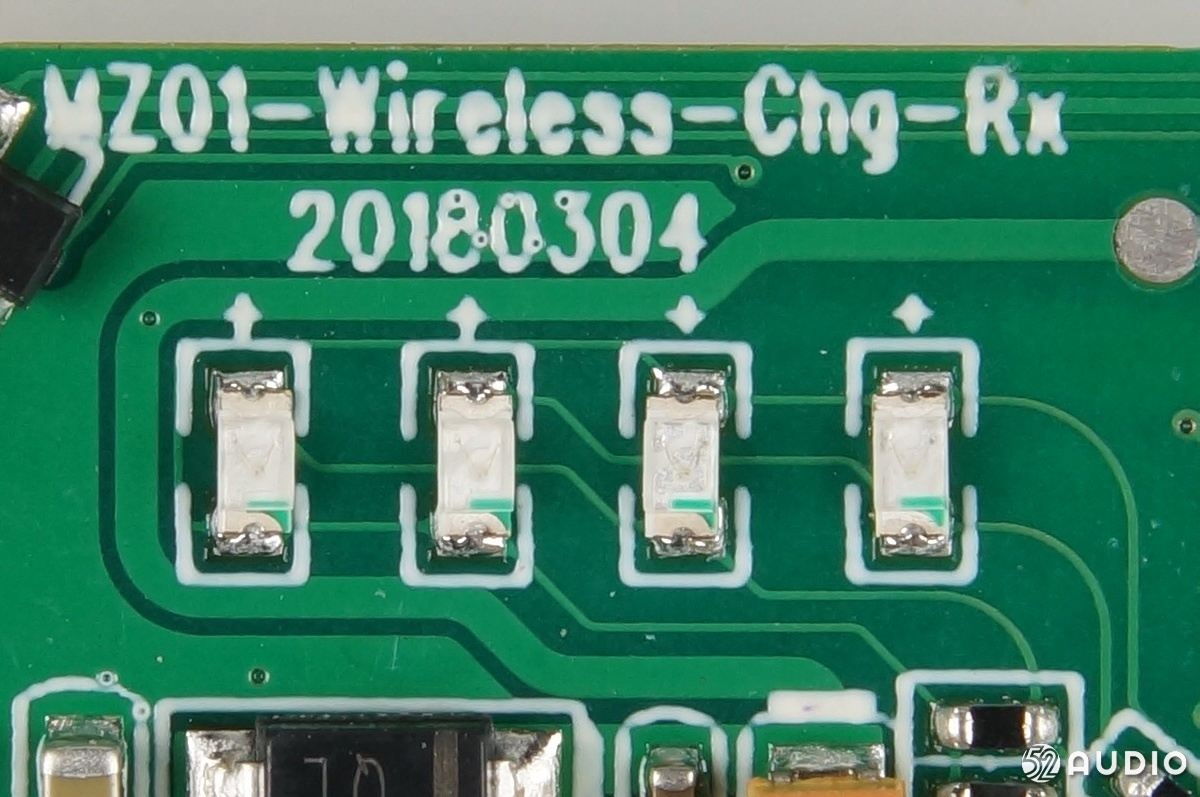

这块PCB板集成了有线充电、无线充电和接收，上面还印刷有日期。

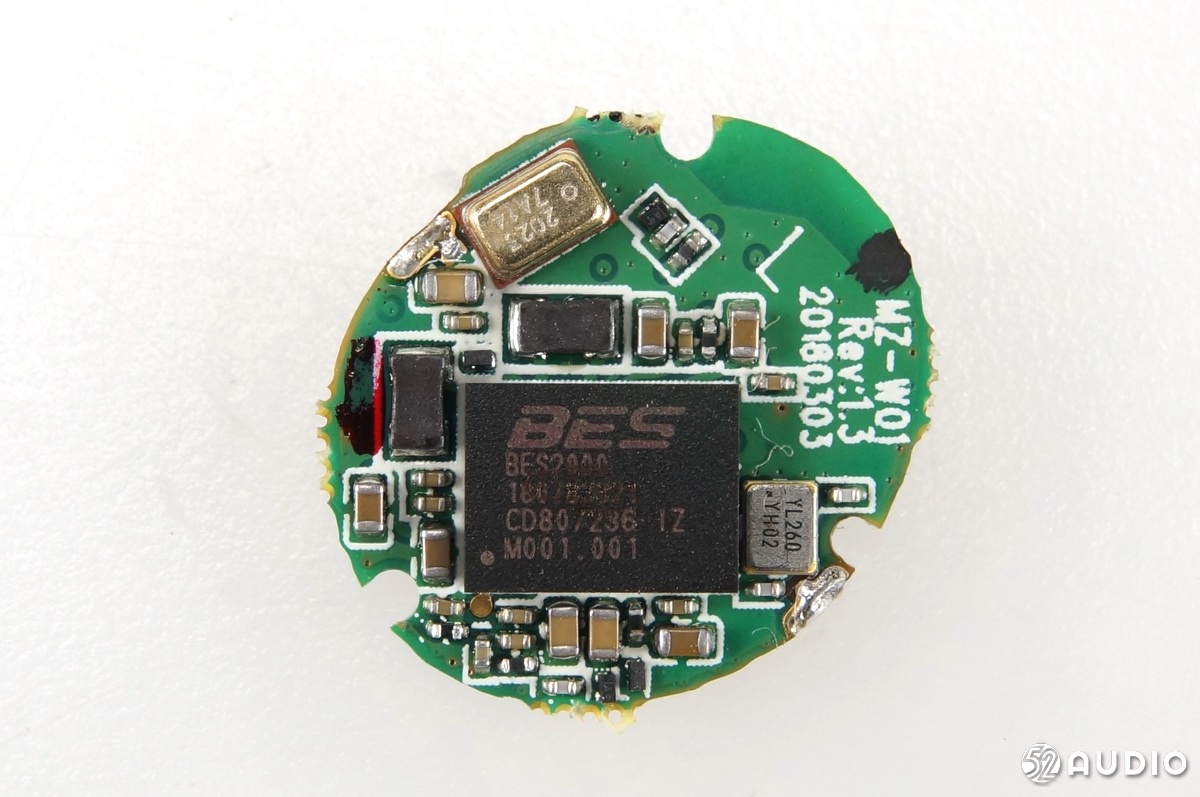

这款恒玄科技 BES2000IZ TWS蓝牙耳机接收芯片。BES2000IZ是一款新一代蓝牙音频解决方案，具有全集成、高性能、低功耗等特点，支持蓝牙v4.2、支持HIFI音质，支持EQ以及各种音效技术，芯片支持主动降噪功能。魅族POP这款蓝牙耳机还没有配备主动降噪，但是这款耳机隔音也就是被动降噪效果还是不错的。

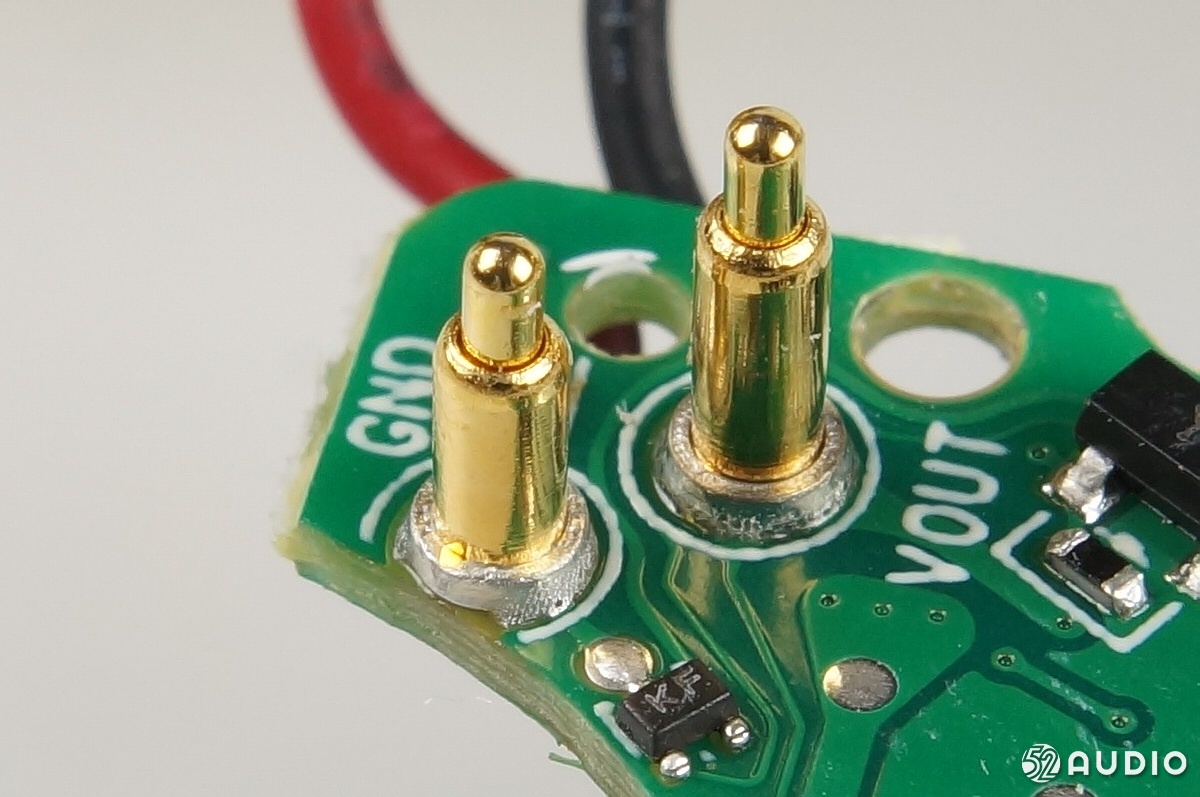

镀金弹针特写。
磁铁和导光管和一些开孔。
无线充电线圈较窄，但是依然可以进行无线充电。
2、小问智能耳机TicPods Free拆解

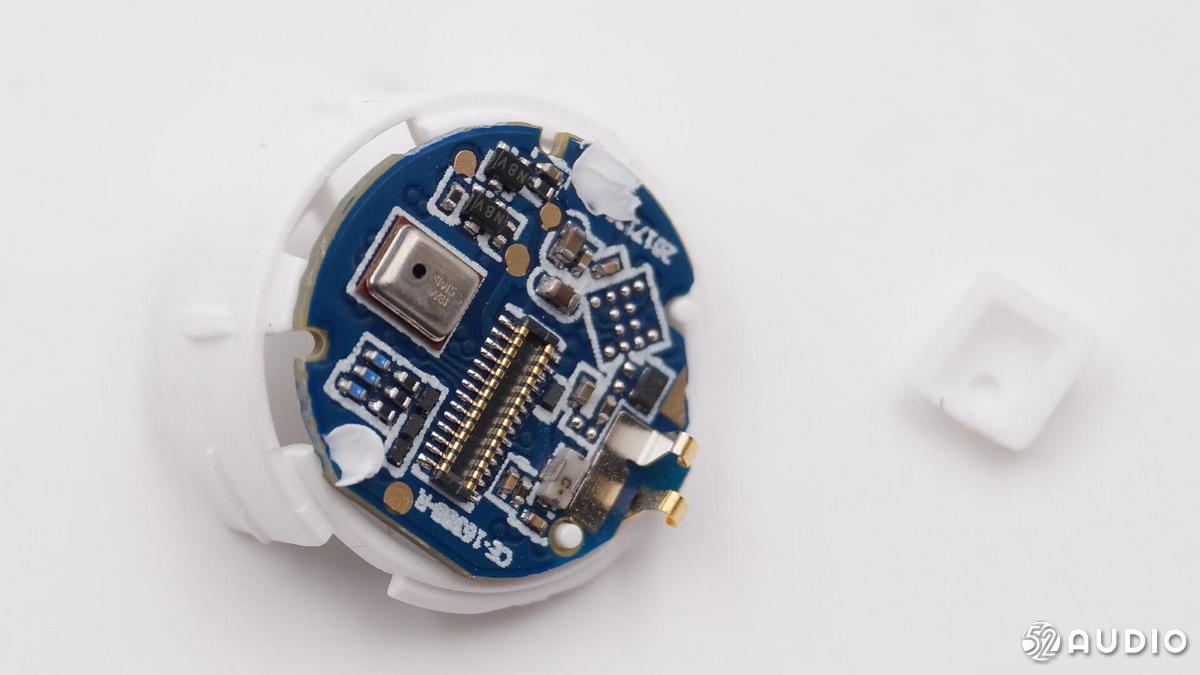

我爱音频网拆解分析，这里内部是电容触摸条。

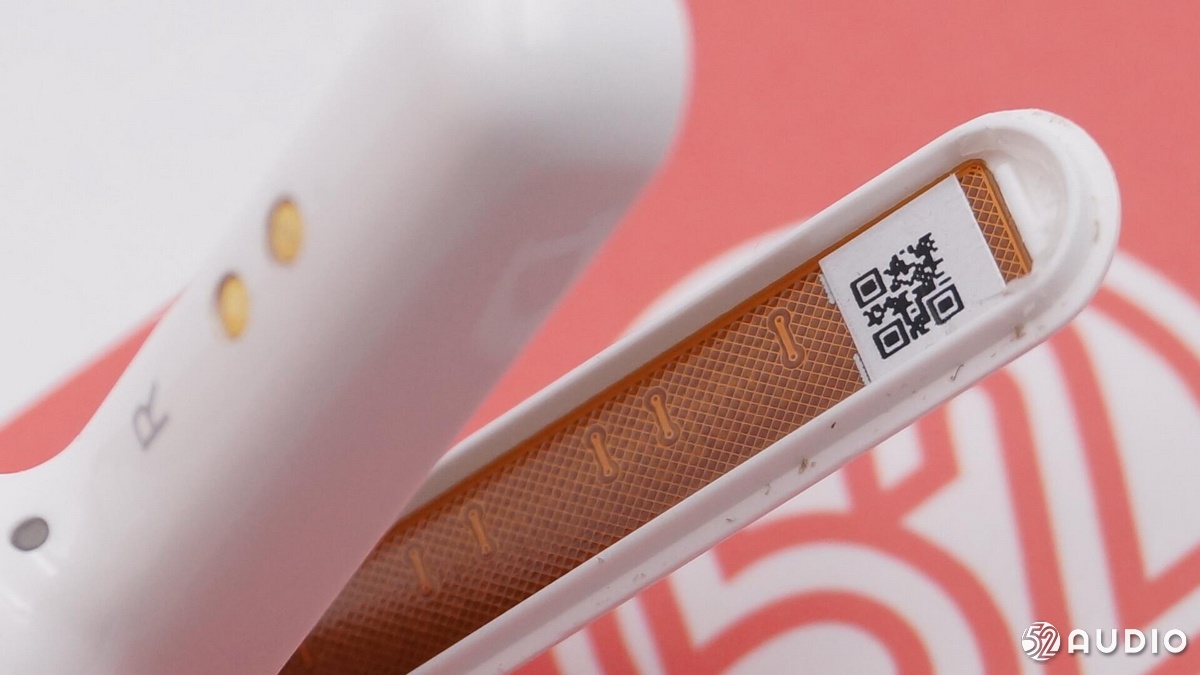

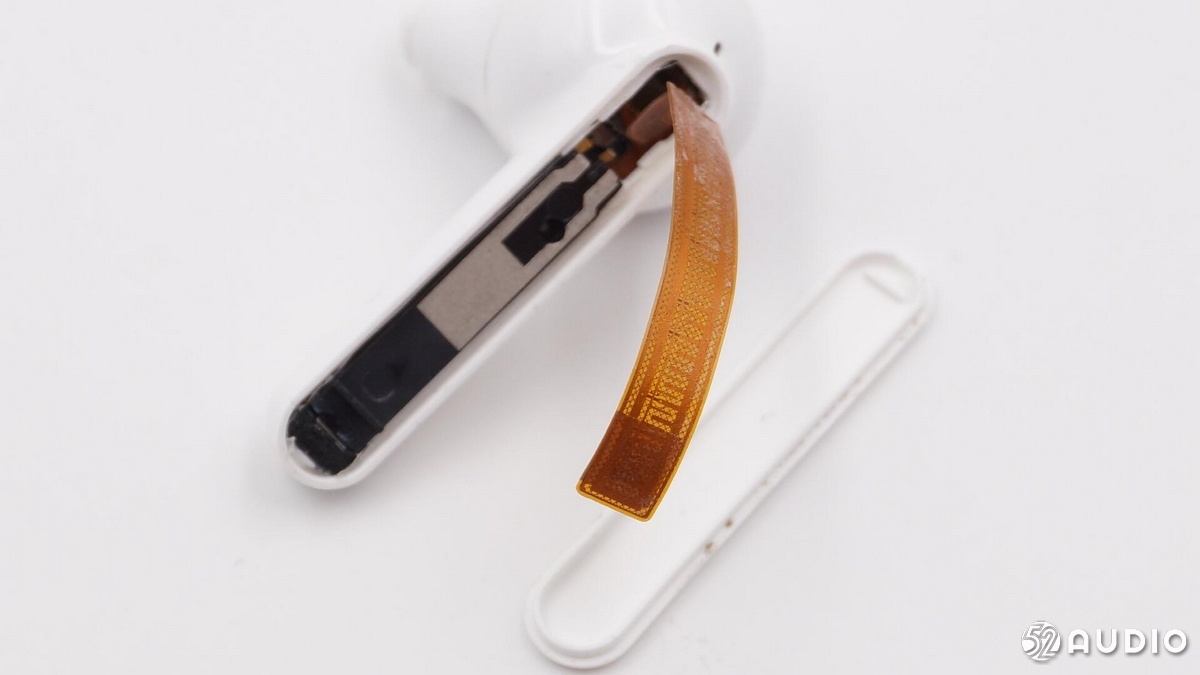

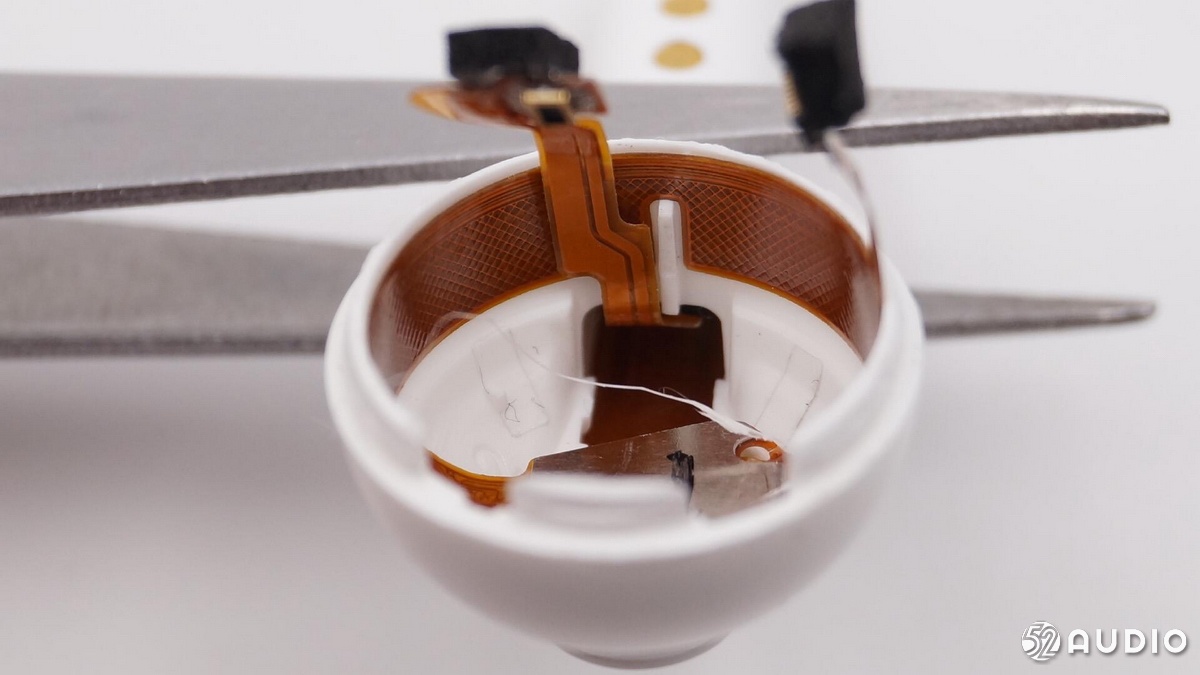

从外壳上取下触摸排线，我爱音频网看到电容触摸的交错走线。

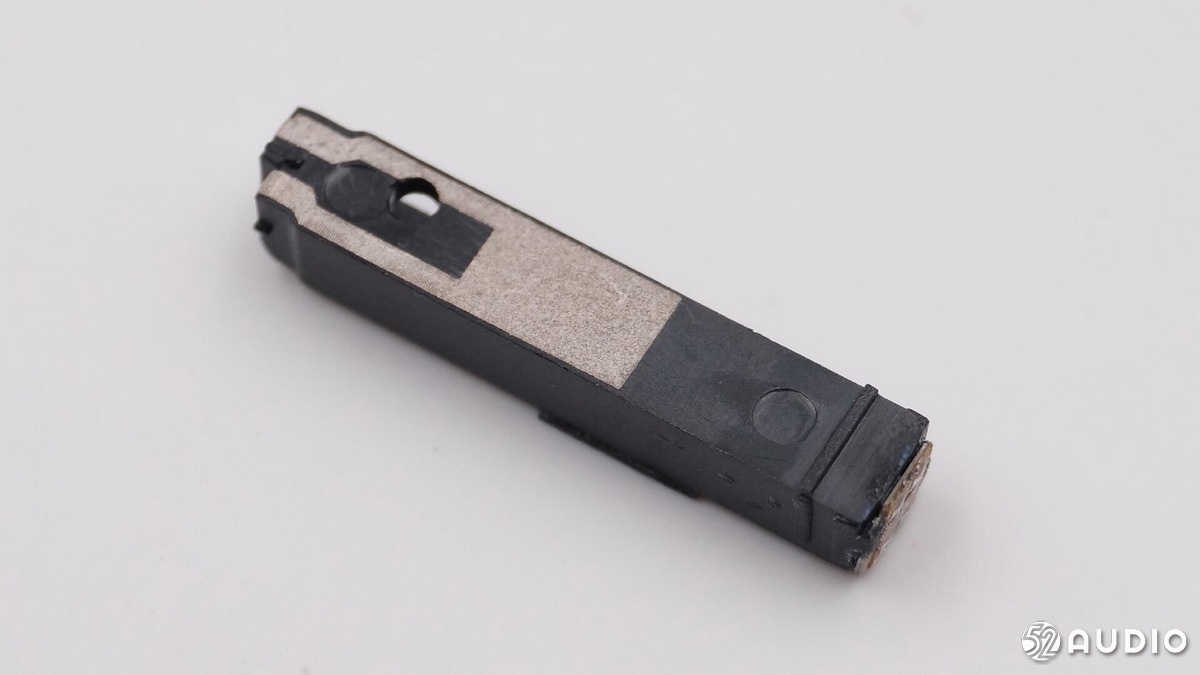

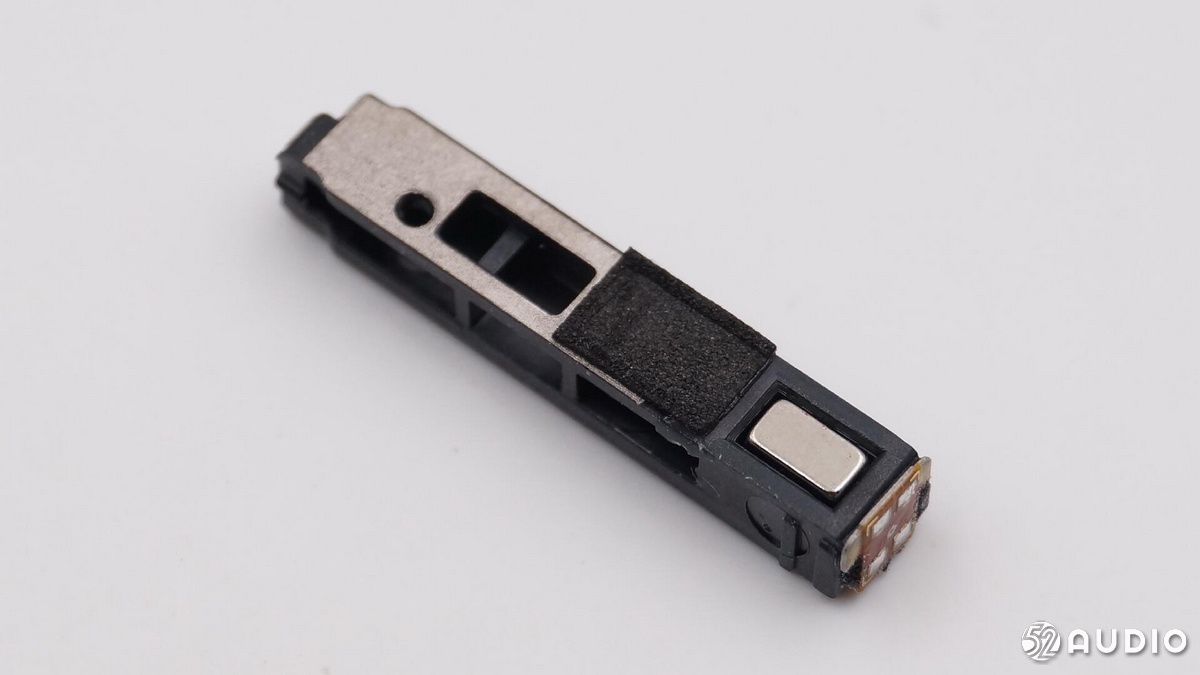

耳机柄内部的蓝牙天线。

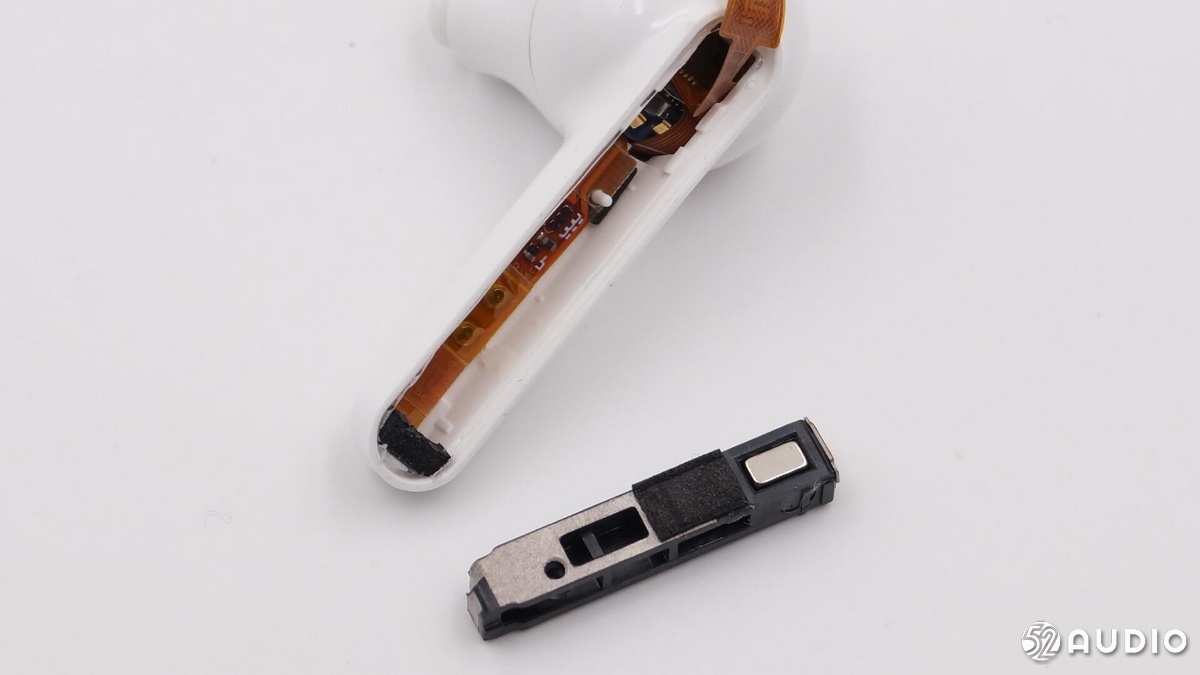

天线上面有一块磁铁，与充电盒内部的磁铁对应吸附耳机。
采用塑料表面金属化工艺。
左耳耳机的通话麦克风焊接空位。
耳机壳内部的天线触点和连接充电触点的排线。

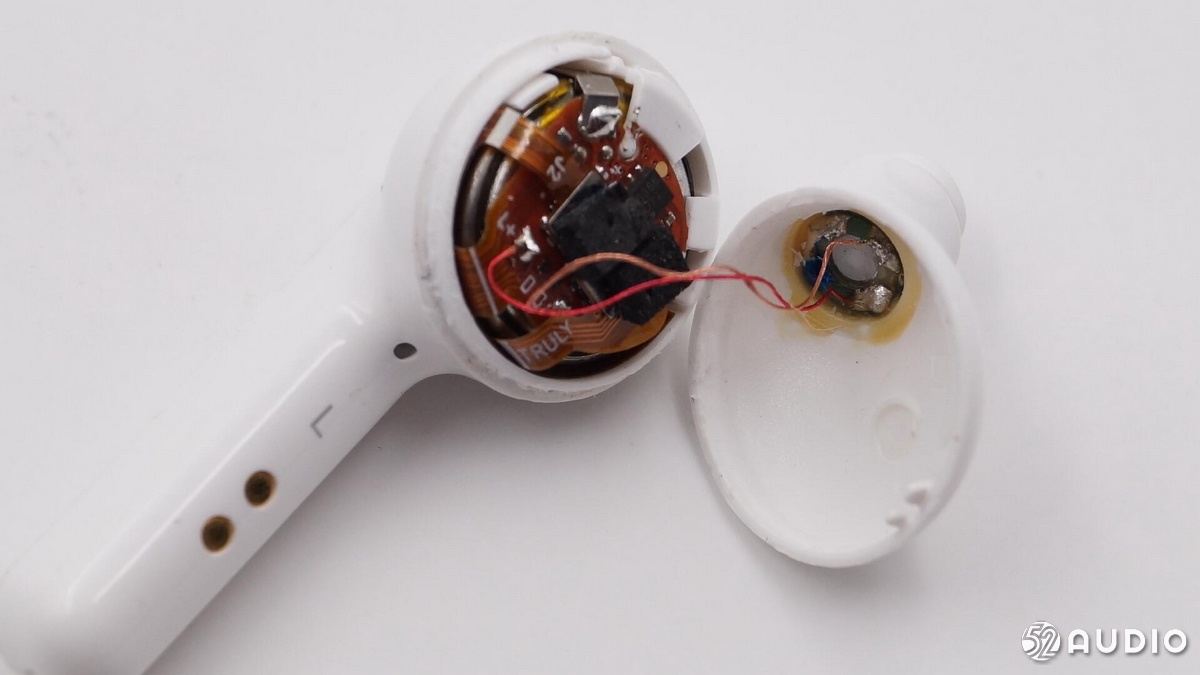

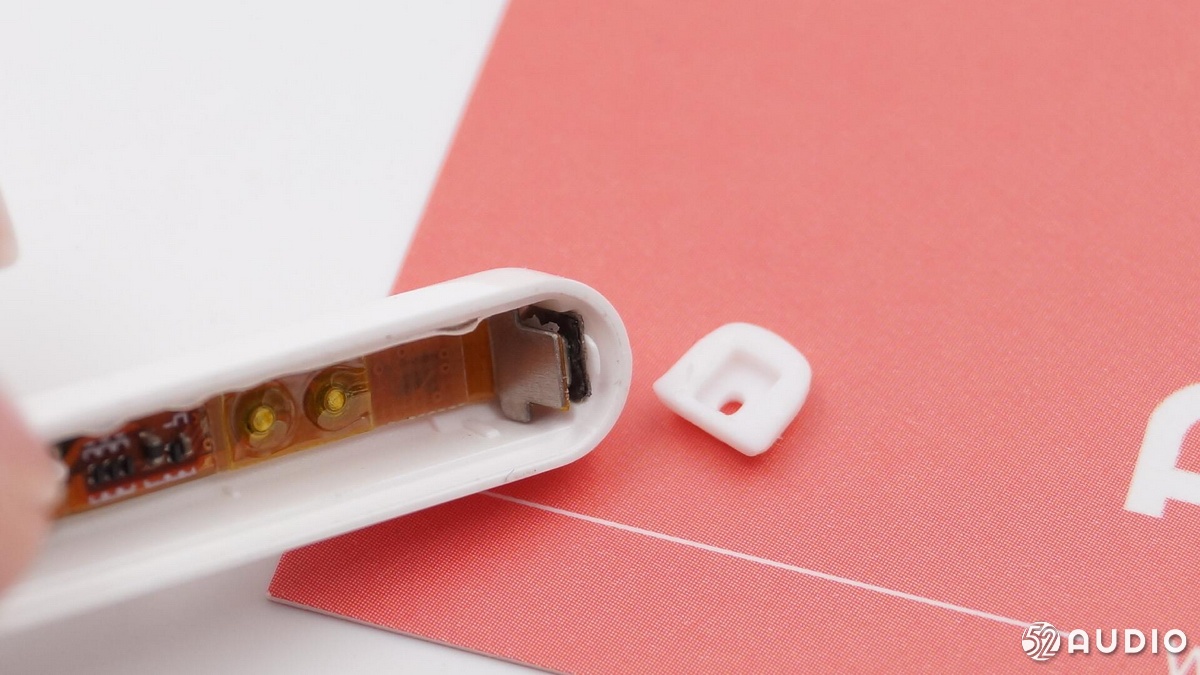

拆开右耳机之后可以看到尾端和左耳机不同。
通过我爱音频网的拆解，可以看到右耳机这边是有麦克风的。

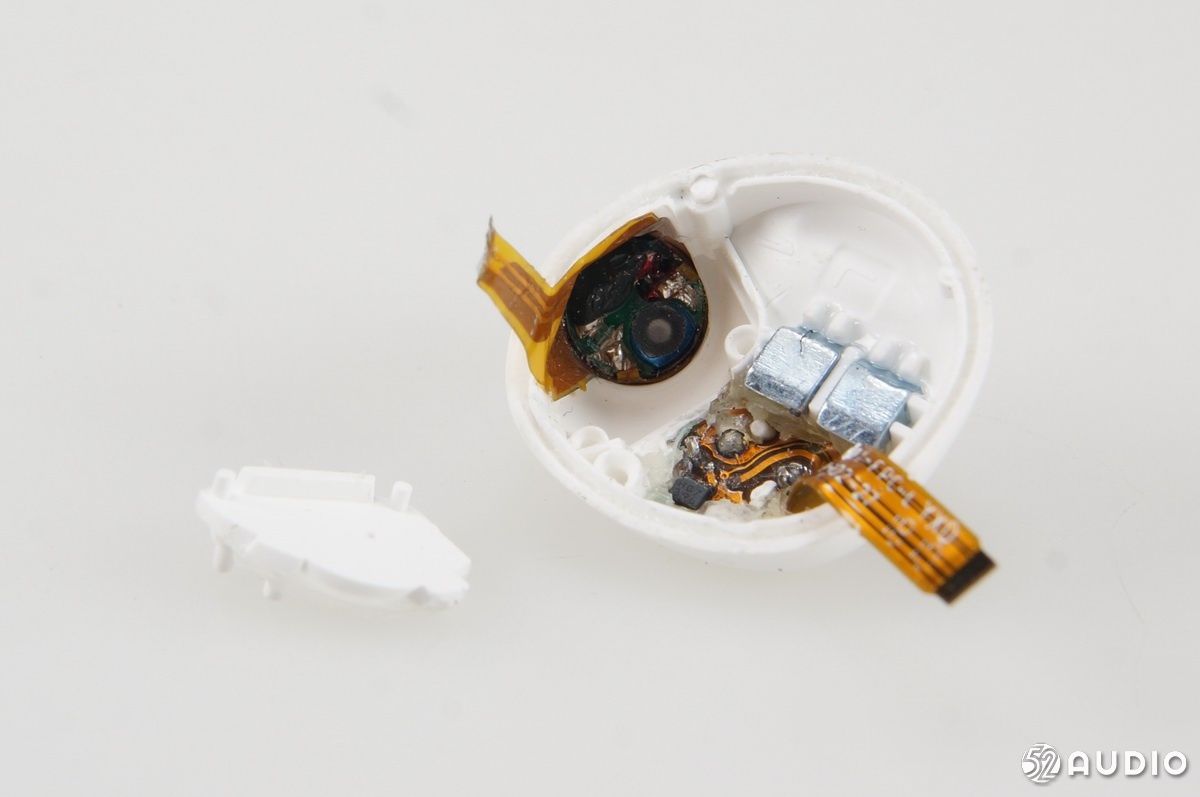

拆开耳机入耳部分，很小的一个单元，电池占据了内部大部分空间。
一条触摸排线，一条充电的排线，制造工艺已经很精细了。
耳机动圈单元特写。

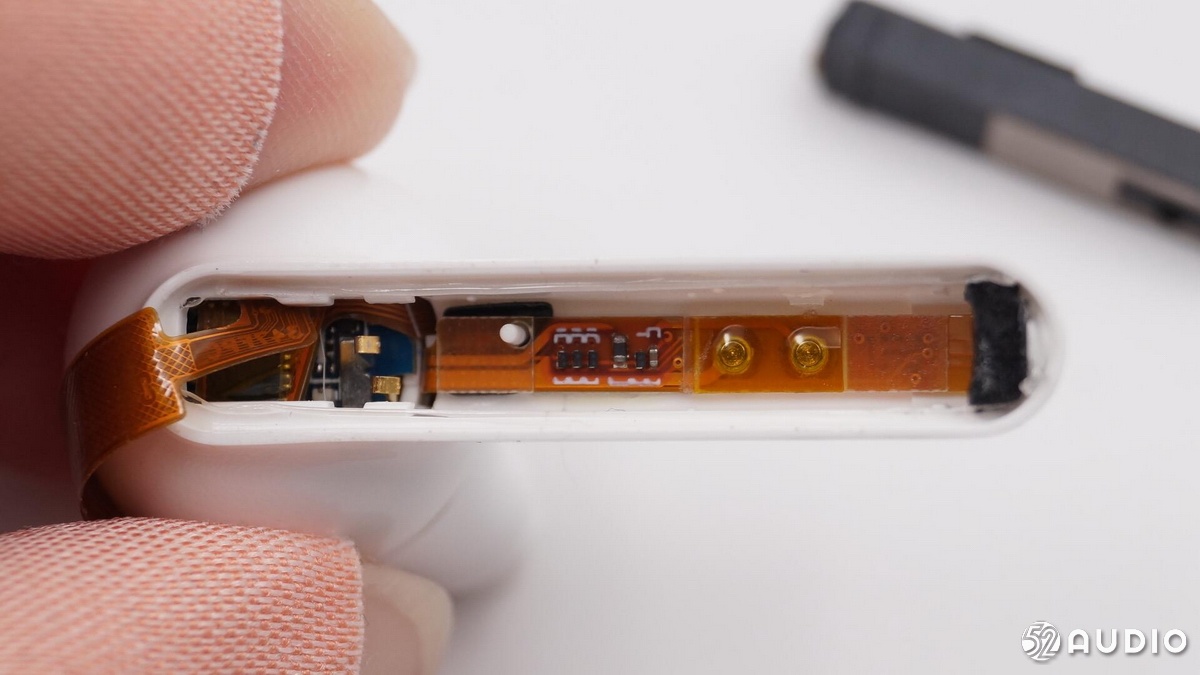

壳体内部两条排线。

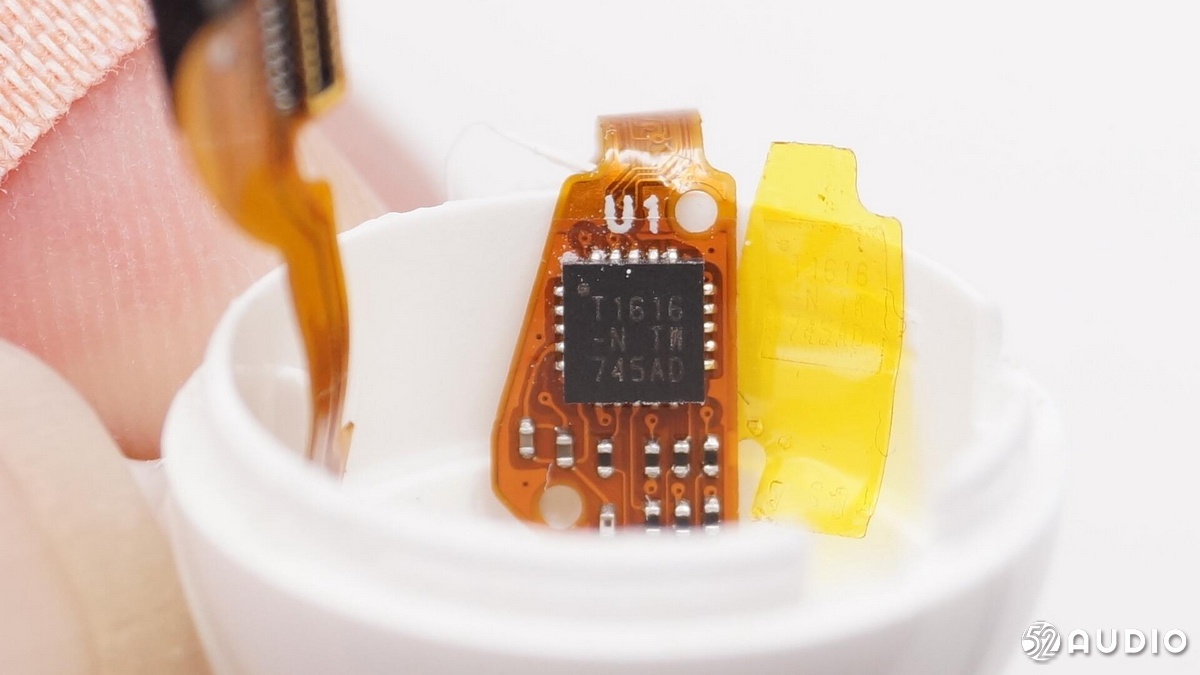

丝印T1616的触摸IC。
苏州赛芯微电子 XB6366D 一体化单节锂电池保护IC。DFN2X2-6 超小封装。

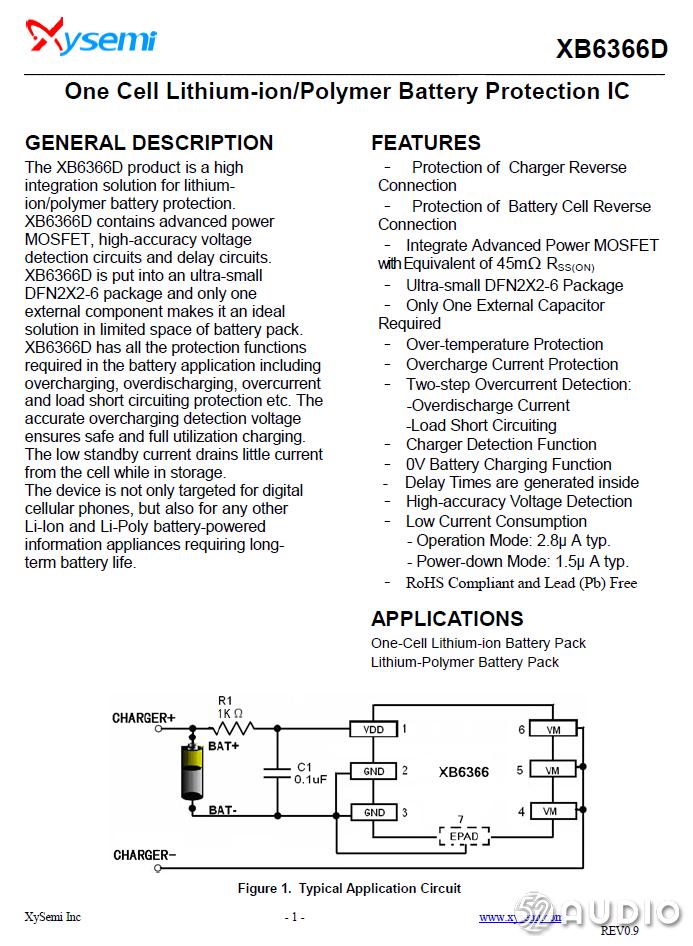

苏州赛芯微电子 XB6366D 详细资料。
重庆市紫建电子有限公司 ZJ1454C 85mAh锂电池，为耳机提供电源。

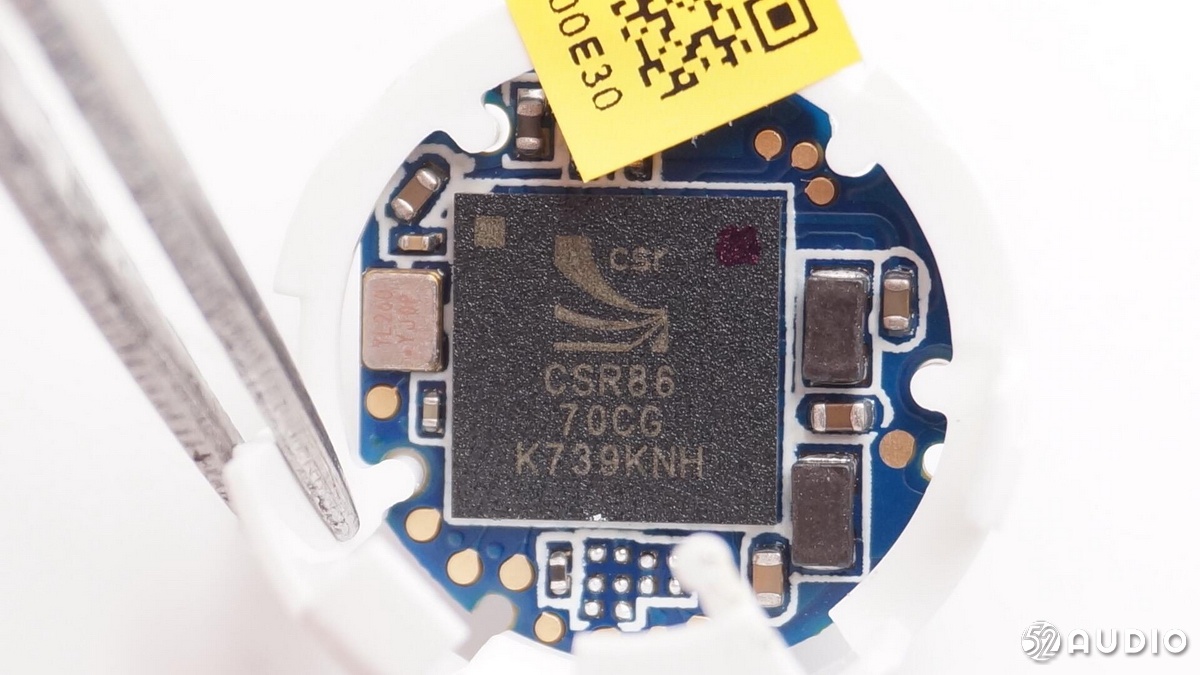

高通 CSR8670 蓝牙SOC。内部包含充电功能，无需配置外部充电IC。

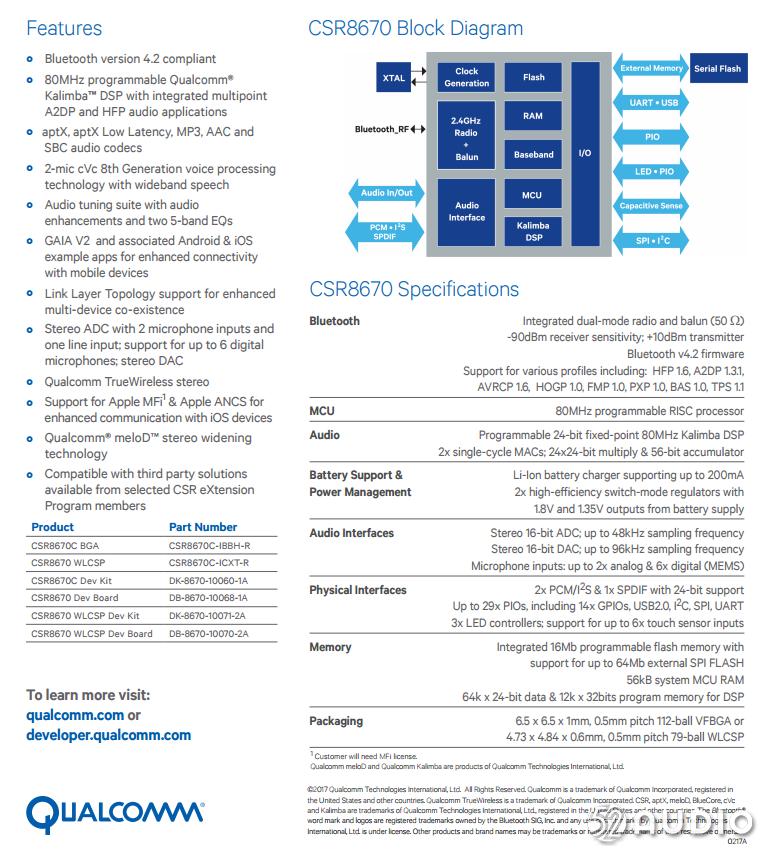

高通 CSR8670 介绍。
左耳机主板，左耳耳机这边没有麦克风。

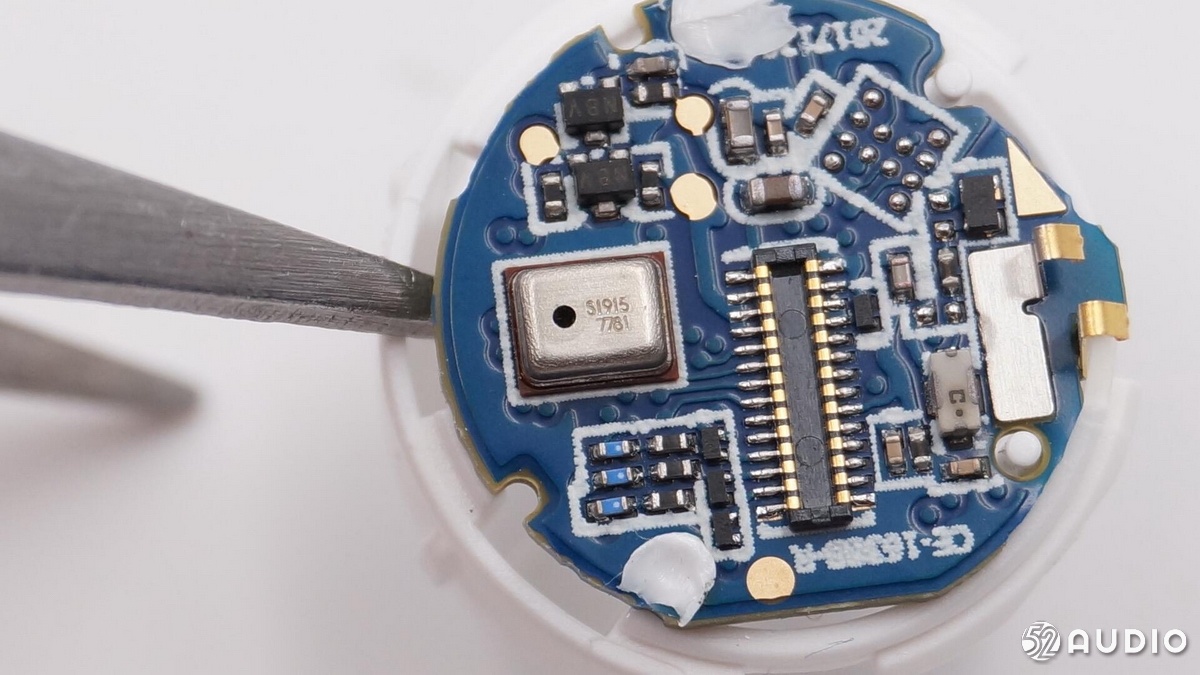

右耳耳机的主板上面有麦克风。

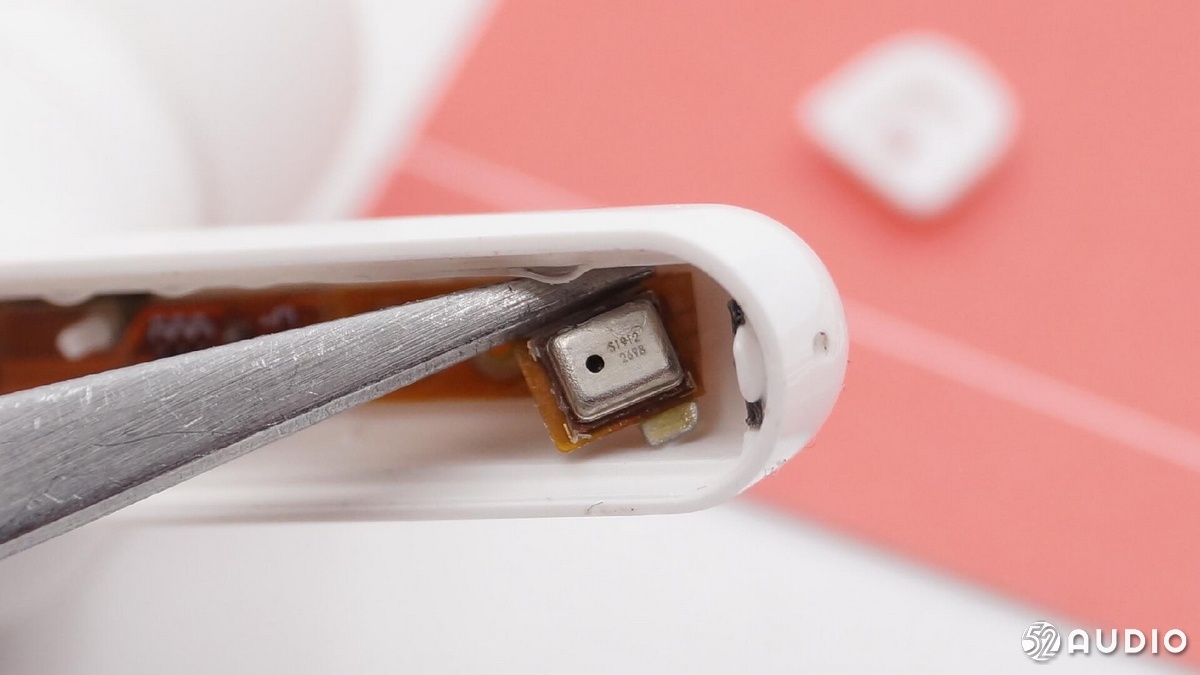

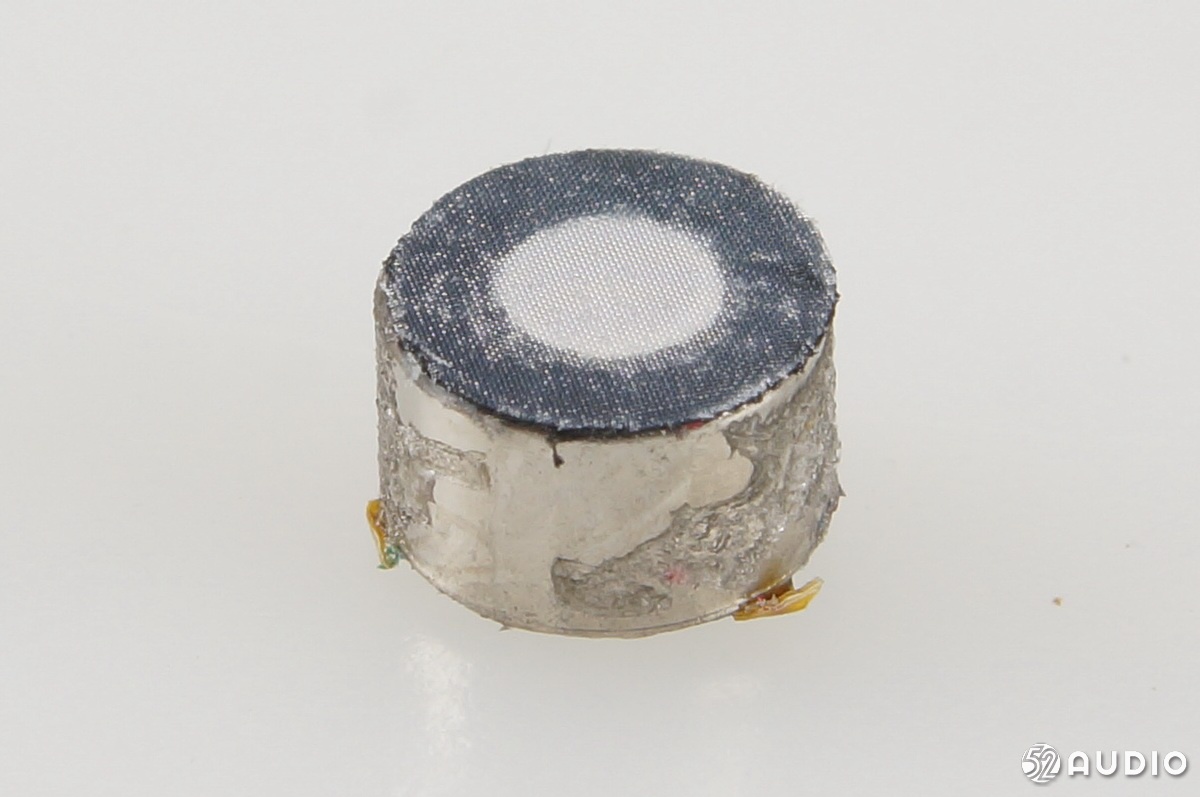

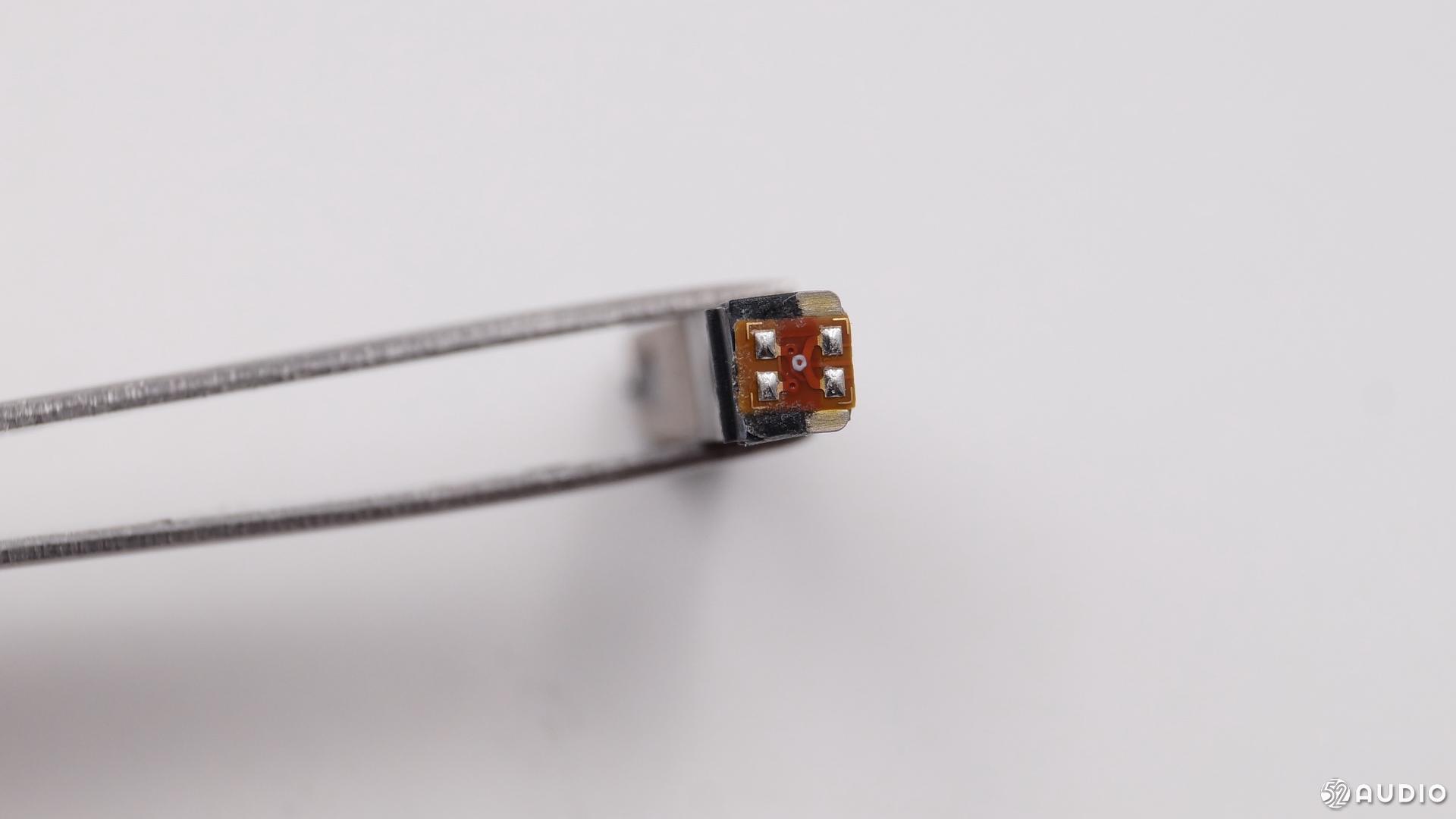

麦克风特写。
两边耳机电池容量相同。
下面开始拆解耳机充电盒，耳机充电触点。

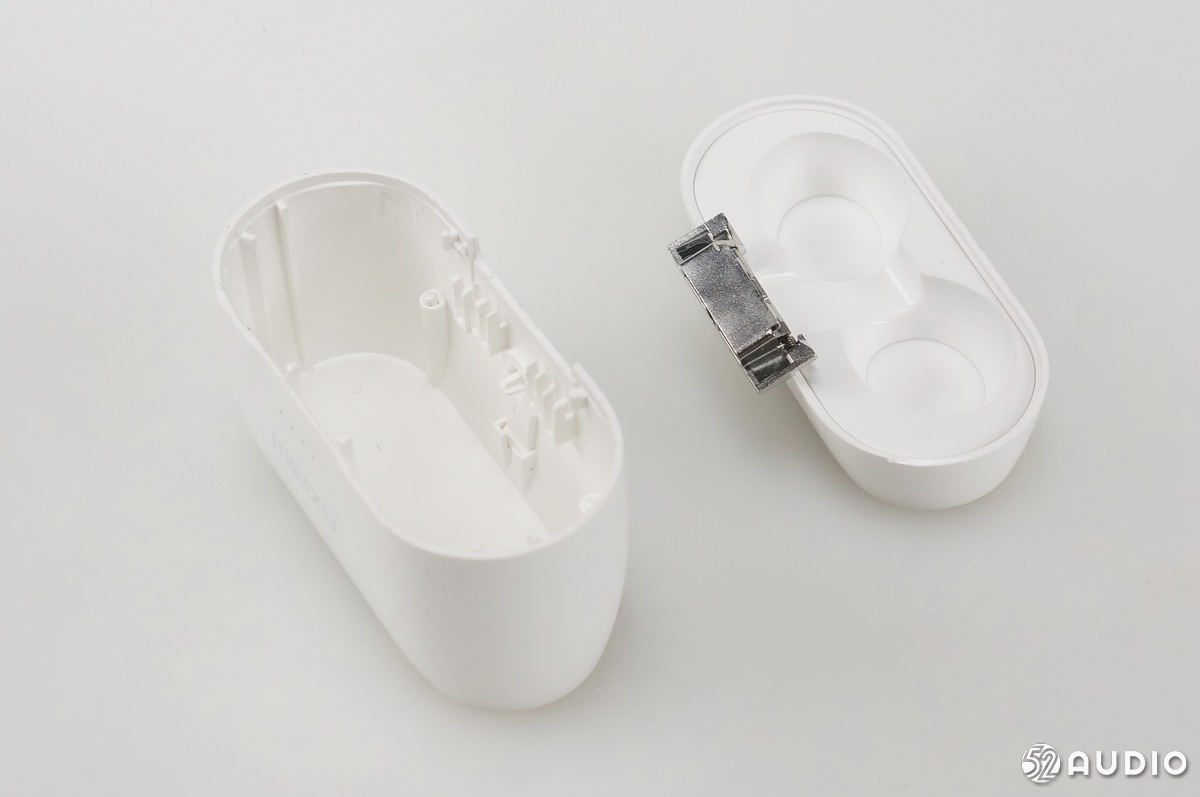

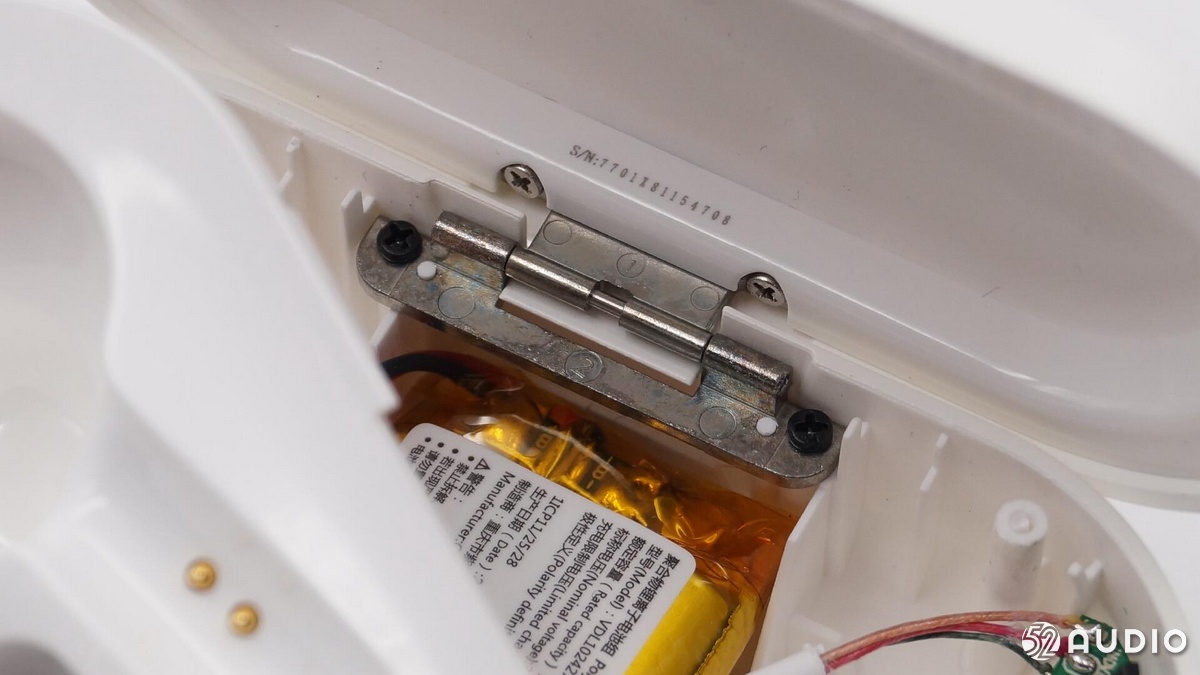

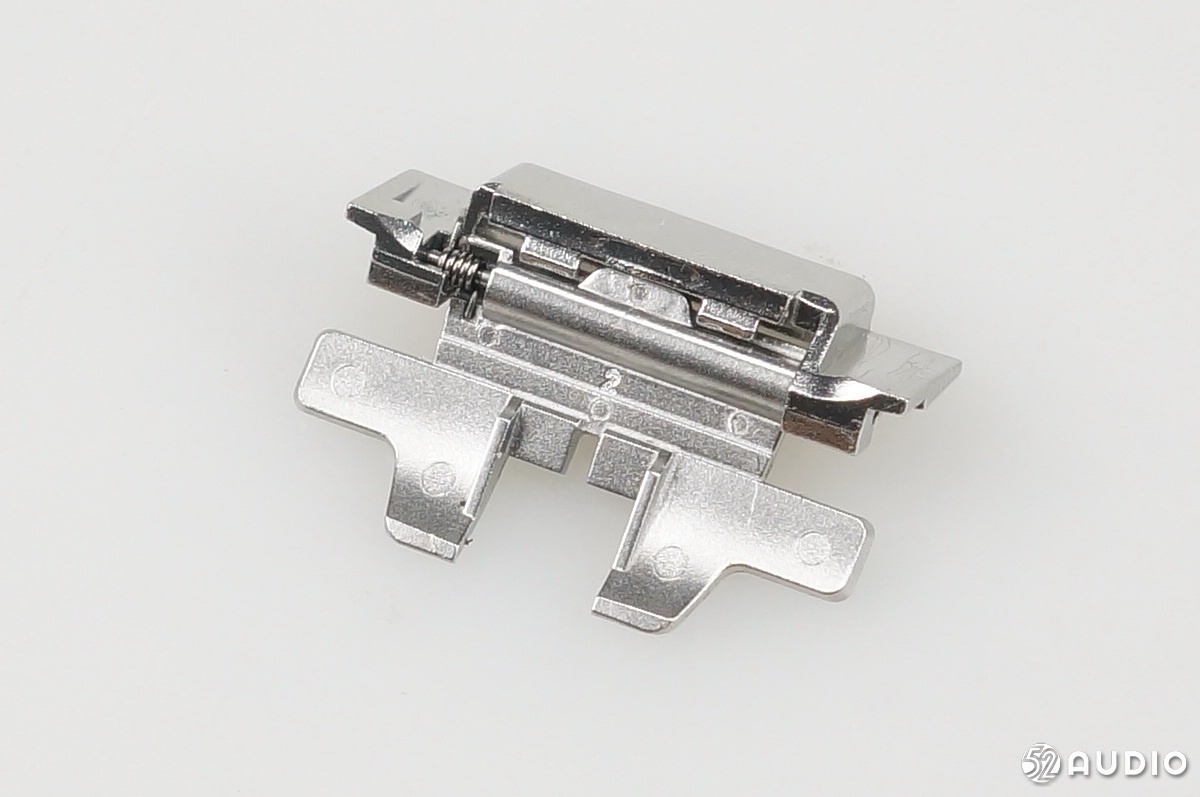

采用金属合页，强度有保证。

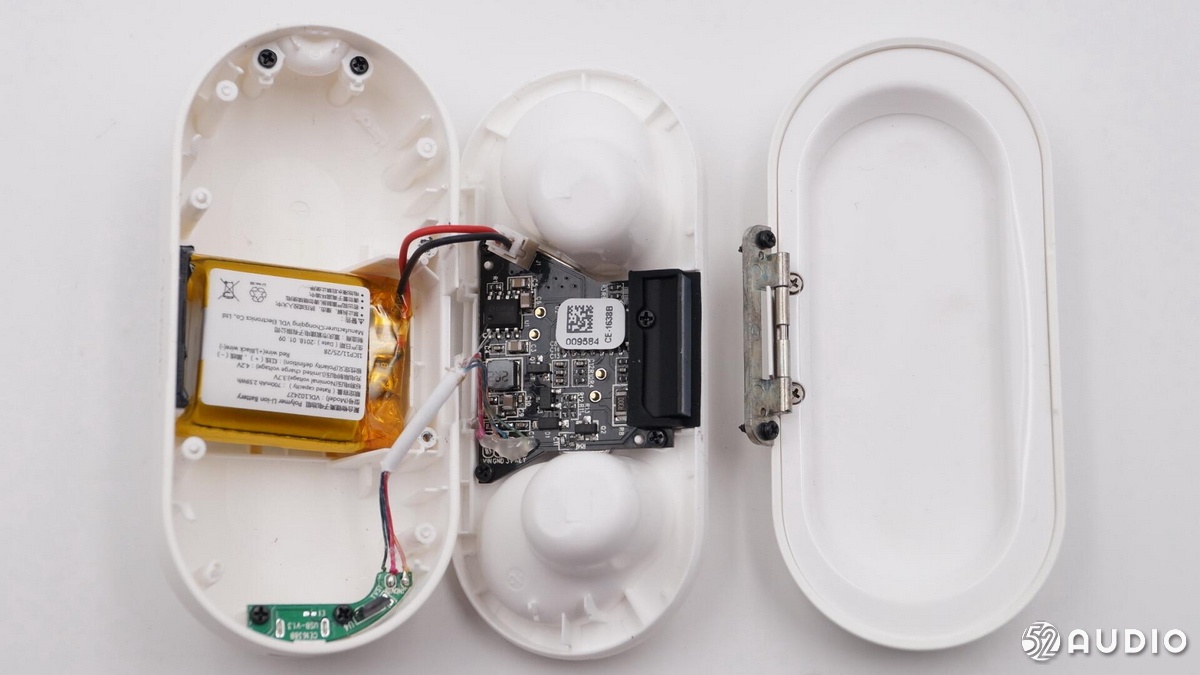

拆开充电收纳盒，空间利用率高，错落有致。

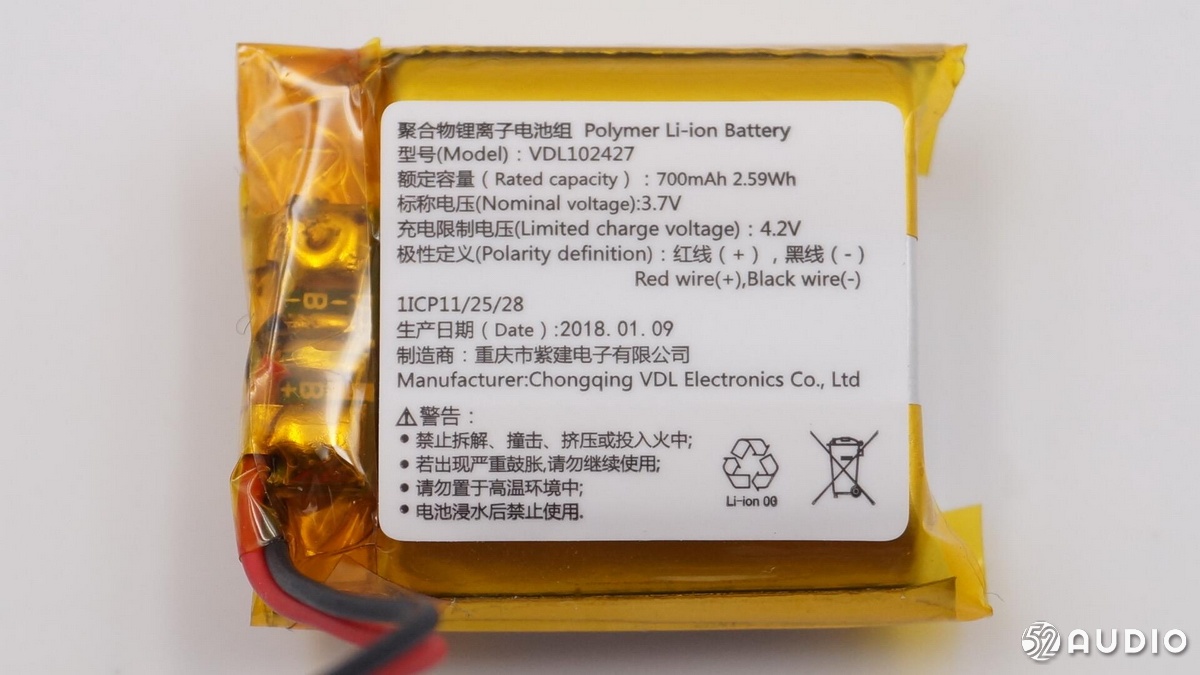

重庆市紫建电子有限公司出品，700mAh，聚合物锂电池。

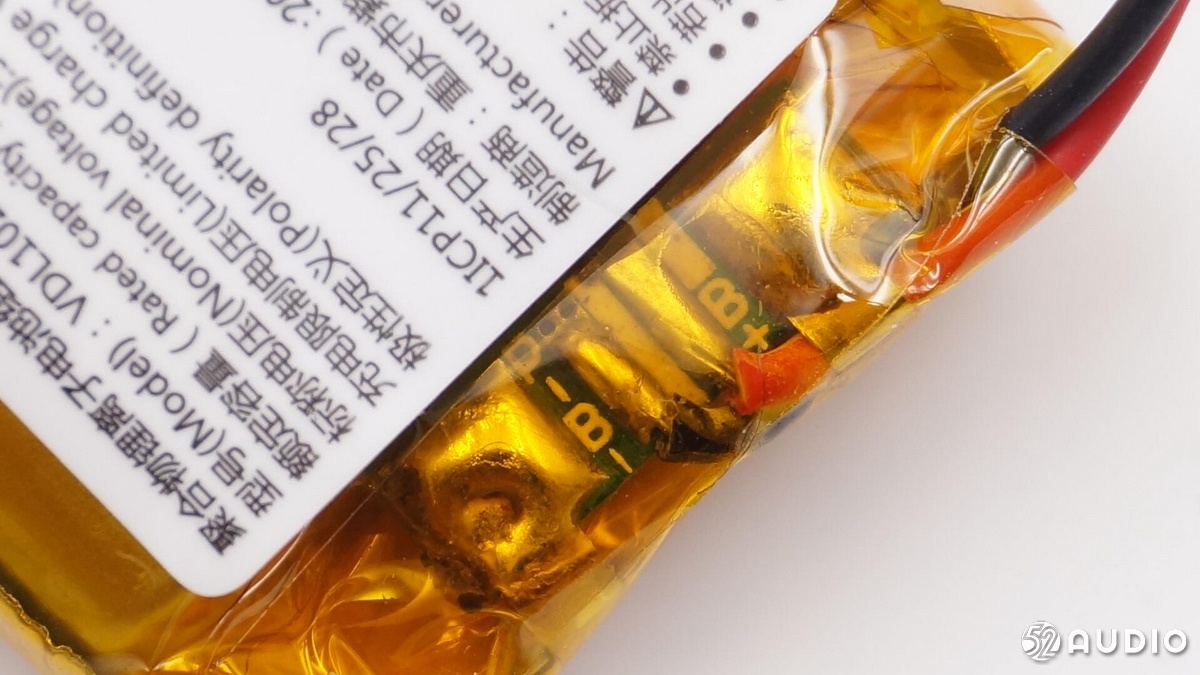

电池带保护板，安全的保证。

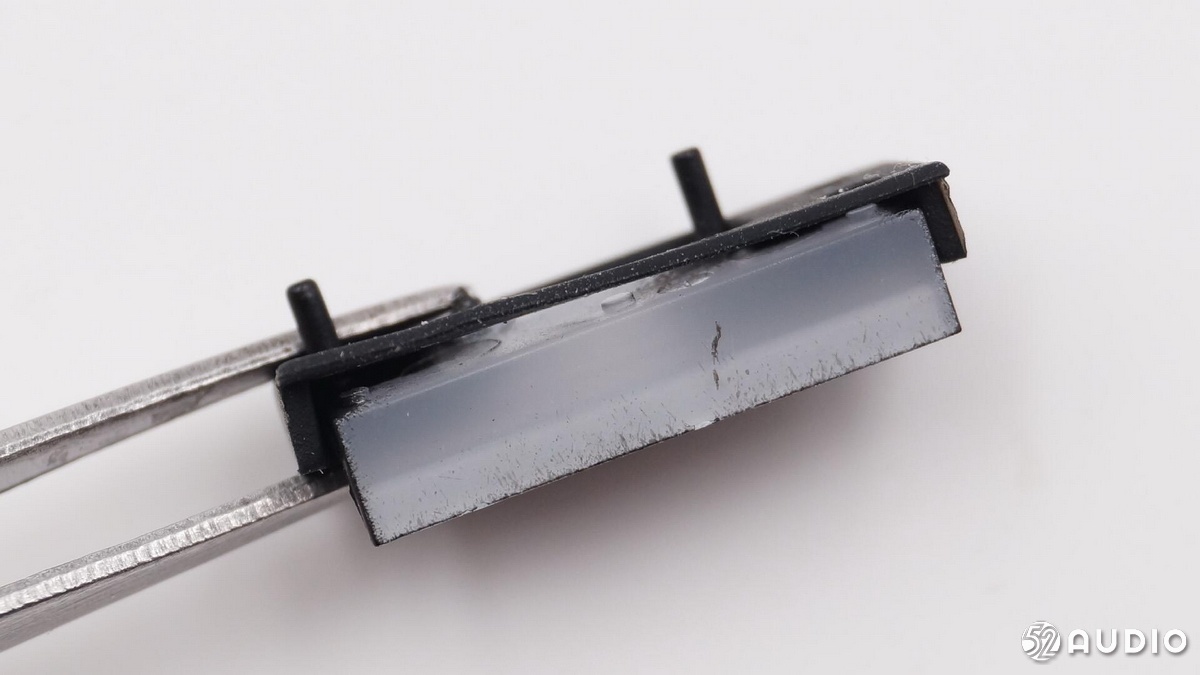

导光材料，电路板指示灯通过它照射到壳子的logo上面。

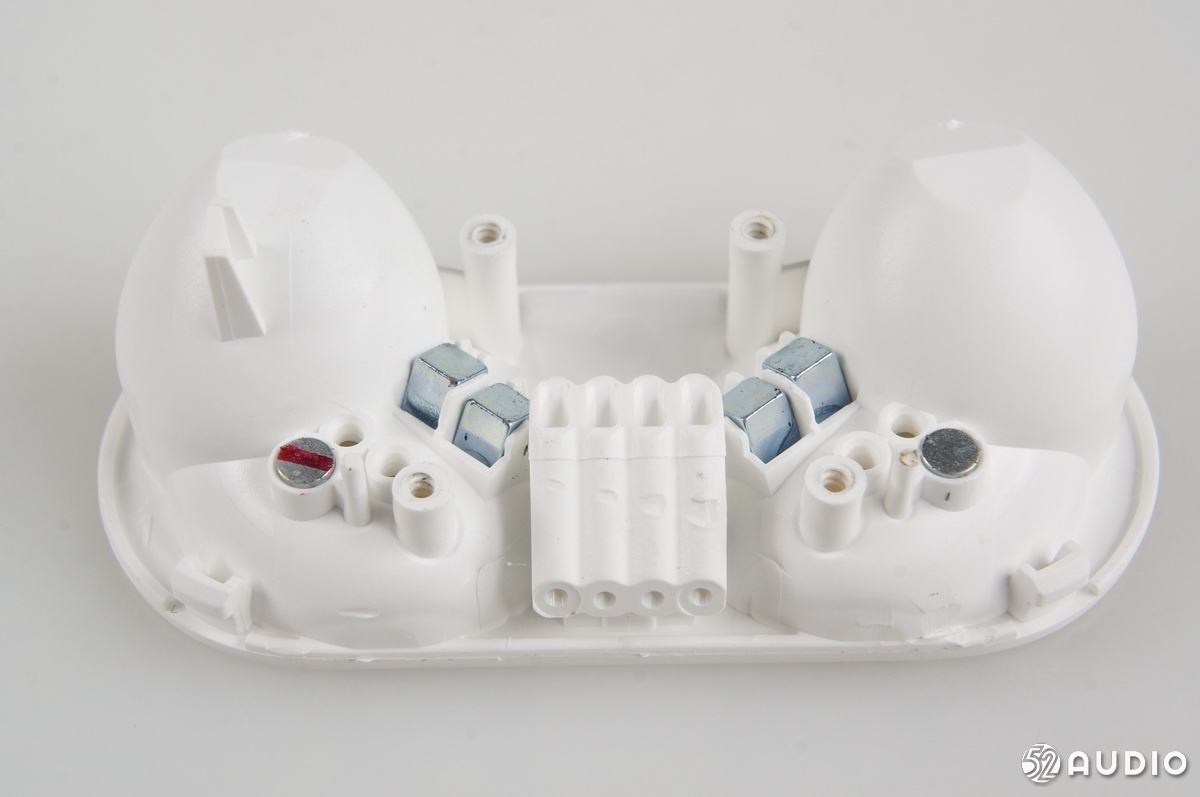

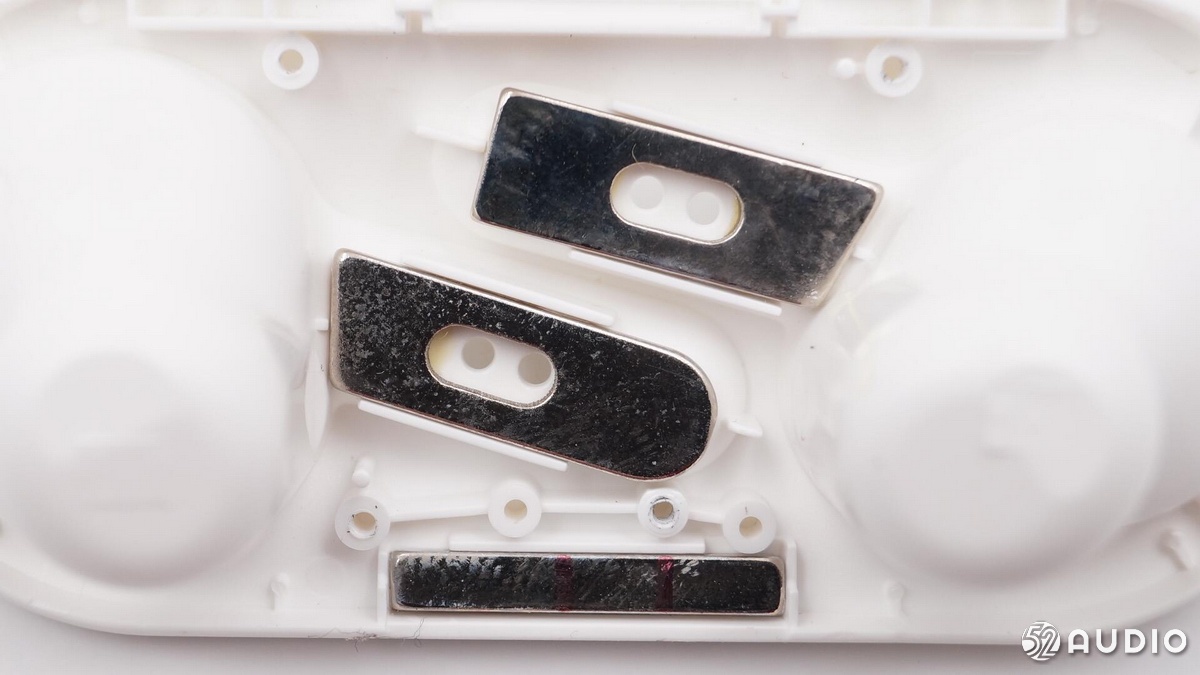

多块磁铁，分别吸附耳机和盒盖。
充电输出板。

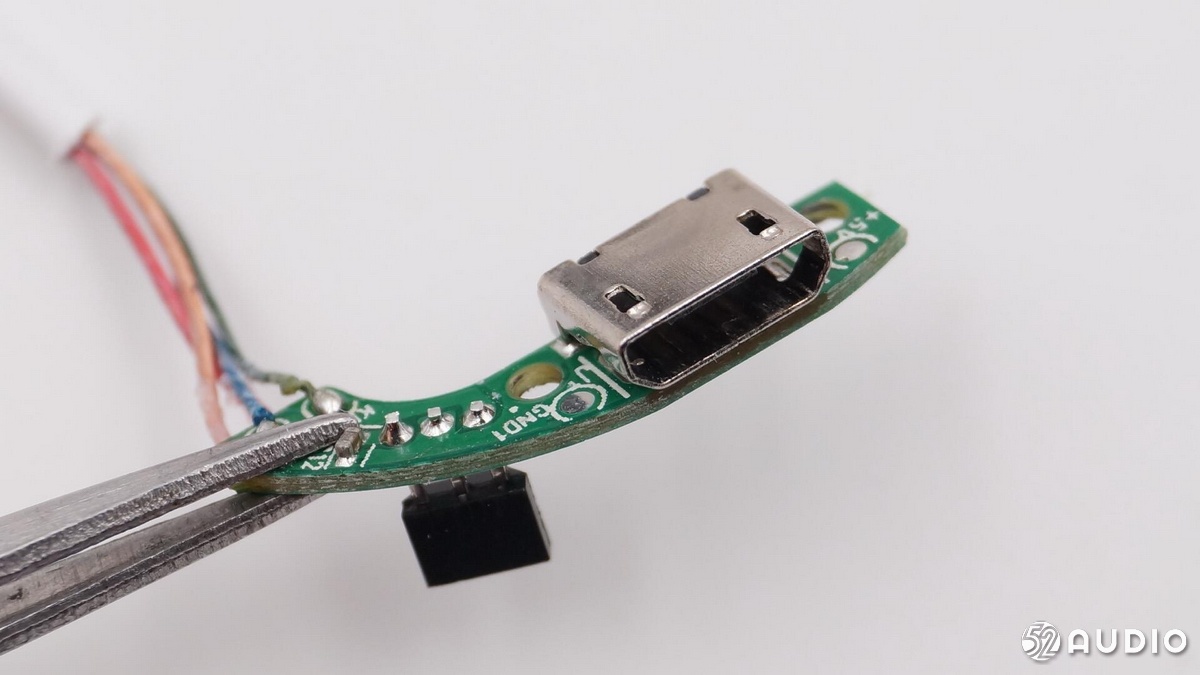

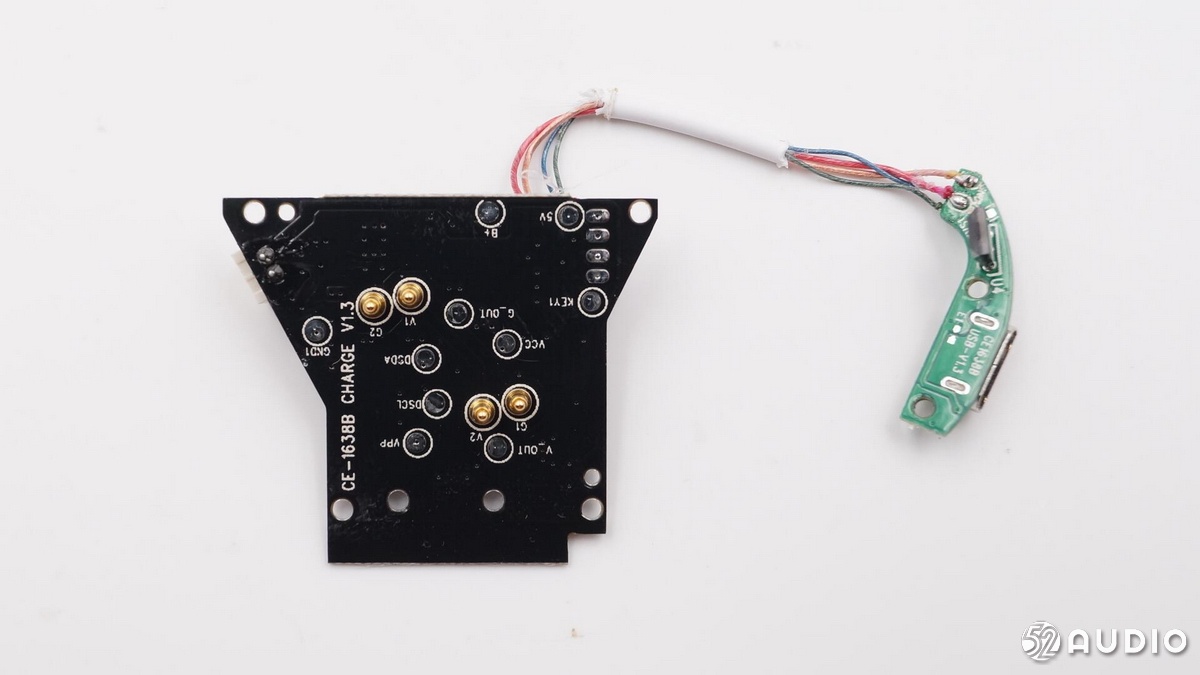

充电输出电路板的正反面，元件面的背面有充电触点。USB充电输入有胶水固定加固。
Micro-USB插座。
霍尔元件，检测盒盖是否闭合，来判断是否充电。
据我爱音频网拆解分析，这是Torex XC6206 3.0V 稳压IC。

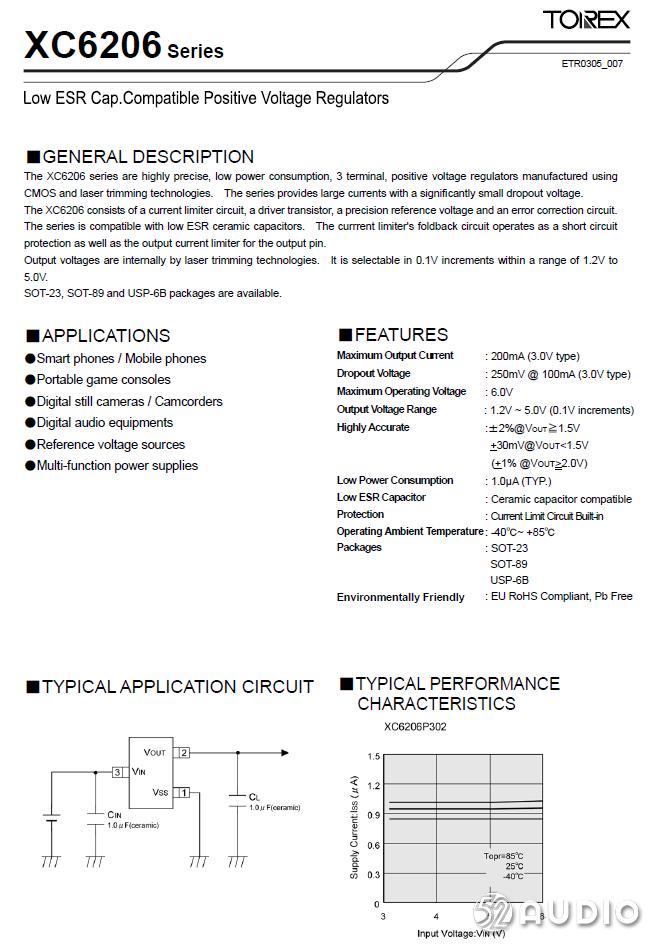

Torex XC6206 详细资料。

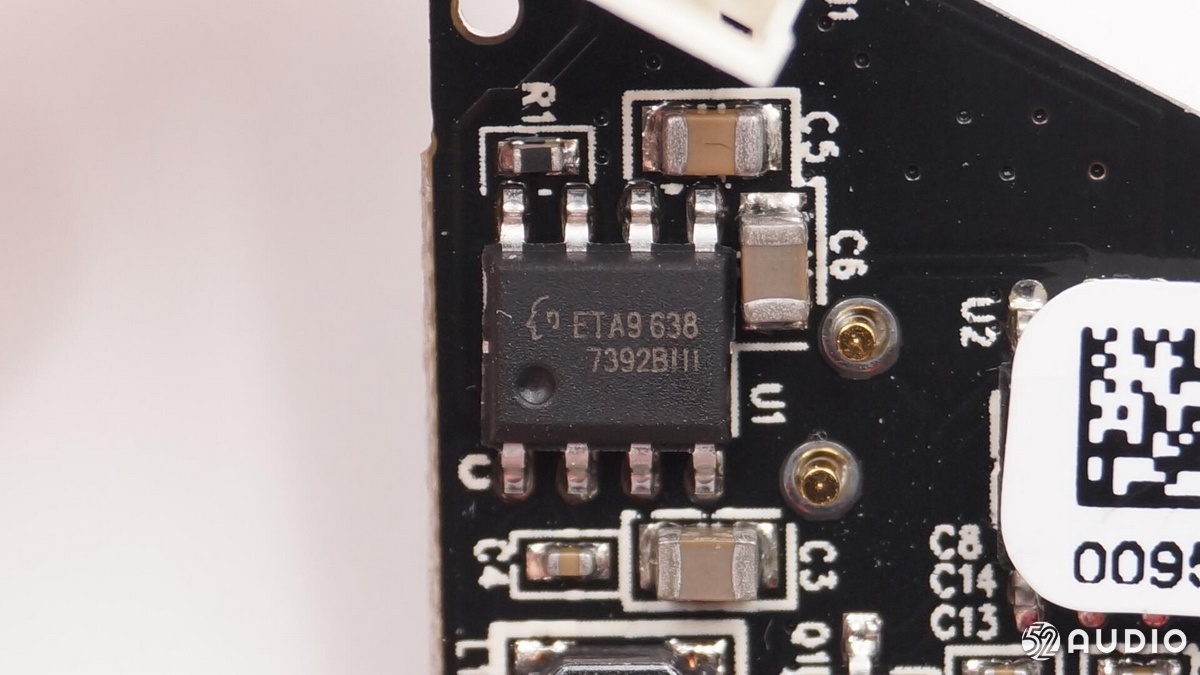

钰泰 ETA9638 电源管理芯片，1A充放电，充电电流可编程。

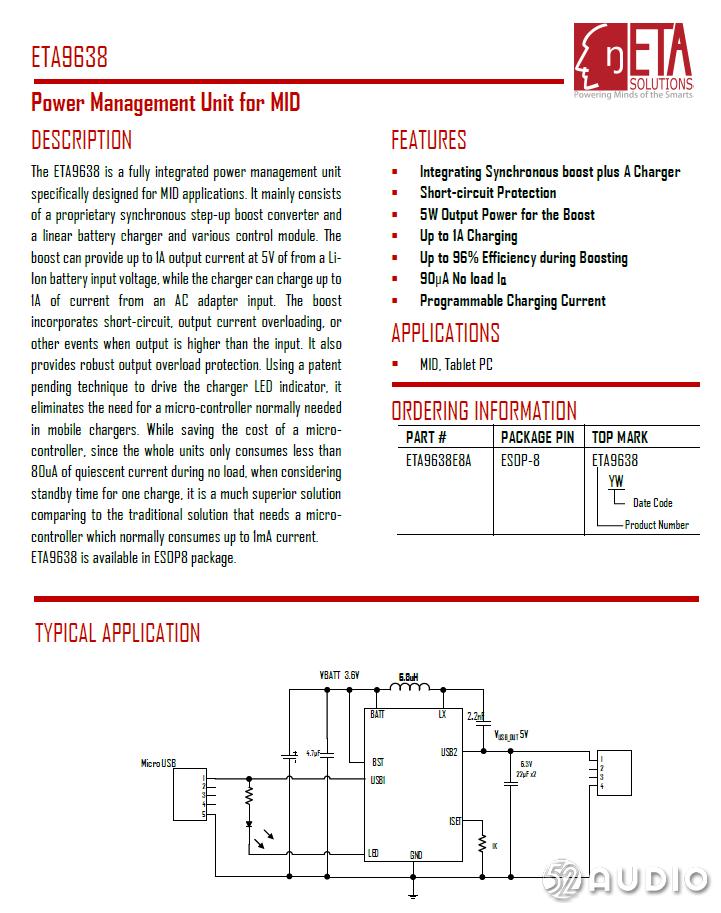

钰泰 ETA9638 详细资料。
红绿双色LED指示灯。

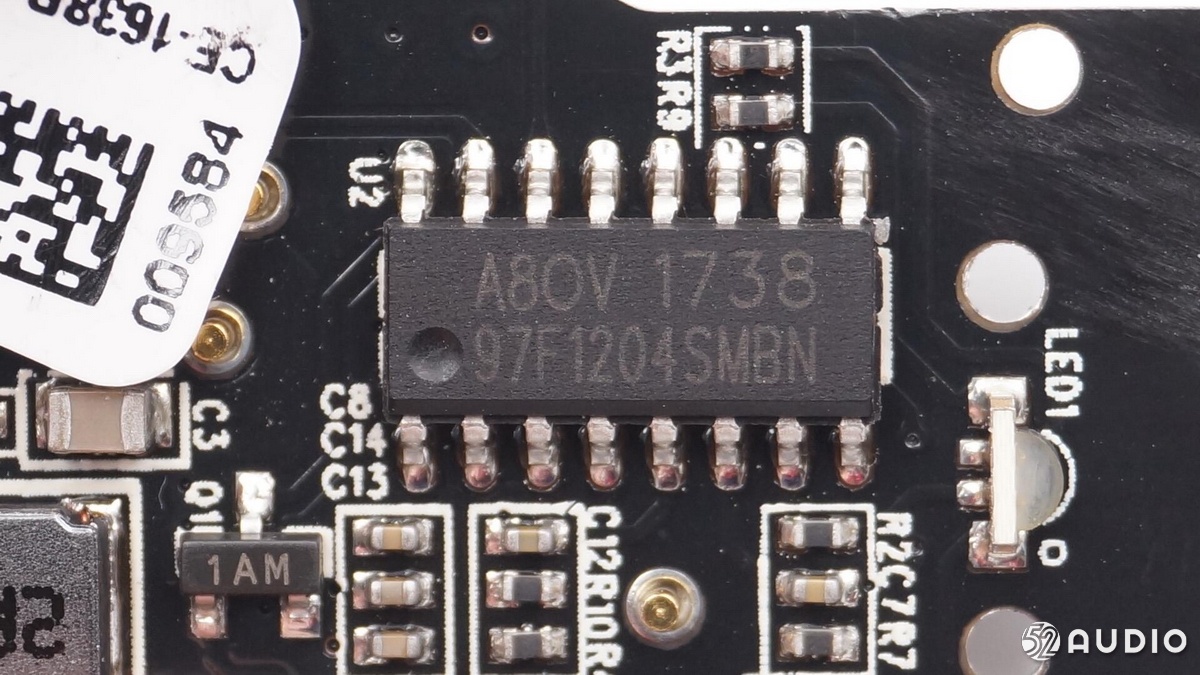

丝印A8OV 1738主控单片机。
3、先锋SEC-E221BT真无线TWS耳机拆解
撕开PU层，里面是较硬的塑料。
随行充电盒吸磁，这边是通过磁吸来收紧盖子的。
随行充电盒吸磁，这边是通过磁吸来收紧盖子的。

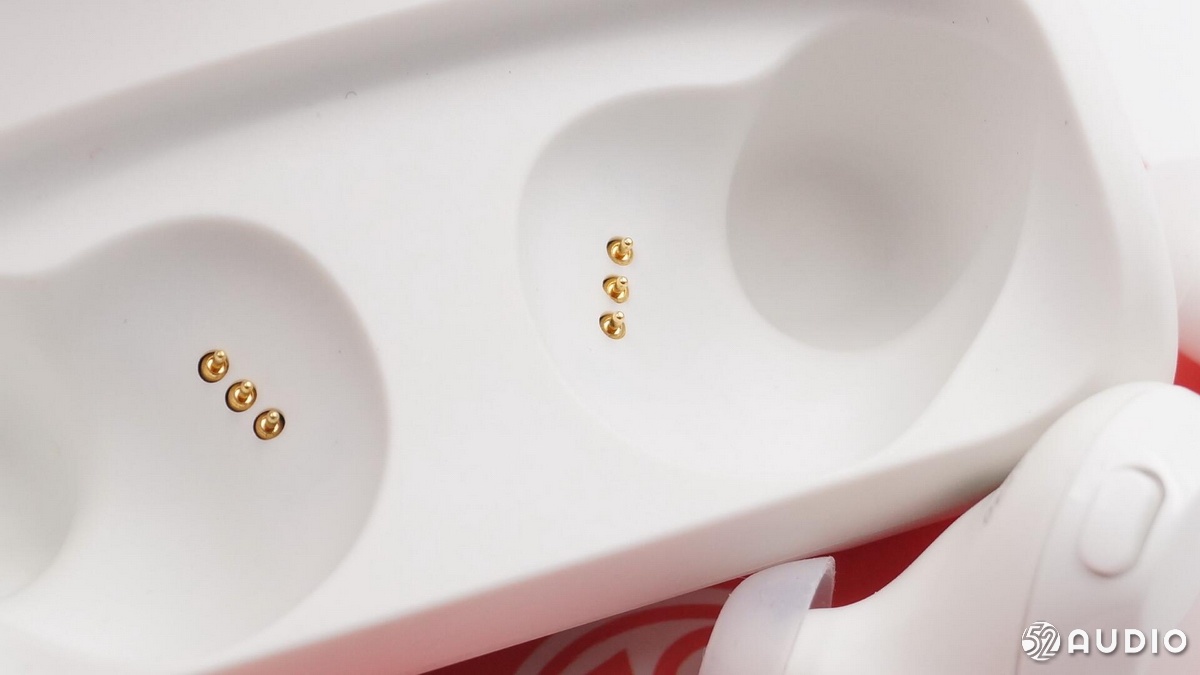

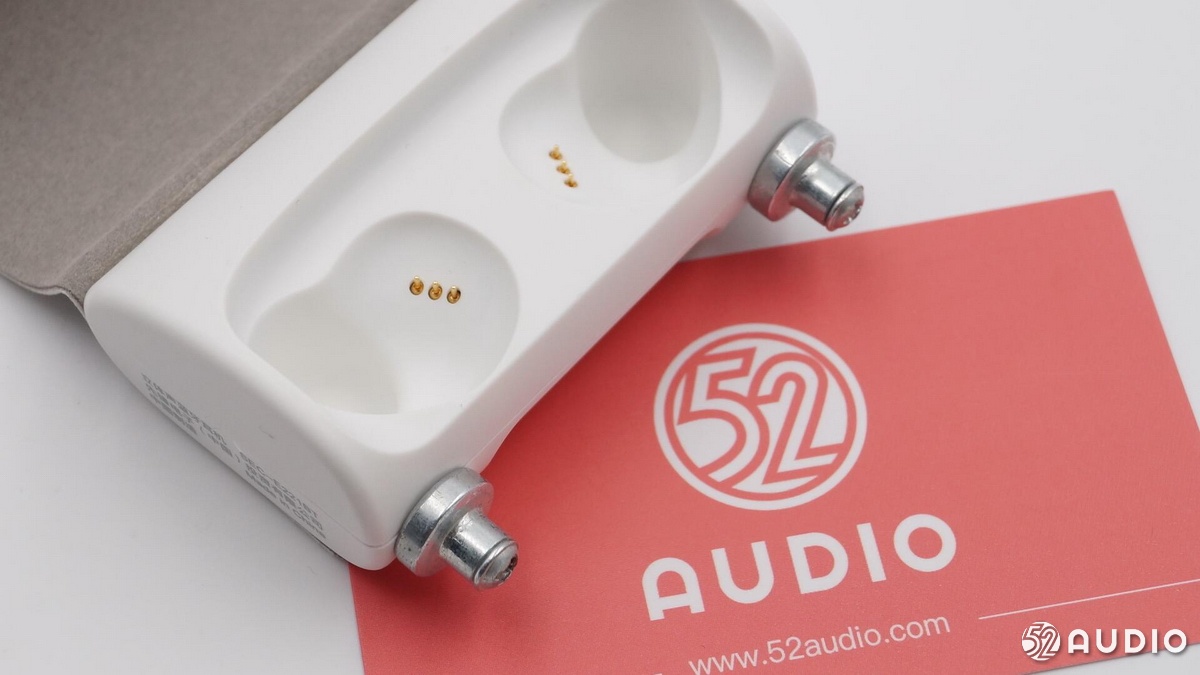

耳机的正面面分别有3pin的触点。

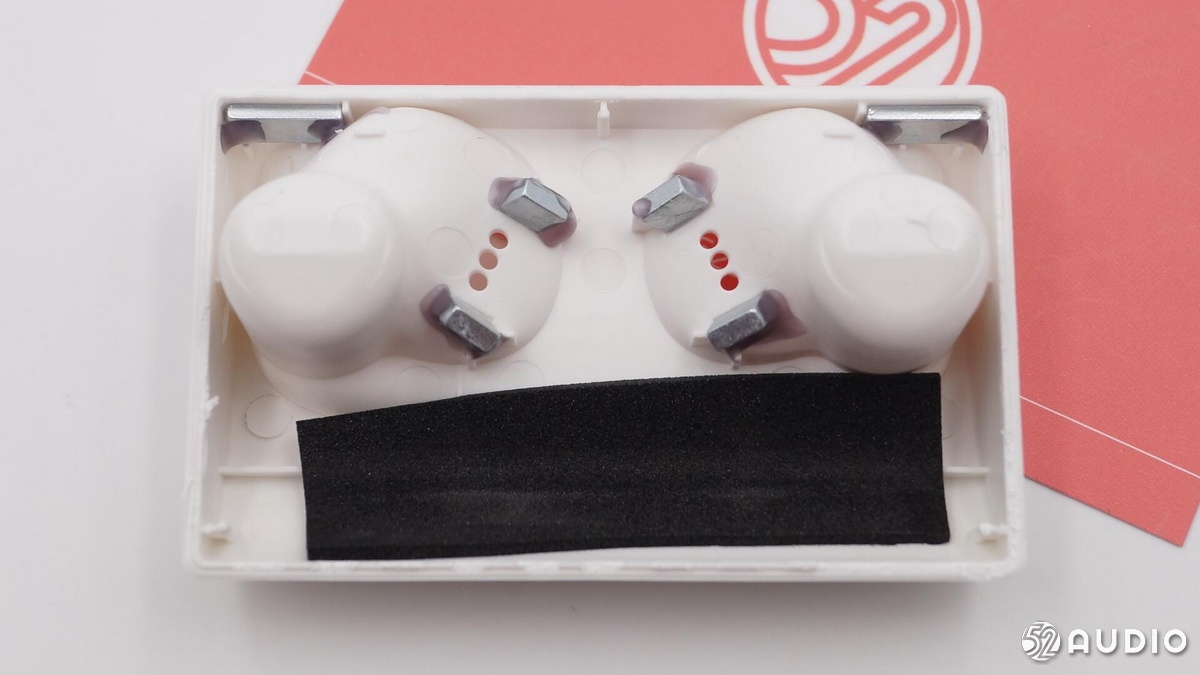

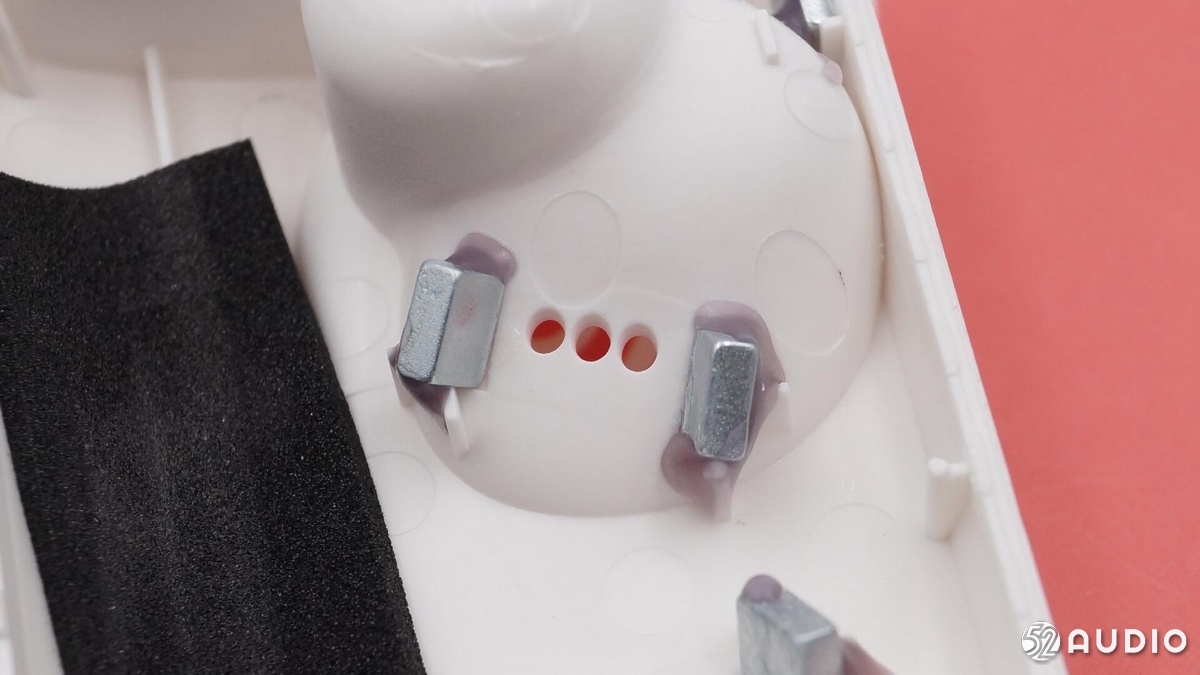

两个耳机槽后面都有磁铁，辅助耳机稳固地放在盒子内充电。

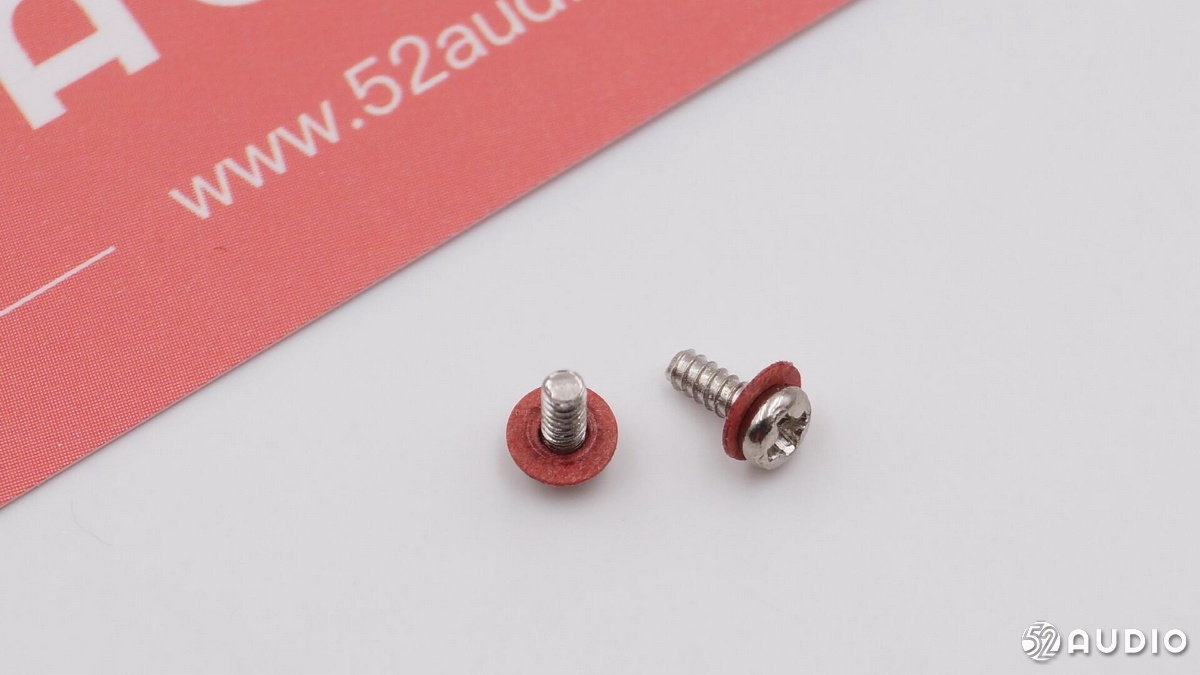

两颗螺丝上有垫圈。

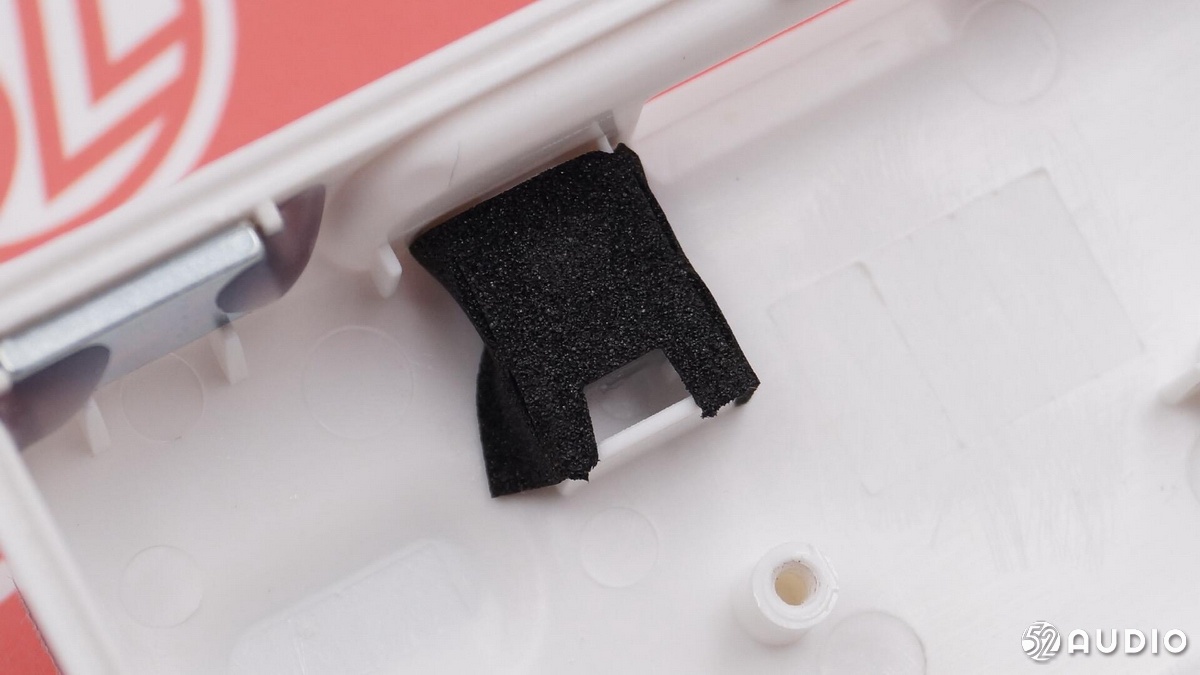

LED灯这边有泡沫材料，用于遮光。

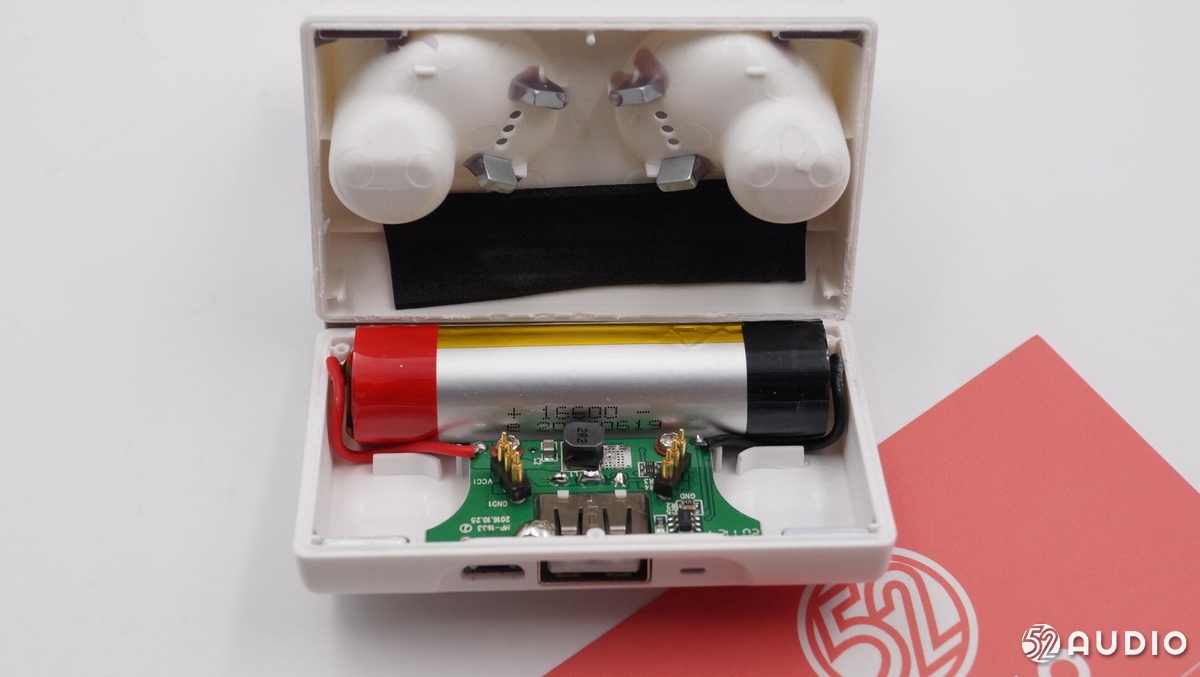

电池用线焊接到了主板上。

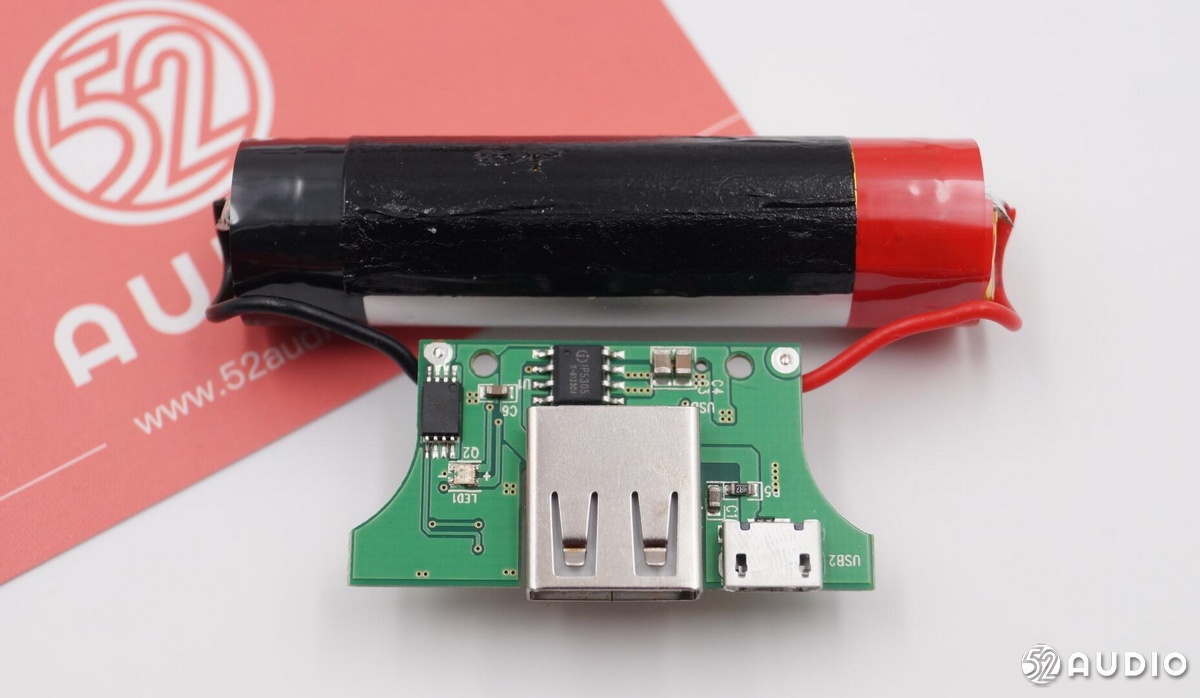

电池另一面粘着黑色绝缘胶布，Micro USB端子也焊接在主板的这一面。

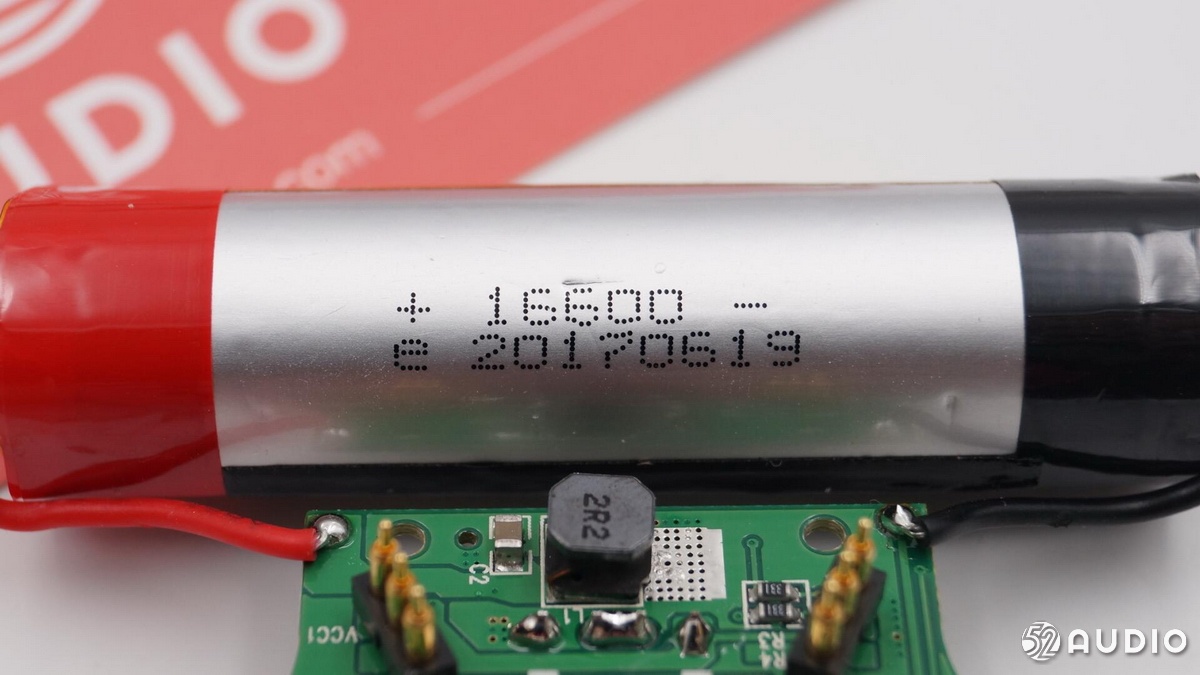

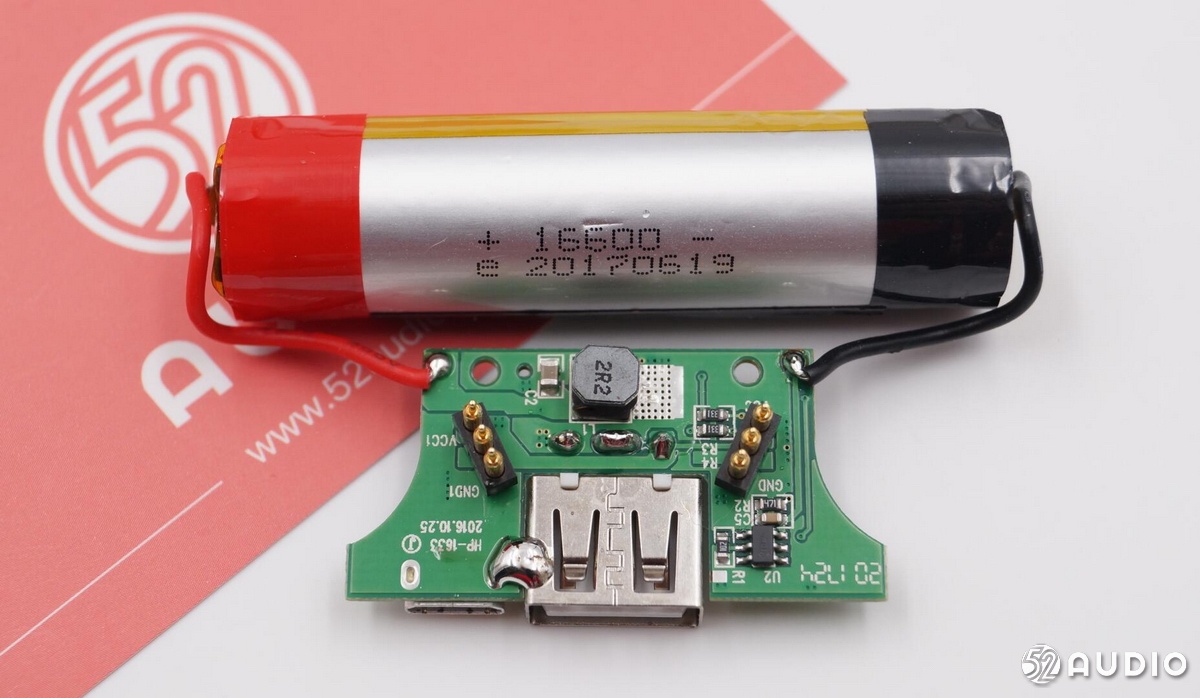

这是一颗规格为16600的锂电池，品牌不明。

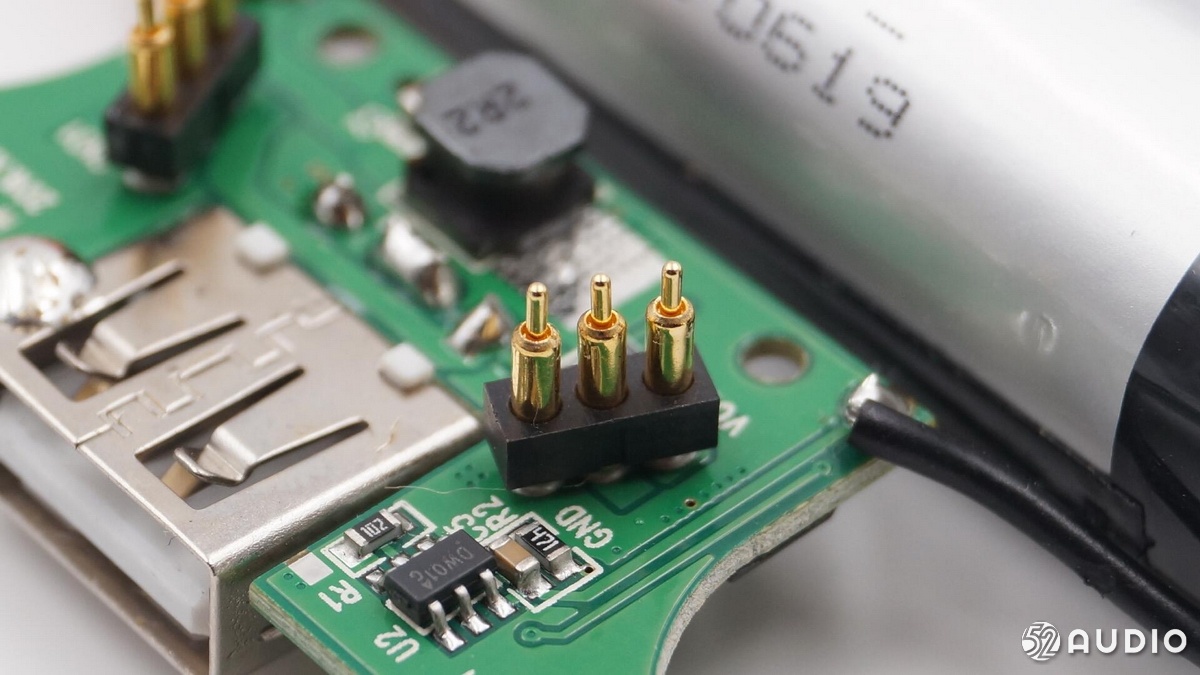

为耳机充电的3pin弹簧插座做工优良，焊点饱满。
USB-A插座能吸磁。
据我爱音频网拆解，随心充电盒采用了型号为DW01的锂电池保护芯片。
AO 8810 保护MOS。

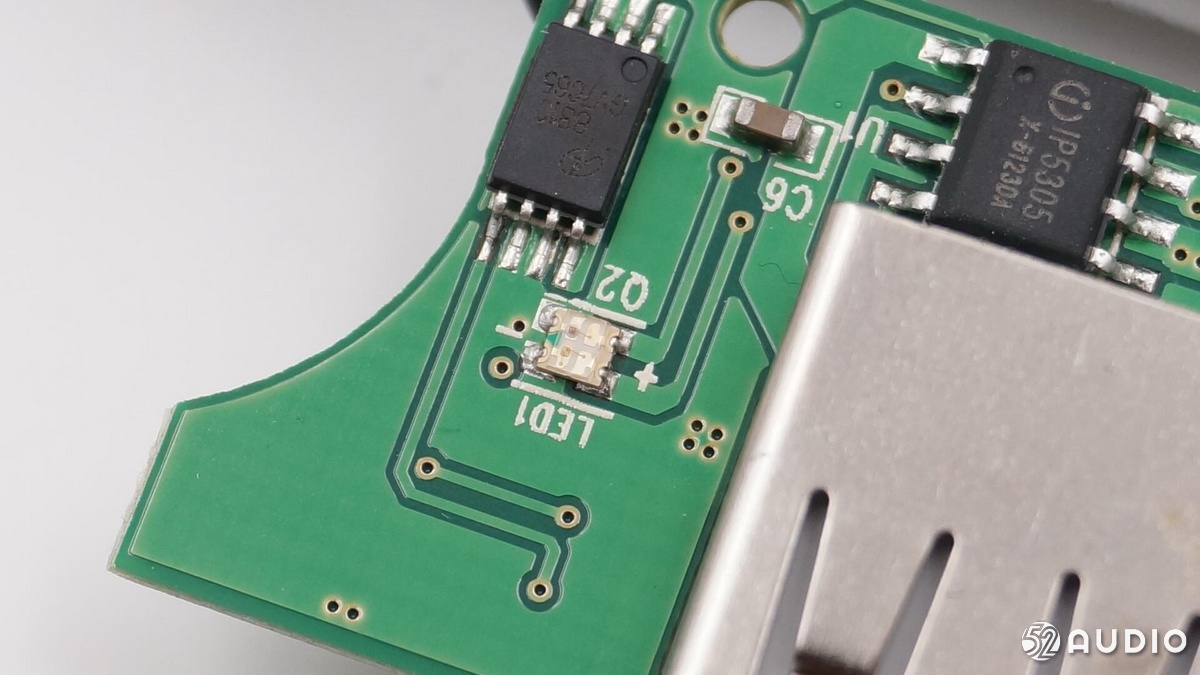

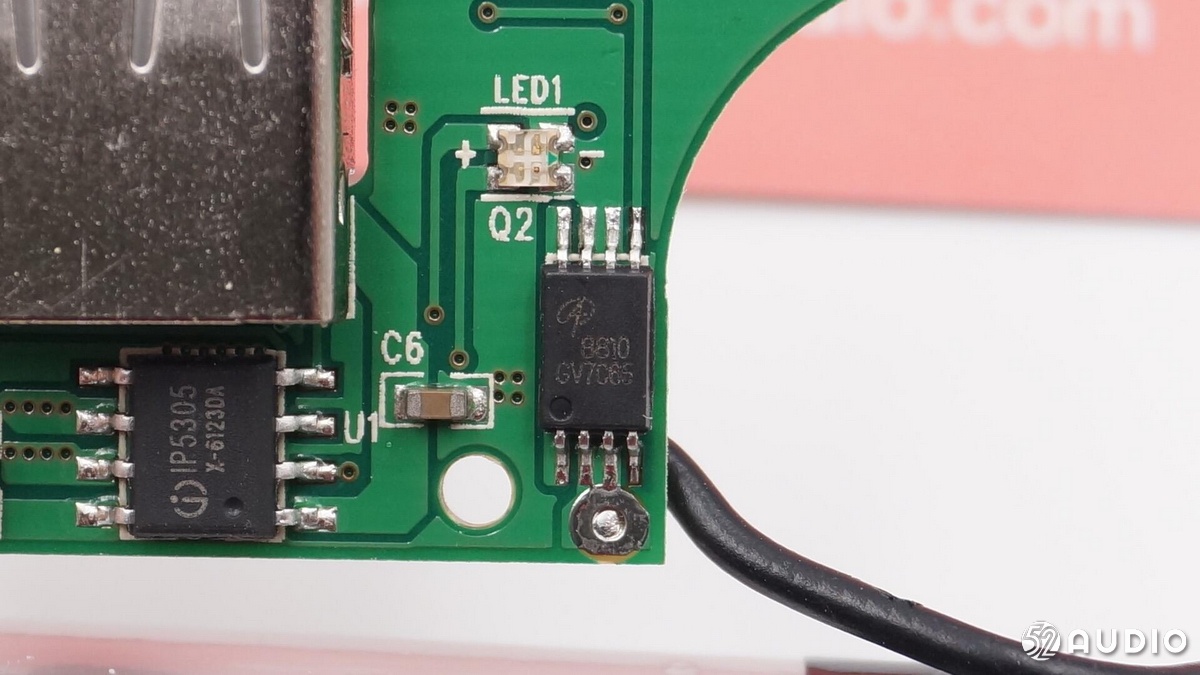

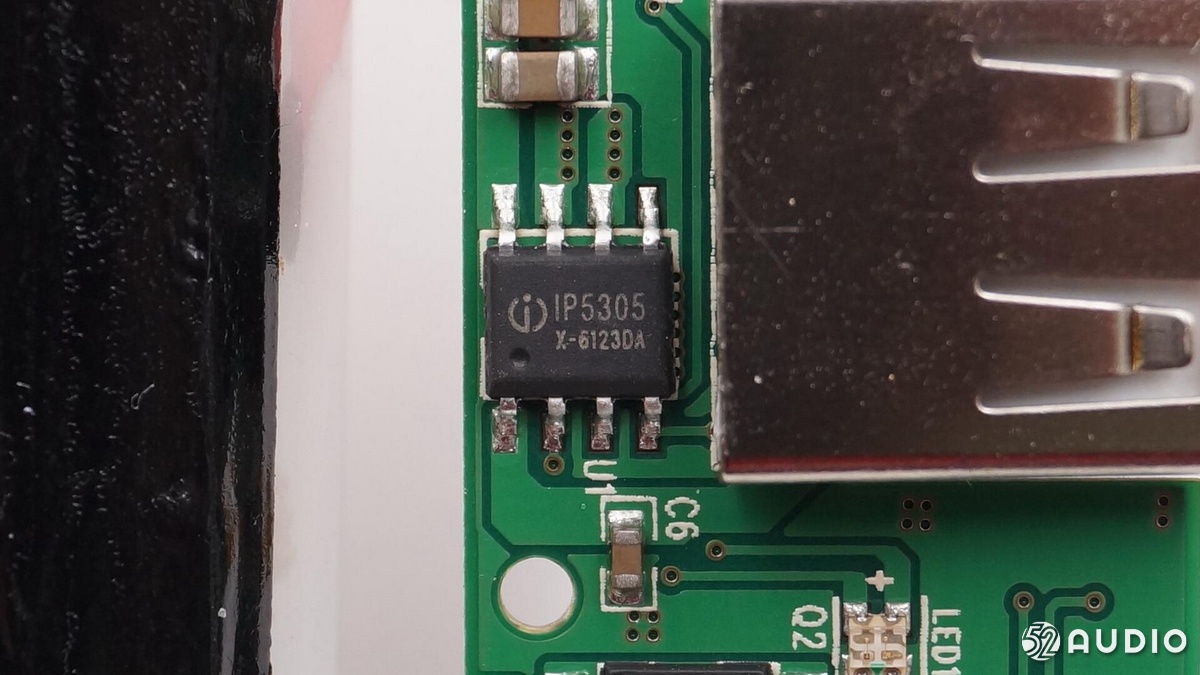

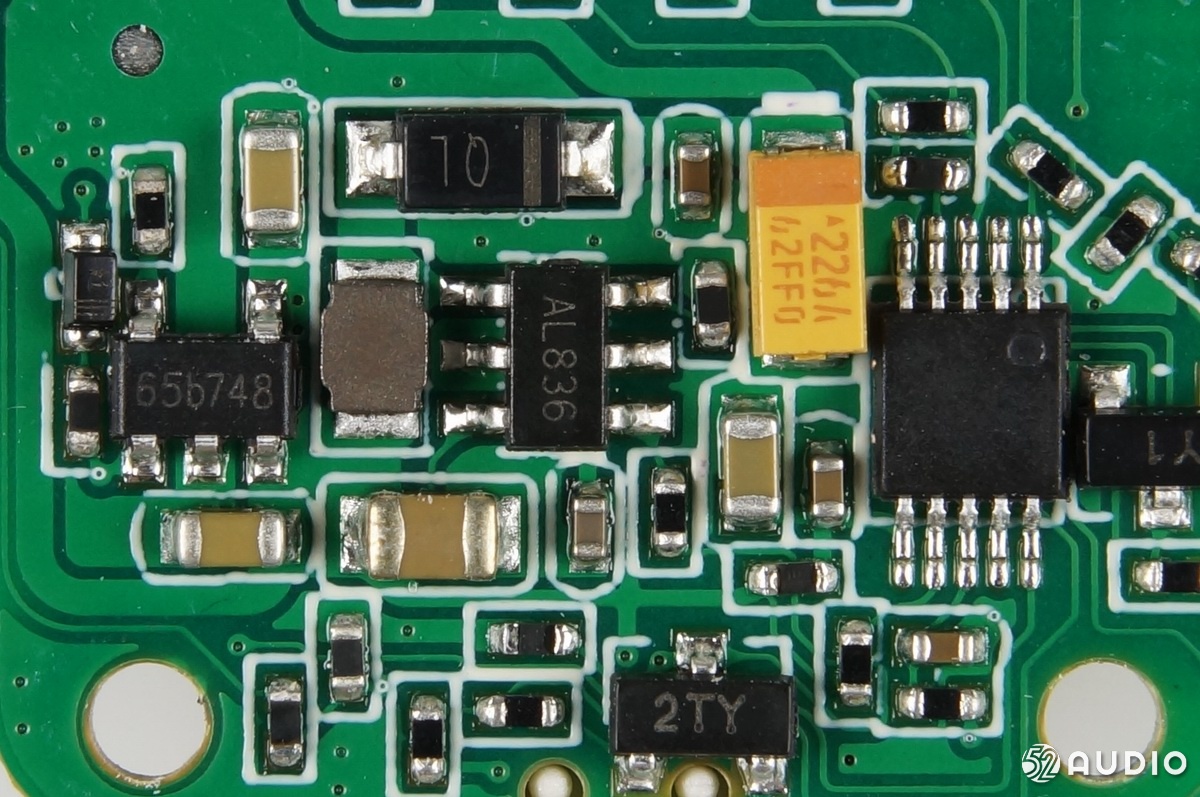

据悉，这是英集芯专门为TWS蓝牙耳机充电盒设计的电源管理芯片IP5305，可监测到5m*级A**别电流，是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源SOC。

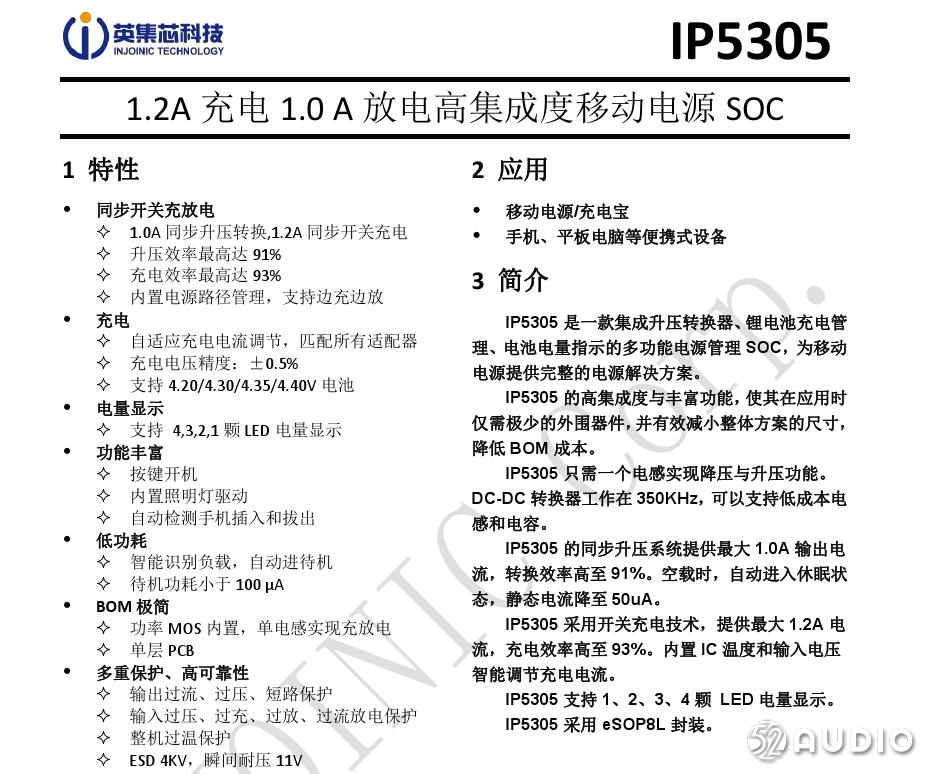

英集芯IP5305详细资料。

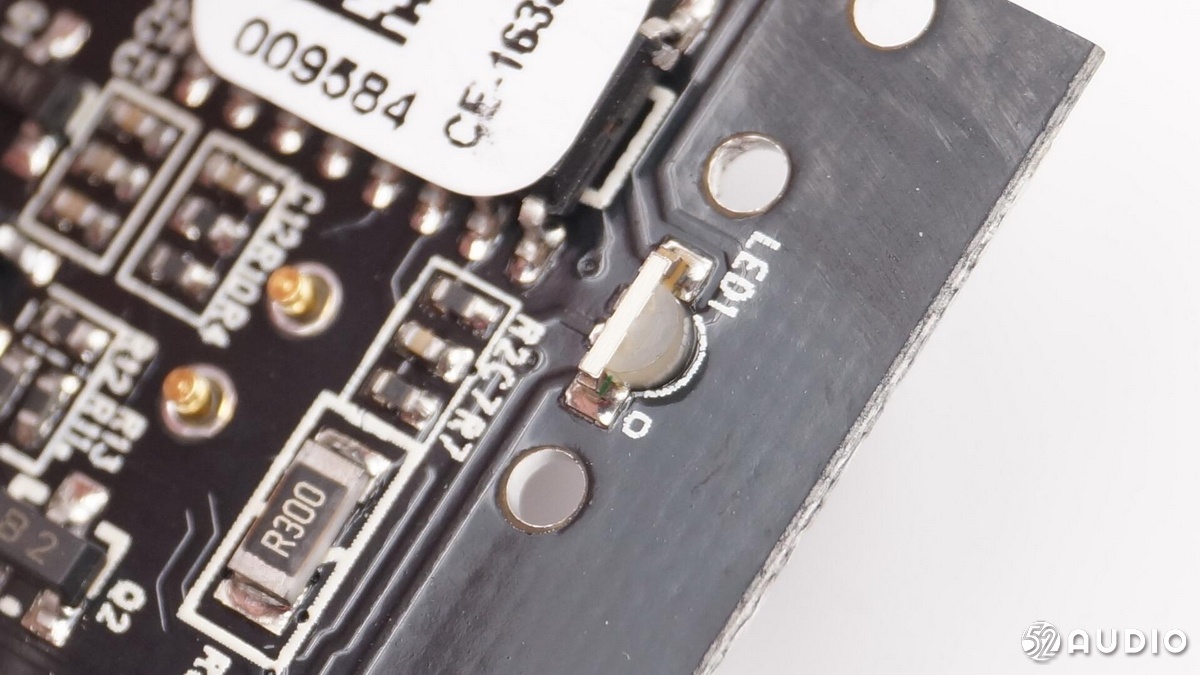

LED指示灯，指示内部电 池的充电状态。

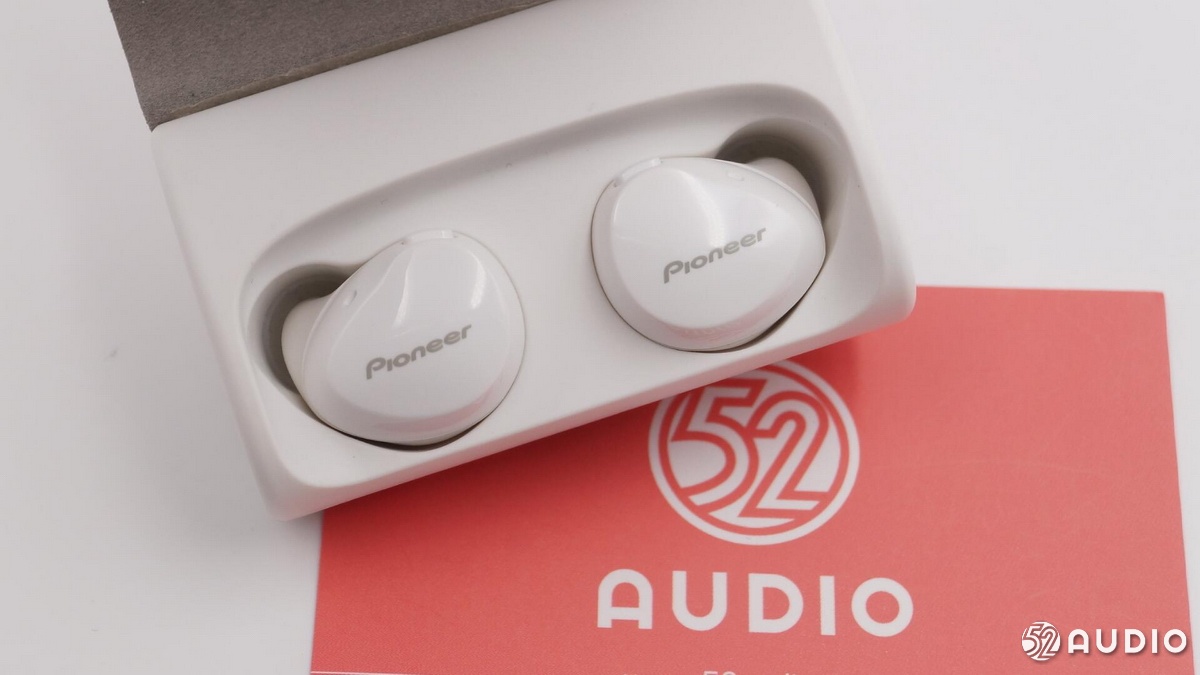

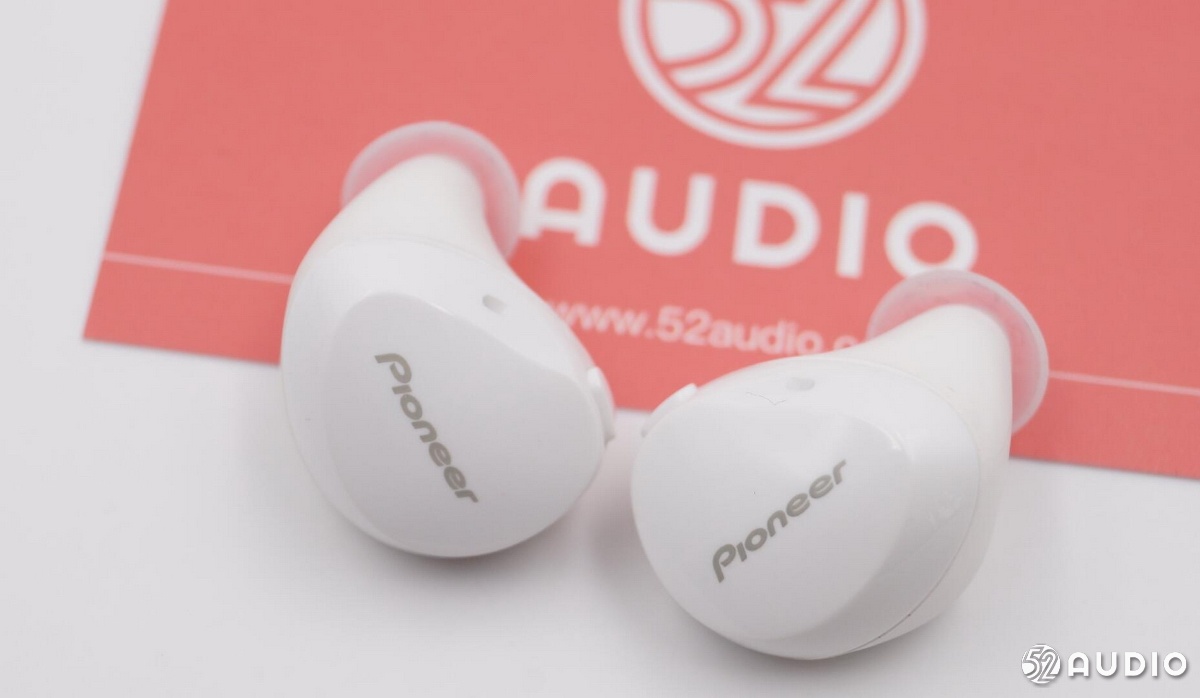

耳机背面是先锋的logo“Pioneer”，这个logo底下是LED灯。

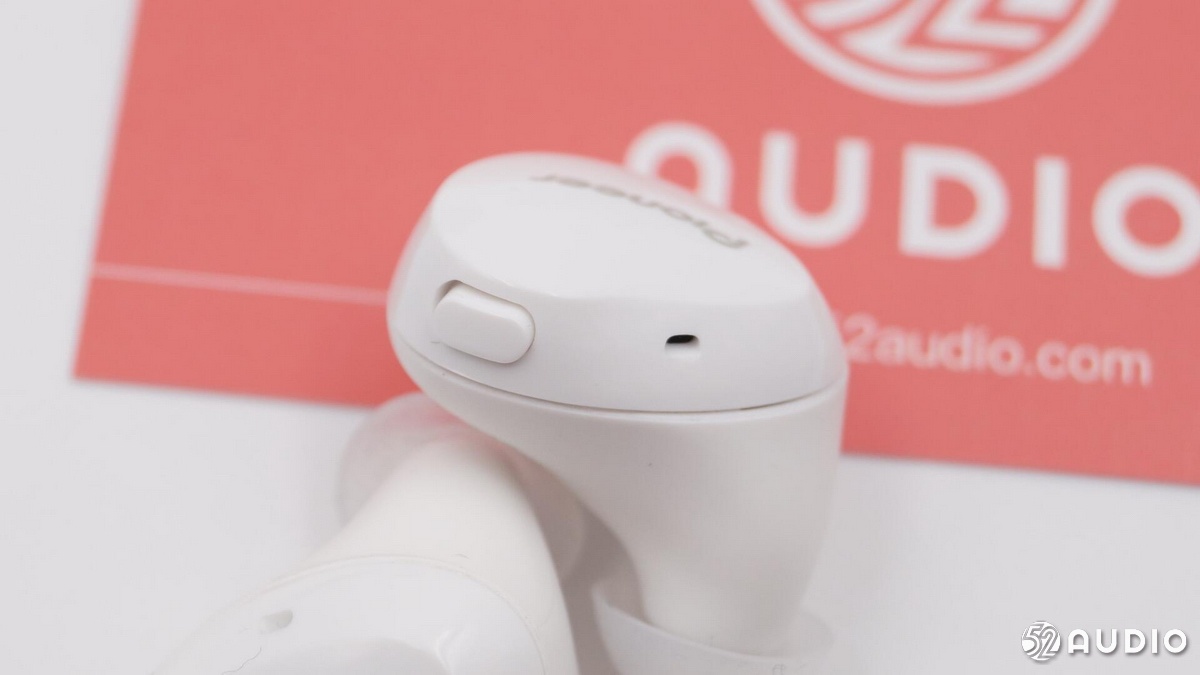

两只耳机上分分别有一个多功能按键和一个mic孔。
充电触点特写，耳机的滤网是金属材质。
打开耳机的背盖，它是用热熔胶粘合的。

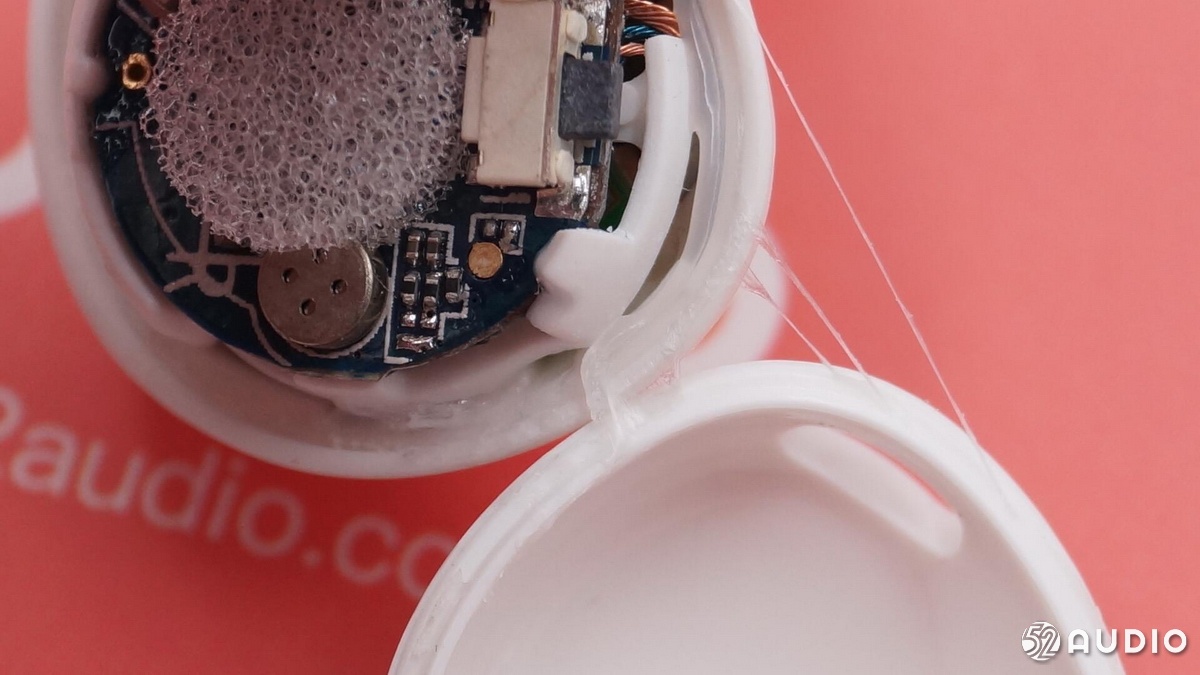

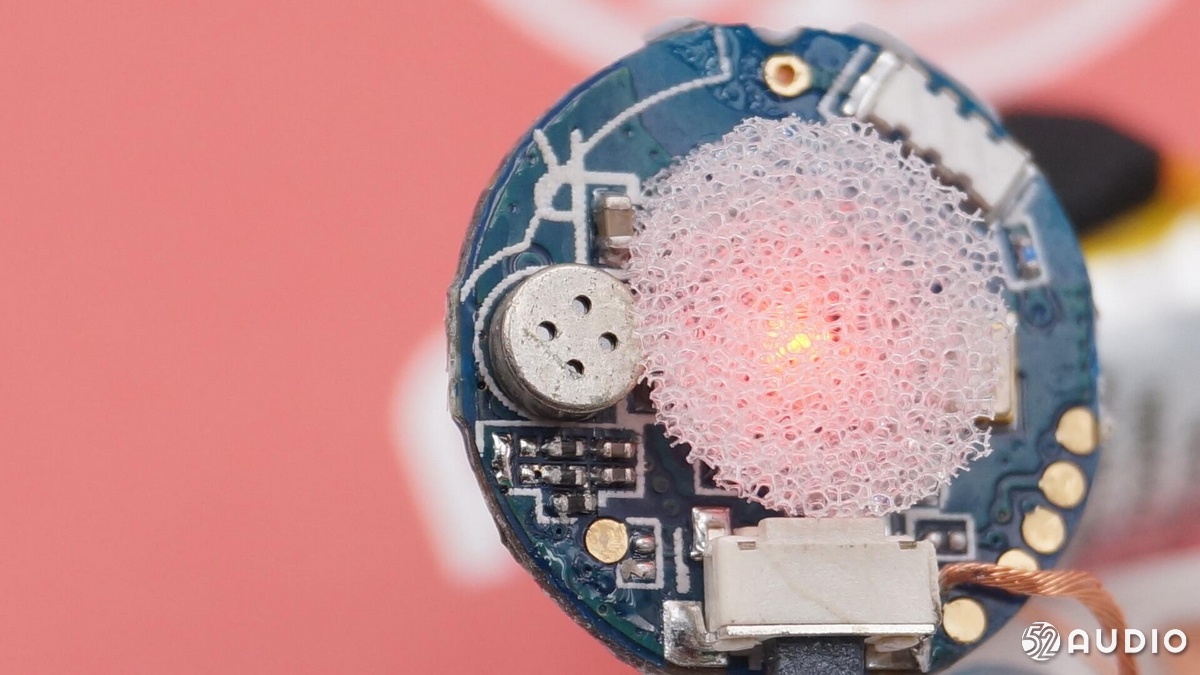

据我爱音频网分析，表面的这块海绵，一方面达到减震效果保护PCB板，另一方面LED灯透过这块海绵可以产生柔光效果。

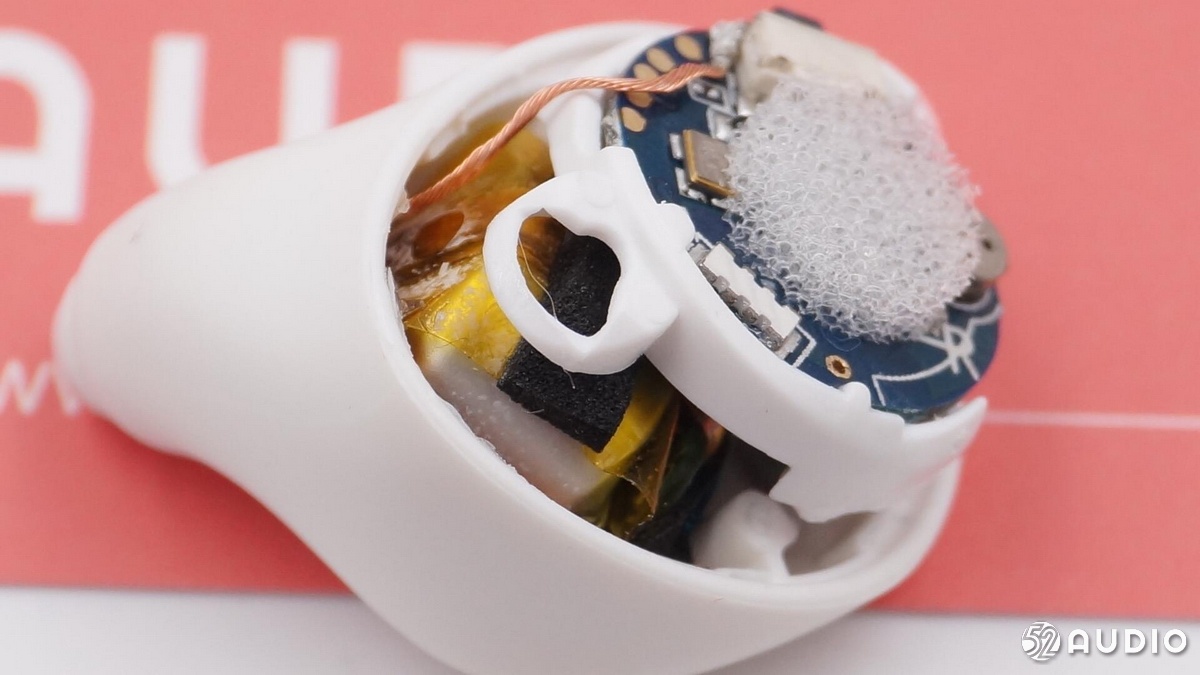

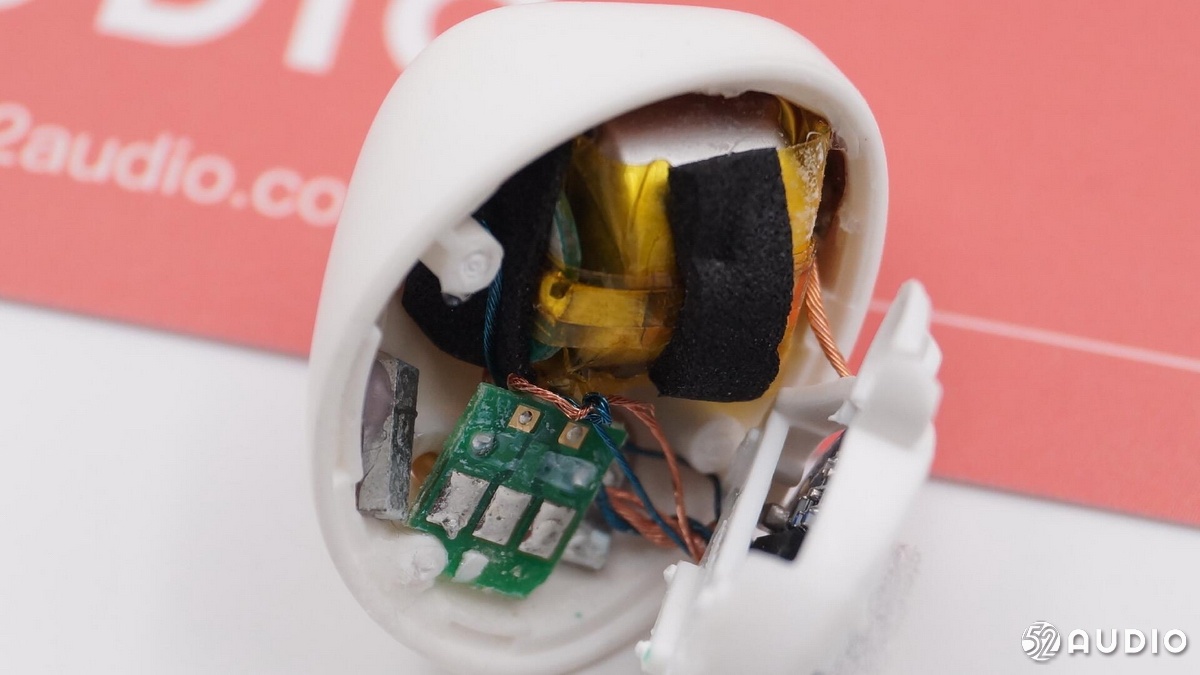

掀开PCB和保护盖，可以看到耳机的锂电池被塞在下面，3pin触点的PCB版在电池旁边。

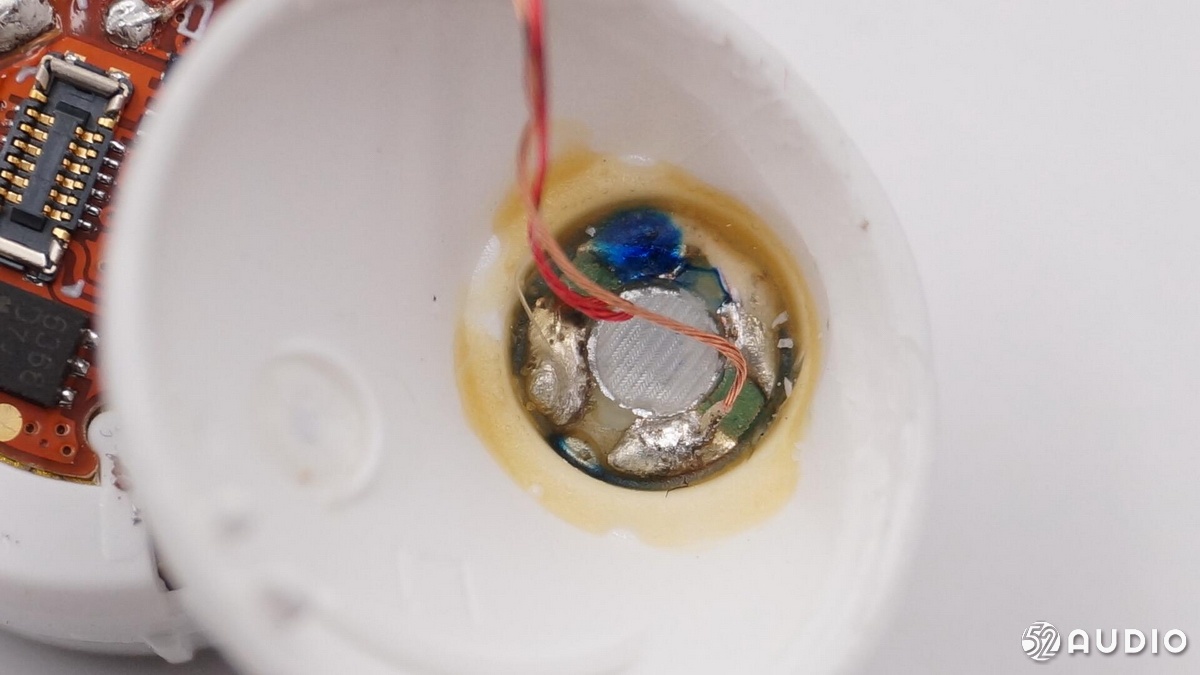

耳机的单元被塞在最底下了，粘合十分紧凑。
粘附在耳机内壁上的一块铜片，用于接地。

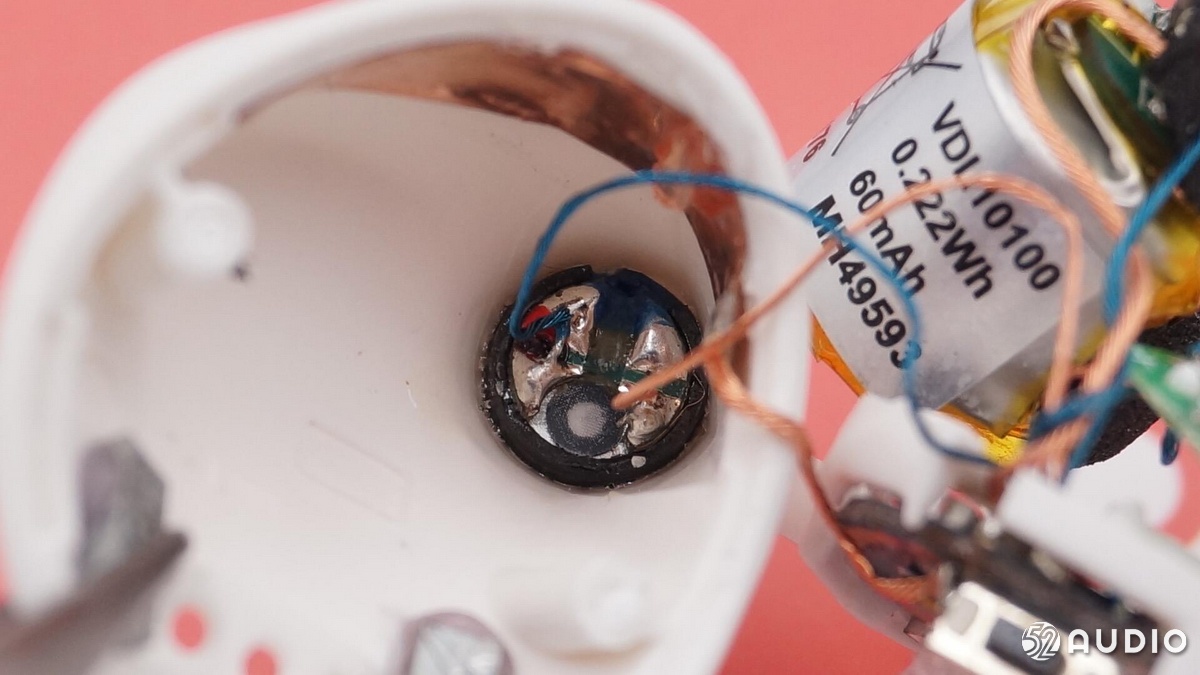

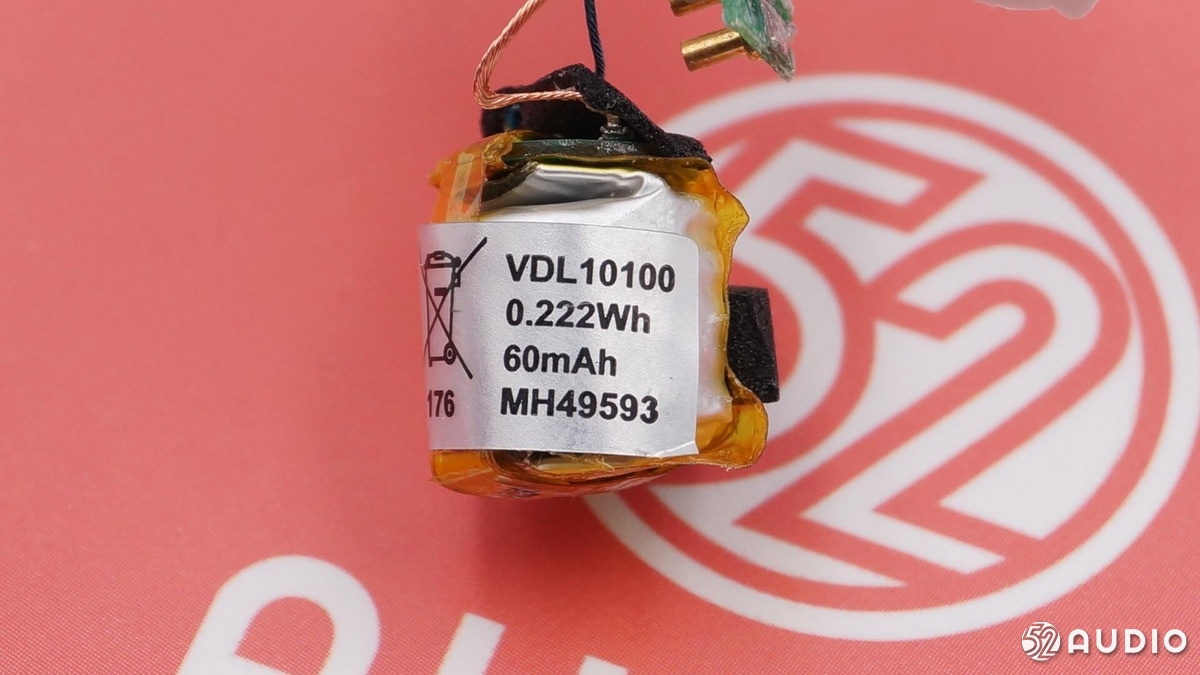

采用了VDL品牌的10100 60mAh圆柱形锂聚合物电池，周围有海绵减震保护。
电池采用漆包线与耳机主板连接。

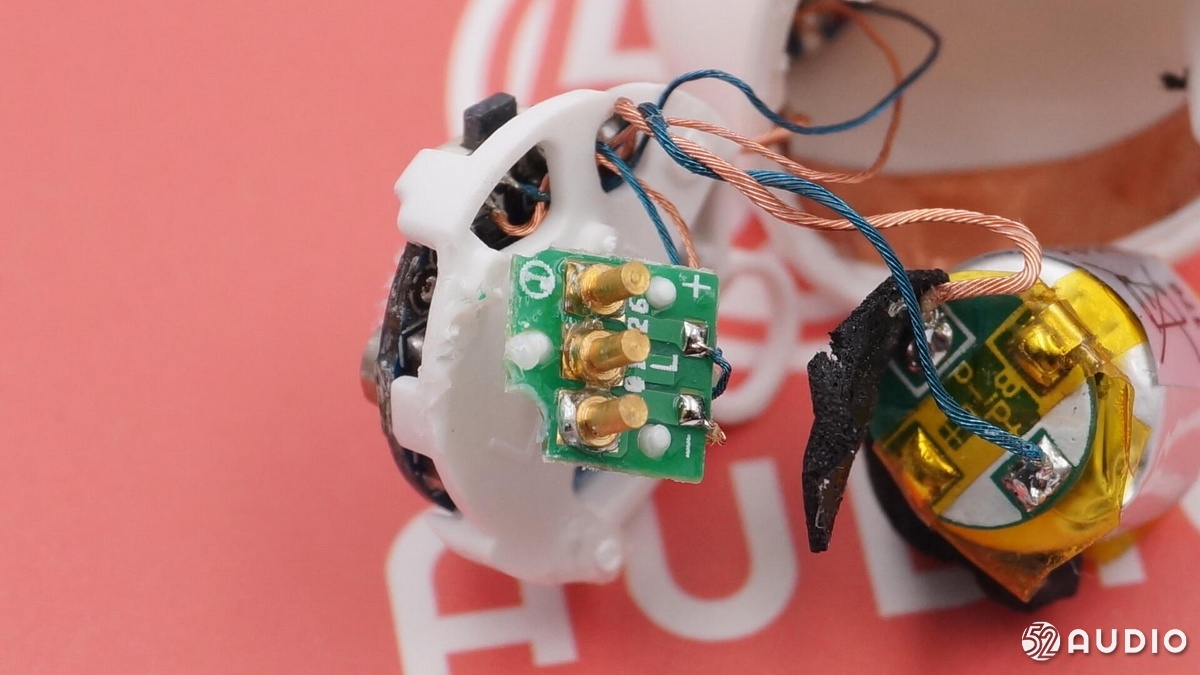

3pin触点的铜柱较厚，表面的车削加工不是很平整，触点的PCB版通过漆包线与耳机主板连接。

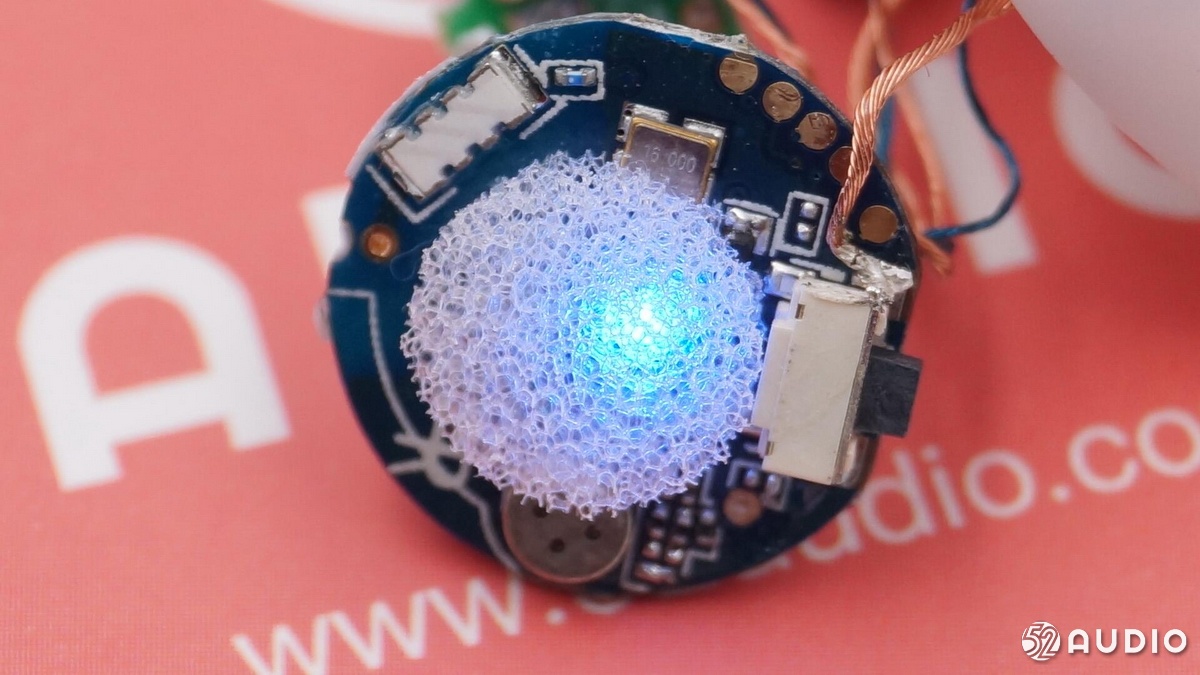

通过白色海绵柔光的效果很不错。

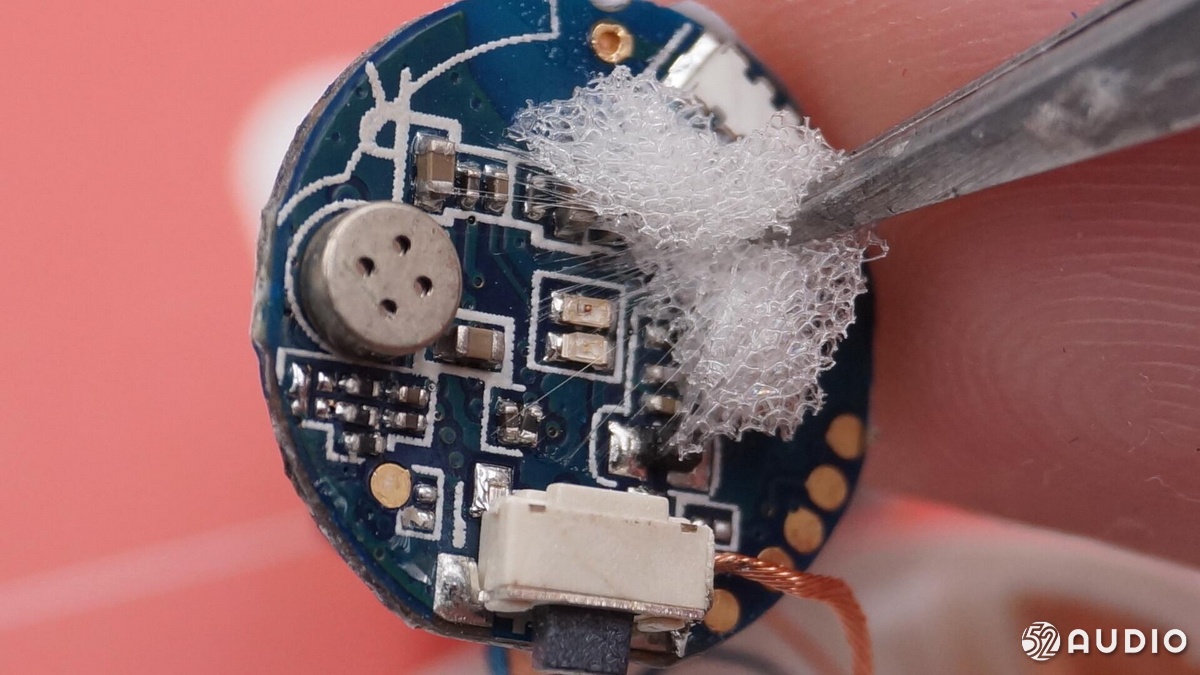

撕开海绵，底下藏着两盏LED灯，分别对应红、蓝两种颜色。

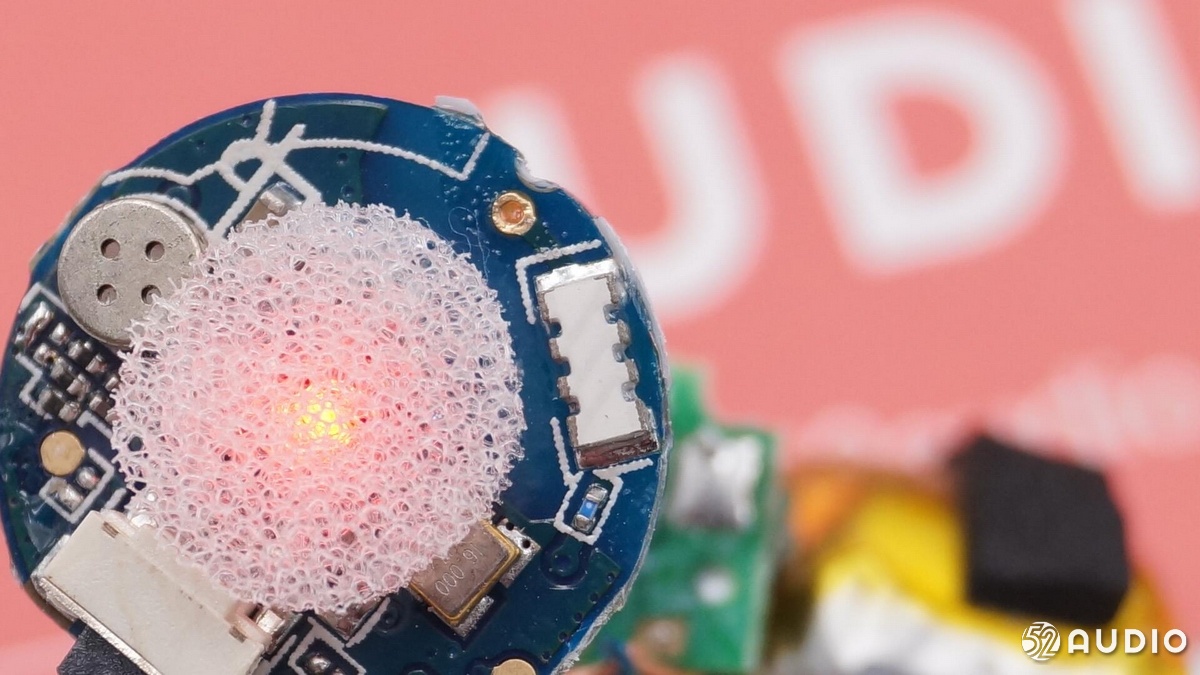

查看红灯效果，柔光效果同样不错。
陶瓷蓝牙天线。

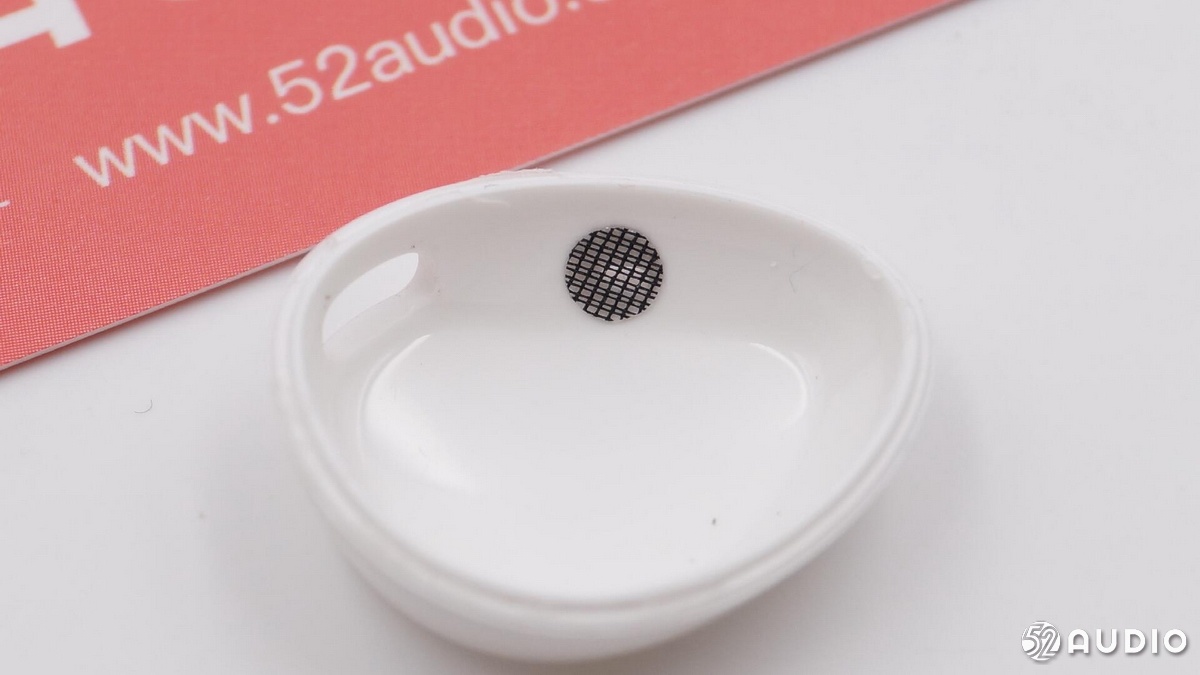

Mic孔内壁有防尘网。

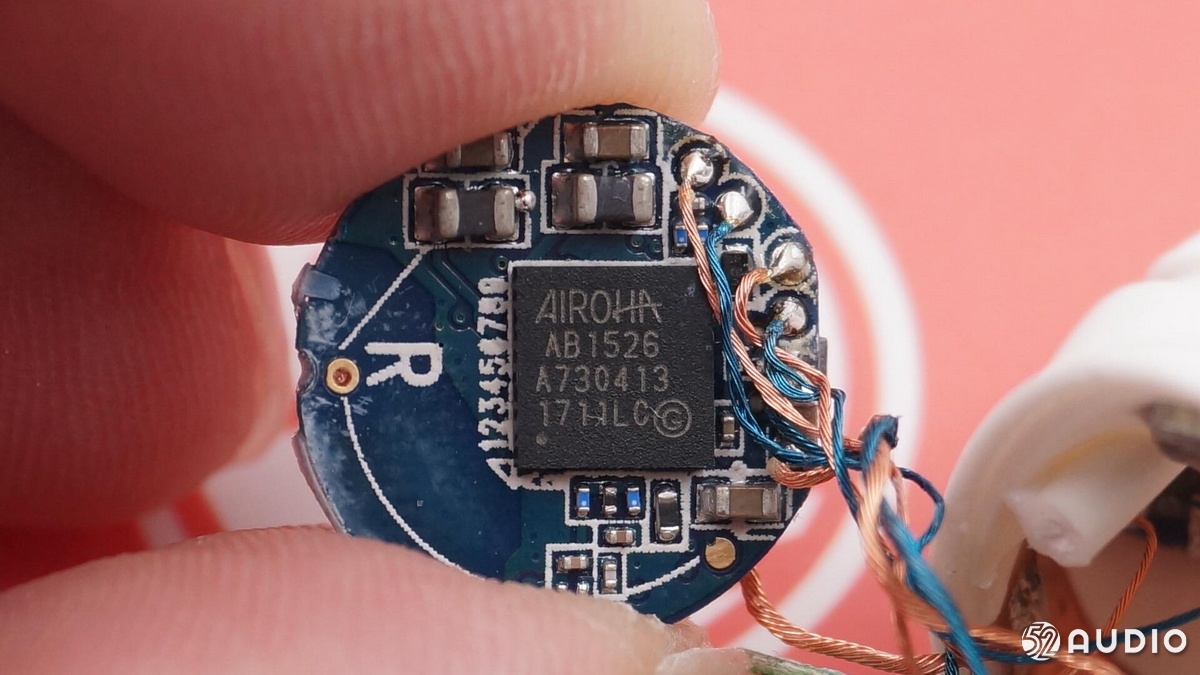

据我爱音频网拆解，这款先锋SEC-E221BT采用络达 AB1526 单芯片解决方案，内部集成了SPI内存，支持蓝牙4.2双模认证。

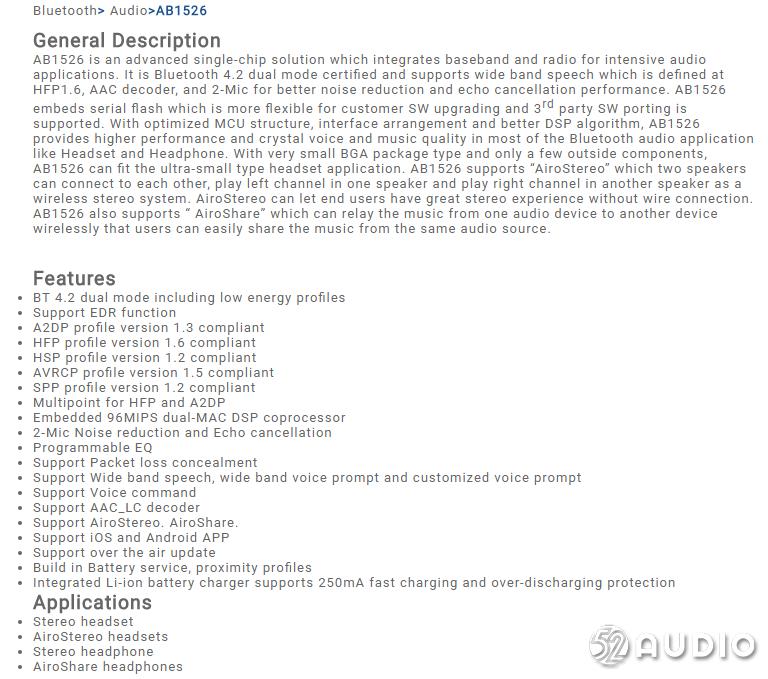

络达 AB1526详细资料。

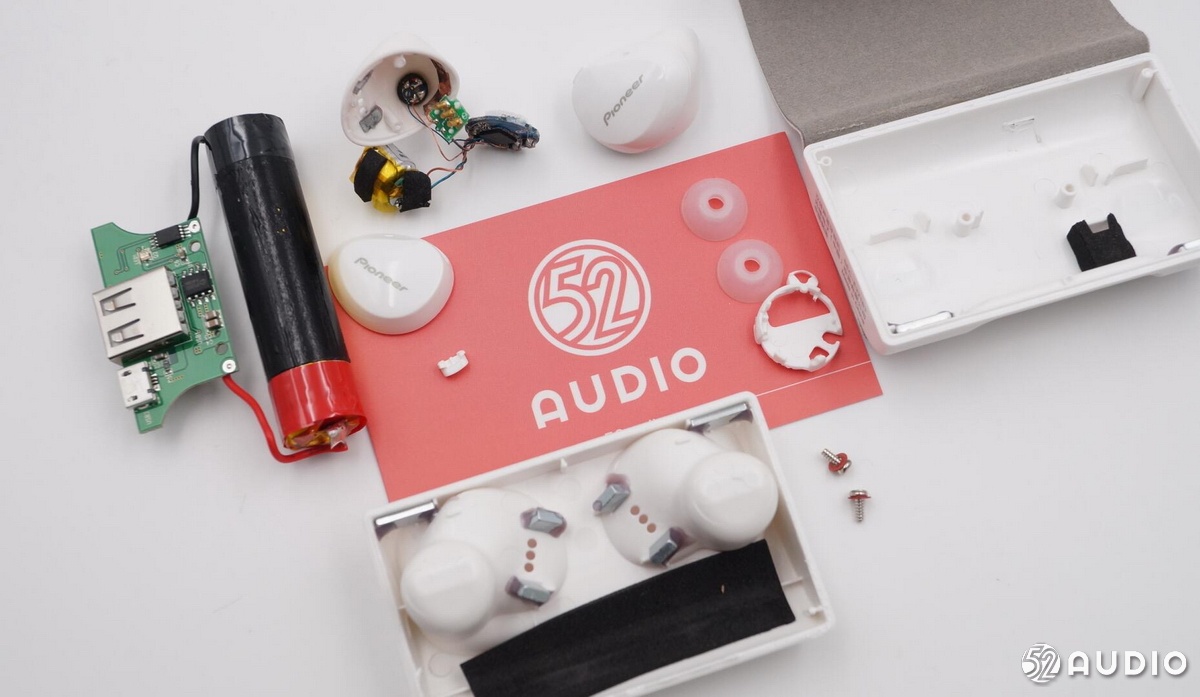

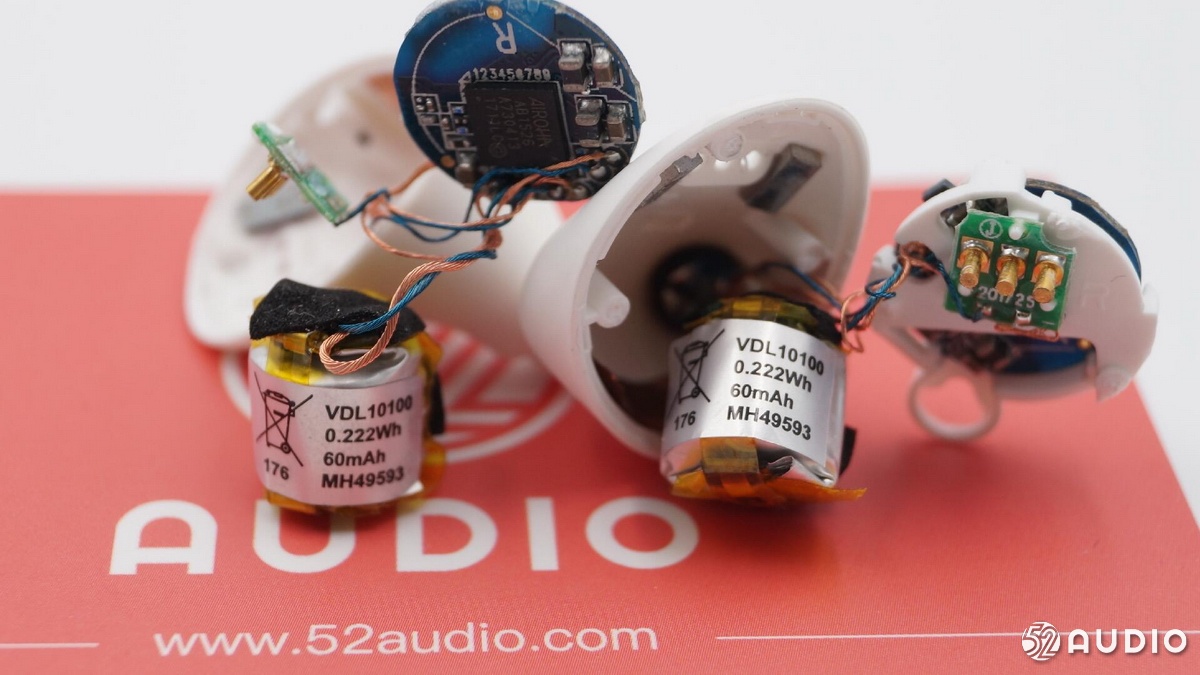

拆解全家福。
主、副耳机采用相同容量的电池。

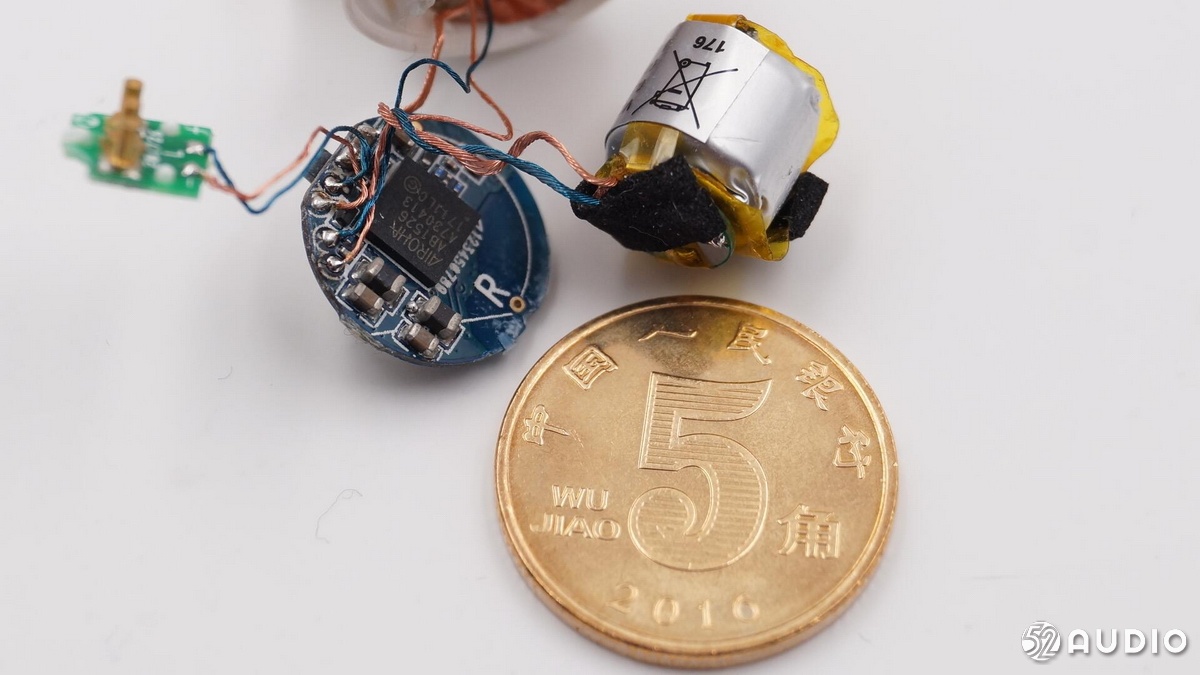

耳机的主板、电池都比五角钱硬币还小。
三、我爱音频网拆解总结

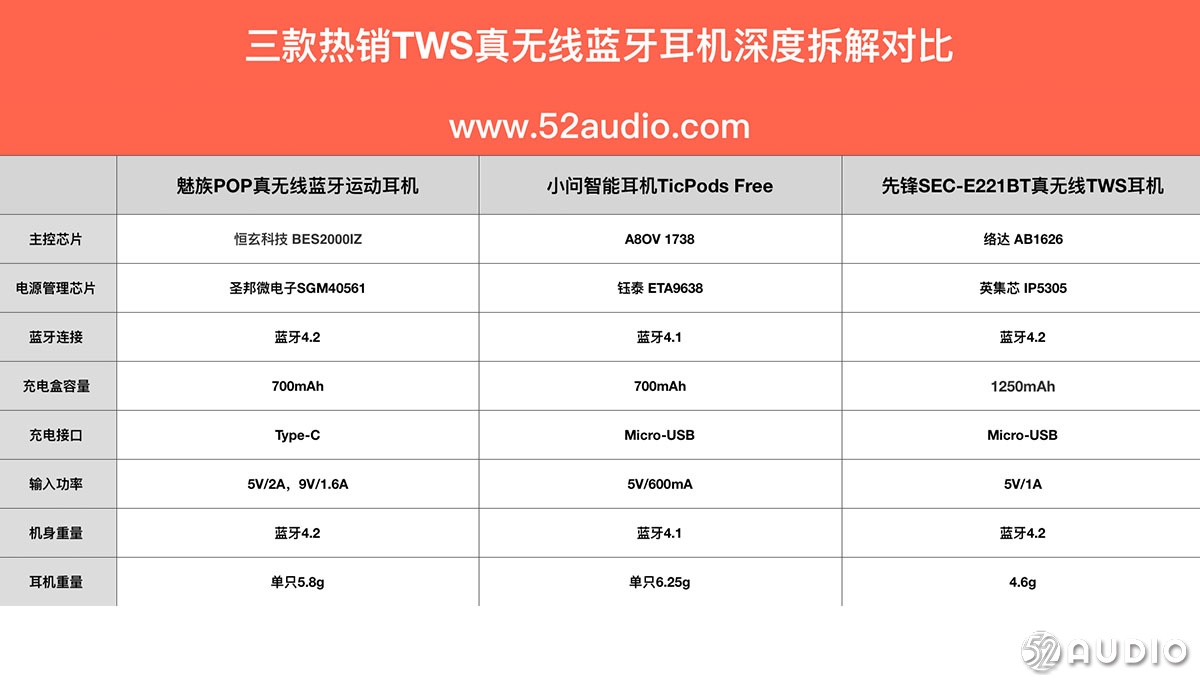

根据我爱音频网的拆解，可以得到下面这张表格汇总：
1、主控芯片：三款耳机采用了三家不同的供应商，其中魅族采用的是来自恒玄的BES2000IZ，小问智能耳机TicPods Free采用的是A8OV 1738，而先锋采用的是络达的AB1626.
2、充电：三款耳机当中，只有魅族Pop支持无线充电，并且底部配备的Type-C接口，其他两款耳机均不支持无线充电，而且配备的是Micro-USB接口。
3、内置电池：电量方面，魅族Pop和小问TicPods Free内置700mAh电池，在续航方面不会有太大区别，而先锋耳机SEC-E221BT的电池仓内置1250mAh，并且还可以充当移动电源使用。
4、重量：三款耳机均为入耳式设计，单只耳机的佩戴重量方面，最轻的是先锋SEC-E221BT，只有4.6g，魅族Pop单只5.8g的重量位居其次，小问TicPods Free由于加入了更多的触摸手势操作，所以单只的整体重量达到了6.25g。
