x9快充头拆解 (x9plus充电器拆解)

众多厂商中,充电技术上除了苹果以外,快充技术在当下已经成为中高端手机的标配技术。OPPO的VOOC闪充是较早采用低电压大电流的快充方式,一加的Dash快充则是VOOC的一种变通方式(手机端采用Type-c接口)。

华为的SuperCharge和其之前的高压快充FCP不同,也采用了低电压大电流的方式。

由于标准的micorUSB接口的承载大电流存在困难,因此低电压大电流快充方式OPPO充电器和手机端采用其特殊的USB接口形式。这次拆解的是vivo x9 plus 充电器,规格为5V4.5A。

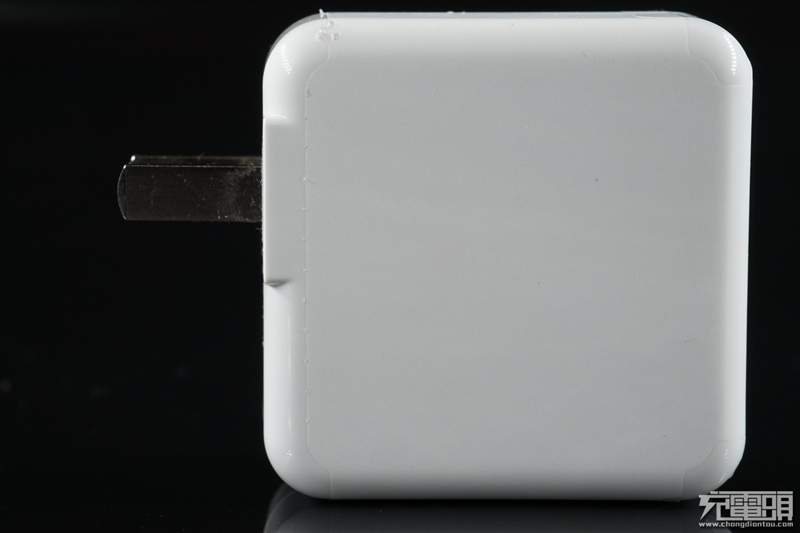

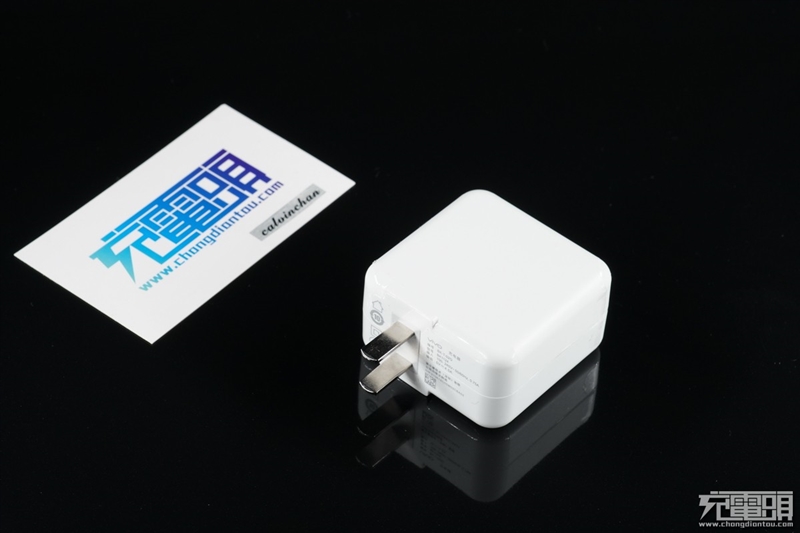

白色外壳,正方形外观,插脚不可折叠,虽然不那么方便,但是不折叠也牢固了很多。

x90120w充电器拆解,9x充电头拆解视频

有一张半透明磨砂贴纸保护,防止磨损。

x90120w充电器拆解,9x充电头拆解视频

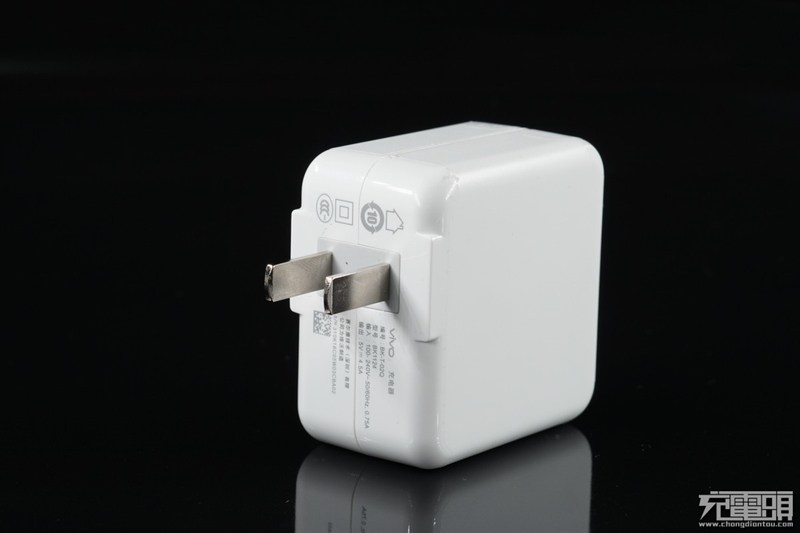

国标插脚。

x90120w充电器拆解,9x充电头拆解视频

底部印了各项参数,有3c认证标,VIVO的品牌,电源参数是5V 4.5A看起来应该是低压大电流的模式,电源有赛尔康生产。

x90120w充电器拆解,9x充电头拆解视频

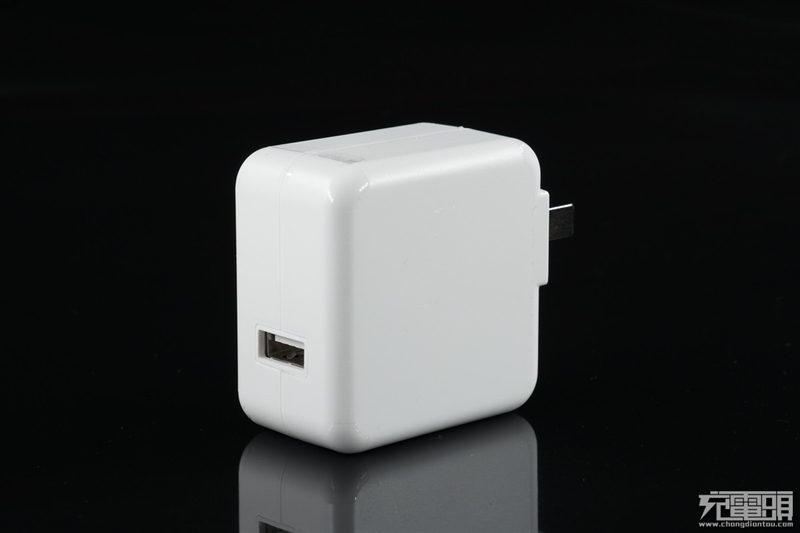

另外一面一个USB-A输出口,没有用type-c接口。

x90120w充电器拆解,9x充电头拆解视频

USB插口特写,一共5个触点,两端的铜片是加宽了的,铜片很厚实,比较4.5A的电流不算小,长时间稳定性很重要。

x90120w充电器拆解,9x充电头拆解视频

插脚磁铁不能吸。

x90120w充电器拆解,9x充电头拆解视频

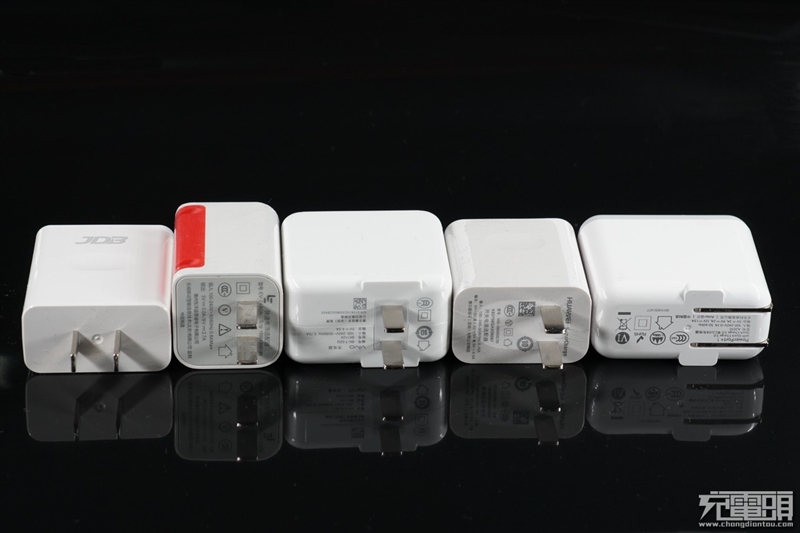

几款热门电源的体积对比。

x90120w充电器拆解,9x充电头拆解视频

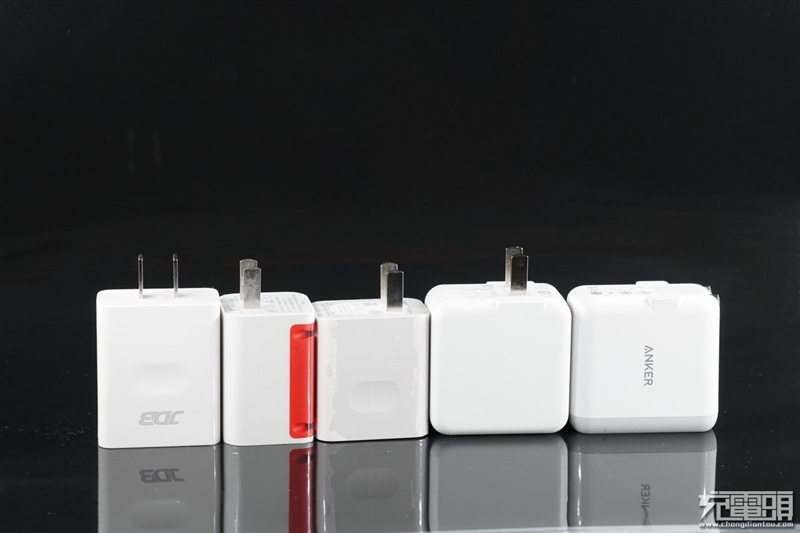

左起,jdb七合一,乐视pd头,VIVO X9plus手机电源,华为mate9电源,anker 单口QC3.0。

x90120w充电器拆解,9x充电头拆解视频

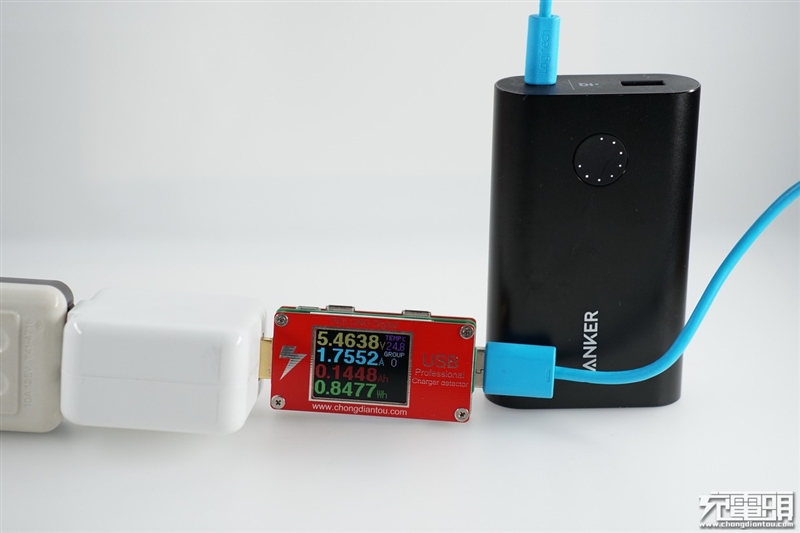

对移动电源充电, Anker QC2,.O 1.75A。

x90120w充电器拆解,9x充电头拆解视频

小米2 20000mAh 1.91A。

x90120w充电器拆解,9x充电头拆解视频

小米高配版 2.01A。

x90120w充电器拆解,9x充电头拆解视频

HUAWEI 荣耀快充版 1.92A。

x90120w充电器拆解,9x充电头拆解视频

倍斯特20000mAh 1.92A。

x90120w充电器拆解,9x充电头拆解视频

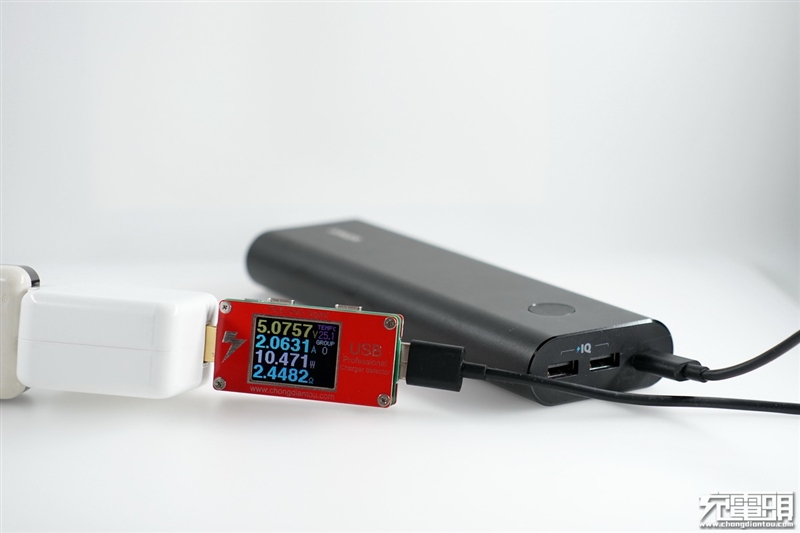

Anker 20050mAh 移动电源是只能5V3A输入的,2.06A。

x90120w充电器拆解,9x充电头拆解视频

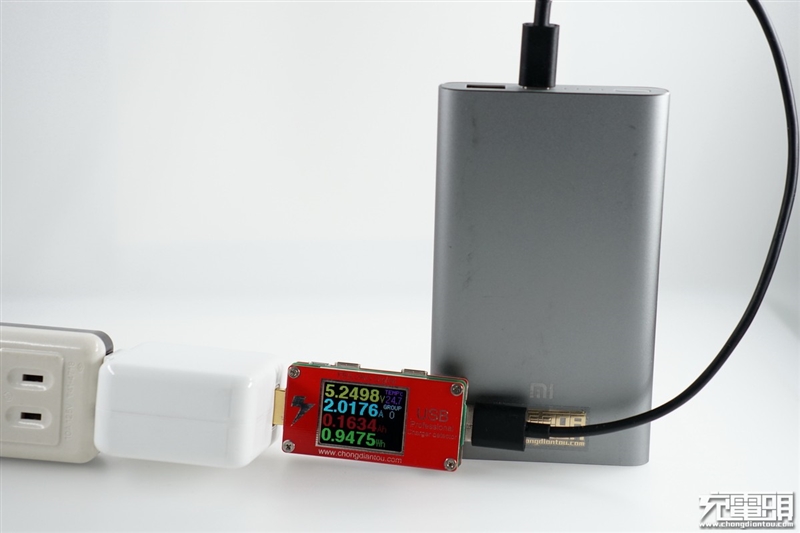

tronsmart 2.15A ,通过以上测试,发现都是5V状态充电,说明这个电源没有QC模式,而且电流限制在2A左右,Anker, tronsmart两款是吃3A电流的也是2A。

x90120w充电器拆解,9x充电头拆解视频

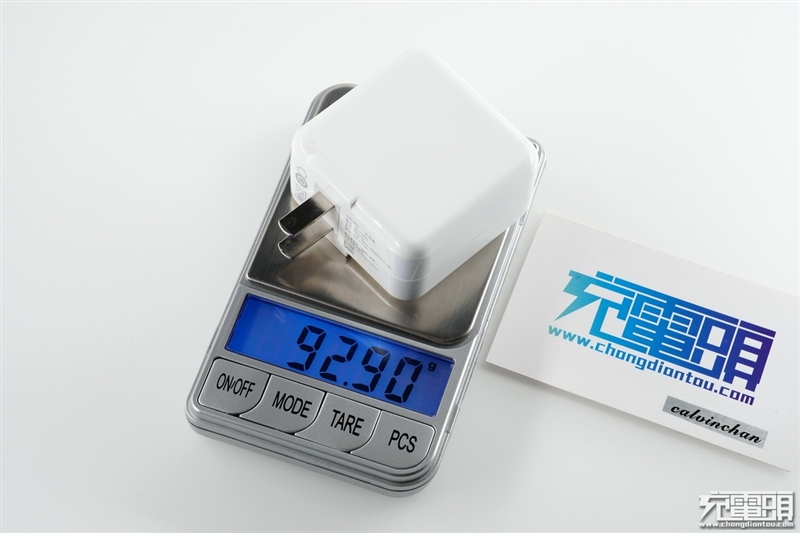

VIVO BK-T-02Q净重92g。

x90120w充电器拆解,9x充电头拆解视频

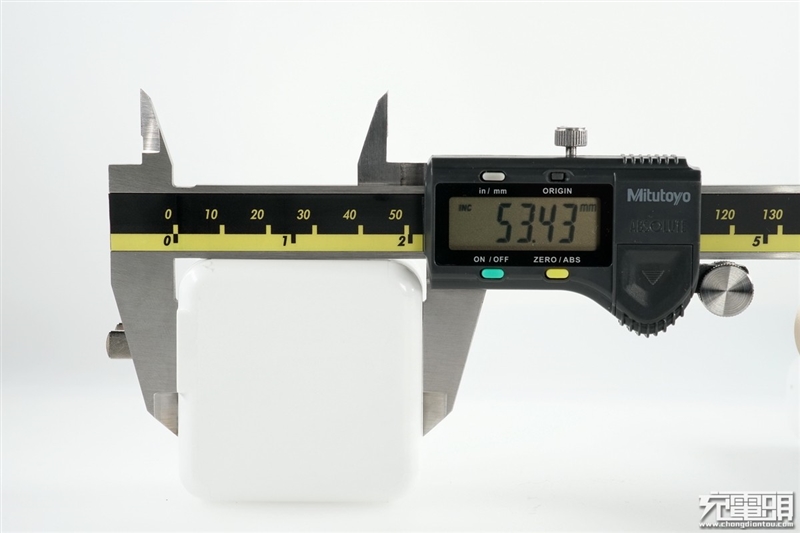

宽度53mm左右。

x90120w充电器拆解,9x充电头拆解视频

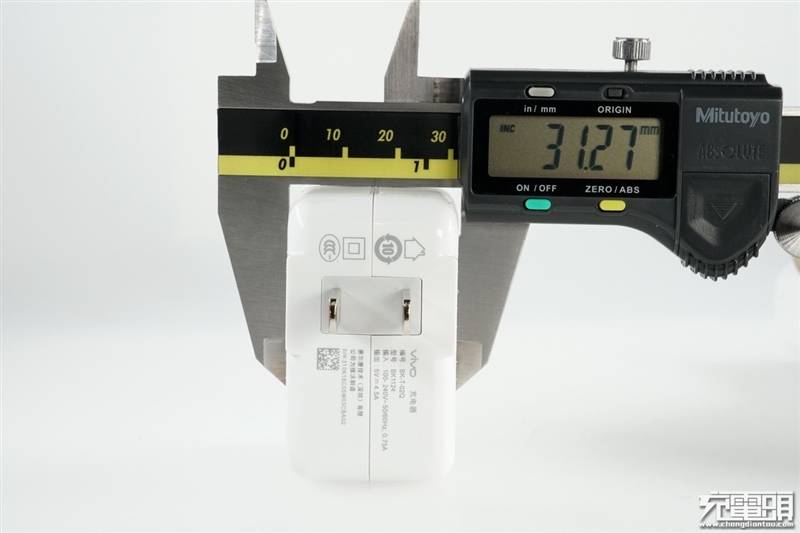

厚度31mm。

x90120w充电器拆解,9x充电头拆解视频

拆机部分: 超声波焊接的,直接敲开,两个盖子合起来的。

x90120w充电器拆解,9x充电头拆解视频

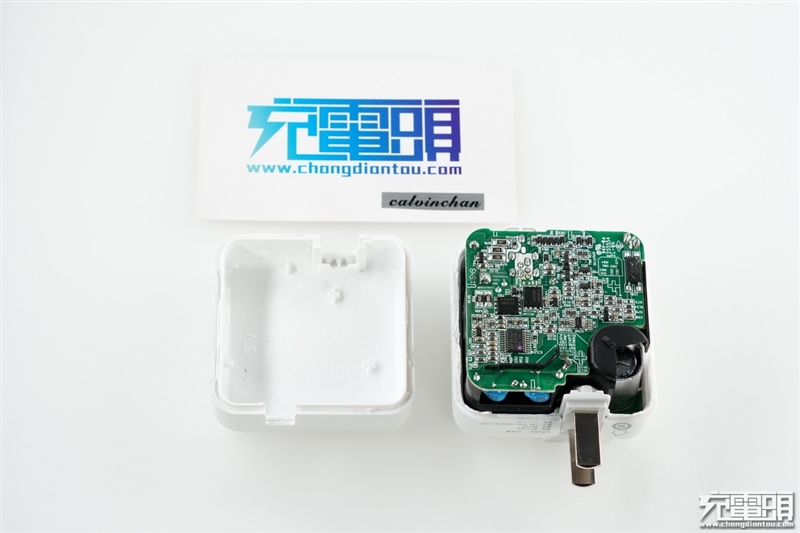

打开一个外壳。

x90120w充电器拆解,9x充电头拆解视频

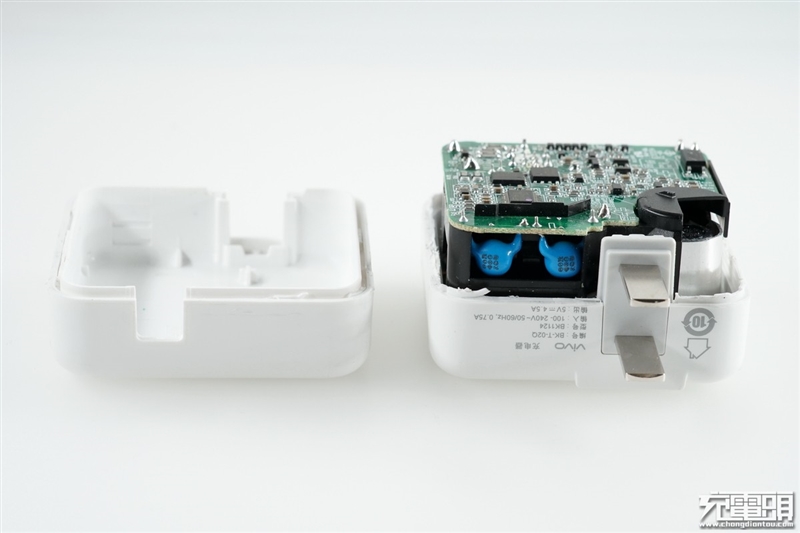

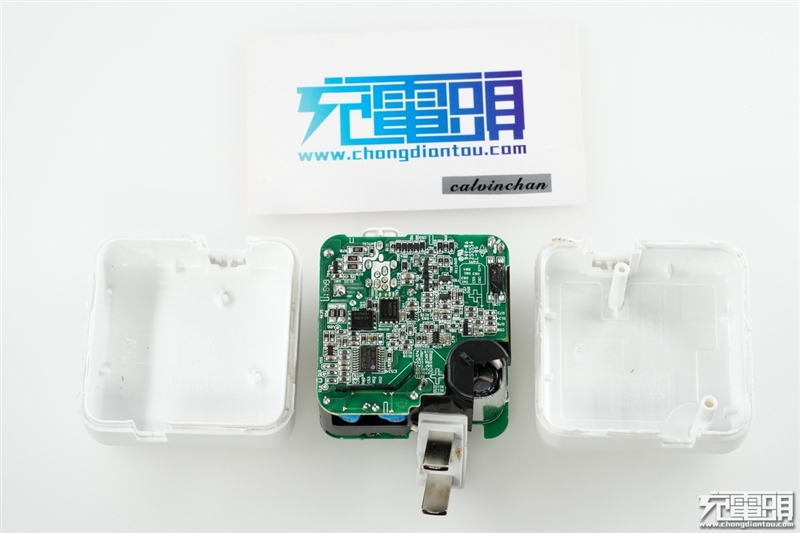

电源取出来,两片塑胶盒子,电源插脚是直接焊接在PCB的。

x90120w充电器拆解,9x充电头拆解视频

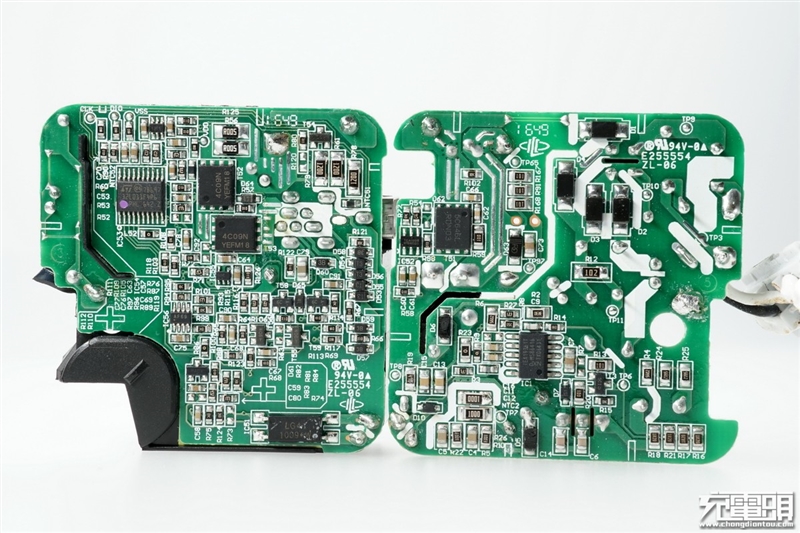

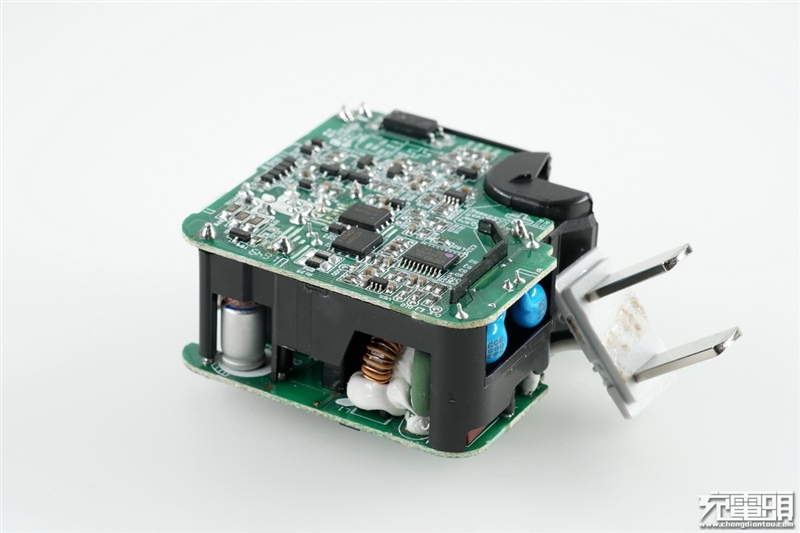

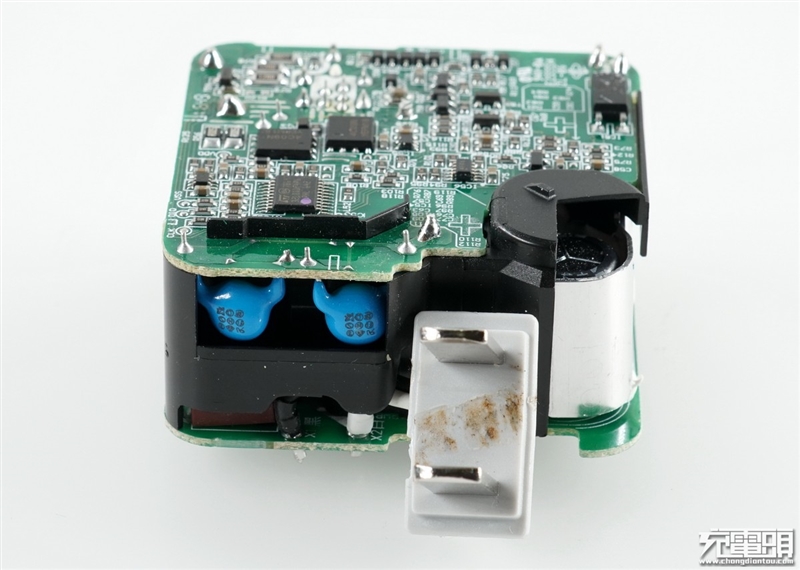

跟之前拆的DASH类似,也是两块板子组成。

x90120w充电器拆解,9x充电头拆解视频

这里可以看到是NXP的电源方案,TEA19361T初级方案+TEA1998次级同步整流。

x90120w充电器拆解,9x充电头拆解视频

TEA19361T初级PWM控制器。采用SO10封装。

x90120w充电器拆解,9x充电头拆解视频

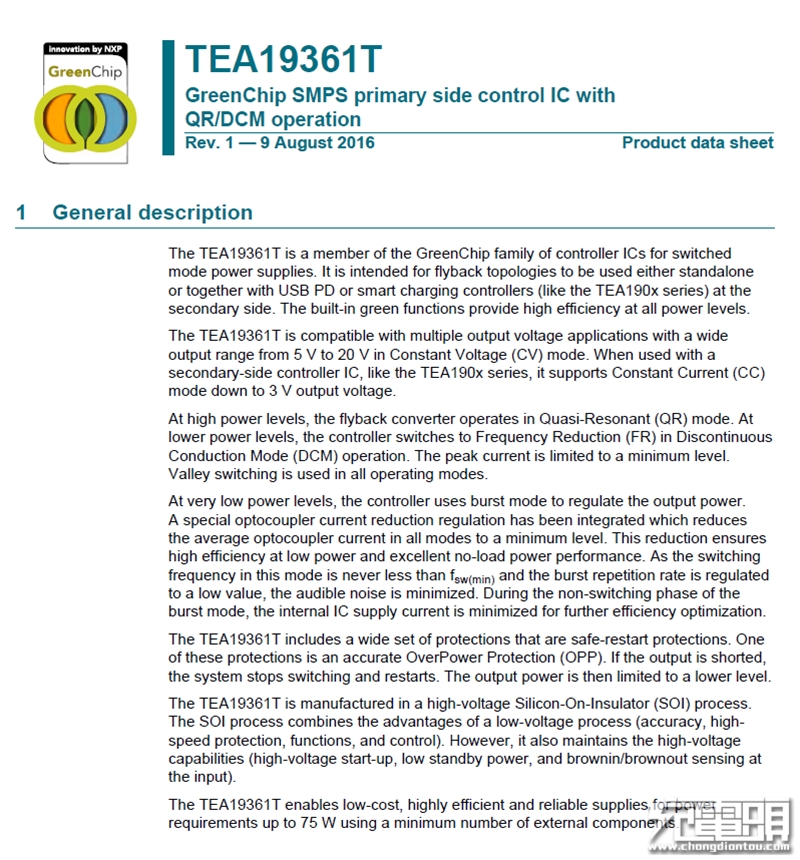

TEA19361T初级PWM控制器pdf。

x90120w充电器拆解,9x充电头拆解视频

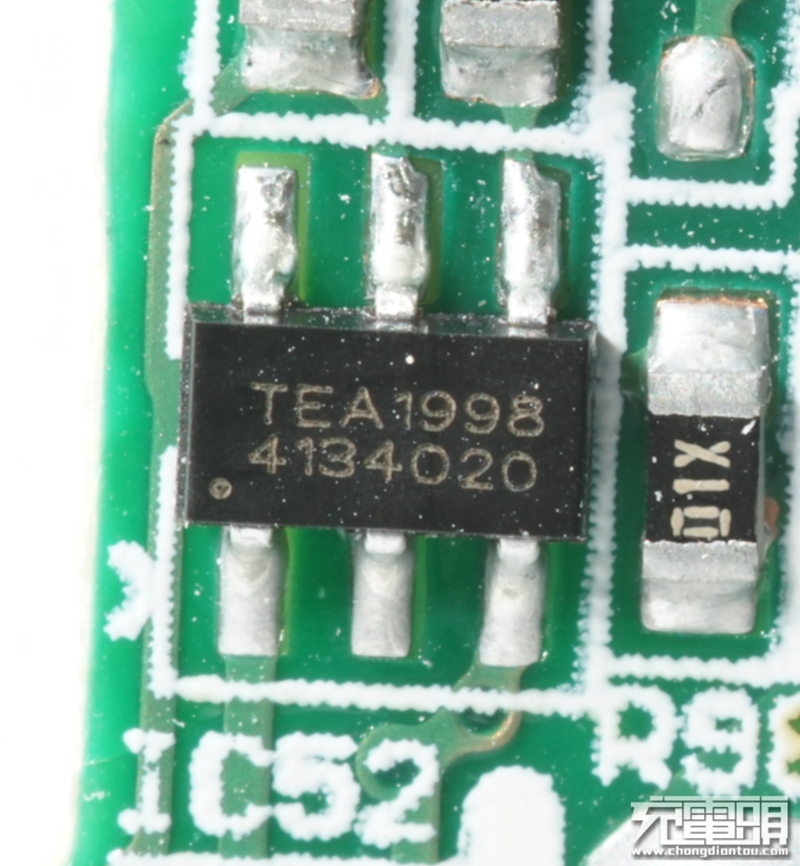

TEA1998同步整流控制器,SOT23-6封装。

x90120w充电器拆解,9x充电头拆解视频

x90120w充电器拆解,9x充电头拆解视频

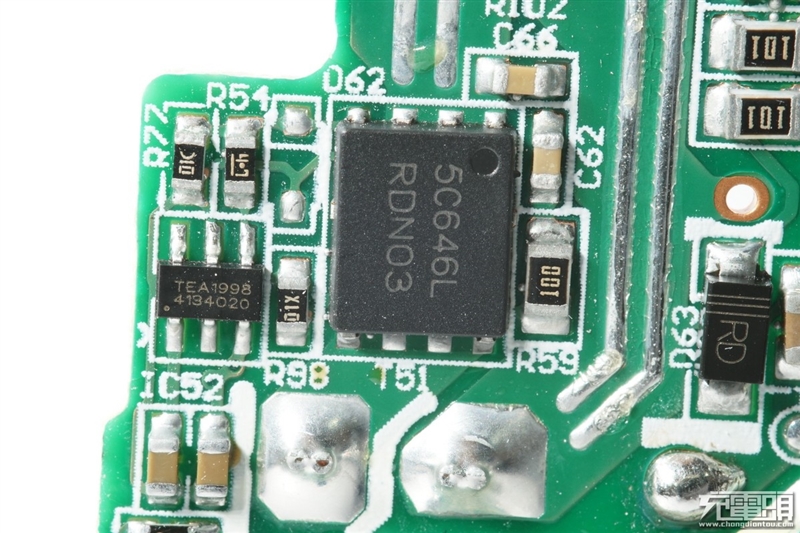

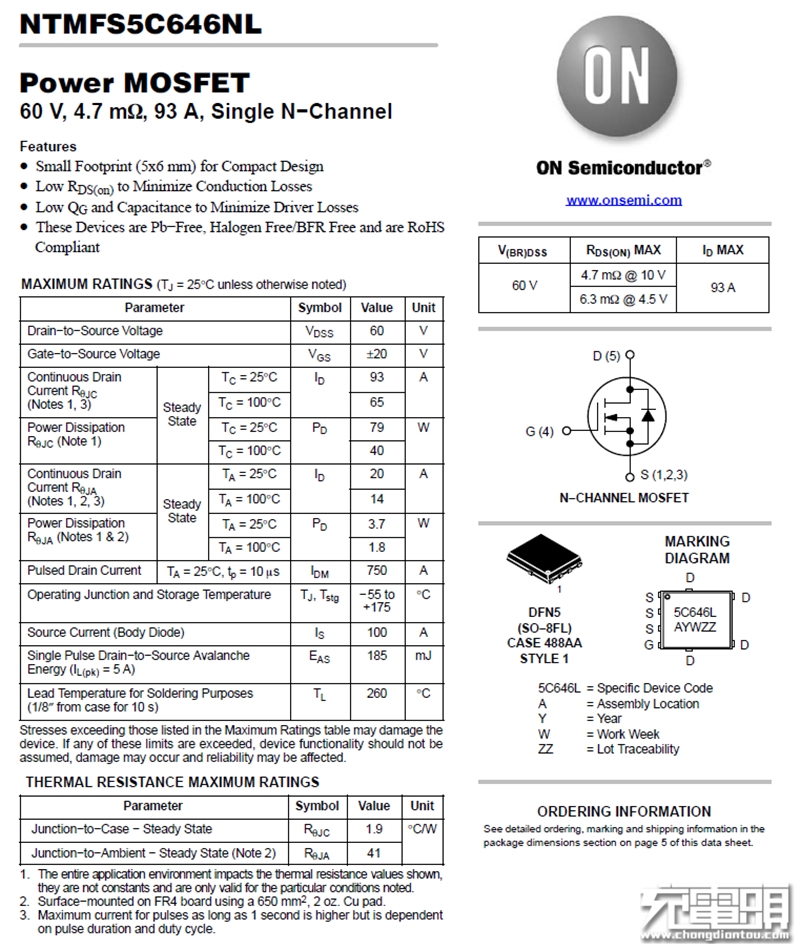

同步整流管是安森美的NTMFS5C646NL,低导阻,低Qg,减少电阻损耗和驱动损耗。

x90120w充电器拆解,9x充电头拆解视频

x90120w充电器拆解,9x充电头拆解视频

x90120w充电器拆解,9x充电头拆解视频

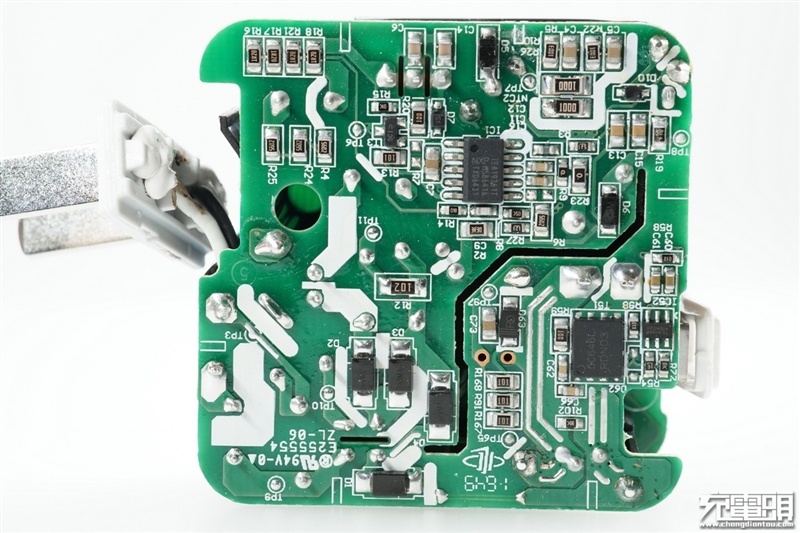

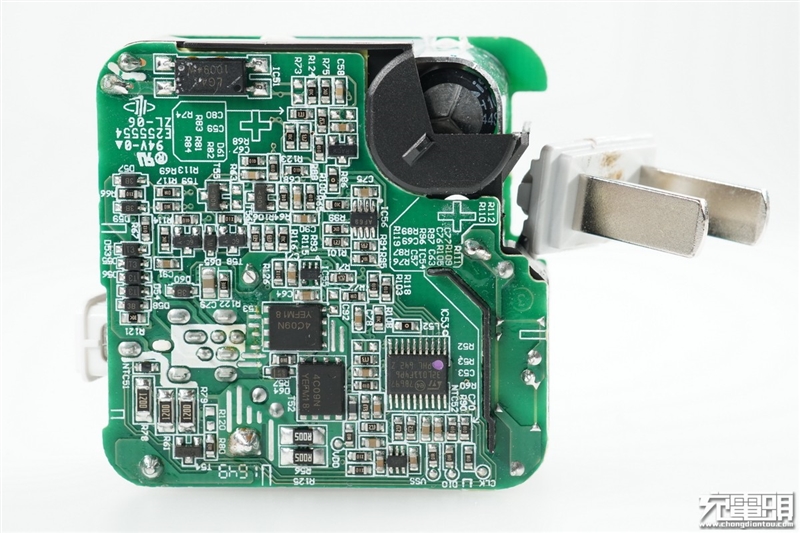

接口识别一侧,由单片机控制,两个对置的NMOS提供防倒流。两颗5毫欧的1206取样电阻并联,提供输出电流采样送至单片机进行充电状态的判断。

接口处很多二极管起到静电防护作用。初次级使用光耦反馈。

安森美NTMFS4C09N,控制关闭输出的两只管子。

x90120w充电器拆解,9x充电头拆解视频

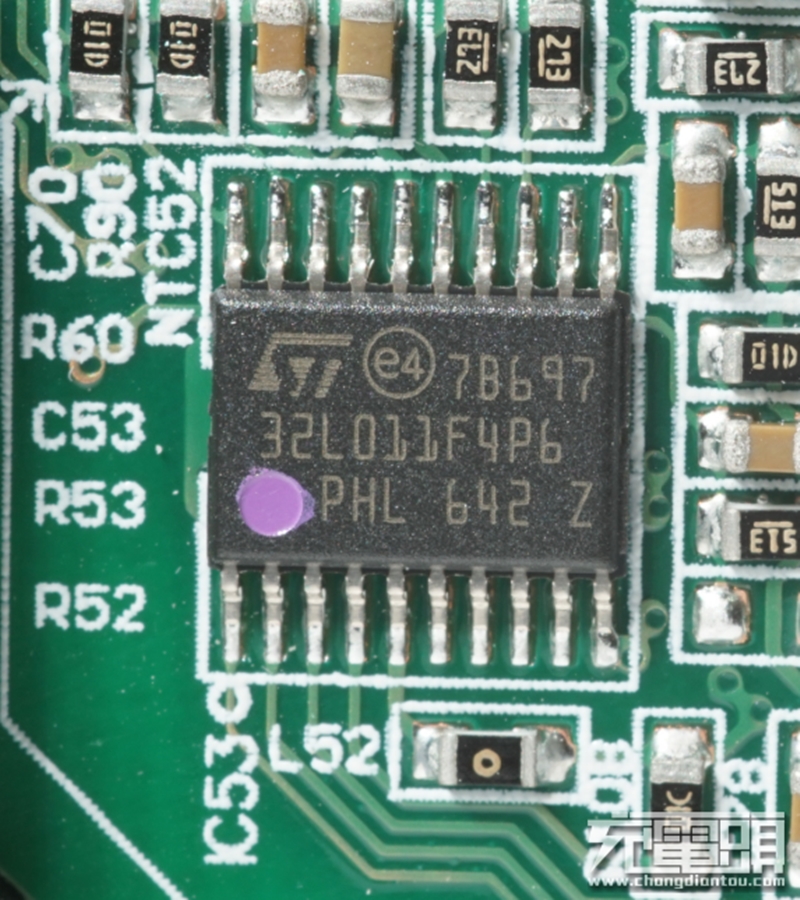

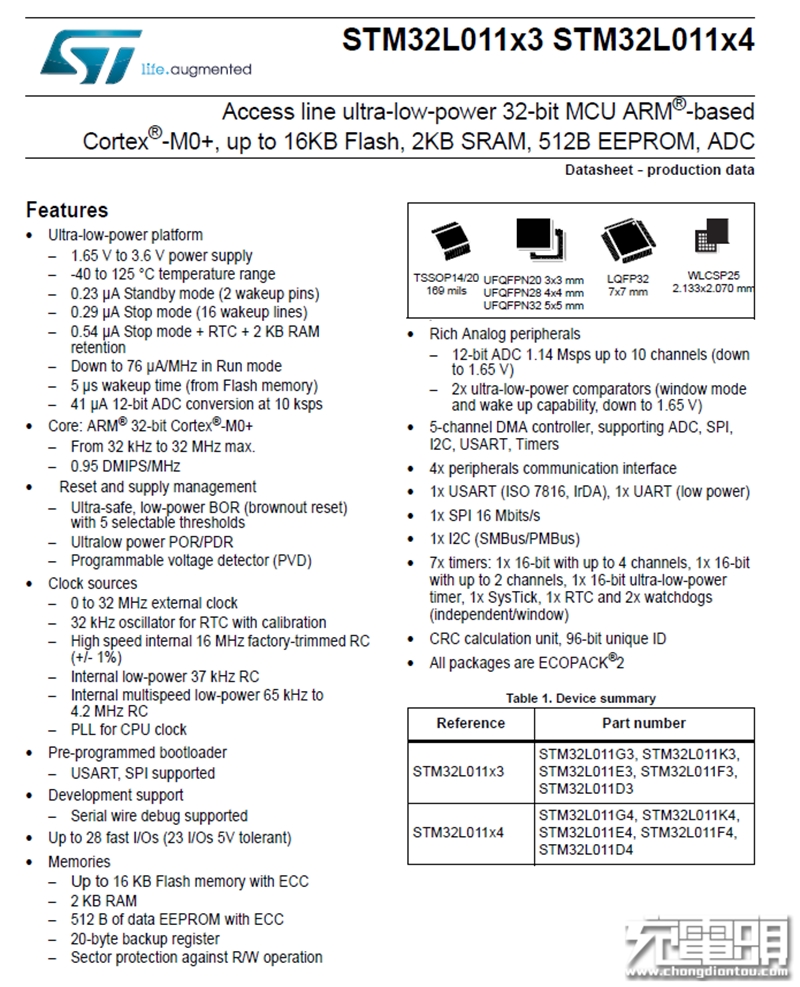

32L011F4 超低功耗的单片机。M0内核、16k闪存、2k内存、512字节的E2P。这里采用TSSOP20封装。

x90120w充电器拆解,9x充电头拆解视频

x90120w充电器拆解,9x充电头拆解视频

两颗串联的Y电容

x90120w充电器拆解,9x充电头拆解视频

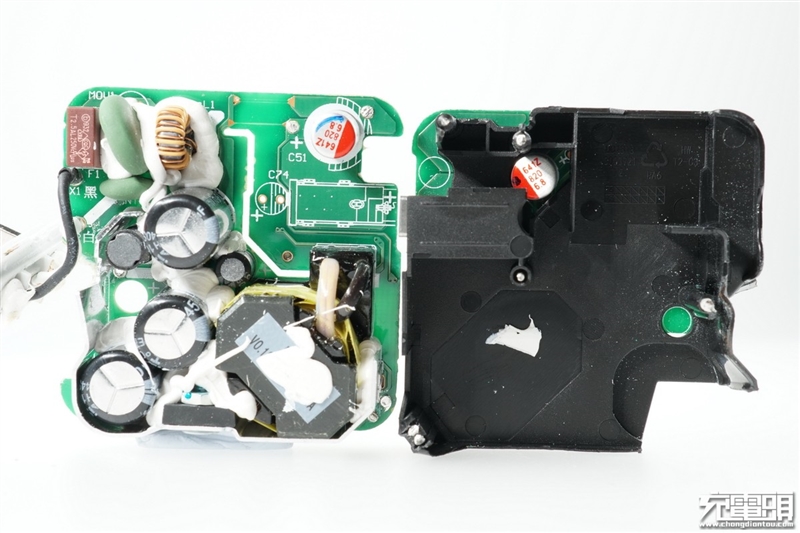

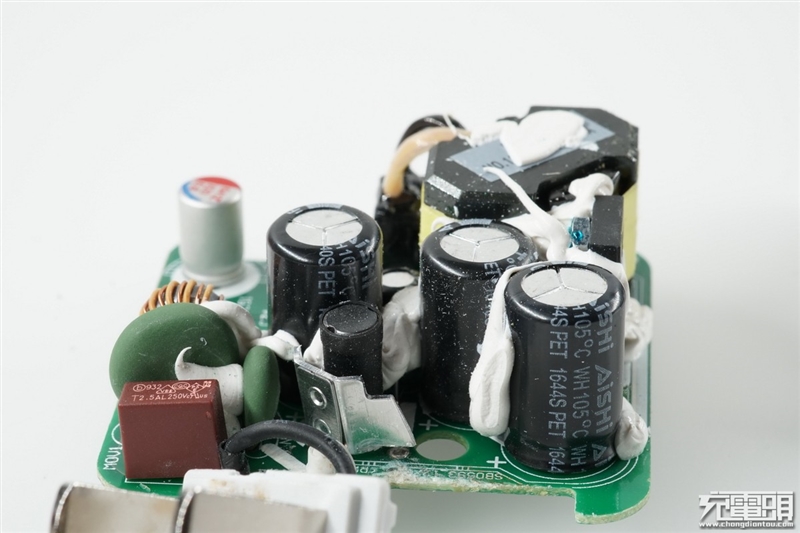

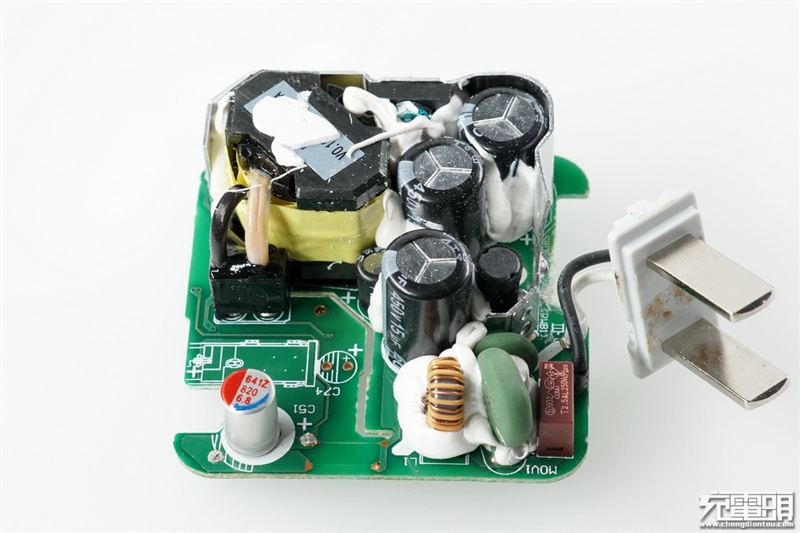

交流输入采用保险丝加MOV加NTC的豪华阵容,输入有共模电感抑制干扰纹波。 输入3颗15uf电解电容并联。大元件都打了胶水固定,避免不慎摔落时造成损坏。

x90120w充电器拆解,9x充电头拆解视频

x90120w充电器拆解,9x充电头拆解视频

拆开后发现一整个隔离板将高低压隔离开,绝缘做的很到位。

x90120w充电器拆解,9x充电头拆解视频

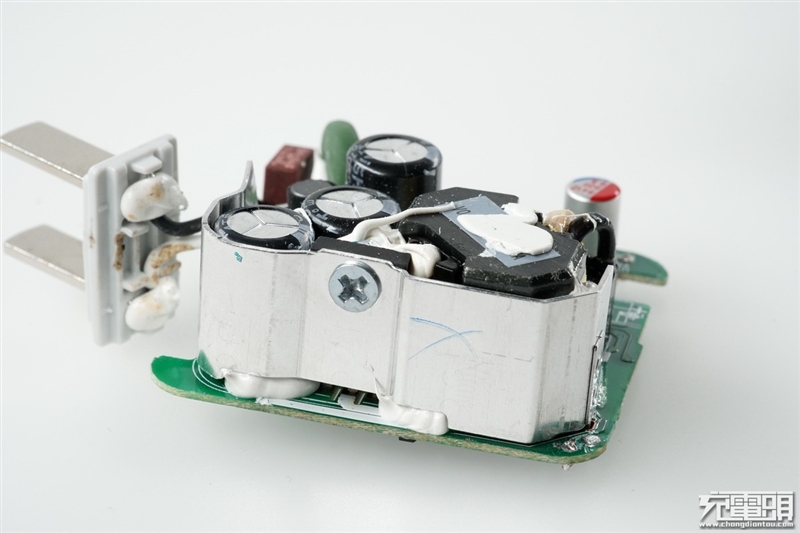

由于电源的输出功率比较大,功率管上加了很大一块散热片。

x90120w充电器拆解,9x充电头拆解视频

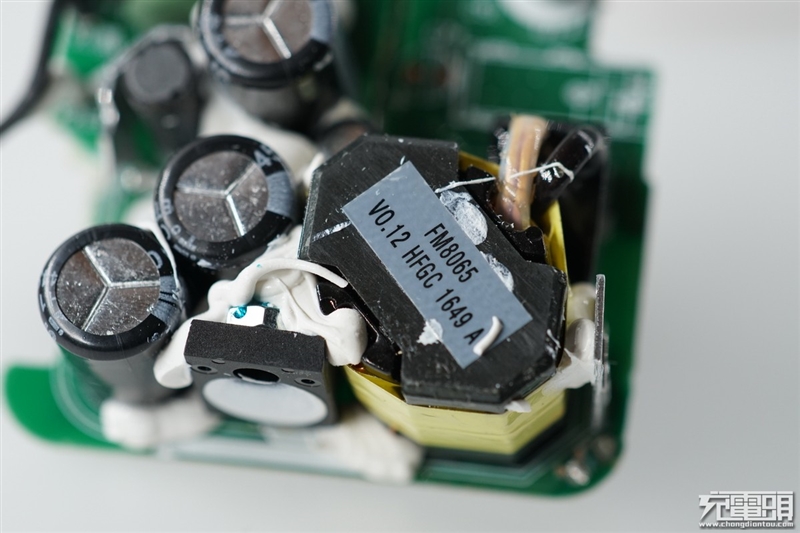

变压器型号。

x90120w充电器拆解,9x充电头拆解视频

3个 AISHI艾华大电容 。

x90120w充电器拆解,9x充电头拆解视频

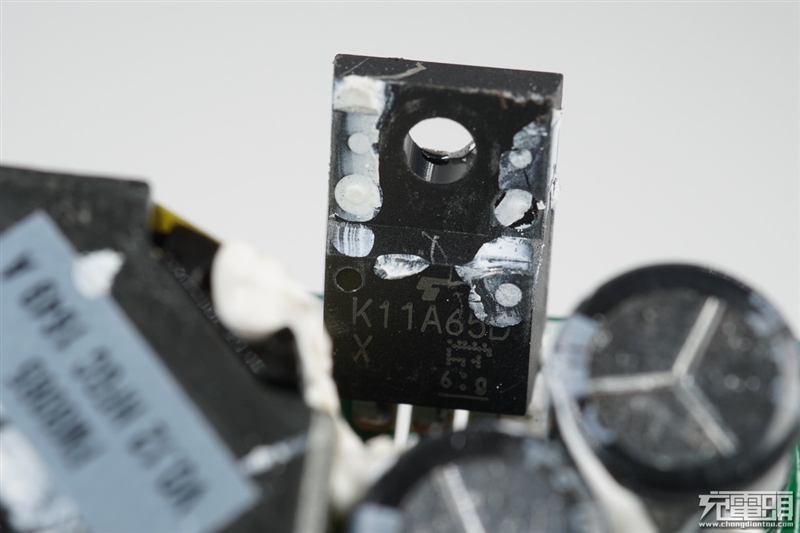

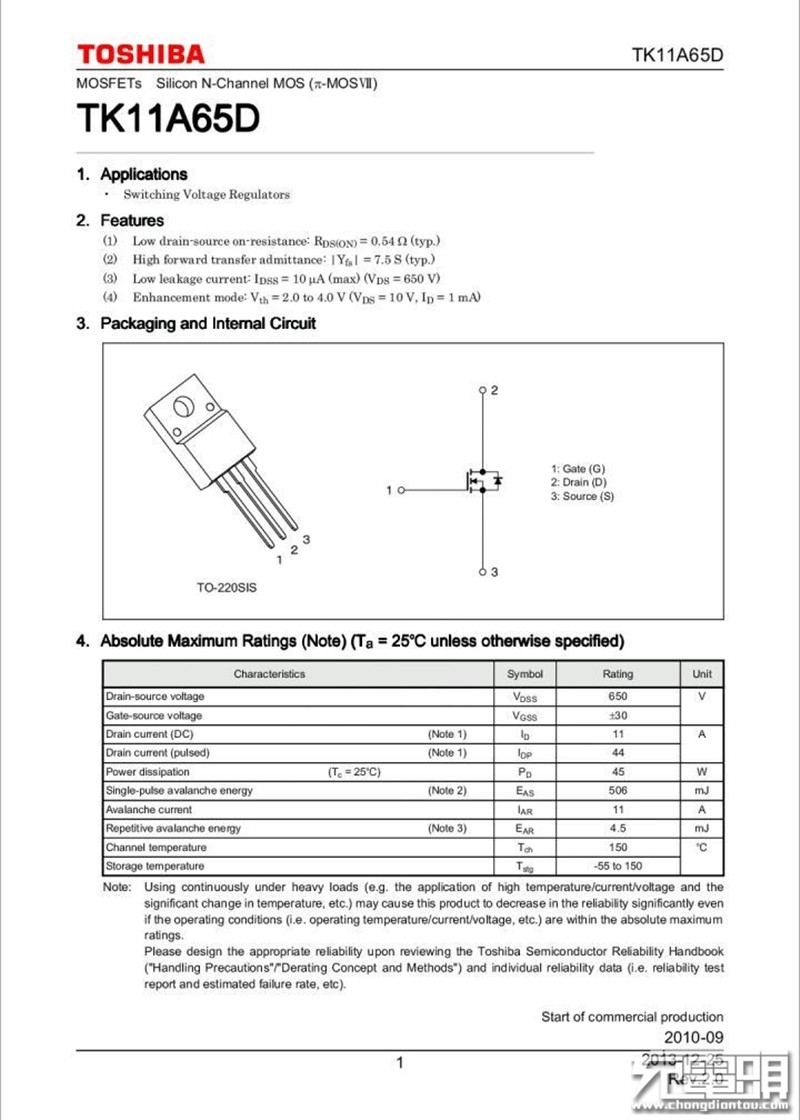

开关管是东芝的tk11a65d 11a电流 650v耐压。

x90120w充电器拆解,9x充电头拆解视频

x90120w充电器拆解,9x充电头拆解视频

做工用料俱佳,可惜只能用在自家的大电流充电,对于一般的设备只能5V 2.1A左右。尽管输出规格为5V/4.5A,但是VIVO的x9 plus充电数据线也采用了特殊的接口形式,并不和其他厂商的快充兼容。虽然Type-C接口已经大行其道,但是目前看蓝绿厂似乎对其并不感冒。
