电源线的区分和插线。

遇到很多朋友分不清电源上面的插头到底应该插在哪里,尤其是CPU还有显卡的供电线,它们两个虽然看起来都是8P,但其实是不太一样的,今天给大家详细讲解一下。

这就是一个普通电源的所有线,有一个主板的24P,这个是肯定有的。这个是8P的,这个是CPU供电,这个是SATA加一个大4D的配件线,配件线就是接风扇、接供电或接硬盘或者接控制盒,都用这个线来接。这个也是8PIn线,这个是显卡供电线。

从零开始学习电工实物接线图,从零开始学电路接线

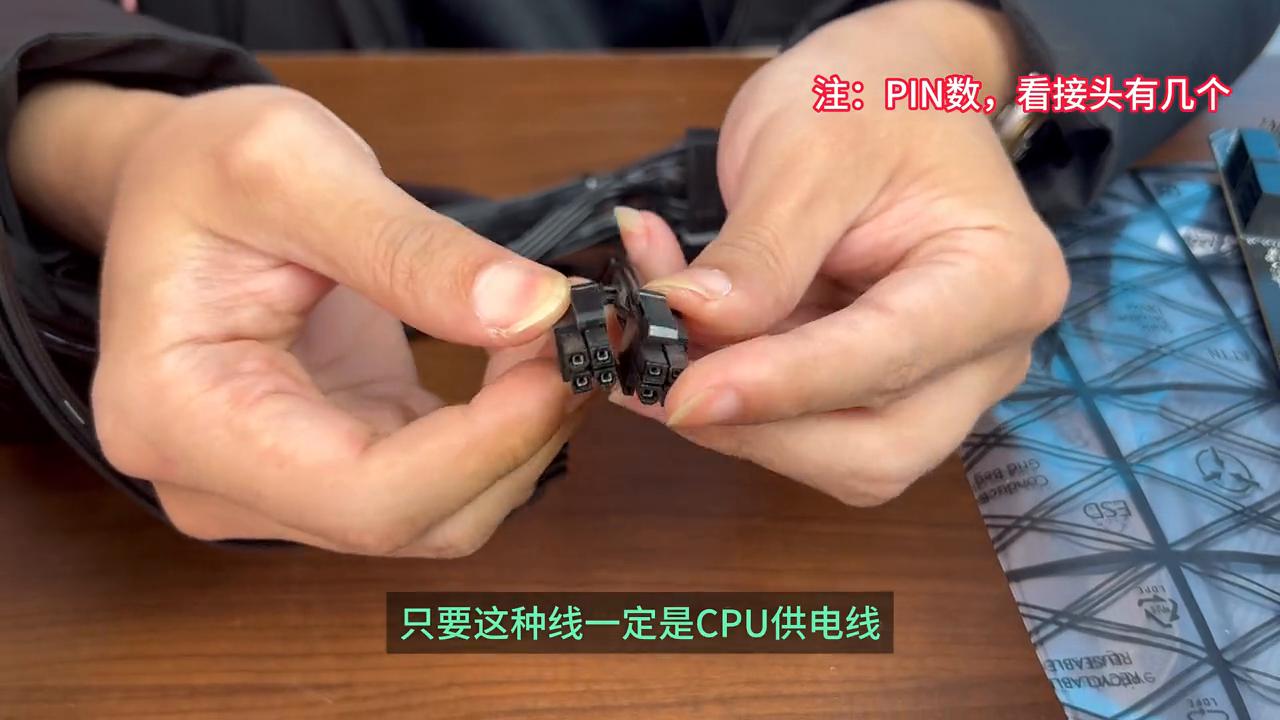

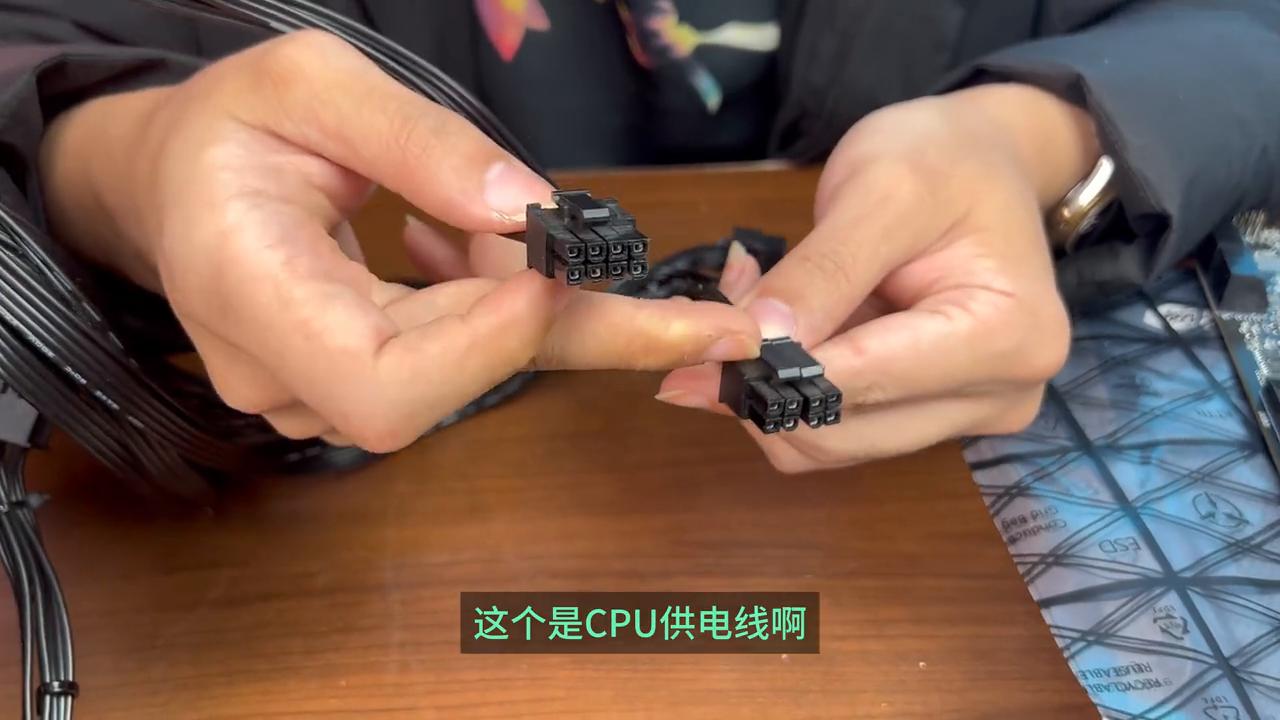

这两个线到底要怎么区分?给大家讲一下。这个是显卡线,这个是C6供电线,大家能不能看到有什么区别?其实CPU供电线是4+4的,它是可以拆分开来的,因为有的主板可能是4PIN供电或者是8PIN加6PIN,是可以自由组合的。一般的CPU供电线全部都是4+4的,大家看清楚,只要这种线一定是CPU供电线,可以从8PIN拆分成4+4的。

从零开始学习电工实物接线图,从零开始学电路接线

这个是显卡的供电线,虽然它也是8Pin线,但是显卡的供电线是叫6+2的供电线,6+2也是可以拆开的,大家可以看到,这样打开以后,一个6一个2。因为现在很多显卡都是8P或者是6P的供电,所以如果是6P就需要把这两个的拆开,这样的去插。

从零开始学习电工实物接线图,从零开始学电路接线

这个就是显卡供电线,大家可以看一下对比,长得是不一样的,一个是6+2,一个是4+4,CPU的是4+4,显卡供电是6+2的供电线,这样大家一定就不会记错了。

顺便给大家说一下电源的接口到底是在主板的什么位置?这个就是CPU供电,因为有的主板也可能是双八PIN的,给了两个CPU供电。这个就是每个主板上都有的,也是每个电源都有的,CPU的24PIN主板供电线,这个也是只有一根的,这个就不用多说了。这个肯定是显卡的供电。

从零开始学习电工实物接线图,从零开始学电路接线

·这个也是8Pin,从这个口上就能数出来是8PIN线。

·拿出电源里面的6+2组合到一起是8PIN的,直接插到上面就可以了。

如果还分不清楚CPU供电还有显卡供电,私信我,我再教你们一遍。
