Beats是世界领先的音频设备公司，由Dr. Dre和Jimmy lovine创立于2006年，于2014年7月被Apple苹果收购。自成立以来，Beats推出了一系列顶级头戴式、入耳式耳机以及扬声器，为新一代年轻人打开了领略优质声效之美的大门。
此前我爱音频网拆解过Betas旗下产品TWS真无线耳机Beats Powerbeats PRO，整体设计与制造水平都继承了苹果的高水准做工。而此次我爱音频网为大家带来了Beats旗下的另一款头戴式降噪蓝牙耳机产品BEATS SOLO PRO，它融合了Beats以往产品的理念，外观设计简约时尚。耳机可实现折叠，方便携带；搭载了Apple H1耳机芯片，40mm驱动单元、蓝牙5.0；支持主动降噪功能和通透模式，支持快速充电。下面就让我们一起来看下这款产品的内部构造吧~
一、BEATS SOLO PRO开箱

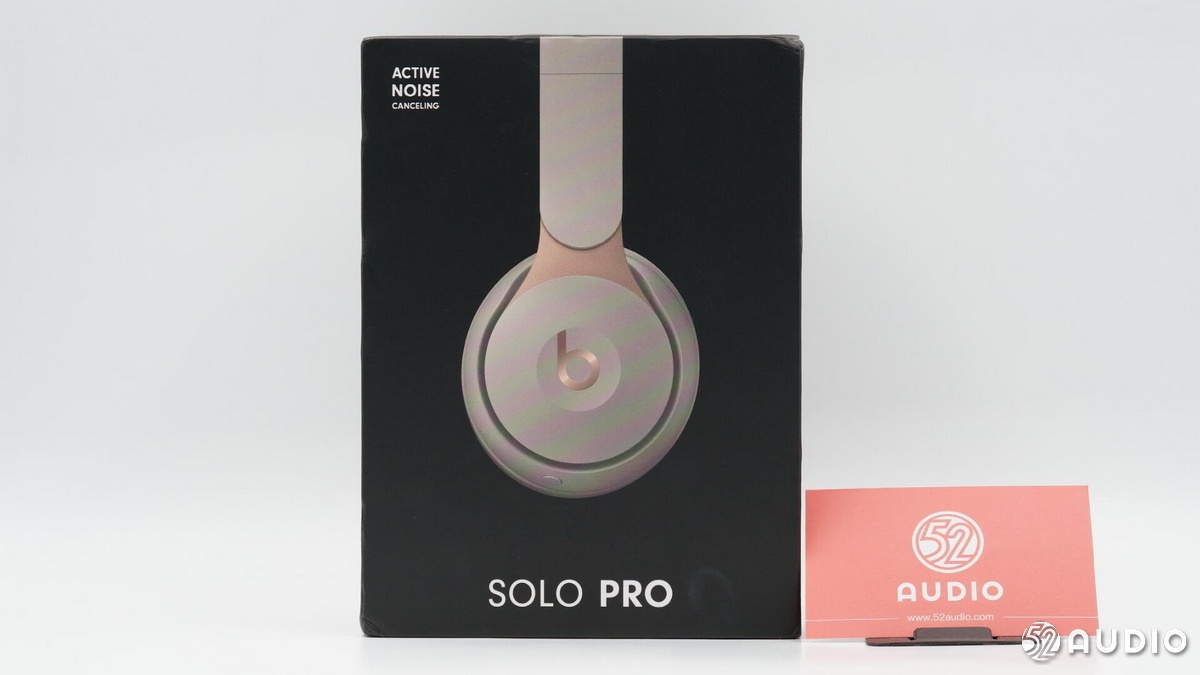

包装盒为黑色底调印有白色字体，正面有BEATS SOLO PRO产品外观渲染图，下方有产品名称：SOLO PRO。
背面有产品的整体外观渲染图，以及多种语言的部分产品特点，左下方有MFi标识。
左侧上方有红色的Beats品牌LOGO，以及自适应噪声消除、通透聆听模式、续航时间开启ANC-22h，关闭ANC-40h、充电10分钟=3h*放播**时间、颈挂式音乐和通话控制、内置语音麦克风6项产品特点。
包装盒内所有物品一览。

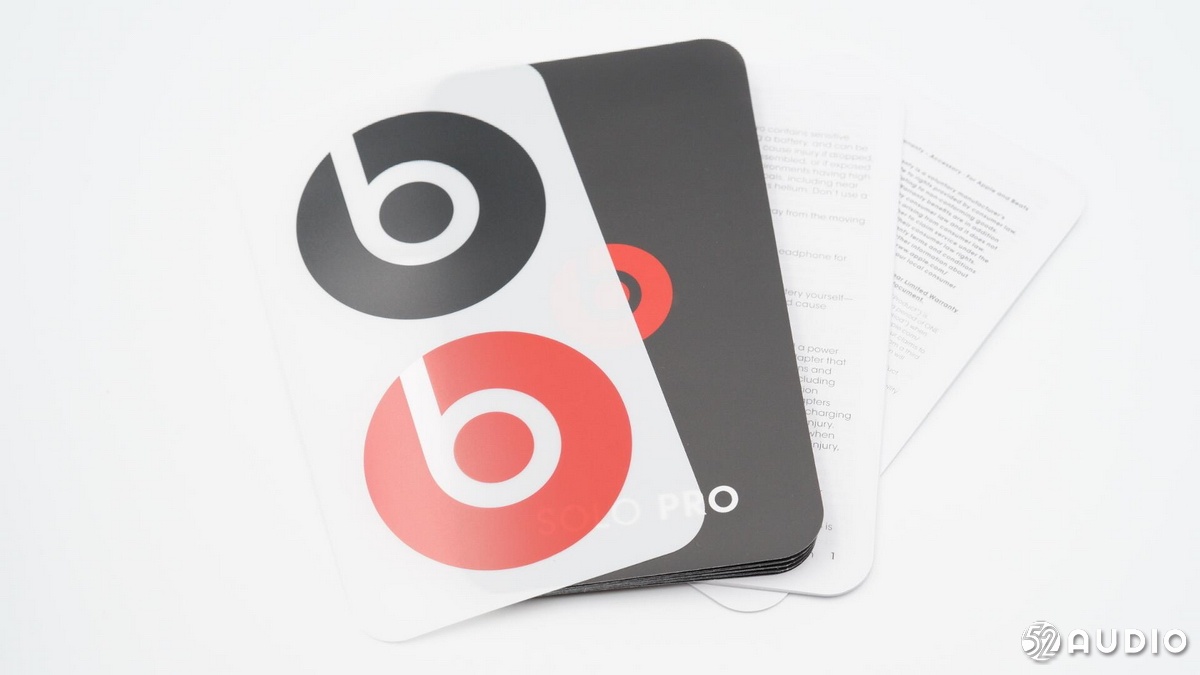

Beats贴纸和操作指南、保修卡特写。
收纳盒挂钩，上面印有Beats字样。
充电线为USB-A to Ligtning 接口。

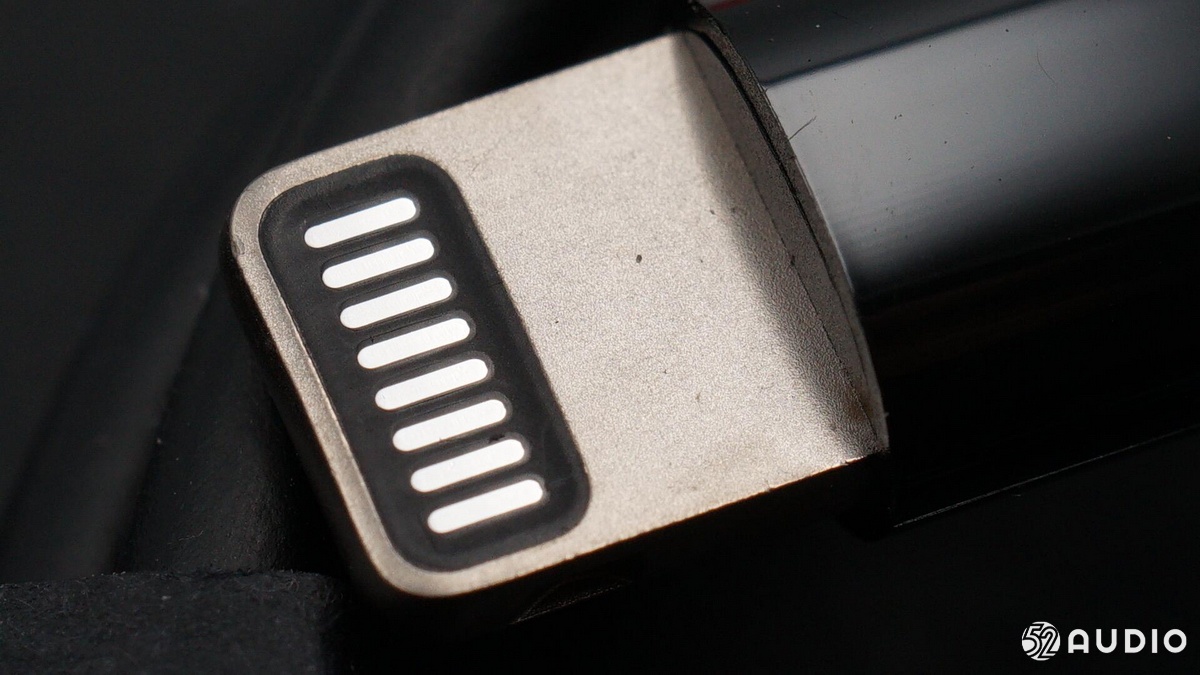

Ligtning 接口特写，黑色注塑。
BEATS SOLO PRO收纳盒特写，外层为毛绒的布料包裹。
收纳盒上Beats品牌LOGO特写。
收纳盒拉链特写。

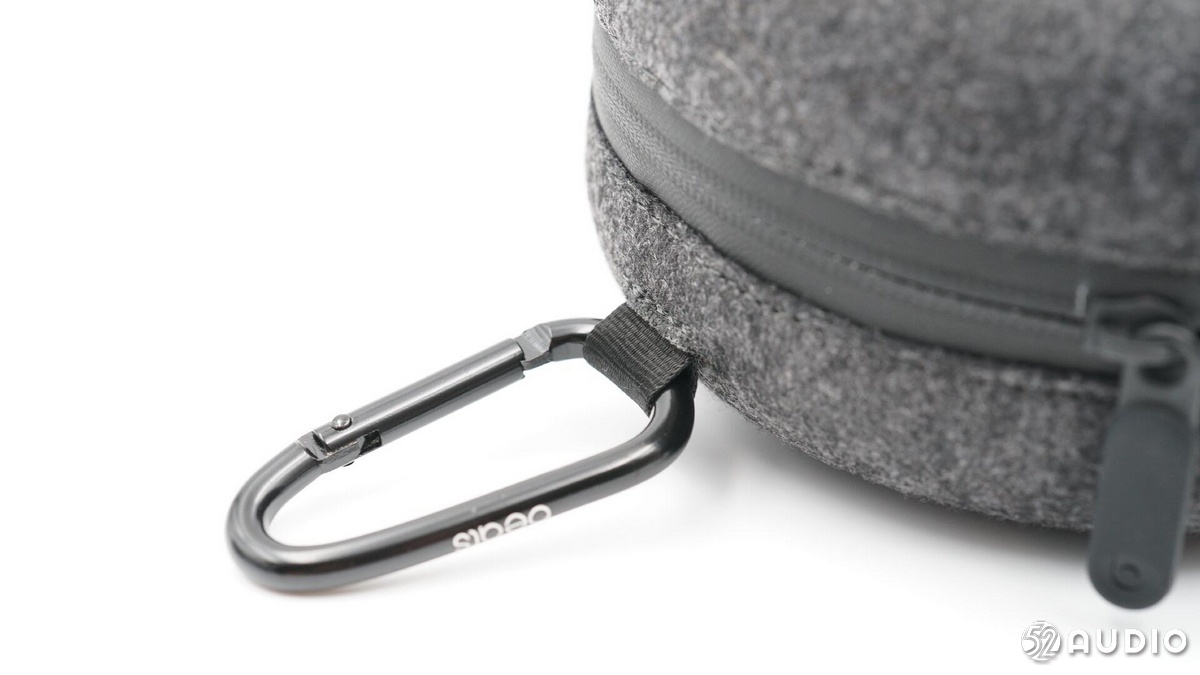

收纳盒与挂钩连接，然后就可以悬挂在背包等物品上，方便外出携带。
耳机以折叠的方式置于收纳盒内。
收纳盒内仅有BEATS SOLO PRO耳机。

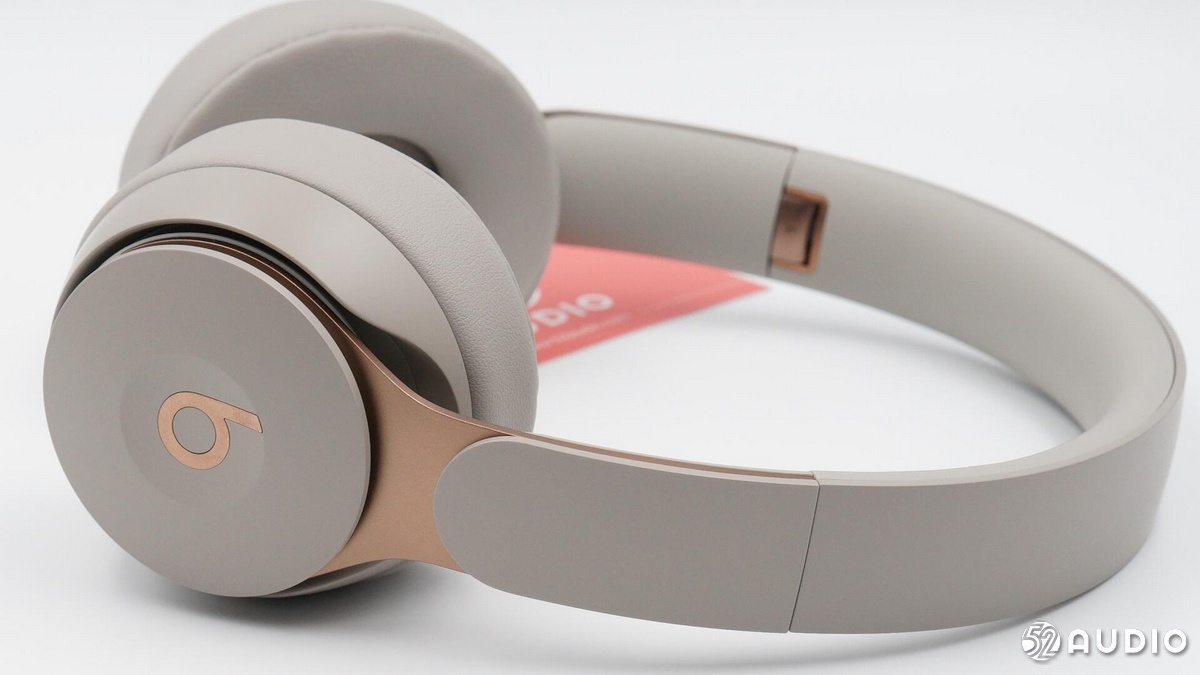

BEATS SOLO PRO正面一览。
BEATS SOLO PRO左侧面一览，头梁收起状态。
BEATS SOLO PRO右侧面一览，头梁展开状态。

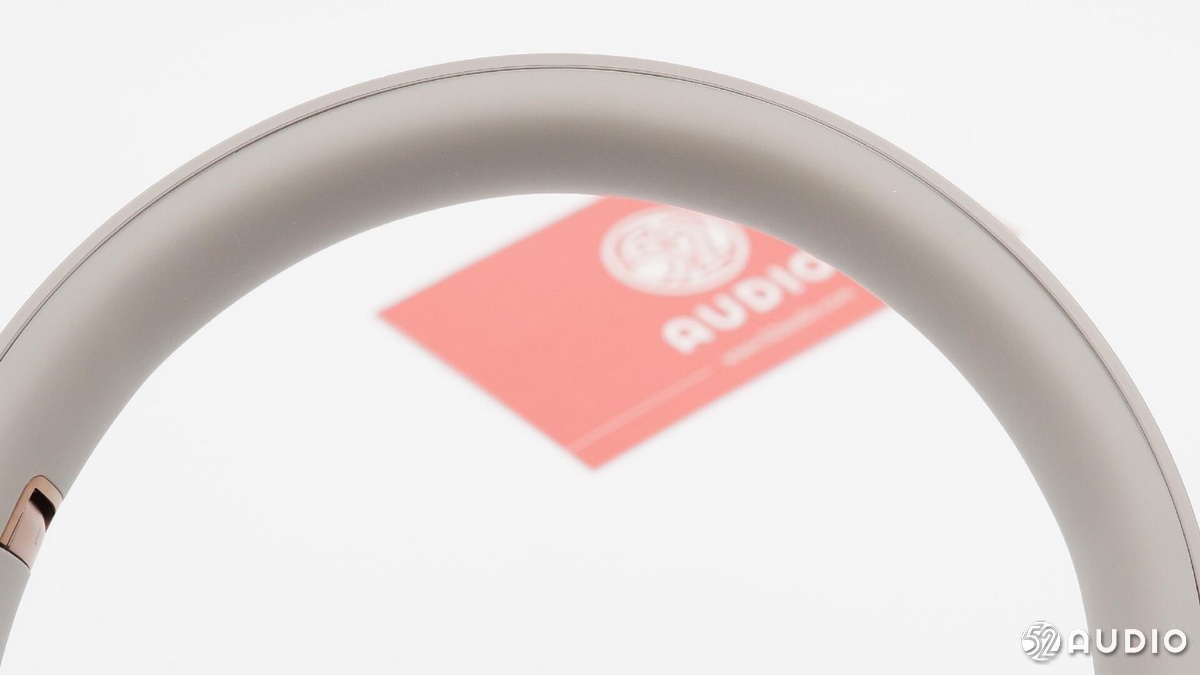

头梁顶部印有beats品牌LOGO。
头梁内侧是硅胶材质的头垫，比较柔软。
耳罩与头梁部分以金属铰链连接，耳罩可向内折叠。
铰链内置一块磁铁，配合霍尔元件实现折叠开/关机。
铰链结构内侧印有L左标识。
耳罩背面特写。印有Beats品牌LOGO，并且可实现小角度的左右旋转，使佩戴更舒适。
左侧耳机底部有电源物理按键。
左侧耳罩有一排的圆形泄压孔开孔。
左侧耳罩还有一颗麦克风开孔。
耳罩与一元硬币对比特写，耳罩体积相对较小，深度较浅。

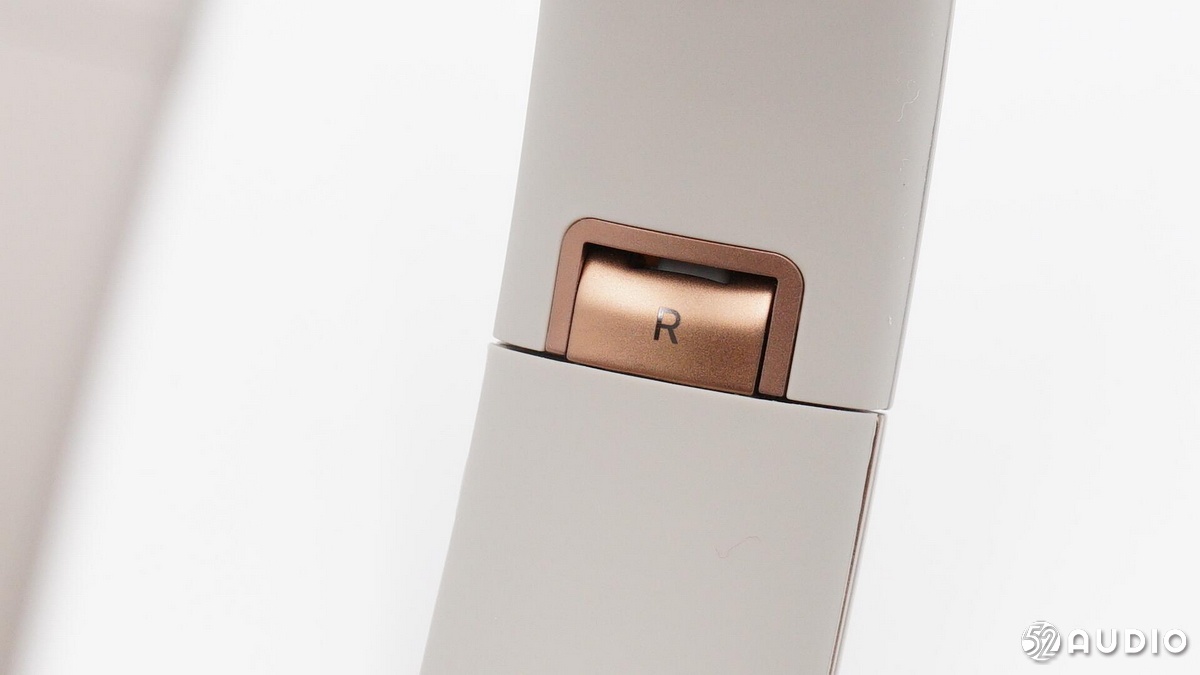

右侧铰链结构内侧印有R右标识。
右侧耳罩一览。

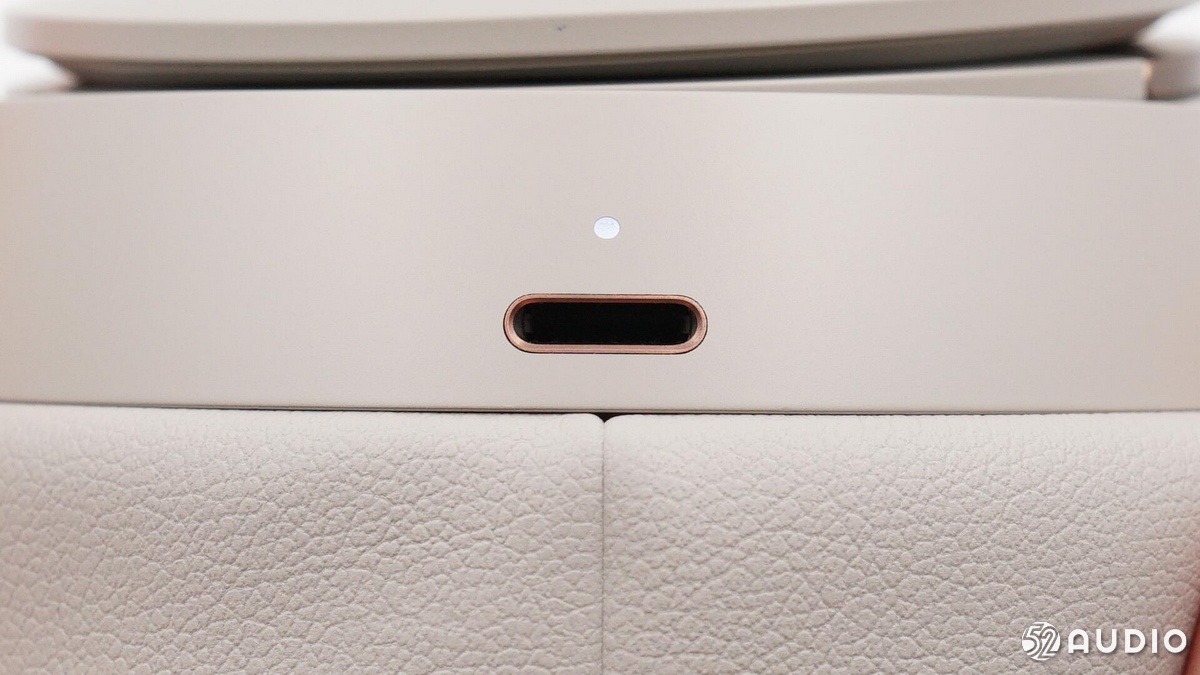

Lightning接口特写，上方有充电指示灯。
右侧耳罩泄压孔特写。
三颗麦克风开孔，用于收集外部噪音与语音通话。

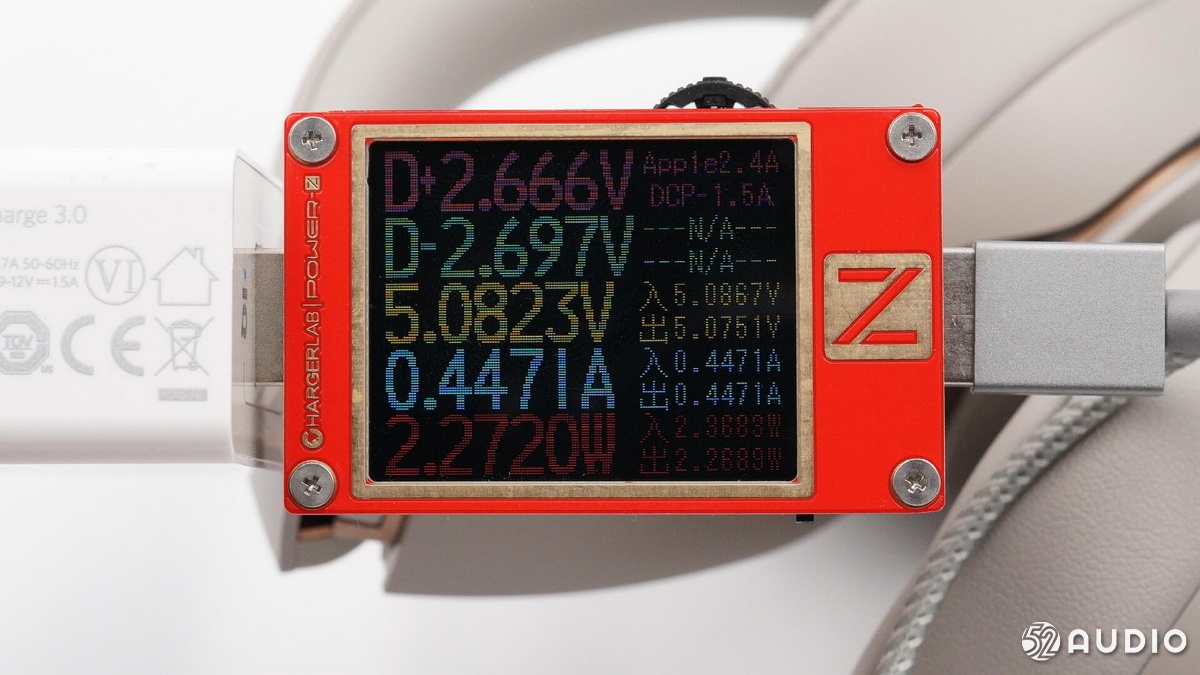

我爱音频网采用ChargerLAB POWER-Z KT001 对 BEATS SOLO PRO 进行有线充电测试，输入端功率约为2.27W。
二、BEATS SOLO PRO拆解
经过刚刚的开箱，我们已经对BEATS SOLO PRO头戴式降噪蓝牙耳机的产品外观有了初步了解。下面我们将进入拆解环节，来看一下这款耳机的布局是怎样的吧。

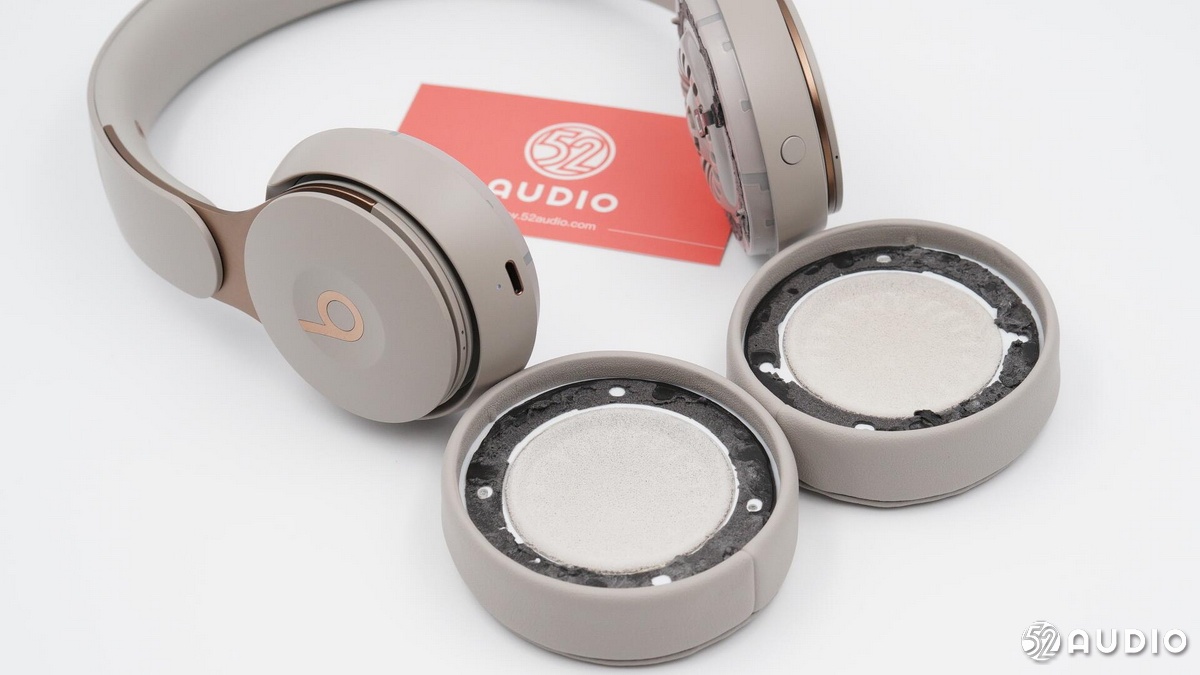

首先取下通过双面胶固定的两个耳罩。

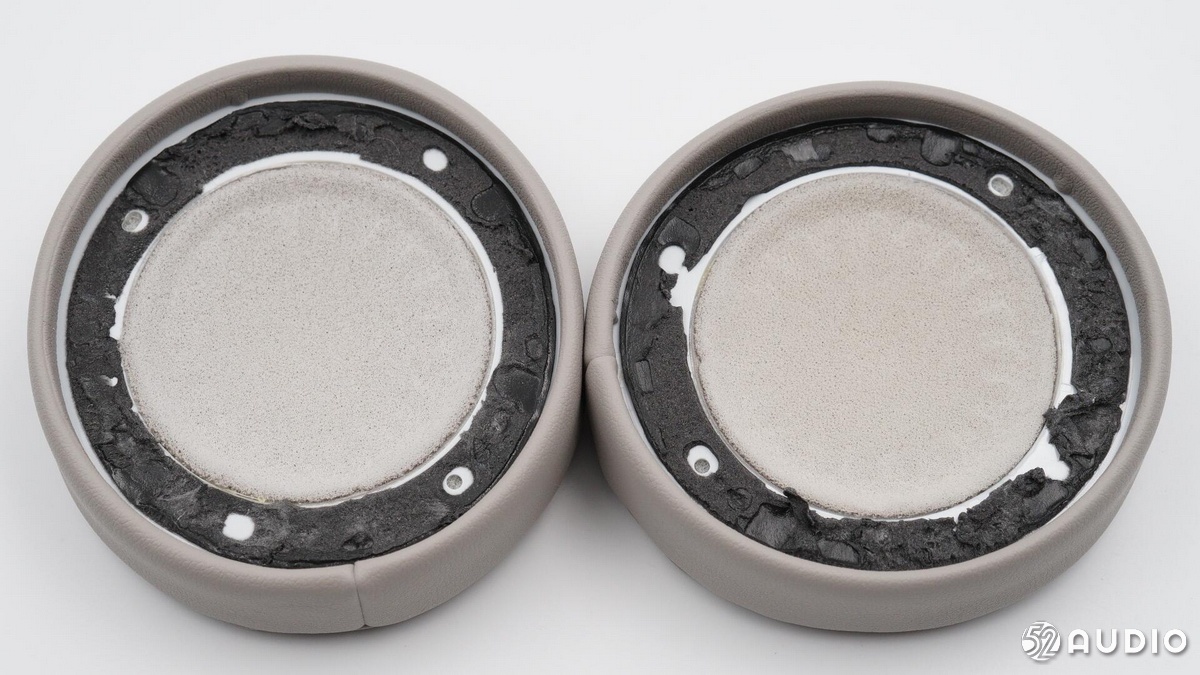

耳罩内侧海绵特写。
耳机内侧一览，扬声器单元外有塑料保护罩。

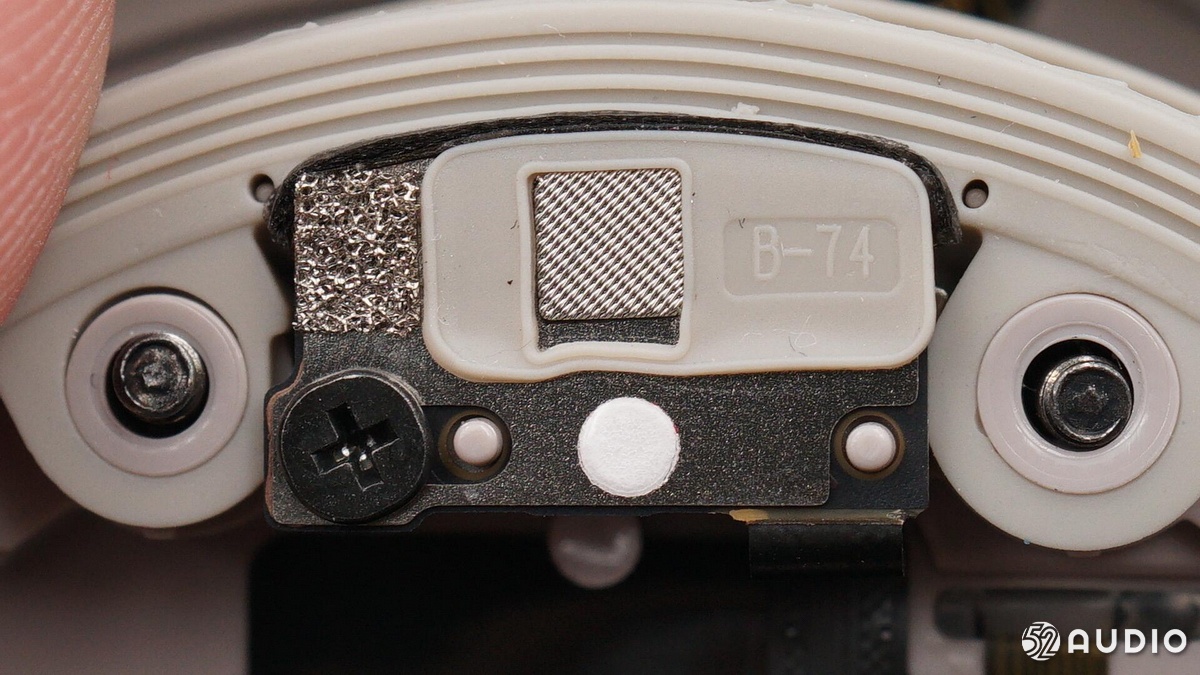

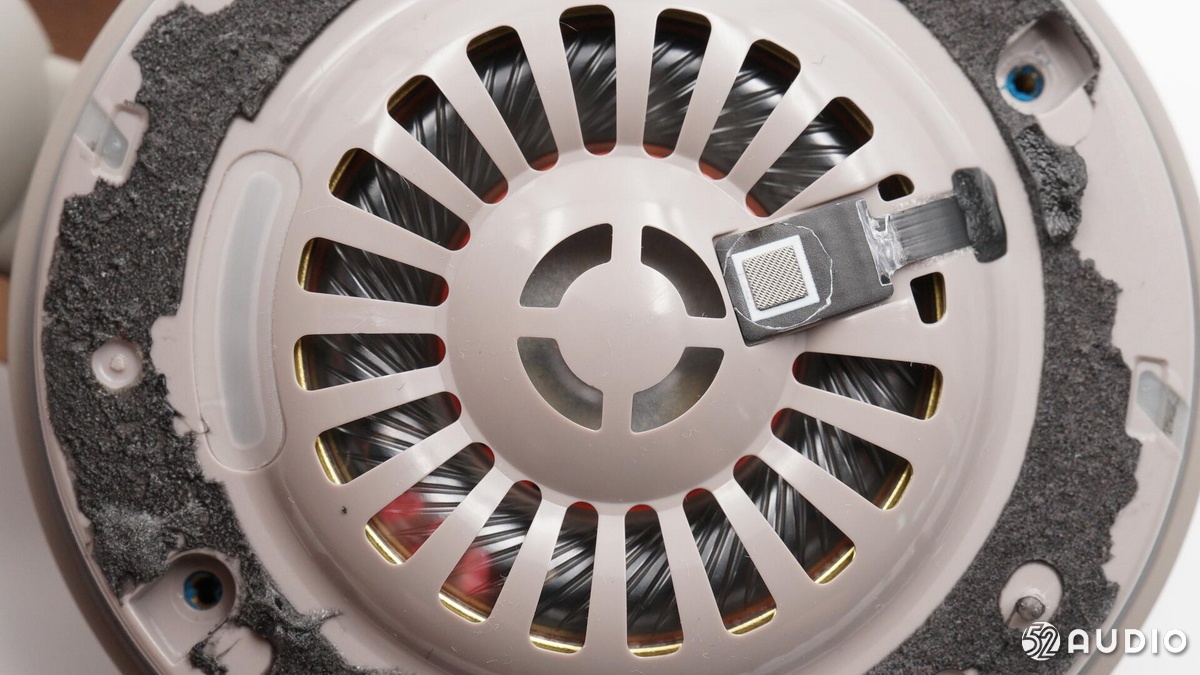

塑料保护罩特写，上面有降噪麦克风器件。
降噪麦克风器特写，上面有防尘金属网垫覆盖。

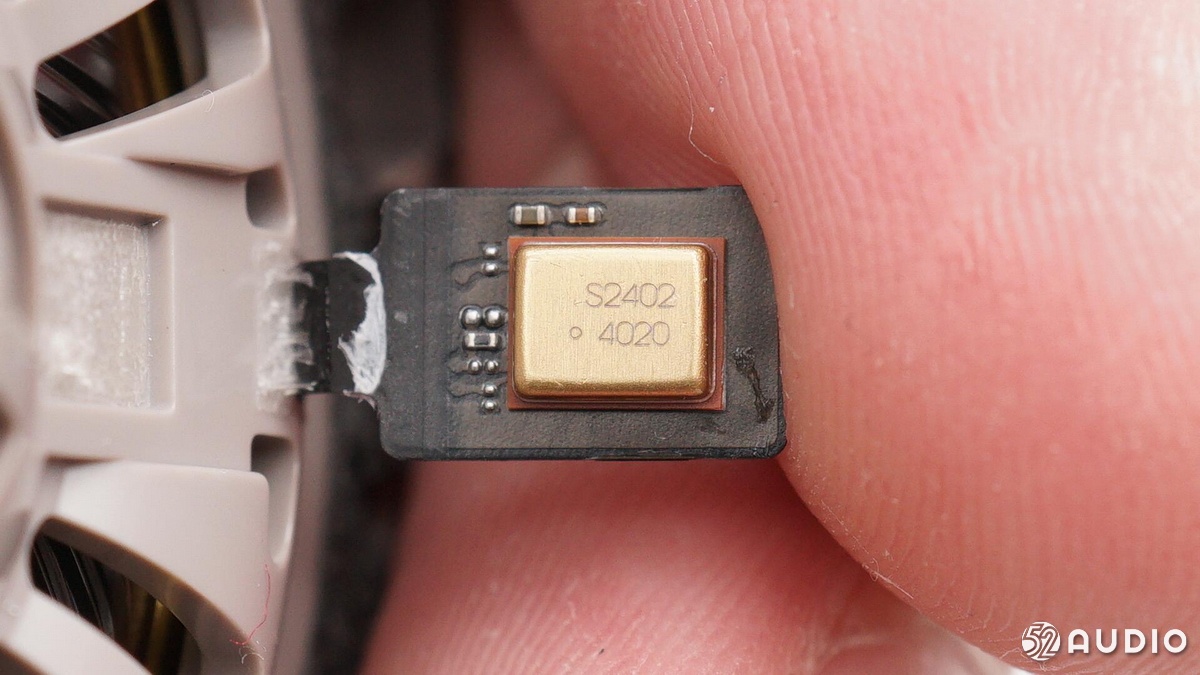

镭雕S2402MEMS硅麦，收集耳道内的杂音传给降噪芯片进行处理。
取下四颗螺丝，即可打开扬声器单元腔体。
腔体内侧电源键内部结构由两颗螺丝与腔体固定。
取下两颗螺丝固定的压板，电源排线通过连接器与电源键电路小板连接。

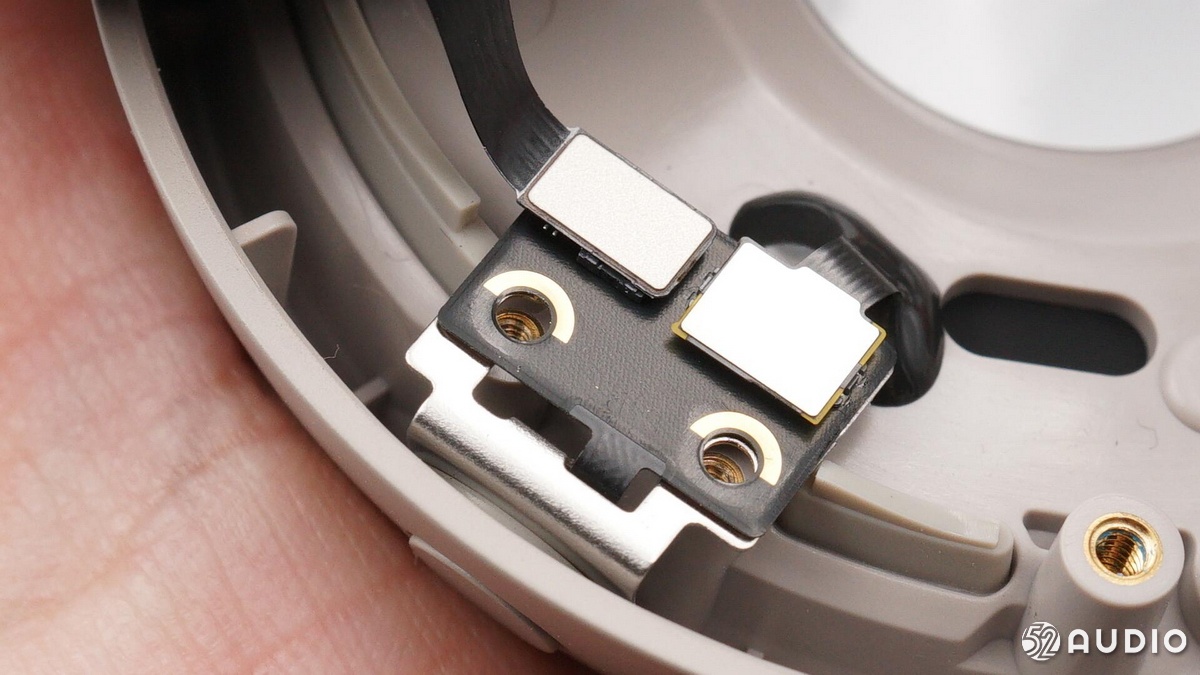

电源键电路小板正面特写，上面有两个排线座，分别用于连接主板和降噪麦克风。

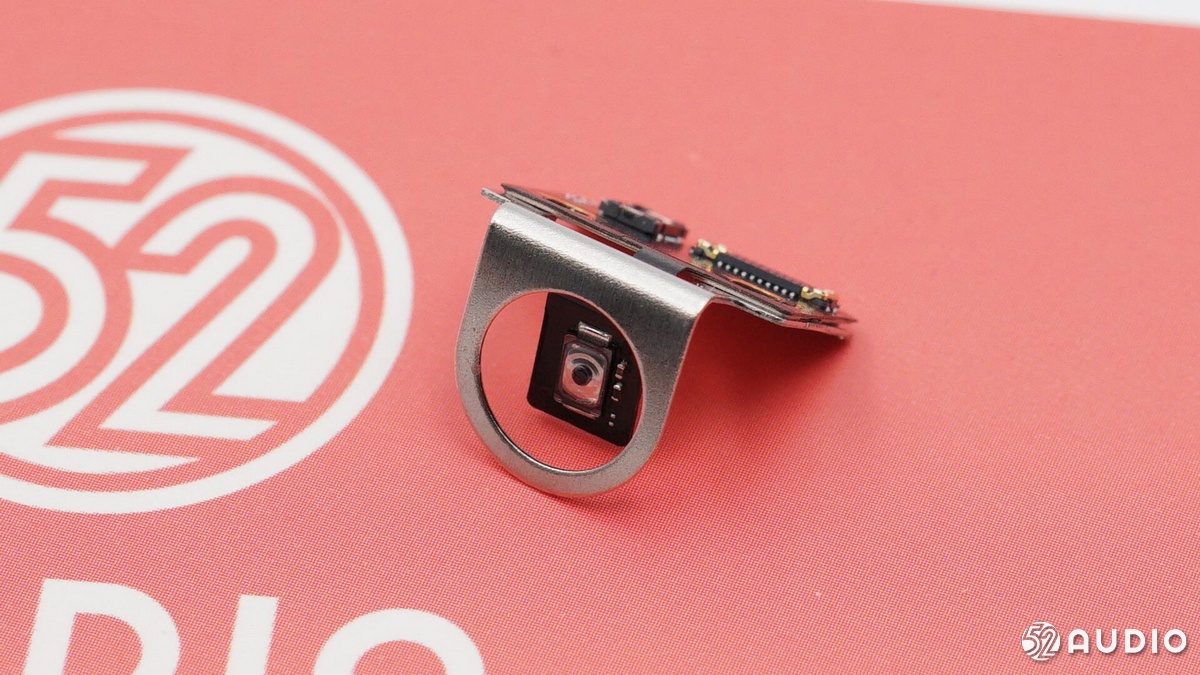

L型金属支架保护外侧特写。
L型金属支架保护内侧特写。
微动按键处于L型金属支架保护内侧。

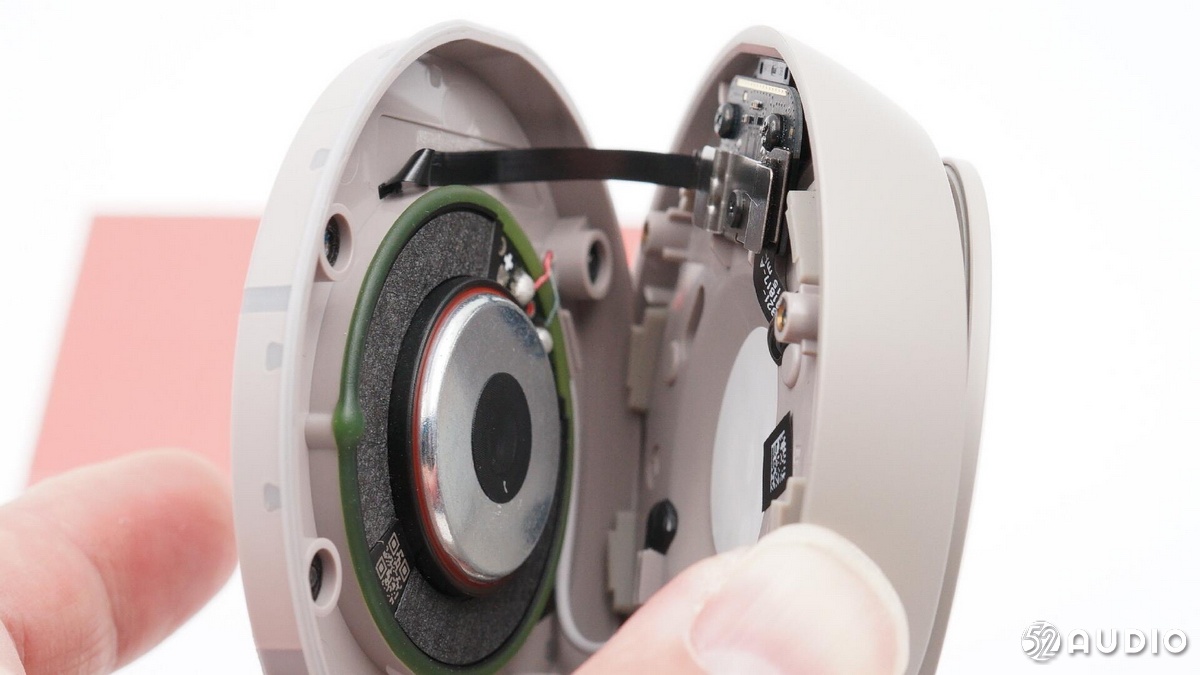

腔体外侧固定有扬声器单元，黑色排线与降噪麦克风连接。

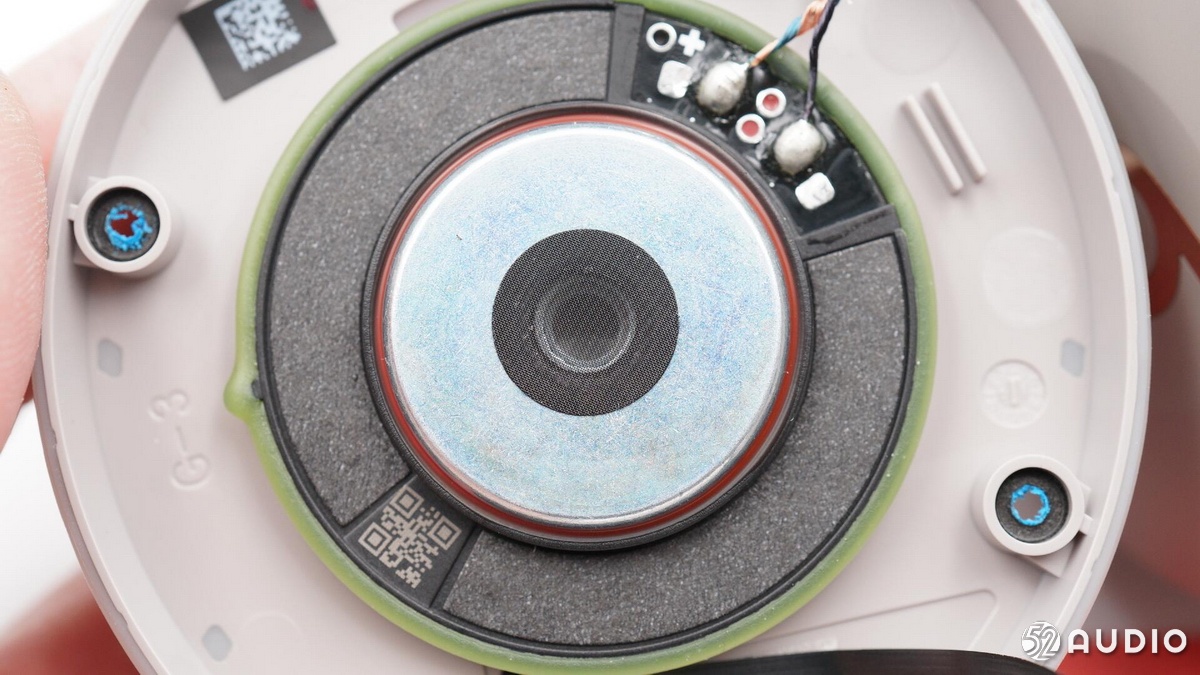

扬声器单元特写，扬声器单元通过导线与另一侧的主板相连。
扬声器单元尺寸40mm，与宣传一致。
腔体内侧一览，扬声器导线以卡扣和胶水两种方式固定，盖板导线开孔处有胶水密封。
掀开白色贴纸，可以看到有一颗螺丝固定。

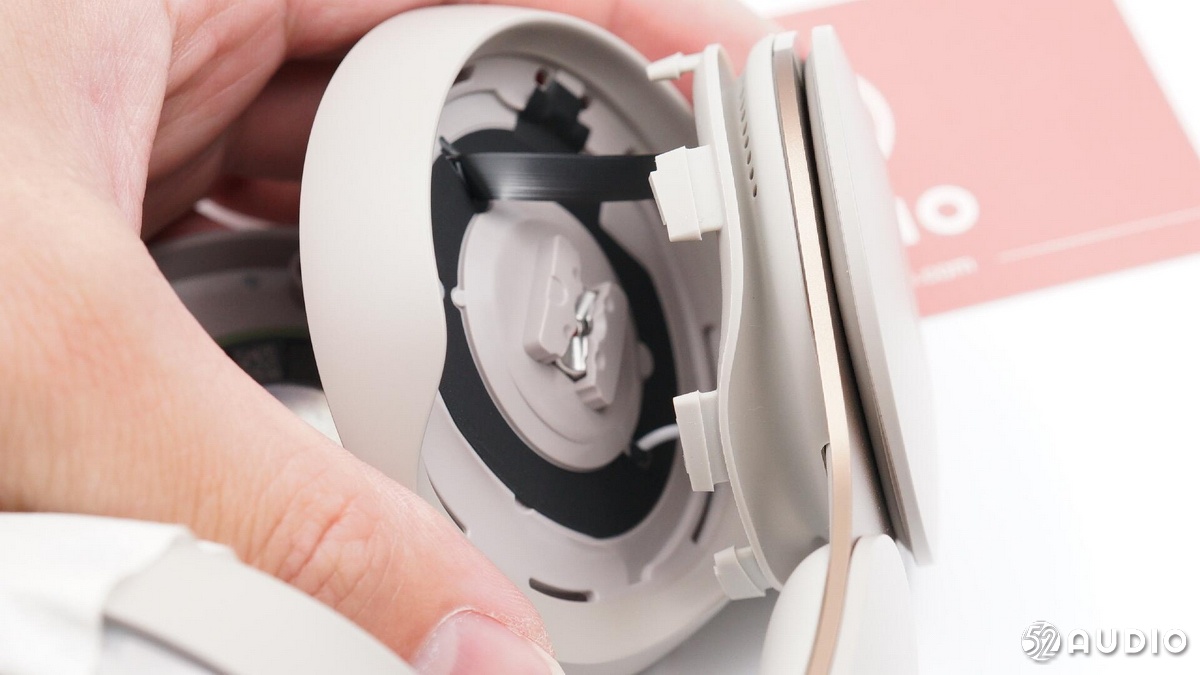

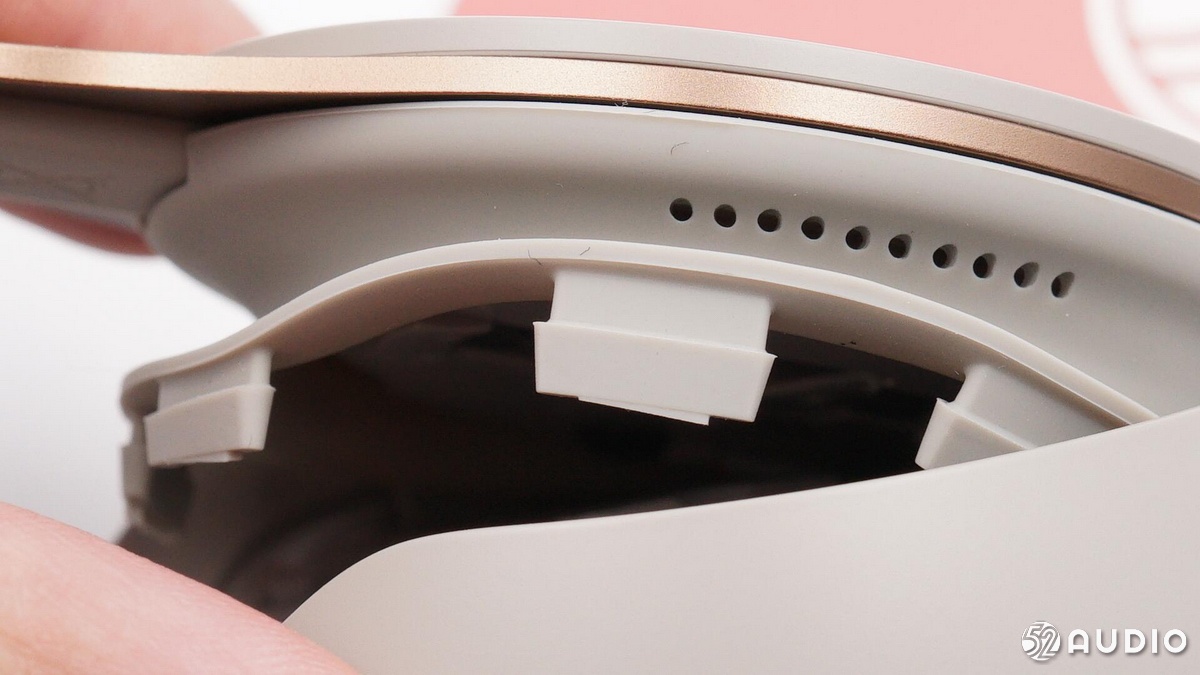

卸下螺丝，解开所有卡扣，即可打开耳机腔体内侧盖板。

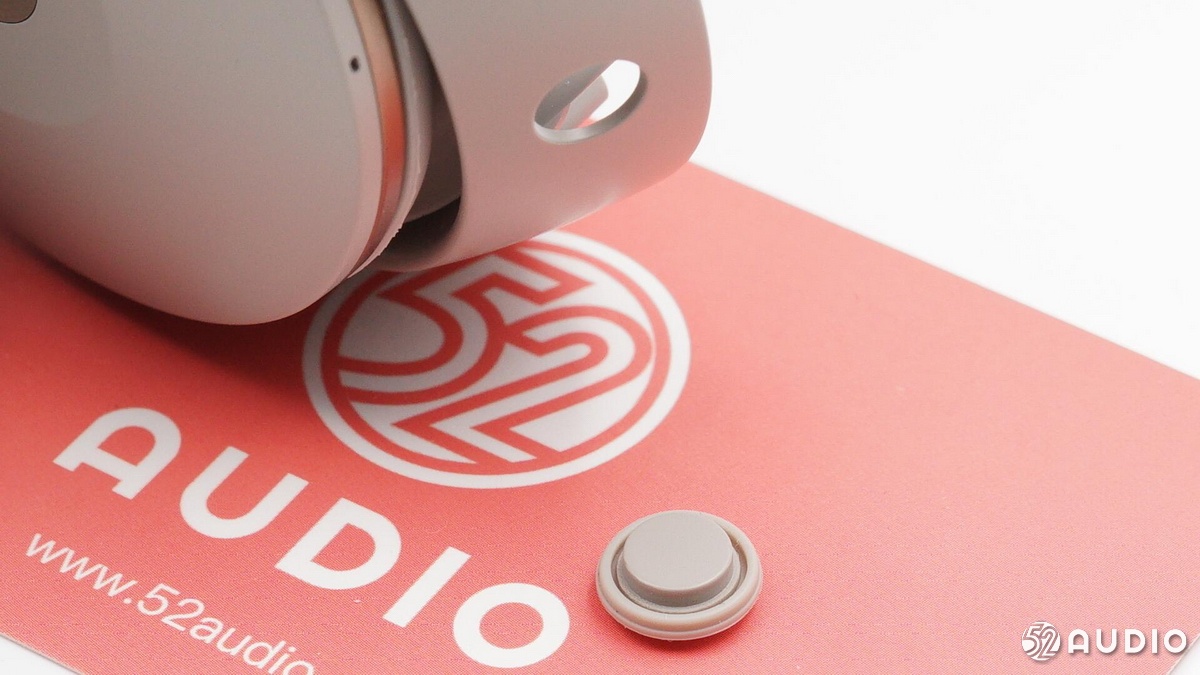

电源按键帽特写。

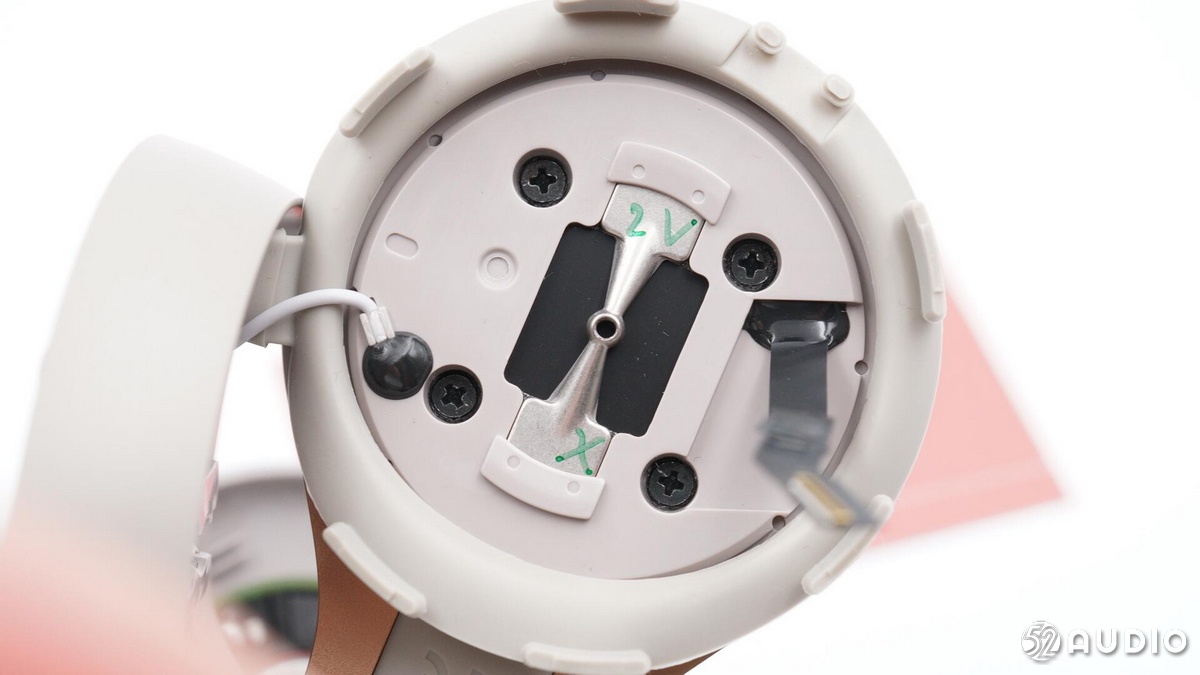

耳机腔体内侧结构一览。
这里是耳机的固定机构，可以提供一定角度移动。
耳机壳体内部的支撑，两部分配合固定耳机。

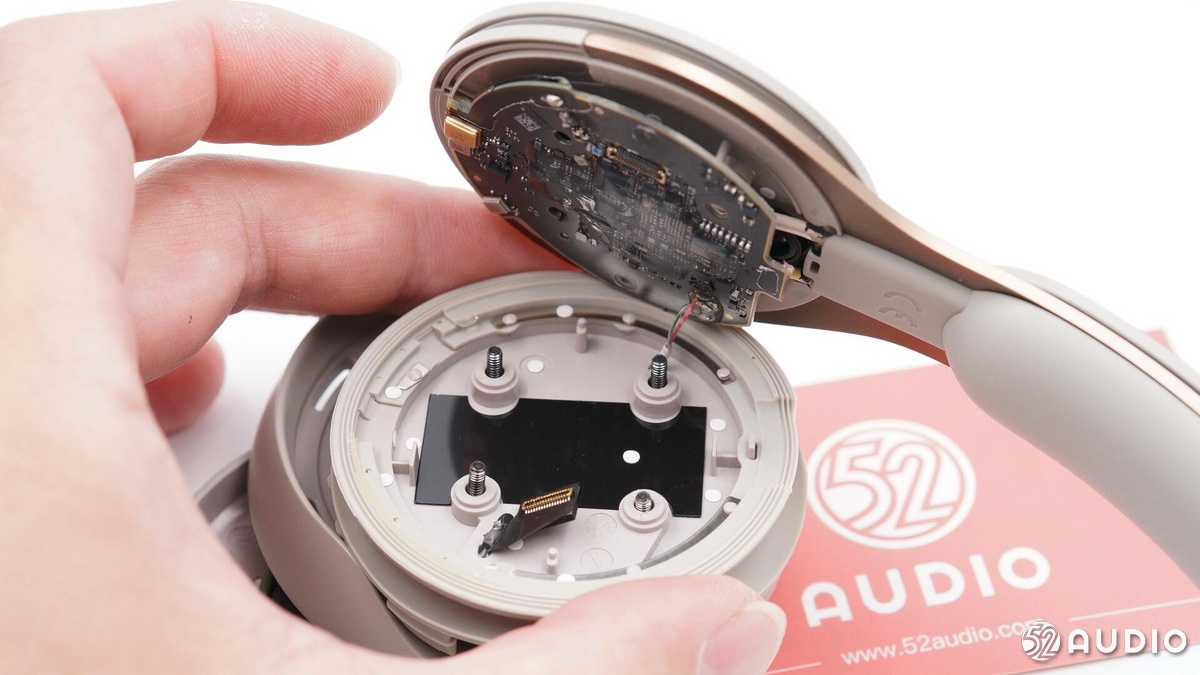

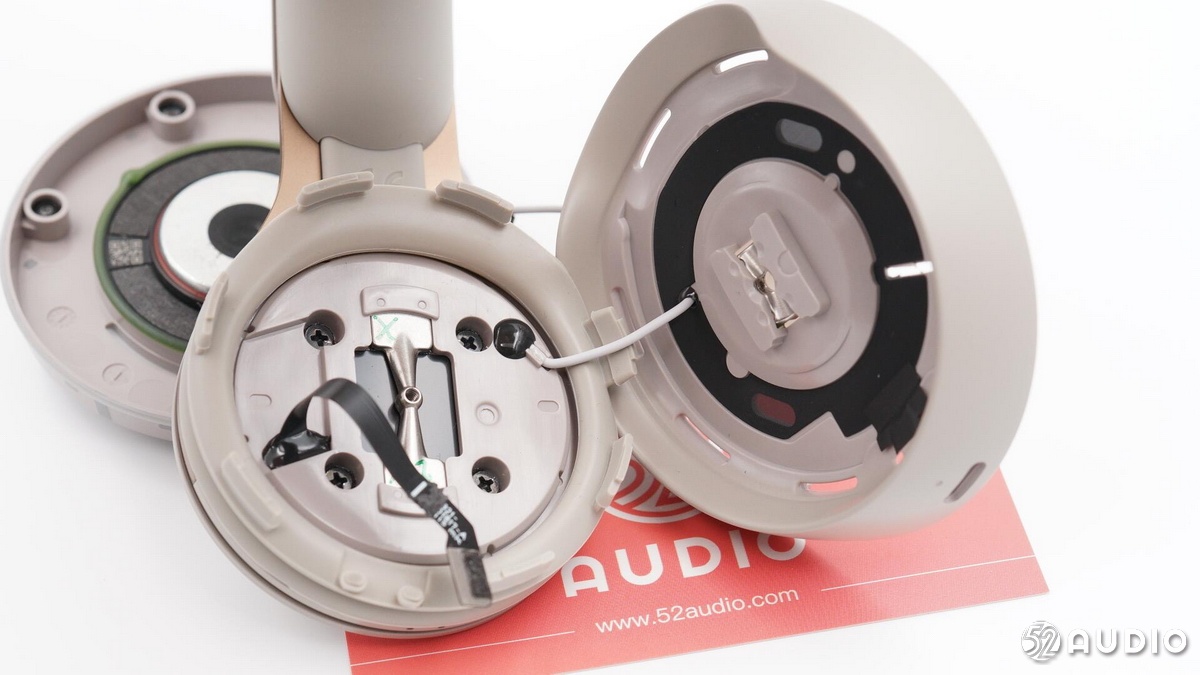

打开耳机背部盖板，主电路在固定在腔体内。
聚合物耳机电池则是嵌入在耳机背部盖板内。

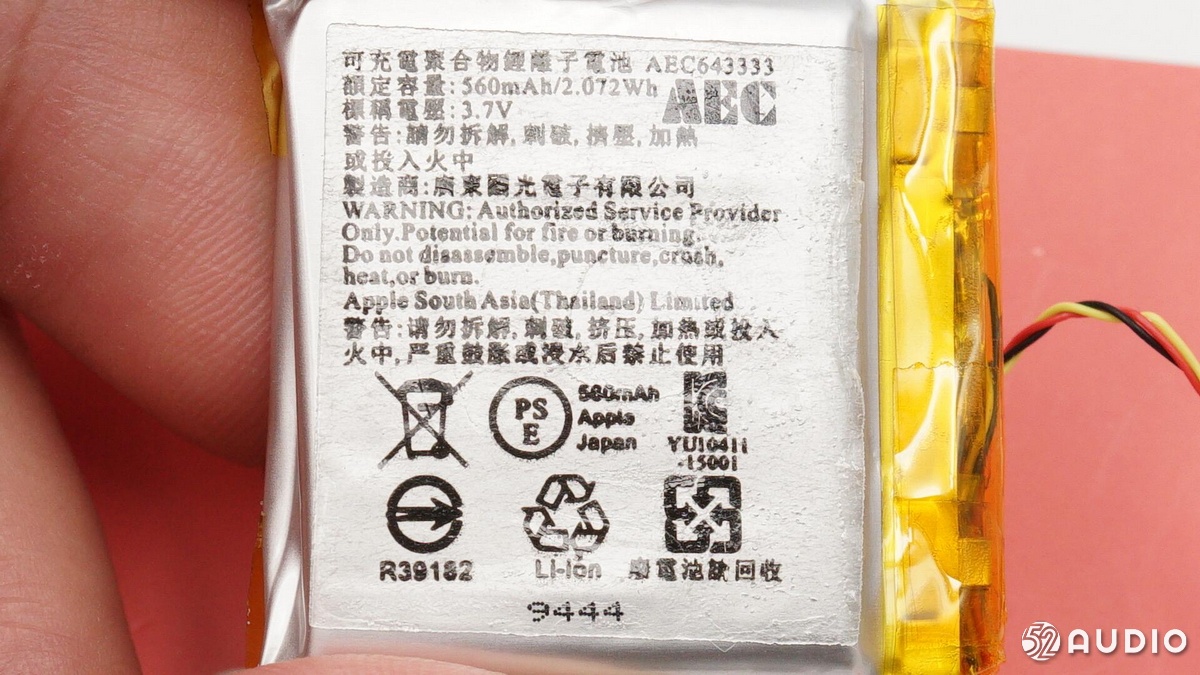

聚合物锂离子电池制造商为广东国光电子有限公司，型号为AEC643333，额定容量560mAh/2.072Wh，标称电压3.75V。
电池背面特写。

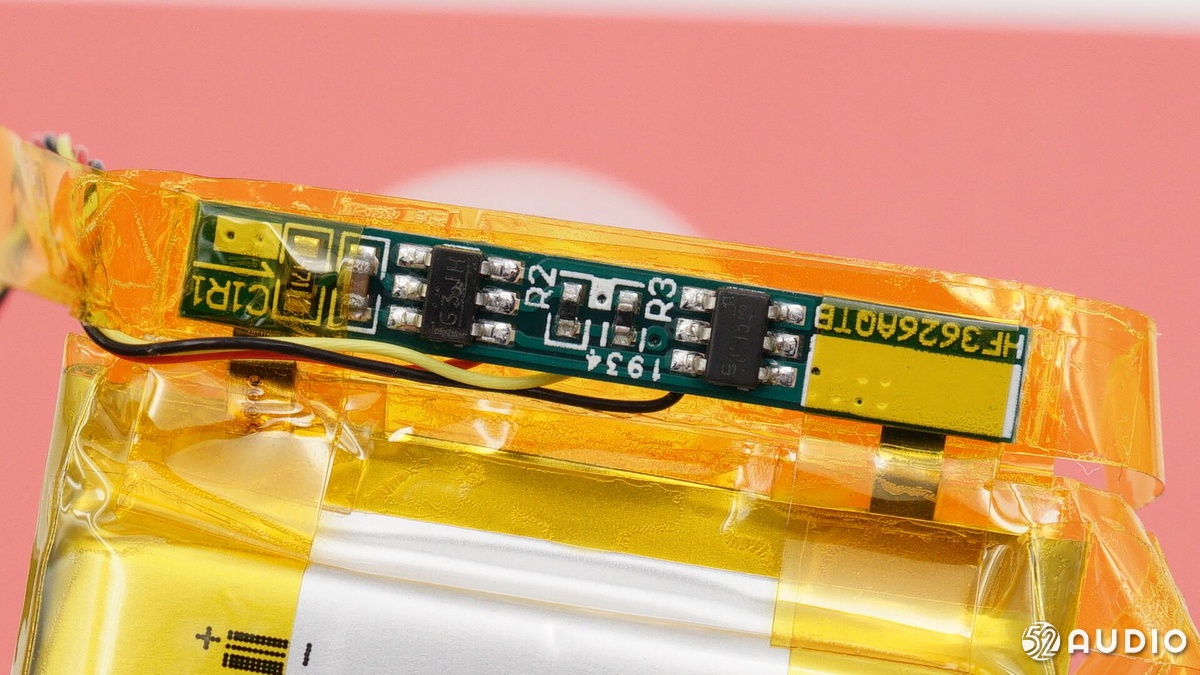

电池电路保护小板特写，使用了丝印G3锂离子电池保护IC，过充电压4.28±0.025V，保护板上R3是热敏电阻，用于检测电池温度。

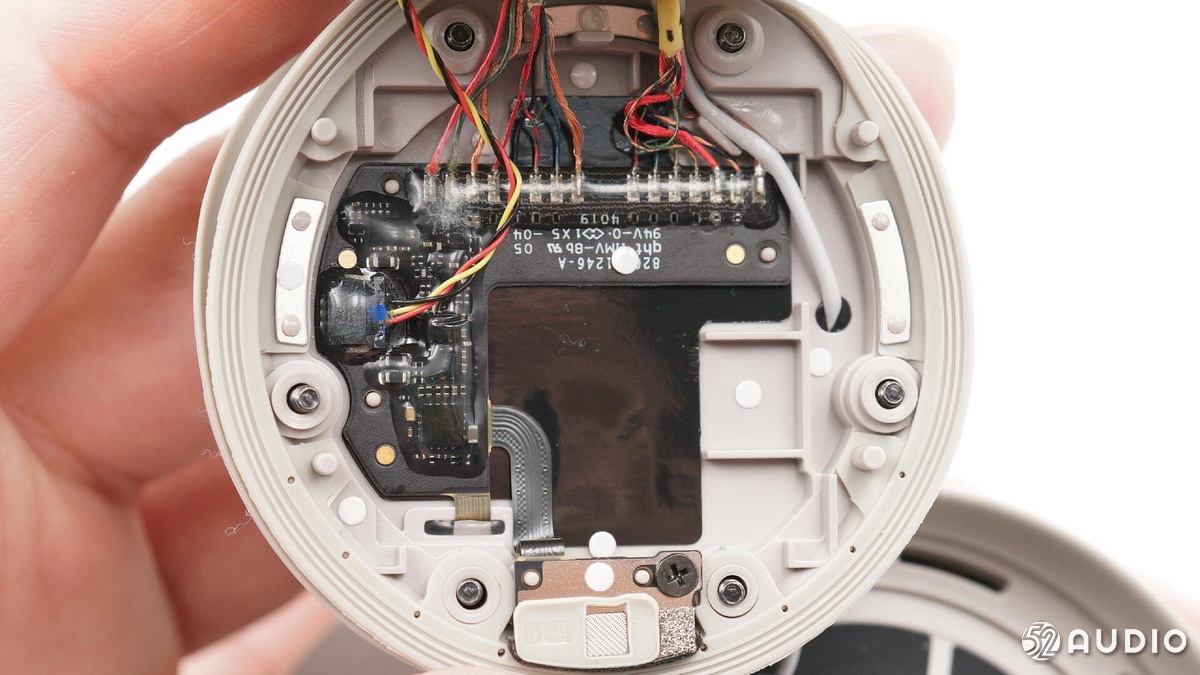

左侧耳机电路板一览。
下方麦克风组件特写。
左侧耳机电路板背面特写。
左侧耳机电路板正面特写，有十多条导线与右侧耳机主板相连。
麦克风上有黑色贴片覆盖。

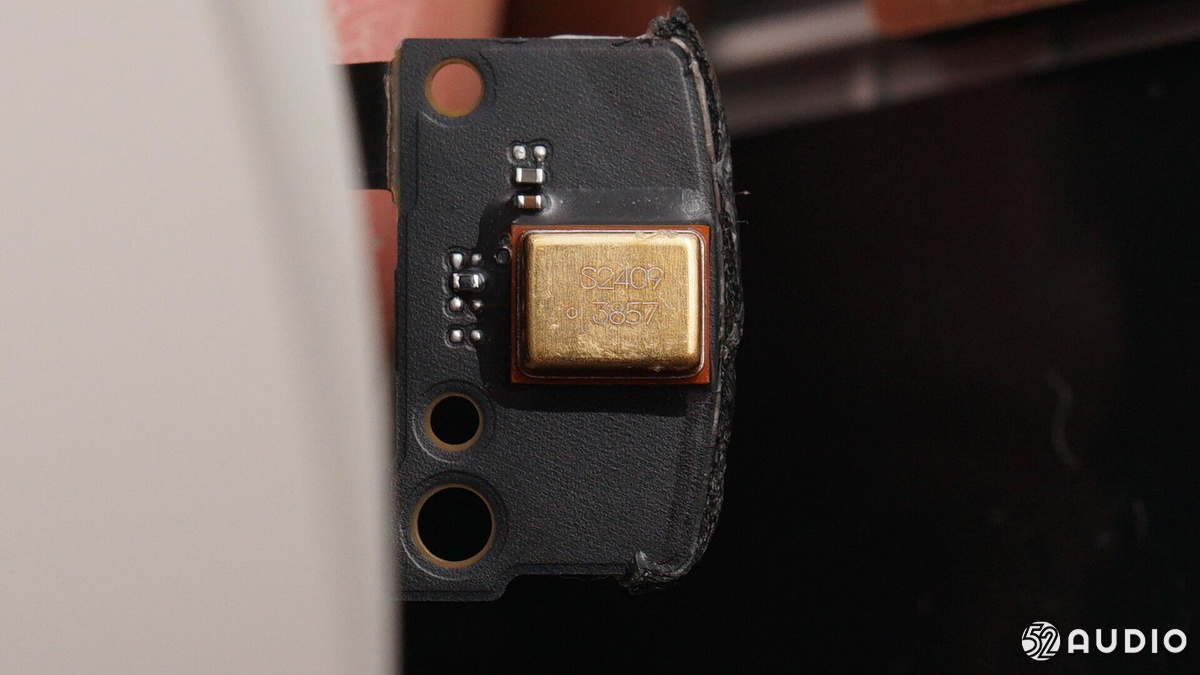

镭雕S2402 3857MEMS硅麦，用于收集耳机外部噪音。

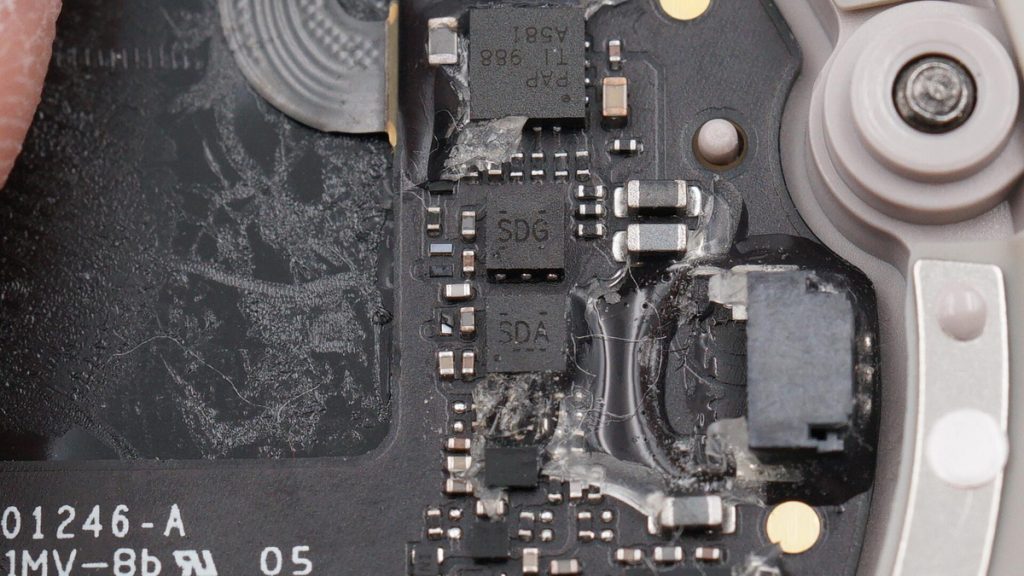

TI 德州仪器TPS70933 3.3V和TPS70918 1.8V稳压器。

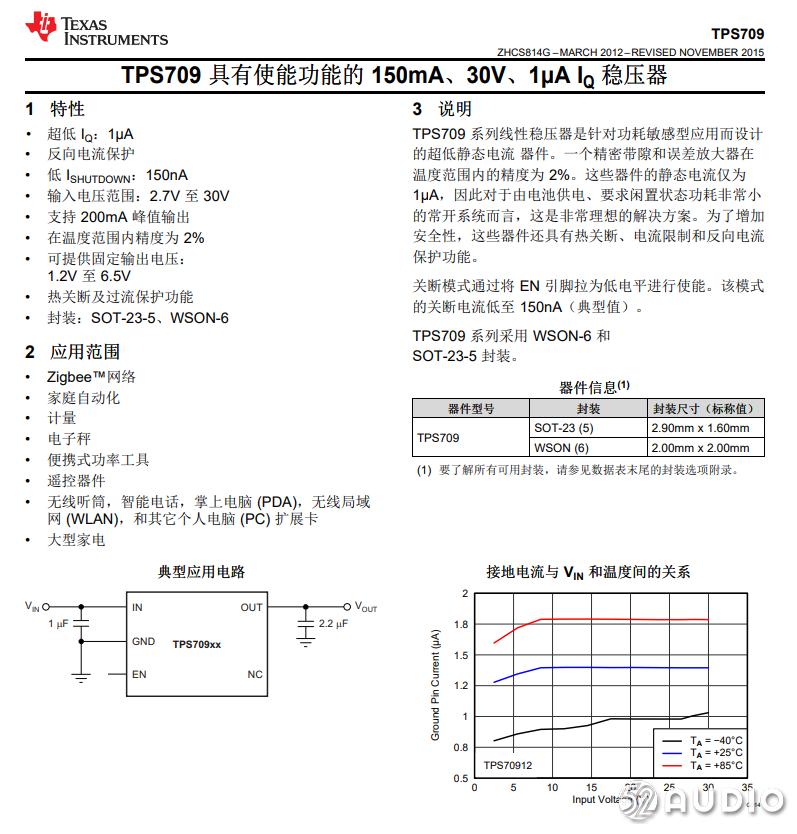

TI 德州仪器TPS709 系列详细资料。
丝印P73 IC。

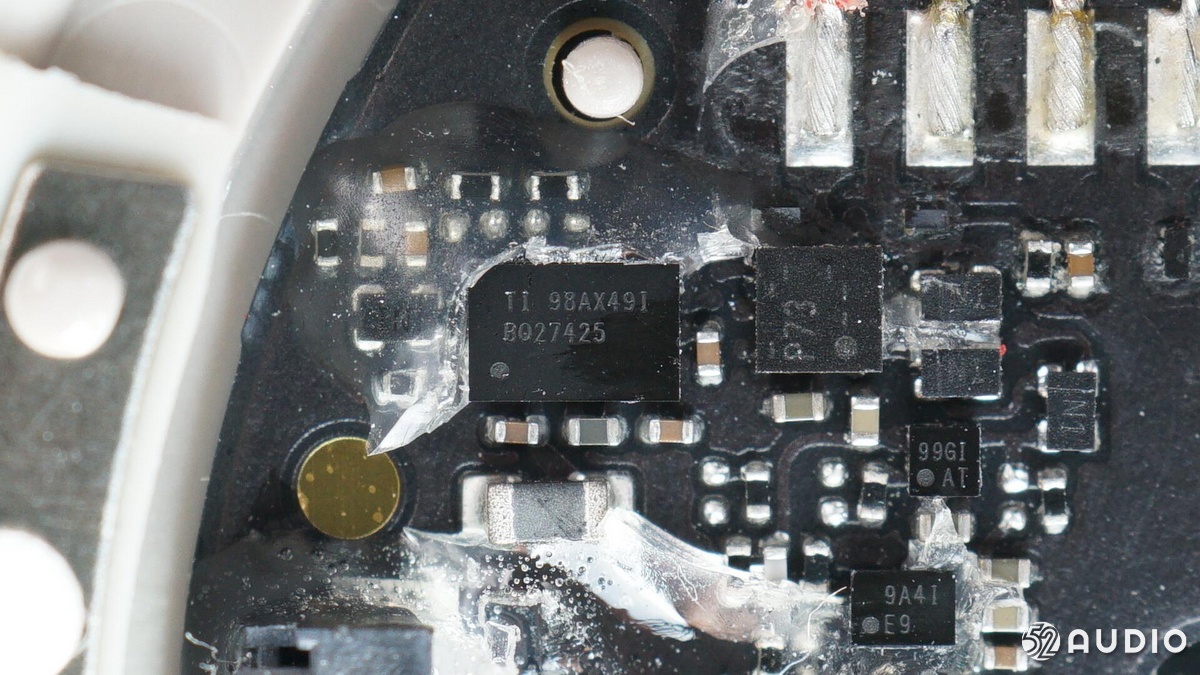

TI德州仪器BQ27425电池电量计量器IC。
TI德州仪器BQ27425详细资料图。
TI 德州仪器TPS62841开关降压转换器和TLV70725低噪声稳压器。
TI德州仪器 BQ24072T USB输入的1.5A锂电池充电器，还具有路径管理，内部集成过压保护功能，输入耐压28V。
TI德州仪器 BQ24072T 详细资料。
打开右侧耳机腔体，有排线将扬声器单元与Lightning充电接口母座小板连接。

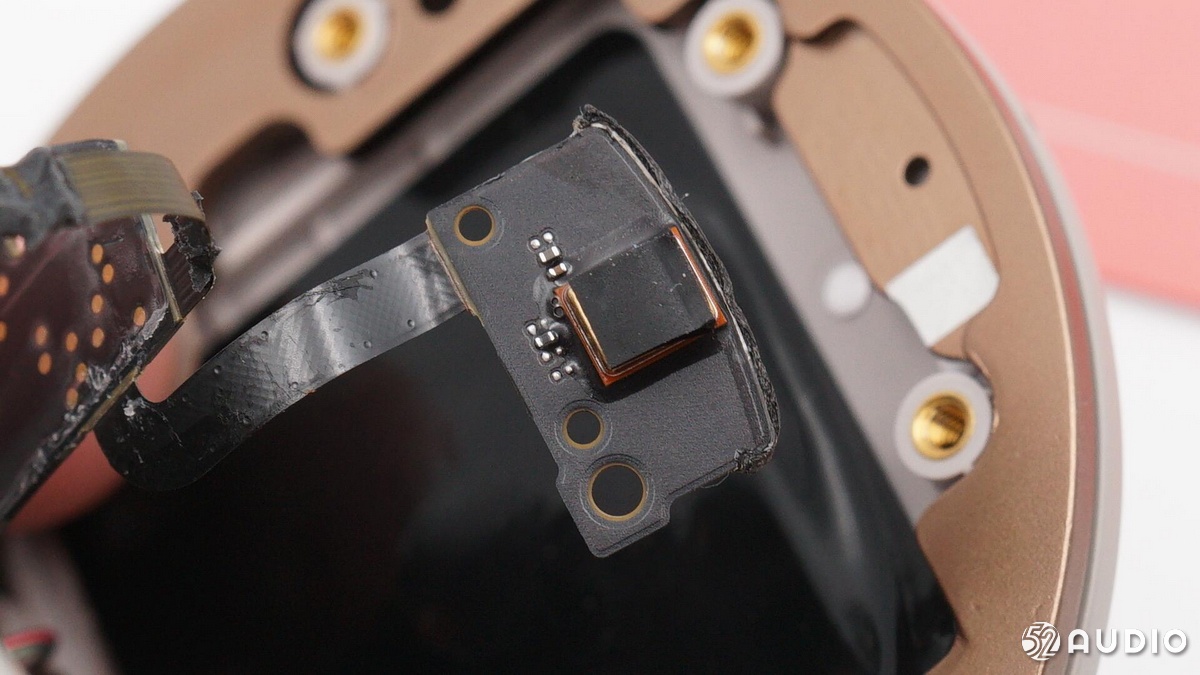

Lightning接口母座小板特写。

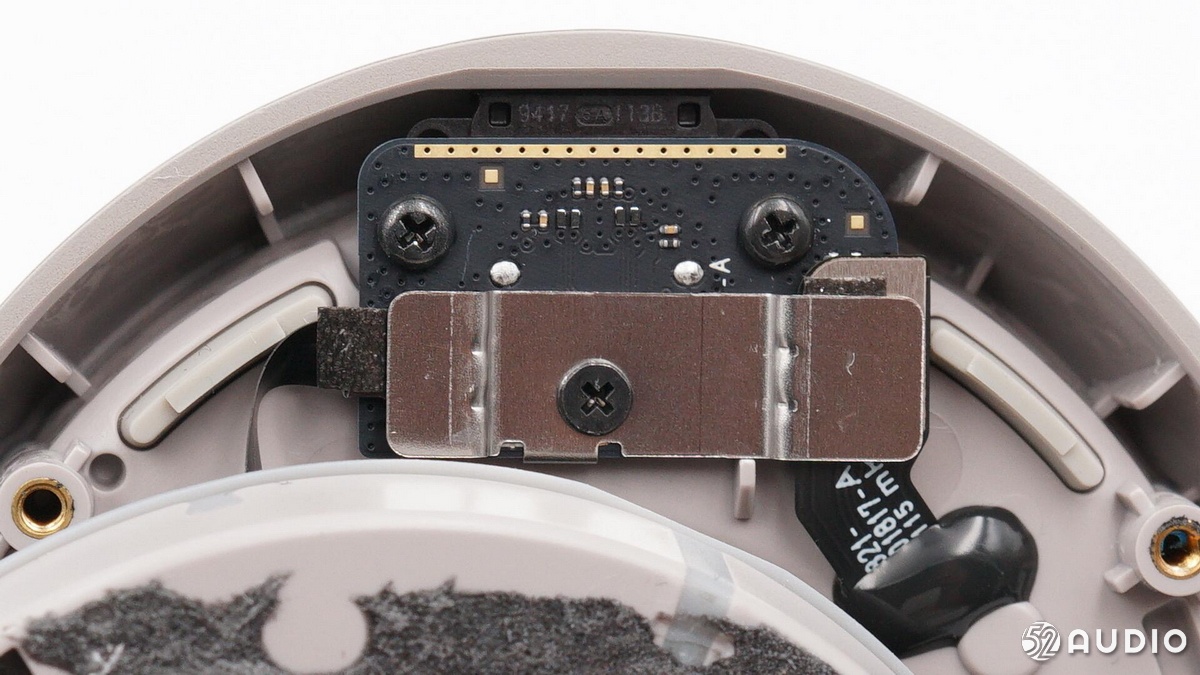

卸下一颗螺丝，下掉金属压板，排线与压板接触的地方有海绵缓冲。
Lightning接口母座小板正面特写。
Lightning接口母座小板背面特写。
LED指示灯特写。
LED指示灯导光结构特写，螺丝铜套固定在外壳内部。
Lightning充电接口金属保护环特写。
与左侧的支撑结构相同，揭开白色贴纸取下中间的螺丝。
再逐一解开卡扣，即可打开右侧耳机中间中间部分。
内部结构与左侧一致。
同样的支撑件。
再卸掉四颗螺丝，便看到了主板区域。主板固定在右侧耳机的背部盖板结构上。
耳机主板一览，芯片均涂有胶水加固。
主板上有两根导线经过腔体然后再连接到扬声器单元。
右侧耳机拆解全家福。

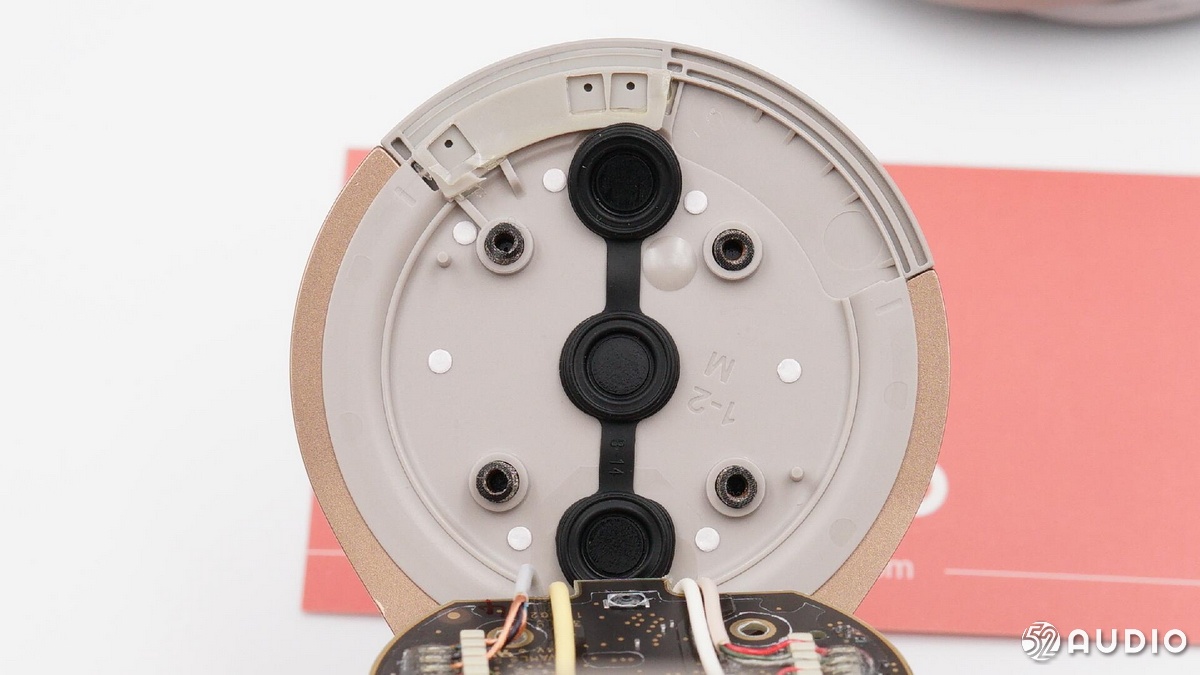

取掉四颗螺丝，卸下主板，耳机背板上有三颗物理按键。
主板上多根排线通过四束导线与耳机左侧主板连接，排列比较规整，看起来赏心悦目。

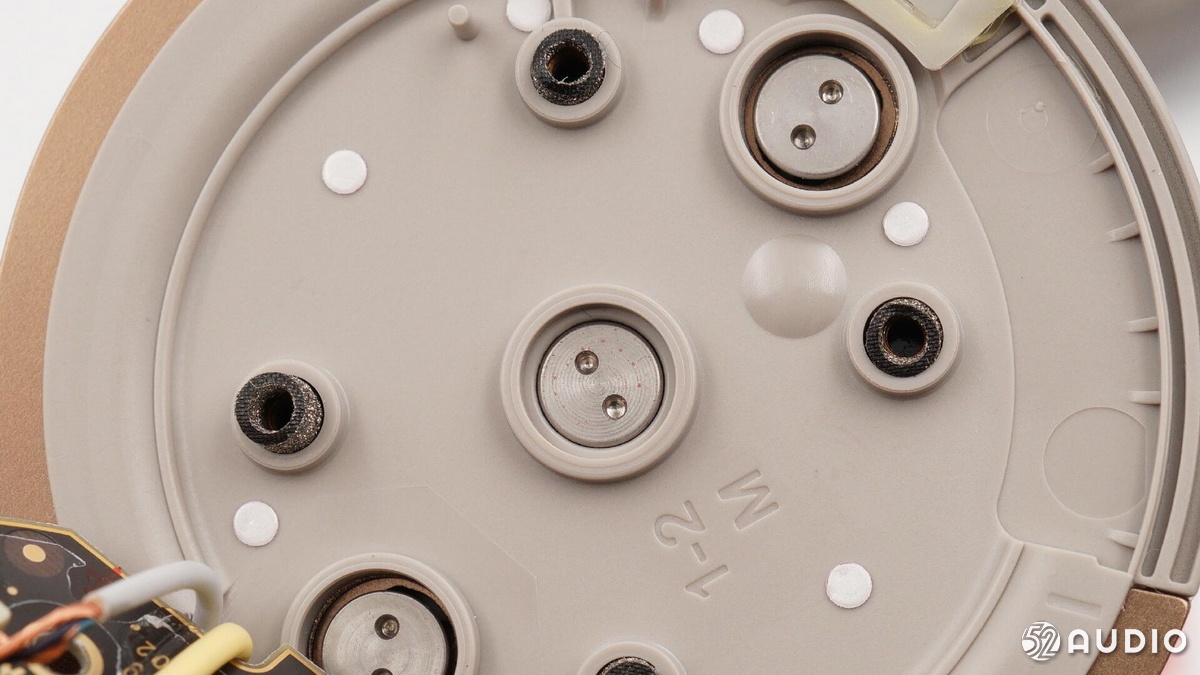

三颗麦克风内部开孔特写。

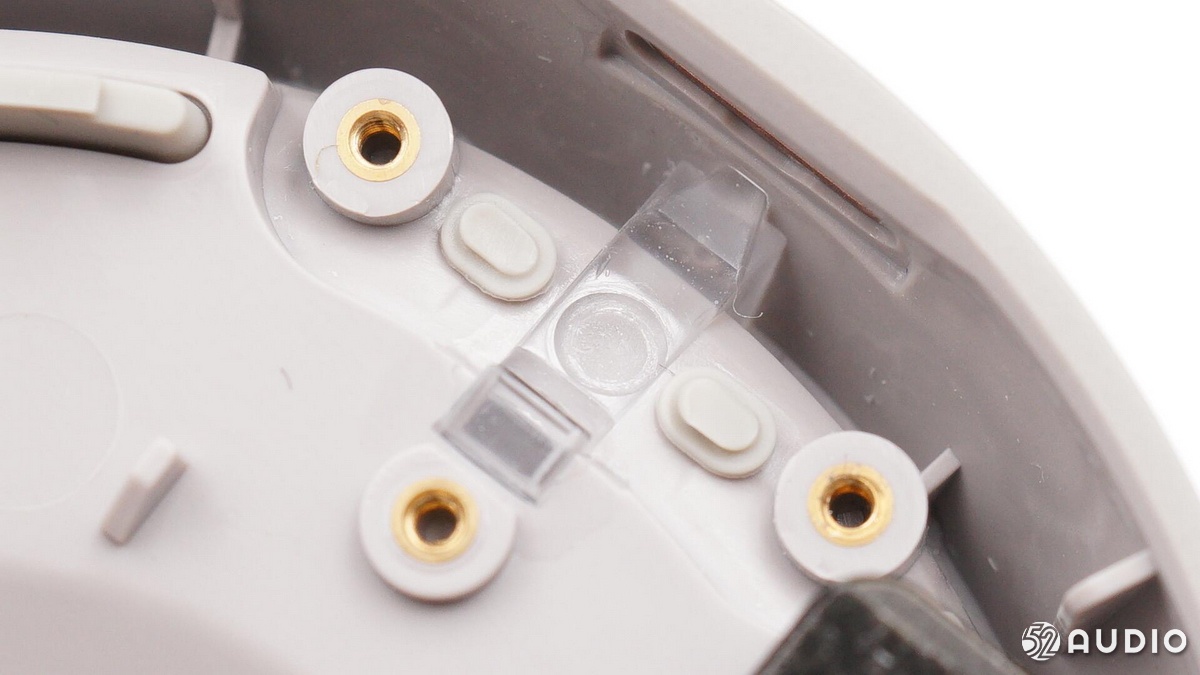

三颗物理按键内部结构特写。
按键与主板上微动按键之间的缓冲橡胶垫特写。
BEATS SOLO PRO主板正面特写。
BEATS SOLO PRO主板背面特写。
蓝牙天线特写，焊接在主板边缘。
主板上微动按键特写。

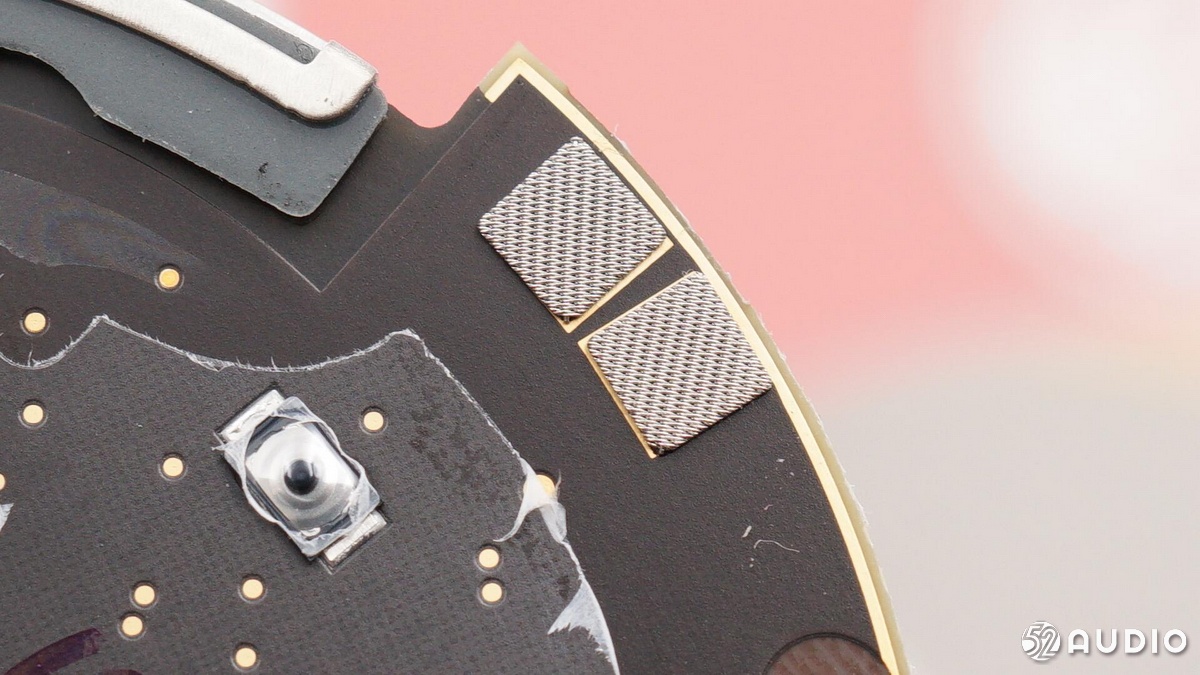

两颗麦克风防尘网垫特写。
镭雕S2402 MEMS硅麦，用于收集外部环境音噪声，传达给主板降噪芯片。两颗镭雕S2357 MEMS硅麦作为辅助。

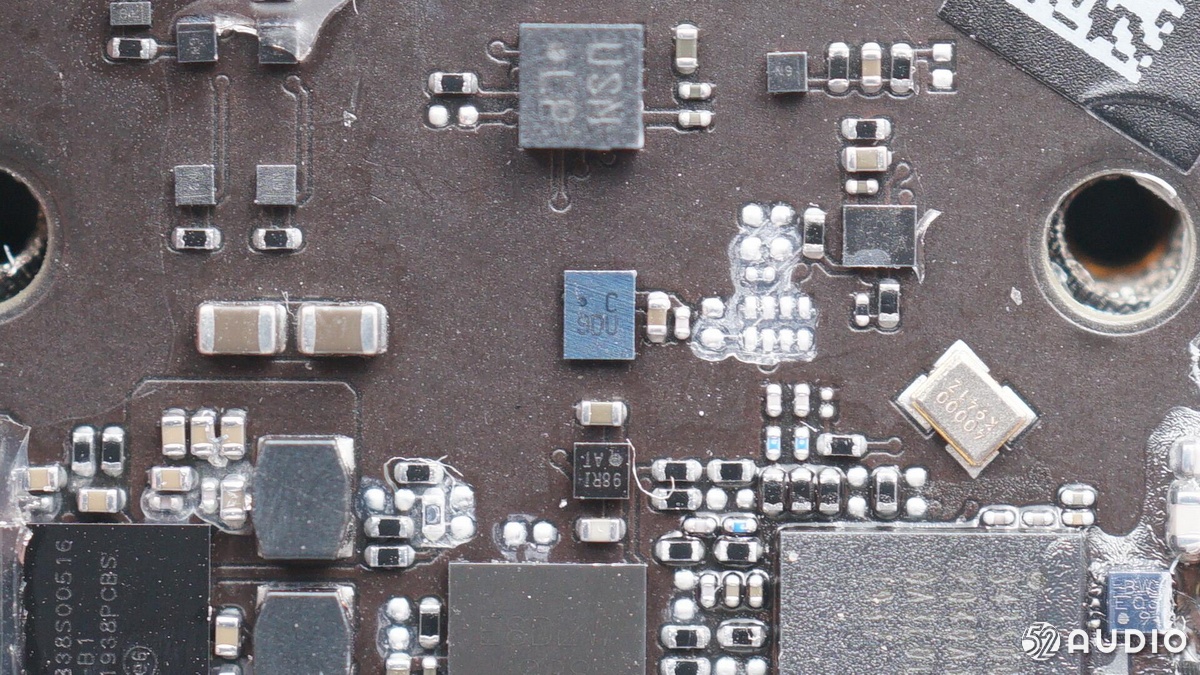

主板背面中间元器件密集区域覆盖有一层保护胶水。

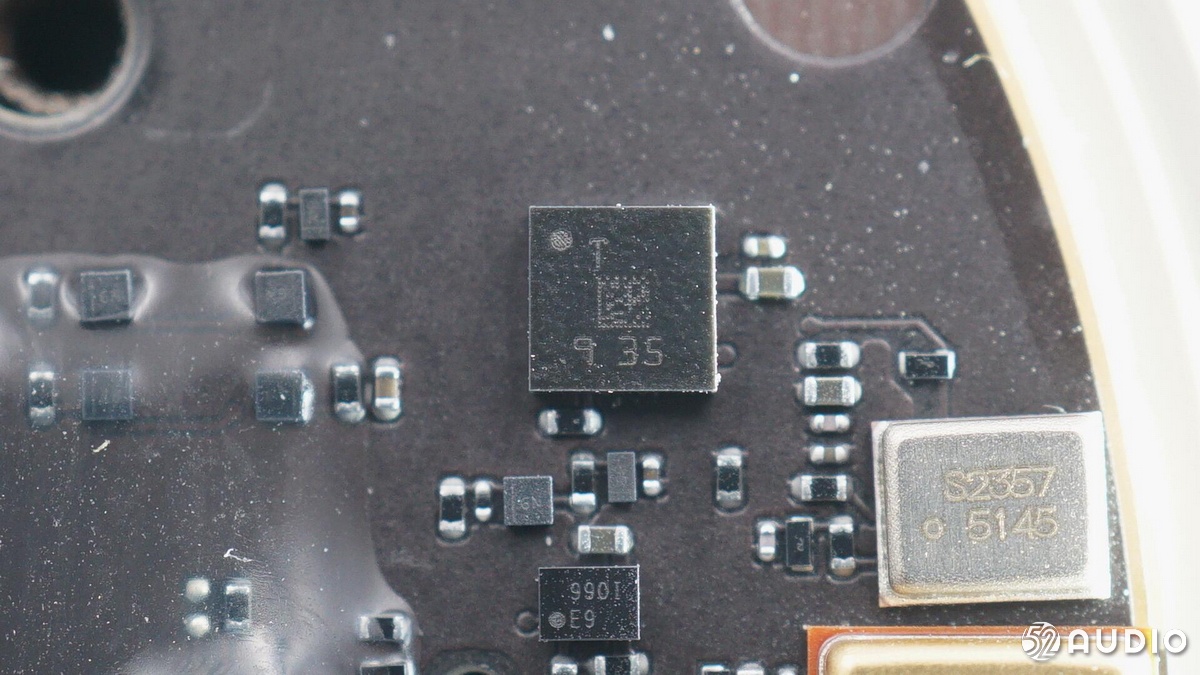

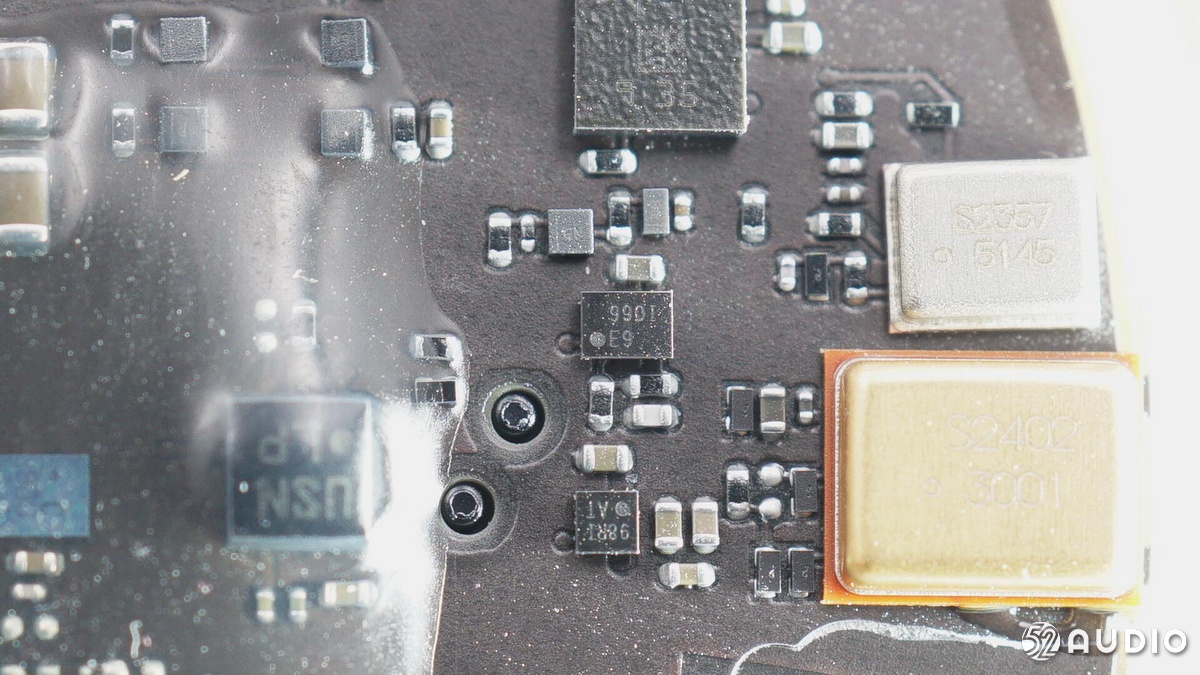

丝印二维码的一颗加速度计芯片。
丝印99DIE9 IC。
丝印631066与98RI AT IC.
丝印USNLP IC。

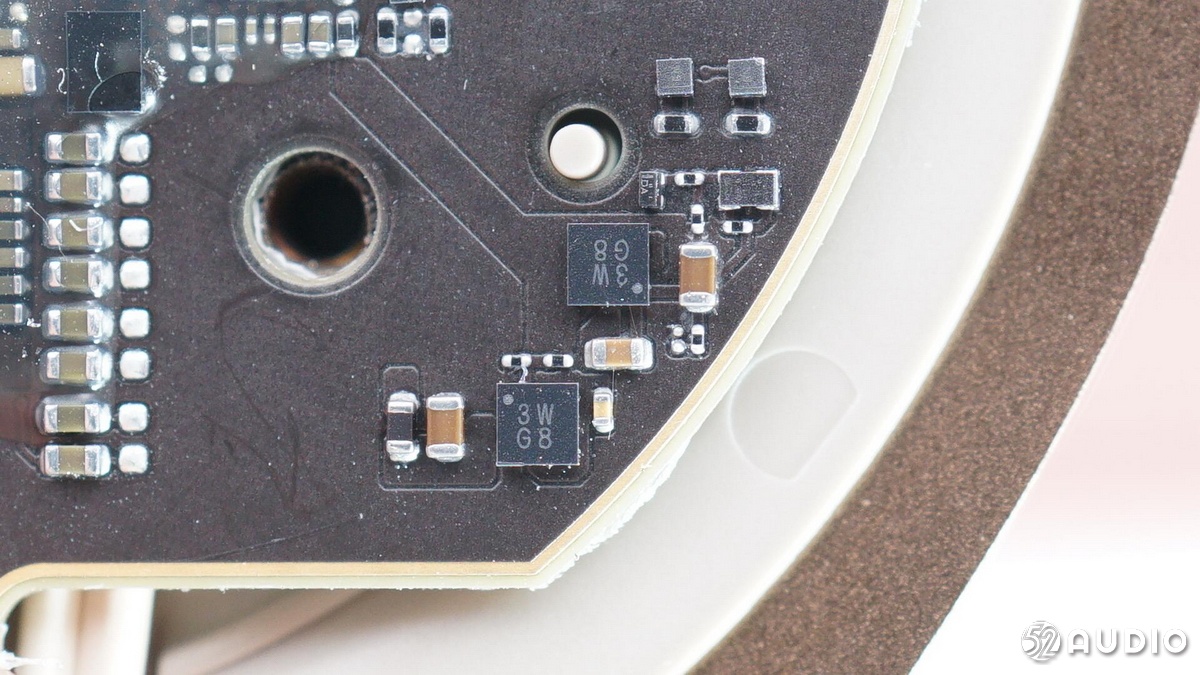

丝印3WG8 IC。
丝印AD IC。

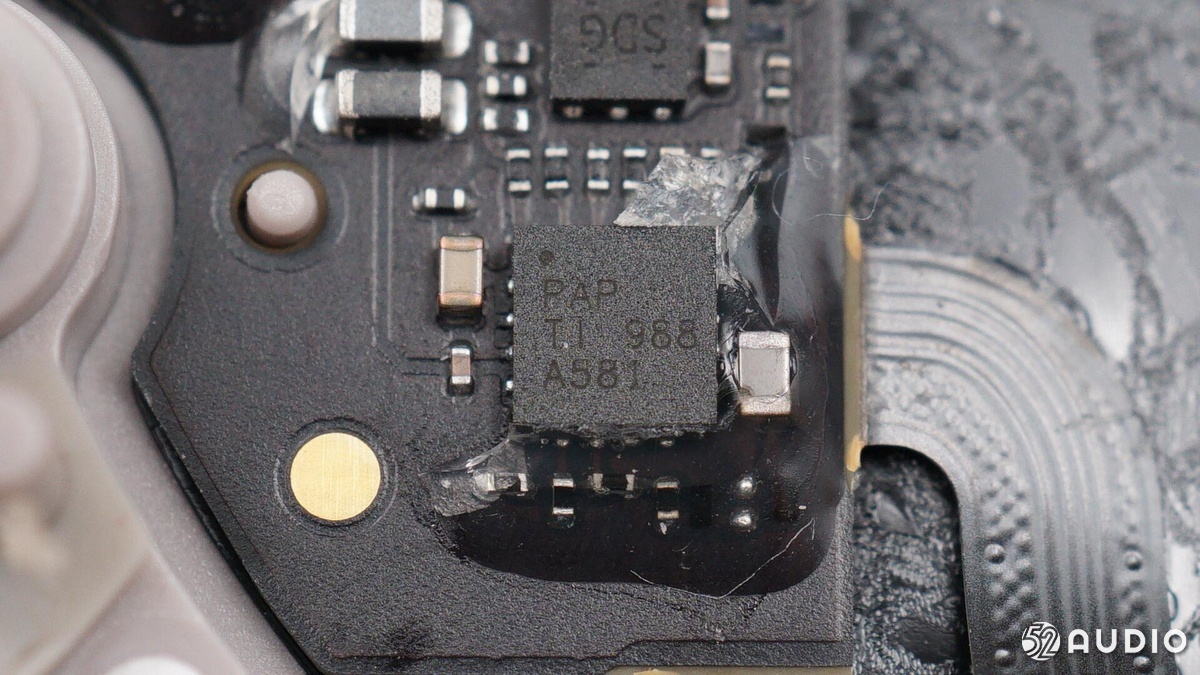

TI德州仪器 TPS62125降压转换器，1MHz开关频率。

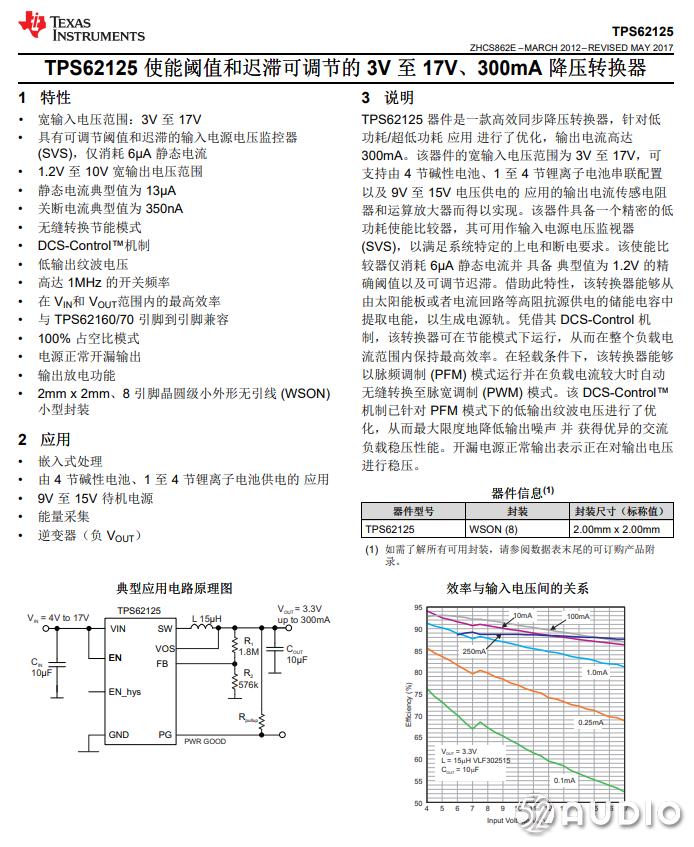

TI德州仪器 TPS62125 详细资料。

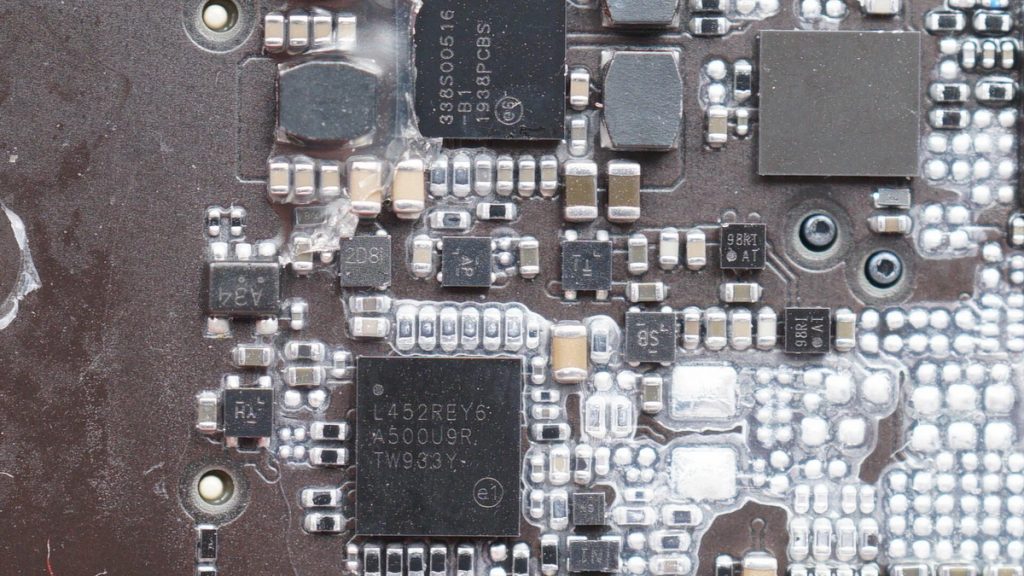

清理掉主板上面的胶水，详细观察一下芯片。
苹果定制 338S00516-B1 PMIC。
ST意法半导体 STM32L452RE 超低功耗MCU+FPU，用于耳机控制。
ST意法半导体 STM32L452RE 详细资料。
丝印2D8的IC。
丝印E8DLW 的存储器。

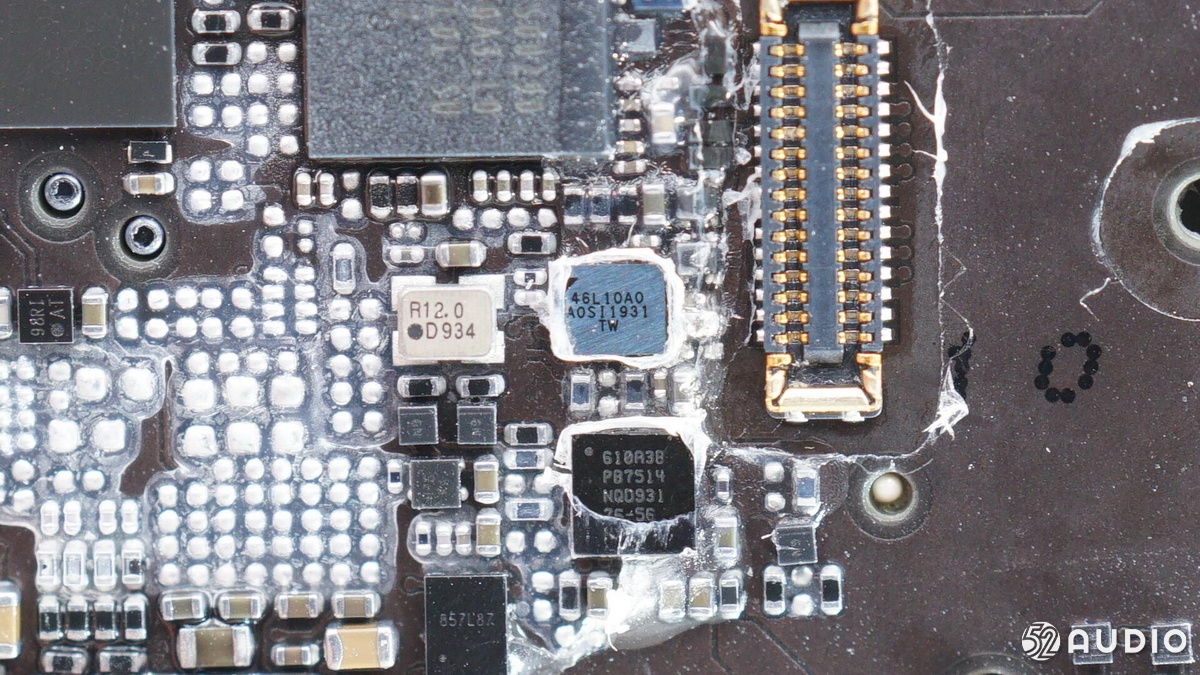

610A3B USB控制IC，用于Lightning接口。

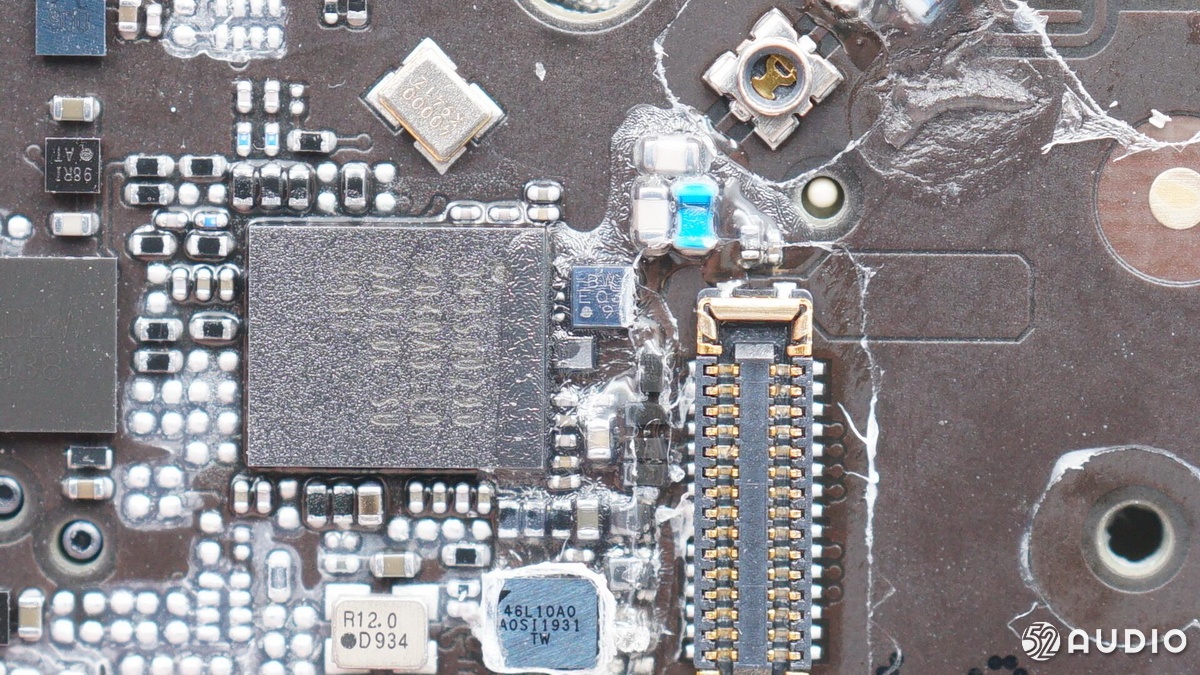

Cirrus Logic凌云逻辑 46L10A0，定制型号。
丝印BWEQ39的IC。
丝印857L87的IC。

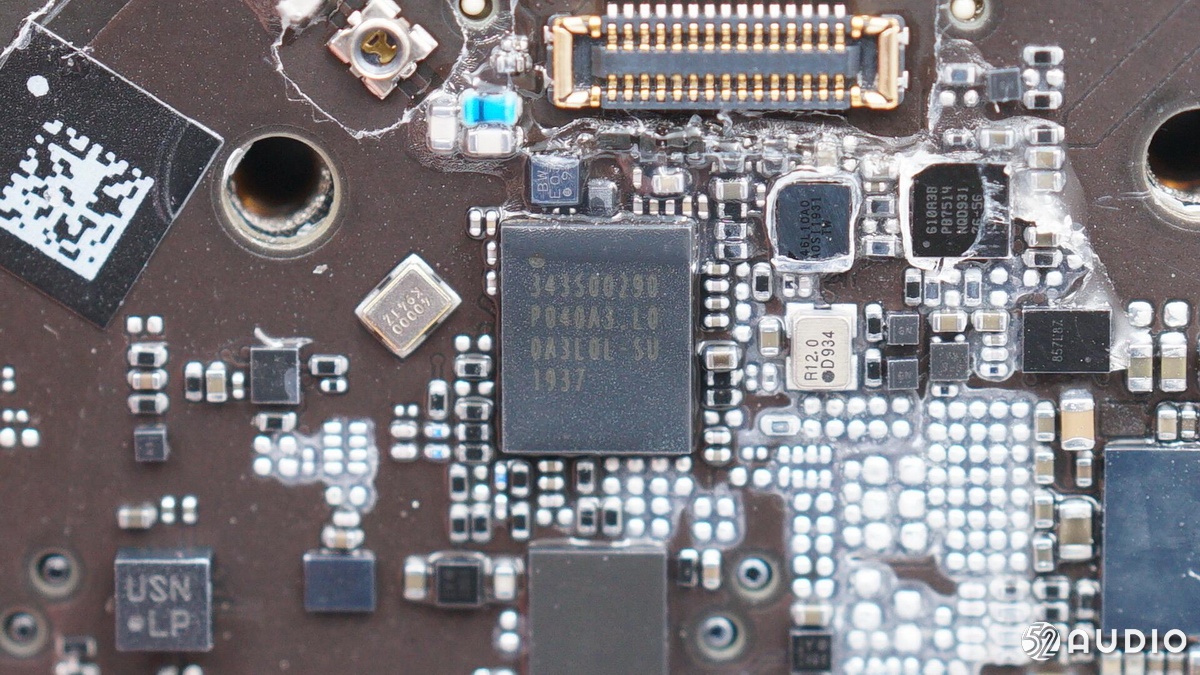

苹果定制 343S00290，苹果H1芯片，与Airpods上相同。
丝印C9DU的IC。

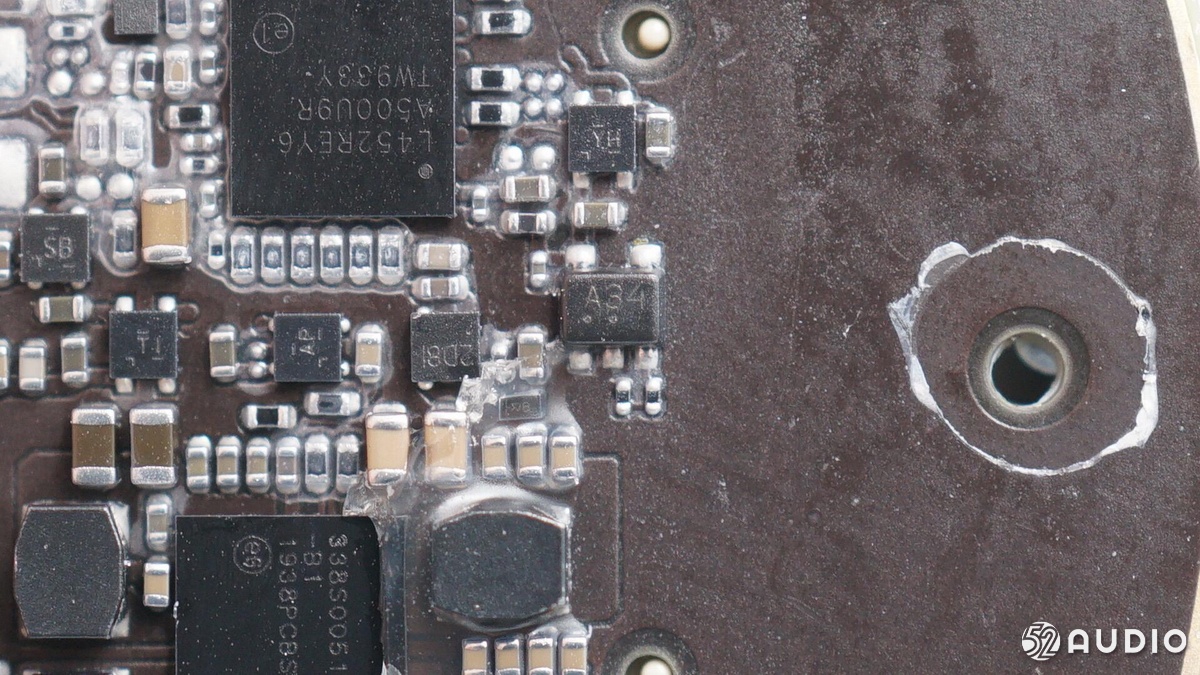

丝印A34的IC。

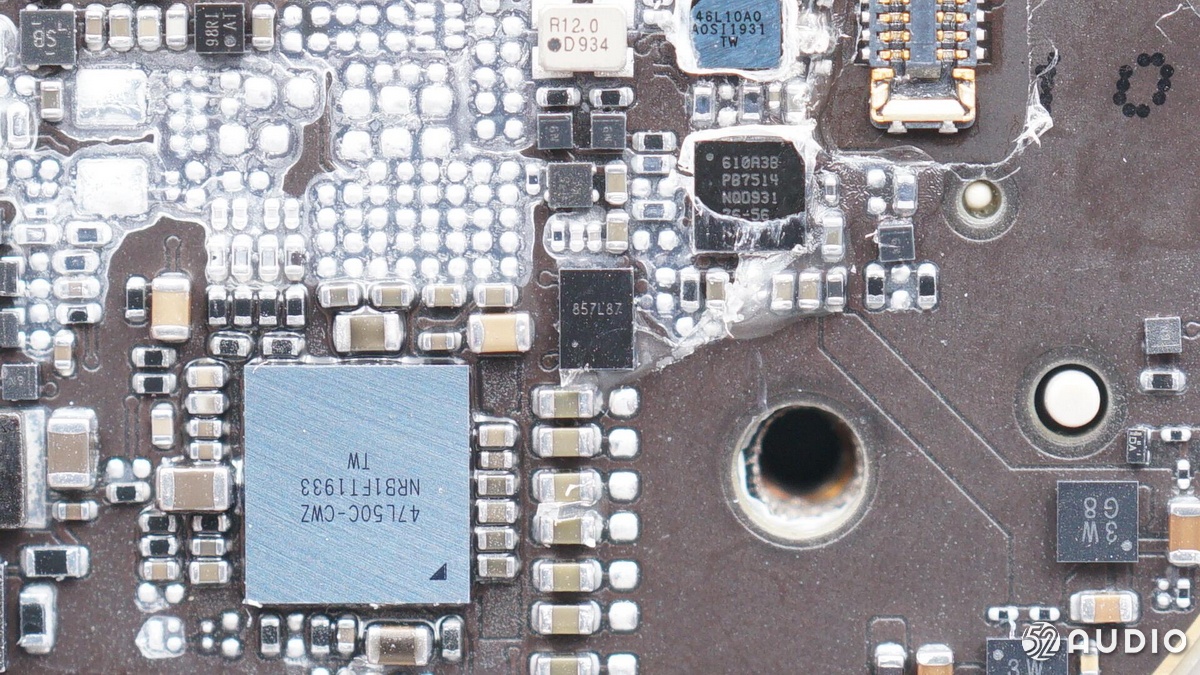

Cirrus Logic凌云逻辑 CS47L50C 耳机单芯片主动降噪解决方案芯片。
集成ADC，耳放，数字信号处理，功耗管理。自适应前反馈，后反馈，自适应外界环境变化，动态EQ，金耳朵音效体验，完整的声学处理，以及CirrusLogic专利的SoundClear ANC，NREC。

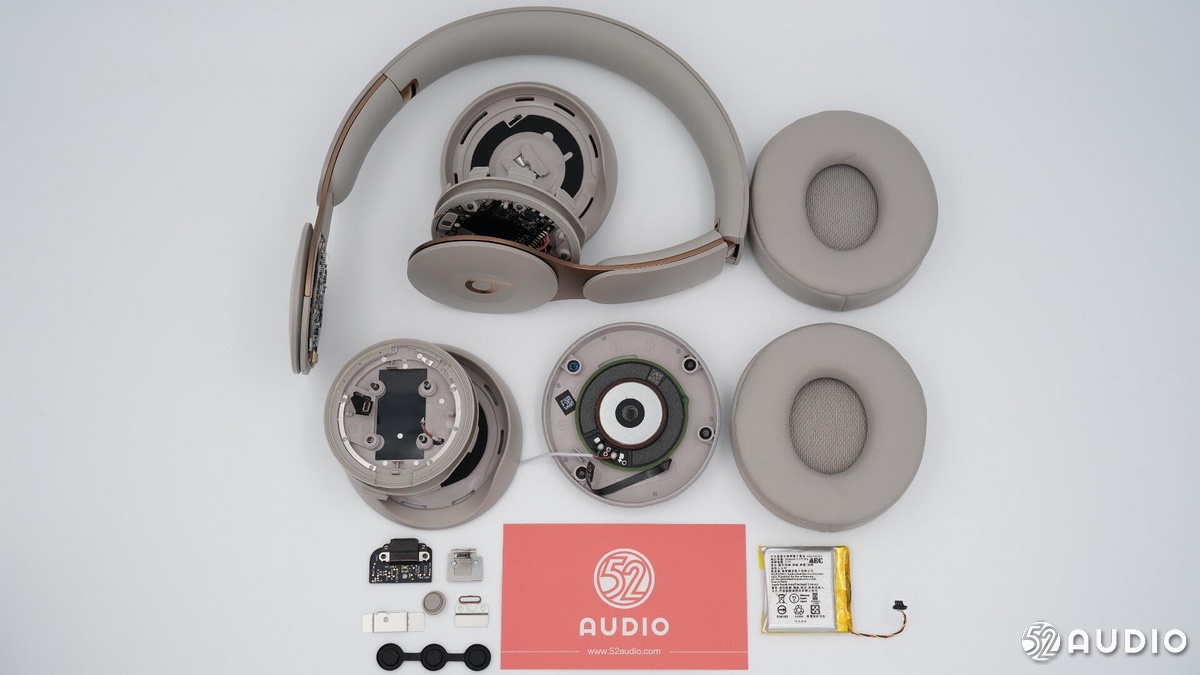

BEATS SOLO PRO头戴式蓝牙耳机拆解全家福。
三、我爱音频网总结
BEATS SOLO PRO头戴式蓝牙耳机外观设计简约时尚，可折叠的耳机设计方便携带，头梁处有柔软的头垫，耳机可实现拉伸和小幅度的左右旋转，能够在佩戴时根据自身进行相应的调节。
在内部结构做工上与简约的外观设计形成反向对比，耳机内部做工复杂，腔体内打开一层结构又一层结构。不过相对复杂的外壳工艺而言，电路排线规整干净，电路板结构清晰明了，并且涂胶水加固处理，整体做工精致有序。
在电路方面，BEATS SOLO PRO采用定制 343S00290，苹果H1芯片，与Airpods上相同。还采用了自家的音频及电源方案，搭配凌云逻辑的降噪IC，充电及稳压均采用德州仪器的产品，ST的单片机进行整机控制。
