1、引脚快捷键
pp 引脚
pw 原理图连线
pt PCB图连线
pn 放置网络标识（或者在页面的快捷方式中右键选择net label，然后按tab建即可编辑文字）
网络标识上面有横线，用反斜杠即可(\U\SB)
ctrl+m测量两点之间的距离
空格来旋转(可以点击器件选择某一点进行选择，围绕那一点进行旋转，空格旋转，按Y上下镜像，按X左右镜像)，而在PCB中只能按空格，不能按X或者Y，按L是镜像
在英文输入法中，shift+空格，可以有45°的线
在PCB中,只滚动鼠标滚轮,上下移动
CTRL+鼠标滚轮 放大缩小
Shite +鼠标滚轮 左右移动
长按右键，出现小手，可以拖动
重新敷铜然后按T+M，即可清除错误。
在PCB板中查看3D图，按数字3切换，2切回来，shift+右键旋转
在原理图库中，按shift+鼠标左键即可拖动一个新的目标
自定义快捷键：在原理图中按A然后把鼠标移到想要修改的位置，按住CTRL后点击,之后选择alternative
原理图中选中元件，CTRL+方向键移动一段距离
ctrl+D在PCB库中查看3D

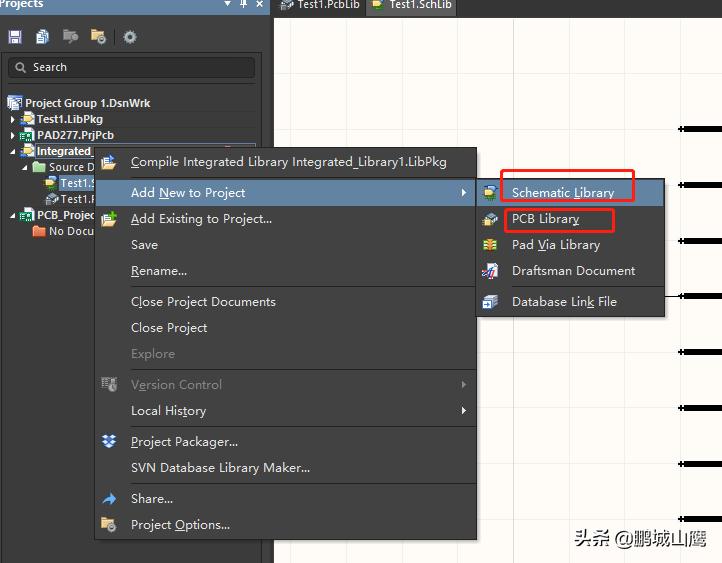

2、创建集成库

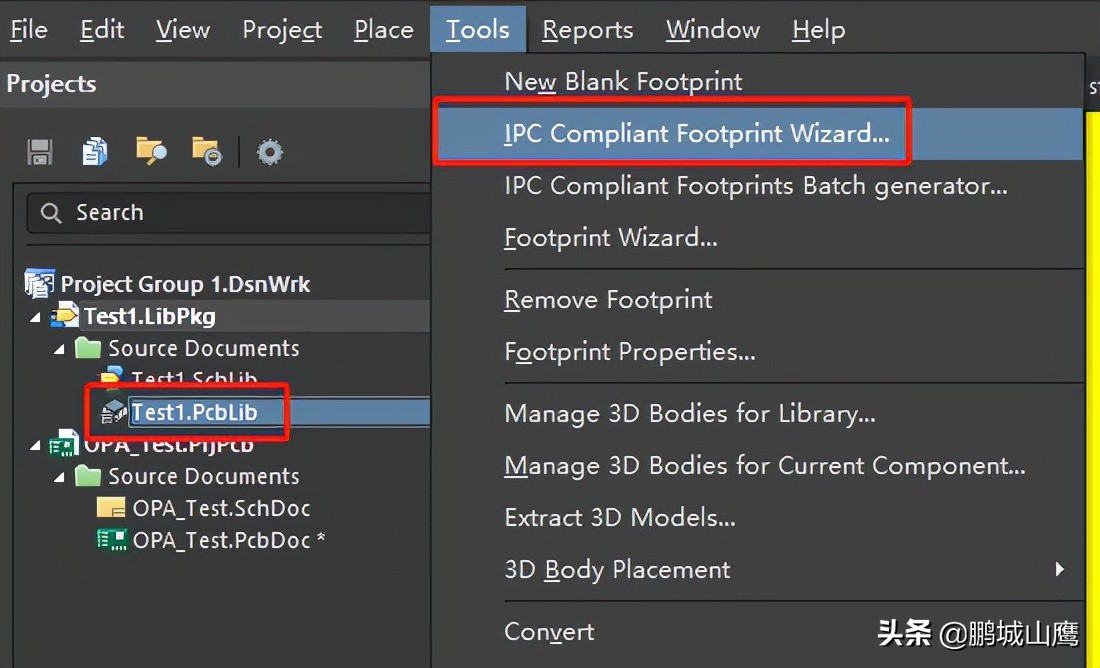

创建引脚图

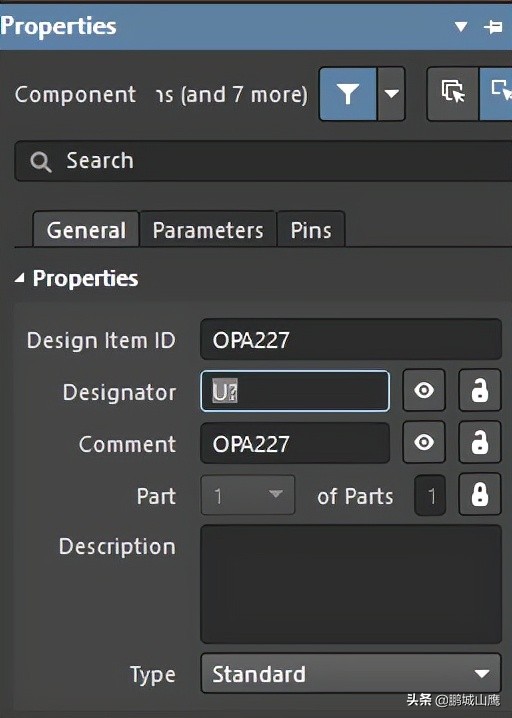

原理图库原件命名:

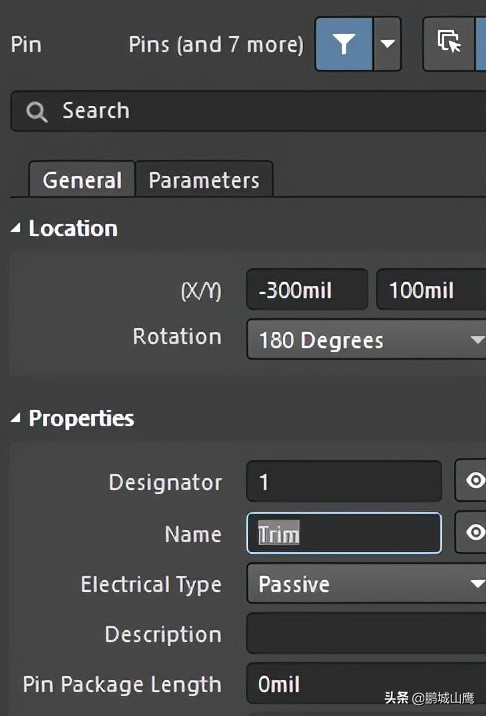

原理图库针脚命名:
元件镜像:

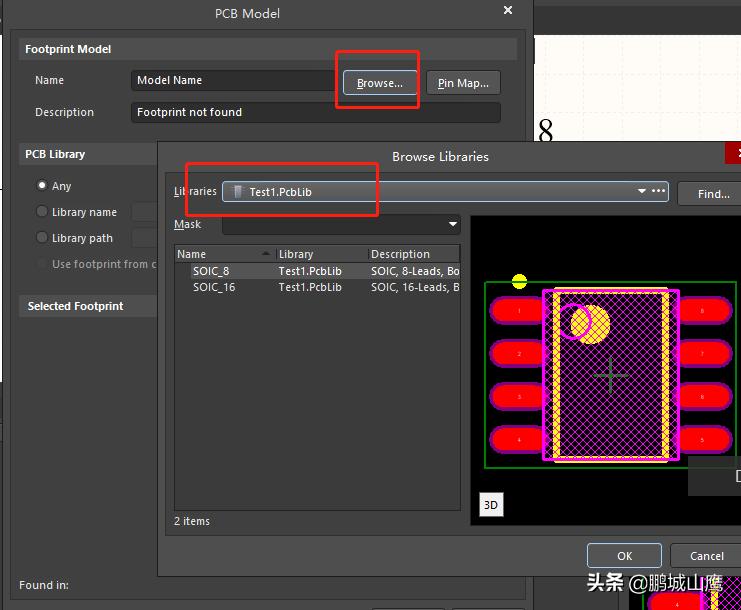

为原理图库添加原理图

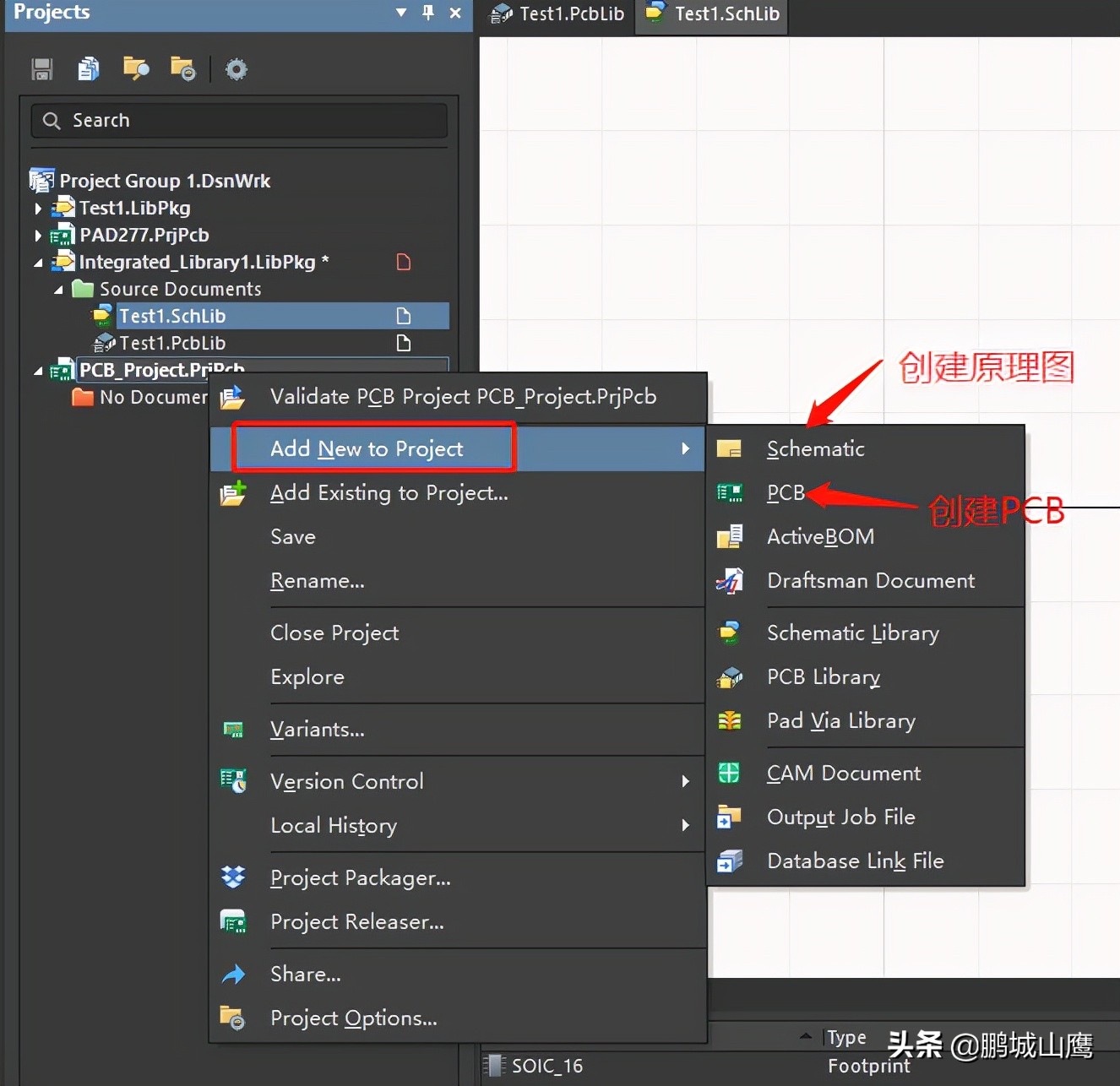

3、创建工程

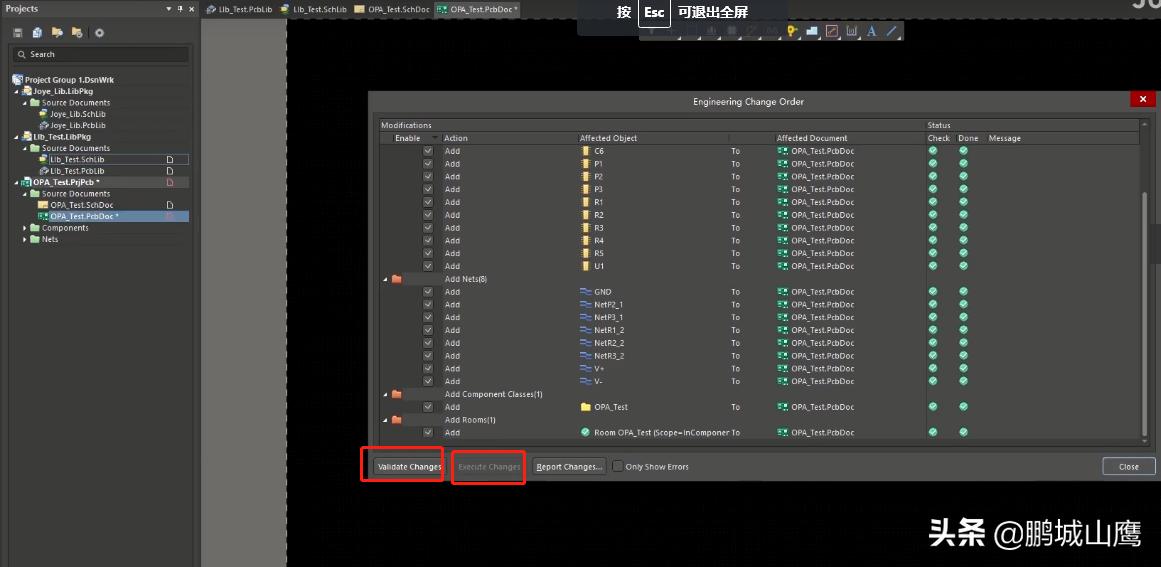

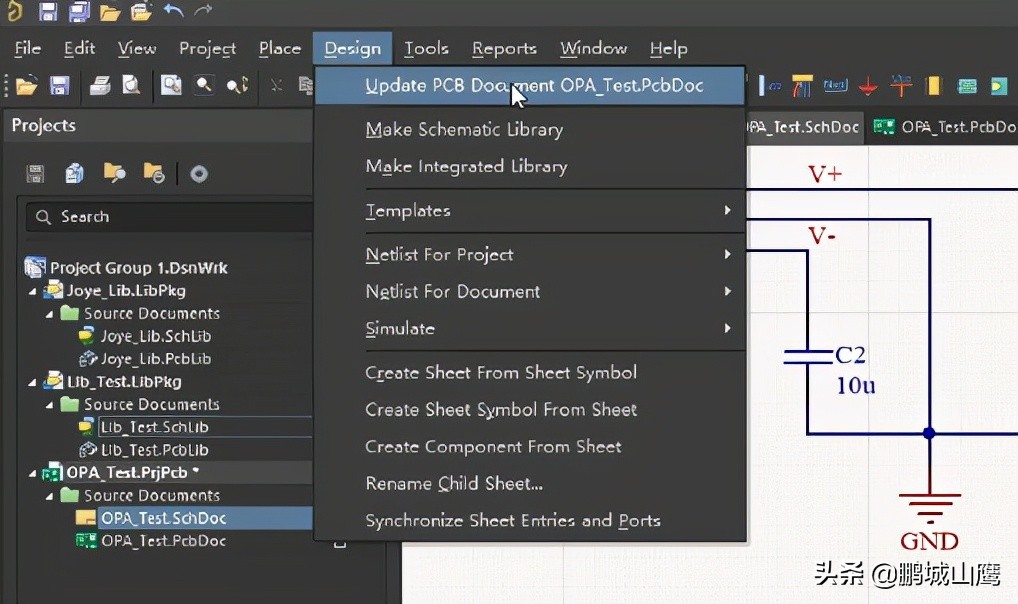

把原理图执行到PCB

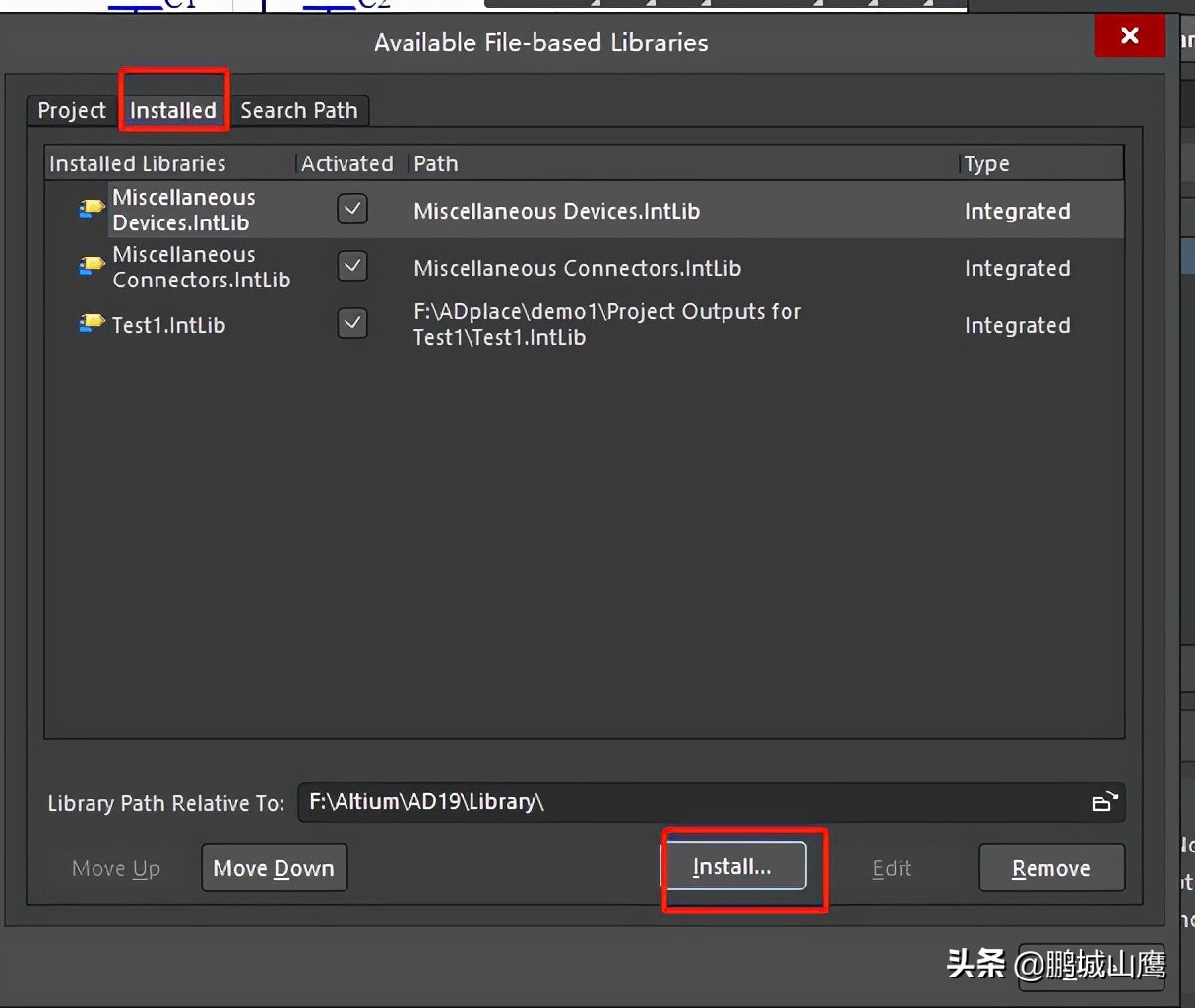

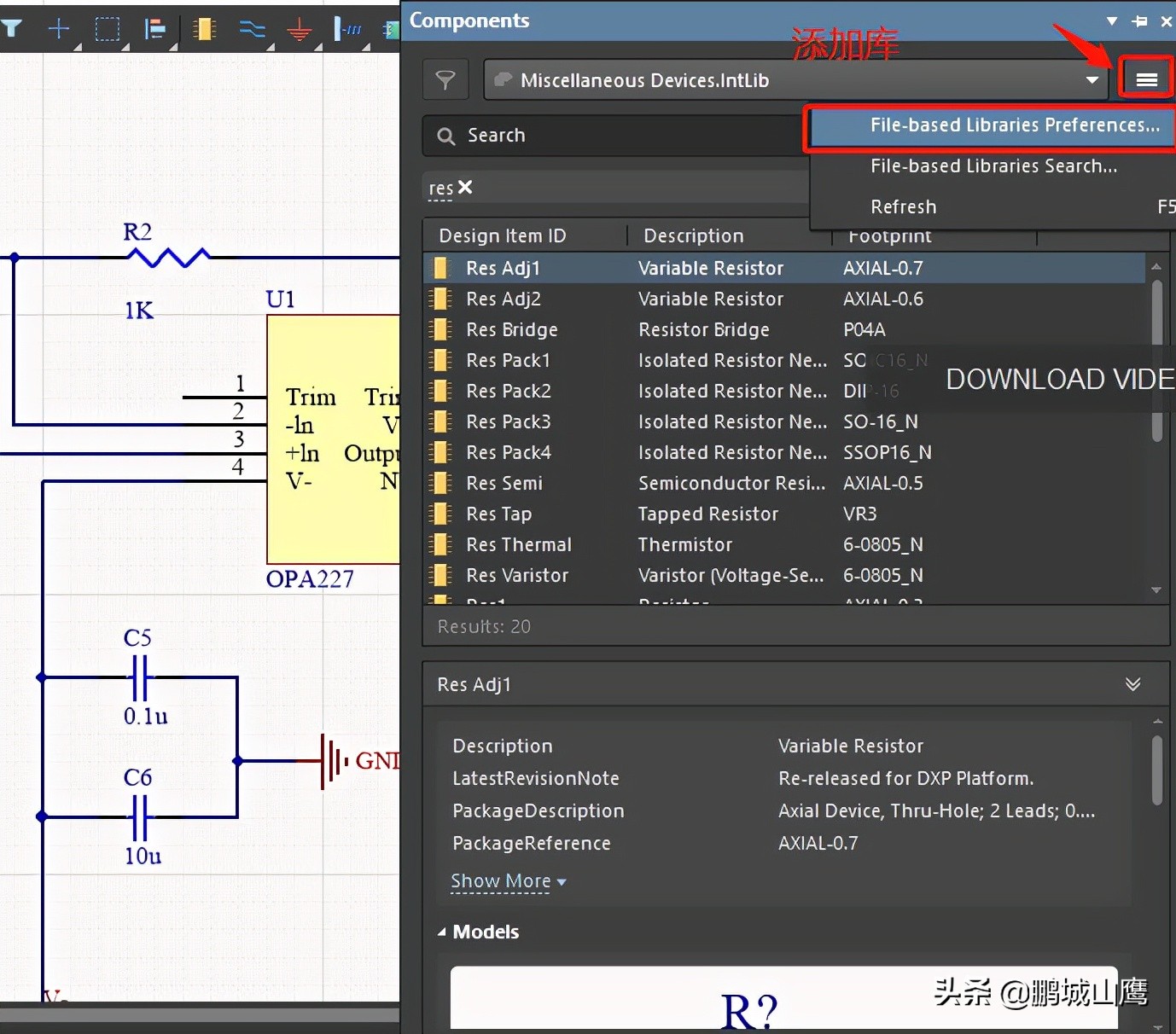

添加库:

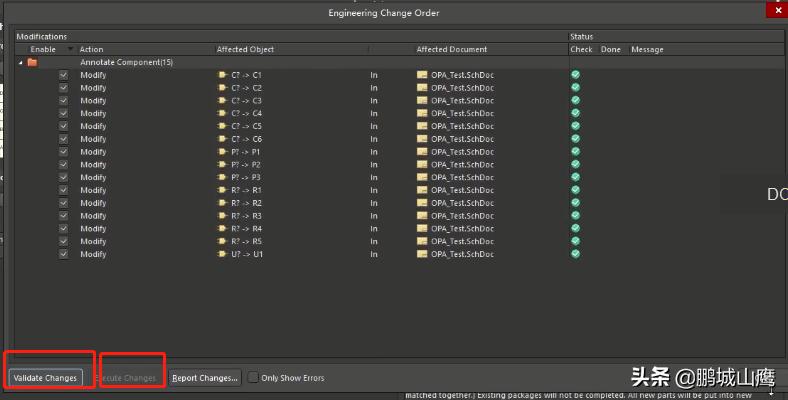

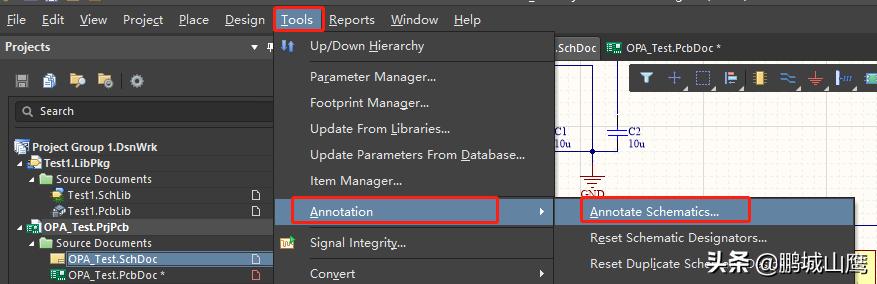

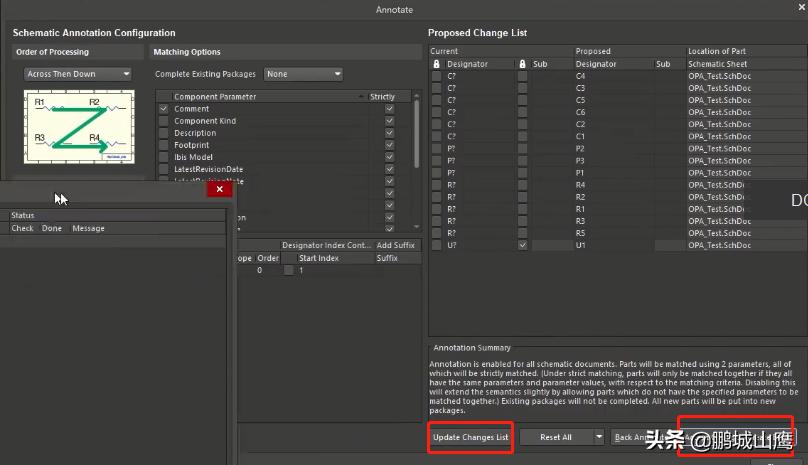

自动更改原理图引脚号
PCB图中连线
改PCB中线宽

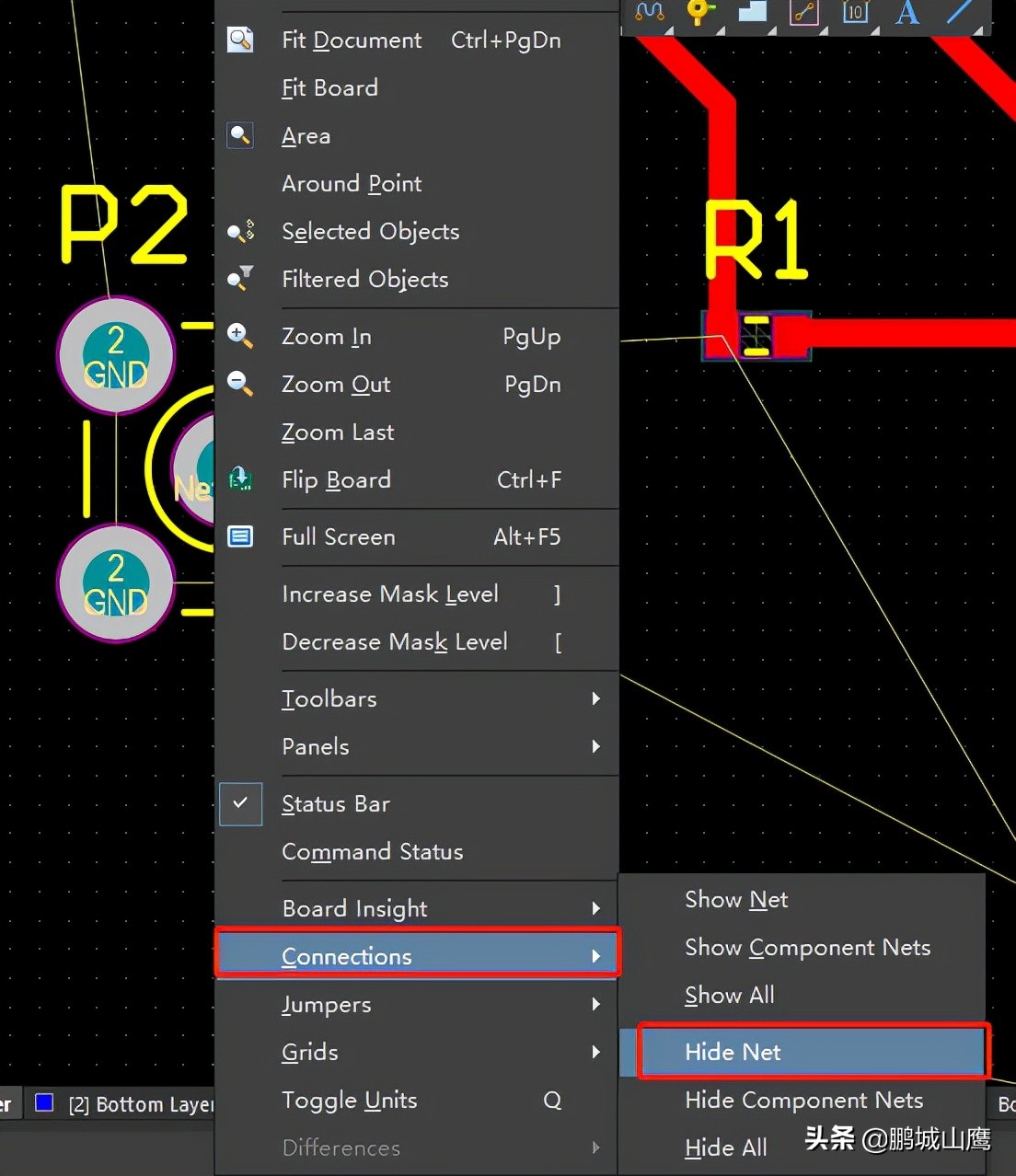

隐藏某些线
先按键盘上的V,然后
方便打孔,与V-处于一个网络

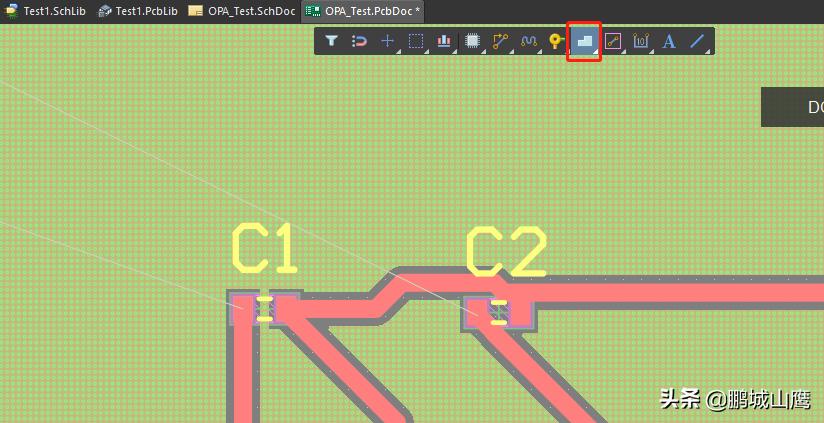

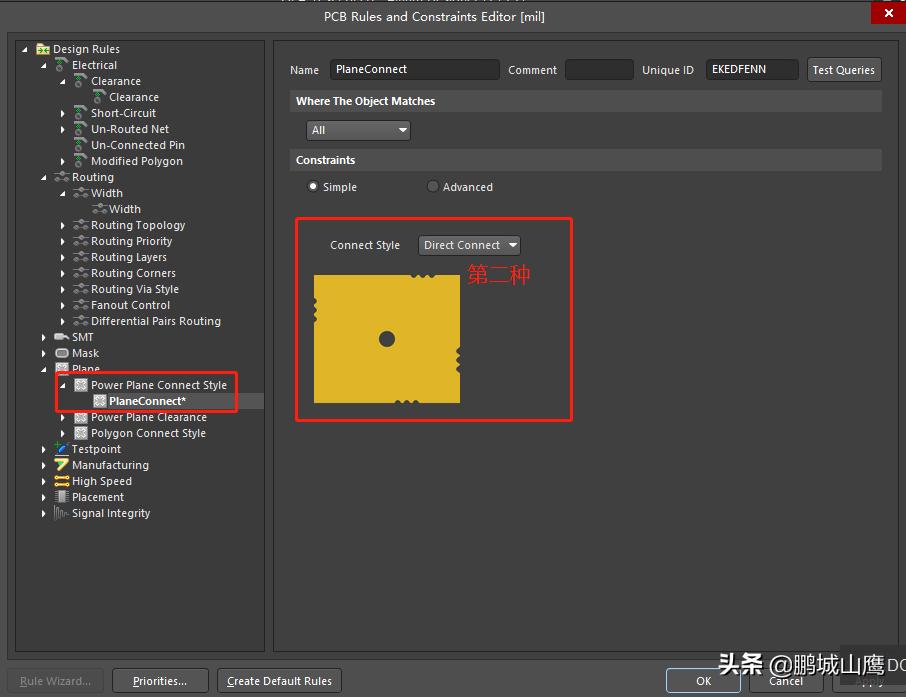

铺铜
然后双击铺好的铜

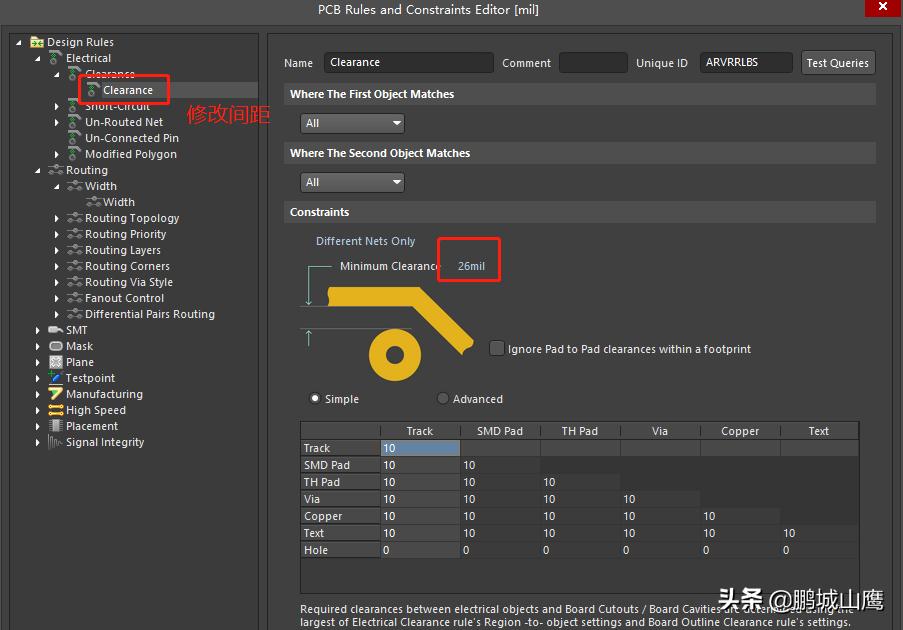

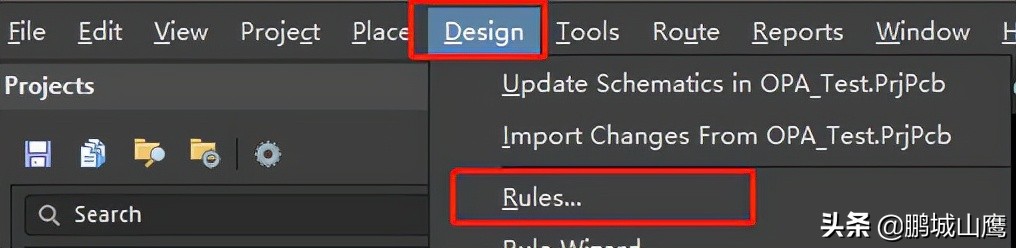

修改间距

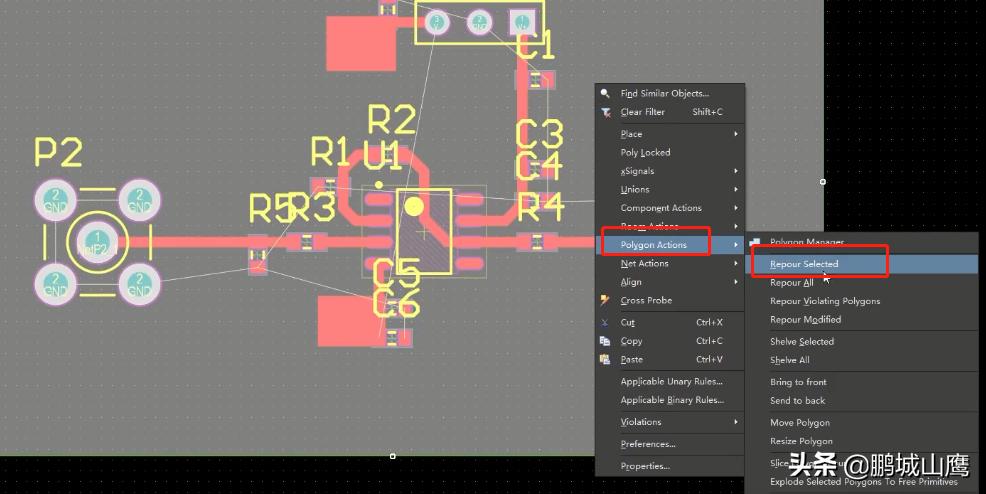

报错后再重新铺一遍铜
铺铜后如果有绿色就是在报错

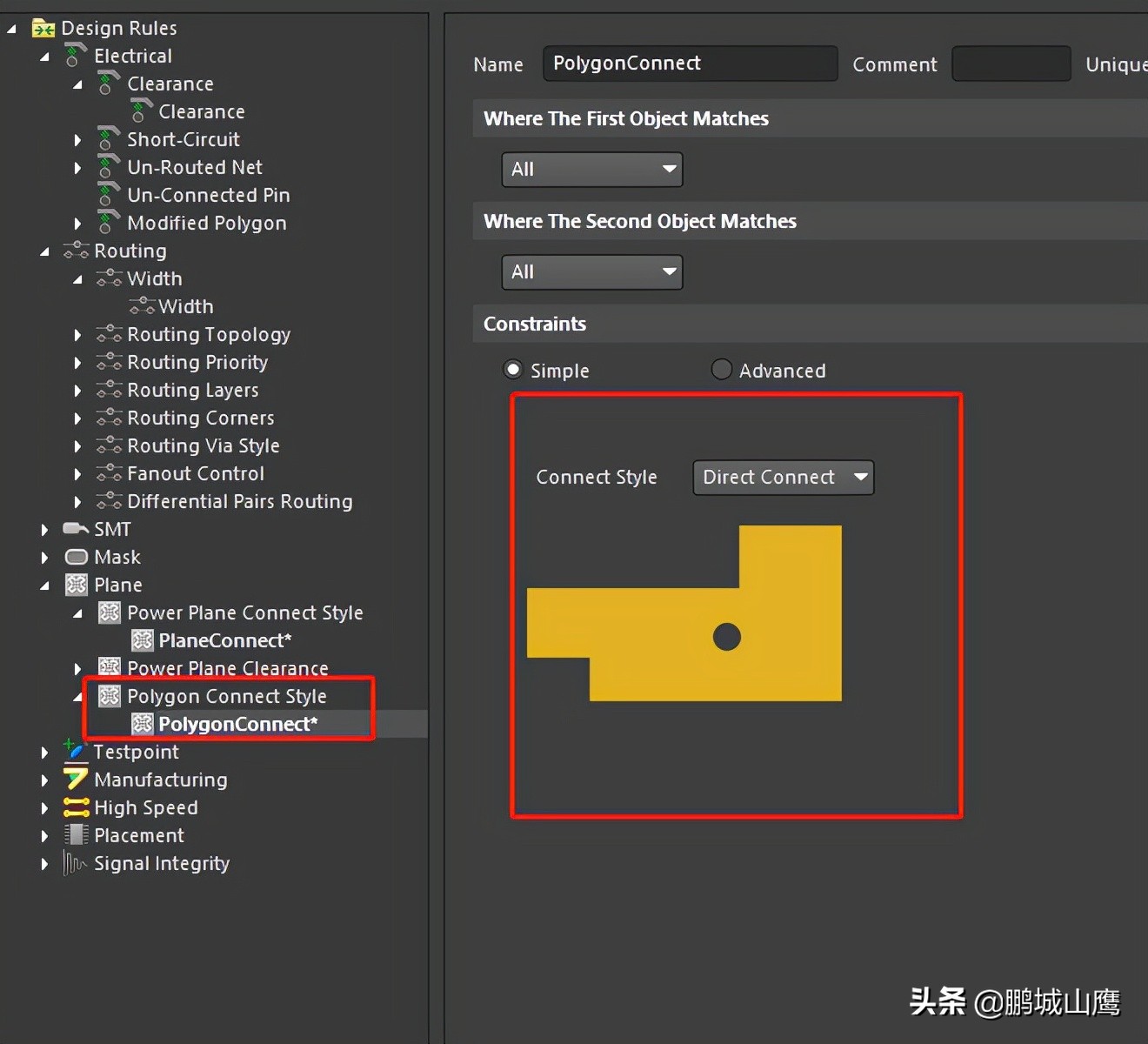

修改焊盘:
再重新铺铜
挖空小的铜

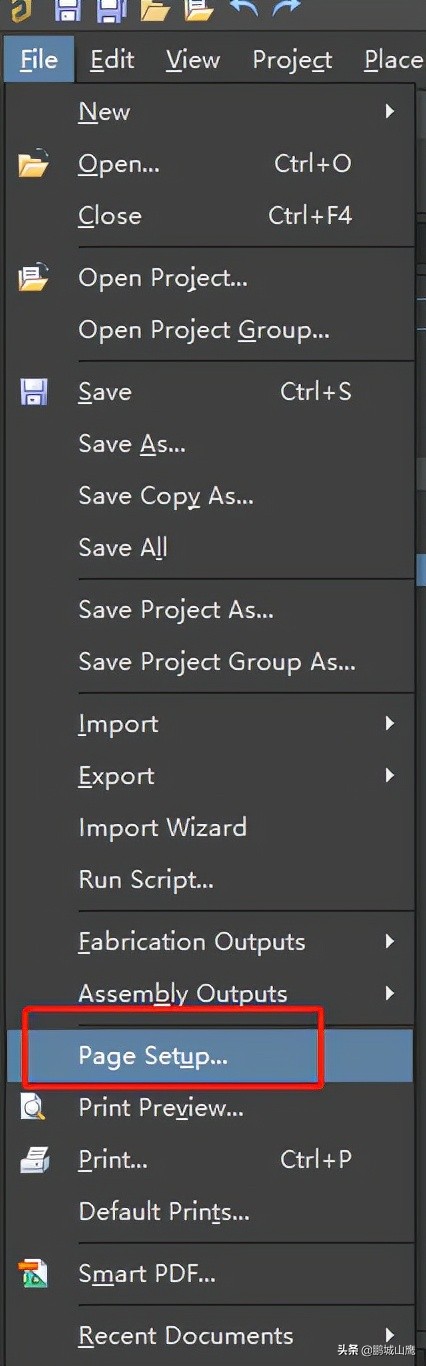

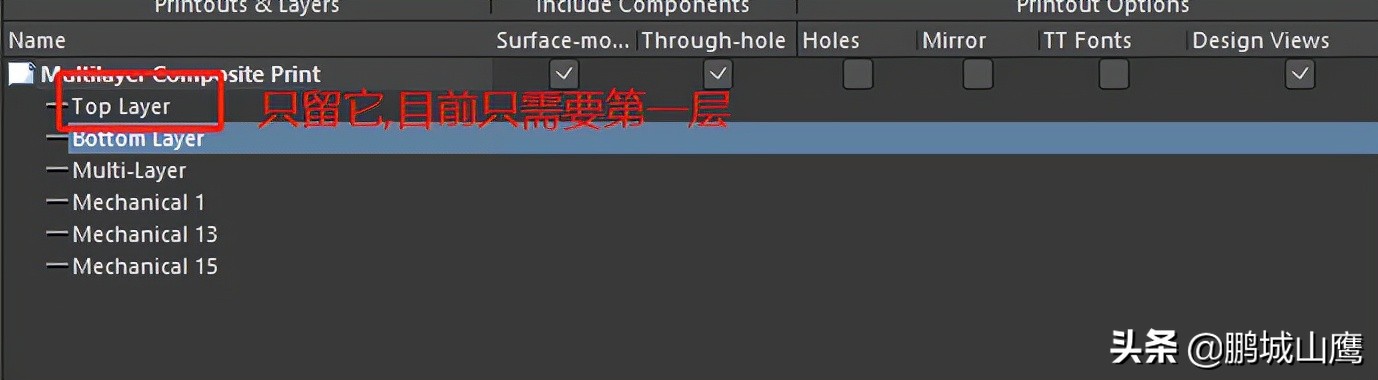

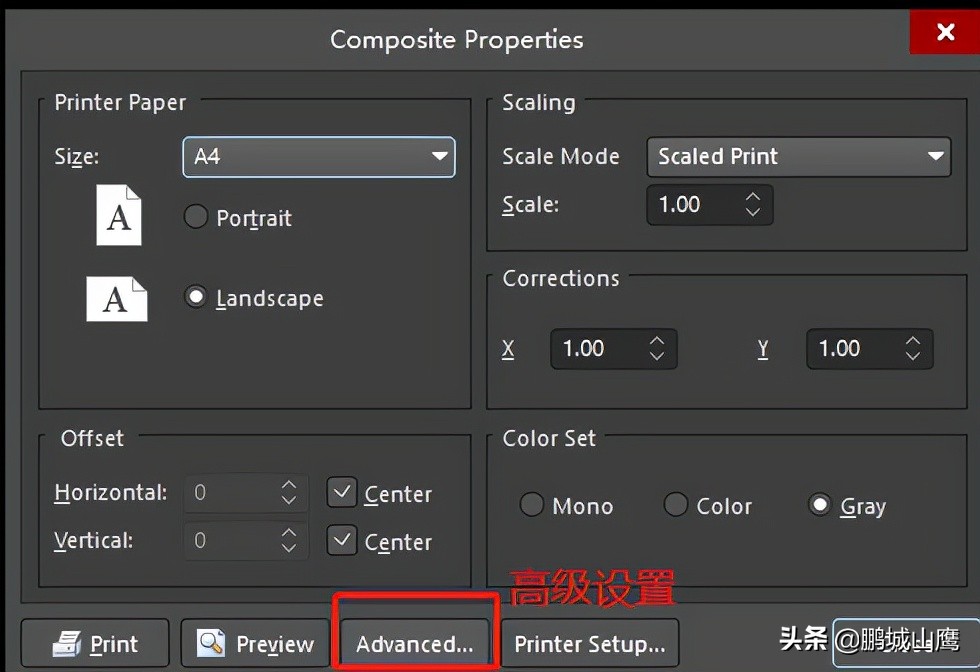

页面设置
