1， 选择软陶的几个基本标准
答：软陶作为一种捏塑材料，在选择时其实是要综合考虑其特性的，而不是只看一个指标。每个人喜好要求和制作作品类型并不一样。所以最适合的其实才是你想要的。不过抛开个人的一些因素，软陶还是有很多基本的指标大家是可以参考的：

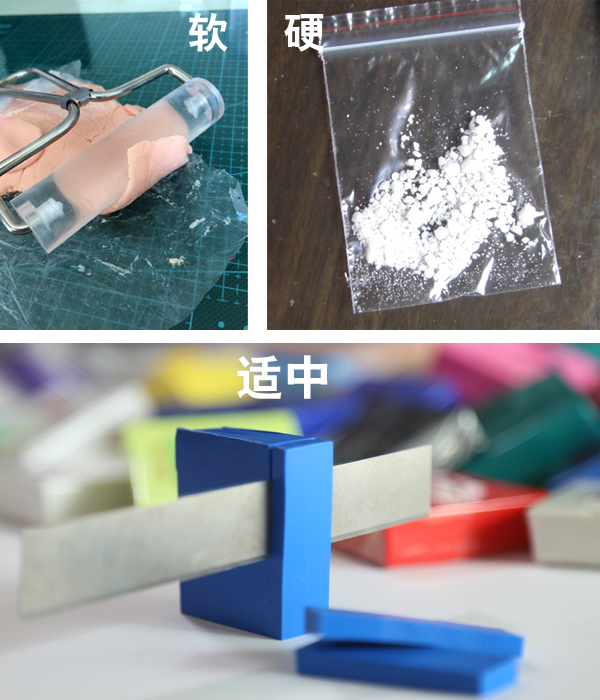

软硬度：这是一个很纠结的问题，不同人对材料的软硬度要求是不一样的。很典型的一个例子就是，儿童和低年级学生在玩软陶时，都希望材料软一些较好，因为好揉，作品要求并不高。而成人在制作较复杂造型或软陶切片时，则建议使用偏硬一点的软陶。同时因为气温原因，夏天玩软陶时会觉得软陶会手感更软，而冬天气温低时软陶更不容易软化。软硬度只是一个参考标准，基本原则就是可以软不能太粘，如果你买的软陶油性很大，粘手粘工具，根本无法塑型，那就是不合格的材料。硬但不能碎渣，如果根本不能揉成型，全部是颗粒状，那说明放置时间过长油性挥发。新手往往因为对材料特性不太熟悉，容易出现较多揉泥的问题，对偏软偏硬的软陶无法控制，后面我们还会提到一些揉泥的方法和面对软或硬的软陶一些解决方法。
细腻度：细腻度是一个很重要的指标，这个直接关系到是否能更细节化的表现作品。美国PREMO和SCULPEY系列有些摸起来会觉得比较硬，但实际很容量揉开，主要一个原因就是材质非常细腻。好的软陶在生产时使用的基料目数是很高的，这也决定最终材料的细腻度。另外抽真空的生产设备和工艺，在生产时就将材料内部的空气抽走，材料会更细密。用刀切软陶的截面，表面平滑细密，无气孔，颜色均匀，这就是比较好的材料。我们陶立方也在以美国土为目标进行开发适合手办级的材料，后面的美土材料就是陶立方自主开发的原型材料。
进口美国土
美国土作品

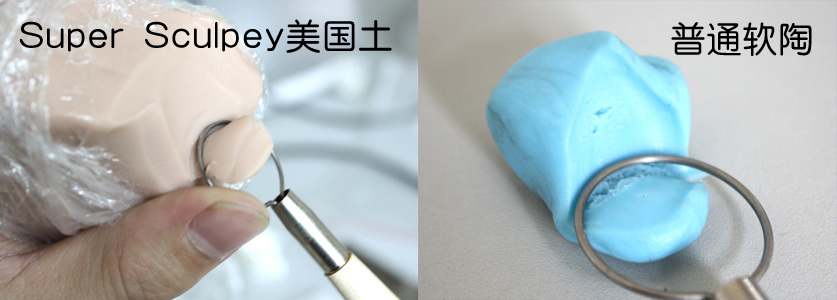

结合度：所谓结合度，就是两块软陶压一起，是不是能很好的连结。在做造型时经常有不同的部位需要进行组合，特别是人偶制作，脸部的五官是不可能一次成型的，雕塑和手办原型制作时经常用到的添加法，是需要将小团的陶泥一点点往脸部堆、压、抹。所以细腻度非常关键，颗粒太大的软陶是很难抹平的。这也是大部分手办原型作品会使用精雕油泥、美国土类的材料的原因。国内因为众多陶友是希望直接做出成型的作品，而不是再去分件翻模，所以使用带有颜色的软陶直接做出造型作品的较多，这时候可能建议大家精细部分可以用更好的进口材料，普通部分可以用一般材料，甚至用不同的土进行调合找自己需要的手感。

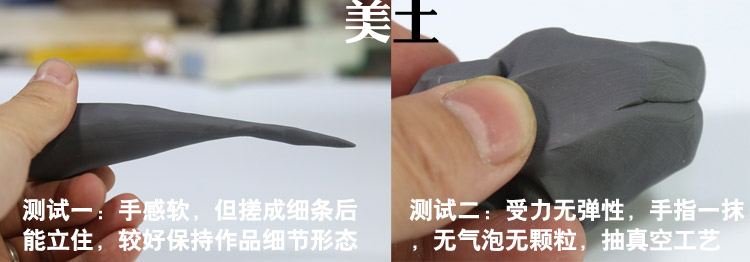

陶立方产美土材料

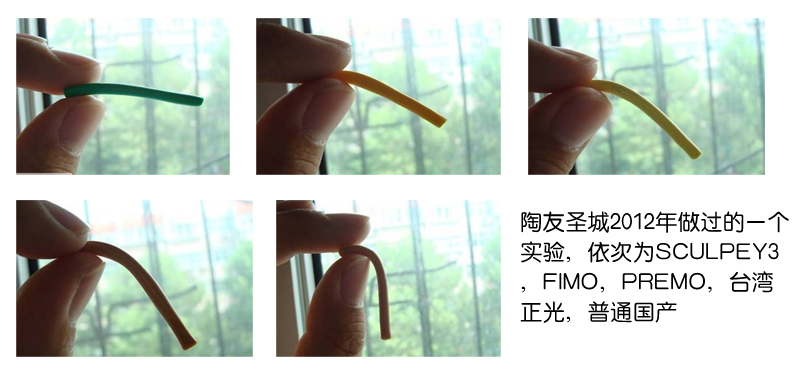

变形度：这里有一个测试，就是把软陶搓成不同粗细的长条，手握一端，看另一端的下垂度。一般来说越平越挺的更好，这个和材料的软硬度和细腻度其实也有关。软的一般很难立住，所以我们常说太软不好塑形也是这个道理，做出一件作品，放一会儿发现怎么有些部分往下塌。是不是越硬越好，也不一定，总体来看，摸起来硬，揉起来软，搓成条能立住，用压泥机进去方条，出来也是方块，是比较好的表现。

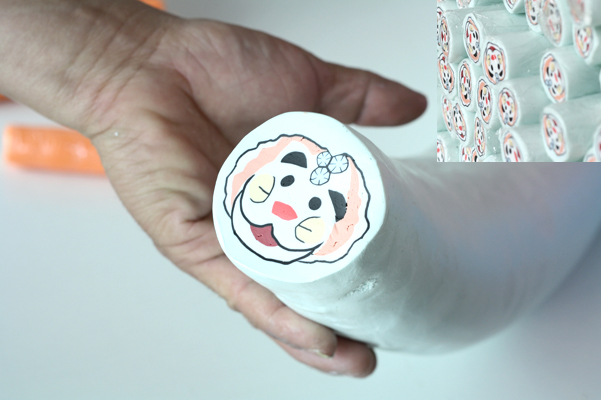

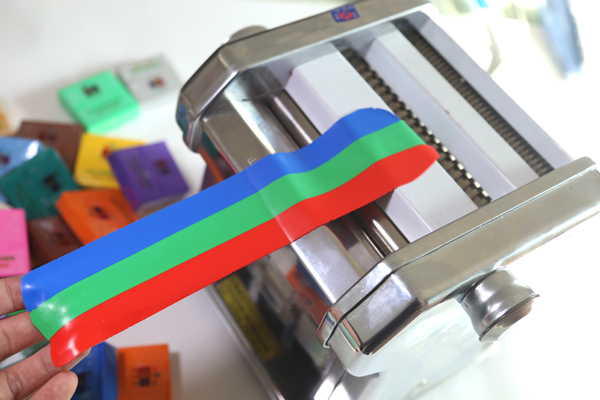

延展性：软陶搓成条状或压成片状，都会有一个廷展的过程，这个其实也是相对的，并不是说拉的越长越好，实际生产中，这个特性是可以调配的。如果胶性很强，软陶材料是可以拉成丝状的，但这个又会有什么实际的用途呢？当然一拉就断的也并不好。特别是在做花条切片时，因为要将粗的花条拉长（而不是搓长），所以对材料的延展性还是有一定要求的。做花条的泥一般建议不要太软太油，你会发现很难控制，图案变形是难免的。
烘烤效果 ：最终都是要烤制成成品的，不管怎么样烤，烤箱也好，水煮也好。最终两个重要指标，一是结实度，烤好的软陶是很结实的，不会出现一抠掉一块的情况。用指甲用力划，表面略有凹陷，说通俗点吧，就象你划硬塑料的感觉。一般陶珠类作品，往地板上摔，是会弹起而不会碎裂。二是韧性，为什么现在要强调最好有一定的韧性。因为这些年陶友的作品越来越大，越来越复杂，细枝末节的部分越来越多。如果烤后的韧性比较好，是可以解决很多问题的。比如头发，兵器，衣服这些部分，就不会更容易损坏了。韧性一是和材料本身有关，二是和烘烤有关。这些在后面的烘烤部分再详细介绍，因为烘烤的方法和经验太多了。比如：软陶固化的方式，烤箱的选择，大作品怎么烤，陶珠怎么烤，烤焦起泡的原因等。

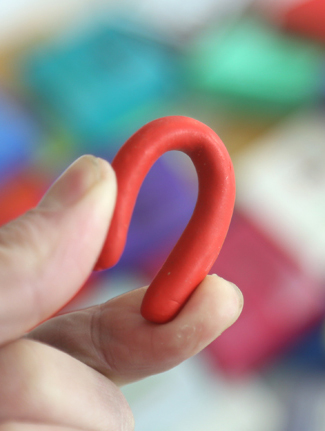

烤好后的韧性很强
2， 揉泥的方法和软陶掉色的问题
答：揉泥是制作前必须的，就象揉面一样。揉泥可以让材料内部的油化开，充份均匀的将材料软化，将里面的空气挤出。软陶和所有的粘土材料都不一样，它是偏硬一些的，玩粘土的朋友经常在最开始不适合这种手感，软陶主要是靠手温去慢慢软化，所以正确的方法是，每次不要取太多，放在手心，快速转动，软陶受温后就会软化，而不是使劲去捏去搓。
比较干燥的环境下，手上容易起静电粘毛，揉干净软陶前，手边放一团浅色废泥，搓几下，把手上绒毛粘掉再揉干净的泥。在桌面压泥片时，也有一个技巧，不要在同一个地方，同一个面上反复压，这样容易粘桌面。正确的方法是，用擀棒压几下后，翻面再压反面，来回调整。还有一个方法，找张A4白纸，把陶泥放纸上压片，这样成型后更容易取下来。油性较大，比较软的陶泥，可以压片后用A4白纸包住，放一晚上吸吸油再使用。而太硬的软陶，可以加入软化剂进行调合（有些陶友试过甘油，植物油）。
软陶材料主要是色粉与原料混合制成。所以一般多少会有些掉色，特别是红，蓝，黑几种深色。开始使用时得注意一些方法。首先做之前手一定要清洁干净，先揉浅色，再揉深色。揉完一个颜色后建议湿纸巾擦一下手，再揉下一个颜色。特别是手上容易出汗的朋友，因为如果手上如果有之前揉泥时的残留的话，再接着去揉其它泥，会更容易粘手。
3， 制作时的经验和一些常用表面处理方法
答：每个人都会有不同的制作经验和方法，这里主要提一些基本的，常用的以供参考。俗话说慢工出细活，想要做出精美的作品，除了制作者本身的美术、塑型功底之外，耐心和细心也是必不可少。制作软陶的工具一般建议用金属材质或压克力材质，因为比较耐用，也比较容易清理。擀棒，塑型工具，牙签类的是最基本的，随着水平的提高，可能会用到更多辅助工具，比如手动、电动压泥机，压克力滚筒，各类模具，挤泥器，切割打磨工具，上色上光用品等。除了购买，生活中常见的一些物品，只要觉得用的顺手，其实都可以在制作中使用。

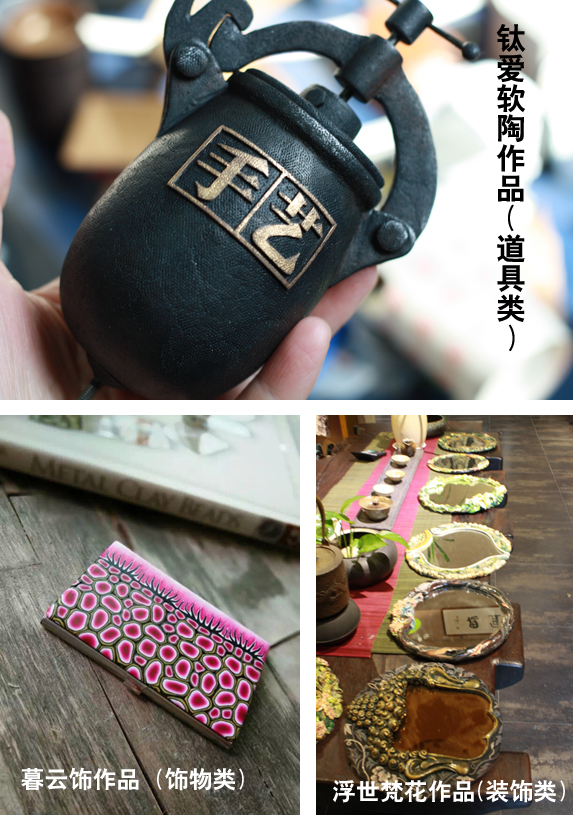

软陶作品类型其实并没有必要去分类，因为各类题材形式太多了，很多也没有严格的界限，可以说创意有多少，类型就有多少。非要分的话，主要可分为两大类，一是造型类，包括写实人偶，卡通动漫人偶，游戏角色，场景道具等，二是饰物装饰类，包括各种饰品，平面装饰画，立体贴花器物等，前者需要慢慢培养自己的造型能力，网络上的软陶造型作品参考很多，各类动漫游戏素材也很多，是国内制作的主流，初期主要通过模仿来学习制作。注意配色与比例结构的和谐。非常复杂的作品，完全可以分部制作，分开烘烤，再进行组合。饰物装饰类作品可以通过一些教程和书籍来学习拼花技法，原理基本是一样的，但图案的设计与变化是非常之多的，国外的大部分软陶作品都是以拼花原理为基础进行创作，非常考验配色与设计功底，作品可以产生意想不到的艺术装饰效果。

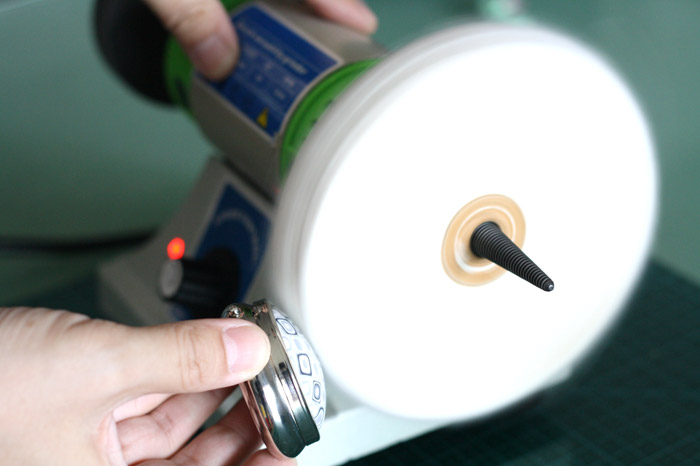

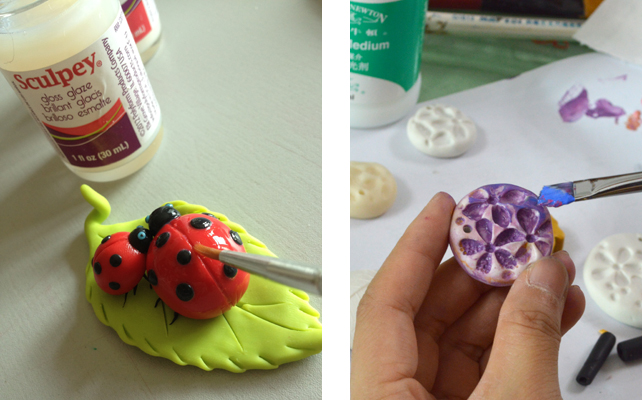

表面处理不是必须，有些人就是喜欢表面哑光不平的效果，有些人喜欢光滑发亮的效果。表面处理包括两个方面，一是制作过程中，很多陶友提到作品表面很多指纹，不光滑，不干净。其实和材料及手法都有很大关系，偏软偏油的材料相对更容易粘指纹及灰尘。另外手法不熟练，反复的去调整修改作品，也会导致表面不平整。常见的手法是用手指肚轻抹，光滑圆柱工具来回滚压等。二是烘烤后成品，这个主要有三种处理方式，一是丙烯上色，二是上亮油，三是打磨。丙烯上色更适合有一定绘画功底的朋友，因为通过上色可以让颜色更自然更丰富，达到涂装的效果，比如岩石，金属做旧效果。亮油有专业的SCULPEY亮光油和哑光油，也会有朋友用模型漆和指甲油，主要目地就是让作品看起来更亮，一般不建议全部涂上，点缀的效果会更好。打磨是最费时费力的，但效果也是比较自然的，个人感觉饰物的类的会用的更多，可以用800目以上的细砂纸加水打磨，再用棉布反复擦。再高效点用带羊毛轮的打磨机，出来的表面效果很光亮也很自然。
4， 软陶与其它材质的结合创作
答：创作一件好的作品，好的设计非常关键。单一材料表现力相对较弱，所以软陶在制作时也会结合更多其它材质的配件和辅料来达到不一样的效果。因为软陶是一种需要烤的材料，所以你一定要有个概念，不能耐130度温度的材料建议就不要和软陶结合了。比如塑料，保丽龙球，含水量较大的材质。常用的配件基本都是玻璃、陶瓷、金属、实木等，纸杯、布等在离发热管不太近，或包裹在里面的情况下也是可以用，但还要多注意安全。

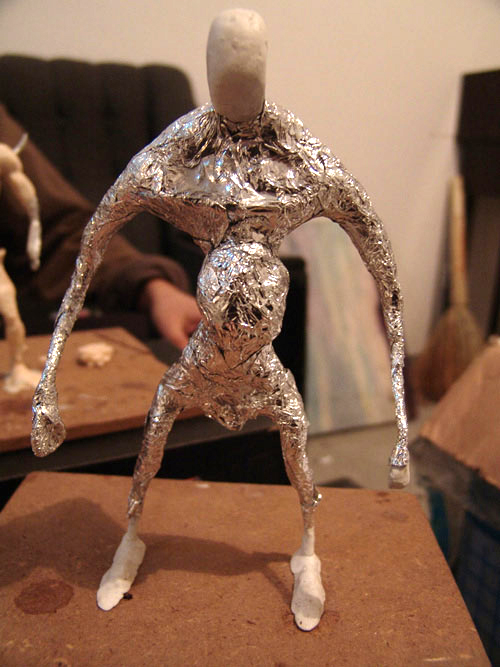

复杂人偶制作时，一般建议先打好骨架，方便支撑，然后再包裹锡纸类填充物，锡纸上面再加泥，这类填充相对软陶重量较轻，如果全部都是实心，一是作品会太重，二是烘烤也不太容易烤透。如果作品体形确实很大，我也见过包一层锡纸加一层泥烤好后，再加锡纸再加泥烤的方法。对于软陶来说，多次烘烤是没有问题的，只要不烤焦。
装饰物类作品，配件用法那就更多了。手链、项链、胸针、戒指、化妆镜主要是与五金类饰品配件搭搭配，也可以将烤好的软陶珠与石、木、水晶、压克力类其它材质配饰搭配，有点象串珠手工了。另外做花瓶，烛台，灯罩，香水瓶，手机座、笔筒类主要是与玻璃，陶瓷，木质类的器皿进行表面贴花装饰。依托原来器皿的器形，可以做出相对大件的软陶作品，在家居装饰方面有很大创作空间。还有就是装饰画，也是可以做的很大的，其实就是象浮雕画一样进行创作，分开烤，再拼装组合，再装裱。
游戏动漫角色制作时，为了表现更丰富的装饰效果，也会用上各类闪粉，亮粉，亮钻，金属贴片，金银箔等等，我觉得在材质结合方面，没有一个标准，大家可以充份发挥创意，多尝试不同的效果。台湾的那本软陶时尚DIY中就教过大家将沙子或碎蜡笔加到软陶创作特殊材质效果的方法。国内曾经也有将磨完的咖啡渣和软陶混合，制作带有咖啡香味的软陶作品。
5， 软陶的颜色及调色原理

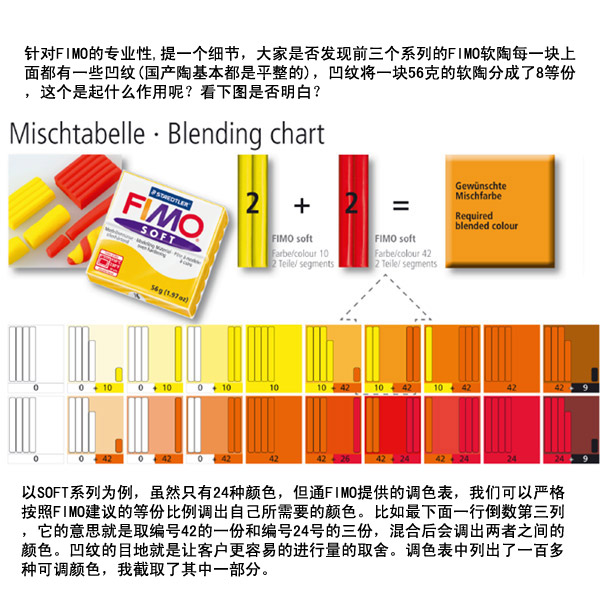

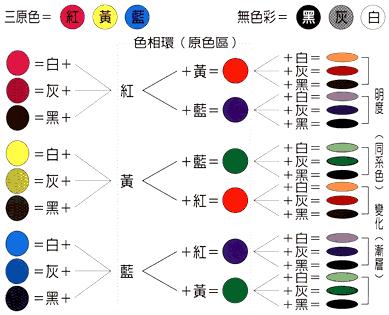

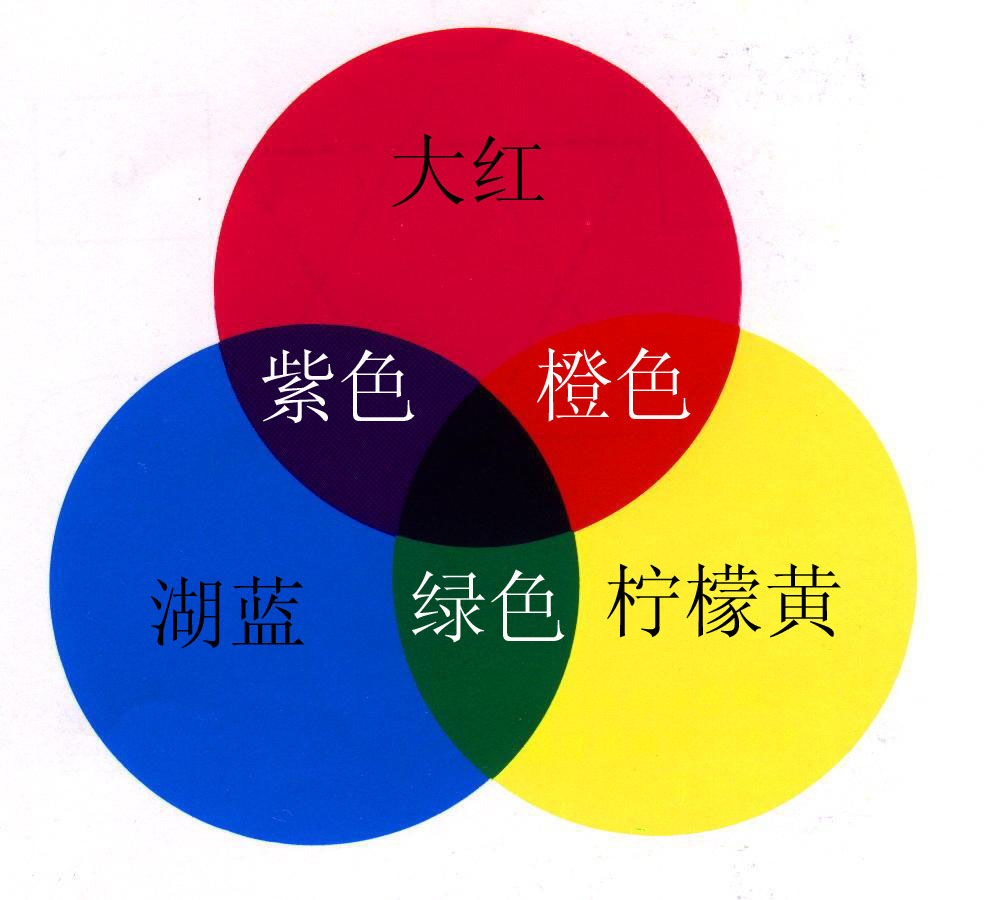

答：关于颜色其实是一个非常复杂的问题，本人不是美术专业，对色彩并无太多研究。很多陶友的作品不是工艺造型不行，但看起来总觉得不够完美，很多就是因为色彩的搭配问题。这里主要说说两方面，一是原材料本身的颜色，二是制作时的配色，调色。原材料本身的颜色目前美国产品是做的比较好的，PREMO有四十几个颜色，包含二十多种特殊色，SCULPEY3也有四十多种颜色，基本这些颜色肯定是够用了。国内材料基本也是参照这些分类开发出普通，金属，珠光，荧光，夜光各个系列的软陶。关于进口材料的不同品牌和特性我会在其它文章中再详细讲到，因为内容也是非常之多的。颜色对于作品来讲其实是很重要的，国内大部分厂家材料颜色都比较艳比较愣一些（更多是原色，比较少有中间色），可能主要是吸引儿童客户吧。所以如果直接用本来的原色，作品有时就会显得不那么色彩柔和、稳重。有经验的陶友，很多时候会自己来调喜欢的颜色。白色有时候会用的很多，主要就是因为调色会用到，另外，如果有一台电动压泥机，调色或做渐变色时肯定会方便很多。配色原理不多说了，可以参考一些图，这个也是需要自己慢慢去实验的。
6， 用剩的软陶材料及未烘烤的半成品如何保存？
答：我们经常会跟客户和陶友强调，软陶是没有废泥的。为什么这样说，因为软陶不同于粘土材料，它本身不是水性的，也就是说放在空气中软陶是不会“干”的。所以就算是很多颜色混在了一起的软陶，我们下次使用时，也是可以把它揉软当成立体作品的内坯或平面作品打底来使用。平时建议不用的软陶用保鲜膜包好，放在阴凉的地方。存放时，要注意避免阳光直射或高热的场所，有朋友把材料放车里，夏天的高温就让它变硬变质了。烘烤后的作品是可以用水洗的，有陶友甚至用它来做鱼缸里的小摆件，但有一点，尽量也不要把作品放在日光下直晒，因为时间久了，变色还是有的。
7 ，软陶作品的烘烤
答：烘烤是日常大家问的最多的问题，软陶作品在造型完成之后，都必须经过烤箱烘烤，不管是新的手还是玩过一段时间的陶友都会碰到烘烤方面很多问题，因为烘烤过程对于软陶作品有直接的影响，所以在这里很有必要拿出来单独进行分析总结。
烘烤其实是一个经验与技术相结合的工作，烘烤较好的作品应该是非常结实，表面光亮，实心部分手指甲肯定抠不动，薄片状部分应该有一定韧性。反之烤的不好作品，发脆发酥。下面我提一些关键词，然后围绕着这些关键词进行讲解：
烤箱： 烤箱容量，烤箱功率，烤箱温度，烘烤时间
作品： 作品大小，作品材料，作品形状
加热方式：烤箱，电吹风，水煮锅蒸，热风枪

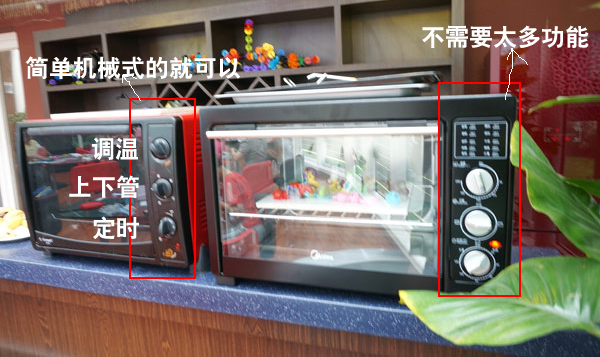

烤箱一般建议普通家用烤箱就可，主要功能就是能调温定时带上下管加热。烤箱的容量一般建议还是在18升以上，25至42升是一个比较常用的选择。经常有陶友说作品烤焦烤糊，很多就是因为烤箱较小的原因，说明白一点，烤箱太小，发热管离作品相对就较近，这样很可能100度左右的温度都可以将作品烤焦烤糊。烤箱功率是随大小也有关，一般1200-2000W左右。
烘烤温度是大家最关心的，我可以这样说100-150度都可以烤出作品，没有绝对的温度，只有合适的温度。比如上面说到小烤箱100度时烤一些陶珠作品，照样可以成型。但如果是一台大烤箱，可能你要调到150度才能烘烤好作品。这个温度是需要根据烤箱情况和作品情况来定。如果你烘一个人物作品，你要考虑作品形状因素，比如如何固定，比如各个部位离发热管距离，如果摆放不好，很有可能头部是烤焦的，腰部还是软的。做大型的软陶人物作品，一般也可以建议分层分次分部烘烤，根据实际的作品造型而定。如果是烘烤一个陶珠作品，烘烤会相对容易，但你这时要考虑的可能是如何让陶珠能不与烤盘进行接触，因为接触后陶珠底部总会亮亮的。方法也有一些，比如用铁丝串起架空烘烤，将卡纸折成波浪型，陶珠放V型槽烘烤。
烘烤时间其实是和温度相辅相成的，一般大众化的时间是10到15分钟，不过还是那句话，视情况而定。烤软陶作品时，垫一块磁砖或玻璃片在作品下面是最好的，因为导热均匀而且快。比如我们烤一件3厘米高的作品，放在烤箱的正中间一层，离上下管距离相近，我们可以先定15分钟130度，在快烘烤好之前3分钟，将温度稍微调高，利用此短时间稍高温的烘烤方式，可使软陶作品表面微泛起油亮光泽，当有明烟冒出时，一定要及时关电源，这时候应该是烘烤最到位的时间。
作品的材料也有很大关系，不同厂家的材料材料特性肯定是不一样的，所以建议一般第一次使用烤箱前，最好可以做一些烘烤试验，不要急于将辛苦做好的作品直接烘烤。我们在创作中经常会多种材质结合软陶，除塑料外一般金属，木质，玻璃，石头这些耐150度以上温度的材料都可以，甚至纸，布都可是可以进烤箱的，注意的就一点，尽量不要挨着发热管。
没有烤箱的朋友比较关键其它固化方式，首先声明，电烤箱是最好的选择，其它方法是不得已而为之，仅供参考。特别小而薄的作品可以使用电吹风开至强档贴近吹至固化。水煮锅蒸，本人没有试过，但其实原理是一样，因为软陶材料是在一百度左右会固化，开水温度最高100度，但有陶友反映这种方式一是不太结实，二是有白色水碱。热风枪是最近发现的一种方式，比较适适合烤箱放不下作品时进行固化，说通俗点，热风枪就是一大功率电吹风，使用注意控制，好处用起来比较方便，不足地方是还是加热范围有限，需要来回循环加热，温度也不太好控制，可能会有受热不匀的情况，表面固化，但内坯还是软的。
小技巧1： 比较高的作品，我们可以将烤箱竖起来烘烤，这个没有问题。
小技巧2：刚烘烤完的小作品，如果急于冷却，可以放置水中冷却，一般不会开裂。
关于软陶的问题非常之多，每个人想了解的又不一样，能提出问题说明你是真正开始制作了，这是一个好的开始，在以后的解答中我们也会讲解以下的问题。陶立方致力于软陶及粘土材料的文化推广，欢迎关注我们的微信公众：陶立方文化：
1， 透白的软陶主要用来做什么？如何用？
2， 液体软陶主要用来做什么？
3， 软陶可以用来做可动人偶吗？
4， 为什么德国FIMO这么硬？
5， 软陶有哪些商业模式可以参考？
